【三菱】三菱电梯gps-2调试资料

三菱电梯全系列调试说明三菱电梯 NEXWAY--S学习；慢速1，手动运行轿厢至底层区，设定P1板上的旋转开关SET1=0，SET0=7，按下SW1至少0。

25秒放开，轿厢内显示器重复显示、--A--7。

2，从底层开始慢速连续向上运行轿厢，直到UL动作，电梯停止，在电梯停止在顶层后，由重复显示、--A –7转到显示楼层。

如果电梯运行顶层之前停止，重复步骤1，2。

学习；运行进行磁极学习 NLU。

1，使电梯空载NL，并停在低层，将自动/手动设到‘自动’位置。

2，设置控制拒内的P1板上的旋转开关SET1=0，SETO=7，按下SW1-- 、--A—D在轿厢和层站显示器上重复显示。

3，高速运行轿厢至顶层，可以进行磁力学习，当显示楼层时学习结素。

故障壮态确认把MON0开关设置0位置，显示故障。

0，无故障没有下述代码1—F的相关错误。

1，异常低速检测。

2，超高速检测。

3，反方向检测。

4，电动机失速检测。

5，过电流检测。

6，过电压检测。

7，底电压检测。

8，井L8 OFF故障。

9，井5 OFF故障。

A，制动器触点的ON故障或OFF故障。

B，向轿厢的串行通讯出错。

C，向层站的串行通讯出错。

D，系统出错。

E，不能在启动。

驱动原因。

F，不能在启动。

控制原因。

图2KCD—91X P1板概图印板型号发光管功能状态电容板DCV 当回路电解电容正常放电时点亮。

M1板PWD 当应急电池供电时点亮。

P1板41DDZ60CWDTMWDTSWDTMNT 当厅轿门连锁开关接同时点亮。

当轿厢运行到平层区域时点亮。

当轿厢运行于自动方式时点亮。

当CC—CPU正常工作时点亮。

当MCP处理器工作正常时点亮。

当SLC电路工作正常时点亮。

当R / M / FWR波动开关处于中间或向下位置时点亮。

称装置调整。

1，称量装置检测绳头弹簧的位移量，该位移量使负载称量装置差动变压器动作。

差动变压器根据弹簧伸长量输出信号通过串行通讯传送到控制屏内的P1板，用来作为轿内负载信号。

三菱电梯常见故障维修实例G P S H O P E系列文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]三菱电梯常见故障维修实例（G P S、H O P E系列）三菱电梯常见故障维修实例（GPS、HOPE系列）故障1：一台GPS-2型进口梯，已运行8年。

出现不规则急停现象，次数并不频繁，出错后能自动平层、开门，可以继续运行。

P1板给出的故障代码是EA，即抱闸故障。

但检查抱闸的开闭均正常，其电阻值也正常（80-90欧姆）抱闸电压也正常。

分析与解决：初步判断不是控制柜的问题，因为如果是的话，会很频繁。

检查抱闸，发现其触点间隙偏小，只有1.0mm，正常应2±0.5mm。

然后拆开抱闸铁芯，发现因多年缺乏保养，铁芯腔内积聚了油污，导致铁芯行程不足，伸缩不畅，通电时电磁力达不到最大值，当外界电压波动或其他原因时，铁芯收缩，抱闸触点接合，引起故障。

彻底清洁铁芯和腔体，重新调正铁芯的行程为1.5mm，抱闸间隙打开为2.5mm，故障不再出现。

小结：铁芯应定期保养，最少每3个月1次，抱闸及其触点应按规范调整，并经常检查，本例故障是由于油污的阻力使线圈产生的磁力不足以平衡抱闸强簧力，引起抱闸触点瞬间接合，向主板传递出错误信息电梯急停。

故障2：一台GPS-I的进口梯，运行7年.平时极少故障，后因导靴磨损，更换后，运行接近顶层位置出现急停，然后慢车拖平，在非顶层运行没有问题，P1板没有出错显示。

分析与解决：肯定与顶层设备有关，因未到平层位置，先不考虑限位与极限开关，首先检查1USD、USR开关，手动时接合正常，撞弓与开关的距62mm（标准为58±2mm），偏大。

以慢车运行通过1USD、USR，用万用表度1USD、USR与420的电压，在开关动作点48V电压消失。

表示其动作正常。

但以快车运行，撞弓扫过USR时，电压有一瞬间出现，证明电梯在高速运行通过USR时，USR动作，但瞬间USR信号消失，引起急停。

三菱电梯GPS-2SP-VF故障分析三菱电梯GPS-2 SP-VF故障分析故障1：现象：我这有一台电梯在正常中就坏了.所有的内选按钮都亮,电梯层层走,到一层停了再走,刚才停的那层又亮,电梯就是这样重复的走解决方法：把轿箱操纵盘搬到机房试一下没有问题,一切正常,我把操纵盘在按回轿内一切正常问题解决了。

估计是轿箱操纵盘串行接口接触不良产生了干扰。

故障2：现象：出现了门机不转动(不能开也不能关，但门电机有电通到了，只是动不了)，控制柜有关门信号，手动关好门后电梯能走梯，检查进门电机的三根线电压分别为56、28、28，进门机闸刀开关电压为105，门机板和其它梯对换了，板是好的解决方法：后来详细检查，发现是门机缺相。

故障3：故障现象是：电梯运行的过程中有急停，然后自动平层，发现P1板上的SWDT 指示灯不亮，然后电梯就无法运行了。

重新送电后，电梯自动写程序，之后电梯有正常了解决方法：更换P1板后恢复正常。

故障4：现象：一台18层站的SPVL电梯最近总是平凡的烧大功率晶体管的情况，温度保险是好的，驱动板也换过几块了，大电容也更换过，可电梯运行几天还是出现这样的情况解决方法：更换E1板后正常。

故障5：现象：电梯停在一层但不平层偏高。

没有显示。

接通安全回路，轿厢内马上发出超载响声，机房显示1楼不停闪烁。

电梯就是不会走。

解决方法：是安全继电器坏了。

还有后门的门机皮带磨损严重。

有很大的烧焦味。

故障6：现象：出现故障时连层站显示都灭掉，轿厢照明正常，一般五六天发生一次这样的故障，故障时电梯位置没有规律性，对运行方向也没有规律性，检查过供电电源并更换过供电电缆和开关，按照调试大纲测量各种电压都附合要求，安全回路也正常，这个故障一直解决不了解决方法：把P1 E1 W1板上的输出针脚烫了一遍到现在一直没有再出现那个故障故障7：现象：调一台GPS_2电梯门机,开关门速度调好后运行几次或锁梯再开梯则门机速度会发生变化,怎么也无法固定下来解决方法：轿门门锁开关与光电开关动作距离分别是9、5故障8：三菱GPS-2客梯，共32层，1楼至5楼中间无停站，有两个检修门，现象：电梯在正常使用过程中，用户反应有时运行在6 楼至7楼时，电梯突然停止，然后反平层至1楼，然后一切正常，有时又在7楼或8楼时又出现上述现象，就近平层，每天大概都在晚上6点左右出现一次，门锁，各开关，检修门开关，门球，门刀等安全回路多检查过了，P1板及门机板都换过了，故障仍旧。

三菱GPS-2电梯简介二、主电脑板结构图GPS-Ⅱ电梯将GPS-Ⅰ电梯的P1主电脑板和W1输入输出板合为一块主电脑板—KCD60X（P1），使其集成度有了一定提高。

GPS-Ⅱ电梯主电脑板KCD-60X的布局结构图如图2所示。

图中贴片式IC X45KK-09是三菱电梯公司研制的专用IC，主要用来负责管理软件及驱动软件的数据交换、外围信号的输入输出及对管理、驱动软件实施监控，共有304个管脚，集成度非常高。

图2 主电脑板KCD-60X布局结构图三、电脑板上各发光二极管及数码显示的说明电脑板上各发光二极管说明如表2所示。

电梯故障代码可从主电脑板KCD-60X板上查出，此时MON开关应设置在“0”位置，具体内容如表3所示。

四、电梯调试电梯调试内容很多，下面仅就几个主要的方面进行说明。

1．称量数据的写入当电梯钢丝绳张力变化、称量装置更换以及因装修而引起电梯自身重量改变时，都应进行称量数据的重新写入。

具体步骤应按图3所示的流程进行。

<1>图3为电梯空载称重数据写入流程，电梯半载称重数据写入流程与此基本相同，只是将LD0/LD1开关向LD1方向按下。

<2>除对电梯进行称量数据写入以外，还需对电梯进行称量装置的精调，方法如下：●电梯空载，当制动器释放时，电梯轿厢呈上行趋势，则将旋转开关WGHG朝“F”方向调节；●电梯空载，当制动器释放时，电梯轿厢呈下行趋势，则将旋转开关WGHG朝“0”方向调节；●在正常运行中，不要将WGH0、WGHG开关调到“0”位。

图3 电梯空载称重数据写入流程2. 楼层数据的写入当电梯乱层、平层不准或电梯重新进行称量数据写入后，都需要进行楼层数据写入。

楼层数据写入方法应按照图4所示的流程进行。

图4 楼层数据写入流程图这里需特别说明的是：有些大厦或住宅的某些楼层为假想层（不停留层），电梯在这些楼层不作停靠。

安装电梯时，这些楼层的隔磁板为短隔磁板，电梯经过假想层时，P1主电脑板上面的DZ指示灯不会闪亮。

三菱电梯NEXW AY—S学习；慢速1，手动运行轿厢至底层区，设定P1板上的旋转开关SET1=0，SET0=7，按下SW1至少0。

25秒放开，轿厢内显示器重复显示、--A--7。

2，从底层开始慢速连续向上运行轿厢，直到UL动作，电梯停止，在电梯停止在顶层后，由重复显示、--A –7转到显示楼层。

如果电梯运行顶层之前停止，重复步骤1，2。

学习；运行进行磁极学习NLU。

1，使电梯空载NL，并停在低层，将自动/手动设到‘自动’位置。

2，设置控制拒内的P1板上的旋转开关SET1=0，SETO=7，按下SW1-- 、--A—D在轿厢和层站显示器上重复显示。

3，高速运行轿厢至顶层，可以进行磁力学习，当显示楼层时学习结素。

故障壮态确认把MON0开关设置0位置，显示故障。

0，无故障没有下述代码1—F的相关错误。

1，异常低速检测。

2，超高速检测。

3，反方向检测。

4，电动机失速检测。

5，过电流检测。

6，过电压检测。

7，底电压检测。

8，井L8 OFF故障。

9，井5 OFF故障。

A，制动器触点的ON故障或OFF故障。

B，向轿厢的串行通讯出错。

C，向层站的串行通讯出错。

D，系统出错。

E，不能在启动。

驱动原因。

F，不能在启动。

控制原因。

称装置调整。

1，称量装置检测绳头弹簧的位移量，该位移量使负载称量装置差动变压器动作。

差动变压器根据弹簧伸长量输出信号通过串行通讯传送到控制屏内的P1板，用来作为轿内负载信号。

2，调整差动变压器弹簧长度；在轿顶站立一个人的状态下，调整差动变压器弹簧长度位37，5 + —1mm。

3，写入NL和BL称量数据；注：写称量数据操作在完成差动变压器调整后进行。

将轿厢停在终端层，并设定为[称量写入模式]，写入内存称量数据1。

之后将轿厢停在另一个终端层，将称量数据1和称量数据2的平均值（称量数据1+称量数据2）/2作为称值NL WT/BL WT写入Flash—Memoy。

此时，通过层站指示器检查称量写入模式设定和Flash—Memory写入。

三菱电梯常见故障维修实例（G P S、H O P E系列）三菱电梯常见故障维修实例（GPS、HOPE系列）故障1：一台GPS-2型进口梯，已运行8年。

出现不规则急停现象，次数并不频繁，出错后能自动平层、开门，可以继续运行。

P1板给出的故障代码是EA，即抱闸故障。

但检查抱闸的开闭均正常，其电阻值也正常（80-90欧姆）抱闸电压也正常。

分析与解决：初步判断不是控制柜的问题，因为如果是的话，会很频繁。

检查抱闸，发现其触点间隙偏小，只有1.0mm，正常应2±0.5mm。

然后拆开抱闸铁芯，发现因多年缺乏保养，铁芯腔内积聚了油污，导致铁芯行程不足，伸缩不畅，通电时电磁力达不到最大值，当外界电压波动或其他原因时，铁芯收缩，抱闸触点接合，引起故障。

彻底清洁铁芯和腔体，重新调正铁芯的行程为1.5mm，抱闸间隙打开为2.5mm，故障不再出现。

小结：铁芯应定期保养，最少每3个月1次，抱闸及其触点应按规范调整，并经常检查，本例故障是由于油污的阻力使线圈产生的磁力不足以平衡抱闸强簧力，引起抱闸触点瞬间接合，向主板传递出错误信息电梯急停。

故障2：一台GPS-I的进口梯，运行7年.平时极少故障，后因导靴磨损，更换后，运行接近顶层位置出现急停，然后慢车拖平，在非顶层运行没有问题，P1板没有出错显示。

分析与解决：肯定与顶层设备有关，因未到平层位置，先不考虑限位与极限开关，首先检查1USD、USR开关，手动时接合正常，撞弓与开关的距62mm（标准为58±2mm），偏大。

以慢车运行通过1USD、USR，用万用表度1USD、USR与420的电压，在开关动作点48V电压消失。

表示其动作正常。

但以快车运行，撞弓扫过USR时，电压有一瞬间出现，证明电梯在高速运行通过USR时，USR动作，但瞬间USR信号消失，引起急停。

随后详细检查整条撞弓，发现其中间有一处凹陷，长度30mm，向内弯10mm，可能是安装前被压弯。

开关滚轮在其表面运行时瞬间有跳动。

三菱电梯维修调试资料（完整版）学习；慢速1，手动运行轿厢至底层区，设定P1板上的旋转开关SET1=0，SET0=7，按下SW1至少0.25秒放开，轿厢内显示器重复显示、--A--7。

2，从底层开始慢速连续向上运行轿厢，直到UL动作，电梯停止，在电梯停止在顶层后，由重复显示、--A –7转到显示楼层。

如果电梯运行顶层之前停止，重复步骤1，2。

学习；运行进行磁极学习 NLU。

1，使电梯空载NL，并停在低层，将自动/手动设到‘自动’位置。

2，设置控制拒内的P1板上的旋转开关SET1=0，SETO=7，按下SW1-- 、--A—D在轿厢和层站显示器上重复显示。

3，高速运行轿厢至顶层，可以进行磁力学习，当显示楼层时学习结素。

故障壮态确认把MON0开关设置0位置，显示故障。

0，无故障没有下述代码1—F的相关错误。

1，异常低速检测。

2，超高速检测。

3，反方向检测。

4，电动机失速检测。

5，过电流检测。

6，过电压检测。

7，底电压检测。

8，井L8 OFF故障。

9，井5 OFF故障。

A，制动器触点的ON故障或OFF故障。

B，向轿厢的串行通讯出错。

C，向层站的串行通讯出错。

D，系统出错。

E，不能在启动。

驱动原因。

F，不能在启动。

控制原因。

图2KCD—91X P1板概图印板型号发光管功能状态电容板DCV 当回路电解电容正常放电时点亮。

M1板PWD 当应急电池供电时点亮。

P1板41DDZ60CWDTMWDTSWDTMNT 当厅轿门连锁开关接同时点亮。

当轿厢运行到平层区域时点亮。

当轿厢运行于自动方式时点亮。

当CC—CPU正常工作时点亮。

当MCP处理器工作正常时点亮。

当SLC电路工作正常时点亮。

当R / M / FWR波动开关处于中间或向下位置时点亮。

称装置调整:1，称量装置检测绳头弹簧的位移量，该位移量使负载称量装置差动变压器动作。

差动变压器根据弹簧伸长量输出信号通过串行通讯传送到控制屏内的P1板，用来作为轿内负载信号。

2，调整差动变压器弹簧长度；在轿顶站立一个人的状态下，调整差动变压器弹簧长度位37，5 + —1mm。

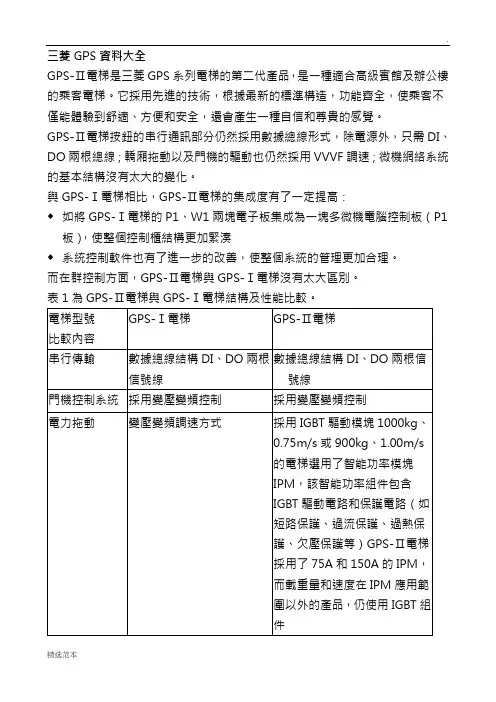

三菱GPS資料大全GPS-Ⅱ電梯是三菱GPS系列電梯的第二代產品，是一種適合高級賓館及辦公樓的乘客電梯。

它採用先進的技術，根據最新的標準構造，功能齊全，使乘客不僅能體驗到舒適、方便和安全，還會產生一種自信和尊貴的感覺。

GPS-Ⅱ電梯按鈕的串行通訊部分仍然採用數據總線形式，除電源外，只需DI、DO兩根總線；轎廂拖動以及門機的驅動也仍然採用VVVF調速；微機網絡系統的基本結構沒有太大的變化。

與GPS-Ⅰ電梯相比，GPS-Ⅱ電梯的集成度有了一定提高：◆如將GPS-Ⅰ電梯的P1、W1兩塊電子板集成為一塊多微機電腦控制板（P1板），使整個控制櫃結構更加緊湊◆系統控制軟件也有了進一步的改善，使整個系統的管理更加合理。

而在群控制方面，GPS-Ⅱ電梯與GPS-Ⅰ電梯沒有太大區別。

表1為GPS-Ⅱ電梯與GPS-Ⅰ電梯結構及性能比較。

GPS-Ⅱ電梯與GPS-Ⅰ電梯結構及性能比較表1這裡需要說明的是，除GPS-Ⅰ、GPS-Ⅱ電梯以外，還有一種叫GPS-CR的電梯。

實際上GPS-CR電梯是在GPS-Ⅱ電梯的基礎上研製出的面向中國住宅樓宇的高性能電梯，運行舒適可靠，以其性能優勢提升樓盤的附加值，並大大降低使用成本。

GPS-CR電梯對GPS-Ⅱ電梯的功能進行了優化組合，省去的僅僅是星級賓館的特殊功能。

與GPS-Ⅱ電梯相比，◆GPS-CR電梯:取消了控制櫃中的Z1電子板，消防功能通過P1主電腦板實現；◆整體結構有所簡化◆價格便宜。

GPS-CR電梯與GPS-Ⅱ電梯的主要控制思想是完全相同的。

由於GPS-Ⅱ電梯與GPS-Ⅰ電梯的主要控制思想基本相同，因此，下面僅就GPS-Ⅱ電梯的控制櫃的結構、部分電子板及電梯的有關調試進行簡單介紹。

1、控制櫃結構GPS-Ⅱ電梯控制櫃結構如圖1所示。

圖中2#裝置面板正面安裝P1電腦板，反面安裝E1及Z1電子板（GPS-CR電梯無Z1電子板），內部安裝逆變器組件，包括充放電組件、驅動模塊組件、電容器組件、吸收回路組件等。

三菱电梯常见故障维修实例（G P S、H O P E系列）三菱电梯常见故障维修实例（GPS、HOPE系列）故障1：一台GPS-2型进口梯，已运行8年。

出现不规则急停现象，次数并不频繁，出错后能自动平层、开门，可以继续运行。

P1板给出的故障代码是EA，即抱闸故障。

但检查抱闸的开闭均正常，其电阻值也正常（80-90欧姆）抱闸电压也正常。

分析与解决：初步判断不是控制柜的问题，因为如果是的话，会很频繁。

检查抱闸，发现其触点间隙偏小，只有1.0mm，正常应2±0.5mm。

然后拆开抱闸铁芯，发现因多年缺乏保养，铁芯腔内积聚了油污，导致铁芯行程不足，伸缩不畅，通电时电磁力达不到最大值，当外界电压波动或其他原因时，铁芯收缩，抱闸触点接合，引起故障。

彻底清洁铁芯和腔体，重新调正铁芯的行程为1.5mm，抱闸间隙打开为2.5mm，故障不再出现。

小结：铁芯应定期保养，最少每3个月1次，抱闸及其触点应按规范调整，并经常检查，本例故障是由于油污的阻力使线圈产生的磁力不足以平衡抱闸强簧力，引起抱闸触点瞬间接合，向主板传递出错误信息电梯急停。

故障2：一台GPS-I的进口梯，运行7年.平时极少故障，后因导靴磨损，更换后，运行接近顶层位置出现急停，然后慢车拖平，在非顶层运行没有问题，P1板没有出错显示。

分析与解决：肯定与顶层设备有关，因未到平层位置，先不考虑限位与极限开关，首先检查1USD、USR开关，手动时接合正常，撞弓与开关的距62mm（标准为58±2mm），偏大。

以慢车运行通过1USD、USR，用万用表度1USD、USR与420的电压，在开关动作点48V电压消失。

表示其动作正常。

但以快车运行，撞弓扫过USR时，电压有一瞬间出现，证明电梯在高速运行通过USR时，USR动作，但瞬间USR信号消失，引起急停。

随后详细检查整条撞弓，发现其中间有一处凹陷，长度30mm，向内弯10mm，可能是安装前被压弯。

开关滚轮在其表面运行时瞬间有跳动。
