《嫦娥三号自主避障软着陆控制技术》篇一一、引言随着人类对太空探索的深入，月球探测任务逐渐成为航天领域的重要一环。
嫦娥三号作为我国探月工程的重要一环，其自主避障软着陆控制技术是确保任务成功的关键技术之一。
本文将详细探讨嫦娥三号在自主避障软着陆控制技术方面的应用及所取得的成果。
二、嫦娥三号任务背景及意义嫦娥三号是我国探月工程的重要一步，其任务目标是实现月球表面的软着陆，并开展相关科学实验。
在这一过程中，自主避障软着陆控制技术起到了至关重要的作用。
此技术的成功应用，不仅为我国探月工程积累了宝贵经验，同时也为后续的深空探测提供了重要的技术支撑。
三、自主避障软着陆控制技术的核心原理嫦娥三号的自主避障软着陆控制技术主要基于先进的导航系统和精确的飞行控制算法。
导航系统通过获取月球表面的地形数据，为飞行器提供实时的环境信息。
飞行控制算法则根据这些信息，实时计算并调整飞行器的轨迹，确保其在着陆过程中能够避开障碍物，实现精确的软着陆。
四、技术实现过程及关键环节1. 障碍物探测与地形建模：嫦娥三号搭载的高精度雷达和光学设备，能够实时探测月球表面的地形信息，并建立精确的地形模型。
这一环节为后续的避障和软着陆提供了重要的数据支持。
2. 飞行轨迹规划与调整：基于探测到的地形信息和飞行控制算法，嫦娥三号能够实时规划出最佳的飞行轨迹。
在飞行过程中，根据实际情况，不断调整轨迹，确保能够避开障碍物并实现软着陆。
3. 软着陆控制策略：在接近月球表面时，嫦娥三号需采用精确的软着陆控制策略。
这一策略包括减速、稳定、着陆等多个环节，确保飞行器在着陆过程中能够保持稳定，并实现精确的着陆点。
五、技术成果及应用价值嫦娥三号的自主避障软着陆控制技术取得了显著的成果。
首先，此技术成功实现了嫦娥三号在月球表面的软着陆，为我国探月工程积累了宝贵的经验。
其次，此技术的应用提高了探月任务的成功率，降低了任务风险。
最后，此技术为后续的深空探测提供了重要的技术支撑，推动了我国航天事业的发展。
2014高教社杯全国大学生数学建模竞赛承诺书我们仔细阅读了《全国大学生数学建模竞赛章程》和《全国大学生数学建模竞赛参赛规则》（以下简称为“竞赛章程和参赛规则”，可从全国大学生数学建模竞赛网站下载）。
我们完全明白，在竞赛开始后参赛队员不能以任何方式（包括电话、电子邮件、网上咨询等）与队外的任何人（包括指导教师）研究、讨论与赛题有关的问题。
我们知道，抄袭别人的成果是违反竞赛章程和参赛规则的，如果引用别人的成果或其他公开的资料（包括网上查到的资料），必须按照规定的参考文献的表述方式在正文引用处和参考文献中明确列出。
我们郑重承诺，严格遵守竞赛章程和参赛规则，以保证竞赛的公正、公平性。
如有违反竞赛章程和参赛规则的行为，我们将受到严肃处理。
我们授权全国大学生数学建模竞赛组委会，可将我们的论文以任何形式进行公开展示（包括进行网上公示，在书籍、期刊和其他媒体进行正式或非正式发表等）。
我们参赛选择的题号是（从A/B/C/D中选择一项填写）： A我们的报名参赛队号为（8位数字组成的编号）：07033001 所属学校（请填写完整的全名）：吉林师范大学博达学院参赛队员(打印并签名) ：1.2.3.指导教师或指导教师组负责人(打印并签名)：（论文纸质版与电子版中的以上信息必须一致，只是电子版中无需签名。
以上内容请仔细核对，提交后将不再允许做任何修改。
如填写错误，论文可能被取消评奖资格。
）日期： 2014 年 9 月 15 日赛区评阅编号（由赛区组委会评阅前进行编号）：2014高教社杯全国大学生数学建模竞赛编号专用页赛区评阅编号（由赛区组委会评阅前进行编号）：全国统一编号（由赛区组委会送交全国前编号）：全国评阅编号（由全国组委会评阅前进行编号）：嫦娥三号软着陆轨道设计与控制策略摘要本文针对嫦娥三号软着陆轨道设计与控制策略问题，通过提取题目中的信息，利用拱点的概念、B 样条函数逼近的统计定位方法、非线性规划问题及哈密尔顿函数为理论基础进行了完整的建模工作。
附件2：嫦娥三号软着陆过程的六个阶段及其状态要求1. 嫦娥三号软着陆过程示意图附图4嫦娥三号软着陆过程示意图2.嫦娥三号软着陆过程分为6个阶段的要求（1）着陆准备轨道：着陆准备轨道的近月点是15KM，远月点是100KM。
近月点在月心坐标系的位置和软着陆轨道形态共同决定了着陆点的位置。
（2）主减速段：主减速段的区间是距离月面15km到3km。
该阶段的主要是减速，实现到距离月面3公里处嫦娥三号的速度降到57m/s。
（3）快速调整段：快速调整段的主要是调整探测器姿态，需要从距离月面3km到 2.4km处将水平速度减为0m/s，即使主减速发动机的推力竖直向下，之后进入粗避障阶段。
（4）粗避障段：粗避障段的范围是距离月面2.4km到100m区间，其主要是要求避开大的陨石坑，实现在设计着陆点上方100m处悬停，并初步确定落月地点。
嫦娥三号在距离月面2.4km处对正下方月面2300×2300m的范围进行拍照，获得数字高程如附图5所示（相关数据文件见附件3），并嫦娥三号在月面的垂直投影位于预定着陆区域的中心位置。
附图5：距月面2400m处的数字高程图该高程图的水平分辨率是1m/像素，其数值的单位是1m。
例如数字高程图中第1行第1列的数值是102，则表示着陆区域最左上角的高程是102米。
（5）精避障段：精细避障段的区间是距离月面100m到30m。
要求嫦娥三号悬停在距离月面100m 处，对着陆点附近区域100m范围内拍摄图像，并获得三维数字高程图。
分析三维数字高程图，避开较大的陨石坑，确定最佳着陆地点，实现在着陆点上方30m处水平方向速度为0m/s。
附图6是在距离月面100m处悬停拍摄到的数字高程图（相关数据文件见附件4）。
附图6：距离月面100m处的数字高程图该数字高程的水平分辨率为0.1m/像素，高度数值的单位是0.1m。
（6）缓速下降阶段：缓速下降阶段的区间是距离月面30m到4m。
该阶段的主要任务控制着陆器在距离月面4m处的速度为0m/s（合速度），即实现在距离月面4m处相对月面静止，之后关闭发动机，使嫦娥三号自由落体到精确有落月点。
2014高教社杯全国大学生数学建模竞赛题目（请先阅读“全国大学生数学建模竞赛论文格式规范”）A题嫦娥三号软着陆轨道设计与控制策略嫦娥三号于2013年12月2日1时30分成功发射，12月6日抵达月球轨道。
嫦娥三号在着陆准备轨道上的运行质量为 2.4t，其安装在下部的主减速发动机能够产生1500N到7500N的可调节推力，其比冲（即单位质量的推进剂产生的推力）为2940m/s，可以满足调整速度的控制要求。
在四周安装有姿态调整发动机，在给定主减速发动机的推力方向后，能够自动通过多个发动机的脉冲组合实现各种姿态的调整控制。
嫦娥三号的预定着陆点为19.51W，44.12N，海拔为-2641m（见附件1）。
嫦娥三号在高速飞行的情况下，要保证准确地在月球预定区域内实现软着陆，关键问题是着陆轨道与控制策略的设计。
其着陆轨道设计的基本要求：着陆准备轨道为近月点15km，远月点100km的椭圆形轨道；着陆轨道为从近月点至着陆点，其软着陆过程共分为6个阶段（见附件2），要求满足每个阶段在关键点所处的状态；尽量减少软着陆过程的燃料消耗。
根据上述的基本要求，请你们建立数学模型解决下面的问题：（1）确定着陆准备轨道近月点和远月点的位置，以及嫦娥三号相应速度的大小与方向。
（2）确定嫦娥三号的着陆轨道和在6个阶段的最优控制策略。
（3）对于你们设计的着陆轨道和控制策略做相应的误差分析和敏感性分析。
附件1：问题的背景与参考资料；附件2：嫦娥三号着陆过程的六个阶段及其状态要求；附件3：距月面2400m处的数字高程图；附件4：距月面100m处的数字高程图。
附件1：问题A的背景与参考资料1．中新网12月12日电(记者姚培硕)根据计划，嫦娥三号将在北京时间12月14号在月球表面实施软着陆。
嫦娥三号如何实现软着陆以及能否成功成为外界关注焦点。
目前，全球仅有美国、前苏联成功实施了13次无人月球表面软着陆。
北京时间12月10日晚，嫦娥三号已经成功降轨进入预定的月面着陆准备轨道，这是嫦娥三号“落月”前最后一次轨道调整。
嫦娥三号软着陆避障阶段的最优控制策略浅析引言嫦娥三号软着陆降落过程中要保证准确性与安全性，此阶段的精确控制尤为重要，本文结合粗避障和精避障两个阶段进行分析研究，在粗避障阶段采用合理化假设并逐步验证的方法，精避障阶段采用中心螺旋法，最终得出嫦娥三号在这两个避障阶段的最优控制策略，并进行误差分析。
1、粗避障阶段的最优控制策略为了使嫦娥三号在软着陆阶段高度可靠安全，着陆器需具备较强的自主障碍识别与规避能力，在粗避障阶段主要目的：在较大范围内去除明显危及嫦娥三号着陆安全的大尺度障碍，为精避障阶段提供较好的安全点选择区域，很大程度上减小出现软着陆过程中近距离无法规避障碍物的风险，提高安全着陆概率，考虑到其速度较大且要求成像快、计算快的情况，本文需要综合推进剂消耗来选择最优位置。
粗避障段的范围是距离月面2.4km到100m区间，要求避开大的陨石坑在设计着陆点上方100m处悬停，由此初步确定落月地点，同时成像敏感器能够持续大范围观测着陆区，此阶段飞行轨迹要尽可能满足特定姿态和下降轨迹要求，进一步接近到达目标着陆点的设计轨迹。
考虑到7500N主发动机羽流（从火箭发动机喷管喷射出来的羽毛状的高速高温燃气流）带来的半锥角约为的椎体，会导致一部分不可见区域，而成像敏感区视场角（以光学仪器的镜头为顶点，以被测目标的物象可通过镜头的最大范围的两条边缘构成的夹角）为，为了避免主发动机羽流对成像敏感器的影响且保证在粗避障阶段成像敏感器能够观测到月球表面着陆区，同时考虑到降落路径的不同会导致软着陆过程中耗时的不同，对推进剂的消耗也是不相同的，本文对嫦娥三号采用下降轨迹接近与水平面夹角的直线下降方式，且推力对嫦娥三号的作用力与其运动径向的方向夹角近似为，并对其进行验证。
以嫦娥三号为坐标原点，其水平和径向方向所在直线为X轴和Y轴，其运行速度方向与X轴夹角为，所受推力方向与Y轴夹角为，结合着陆器成像敏感区的视场角范围，根据嫦娥三号在坐标系中的具体位置，联系其所受推力的大致方向分析验证得到此时主发动机产生的椎体羽流对成像敏感区的影響是较小的，验证了假设的合理性。
2021 高教社杯全国大学生数学建模比赛A 题评阅要点[说明]本要点仅供参考, 各赛区评阅组应根据对题目的理解及学生的解答, 自主地进行评阅。
对本问题应该给出合理的建模假定, 譬如: 惯性坐标、二体问题等, 并加以分析说明。
问题1: 在已知的条件下, 确定嫦娥三号在环月轨道上近月点与远月点的相对位置和速度（1) 建立合理适用的坐标系。
（2) 对嫦娥三号进行受力分析, 建立其运动学和准备轨道的数学模型（譬如: 微分方程等模型) 。
（3) 通过求解数学模型得. 到数值结果。
问题2: 确定软着陆轨道与6 阶段的控制策略由问题对着陆轨道 6 个阶段的要求, 每个阶段都应给出起止状态（速度和位置) 和最优控制策略（推力大小和方向) , 以满足各阶段起止状态的需求。
（1) 建立各阶段的最优控制模型, 明确给出控制变量、状态变量、状态方程、约束条件和目标函数。
（2) 在粗避障和精细避障阶段挑选落点时, 需要综合考虑月面的平整度、光照条件、着陆控制误差等因素, 确定最理想的着陆地点。
（3) 各阶段的控制问题是一个无穷维的优化问题, 可以通过合理的简化（譬如离散化为有限维的优化问题) 求解得. 到合理的数值结果, 即最优的控制策略。
（4) 若未按题目要求按6 阶段设计最优控制策略, 而照抄某些文献的两阶段或三阶段的处理方法, 不能视为较好的论文。
问题3: 着陆轨道设计和控制策略的误差分析与敏感度分析对问题的稳定性有影响的误差包括:（1) 着陆准备轨道参数（近月点位置和速度) 的误差；（2) 分阶段分析发动机推力（大小和方向) 的控制误差；（3) 模型的简化假定、模型的近似与求解过程等综合分析误差；加入能针对以上几个因素对问题结果的影响及程度做相应的敏感度分析, 应给予肯定。
2021高教社杯全国大学生数学建模比赛B题评阅要点[说明]本要点仅供参考, 各赛区评阅组应根据对题目的理解及学生的解答, 自主地进行评阅。
本题主要考查学生对直纹面的描述、建模和计算功底。
嫦娥三号软着陆轨道设计与控制策略摘要随着人类的进步和科技的发展，人类对太空和月球的探索已经取得了很大的进步。
我国的探月工程项目也一直走在世界前列。
嫦娥三号是我国首次实行外天体软着陆任务的飞行器，在世界上首先实现了地外天体软着陆自主避障。
对于嫦娥三号软着陆过程虽然有很多的研究成果，但这仍然是一个永远值得我们研究的问题。
本文首先分析了嫦娥三号运行轨道的近月点和远月点的速度，然后确定了近月点和远月点的位置。
在这基础上，对嫦娥三号软着陆轨道进行拟合确定，通过制导技术分析六个阶段最优控制策略。
最后，对确定的轨道和最优控制策略进行误差分析和敏感性分析。
在对问题一近月点和远月点位置确定和速度分析时，本文建立了动力学模型，通过万有引力定律求得在近月点的飞行速度为1.67km/s，在远月点的速度为1.63km/s，然后用微元迭代的方法，解得近月点的位置19.51W,32.67N,15km，远月点的位置160.49E,32.67S，100km。
在轨道的确定过程中，为了便于研究，将嫦娥三号软着陆的轨道划分为三个阶段。
第一个阶段是从近月点到距月球表面2400米的高空，在这一阶段的研究中，本文建立了基于软着陆二维动力学模型，然后根据所得到的数据确定轨道，进而用MATLAB拟合出轨道。
第二阶段是从距月球表面2400米到4米，考虑到要避开月球表面障碍物，所以，用MATLAB将附件 3中的图像进行平面和三维作图，从而根据所做出的图像确定出此阶段的运行轨道。
在第三阶段的划分是嫦娥三号从4米处开始做自由落体运动，这个阶段的轨迹是一条直线。
在六个阶段运动过程的最优控制策略研究中，首先运用显示制导法进行六个阶段燃料的最优控制，约束条件是嫦娥三号在每个阶段燃料的使用尽量少。
然后用模拟退火遗传算法对六个阶段的轨道最优化进行设计，得出嫦娥三号着陆过程每个阶段最优轨道控制，通过避障制导技术得出嫦娥三号软着陆六个阶段的最优控制策略。
关键词：二维动力学模型最优控制策略显示制导法一. 问题重述嫦娥三号于2013年12月2日1时30分成功发射，12月6日抵达月球轨道。

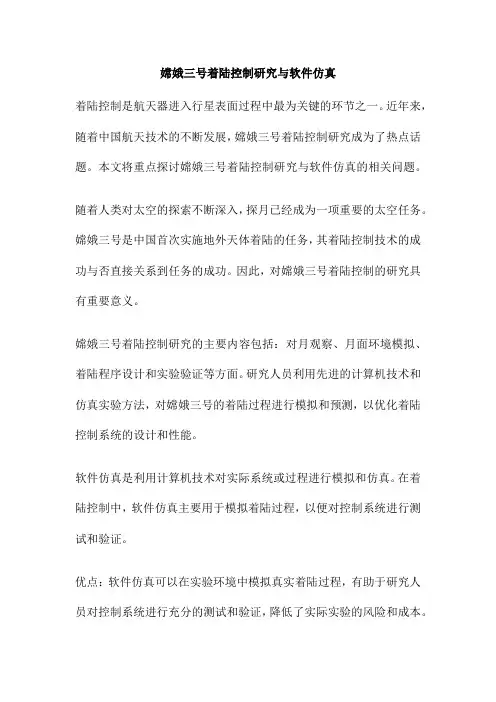

嫦娥三号着陆控制研究与软件仿真着陆控制是航天器进入行星表面过程中最为关键的环节之一。
近年来，随着中国航天技术的不断发展，嫦娥三号着陆控制研究成为了热点话题。
本文将重点探讨嫦娥三号着陆控制研究与软件仿真的相关问题。
随着人类对太空的探索不断深入，探月已经成为一项重要的太空任务。
嫦娥三号是中国首次实施地外天体着陆的任务，其着陆控制技术的成功与否直接关系到任务的成功。
因此，对嫦娥三号着陆控制的研究具有重要意义。
嫦娥三号着陆控制研究的主要内容包括：对月观察、月面环境模拟、着陆程序设计和实验验证等方面。
研究人员利用先进的计算机技术和仿真实验方法，对嫦娥三号的着陆过程进行模拟和预测，以优化着陆控制系统的设计和性能。
软件仿真是利用计算机技术对实际系统或过程进行模拟和仿真。
在着陆控制中，软件仿真主要用于模拟着陆过程，以便对控制系统进行测试和验证。
优点：软件仿真可以在实验环境中模拟真实着陆过程，有助于研究人员对控制系统进行充分的测试和验证，降低了实际实验的风险和成本。
缺点：软件仿真无法完全模拟真实环境中的所有因素，仿真的准确性和可信度受到限制。
同时，软件仿真的开发需要耗费一定的人力和物力资源。
这里我们以美国国家航空航天局的火星科学实验室为例，说明软件仿真在着陆控制中的应用。
火星科学实验室的着陆过程需要穿越火星的大气层，对其着陆控制的研究极具挑战性。
通过软件仿真，科学家们成功地模拟了火星科学实验室的着陆过程，并为实际着陆提供了重要的参考依据。
本文对嫦娥三号着陆控制研究与软件仿真进行了探讨。
通过对着陆控制研究背景和意义的分析，以及软件仿真原理和优缺点的讨论，我们发现软件仿真在着陆控制中具有重要作用。
然而，软件仿真的准确性仍需进一步提高，特别是在模拟复杂环境和真实条件下着陆过程时。
针对这一情况，我们建议加大软件仿真方面的研发投入，提高仿真精度和可信度。
开展更为广泛的国际合作，共享技术和经验，也将对嫦娥三号着陆控制研究与软件仿真工作产生积极影响。
