本科毕业设计（论文）车床CA6140拨叉加工工艺及夹具设计摘要此次设计任务是对拔叉零件的加工工艺、夹具以及拉刀设计，该工件由于上端面和底槽均与花键孔中心有位置关系，因此在工序安排上，先加工花键孔，再通过花键孔定位加工底槽和上端面，最后攻螺纹孔，其中各种夹具均采用专用夹具，由于该零件的尺寸小，所需的夹紧力不大，因此都采用手动夹紧，它的机构设计简单、方便，且满足夹紧要求。

在设计拉刀时，根据零件材料、切削余量等，选择并计算拉刀的各种参数，如拉刀的容屑槽、拉刀齿升量、拉刀齿型及齿数等并根据这些参数画出拉刀工作图。

关键词拔叉，加工工艺，定位，夹紧，拉刀车床本科毕业设计（论文）ABSTRACTABSTRACTThis design is to analyze the processing of plectrum C,tongs designs,and pulling knife designs,Because during the machining process,the top end and bottom slot of the workpiece are related to the core position of the key bore.then passes to spend key bore fixed position process the bottom slot with top end,offend the chread bore finally.And every kind of tongs adopt the appropriation tongs.Because such workpiece is small in its size and calls for a little clip tight,therefore all tongs adopt moving to clip tight.Its arganization design is simple,convenience,and satifly to clip tight,when designing the broaching cutting tool,this design choses and computes every kind of parameters,such as,the material of the broaching cutting tool,the rising level of the broaching cutting tool,the type of the pulling knife gear,and the number of the gears and so on,through the material of spare parts and cutting remaining measures,Key words Plectrum C, the processing craft, position, clip tight, broaching cutting tool.攀枝花学院本科毕业设计（论文） 1 绪论1 绪论夹具设计作为高等工科院校教学的基本训练科目，在毕业设计中占极其重要的位置。

ca6140车床拨叉课程设计一、课程目标知识目标：1. 掌握CA6140车床拨叉的结构、原理及其在车床操作中的作用；2. 了解车床拨叉的安装、调整与维护方法；3. 掌握相关机械制图知识，能识读和绘制车床拨叉的零件图。

技能目标：1. 能够正确操作CA6140车床，熟练使用车床拨叉进行工件加工；2. 学会使用工具对车床拨叉进行调整和简单维修；3. 能够运用所学知识解决实际操作中遇到的问题。

情感态度价值观目标：1. 培养学生严谨细致的工作态度，增强安全意识；2. 培养学生的团队协作能力和沟通能力，提高解决实际问题的能力；3. 增强学生对我国机械制造业的自豪感，激发学生对机械制造专业的学习兴趣。

课程性质：本课程为机械制造专业课程，以实践操作为主，理论教学为辅。

学生特点：学生已具备一定的机械基础知识，动手能力较强，但对车床拨叉的深入了解和实际操作经验不足。

教学要求：结合学生特点，注重实践操作，使学生在动手实践中掌握知识，提高技能。

同时，注重培养学生的安全意识和团队协作能力。

通过本课程的学习，使学生能够达到课程目标，为将来的职业生涯打下坚实基础。

二、教学内容1. 理论教学：a. 车床拨叉的结构与原理：讲解车床拨叉的组成部分、工作原理及其在车床操作中的重要性；b. 车床拨叉的安装与调整：介绍车床拨叉的安装方法、调整步骤及注意事项；c. 车床拨叉的维护与保养：阐述车床拨叉的日常维护、保养方法及故障排除。

2. 实践操作：a. 操作演示：教师现场演示CA6140车床拨叉的操作方法，包括工件装夹、加工过程及安全操作规范；b. 学生实操：学生在教师指导下，进行车床拨叉的实际操作，包括工件加工、拨叉调整等；c. 故障分析与排除：针对实际操作中可能出现的故障，引导学生进行分析与排除。

3. 教学大纲与教材：a. 教学大纲：按照课程目标，制定详细的教学大纲，明确教学内容、进度安排及教学要求；b. 教材章节：参照教材，明确涉及车床拨叉的相关章节，如《机械制造基础》、《金属切削机床》等；c. 教学内容列举：具体列举各章节的教学内容，确保教学内容的科学性和系统性。

机械加工工序卡零件名称拨叉零件编号工序号工序名称设备型号夹具名称定位原件材料班级姓名日期序刀具及辅具切削用量步内容工号名称规格 f n831008010铣削X62万能铣床通用夹具V形块HT200辅机动助时间时间min1 以φ32 外圆为粗基准，粗铣φ20 孔上端面，使其长度端铣刀W18Cr4V硬质合至 39mm 金钢 YG6以φ32 外圆为粗基准，粗铣φ20 孔下端面，使其长度端铣刀W18Cr4V硬质合2的下端面金钢 YG6 至 37mm，以及φ54成都理工大学机械加工工序卡零件名称1.5m 0.16 119.3475r/min 0.09m mm/z m/min1.5m 0.16 119.3475r/min 0.09m mm/z m/min拨叉零件编号831008工序号020工序铣削名称设备X62型号万能铣床夹具通用名称夹具定位V 形块元件材料HT200班级姓名日期2008.1序刀具及辅具工步内容号名称规格2 精铣φ 20 上表面，使其长度至 36mm 端铣刀W18Cr4V硬质合金钢 YG63 精铣φ 20 下表面，使其长度至 35mm 端铣刀W18Cr4V硬质合金钢 YG6成都理工大学机械加工工序卡零件名称辅切削用量机动助时间时间f n min1.0m 0.16 119.3475r/min 0.09m mm/z m/min1.0mm0.16 119.30.09475r/minmm/z m/min拨叉零件831008编号工序号030工序铣削名称设备钻床型号夹具通用夹具名称定位V 形块元件材料HT200序工步内容号刀具及辅具班级姓名日期2008.1辅机动助切削用量时间时间名称规格以φ20 孔的下端面为精基准，钻, 扩, 铰, 精铰φ高速钢d0 =191孔，保证垂直精度达到IT7 （扩钻）麻花钻头202铰孔铰刀高速钢d0=20 3精铰铰刀高速钢d0=20 成都理工大学机械加工工序卡零件名称f n min15.4m2mm0.48mm/r 272r/min 0.10 m/r15.4m0.5mm0.48mm/r 272r/min 0.10 m/r15.4mIT70.48mm/z 272r/min 0.10 m/r拨叉零件编号831008工序号040工序名称设备型号夹具名称定位元件材料班级姓名日期序刀具及辅具切削用量工步内容号名称规格 f n1 以φ20 内孔为精基准，钻，扩 , 铰，精铰，φ542mm0.40高速钢φ=53 mm 19.5m/min 125r/min麻花钻头的孔，保证孔的精度达到 IT13 。

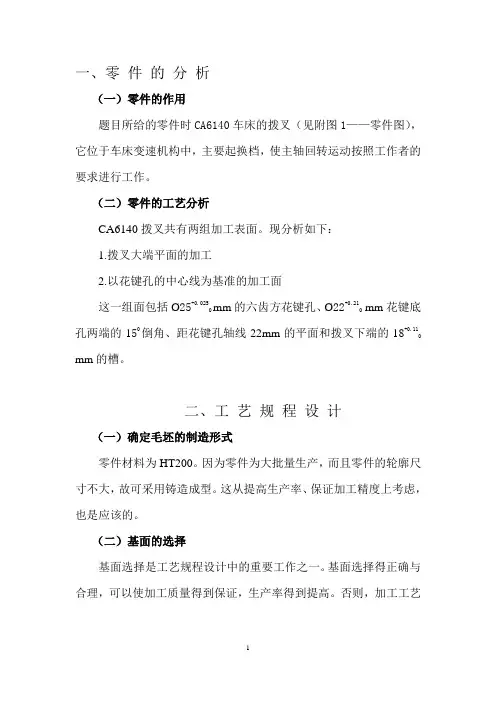

一、零件的分析（一）零件的作用题目所给的零件时CA6140车床的拨叉（见附图1——零件图），它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。

（二）零件的工艺分析CA6140拨叉共有两组加工表面。

现分析如下：1.拨叉大端平面的加工2.以花键孔的中心线为基准的加工面这一组面包括Ø25+0.0250 mm的六齿方花键孔、Ø22+0.210 mm花键底孔两端的150倒角、距花键孔轴线22mm的平面和拨叉下端的18+0.110 mm的槽。

二、工艺规程设计（一）确定毛坯的制造形式零件材料为HT200。

因为零件为大批量生产，而且零件的轮廓尺寸不大，故可采用铸造成型。

这从提高生产率、保证加工精度上考虑，也是应该的。

（二）基面的选择基面选择是工艺规程设计中的重要工作之一。

基面选择得正确与合理，可以使加工质量得到保证，生产率得到提高。

否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。

1.粗基准的选择。

对于零件而言，尽可能选择不加工表面为粗基准而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。

所以选择右端R20的端面为粗基准。

2.精基准的选择。

精基准的选择有利于保证加工精度，并使工件装夹方便。

在选择时，主要应该考虑基准重合、基准统一等问题。

当设计基准与工序基准不重合时，应该进行尺寸换算。

本零件精基准选择为花键孔。

（三）制定工艺路线制定工艺路线的出发点，应该是使零件的几何形状、尺寸精度以及位置精度等技术要求能得到合理的保证。

在生产纲领已确定为大批生产的条件下，可以考虑采用万能性机床配以专用夹具，并尽量使工序集中来提高生产率，除此以外，还应当考虑经济效果，以便使生产成本尽量下降。

根据工序先后顺序的安排原则：（1）先加工定位基面，再加工其他表面。

（2）先加工主要表面，后加工次要表面。

（3）先安排粗加工工序，后安排精加工工序。

重庆理工大学机械加工工艺过程卡片产品型号产品型号共 2 页产品名称零件名称拨叉（CA6140车床）第 1 页材料牌号HT200 毛坯种类铸件毛坯外型尺寸每毛坯件数每台件数备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件1 铣削平面以φ42mm外圆、φ42mm外圆一个端面为粗基准，粗铣φ42两端面，保证两端面之间的尺寸为81mm，切削宽度42mm, 单边加工余量为z=1.5mm机加车间XA6132型万能升降台铣床专用铣床夹具、测量工具、铣刀2 铣削平面以φ42mm外圆、φ42mm外圆一个端面为粗基准，精铣φ25两端面，保证两端面之间的尺寸为80mm，铣削宽度42mm，单边加工余量z=0.5mm机加车间XA6132型万能升降台铣床专用铣床夹具、测量工具、铣刀3 钻孔以φ25mm的孔的一个端面为精基准，钻φ23mm的孔机加车间立式钻床Z550 专用钻床夹具、钻模板、孔加工刀具4 镗削以φ23mm的孔作为精基准，粗镗孔至φ24.5mm,半精镗孔至φ24.9mm,精镗孔至φ25h7机加车间T68卧式镗床专用镗床夹具、测量工具、镗刀5 铣削平面粗铣φ60两端面，保证两端面之间的尺寸为13mm, 铣削宽度82mm，单边加工余量z=1.5mm机加车间XA6132型万能升降台铣床专用铣床夹具、测量工具、铣刀6 铣削平面精铣φ60mm孔两端面，保证二端面之间尺寸为12mm，Ra=3.2μm,铣削宽度82mm，单边加工余量Z=0.5mm机加车间XA6132卧式铣床专用铣床夹具、测量工具、铣刀7 镗削粗镗孔至φ59.6mm，单边余量1.8mm，精镗孔至φ60h12，单边余量0.2mm机加车间T68卧式镗床专用镗床夹具、测量工具、镗刀8 铣削平面粗铣槽端面，Ra=6.3μm,铣削宽度90mm，单边加工余量Z=1.5mm机加车间XA6132卧式铣床专用铣床夹具、测量工具、铣刀9 铣削平面以φ25孔为精基准，铣16H11的槽保证槽的侧面相对孔的垂直度误差是0.08。

拨叉ca6140课程设计831007一、教学目标本节课的教学目标是使学生掌握拨叉CA6140的相关知识，能够理解其结构、功能和操作方法。

具体目标如下：知识目标：学生能够描述拨叉CA6140的基本结构，了解其工作原理，掌握其操作方法和维护技巧。

技能目标：学生能够独立完成拨叉CA6140的基本操作，能够对其进行简单的故障排查和维修。

情感态度价值观目标：学生能够认识到拨叉CA6140在机械制造中的重要性，培养对其的兴趣和热情，树立正确的职业观念。

二、教学内容本节课的教学内容主要包括以下几个部分：1.拨叉CA6140的基本结构：介绍拨叉CA6140的各个组成部分，包括拨叉本体、拨叉轴、拨叉齿等。

2.拨叉CA6140的工作原理：讲解拨叉CA6140的工作原理，包括拨叉的运动机制、传动方式等。

3.拨叉CA6140的操作方法：教授学生如何正确操作拨叉CA6140，包括启动、停止、调整等基本操作。

4.拨叉CA6140的维护技巧：讲解如何对拨叉CA6140进行日常维护，以保证其正常运行。

三、教学方法为了提高教学效果，本节课将采用多种教学方法相结合的方式进行：1.讲授法：教师通过讲解拨叉CA6140的基本结构、工作原理等理论知识，使学生掌握相关概念。

2.演示法：教师通过现场演示拨叉CA6140的操作方法，使学生能够直观地了解其使用技巧。

3.实践法：学生分组进行实操，亲自动手操作拨叉CA6140，提高其实际操作能力。

4.讨论法：学生在教师的引导下，针对拨叉CA6140的操作过程中遇到的问题进行讨论，共同探讨解决方案。

四、教学资源为了保证教学的顺利进行，教师需准备以下教学资源：1.教材：为学生提供拨叉CA6140的相关理论知识，以便学生课前预习和课后复习。

2.实物模型：展示拨叉CA6140的实物模型，帮助学生更直观地了解其结构。

3.多媒体课件：制作多媒体课件，通过动画、图片等形式展示拨叉CA6140的工作原理和操作方法。

课程设计说明书机床夹具设计XXX指导教师XX学院名称XXX 专业及班级XXX 提交日期XX 答辩日期XXX图1（图1为CA6140车床拨叉831007的CAD图）图2（图2为CA6140车床拨叉831007的proe图）目录1、序言 (4)2、设计具体内容 (4)2.1、零件的作用 (4)2.2、零件的工艺性分析 (4)2.3、工艺规程设计 (5)2.3.1、确定毛坯的制造形式 (5)2.3.2 、基面的选择 (5)2.3.3 、制定工艺路线 (5)2.3.4 、选择加工设备和工艺设备 (7)2.4、机械加工余量、工序尺寸及毛坯尺寸的确定 (7)2.5、确定切削用量及基本工时 (8)2.6、夹具设计 (13)2.6.1、零设计任务 (13)2.6.2、确定毛坯的制造形式 (14)2.6.3、定位基准选择 (15)2.6.4、夹紧方案的选择 (15)2.6.5 、定位误差分析 (15)2.6.6 、夹具结构介绍 (15)2.7、参考文献 (15)1、序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后 进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练。

因此,它在我们四年的大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计，了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础，并且为后续课程的学习打好基础。

由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。

2、设计具体内容2.1、零件的作用题目所给的零件是CA6140车床的拨叉。

它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。

零件上方的φ22孔与操纵机构相连，而下方的φ55mm 半孔则是用于与所控制齿轮所在的轴接触。
