ca6140拨叉831003课程设计说明书及工序卡片

一、设计题目设计拨叉零件的机械加工工艺规程及工艺设备二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:大批大量生产三、上交材料(1) 被加工工件的零件图1张(2) 毛坯图1张(3) 机械加工工艺过程卡片(参附表1) 1张(4) 与所设计夹具对应那道工序的工序卡片1张(4) 夹具装配图1张(5) 夹具体图1张(6) 课程设计说明书(5000～8000字) 1份说明书主要包括以下内容（章节）①目录②摘要（中外文对照的，各占一页）③零件工艺性分析④机械加工工艺规程设计⑤指定工序的专用机床夹具设计⑥方案综合评价与结论⑦体会与展望⑧参考文献列出参考文献(包括书、期刊、报告等，10条以上)课程设计说明书一律用A4纸、纵向打印.四、进度安排(参考)(1) 熟悉零件,画零件图2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书3天(5) 准备及答辩2天五、指导教师评语成绩：指导教师日期成绩评定采用五级分制，即优秀、良好、中等、及格和不及格。

优秀：设计方案合理并新颖，设计说明书及设计图纸规范、内容丰富。

在设计过程中勤奋好学、有创新思想；良好：设计方案合理，设计说明书及设计图纸比较规范、内容比较丰富。

在设计过程中勤奋好学、有创新思想；中等：设计方案一般，设计说明书及设计图纸欠规范、内容一般。

在设计过程中比较勤奋、创新思想不明显；及格：设计方案不完善，存在一些小错误，说明书及设计图纸欠规范、内容一般。

在设计过程中勤奋精神不够：不及格：设计方案有严重错误，设计说明书及设计图纸不规范、内容浅薄。

在设计过程中勤奋好学精神不够。

摘要机械制造技术基础课程设计是我们在学完了大学的全部基础课、专业基础课以及专业课后进行的。

这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习，也是一次理论联系实际的训练。

因此，他在我们的大学四年生活中占有重要的地位。

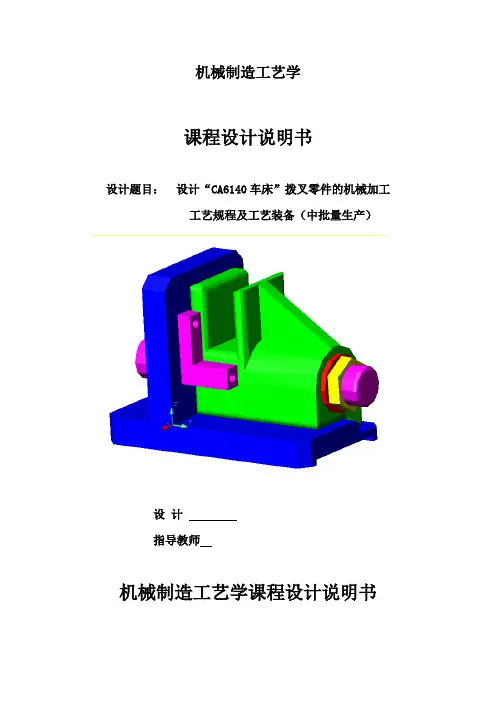

机械制造工艺学课程设计说明书设计题目：设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）设计指导教师机械制造工艺学课程设计说明书题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）内容 1.零件图一张 2．毛坯图一张3．机械制造加工工艺过程综合卡片一张4．结构设计装配图一张5．结构设计零件图一张6．课程设计说明书一份前言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。

让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的铣床夹具。

在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。

在此期间查阅了大量的书籍，并且得到了有关老师的指点。

一．设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。

同时，也为以后搞好毕业设计打下良好基础。

通过课程设计达到以下目的：1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。

2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。

通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。

3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。

二．零件的分析（一）、零件的作用：题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。

机械制造工艺学课程设计说明书题目：CA6140车床拨叉831003 零件的机械加工工艺规程及工艺装备设计班级：姓名：学号：指导教师：湘潭大学机械工程学院2010-12-29湘潭大学机械工程学院机械设计制造及其自动化专业课程设计任务书题目：CA6140车床拨叉831003 零件的机械加工工艺规程及工艺装备设计内容：1、零件图1张2、毛胚图1张3、机械加工工艺过程综合卡片1份4、工艺装备的装配图和零件图折合约2张A0号图纸5、课程设计说明书1份班级：姓名：学号：2010-12-29目录一、序言 (4)二、零件的分析 (4)2、1零件的作用 (4)2、2零件的工艺分析 (4)2、3零件的特点 (5)三、工艺规程设计 (5)（一）确定毛坯的制造形式 (5)（二）基面的选择 (5)（三）制定工艺路线 (5)（四）机械加工余量、工序尺寸及毛坯尺寸的确定 (6)（五）确定切削用量及基本工时 (6)四、夹具的设计 (14)五、结论 (16)六、参考文献 (16)一、序言机械制造工艺学设计是在我们学完了大学的全部基础课，技术基础课以及大部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计对自己末来将从事的工作进行一次适应性训练，从中锻炼自己分析问题，解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。

由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。

二、零件的分析2.1 零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。

宽度为18mm的槽尺寸精度要求很高，因为在b拔叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。

所以，宽度为18mm的槽和滑移齿轮的配合精度要求很高。

机械制造技术课程设计说明书设计题目： CA6140车床拨叉813003零件的机械加工工艺规程及夹具设计学生：学号：班级：指导教师：大学工程学院机械系201 年月日目录序言------------------------------------------------------------------------------------------------1 1.零件的工艺性分析---------------------------------------------------------------------------1 1.1拨叉的用途---------------------------------------------------------------------------------1 1.2拨叉的技术要求---------------------------------------------------------------------------11.3审查拨叉的工艺性------------------------------------------------------------------------12.确定毛坯制造方式和毛坯简图------------------------------------------------------------2 2.1选择毛坯------------------------------------------------------------------------------------2 2.2确定毛坯尺寸公差和机械加工余量--------------------------------------------------22.3绘制毛坯简图------------------------------------------------------------------------------33.拟定拨叉工艺路线---------------------------------------------------------------------------3 3.1选择定位基准------------------------------------------------------------------------------3 3.2表面加工方法的选择---------------------------------------------------------------------3 3.3加工阶段的划分---------------------------------------------------------------------------4 3.4工序集中与分散---------------------------------------------------------------------------4 3.5工序顺序的安排---------------------------------------------------------------------------4 3.6确定加工路线------------------------------------------------------------------------------43.7工艺过程卡---------------------------------------------------------------------------------54.机械加工余量、工序尺寸及毛坯尺寸的确定-------------------------------------------55.确定切削用量及基本工时------------------------------------------------------------------7 5.1粗铣80×30面-----------------------------------------------------------------------------75.2精铣80×30面-----------------------------------------------------------------------------86.夹具的设计------------------------------------------------------------------------------------9 6.1切削力及夹紧力的计算------------------------------------------------------------------9 6.2定位基准的选择----------------------------------------------------------------------106.3夹具的组成-------------------------------------------------------------------------------107.参考文献-------------------------------------------------------------------------------------118.设计的感想与体会-------------------------------------------------------------------------12序言机械制造工艺学课程设计是我们学完大学的全部基础课·技术基础课以及大部分专业课之后进行的。

CA6140车床拨叉831003（小批量）课程设计说明书学院：汽车与机械工程学院专业：机械设计制造及其自动化姓名：沈胜安学号：201421030503指导老师：李旭宇课程：机械制造技术基础2016.121.零件分析1.1零件的作用题目所给的零件是CA6140车床的拨叉。

它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。

宽度为30mm的面寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。

所以，宽度为30mm 的面的槽和滑移齿轮的配合精度要求很高。

1.2零件材料零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，考虑到零件需加工表面少，精度要求不高，有强肋，且工作条件不差，既无交变载荷，又属于间歇工作，故选用金属型铸件，以满足不加工表面的粗糙度要求及生产要求。

1.3零件的工艺分析分析零件图可知，该拨叉形状、结构比较简单，通过铸造毛坯可以得到基本形状，减少了加工工序，又节约了材料。

除了拨叉上表面外，其余表面加工精度较低，不需要高精度机床加工，通过铣削、钻床等车床的粗加工就可以达到加工要求；而主要工作表面----拨叉上表面虽然加工精度较高，但也可以在正常的生产条件下，采用经济的方法保质保量的加工出来。

由此可以见，该零件的工艺性较好。

1.4主要加工表面加工表面尺寸及偏差mm公差及精度等级表面粗糙度R am形位公差mm拨叉左端面80 3.2拨叉上表面30 3.2 ∥0.10 A花键小径φ22+00.021IT7花键大径φ25+00.021IT7 1.6通槽上底面35 6.3通槽内侧面18+00.11 3.2 ⊥0.08 A 通槽下底面352×M8通孔φ8φ5锥孔配件φ51.5确定生产类型经老师给定题目，确定为小批量生产。

2．确定毛坯、绘制毛坯简图2.1选择毛坯零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，考虑到零件需加工表面少，精度要求不高，有强肋，且工作条件不差，既无交变载荷，又属于间歇工作，故选用木模手工砂型铸件，以满足不加工表面的粗糙度要求及生产要求。

目录1.零件的分析 (2)零件的作用 (2)零件的工艺分析 (2)2.工艺规程的设计 (3)确定毛坯的制造形式 (3)基准的选择 (3)制定工艺路线 (3)机械加工余量、工序尺寸及毛坯尺寸的确定 (5)确定切削用量及基本工时 (6)3.夹具的设计 (12)问题的提出 (12)夹具设计 (13)4.总结 (14)5.参考文献 (15)设计说明本次设计是在我们学完了大学的全部基础课程、技术基础课以及大部分专业课之后进行的。

这是我们在进行毕业设计之前对所学课程的一次深入的综合性的总复习，也是一次理论联系实际的训练。

因此，它在我们四年的大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的现代化建设打下一个良好的基础。

由于能力所限，设计尚有许多不足之处，恳请各位老师给予指教。

1.零件的分析零件的作用给零件是CA6140车床拨叉，它位于车床变速机构中，主要起到换挡作用。

通过拨叉的拨动使车床滑移齿轮与不同的出齿轮啮合从而达到要求的主轴转速。

宽度为30mm的面的尺寸精度不高或者他们之间的空隙很大时，滑移齿轮就达不到很高的定位精度，这样滑移齿轮就不能很好的与其他齿轮进行正确有效的啮合，从而影响整个传动系统的工作。

所以拨叉宽度为30mm的面和槽之间要达到很高的配合精度。

零件的工艺分析831003拨叉共有两组加工表面，他们之间有一定的位置要求。

分析如下：（1）以Φ25H7mm花键孔为中心的加工表面。

这一组包括：Φ25H7mm的花键孔及倒角，30×80mm的台阶面，两个M8的通孔和一个Φ5的圆锥孔。

（2）以40×75mm的端面为基准的加工表面。

这一组加工表面包括：18H11mm的槽，40×75mm的端面。

这两组加工表面之间有着一定的位置要求，主要是：30×80mm的台阶面与Φ25H7mm的花键孔中心线的平行度公差为。

CA6140车床拨叉831003机械加工工艺过程及工序卡机械加工工艺过程卡片材料牌号HT200工序号123456789工序名称铣削钻孔扩孔倒角拉花键铣削铣削钻孔攻螺纹检验铸铁毛坯种类铸件毛坯尺寸产品型号产品名称φ80车间铣床车间钻床车间车床车间拉床车间铣床车间铣床车间钻床车间钳工车间检验车间工段设备22112211铣床CA6140机床毛坯件数产品型号零件名称1831003拨叉每台1件数共1页第1页备注工时准终单件60100工序内容1.粗铣左端面2.精铣左端面1.钻孔φ202.扩孔至φ221.倒角15°1.拉花键1.粗铣沟槽2.粗铣上平面1.精铣沟槽2.精铣上平面1.钻孔2某φ81.攻螺纹2某M8设计（日期）2022-12-17更改文件签字日期标记工艺装备专用夹具、高速钢镶嵌式端面铣刀，游标卡尺钻床专用夹具、直柄麻花钻，卡尺，塞规车床拉床铣床铣床钻床锥丝普通车刀，游标卡尺专用夹具、拉刀专用夹具、盘铣刀深度，200游标卡尺专用夹具、高速钢镶嵌式端面铣刀，游标卡尺专用夹具、麻花钻，内径千分尺锥丝塞规，卡尺等。

审核（日期）会签（日期）签字日期标记处数处数更改文件号湖南工学院机械设计制造极其自动化专业机械加工工序卡片生产类型中批生产工序号I零件名称拨叉零件号零件重量同时加工零件数1材料毛坯牌号硬度型式重量HT200名称HB170~241型号铸件设备夹具和辅助工具工序工步1工步说明铸造毛坯刀具量具游标卡尺走刀走刀长度次数（mm）切削深度(mm)进给量(mm/n)主轴转速（r/min）切削速度(mm/min)基本工时I湖南工学院机械设计制造极其自动化专业机械加工工序卡片生产类型零件名称中批生产拨叉工序号II零件号零件重量材料牌号硬度HT200名称HB170~241型号设备同时加工零件数1毛坯型式重量铸件夹具辅助工具立式铣床某51专用夹具工序工步12工步说明刀具YG6YG6量具游标卡尺游标卡尺走刀长度（mm）8787走刀次数11切削进给量主轴转深度(mm/r)速(mm)（r/min）1.31.00.20.5切削速度(mm/)300300基本工时min0.180.61II粗铣表面75某40精铣表面75某40湖南工学院机械设计制造极其自动化专业机械加工工序卡片生产类型中批生产工序号Ⅲ零件名称拨叉零件号零件重量同时加工零件数1材料毛坯牌号硬度型式重量HT200HB170~241铸件设备夹具和辅助工具名称型号专用夹具立式钻床Z535工序工步123刀具麻花钻do=23mm高速钢钻do=24.8mm工步说明钻φ20孔扩φ22孔倒角量具走刀长度（mm）走刀次数III游标卡尺切削进给量主轴转深度(mm/r)速(mm)（r/min）201.7527220.62140切削速度(m/min)17.19.67基本工时min0.690.8湖南工学院机械设计制造极其自动化专业机械加工工序卡片生产类型中批生产工序号IV零件名称拨叉零件号零件重量同时加工零件数1材料毛坯牌号硬度型式重量HT200HB170~241铸件设备夹具和辅助工具名称型号专用夹具卧式拉床L6110A工序IV工步1刀具立铣刀量具游标卡尺工步说明走刀长度（mm）10走刀次数1齿升进给量主轴转量(mm/z)速(mm)（r/min）0.06300切削基本速度工时(m/min)min3.00.14拉花键湖南工学院机械设计制造极其自动化专业机械加工工序卡片生产类型零件名称中批生产拨叉工序号零件号V零件重量材料牌号硬度HT200HB170~241设备名称型号同时加工零件数1毛坯型式重量铸件夹具辅助工具立式铣床某51专用夹具工序V工步12工步说明粗铣80某30表面精铣80某30表面刀具立铣刀量具游标卡尺走刀长度（mm）9191走刀次数11切削进给量主轴转深度(mm/z)速(mm)（r/min）20.10246010.06460切削速度(mm/min)12482.8基本工时min5.8611湖南工学院机械设计制造极其自动化专业机械加工工序卡片生产类型零件名称中批生产拨叉工序号零件号VI零件重量材料牌号硬度HT200HB170~241设备名称型号同时加工零件数1毛坯型式重量铸件夹具辅助工具立式铣床某51专用夹具工序VI工步12工步说明粗铣18H11槽半精铣18H11槽刀具立铣刀量具游标卡尺走刀长度（mm）5151走刀次数11切削进给量主轴转深度(mm/z)速(mm)（r/min）300.0946050.06460切削速度(mm/min)124.282.8基本工时min0.821.2湖南工学院机械设计制造极其自动化专业机械加工工序卡片生产类型零件名称中批生产拨叉工序号零件号VII零件重量材料牌号硬度HT200HB170~241设备名称型号同时加工零件数1毛坯型式重量铸件夹具辅助工具立式钻床Z525专用夹具工序VII工步12工步说明钻M8底孔攻M8螺纹刀具高速钢麻花钻丝锥量具游标卡尺走刀长度（mm）33.75走刀次数12切削进给量主轴转深度(mm/r)速(mm)（r/min）9.50.336809.51.25392切削速度(mm/min)14.99.8基本工时min0.500.63。

机械制造工艺学课程设计拔叉831007工艺卡片和说明书23456789101112131415成都理工大学机械制造工艺学课程设计——车床CA6140拨叉831007班级 2010级数控三班学生高手学号 22010510503XX指导老师 XXXXXXXXXXXXXX2012年4月22日机械制造工艺学课程设计任务书题目：设计“拨叉831007”零件的机械加工工艺规程及工艺装备（年产量5000件）内容：1.零件图 1张2.毛坯图 1张3.机械加工工艺过程综合卡片 1张4.夹具设计装配图 1张5.课程设计说明书 1份目录序言 (21)1、零件的分析 (22)1.1零件的作用 (22)1.2零件的工艺分析 (22)1.3位置要求： (22)2、工艺规程设计 (22)2.1确定毛坯的制造形式 (22)2.2基面的选择 (23)2.2.1 粗基准的选择： (23)2.2.2 精基准的选择： (23)2.3制定工艺路线 (23)2.3.1 工艺路线方案一： (23)2.3.2 工艺路线方案二 (23)2.3.3 工艺方案的比较与分析 (24)2.4机械加工余量、工序尺寸及公差的确定:253、确定切削用量及基本工时 (26)工序Ⅰ以毛坯底边为基准，钻Ф20MM孔,扩孔至Ф21.8MM261.加工条件 (26)2.计算切削用量 (26)工序Ⅱ以底端面为基准，铣Ф40MM上端面，保证其尺寸要求及粗糙度 (27)1.加工条件 (27)2.计算切削用量 (27)工序Ⅲ以Ф40为精基准，镗Ф55+0.50MM，镗Ф73+0.50MM 保证其尺寸和粗糙度 (27)1.加工条件 (27)2.计算切削用量 (28)3. 计算基本工时 (28)工序Ⅳ粗镗、半精镗、精镗Ф55MM孔至图样尺寸281.加工条件 (28)2.计算切削用量 (29)工序Ⅳ以孔Φ40为精基准，钻孔至Φ7,铰孔至Φ8确保孔内粗糙度为1.6 (29)1.加工条件 (29)2.计算切削用量 (29)3.计算切削基本工时 (29)工序Ⅵ以φ40上端面为精基准，攻M8螺纹301.加工条件 (30)2.切削用量 (30)3.计算切削基本工时 (31)工序Ⅶ倒角，4×R5MM (31)工序Ⅷ以Φ22MM孔为精基准，将两件两件铣断，铣断量为4，使其粗糙度为6.3 (31)1.加工条件 (31)2.计算切削用量 (31)3.计算切削基本工时 (31)4、夹具设计 (31)4.1问题的提出 (32)4.2夹具设计 (32)4.2.1定位基准选择 (32)4.2.2切削力及夹紧力计算 (32)4.2.3具体夹具的装配图见附图 (33)4.2.4夹具设计及操作的简要说明 (33)设计总结 (33)参考文献: (34)序言课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们大学生活中占有重要的地位。

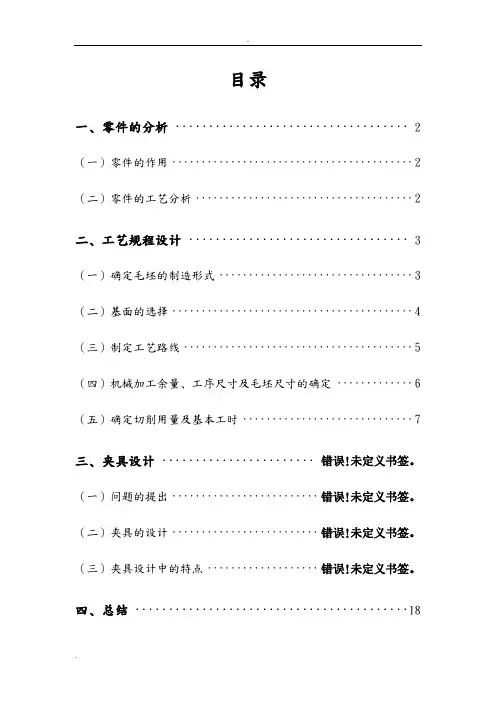

.目录一﹑零件的分析 (2)（一）零件的作用 (2)（二）零件的工艺分析 (2)二﹑工艺规程设计 (3)（一）确定毛坯的制造形式 (3)（二）基面的选择 (4)（三）制定工艺路线 (5)（四）机械加工余量﹑工序尺寸及毛坯尺寸的确定 (6)（五）确定切削用量及基本工时 (7)三﹑夹具设计.......................错误!未定义书签。

（一）问题的提出.........................错误!未定义书签。

（二）夹具的设计.........................错误!未定义书签。

（三）夹具设计中的特点...................错误!未定义书签。

四﹑总结.. (18)五、参考文献 (20)一﹑零件的分析（一）零件的作用题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换挡作用。

通过拨叉的拨动使车床滑移齿轮与不同的齿轮啮合从而达到要求的主轴转速。

宽度为30mm的免得尺寸精度要求很高，在拨叉工作过程中，如果拨叉和槽的配合尺寸精度不高或者它们之间的空隙很大时。

滑移齿轮就达不到很高的定位精度，这样滑移齿轮就不能很好的与其他齿轮进行正确有效的啮合。

从而影响整个传动系统的工作。

所以拨叉宽度为30mm的面和槽之间要达到很高的配合精度。

（二）零件的工艺分析CA6140车床拨叉共有三组加工面，它们之间有一定的位置要求。

现分述如下：1.以Ø25mm的花键孔为中心的加工表面这一组加工表面包括：Ø25H70.021mm的六齿方齿花键孔﹑Ø22H12花键底孔及两端2X15°倒角，尺寸为80mm与花键孔垂直的两端面，尺寸为18H11与花键孔垂直的通槽。

2.与Ø25mm的花键孔平行的表面这一组加工表面包括：与花键孔中心轴线相距22mm的上表面，与上表面垂直的两个M8通孔和一个Ø5锥孔。

这两组加工表面之间有着一定的位置要求，主要是：（1）.上表面与Ø25mm花键孔中心线平行度为0.10mm;（2）.18H11通槽两侧面与Ø25mm花键孔中心线的垂直度为0.08mm。

重庆大学本科学生课程毕业设计（论文）机械制造课程设计学生:彭永伟学号：20122500指导教师：鞠萍华专业：工业工程重庆大学机械工程学院二O一五年一月课程设计指导教师成绩评定指导教师评定成绩：指导教师签名：鞠萍华年月日重庆大学本科学生课程设计任务书目录设计总说明 (I)1.零件的分析.........................................................................................................- 1 -1.1.零件的作用 ..............................................................................................- 1 -1.2.拨叉的技术要求 ......................................................................................- 1 -2.工艺规程的设计.................................................................................................- 2 -2.1.确定毛坯的制造形式 ..............................................................................- 2 -2.2.基面的选择 ..............................................................................................- 2 -2.2.1.粗基准的选择................................................................................- 2 -2.2.2.精基准的选择................................................................................- 2 -2.3.制订工艺路线 ..........................................................................................- 2 -2.3.1.工艺路线方案................................................................................- 3 -2.3.2.加工工艺过程卡片........................................................................- 3 -2.3.3.代表性工序卡片（见附页）........................................................- 5 -2.4.机械加工余量、工序尺寸及毛坯尺寸的确定 ......................................- 5 -2.5.确定切削用量及基本工时 ......................................................................- 5 -3.夹具设计.......................................................................................................... - 14 -3.1.夹具设计定位基准与定位误差 ........................................................... - 14 -3.1.1.定位基准的选定......................................................................... - 14 -3.1.2.定位误差的分析......................................................................... - 15 -3.2.夹具的具体设计 ................................................................................... - 15 -3.2.1.定位............................................................................................. - 15 -3.2.2.辅助支撑..................................................................................... - 15 -3.2.3.夹紧............................................................................................. - 15 -3.2.4.夹紧力......................................................................................... - 15 -3.2.5.防松动......................................................................................... - 16 -参考文献..........................................................................................................- 17 -心得体会......................................................................................................... - 18 -设计总说明本设计是CA6140车床拨叉831003零件的加工工艺规程及一些工序的专用夹具设计。

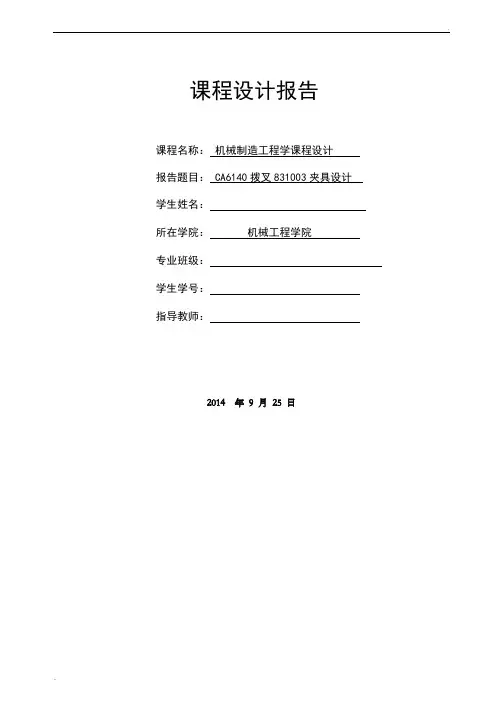

课程设计报告课程名称：机械制造工程学课程设计报告题目： CA6140拨叉831003夹具设计学生姓名：所在学院：机械工程学院专业班级：学生学号：指导教师：2014 年9 月25 日机械制造工程学课程设计任务书摘要本次设计是车床变速箱中拔叉零件的加工工艺规程及一些工序的专用夹具设计。

此拔叉零件的结构较为复杂，其加工的地方主要是孔和平面。

本设计先加工孔后加工面。

将孔与平面的加工明确划分成粗加工和精加工阶段以保证它们的加工精度。

基准选择以拔叉右面的最大的平面作为粗基准，来加工中间的通孔，然后以此加工过的孔作为精基准。

主要加工工序安排是先以中心孔定位加工出顶平面和右侧平面以及下面的大孔的两平面，再以中心孔定位加工出下端的大孔。

最后以这两个孔为基准，分别加工右侧的槽和顶面的螺纹底孔。

整个加工过程选用了钻床、铣床和拉床。

工件在机床上定位夹紧选用专用夹具，夹紧方式为手动夹紧，夹紧可靠，操作方便。

因此生产效率较高，适用于大批量、流水线上加工。

能够满足设计要求。

关键词：加工工艺，定位，夹紧，专用夹具ABSTRACTThis design is a lather to become soon an appropriation for inside pulling out fork spare parts processing craft rules distance and some work prefaces tongs design.This pull out the construction of the fork spare parts than for complicacy, its the place that process is a peaceful in bore primarily.This design processes after processing first the bore.Process with flat surface the clear and definite dividing the line the bore the coarseness processes to process with the nicety the stage to guarantee their process the precise degree.The basis choice to pull out rough basis of conduct and actions of the biggest flat surface of the right in fork, process the in the center in general use bore, then be used as the precise basis with the bore that processed.Processing primarily work preface arrangement is first to process a flat surface with the center bore fixed position with the right side flat surface and below big bore of two flat surface, again with center bore the fixed position processes the big bore that carry down.While processing is to use the boring machine boring bore.Regard these two bores as the basis finally, process the right-hand slot respectively with the thread bottom bore of the a.Whole processes the process chose to use to the drill machine, miller with the boring machine .The tongs chooses to use the appropriation tongs, clipping tight way as to move to clip tight, clip tight and dependable, operation convenience.Therefore produce the efficiency higher, be applicable to the large quantity measures, the flowing water is on-line to process.Can satisfy the design request.Keywords Process the craft，Fixed position，Clip tight，Appropriation tongs目录一、零件的分析1、零件的作用 (1)2、零件的工艺分析 (1)二、工艺规程设计1、确定毛坯的制造形式 (2)2、基准面的选择 (2)3、制定工艺路线 (2)4、机械加工余量、工序尺寸及毛坯尺寸的确定 (7)5、确定切削用量及基本工时三、夹具设计四、设计小结五参考文献一、零件的分析（一）零件的作用课程设计题目给定的零件是C6140拨叉1,它位于车床变速机构中，主要起换挡作用。

1.零件分析1.1 零件的作用题所给的是CA6140车床上的拨叉，它位于车床变速机构中，主要起换挡作用，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。

零件上方的Φ20mm的孔与操作机构相连，下方的Ф50mm的半孔则是用于与所控制齿轮所在的轴接触，通过上方的力拨动下方的齿轮变速，两零件铸造为一体，加工时分开。

1.2 零件的工艺分析CA6140车床上的拨叉共有两处加工表面。

其间有一定的位置要求，分述如下：1.2.1以Ф20mm为中心的加工表面这一组加工表面包括：Ф20mm的孔，以及其上下表面，孔壁上有一个装配时要钻铰的Ф8mm的锥孔，一个M6的螺纹孔，和一个缺口。

1.2.2以Ф50mm为中心的加工表面这一组加工表面包括：Ф50mm的孔，以及其上、下端面；这两组表面有一定的位置要求；（1）Ф50mm的孔的上、下表面与Ф20的孔的垂直度误差为0.07mm。

（2）Ф20mm的孔的上、下表面与Ф20的孔的垂直度误差为0.05mm。

（3）Ф50mm、Ф20mm的孔的上、下表面以及Ф50mm的孔的内表面的粗糙度误差为3.2um。

（4）Ф20mm的孔的内表面的粗糙度误差为1.6um，精度为IT7。

2. 工艺规程设计2.1毛坯的制造形式零件材料为HT200，考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。

图一毛坯图2.2基准面的选择2.2.1粗基准的选择对零件而言，尽可能选择不加工表面为粗基准，而对若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准，根据这个基准原则，现取Ф20mm的孔的不加工外轮廓表面作为粗基准，利用一组共两个短V形块支承两个Ф20mm孔的外轮廓作主要定位面，以消除3个自由度，再用一个支承板支撑在Ф72mm的上表面，以消除3个自由度。

2.2.2精基准的选择主要应考虑基准重合问题。

当设计基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。

CA6140车床拨叉831007课程设计说明书2.1、零件的作用拨叉是CA6140车床变速机构中的重要零件，主要作用是换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。

拨叉上方的φ22孔与操纵机构相连，下方的φ55mm半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

该零件由两件零件铸为一体，加工时分开。

2.2、零件的工艺分析拨叉的材料为HT200灰铸铁，虽然生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削。

因此，需要加工的表面以及加工表面之间的位置要求如下：1）需要加工的表面：a.小孔的上端面、大孔的上下端面；b.小头孔φ22mm以及与此孔相通的φ8mm的锥孔、M8螺纹孔；c.大头半圆孔φ55mm；2）位置要求：小头孔上端面与小头孔中心线的垂直度误差为0.05mm、大孔的上下端面与小头孔中心线的垂直度误差为0.07mm。

根据上述技术要求，可以粗加工拨叉底面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。

再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，因此采用常规的加工工艺均可保证。

2.3、工艺规程设计2.3.1、确定毛坯的制造形式考虑到拨叉零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为大批生产，因此选择铸件毛坯。

选用铸件尺寸公差等级CT9级，已知零件的质量是1.0Kg/个，初步确定工艺安排为：加工过程工序划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。

2.3.2、基面的选择基面的选择是工艺规程设计中的重要工作之一。

正确合理的基面选择可以保证加工质量，提高生产效率。

粗基准的选择以拨叉底面为主要的定位粗基准，以两个小头孔外圆表面为辅助粗基准，可以达到限制五个自由度，再加上垂直的一个机械加紧，就可以达到完全定位。

2.3.3 制定工艺路线在制定工艺路线时，需要考虑零件的几何形状、尺寸精度以及位置精度等技术要求，以保证生产出合格的零件。

大学机械设计制造及自动化专业机械加工工艺过程卡片产品型号CA6140 零件图号831003 共 1 页产品名称车床零件名称拨叉第 1 页材料牌号HT200 毛坯种类铸件毛坯外型尺寸40×83×75 每毛坯可制件数 1 每台件数 1工序号工序名称工序内容设备夹具刀具量具工时名称型号名称规格名称规格名称规格1 铣削1.以右端面为基准面,粗铣左端面（40*75端面）Ra=6.32. 半精铣75×40的左端面直至符合表面粗糙度Ra=3.2立式铣床X51专用夹具端面铣刀游标卡尺2 钻孔、扩孔以已加工的左端面为基准面,钻孔φ20mm 、扩孔至φ021.022+mm Ra=3.2 立式钻床Z535专用夹具麻花钻、扩孔钻、铰刀游标卡尺、塞规100s3 锪倒角锪两端倒角1.5×15°立式钻床Z525 专用夹具锪钻游标卡尺4 拉花键以左端面和上端面为基准，拉花键φ22H7 卧式拉床L6110A 专用夹具矩形拉刀卡规9.6s5 铣削以花键孔的轴线和左端面为基准，粗铣沟槽、精铣沟槽11.018+×35，槽底Ra=6.3 槽内侧Ra=3.2 立式铣床X51专用夹具三面刃铣刀卡规、深度游标卡尺6 铣削以花键孔的轴线和左端面为基准，粗铣上端面 Ra=6.3，精铣上端面 Ra=3.2立式铣床X51专用夹具端面铣刀游标卡尺200s7 钻孔以花键孔的轴线和左端面为基准，钻孔2×φ7 立式钻床Z525 专用夹具麻花钻内径千分尺8 攻螺纹以花键孔的轴线和左端面为基准，攻螺纹2×M8mm 立式钻床Z525 专用夹具丝锥9 钻、铰、锥销孔以花键孔的轴线和左端面为基准，钻、铰φ5锥销孔立式铣床X52K专用夹具面铣刀刀形平尺、游标卡尺10 去毛刺钳工台平锉百分表11 清洗清洗机清洗机12 检验检验车间游标卡尺、塞规、深度游标卡尺等广东海洋大学工程学院机械系班级：姓名：编制日期：2014-7-7。

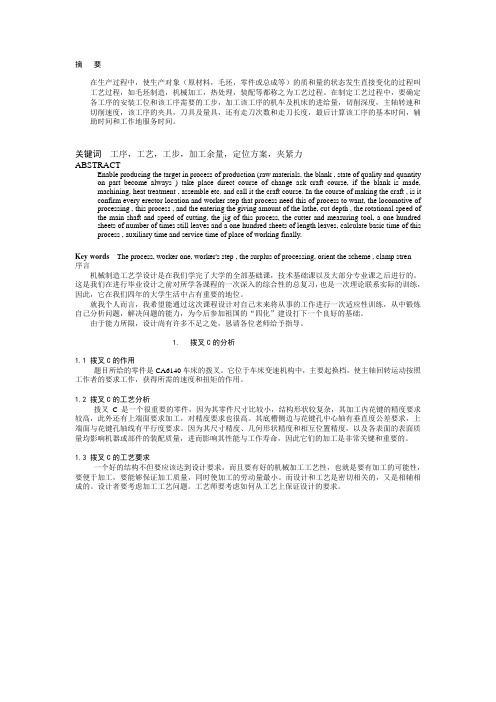

摘要在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。

在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。

关键词工序，工艺，工步，加工余量，定位方案，夹紧力ABSTRACTEnable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.Key words The process, worker one, worker's step , the surplus of processing, orient the scheme , clamp stren序言机械制造工艺学设计是在我们学完了大学的全部基础课，技术基础课以及大部分专业课之后进行的。
