智能型双电源自动切换开关特点和工作模式

双电源切换开关使用说明双电源切换开关是一种用于切换电源供电的设备，可以同时连接两个电源，并在其中一个电源供电中断或故障时自动切换到另一个电源供电。

本文将为您提供双电源切换开关的使用说明，希望能帮助您了解如何正确操作和维护该设备。

一、双电源切换开关的结构和工作原理二、双电源切换开关的安装1.确定合适的安装位置：选择一个离电源和负载均较近的位置，确保电线的连接方便。

2.连接电源和负载：将电源A的正、负极分别与开关的A1、A2端子相连，将电源B的正、负极分别与开关的B1、B2端子相连。

将负载的正极与开关的C1端子相连，并将负载的负极与开关的C2端子相连。

3.接地：连接适当的接地线，确保设备的安全运行。

4.检查连接：仔细检查所有接线，确保连接牢固，以免引起电流异常或其他故障。

三、双电源切换开关的操作1.手动切换：切换开关通常有手动操作和自动操作两种模式。

在手动模式下，您可以通过旋转开关上的切换按钮来手动切换电源。

a.将切换按钮旋转至"A"端，此时，电源A将为负载供电，电源B处于断开状态。

b.将切换按钮旋转至"B"端，此时，电源B将为负载供电，电源A处于断开状态。

2.自动切换：在自动模式下，当电源A的电流异常或故障时，开关会自动切换到电源B。

a.将切换按钮旋转至"AUTO"端，此时，开关将自动检测电源A和电源B的状态，并在电源A异常时切换到电源B。

四、双电源切换开关的注意事项1.避免过载：确保负载的额定功率不超过开关的额定功率，以免造成开关过载，影响设备的正常工作。

2.注意电流方向：在连接电源和负载时，确保正、负极的连接方向正确，避免电流逆向或短路引起的故障。

3.定期检查和维护：定期检查开关的连接和固定情况，确保各部件正常工作。

同时，定期清洁开关的外壳，避免灰尘或杂物进入设备内部。

4.防止高温和潮湿环境：避免安装开关在高温或潮湿环境中，以免影响设备的正常运行和寿命。

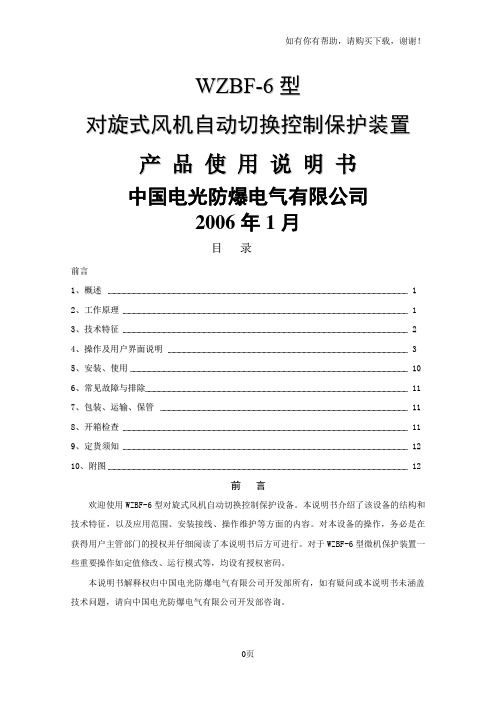

W Z B F-6型对旋式风机自动切换控制保护装置产品使用说明书中国电光防爆电气有限公司2006年1月目录前言1、概述12、工作原理13、技术特征24、操作及用户界面说明35、安装、使用106、常见故障与排除117、包装、运输、保管118、开箱检查119、定货须知1210、附图12前言欢迎使用WZBF-6型对旋式风机自动切换控制保护设备。

本说明书介绍了该设备的结构和技术特征，以及应用范围、安装接线、操作维护等方面的内容。

对本设备的操作，务必是在获得用户主管部门的授权并仔细阅读了本说明书后方可进行。

对于WZBF-6型微机保护装置一些重要操作如定值修改、运行模式等，均设有授权密码。

本说明书解释权归中国电光防爆电气有限公司开发部所有，如有疑问或本说明书未涵盖技术问题，请向中国电光防爆电气有限公司开发部咨询。

注意：如不按本说明书的要求进行操作，则有可能造成不良后果！1、概述1．1主要用途及使用范围WZBF-6/1140（660）型矿用隔爆型智能化对旋式风机自动切换控制保护装置（简称WZBF-6）用于煤矿井下交流50Hz，额定电压为380V、660V、1140V，额定电流至400A三相中性点不接地的供电系统中。

对旋式风机保护系统采用先进单片机技术，性能可靠，动作准确性高。

当供电电路中出现过载、短路、断相或漏电时能自动切断电源同时切换至备用风机上。

装置集控制、保护、监测、通信于一体，适用于工业系统交流50Hz,标称电压在660V/1140 V/3300V电网中，改善供电电压质量的控制装置。

通讯规约符合国际电工电气标准，可与其他自动化设备或系统接口。

1．2使用环境a)海拔高度不超过2000米；b)环境温度－5℃～＋40℃c)空气相对湿度不大于95％（＋25℃）d)在无强烈震动和冲击振动的地方；e)与垂直面的安装倾斜度不超过15°；f)含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气。

2、工作原理WZBF-6型微机监控保护装置（简称WZBF-6）是新型高性能微机控制保护系列产品之一，主要应用于工业系统交流50Hz,标称电压在660V及以上的电网中，用于提高供电电压可靠性的控制装置。

双电源的手动和自动操作模式双电源的手动和自动操作模式所谓双电源，就是存在两路电源，一种常用，一种在应急的时候备用。

双电源自动切换开关作为新一代的产品，是一种性能完善，安全可靠，自动化程度高、使用范围广的设备。

它能在供电中断时，提供能源，在恢复供电时，能及时切断备用电源，完成两者之间的转换。

双电源自动切换开关主要分为两种控制模式，分别是自动模式和手动模式。

通常使用自动模式，只有当遇到一些特殊情况的时候，需要用手动操作模式。

下面我们就来了解一下这两种控制模式。

当双电源自动切换开关在处于自动控制模式时，指示灯是常亮的状态。

手动转换的程序是不能使用的，双电源一般通过检测常用电源和备用电源的使用情况，当常用电源不能使用时，将自动切断常用电源并接入备用电源，实现自动操作。

在检测到常用电源正常供电时则断开备用电源接通常用电源，实现两者之间自动转换。

而特殊情况下，需要去手动操作转换开关。

双电源自动开关的手动控制模式在使用时，其手动指示灯点亮，开关上有个“常/备转换”的按钮，通过控制器操作双分，在用专用手柄转换开关，实现两路电流源之间的相互切换。

进入工作状态后，控制器将自动对两路电源各项电压连续进行数据采样，并计算出各项的电压有效值，根据整定的数据，微处理器做出各种判断处理，处理结果通过延时（可调）驱动电路向操作机构发出分闸或合闸指令，通过控制电机的正反转来实现开关的常、备用及双分转换，且故障的状况可由LED数码管和指示灯反映出来。

双电源自动转换开关控制功能/工作模式1）自动当用户设定为自动功能时，自动转换开关的切换由控制器根据故障状况自动控制。

电网与发电机：即（F2）模式，当自动转换开关用于电网与发电机系统时，控制器对电网与发电机两路电源进行切换，在电网电源出现故障时发出无源触电信号（以一组常开、常闭触点输出），用来启动发电机系统，当发电机发电电压达到额定要求时，控制器将进行转换，至于系统容量，由用户自行配置，当发电机容量有限时，可先除去部分负载，以免拖动不。

浅析智能双电源切换的控制原理和应用发表时间：2017-03-28T09:59:57.470Z 来源：《电力设备》2017年第2期作者：侯双焕[导读] 双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源。

（青藏铁路公司西宁供电段青海西宁 810000）摘要：双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源，以确保一级负荷连续、可靠运行，因此常常应用在重要用电场所，其产品可靠性尤为重要。

转换一旦失败将可能造成电源间的短路或重要负荷断电(甚至短暂停电)，后果都是严重的，不仅仅会带来经济损失(使生产停顿、金融瘫痪)，还可能造成社会问题(使生命及安全处于危险之中)。

因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。

关键词：双电源；自动切换开关；原理双电源自动切换开关又称ATSE，分为CB级和PC级两个级别。

CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。

PC级：能够接通、承载，但不用于分断短路电流的ATSE。

双电源自动转换开关一般由两部分组成：开关本体+控制器。

而开关本体又有PC级（整体式）与CB级（断路器）之分。

下面文章对相关内容作一些简要阐述，仅供参考。

1 智能双电源切换装置结构原理智能双电源切换开关主要用于一些消防设备或重要设备的双回路供电系统中，比如消防喷淋管道消火栓管道电伴热系统、消防排烟风机、消防加压送风机、防火卷帘、EPS 应急照明电源、UPS 不间断电源等供电系统，供电方式一备一用。

两路电来自不同低压母线，正常情况下主回路电源投入供负荷用电，主回路电源故障或停电后自动投入备用回路，主回路投入具有优先权，有主电时备电永不投入，除非手动状态用手柄投入，投入备电时主电则自动断开，两回路电不会同时投入供负荷用电。

开关打到自动位置时装置可自动进行主备电切换；开关打到手动位置时通过装置前面的手柄来切换。

双电源自动切换开关双电源自动切换开关就是因故停电自动切换到另外一个电源的开关，双电源自动切换开关可以咨询厦门日华机电成套有限公司购买，各种档次各种价位应有尽有。

一般双电源切换开关是广泛应用于高层建筑、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所。

双电源切换开关包含STS（静态转换开关），为电源二选一自动切换系统，第一路出现故障后STS自动切换到第二路给负载供电，第二路故障的话STS自动切换到第一路给负载供电。

ATS（自动转换开关），主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。

双电源切换开关采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧，双电源切换开关还采用可靠的机械联锁和电气联锁技术，过零位技术。

双电源切换开关两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的可能性。

随着科学技术的进步，各行业对供电可靠性的要求越来越高。

很多场合必须采用两路电源来保证供电的可靠性。

过去的两路电源用户，在低压侧采用手动操作的双向隔离开关进行倒闸操作，因此常出现误操作而引起事故。

随着供电可靠性要求的提高，反事故措施的日趋完善，越来越多的先进设备投入应用到供电系统中。

双电源自动切换开关是一种能在两路电源之间进行可靠切换双电源的装置，不会出现误操作而引起事故的全系列智能化双电源自动切换开关，就是为了满足高可靠性要求。

目前投入使用的专用智能化设备，具有自投自复、自投不自复和电网发电机三种切换功能，对两路供电电源的三相电压有效值及相位进行实时检测，当任一相发生过压、欠压、缺相，能自动从异常电源切换到正常电源，这是一种性能完善、安全可靠、操作方便、智能化程度高、使用范围广泛的双电源控制系统的设备。

全系列智能型双电源自动切换开关的紧急供电系统，可实现当一路电源发生故障时，可以自动完成常用与备用电源间切换，而无需人工操作，以保证重要用户供电的可靠性。

双电源自动切换工作原理双电源自动切换是一种常见的电力自动化控制技术，它可以实现在主电源故障或停电时，自动切换到备用电源，保证电力系统的连续供电。

本文将从双电源自动切换的工作原理、应用场景、优缺点等方面进行介绍。

一、双电源自动切换的工作原理双电源自动切换系统由主电源、备用电源、自动切换开关、控制电路等组成。

主电源和备用电源通过自动切换开关连接到负载上，当主电源故障或停电时，自动切换开关会自动切换到备用电源，保证负载的连续供电。

双电源自动切换系统的控制电路是实现自动切换的关键。

控制电路通常由控制器、传感器、继电器等组成。

控制器是系统的核心，它通过传感器检测主电源的状态，当主电源故障或停电时，控制器会发出指令，使自动切换开关切换到备用电源。

同时，控制器还可以对备用电源进行监测和控制，确保备用电源的正常运行。

二、双电源自动切换的应用场景双电源自动切换系统广泛应用于各种电力系统中，特别是对于对电力供应要求较高的场合，如医院、银行、电信、数据中心等。

这些场所的电力需求非常重要，一旦停电或电力故障，将会给人们的生命和财产带来巨大的损失。

因此，双电源自动切换系统的应用可以保证这些场所的电力供应的连续性和可靠性。

三、双电源自动切换的优缺点双电源自动切换系统具有以下优点：1. 可靠性高：双电源自动切换系统可以在主电源故障或停电时，自动切换到备用电源，保证负载的连续供电，从而提高了电力系统的可靠性。

2. 自动化程度高：双电源自动切换系统可以实现自动切换，无需人工干预，从而提高了电力系统的自动化程度。

3. 适应性强：双电源自动切换系统可以适应各种电力系统的需求，可以根据不同的负载需求进行配置和调整。

但是，双电源自动切换系统也存在一些缺点：1. 成本较高：双电源自动切换系统需要配备备用电源和自动切换开关等设备，成本较高。

2. 维护难度大：双电源自动切换系统需要定期进行维护和检修，维护难度较大。

3. 安全风险：双电源自动切换系统需要进行电气隔离和接地等安全措施，否则可能存在安全风险。

双电源自动切换开关的原理说明首先要解决的问题是电源的选择。

双电源自动切换开关通常使用两个电源源供电。

这两个电源源可以是两个不同的电网，或者一个电网和一个备用电源，如柴油发电机组。

电源选择的原则是选择一个主电源和一个备用电源。

主电源通常是所接电网，其电压和频率是稳定的。

备用电源可以是另一个电网，也可以是备用发电机组。

为了保证电源的弹性，通常会使用静态切换装置，比如自动切换装置（ATS）或电源切换开关（PDU），来实现电源的选择。

闸板开关是双电源自动切换开关的核心部分。

闸板开关有两个闸板，分别连接到主电源和备用电源。

当主电源正常供电时，主闸板闭合，备用闸板断开，电源信号被主闸板传输给负载设备。

同时备用闸板的触点也接通开关控制回路，以保持备用电源处于工作状态。

当主电源发生故障或不稳定时，主闸板断开，备用闸板闭合，电源信号则被备用闸板传输给负载设备，实现电源的切换。

控制电路是双电源自动切换开关的智能化部分，它负责检测主电源和备用电源的状态，并控制闸板开关的动作。

控制电路通常包括电压检测电路、频率检测电路、工作状态监测电路和控制逻辑电路等。

电压检测电路用于检测主电源和备用电源的电压，当主电源的电压低于设定值时，控制电路判断主电源电压不稳定，触发闸板开关的切换动作。

频率检测电路用于检测主电源和备用电源的频率，当主电源的频率超出设定范围时，控制电路判断主电源频率异常，触发闸板开关的切换动作。

工作状态监测电路用于检测闸板开关的工作状态，确保切换的可靠性。

控制逻辑电路根据电压、频率和工作状态的检测结果，确定闸板开关的动作。

总结起来，双电源自动切换开关的原理是通过电源选择、闸板开关和控制电路三个方面的配合工作，使设备或系统能够根据主电源的状态自动切换到备用电源，以实现电源的自动备份和持续供电，并保证切换的可靠性和稳定性。
