电子设备的装配与调试作业指导书第1章电子设备装配基础知识 (4)1.1 电子设备概述 (4)1.2 常用电子元器件 (4)1.3 装配工具及仪器设备 (4)第2章电路板装配 (4)2.1 焊接技术 (4)2.1.1 焊接前的准备 (4)2.1.2 焊接操作方法 (4)2.1.3 焊接注意事项 (5)2.2 电路板布局与安装 (5)2.2.1 电路板布局原则 (5)2.2.2 电路板安装方法 (5)2.3 电路板调试与检测 (5)2.3.1 调试工具与仪器 (5)2.3.2 调试方法与步骤 (6)第3章电子产品结构装配 (6)3.1 结构装配工艺 (6)3.1.1 装配前的准备 (6)3.1.2 装配方法 (6)3.1.3 工艺流程 (6)3.2 装配顺序与要求 (6)3.2.1 装配顺序 (6)3.2.2 装配要求 (6)3.3 装配过程中的质量控制 (7)3.3.1 工艺检查 (7)3.3.2 质量检验 (7)3.3.3 异常处理 (7)3.3.4 记录与反馈 (7)第4章电子产品调试准备 (7)4.1 调试概述 (7)4.2 调试仪器与设备 (7)4.2.1 示波器：用于观察电路信号的波形，分析信号的质量和稳定性。

(7)4.2.2 信号发生器：提供各种频率、幅度和波形的信号，以便对电路进行激励。

(7)4.2.3 万用表：测量电压、电流、电阻等基本电参数。

(7)4.2.4 频谱分析仪：分析信号的频谱特性，检测干扰和噪声。

(7)4.2.5 网络分析仪：测试电路的阻抗、反射系数等参数，分析电路的传输特性。

(7)4.2.6 热像仪：检测电子产品运行过程中的温度分布，评估散热功能。

(8)4.2.7 数字示波器：分析数字信号波形，捕捉瞬间故障。

(8)4.2.8 逻辑分析仪：分析数字系统的逻辑关系，定位故障。

(8)4.2.9 其他辅助工具：如螺丝刀、镊子、扳手等，用于装配和调试过程中的操作。

整机调试整机调试是指在产品制造完成后，对整个产品进行功能和性能的检测和调整的一项工作。

它是产品生产流程中的重要环节，能够确保产品的质量和性能达到要求，并保证产品能够正常运行。

调试流程整机调试的主要流程包括以下几个步骤：1.检查和准备：在进行整机调试之前，首先要仔细检查产品的各个组成部分是否装配正确，是否缺失或损坏。

同时，还需准备好调试所需的仪器设备和工具。

2.软件调试：对于智能化产品来说，软件调试是整机调试中的重要环节。

首先，需要将产品的软件程序下载到相应的控制器或处理器中。

然后，通过对软件程序进行调试和测试，确保产品的各项功能正常运行。

3.功能调试：整机调试的关键是对产品的各项功能进行调试。

需要按照产品的功能要求，逐一测试各个功能模块是否正常运行。

例如，对于一台电视机，需要测试图像显示、音频输出、遥控器功能等。

4.性能调试：在功能调试完成后，还需要对产品的性能进行调试和测试。

例如，对于一台空调，需要测试它的制冷、制热、除湿等性能参数是否达到设计要求。

5.调整和优化：在调试过程中，可能会发现一些问题或不足之处。

需要根据调试结果进行调整和优化，以提高产品的性能和可靠性。

例如，通过调整电路参数、更换元器件等方式来优化产品的性能。

6.记录和报告：整机调试过程中，需要对调试的每一个环节进行记录，包括调试时间、调试步骤和调试结果等。

最后，还需要撰写整机调试的报告，对整个调试过程进行总结和归纳。

调试工具和设备在进行整机调试时，需要使用一些专用的工具和设备，以便进行准确的测试和调整。

常用的调试工具包括：•模拟信号发生器：用于产生各种模拟信号，以测试产品的各个模块是否正常工作。

•数字信号发生器：用于产生各种数字信号，以测试产品在不同输入条件下的响应情况。

•示波器：用于显示和测量电压、电流等信号的波形和参数，以判断产品是否正常工作。

•多用途测试仪：集合了多种测试功能，如电压测量、电流测量、电阻测量等，可广泛应用于整机调试中的各个环节。

《电子整机装配与调试》课程标准【课程名称】电子整机装配与调试【适用专业】中等职业学校电子技术应用专业【学制】三年【建议学时】108学时1.前言1.1课程性质《电子整机装配与调试》课程是是中等职业学校电子技术应用专业的一门主干专业课程。

其任务是：使学生掌握电子技术应用专业必备的电子产品装配技术与技能，培养电子技术应用专业学生解决涉及电子产品装配技术实际问题的能力，为学生从事相关职业岗位工作打下专业技能基础；对学生进行职业意识培养和职业道德教育，提高学生的综合素质与职业能力，增强学生适应职业变化的能力，为学生职业生涯的发展奠定基础。

1.2设计思路本课程的总体设计思路是通过理实一体的教学模式，通过教学使学生能描述常用元器件和材料的规格、型号及基本特性参数，能正确检测合理选用常用元器件；掌握整机装配工艺的基本理论；能描述电子整机生产的基本工艺流程及其新技术、新工艺；能描述表面安装技术；能正确使用和维护常用工具、仪器仪表及专用装接设备；掌握电子整机的手工接线、装配、调试、装接检验的基本技能；能识读电子整机生产的技术文件。

2.课程目标2.1知识目标（1）能阐述常用元器件和材料的规格、型号及基本特性参数；（2）能阐述电子整机生产的基本工艺流程及其新技术、新工艺;（3）能描述电子整机生产的技术文件。

2.2能力目标（1）学会正确使用和维护常用工具、仪器仪表及专用装接设备；（2）能进行电子整机的手工焊接、装配、调试、接检验；（3）能读识电子整机生产的技术文件。

2.3素质目标（1）具有理论联系实际、实事是、严肃认真的科学态度；（2）树立良好职业道德，养成文明安全生产的习惯3.课程内容和要求4.实施建议4.1教材选用（1）必须依据本课程标准选用教材。

教材应充分体现任务引领特点的课程设计思想；（2）以工作任务教学形式为主线设计教材，结合课程内容的相关要求，以职业能力为线索组织教材内容；（3）教材选用应充分考虑中职学生的年龄特点和认知能力，文字表达通俗简练，采用图文并茂的形式，便于学生学习和掌握；（4）教材内容应依据企业和行业的发展实际。

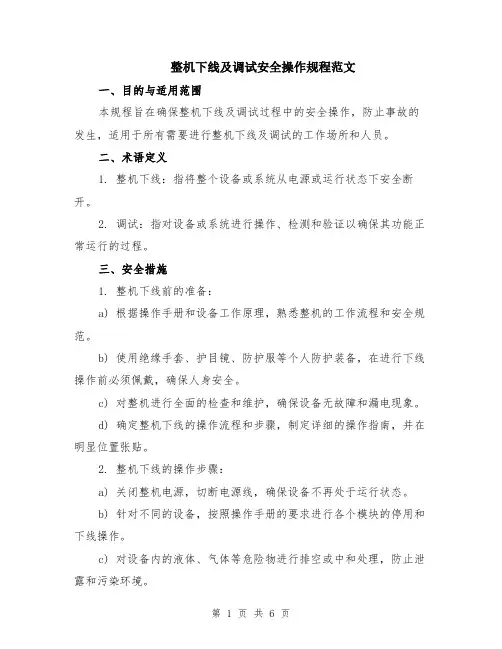

整机下线及调试安全操作规程范文一、目的与适用范围本规程旨在确保整机下线及调试过程中的安全操作，防止事故的发生，适用于所有需要进行整机下线及调试的工作场所和人员。

二、术语定义1. 整机下线：指将整个设备或系统从电源或运行状态下安全断开。

2. 调试：指对设备或系统进行操作、检测和验证以确保其功能正常运行的过程。

三、安全措施1. 整机下线前的准备：a) 根据操作手册和设备工作原理，熟悉整机的工作流程和安全规范。

b) 使用绝缘手套、护目镜、防护服等个人防护装备，在进行下线操作前必须佩戴，确保人身安全。

c) 对整机进行全面的检查和维护，确保设备无故障和漏电现象。

d) 确定整机下线的操作流程和步骤，制定详细的操作指南，并在明显位置张贴。

2. 整机下线的操作步骤：a) 关闭整机电源，切断电源线，确保设备不再处于运行状态。

b) 针对不同的设备，按照操作手册的要求进行各个模块的停用和下线操作。

c) 对设备内的液体、气体等危险物进行排空或中和处理，防止泄露和污染环境。

d) 拔出所有与电源、信号线有关的连接线，包括插头、插座等。

e) 记录下整机下线的时间和操作人员，签名确认并存档。

3. 整机调试的安全操作：a) 在整机调试前，对设备进行全面的清洗和检查，确保没有杂物或故障。

b) 在调试过程中，严格按照操作手册的要求进行操作，避免个人或设备的损伤。

c) 调试过程中，应根据设备工作状态及时记录各项参数，并及时发现并纠正异常情况。

d) 遇到设备故障或异常情况时，立即停止调试并报告相关人员，不得私自进行修理。

e) 调试结束后，对整机进行全面的检查和清洁，并记录调试结果和操作人员。

四、安全应急措施1. 如发生火灾，请立即停止整机调试，按照现场应急预案进行火灾扑灭和人员疏散。

2. 如发生人员伤害，请立即停止整机调试，及时进行急救，并报告上级主管。

3. 如发现设备或系统故障，请立即停止调试并报告上级主管，不得私自进行修理。

五、整机下线与调试安全的责任1. 设备操作人员应严格按照本规程进行整机下线和调试操作，并对操作结果负责。

电子产品整机装配装配技术是将电子零件、组件和部件按设计要求装配成整机的多种工艺的综合。

整机安装既需要有电气装配技术，又需要有机械装配技术。

因此装配技术是电子产品生产构成中极其重要的环节。

、整机装配的特点及方法一）组装特点电子产品的装配在电路上是指电子元器件在电路板上的焊接，在外形上是以具体的外壳为载体，通过连接件将它们成为一个整体的过程。

装配的主要特点：①装配是由焊接、等步骤的组合；②在装配的过程中质量难以掌控，如只能凭经验判断焊接质量，以手感判断开关等的装配质量等；③组装的工作人员之间存在差异。

二）组装方法针对具体产品，分析组装方案，选择最佳方案。

常用的组装方法有：①功能法；②组件法；③功能组件法。

二、印制电路板的组装电子元器件在电路板上的安装有机器安装和手工安装两种。

手工安装简单易行，但误装率高，效率低，机器安装速度快，误装率低，但引线成形要求严格，设备成本高。

常见的安装形式有：1）贴板安装。

它适用于防震要求高的产品。

电子元器件紧贴电路板。

如果是金属外壳的电子元器件，电路板表面又有铜箔导线，应有绝缘垫或绝缘套。

（2）悬空安装。

它适用于发热元件的安装。

电子元器件与电路板要有一定的距离，常见为4〜7mm左右。

3）垂直安装。

常见于电子元器件较密的电路板。

（4）埋头安装。

安装高度低，电子元器件抗震能力。

电子元器件的外壳埋于电路板的孔内，又称为嵌入式安装。

（5）有高度限制的安装。

电子元器件的限高安装，一般是先垂直插入，再向水平方向倾斜，以降低高度。

对质量较大的电子元器件为保证其抗震性，要做处理，保证其有足够的机械强度。

（6）支架固定安装。

对于如变压器、继电器等，常用金属支架固定。

三、装配工艺电子产品的质量好坏，除了电路设计的原因以外，更重要的还在于装配技术。

一）电子产品装配原则电子产品安装的基本原则是：前面的工序不得影响后面的工序的安装，先内后外、先轻后重、先铆后装、易碎后装。

二）组装的基本工艺要求及一般安装工艺流程1. 整机总装的基本工艺要求：（1）正确装配：①不合格的安装件不得装配；②注意安装元件的安全指标要求；③选用合适的紧固工具，掌握正确的紧固方法和合适的紧固力矩；④总装过程中不要损坏电子元器件；严格遵守安装的一般顺序，注意工序的衔接，防止工序颠倒；⑥ 操作技能应熟练掌握，严格执行三检（自检、互检、专职检验）规定。

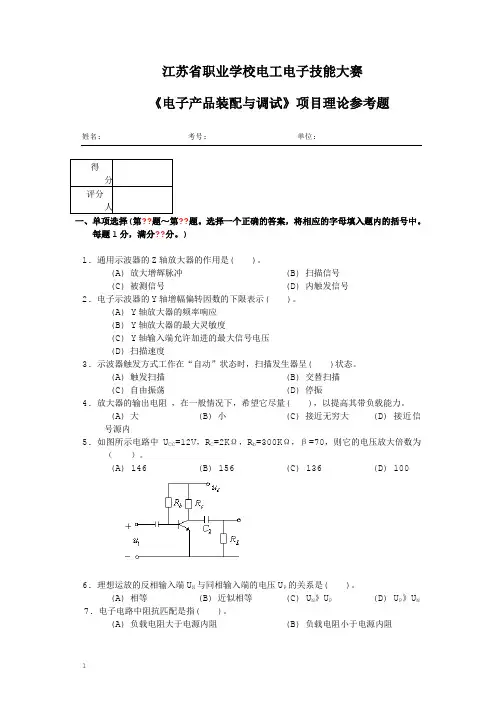

江苏省职业学校电工电子技能大赛《电子产品装配与调试》项目理论参考题姓名: 考号: 单位:得分评分人一、单项选择(第??题～第??题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题1分，满分??分。

)1. 通用示波器的Z轴放大器的作用是()。

(A) 放大增辉脉冲(B) 扫描信号(C) 被测信号(D) 内触发信号2. 电子示波器的Y轴增幅偏转因数的下限表示()。

(A) Y轴放大器的频率响应(B) Y轴放大器的最大灵敏度(C) Y轴输入端允许加进的最大信号电压(D) 扫描速度3. 示波器触发方式工作在“自动”状态时，扫描发生器呈()状态。

(A) 触发扫描(B) 交替扫描(C) 自由振荡(D) 停振4. 放大器的输出电阻，在一般情况下，希望它尽量()，以提高其带负载能力。

(A) 大(B) 小(C) 接近无穷大(D) 接近信号源内5. 如图所示电路中U CC=12V，R C=2KΩ，R b=300KΩ，β=70，则它的电压放大倍数为（）。

(A) 146 (B) 156 (C) 136 (D) 1006. 理想运放的反相输入端U N与同相输入端的电压U P的关系是()。

(A) 相等(B) 近似相等(C) U N》U P(D) U P》U N7. 电子电路中阻抗匹配是指()。

(A) 负载电阻大于电源内阻(B) 负载电阻小于电源内阻(C) 负载电阻等于电源内阻(D) 以上都不是8. 在右手定则中，感应电动势的方向与()一致。

(A) 大拇指(B) 磁力线(C) 四指(D) 磁力线反方向9. 自由振荡器的振荡频率主要由()决定。

(A) 放大元件(B) 电源电压(C) 充放电元件参数(D) 反馈程度10. 用万用表测电阻时，应选择使指针指向标度尺的()时的倍率档较为准确。

(A) 前1/3段(B) 中段(C) 后1/3段(D) 接近满刻度位置11. 印制电路板元器件的表面安装技术简称（）。

A、SMCB、SMTC、SMDD、THT12. 采用表面组装元件的优点是( )。

“医电产品组装与调试”课程改革与设计思路上海医疗器械高等专科学校李晓欧第一部分：课程性质1. 课程定位“医电产品组装与调试”课程属于“医用电子仪器与维护”专业课程体系中的综合能力培养，是一门重要的专业核心课程。

它一方面体现了培养学生医电产品装调的专业核心能力与实际动手能力，另一方面本课程既具有一定的医用电子线路理论基础，同时又便于实践操作。

2. 课程作用通过对典型医电产品的装调、检验和生产工艺管理，使学生掌握医电产品生产工艺的关键要素和流程。

培养学生“四个”能力，即将单元电路组装成整机的能力，通过软硬件调整满足整机性能指标的能力，整机检验的能力，合理设计和维护生产运作系统的能力。

3. 教学目的通过3个领域的学习，培养学生在医电产品的生产、调试、检验过程中发现问题、提出问题、分析问题和解决问题的基本技能和初步职业能力。

4. 课程标准的制定通过3家医疗器械企业的调研，进行装调岗位的职业能力分析，归纳出对应的课程结构，并转换为单元设计，最终制定出本课程的课程标准。

5. 课程目标在以学生为中心、以人才培养目标为中心、以教学工厂为中心的原则下，得出本课程的知识、技能和素质目标。

知识目标分掌握、熟悉和了解3个层次，技能目标包括了知识学习对应的能力，素质目标是知识加技能的综合。

6. 具体内容和学时分配包含5个项目，共48个学时，教学中强调在项目引领下通过具体任务驱动“做中学”。

教学重点在医电产品的工艺性，教学难点在原理分析和故障解决。

本课程前导课程包括电子技术应用、单片机技术应用与实践，后续课程包括数字化医疗仪器开发、医用电子仪器分析与维护。

具体在第4学期开设，前后课程衔接得当。

第二部分：教学设计1. 医工项目构建由调研的装配、调试、质检、生产管理4个工作岗位，归纳出对应的典型工作任务，总结出医电产品组装与调试的学习，以实现课程与岗位的对接。

选取脑电图仪作为教学载体，设计了来料识别、产品组装、产品调试、产品检验、生产管理5个项目内容。

《电子产品装配》课程标准课程名称：电子产品装配适用专业：机电设备安装与维修专业一、课程性质《电子产品装配》本课程是我校电子技术应用、物联网、机电技术应用、智能维护、机器人、电气专业“以实际动手为导向”的一门专业核心课程。
