实验 读褶皱和断层地区地质图

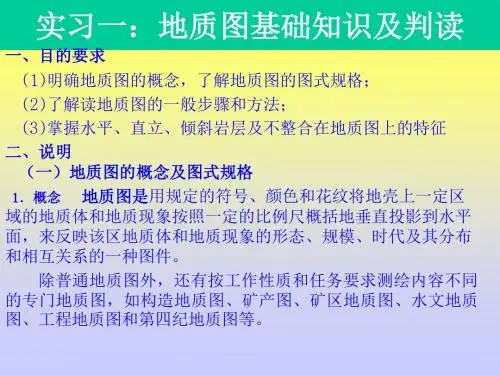

2011-2012学年第一学期《构造地质学》实验报告*名：***班级：资源勘查10-1班学号： 10号指导教师：***资源与环境工程学院资源勘查工程专业实习一地质图的基本知识及读水平岩层地质图一、目的和要求1、了解地质图、地质剖面图、地层柱状图的基本内容、用途、作图原理和图示规格2、掌握阅读地质图件的步骤和方法二、内容说明（一）地质图1、地质图是用规定的符号、色谱和花纹将地壳的一部或全部地质组成和地质现象，按一定比例尺缩小，概括投影到平面（地形图）上的图件。

用以推论该地区地质发展历史及矿产分布规律，指导找矿。

因此，地质图是地质工作者经常应用的图件。

2、一幅正式的地质图应该有图名、比例尺、图例、编制单位和编图人、编制时间等。

图名：常用整齐美观的大字书写，图名要表明图幅所在的地区和图的类型。

一般是根据该图幅内最有名的城镇或地名命名，如《山东省地质图》，《泰安幅地质图》。

图名常居中放置在图幅上方。

图号：是为了图件的保存、整理、查找方便起见而统一规定的。

一般都是用地形图的国际统一分幅和编号。

比例尺：用以表明该图的缩小程度和精度，比例尺的形式有三种类型：数字比例尺：如1:200000自然比例尺：即图上相当于自然界真正的水平长度。

线条（图解式）比例尺：将比例尺作成尺子状，上面注明单位长度所代表的实际长度。

图例：指图的内容简要示例，是地质图不可缺少的部分。

不同类型的地质图有不同的图例。

一般地质图图例是用各种规定的颜色和符号来表明地层的时代、岩性、地质界线、构造、产状要素和矿产等几个方面。

图例一般放在图的右边或下方（如图内有空白也可放在图框内），并按一定顺序排列。

“图例”两字应用醒目的字体注明。

地层图例自上而上或自左而右由新到老顺序排列，图例格子的大小长宽比一般为0.8:1.2，格内注明地层代号，涂上颜色，右边注明岩性，左边写地层或时代名称。

已确定时代的岩浆岩、变质岩要按时代顺序排列在地层图例中，没有确定时代的岩浆岩、变质岩按酸性程度，变质深浅依次排列地层图例之后。

一、板劈理：板岩所特有的连续劈理。

它发育在细粒的低级变质岩中，肉眼极难区别出劈理域或微劈石；在显微尺度上，劈理域由平行面状或交织状排列的云母或绿泥石等层状硅酸盐矿物富集成薄膜或薄层，宽约0.005毫米；微劈石由石英、长石等浅色矿物的集合组成，呈薄板状或透镜状，宽约1～0.01毫米或以下。

板劈理使板岩具有良好的可劈性，将岩石劈成十分平整的薄板。

二、劈理折射：强弱相间的岩层中,强硬层中的劈理和软弱层中的劈理以不同角度与层理相交，强硬层中为间隔劈理，与层理交角较大；软弱层中为连续劈理，与层理交角较小。

三、矩形石香肠：白云岩中的硅质条带拉断形成矩形石香肠，反映硅质能干层（强硬层）与白云岩软弱层之间的高粘性差。

（石香肠构造，各位可还记得～）不同力学性质互层的岩系受到垂直或近垂直岩层的挤压而形成。

软弱岩层被压向两侧塑性流动，夹在其中强硬岩层不易塑性变形而被拉断，构成平面上呈平行排列的长条状块段，即石香肠。

在被拉断的强硬岩层的间隔中，或由软弱层呈褶皱楔入，或由变形过程中分泌出的物质所充填。

四、透镜状石香肠：灰岩中相对强硬的白云岩形成的透镜状石香肠构造。

香肠体的两端有分泌的方解石充填，示压溶作用的存在。

五、挠曲：在水平或平缓的岩层中，由一般岩层突然变陡而表现出的膝状弯曲，或是由于岩层翘曲或其他和缓变形所形成的弯曲。

六、膝状褶皱：以早期板劈理为变形面发生褶皱，由左到右褶皱形式发生变化，既由膝状-箱状-圆弧状渐变过渡。

七、膝折：由一系列互相平行的膝折带组成的尖棱褶皱，称为膝折褶皱；两翼平直，转折端尖棱。

八、平缓褶皱：平缓褶皱是指翼间角小于180°、大于120°的褶皱。

九、开阔褶皱：翼间角为120°～70°的褶皱。

十、 W型对称褶皱：为石英岩中的W型对称褶皱。

中部褶皱较紧闭，向两侧逐渐开阔，褶皱转折端加厚，翼部减薄。

十二、不对称Ｎ型褶皱：不同褶皱层的褶皱形态的变化，强硬的硅质层（石英岩）具典型的相似褶皱的特点，较软弱的铁质层（富磁铁矿层）为顶厚褶皱。

考点8 地质构造与构造地貌1。

褶皱、断层的判断方法及构造地貌常见地质构造有褶皱和断层，褶皱包括背斜和向斜两种基本形式.列表图示如下：地质构造褶皱断层向斜背斜判断方法从形态上岩层一般向上拱起岩层一般向下弯曲岩层受力破裂并沿断裂面有明显的相对位移从岩层的新老关系上中心部分岩层较老，两翼岩层较新中心部分岩层较新，两翼岩层较老图示构造地貌未侵蚀地貌常形成山岭常形成谷地或盆地大断层，常形成裂谷或陡崖，如东非大裂谷。

断层一侧上升的岩块,常成为块状山或高地，如华山、庐山、泰山，另一侧相对下降的岩块，常形成谷地或低地，如渭河平原、汾河谷地，沿断层线常发育成沟谷，有时有泉、湖泊侵蚀后地貌背斜顶部受张力，常被侵蚀成谷地向斜槽部受挤压不易被侵蚀，常形成山岭图示1．背斜和向斜的判断（1）当岩层形态完整时，可根据岩层的弯曲方向判断地质构造，如下图中①为背斜，②为向斜。

（2）当岩层形态不完整时，可根据岩层的新老关系来判断背斜中心部分岩层较老、两翼部分岩层较新;向斜中心部分岩层较新、两翼部分岩层较老,这是判断背斜和向斜最科学的依据。

例如，下面四幅图中A、C为背斜，B、D为向斜。

2．断层的判断判断某一构造是不是断层，一是看岩体是不是受力产生破裂；二是看断裂面两侧岩块是否有明显位移；只有同时具备这两个条件的才是断层,若只有破裂但无位移，则不是断层而仅为断裂。

某地理兴趣小组在一次野外考察中，选择了一条与考察区域总体构造线方向垂直的路线，观测出露的地层，记录了观测点的相关信息并绘制了考察路线地质剖面示意图。

下表为观测点相关信息表。

完成(1）～(2)题。

地层新老关系地层代号观测点坐标新↓老C(31°38′13″N,117°50′12″E）(31°37′54″N,117°50′59″E) D（31°38′10″N，117°50′19″E)（31°37′57″N,117°50′52″E）S（31°38′05″N，117°50′32″E)（31°38′01″N,117°50′43″E）(1)该考察区域总体构造线方向为（）A．南北方向B．东西方向C．西北—东南方向D．东北—西南方向（2)该小组绘制的考察路线地质剖面示意图应为( ）【答案】(1)D (2)C【易错剖析】由于地壳运动的复杂性，仅从形态上判断背斜和向斜是不准确的，而岩层的新老关系才是判断背斜和向斜的科学依据.例如，在下面的4幅图中，只画出了背斜或向斜的地面以下的部分，若单纯凭借岩层形态判断背斜、向斜，往往会得出错误结论，我们只有借助岩层的新老关系才能得出正确结论：A—背斜，B—向斜，C—背斜，D—向斜.下图示意某地的等高线分布，从a河谷到b、c河谷的地层均由老到新。
