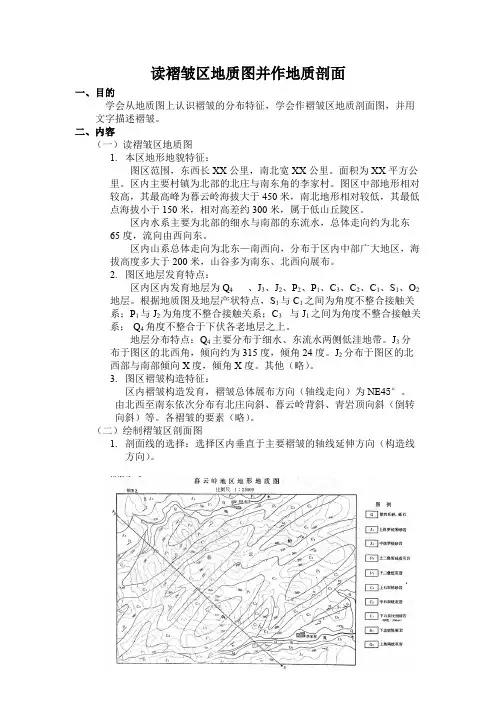

读褶皱区地质图并作地质剖面一、目的学会从地质图上认识褶皱的分布特征，学会作褶皱区地质剖面图，并用文字描述褶皱。
二、内容（一）读褶皱区地质图1.本区地形地貌特征：图区范围，东西长XX公里，南北宽XX公里。
面积为XX平方公里。
区内主要村镇为北部的北庄与南东角的李家村。
图区中部地形相对较高，其最高峰为暮云岭海拔大于450米，南北地形相对较低，其最低点海拔小于150米，相对高差约300米，属于低山丘陵区。
区内水系主要为北部的细水与南部的东流水，总体走向约为北东65度，流向由西向东。
区内山系总体走向为北东—南西向，分布于区内中部广大地区，海拔高度多大于200米，山谷多为南东、北西向展布。
2.图区地层发育特点：区内区内发育地层为Q4、J3、J2、P2、P1、C3、C2、C1、S1、O2地层。
根据地质图及地层产状特点，S1与C1之间为角度不整合接触关系；P1与J2为角度不整合接触关系；C3 与J1之间为角度不整合接触关系；Q4角度不整合于下伏各老地层之上。
地层分布特点：Q4主要分布于细水、东流水两侧低洼地带。
J3分布于图区的北西角，倾向约为315度，倾角24度。
J2分布于图区的北西部与南部倾向X度，倾角X度。
其他（略）。
3.图区褶皱构造特征：区内褶皱构造发育，褶皱总体展布方向（轴线走向）为NE45°。
由北西至南东依次分布有北庄向斜、暮云岭背斜、青岩顶向斜（倒转向斜）等。
各褶皱的要素（略）。
（二）绘制褶皱区剖面图1.剖面线的选择：选择区内垂直于主要褶皱的轴线延伸方向（构造线方向）。
2.地形曲线的绘制（同前）特别注意微地形的影响。
3.投影地质界线（同前），一定要准确。
4.Q4界线的处理与下伏地层界线的勾绘。
5.先绘制不整合面以上的地层与褶皱核部的地层，在绘制不整合面以下的地层和褶皱翼部的地层。
特别注意褶皱两翼的次级变化。
6.褶皱轴面产状的确定（见书）与剖面深部褶皱转折端位置的确定。
7.褶皱翼部地层产状不一致时，地层界线的勾绘（利用等厚原则）。
