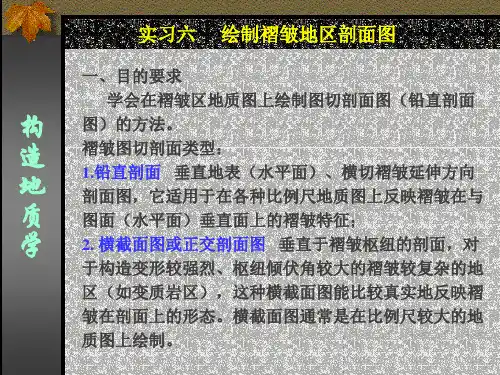

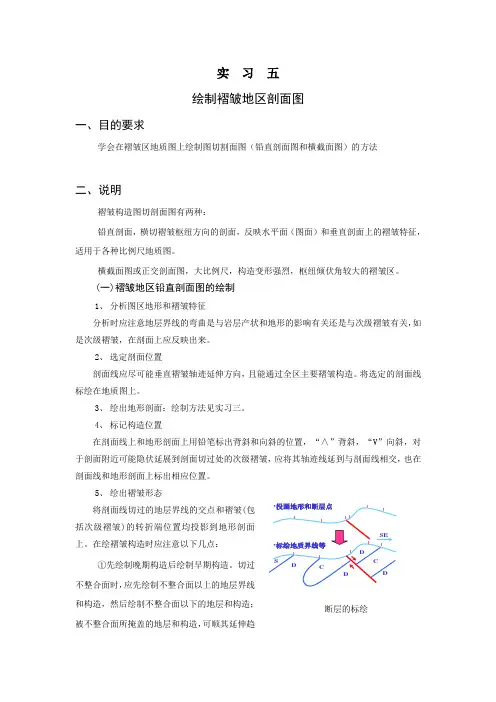

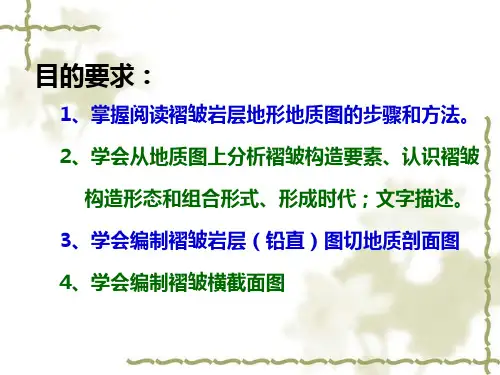

实习五绘制褶皱地区剖面图一、目的要求学会在褶皱区地质图上绘制图切割面图（铅直剖面图和横截面图）的方法二、说明褶皱构造图切剖面图有两种：铅直剖面，横切褶皱枢纽方向的剖面，反映水平面（图面）和垂直剖面上的褶皱特征，适用于各种比例尺地质图。
横截面图或正交剖面图，大比例尺，构造变形强烈，枢纽倾伏角较大的褶皱区。

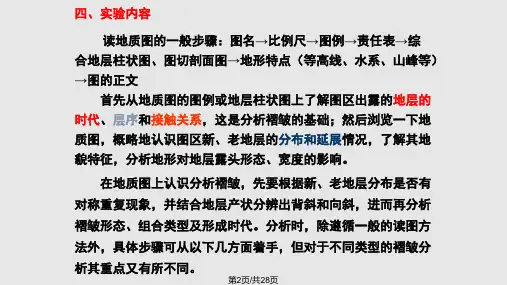

(一)褶皱地区铅直剖面图的绘制1、分析图区地形和褶皱特征分析时应注意地层界线的弯曲是与岩层产状和地形的影响有关还是与次级褶皱有关，如是次级褶皱，在剖面上应反映出来。
2、选定剖面位置剖面线应尽可能垂直褶皱轴迹延伸方向，且能通过全区主要褶皱构造。
将选定的剖面线标绘在地质图上。
3、绘出地形剖面：绘制方法见实习三。
4、标记构造位置在剖面线上和地形剖面上用铅笔标出背斜和向斜的位置，“∧”背斜，“V”向斜，对于剖面附近可能隐伏延展到剖面切过处的次级褶皱，应将其轴迹线延到与剖面线相交，也在剖面线和地形剖面上标出相应位置。
5、绘出褶皱形态将剖面线切过的地层界线的交点和褶皱(包括次级褶皱)的转折端位置均投影到地形剖面上。
在绘褶皱构造时应注意以下几点：①先绘制晚期构造后绘制早期构造。
切过不整合面时，应先绘制不整合面以上的地层界线和构造，然后绘制不整合面以下的地层和构造；被不整合面所掩盖的地层和构造，可顺其延伸趋断层的标绘势延至剖面线上，再投影到不整合面上，从此点绘出不整合面以上的地层界线和构造。
②有断裂，先绘出断裂，后绘制断裂两盘的岩层，岩体岩脉亦如此。
③绘褶皱构造时，先绘褶皱核部地层，后绘两翼地层，并注意表现出次级褶皱。
④剖面线与地层走向垂直时地层倾角画真倾角，斜交时，画视倾角。
⑤褶皱同一翼的相邻岩层的倾角相差较大时，又非断裂或不整合关系，只是岩层局部倾角变缓，变陡造成的，可按两翼同一岩层基本不变的前提，可将岩层倾角在地表按实测绘制，向深处加以修正，使之逐渐与主要协调一致。
剖面根据同一岩层厚度不变校正同翼岩层产状。
