第六章光电检测系统

光电检测系统原理光电检测系统是一种常用的传感器，广泛应用于自动化控制领域，例如机械加工、纺织、食品处理、生物化学和医疗卫生等。

其原理是利用光电器件将光信号转换为电信号，通过电路处理后，将电信号转换成机械或其他可控制的信号，实现自动检测和控制。

本文将从光电器件、处理电路、应用领域等方面进行详细介绍。

一、光电器件光电器件是光电检测系统的核心部分，其主要功能是将光信号转化为电信号，其种类包括光敏二极管（PD）、光电二极管（PH）、光励磁二极管（PC）、光电晶体管（PT）、硅光电池（PD）等。

其中，PD是一种光敏半导体器件，应用范围十分广泛。

PD中的光信号通过PN结被掺杂之后，使之成为具有光电特性的二极管，根据入射光信号的强弱，PD产生的电流也随之变化。

PH、PC、PT相比PD更加敏感，其检测范围可以覆盖可见光和红外光谱区域，使用时需要更加谨慎，但其具有相对较高的灵敏度和更快的响应速度，可以满足更高的应用需求。

硅光电池具有较高的光电转换效率，但其使用条件较为苛刻，易受温度变化等环境因素影响。

二、处理电路处理电路是光电检测系统中的第二个核心部分，主要功能是对从光电器件收集的电信号进行处理和放大，以满足后续电路的工作需要。

处理电路一般分为前端电路和后端电路两大部分。

（一）前端电路前端电路是光电检测系统中的第一级信号处理电路，主要由前放电路、驱动电路、滤波电路和保护电路组成。

前放电路的作用是放大从光电器件获得的弱电信号；驱动电路是用于对光电器件进行驱动的电路，使其在有效频率范围内工作；滤波电路则可以用来滤除杂乱的高频或低频信号；最后，保护电路则可以将前端电路和后端电路隔离，防止过高电压或过电流对后续模块造成损害。

（二）后端电路后端电路是对前端电路处理后的信号进行进一步处理和放大的电路，主要由比较电路、微处理器、放大电路、输出电路、计时电路和显示电路组成。

后端处理电路可以根据应用需要设置不同的模块，例如可通过比较电路可以实现对输入信号的阈值比较，以触发输出信号；在微处理器中可以设置一定的软件算法，用于对信号进行更加复杂的处理。

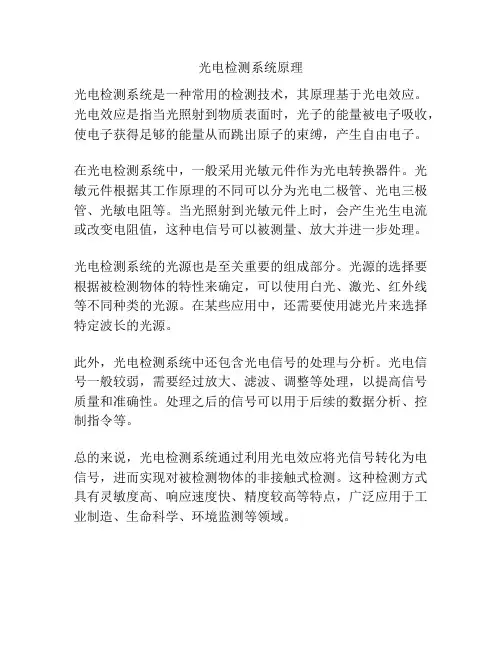

光电检测系统原理
光电检测系统是一种常用的检测技术，其原理基于光电效应。

光电效应是指当光照射到物质表面时，光子的能量被电子吸收，使电子获得足够的能量从而跳出原子的束缚，产生自由电子。

在光电检测系统中，一般采用光敏元件作为光电转换器件。

光敏元件根据其工作原理的不同可以分为光电二极管、光电三极管、光敏电阻等。

当光照射到光敏元件上时，会产生光生电流或改变电阻值，这种电信号可以被测量、放大并进一步处理。

光电检测系统的光源也是至关重要的组成部分。

光源的选择要根据被检测物体的特性来确定，可以使用白光、激光、红外线等不同种类的光源。

在某些应用中，还需要使用滤光片来选择特定波长的光源。

此外，光电检测系统中还包含光电信号的处理与分析。

光电信号一般较弱，需要经过放大、滤波、调整等处理，以提高信号质量和准确性。

处理之后的信号可以用于后续的数据分析、控制指令等。

总的来说，光电检测系统通过利用光电效应将光信号转化为电信号，进而实现对被检测物体的非接触式检测。

这种检测方式具有灵敏度高、响应速度快、精度较高等特点，广泛应用于工业制造、生命科学、环境监测等领域。

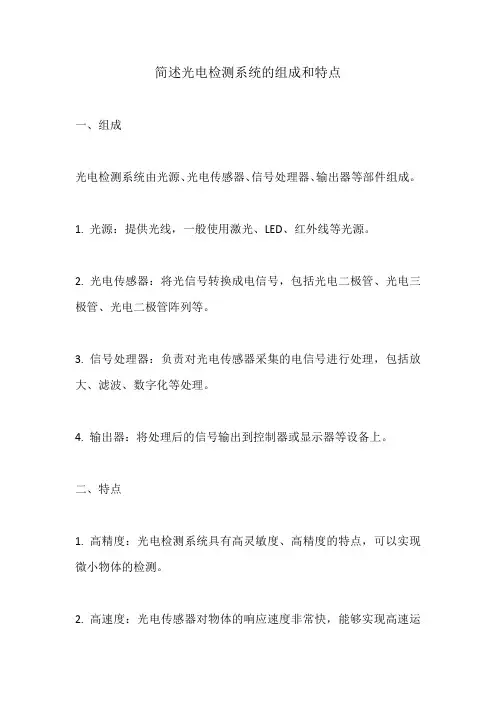

简述光电检测系统的组成和特点
一、组成
光电检测系统由光源、光电传感器、信号处理器、输出器等部件组成。

1. 光源：提供光线，一般使用激光、LED、红外线等光源。

2. 光电传感器：将光信号转换成电信号，包括光电二极管、光电三极管、光电二极管阵列等。

3. 信号处理器：负责对光电传感器采集的电信号进行处理，包括放大、滤波、数字化等处理。

4. 输出器：将处理后的信号输出到控制器或显示器等设备上。

二、特点
1. 高精度：光电检测系统具有高灵敏度、高精度的特点，可以实现微小物体的检测。

2. 高速度：光电传感器对物体的响应速度非常快，能够实现高速运
动物体的检测。

3. 非接触式：光电检测系统是一种非接触式检测技术，不会对被检测物体造成损伤。

4. 应用广泛：光电检测系统被广泛应用于工业自动化、电子设备、医疗器械等领域，为产品质量的提高和生产效率的提升做出了重要贡献。

光电检测系统的工作原理及应用概述光电检测系统是利用光电传感器来实现对光信号的检测和测量的一种系统。

它通过将光信号转化为电信号进行处理和分析，广泛应用于工业自动化、仪器仪表、机器视觉、安防监控等领域。

本文将介绍光电检测系统的工作原理及其在各个领域的应用。

工作原理光电检测系统的工作原理是将光信号转化为电信号，并通过电路进行处理和分析。

光电传感器是光电检测系统的核心组件，它可以将光信号转化为电信号。

光电传感器光电传感器主要由光电二极管（Photodiode）、光敏电阻（Photocell）和光电管（Phototube）等组成。

光电二极管是最常见的光电传感器之一，其工作原理是利用半导体材料对光的敏感性，在光照下产生电流。

光电二极管可根据光照强度的变化产生不同的电流信号，实现对光信号的检测和测量。

信号处理电路光电检测系统中的信号处理电路主要用于放大、滤波和处理光电传感器产生的微弱电信号。

通过增加电流放大器、滤波器和信号处理器等电路，可以提高系统对光信号的灵敏度和稳定性。

同时，信号处理电路还可以对电信号进行模数转换和数字信号处理，进一步对光信号进行分析和判断。

应用领域光电检测系统在各个领域有广泛的应用，以下是几个常见的应用领域：工业自动化光电检测系统在工业自动化领域中起到了重要作用。

它可以用于物料检测、位置判断和传感器触发等任务。

光电传感器可以检测到物体的存在与否，实现对物体的自动识别和测量。

在流水线上，光电检测系统可以实现对物体的计数和判断，提高生产效率和质量。

仪器仪表光电检测系统在仪器仪表领域中也有广泛的应用。

例如，在光谱仪中，光电传感器可以将光信号分解为不同波长的光谱，并进行光谱分析和测量。

在激光测距仪中，光电检测系统可以利用光信号的反射时间来测量目标物体与传感器的距离。

机器视觉光电检测系统在机器视觉领域中也被广泛应用。

它可以用于图像传感和边缘检测等任务。

利用光电传感器对光信号的感知和分析，可以实现对图像的自动采集、处理和判断。

光电检测系统应用举例和原理光电检测系统是一种利用光电效应原理将光信号转换为电信号进行测量、控制或信息处理的装置。

其基本工作原理包括以下几个步骤：
1. 光电转换：当光线照射到光电元件（如光敏二极管、光电倍增管、光电池等）上时，光能被转换为电能。

这一过程基于光电效应，即在特定条件下，光子与材料相互作用可导致电子从价带跃迁至导带，从而产生电流。

2. 信号放大与处理：产生的微弱光电流通常需要经过放大电路进行放大以提高信噪比，并通过滤波、整形等手段将其转化为可以进一步分析和应用的电信号。

3. 信息读取与输出：处理后的电信号可以根据具体应用要求，通过显示设备显示测量结果，或者连接到控制系统实现自动控制功能。

光电检测系统的应用举例包括但不限于：
光电开关：用于检测物体的存在与否或位置变化，例如在自动化生产线中判断物料是否到达指定位置。

光电转速计：通过检测旋转物体上的标记反射回来的光强度变化来测定转速，广泛应用于电机、风扇等各种机械设备的速度监控。

汽油液面检测：在汽车油箱内使用反射型光电传感器，根据反射回来的光强变化判断汽油液位的高度。

厚度测量：在工业生产中，可通过非接触式光电检测技术，利用透射或反射原理测量薄膜、板材等的厚度。

光电检测系统的组成及特点由于被测对象复杂多样，故检测系统的结构也不尽相同。

一般电子检测系统是由传感器、信号调理器和输出环节三部分组成。

传感器处于被测对象与检测系统的接口处，是一个信号变换器。

它直接从被测对象中提取被测量的信息，感受其变化，并转化成便于测量的电参数。

有传感器检测到的信号一般为电信号。

它不能直接满足输出的要求，需要进一步的变换、处理和分析，即通过信号调理电路将其转换为标准的电信号，输出给输出环节。

根据检测系统输出的目的和形式的不同，输出环节主要显示与记录装置、数据通信接口和控制装置。

传感器的信号调理电路是由传感器的类型和对输出信号的要求决定的。

不同的传感器具有不同的输出信号。

能量控制型传感器输出的是电参数的变化，需采用电桥电路将其转换成电压的变化，而电桥电路输出的电压信号幅度较小，共模电压又很大，需要用仪表放大器进行放大，在能量转换型传感器输出的电压、电流信号中一般都含有较大的噪声信号，需加滤波电路提取有用的信号，而滤波出无用的噪声信号。

而且，一般能量型传感器输出的电压信号幅度都很低，也许才用仪表放大器进行放大。

与电子系统载波相比，光电系统载波的频率提高了几个数量级。

这种频率量级上的变化使光电系统在实现方法上发生了质变，在功能上也发生了质的飞跃。

主要表现在载波容量、角分辨率、距离分辨率和光谱分辨率大为提高，因此，在信道、雷达、通信、精导、导航、测量等领域获得广泛应用。

应用到这些场合的光电系统的具体构成形式尽管各不相同，但有一个共同的特征，即都具有发射机、光学信道和光接收机这一环节。

光电系统通常分为主动式和被动式两类。

在主动式光电系统中，光发射机主要由光源（例如激光器）和调制器构成；在被动式光电系统中，光发射机为被测物体的热辐射发射。

光学信道和光接收机对两者是完全相同的。

所谓光学信道，主要是指大气、空间、水下和光纤。

光接收机是用于收集入射的光信号并加以处理、恢复光载波的信息，包括三个基本模块。
