单相短路电流计算公式在电力系统运行中,单相短路电流是一项重要的参数,用于评估电路和设备的能力来承受系统中的故障电流。
单相短路电流通常指的是在系统中只有一条相线出现短路故障时的电流。
1.短路电流的计算公式:公式1:I=U/Z其中I:短路电流(单位:安培,A)U:电源电压(单位:伏特,V)Z:总阻抗(单位:欧姆,Ω)该公式适用于计算直接短路情况下的短路电流,即电源直接连接到短路点。
2.考虑电源阻抗的短路电流计算公式:公式2:I=U/(Zs+Zt)其中I:短路电流(单位:安培,A)U:电源电压(单位:伏特,V)Zs:短路点阻抗(单位:欧姆,Ω)Zt:电源阻抗(单位:欧姆,Ω)该公式适用于考虑了电源阻抗的短路电流计算,即在电源与短路点之间存在阻抗的情况下。
3.考虑变压器的短路电流计算公式:公式3:I=U/(Zs+Zt/Zv)其中I:短路电流(单位:安培,A)U:电源电压(单位:伏特,V)Zs:短路点阻抗(单位:欧姆,Ω)Zt:电源阻抗(单位:欧姆,Ω)Zv:变压器短路阻抗(单位:欧姆,Ω)该公式适用于考虑了变压器短路阻抗的短路电流计算,即在电源、变压器与短路点之间都存在阻抗的情况下。
在实际的电力系统中,单相短路电流的计算还涉及到更多的参数和考虑因素,如线路长度、电缆电阻、电源类型等。
此外,还需要选择合适的电源模型和阻抗模型。
需要注意的是,以上提到的公式只是计算短路电流的一种常用方法,实际计算中应根据具体情况选择合适的公式,并仔细考虑各项参数及其相互关系。
此外,短路电流的计算结果还需要与设备的额定短路电流进行对比,确保设备能够安全运行。
总结起来,单相短路电流的计算是电力系统设计和运行中的一项重要任务,需要考虑多个参数和因素。
以上提到的公式仅为常用的计算方法,实际计算中应根据具体情况选择合适的公式,并进行详细的计算和分析。
教学目标:掌握短路电流热效应和电动力效应的实用计算。
重点:短路电流的效应实用计算方法。
难点:短路电流的效应计算公式。
一、短路电流电动力效应1.电动力:载流导体在相邻载流导体产生的磁场中所受的电磁力。
当电力系统中发生三相短路后,导体流过冲击短路电流时必然会在导体之间产生最大的电动力。
2.电动力的危害:引起载流导体变形、绝缘子损坏,甚至于会造成新的短路故障。
3.两平行导体间最大的电动力载流导体之间电动力的大小,取决于通过导体电流的数值、导体的几何尺寸、形状以及各相安装的相对位置等多种因素。
(N)式中:i1 、i2—通过两根平行导体的电流瞬时最大值,A;L—平行导体长度,(m);ɑ—导体轴线间距离,(m);K f—形状系数。
形状系数K f:表明实际通过导体的电流并非全部集中在导体的轴线位置时,电流分布对电动力的影响。
实际工程中,三相母线采用圆截面导体时,当两相导体之间的距离足够大,形状系数K f取为1;对于矩形导体而言,当两导体之间的净距大于矩形母线的周长时,形状系数K f可取为1。
电动力的方向:两个载流导体中的电流方向相同时,其电动力为相互吸引;两个载流导体中的电流方向相反时,其电动力为相互排斥。
4.两相短路时平行导体间的最大电动力发生两相短路时,平行导体之间的最大电动力F(2)(N):(N)式中:—两相短路冲击电流,(A)。
5.三相短路时平行导体之间的最大电动力发生三相短路时,每相导体所承受的电动力等于该相导体与其它两相之间电动力的矢量和。
三相导体水平布置时,由于各相导体所通过的电流不同,所以边缘相与中间相所承受的电动力也不相同。
边缘相U相与中间相V相导体所承受的最大电动力、分别为:(N)(N)式中:—三相冲击短路电流,(A)。
发生三相短路后,母线为三相水平布置时中间相导体所承受的电动力最大。
计算三相短路时的最大电动力时,应按中间相导体所承受的电动力计算。
6.短路电流电动力效验当系统中同一处发生三相或两相短路时,短路处三相冲击短路电流与两相冲击短路电流之比为。
发电机短路电流计算公式
发电机短路电流计算公式如下:
短路电流=额定电压/ (短路阻抗+阻抗内降)
其中,短路阻抗是指发电机的短路阻抗,通常用相对单位即短路
电压标定值表示,可以通过测量或者设备参数查表获取;阻抗内降是
指由于发电机的额定电流、发热、剩磁等原因导致的内部阻抗的降低。
拓展:
发电机短路电流是指在发电机短路故障状态下通过故障点的电流。
短路故障是指发电机绕组之间或与地之间发生直接连接的故障,例如
绕组间相间短路、对地短路等。
短路电流是短路故障时内部电机的负
载电流,具有很高的电能和热能,对设备和系统安全运行带来威胁。
对于发电机的短路电流计算,需要考虑短路故障类型、发电机的
参数、运行状态等因素。
通常,短路电流会远远高于额定电流,因此
在设计和运行发电机系统时需要合理考虑短路电流带来的影响。
1、短路电流的计算方法:1.1、两相短路电流计算公式:I=∑R=R1/K+Rb+R2∑X=Xx+X1/K+Xb+X2式中:I——两相短路电流,A∑R、∑X——短路回路内一相电阻、电抗值的总和,ΩXx——根据三相短路容量计算的系统电抗值,ΩR1、X1——高压电缆的电阻、电抗值,ΩKb——变压器变压比Rb、Xb——变压器的电阻、电抗值,ΩR2、X2——低压电缆的电阻、电抗值,ΩUe——变压器二次侧额定电压,V1.2、三相短路电流计算公式:I=1.15 I2、电缆线路短路保护2.1、1200V及以下电网中电磁式过电流继电器的整定2.1.1、保护干线装置公式:Iz≥IQe+Kx∑Ie式中:IQe——最大容量电动机额定起动电流,A,为电动机额定电流的6.0~7.0倍。
∑Ie——其余电动机额定电流之和,AKx——需用系数,取0.5~1.0,一般取1.0。
2.1.2、校验公式:≥1.5若线路上串联两台以上开关(其间无分支线路),则上一级开关整定值,也应按下一级开关保护范围最远点的两相短路电流来校验,校验灵敏度应满足1.2~1.5的要求,以保证双重保护的可靠性。
若校验不满足时,应采取以下措施:1.加大干线或支线电缆截面。
2.设法减少低压电缆线路的长度。
3.采用相敏保护器或软起动等新技术提高灵敏度。
4.更换大容量变压器或采取变压器并联。
5.增设分段保护开关。
6.采用移动变电站或移动变压器。
2.2、电子保护器的整定:2.2.1、电磁起动器中电子保护器过流整定公式:Iz≤Ie当运行中电流超过Iz时视为过载,电子保护器延时动作;当运行中电流达到8Iz时视为短路,电子保护器瞬时动作。
2.2.2、校验公式:≥1.2若校验不满足时,应采取以下措施:1.加大干线或支线电缆截面。
2.设法减少低压电缆线路的长度。
3.采用相敏保护器或软起动等新技术提高灵敏度。
4.更换大容量变压器或采取变压器并联。
5.增设分段保护开关。
6.采用移动变电站或移动变压器。

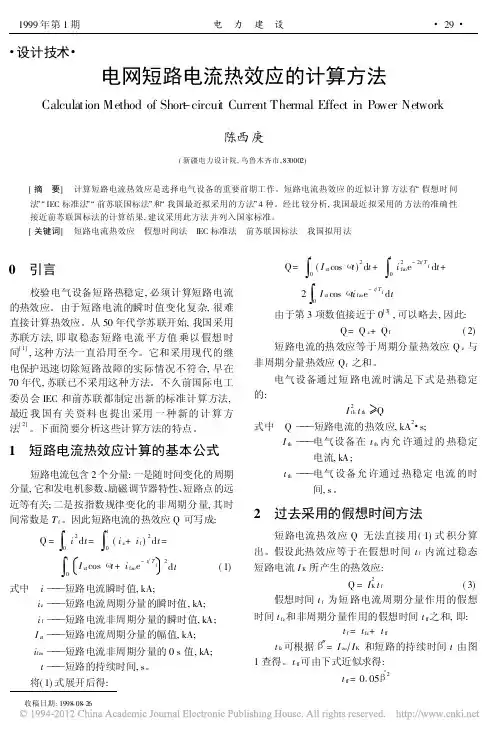

短路电流热效应的计算方法短路电流热效应可是个挺有趣又有点小复杂的事儿呢。
咱们先得知道短路电流热效应是啥。
简单说呀,就是当电路发生短路的时候,电流会突然变得很大,这么大的电流在短时间内会产生很多热量,这个热量的效应就是我们要研究的啦。
那怎么计算呢?这里面有个公式哦。
一般来说,短路电流热效应Q等于一个积分,就是从短路开始时刻到短路切除时刻,i²Rdt的积分。
这里的i就是短路电流,R呢就是电路的电阻,t就是时间啦。
不过这个公式看起来有点头疼,实际计算的时候,我们常常会做一些简化。
如果短路电流是个恒定的值,那计算就简单多啦。
就直接是Q = I²Rt,这里的I 就是短路电流的有效值。
就好像我们知道一个大力士(短路电流)一直在用力(电流通过电阻做功发热),那产生的热量就可以这么简单地算出来。
在实际的电力系统里呀,短路电流可不是一直不变的,它是随着时间变化的。
这个时候呢,我们就得分段来考虑啦。
比如说,在短路刚开始的瞬间,有个很大的冲击电流,这个冲击电流产生的热量在很短时间内就有个小爆发。
然后呢,随着时间推移,电流会慢慢稳定一点,我们就得按照不同阶段的电流值和对应的时间来分别计算热量,最后再把这些热量加起来。
还有哦,如果我们知道短路电流的一些参数,像它的周期分量和非周期分量,也能计算热效应。
周期分量产生的热量和非周期分量产生的热量都要算进去。
就像把两个小伙伴做的事儿(产生热量)都得统计起来一样。
计算短路电流热效应可重要啦。
因为这个热量如果太大,会对电路里的设备造成很大的损害,就像大火会烧坏东西一样。
所以呢,工程师们得好好计算这个热效应,这样才能选择合适的设备,让电路能够安全稳定地运行,就像给电路里的设备穿上合适的保护服,让它们不怕短路这个小怪兽啦。

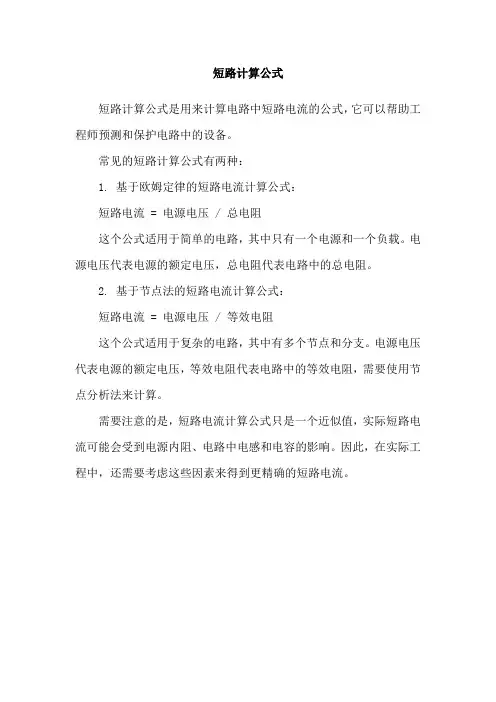

短路计算公式
短路计算公式是用来计算电路中短路电流的公式,它可以帮助工程师预测和保护电路中的设备。
常见的短路计算公式有两种:
1. 基于欧姆定律的短路电流计算公式:
短路电流 = 电源电压 / 总电阻
这个公式适用于简单的电路,其中只有一个电源和一个负载。
电源电压代表电源的额定电压,总电阻代表电路中的总电阻。
2. 基于节点法的短路电流计算公式:
短路电流 = 电源电压 / 等效电阻
这个公式适用于复杂的电路,其中有多个节点和分支。
电源电压代表电源的额定电压,等效电阻代表电路中的等效电阻,需要使用节点分析法来计算。
需要注意的是,短路电流计算公式只是一个近似值,实际短路电流可能会受到电源内阻、电路中电感和电容的影响。
因此,在实际工程中,还需要考虑这些因素来得到更精确的短路电流。

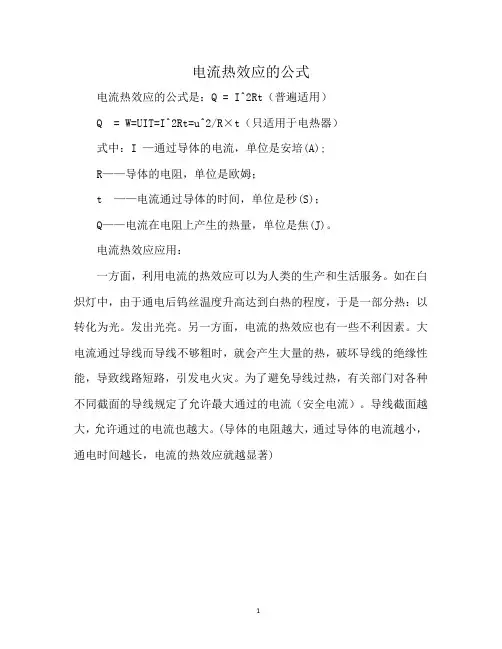

电流热效应的公式
电流热效应的公式是:Q = I^2Rt(普遍适用)
Q = W=UIT=I^2Rt=u^2/R×t(只适用于电热器)
式中:I —通过导体的电流,单位是安培(A);
R——导体的电阻,单位是欧姆;
t ——电流通过导体的时间,单位是秒(S);
Q——电流在电阻上产生的热量,单位是焦(J)。
电流热效应应用:
一方面,利用电流的热效应可以为人类的生产和生活服务。
如在白炽灯中,由于通电后钨丝温度升高达到白热的程度,于是一部分热:以转化为光。
发出光亮。
另一方面,电流的热效应也有一些不利因素。
大电流通过导线而导线不够粗时,就会产生大量的热,破坏导线的绝缘性能,导致线路短路,引发电火灾。
为了避免导线过热,有关部门对各种不同截面的导线规定了允许最大通过的电流(安全电流)。
导线截面越大,允许通过的电流也越大。
(导体的电阻越大,通过导体的电流越小,通电时间越长,电流的热效应就越显著)
1。
电流热效应计算公式口诀电流热效应是指电流通过导体时产生的热量,其计算公式为I^2Rt=Q,其中I 为电流强度,R为电阻,t为时间,Q为产生的热量。
这个公式口诀可以帮助我们快速计算电流通过导体时产生的热量,下面我们来详细解释一下这个公式口诀的含义和应用。
首先,我们来看一下公式中的每个参数的含义:I,电流强度,单位为安培(A),表示单位时间内通过导体的电荷量。
R,电阻,单位为欧姆(Ω),表示导体对电流的阻碍程度。
t,时间,单位为秒(s),表示电流通过导体的时间。
Q,热量,单位为焦耳(J),表示电流通过导体时产生的热量。
接下来,我们来解释一下这个公式口诀的含义:I^2Rt,表示电流通过导体时产生的热量,其中I^2表示电流强度的平方,R表示电阻,t表示时间。
Q,表示电流通过导体时产生的热量,可以通过I^2Rt来计算。
这个公式口诀可以帮助我们快速计算电流通过导体时产生的热量,下面我们来举一个例子来说明一下。
假设一个电阻为10欧姆的导体,通过5安培的电流,持续10秒钟,我们来计算一下通过这个导体时产生的热量。
根据公式口诀I^2Rt=Q,我们可以将参数代入公式中进行计算:I^2=5^2=25。
R=10。
t=10。
将这些参数代入公式中,得到:251010=2500焦耳。
所以通过这个导体时产生的热量为2500焦耳。
通过这个例子,我们可以看到使用这个公式口诀可以快速准确地计算电流通过导体时产生的热量,这对于工程和物理实验中的热效应计算非常有用。
除了计算电流通过导体时产生的热量,这个公式口诀还可以应用于其他方面,比如计算电路中的电阻发热、电器设备的功率损耗等。
在工程和物理实验中,我们经常会遇到需要计算热效应的情况,这时候这个公式口诀就非常有用了。
总之,电流热效应计算公式口诀I^2Rt=Q可以帮助我们快速准确地计算电流通过导体时产生的热量,对于工程和物理实验中的热效应计算非常有用。
希望大家能够掌握这个公式口诀,并在实际应用中灵活运用,提高工作和实验效率。
导体检验热稳定最小截面公式1. 热稳定的概念。
- 在短路时,导体要承受短路电流产生的热量而不致损坏,这就需要检验导体的热稳定性。
热稳定是指电气设备承受短路电流热效应而不致损坏的能力。
- 根据焦耳定律,电流通过导体会产生热量Q = I^2Rt。
在短路情况下,短路电流I很大,持续时间t较短。
- 设短路电流的稳态值为I_∞,短路电流的非周期分量初始值为i_np0,短路开始到短路电流达到稳态值所经过的时间为t_ima(一般取0.2s),短路电流热效应Q_k的计算要考虑短路电流的周期分量和非周期分量产生的热量。
- 对于短路电流周期分量产生的热量Q_p,Q_p=∫_0^tI_p^2(t)Rdt,经推导可得Q_p=I_∞^2Rt_ima(近似计算)。
- 对于短路电流非周期分量产生的热量Q_np,Q_np=∫_0^ti_np^2(t)Rdt,经推导可得Q_np=T_aI_np0^2,其中T_a为非周期分量等效时间(与短路点的位置等因素有关)。
- 总的短路电流热效应Q_k=Q_p + Q_np。
- 根据导体材料的热特性,设导体在短路时允许的最高温度为θ_k,正常运行时的温度为θ_L,导体的热容量与材料有关,用C表示。
根据热量平衡关系Q_k=C(θ_k-θ_L)m,其中m为导体的质量。
- 对于形状规则的导体(如圆形截面导体),m=ρ_mlS,其中ρ_m为导体材料的密度,l为导体长度,S为导体截面面积。
3. 公式中各参数的含义及取值。
- S:导体的截面面积,单位为mm^2等。
- Q_k:短路电流热效应,单位为A^2· s,计算时需按照前面所述方法准确计算短路电流周期分量和非周期分量产生的热量之和。
- C:与导体材料有关的热容量系数,不同材料取值不同,例如铜导体和铝导体的C值不同。
- ρ_m:导体材料的密度,单位为kg/m^3等,铜的密度约为8900kg/m^3,铝的密度约为2700kg/m^3。
- θ_k:导体在短路时允许的最高温度,不同材料和绝缘类型的导体θ_k取值有规定,例如对于裸铜导体一般取300^∘C。
教学目标:掌握短路电流热效应和电动力效应的实用计算。
重点:短路电流的效应实用计算方法。
难点:短路电流的效应计算公式。
一、短路电流电动力效应1.电动力:载流导体在相邻载流导体产生的磁场中所受的电磁力。
当电力系统中发生三相短路后,导体流过冲击短路电流时必然会在导体之间产生最大的电动力。
2.电动力的危害:引起载流导体变形、绝缘子损坏,甚至于会造成新的短路故障。
3.两平行导体间最大的电动力载流导体之间电动力的大小,取决于通过导体电流的数值、导体的几何尺寸、形状以及各相安装的相对位置等多种因素。
(N)式中:i1 、i2—通过两根平行导体的电流瞬时最大值,A;L—平行导体长度,(m);ɑ—导体轴线间距离,(m);K f—形状系数。
形状系数K f:表明实际通过导体的电流并非全部集中在导体的轴线位置时,电流分布对电动力的影响。
实际工程中,三相母线采用圆截面导体时,当两相导体之间的距离足够大,形状系数K f取为1;对于矩形导体而言,当两导体之间的净距大于矩形母线的周长时,形状系数K f可取为1。
电动力的方向:两个载流导体中的电流方向相同时,其电动力为相互吸引;两个载流导体中的电流方向相反时,其电动力为相互排斥。
4.两相短路时平行导体间的最大电动力发生两相短路时,平行导体之间的最大电动力F(2)(N):(N)式中:—两相短路冲击电流,(A)。
5.三相短路时平行导体之间的最大电动力发生三相短路时,每相导体所承受的电动力等于该相导体与其它两相之间电动力的矢量和。
三相导体水平布置时,由于各相导体所通过的电流不同,所以边缘相与中间相所承受的电动力也不相同。
边缘相U相与中间相V相导体所承受的最大电动力、分别为:(N)(N)式中:—三相冲击短路电流,(A)。
发生三相短路后,母线为三相水平布置时中间相导体所承受的电动力最大。
计算三相短路时的最大电动力时,应按中间相导体所承受的电动力计算。
6.短路电流电动力效验当系统中同一处发生三相或两相短路时,短路处三相冲击短路电流与两相冲击短路电流之比为。
电流热效应公式
电流热效应公式是用来衡量电流通过电路时产生的热效应的公式。
它可以用来计算电流通过一段电路时产生的热量。
电流热效应公式的简单形式如下:Q = I2Rt,其中Q代表所产生的热量,I代表电流,R代表电阻,t代表时间。
因此,电流热效应公式可以用来计算电流通过一段电路时产生的热量。
当电流增加时,所产生的热量也会增加,当电阻增加时,也会增加所产生的热量。
电流热效应公式的应用非常广泛,它可以用来计算电子电路中电流通过线路时所产生的热量,从而可以更好地设计电子系统,避免由于过热而导致的系统损坏。
此外,电流热效应公式还可以用来衡量电动机和电力系统中电流通过线路时所产生的热量,从而可以更好地设计系统,避免过热而导致的系统损坏。
电流热效应公式还可以用来计算电缆中电流通过时所产生的热量,从而更好地设计电缆系统,避免由于过热而导致的系统损坏。
电流热效应公式可以说是一种重要的工具,它可以用来衡量电流通过电路时产生的热量,从而可以更好地设计电子电路、电动机和电
力系统以及电缆系统,以避免由于过热而导致的系统损坏。
电流热效应计算公式
电流热效应计算公式是电子和电力领域中实施电流热效应计算的基础。
它可以用来求解电流通过一定线路时,通过该线路所产生的热量。
电流热效应计算公式可以用下面的形式表示:Q = I^2 × R × t,其中Q表示通过该线路的电流产生的热量,I表示电流的值,R表示线路的电阻值,t表示电流通过该线路的时间。
根据电流热效应计算公式,可以计算出电流通过某一线路时,所产生的热量。
例如,当电流值为2A,线路电阻为0.5Ω,电流通过该线路的时间为2s时,则电流通过该线路所产生的热量可以计算为:Q = 2^2 × 0.5 Ω × 2s = 4 J。
另外,在实际应用中,电流热效应计算公式还可以用来估计电路连接的组件所受的热量,包括电阻、电容和电感等。
例如,当电阻值为0.5Ω,电流值为2A,电流通过该线路的时间为2s时,电阻所受的热量可以计算为:Q=2^2 × 0.5 Ω × 2s = 4 J。
同样,当电容值为2F,电压值为10V,电流通过该线路的时间为2s时,电容所受的热量可以计算为:Q=10^2 × 2F × 2s = 400 J。
由此可见,电流热效应计算公式是一种非常实用的工具,可以用来估算电路中组件所受的热量。
虽然它的计算结果只是大致的估计值,
但它依然是一种重要的数学工具,可以让我们更准确地了解电路中的电流热效应。
短路电流热效应公式
短路电流热效应公式
在电力系统中,电流会在电路中产生热量,尤其是在短路发生时。
短路电流热效应公式用于计算短路过程中的温升和热损耗。
以下是一
些相关公式及其解释:
短路电流的计算公式
1.短路电流幅值公式:[Is = (Uk / Zk) * e^(jθ)](
–Is: 短路电流的幅值
–Uk: 额定电压
–Zk: 短路阻抗的复数表示
–θ: 短路电流的相位角
该公式表示短路电流的幅值与额定电压Uk和短路阻抗Zk之间的关系。
2.短路电流的相位角公式:[θ = θk - φ](
–θ: 短路电流的相位角
–θk: 短路阻抗的相角
–φ: 短路时电压与电流之间的相角差
该公式表示短路电流的相位角与短路阻抗的相角和电压/电流相角差之间的关系。
短路电流热效应计算公式
3.短路电流对应的温升公式:[ΔT = K * Is^2 * t](
–ΔT: 电流对应的温升
–K: 热损耗系数
–Is: 短路电流的幅值
–t: 短路持续时间
该公式表示短路电流的幅值平方乘以短路持续时间与热损耗系数之间的关系。
4.短路电流对应的热损耗公式: [P_loss = K *
Is^2](
–P_loss: 短路电流对应的热损耗
–K: 热损耗系数
–Is: 短路电流的幅值
该公式表示短路电流的幅值平方与热损耗系数之间的关系。
示例解释
假设某电力系统的额定电压为1kV,短路阻抗为2 + j3Ω,短路
电流相位角为30°,电压与电流相角差为20°,短路持续时间为秒。
根据短路电流幅值公式可得:Is = (Uk / Zk) * e^(jθ) = (1000 / (2 + j3)) * e^(j30°) = * e^(j30°)
根据短路电流的相位角公式可得:θ = θk - φ = 30° - 20° = 10°
根据短路电流对应的温升公式可得:ΔT = K * Is^2 * t = K * ()^2 *
根据短路电流对应的热损耗公式可得: P_loss = K * Is^2 = K
* ()^2
以上是关于短路电流热效应的相关公式和一个示例解释。
电力系
统中合理计算和预估短路电流的热效应对于系统的安全运行至关重要。
短路电流热效应公式的参数解释
在短路电流热效应公式中,以下是一些常见参数的解释:
•Is:短路电流的幅值。
它表示短路条件下通过电路的电流大小。
短路电流越大,产生的热效应也越明显。
•Uk:额定电压。
它是电力系统中设备和线路的额定电压,用于计算短路电流的幅值。
•Zk:短路阻抗的复数表示。
它是电力系统中设备和线路的短路阻抗,用于计算短路电流的幅值和相位角。
•θ:短路电流的相位角。
它表示短路电流在复平面上的位置,通过短路电流幅值公式和短路电流相位角公式可以计算得到。
•θk:短路阻抗的相角。
它表示短路阻抗在复平面上的位置。
•φ:短路时电压与电流之间的相角差。
它表示电压和电流在相位上的差异,通过短路电流相位角公式可以计算得到。
•ΔT:电流对应的温升。
它表示短路电流产生的热量,用于评估系统中设备的热损耗和温度变化。
•K:热损耗系数。
它是一个常数,用于计算短路电流产生的热损耗和温升。
•t:短路持续时间。
它表示短路在系统中持续的时间长度。
示例解释
假设某电力系统的额定电压为1kV,短路阻抗为2 + j3Ω,短路
电流相位角为30°,电压与电流相角差为20°,短路持续时间为1秒。
根据短路电流幅值公式可得:Is = (Uk / Zk) * e^(jθ) = (1000 / (2 + j3)) * e^(j30°) = (1000 / sqr t(2^2 + 3^2)) *
cos(30°) + j * (1000 / sqrt(2^2 + 3^2)) * sin(30°) = *
cos(30°) + j * * sin(30°) = + j *
根据短路电流的相位角公式可得:θ = θk - φ = 30° - 20° = 10°
根据短路电流对应的温升公式可得:ΔT = K * Is^2 * t = K * (^2 + ^2) * 1 = K *
根据短路电流对应的热损耗公式可得: P_loss = K * Is^2 = K
* (^2 + ^2) = K *
以上是关于短路电流热效应计算公式的一些解释,并给出了一个
具体示例的计算过程。
这些公式可以帮助工程师评估电力系统中短路
电流的热效应,以确保系统的安全运行。
