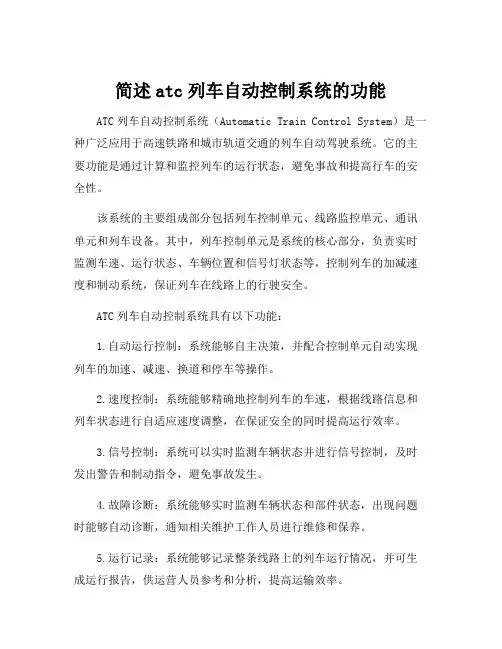

列车自动控制系统(ATC)..

简述atc列车自动控制系统的功能ATC列车自动控制系统（Automatic Train Control System）是一种广泛应用于高速铁路和城市轨道交通的列车自动驾驶系统。

它的主要功能是通过计算和监控列车的运行状态，避免事故和提高行车的安全性。

该系统的主要组成部分包括列车控制单元、线路监控单元、通讯单元和列车设备。

其中，列车控制单元是系统的核心部分，负责实时监测车速、运行状态、车辆位置和信号灯状态等，控制列车的加减速度和制动系统，保证列车在线路上的行驶安全。

ATC列车自动控制系统具有以下功能：
1.自动运行控制：系统能够自主决策，并配合控制单元自动实现列车的加速、减速、换道和停车等操作。

2.速度控制：系统能够精确地控制列车的车速，根据线路信息和列车状态进行自适应速度调整，在保证安全的同时提高运行效率。

3.信号控制：系统可以实时监测车辆状态并进行信号控制，及时发出警告和制动指令，避免事故发生。

4.故障诊断：系统能够实时监测车辆状态和部件状态，出现问题时能够自动诊断，通知相关维护工作人员进行维修和保养。

5.运行记录：系统能够记录整条线路上的列车运行情况，并可生成运行报告，供运营人员参考和分析，提高运输效率。

ATC列车自动控制系统的应用，不仅为列车行驶提供了更高的安全性保障，同时也提升了列车的运营效率和服务水平。

在未来，随着科技和工业技术的不断发展，ATC列车自动控制系统还将有更广泛的应用和发展。

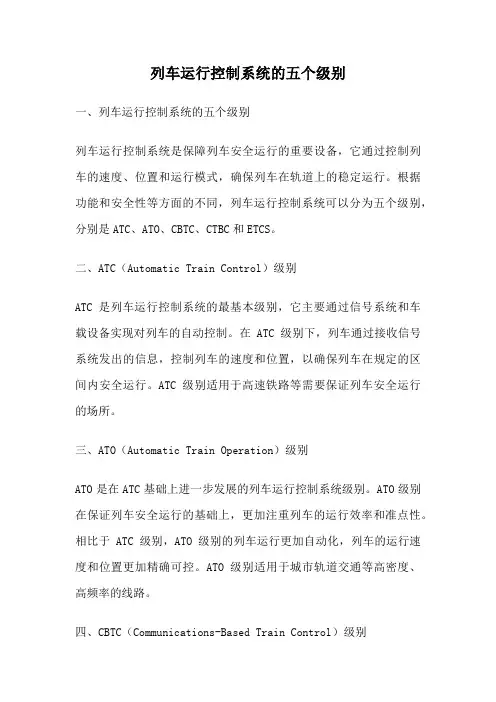

列车运行控制系统的五个级别一、列车运行控制系统的五个级别列车运行控制系统是保障列车安全运行的重要设备，它通过控制列车的速度、位置和运行模式，确保列车在轨道上的稳定运行。

根据功能和安全性等方面的不同，列车运行控制系统可以分为五个级别，分别是ATC、ATO、CBTC、CTBC和ETCS。

二、ATC（Automatic Train Control）级别ATC是列车运行控制系统的最基本级别，它主要通过信号系统和车载设备实现对列车的自动控制。

在ATC级别下，列车通过接收信号系统发出的信息，控制列车的速度和位置，以确保列车在规定的区间内安全运行。

ATC级别适用于高速铁路等需要保证列车安全运行的场所。

三、ATO（Automatic Train Operation）级别ATO是在ATC基础上进一步发展的列车运行控制系统级别。

ATO级别在保证列车安全运行的基础上，更加注重列车的运行效率和准点性。

相比于ATC级别，ATO级别的列车运行更加自动化，列车的运行速度和位置更加精确可控。

ATO级别适用于城市轨道交通等高密度、高频率的线路。

四、CBTC（Communications-Based Train Control）级别CBTC是一种基于通信技术的列车运行控制系统级别，它通过车载设备和地面设备之间的通信，实现对列车的精确控制。

CBTC级别不仅可以控制列车的速度和位置，还可以实现列车的精确停站、车辆调度和列车间的安全距离控制等功能。

CBTC级别适用于复杂的轨道交通系统，如地铁、轻轨等。

五、CTBC（Communication-Based Train Control）级别CTBC是一种基于通信技术的列车运行控制系统级别，它在CBTC的基础上进一步发展，主要用于高速铁路系统。

CTBC级别通过车载设备和地面设备之间的通信，实现列车的精确控制和列车间的安全距离控制。

CTBC级别的列车运行更加高效、精确和安全，适用于高速铁路等需要高速、高频的线路。

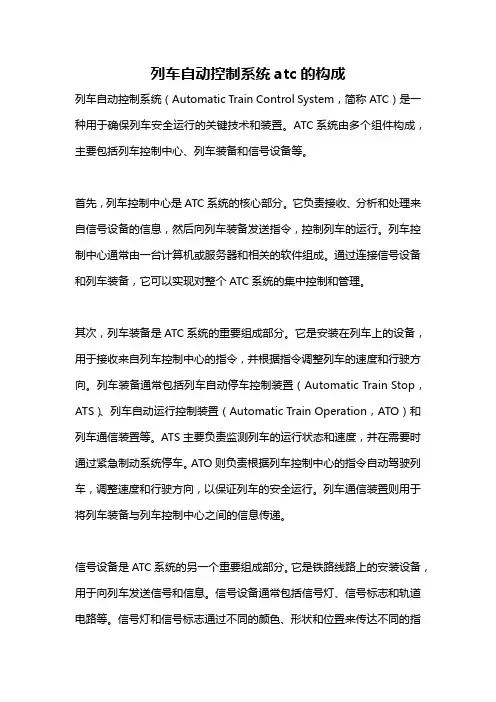

列车自动控制系统atc的构成列车自动控制系统（Automatic Train Control System，简称ATC）是一种用于确保列车安全运行的关键技术和装置。

ATC系统由多个组件构成，主要包括列车控制中心、列车装备和信号设备等。

首先，列车控制中心是ATC系统的核心部分。

它负责接收、分析和处理来自信号设备的信息，然后向列车装备发送指令，控制列车的运行。

列车控制中心通常由一台计算机或服务器和相关的软件组成。

通过连接信号设备和列车装备，它可以实现对整个ATC系统的集中控制和管理。

其次，列车装备是ATC系统的重要组成部分。

它是安装在列车上的设备，用于接收来自列车控制中心的指令，并根据指令调整列车的速度和行驶方向。

列车装备通常包括列车自动停车控制装置（Automatic Train Stop，ATS）、列车自动运行控制装置（Automatic Train Operation，ATO）和列车通信装置等。

ATS主要负责监测列车的运行状态和速度，并在需要时通过紧急制动系统停车。

ATO则负责根据列车控制中心的指令自动驾驶列车，调整速度和行驶方向，以保证列车的安全运行。

列车通信装置则用于将列车装备与列车控制中心之间的信息传递。

信号设备是ATC系统的另一个重要组成部分。

它是铁路线路上的安装设备，用于向列车发送信号和信息。

信号设备通常包括信号灯、信号标志和轨道电路等。

信号灯和信号标志通过不同的颜色、形状和位置来传达不同的指示信息，指导列车的运行。

轨道电路则通过电气信号来监测轨道上的列车位置和速度，并将这些信息传递给列车控制中心，实现对列车的实时监控和控制。

在ATC系统中，还可以添加其他的辅助设备和功能模块，以提供更多的安全保障。

例如，列车位置检测装置（Train Location Detection System）可以通过雷达或全球定位系统等技术来确定列车的准确位置。

列车通信系统则可以实现列车装备、列车控制中心和其他列车之间的信息交换和共享，以提高整个铁路系统的运行效率和安全性。

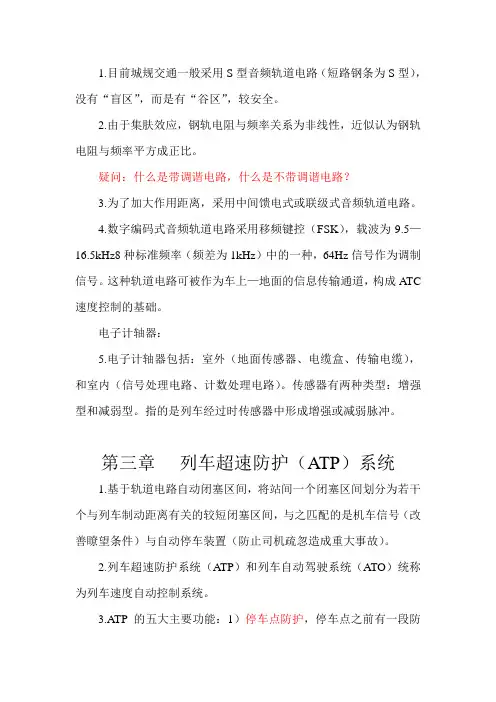

1.目前城规交通一般采用S型音频轨道电路（短路钢条为S型），没有“盲区”，而是有“谷区”，较安全。

2.由于集肤效应，钢轨电阻与频率关系为非线性，近似认为钢轨电阻与频率平方成正比。

疑问：什么是带调谐电路，什么是不带调谐电路？3.为了加大作用距离，采用中间馈电式或联级式音频轨道电路。

4.数字编码式音频轨道电路采用移频键控（FSK），载波为9.5—16.5kHz8种标准频率（频差为1kHz）中的一种，64Hz信号作为调制信号。

这种轨道电路可被作为车上—地面的信息传输通道，构成ATC 速度控制的基础。

电子计轴器：5.电子计轴器包括：室外（地面传感器、电缆盒、传输电缆），和室内（信号处理电路、计数处理电路）。

传感器有两种类型：增强型和减弱型。

指的是列车经过时传感器中形成增强或减弱脉冲。

第三章列车超速防护（ATP）系统1.基于轨道电路自动闭塞区间，将站间一个闭塞区间划分为若干个与列车制动距离有关的较短闭塞区间，与之匹配的是机车信号（改善瞭望条件）与自动停车装置（防止司机疏忽造成重大事故）。

2.列车超速防护系统（ATP）和列车自动驾驶系统（ATO）统称为列车速度自动控制系统。

3.ATP的五大主要功能：1）停车点防护，停车点之前有一段防护段，列车不能超越防护段起点P点，有时在P点设置列车滑行速度值5km/h，避免不必要的列车停车重新启动；2）速度监督与超速防护，固定限速（如线路参数决定的区间限速，列车结构决定的列车最大允许速度），临时限速（如线路维修时的临时设置的速度限制）；3）列车间隔控制，即移动闭塞，列车占用的轨道电路的始端为危险点，防护段为相邻轨道电路，也可大于轨道分区，目标距离是指后续车所在轨道电路的始端到停车点的距离，紧急制动曲线与列车最大减速度有关；4）测速与测距，轮轴上的测速传感器测量列车实时速度，基本定位依所在轨道电路，轨道电路内的运行距离根据车轮转数与车轮直径得知；5）车门控制，防止站外打开车门，防止打开非站台侧的车门，防止车门打开时列车启动。

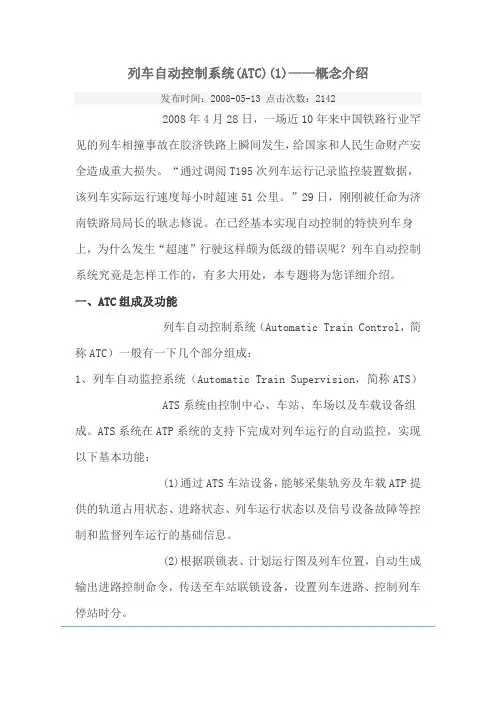

列车自动控制系统(ATC)(1)——概念介绍发布时间：2008-05-13 点击次数：21422008年4月28日，一场近10年来中国铁路行业罕见的列车相撞事故在胶济铁路上瞬间发生，给国家和人民生命财产安全造成重大损失。

“通过调阅T195次列车运行记录监控装置数据，该列车实际运行速度每小时超速51公里。

”29日，刚刚被任命为济南铁路局局长的耿志修说。

在已经基本实现自动控制的特快列车身上，为什么发生“超速”行驶这样颇为低级的错误呢？列车自动控制系统究竟是怎样工作的，有多大用处，本专题将为您详细介绍。

一、ATC组成及功能列车自动控制系统（Automatic Train Control，简称ATC）一般有一下几个部分组成：1、列车自动监控系统（Automatic Train Supervision，简称ATS）ATS系统由控制中心、车站、车场以及车载设备组成。

ATS系统在ATP系统的支持下完成对列车运行的自动监控，实现以下基本功能：(1)通过ATS车站设备，能够采集轨旁及车载ATP提供的轨道占用状态、进路状态、列车运行状态以及信号设备故障等控制和监督列车运行的基础信息。

(2)根据联锁表、计划运行图及列车位置，自动生成输出进路控制命令，传送至车站联锁设备，设置列车进路、控制列车停站时分。

(3)列车识别跟踪、传递和显示功能。

系统能自动完成正线区段内列车识别号（服务号、目的地号、车体号）跟踪，列车识别号可由中央ATS自动生成或调度员人工设定、修改，也可由列车经车—地通信向ATS发送识别号等信息。

(4)列车计划与实迹运行图的比较和计算机辅助调度功能。

能根据列车运行实际的偏离情况，自动生成调整计划供调度员参考或自动调整列车停站时分，控制发车时间。

(5)ATS中央故障情况下的降级处理，由调度员人工介入设置进路，对列车运行进行调整，由ATS车站完成自动进路或根据列车识别号进行自动信号控制，由车站人工进行进路控制。

(6)在计算机辅助下完成对列车基本运行图的编制及管理，并具有较强的人工介入能力。

列车自动控制系统atc的构成-回复ATC（列车自动控制系统，Automatic Train Control System）是公共交通领域中的一项重要技术，主要用于提高列车的运行安全性、准确性和效率。

本文将一步一步回答关于ATC构成的问题。

第一步：什么是列车自动控制系统（ATC）？列车自动控制系统（ATC）是一种电子化的系统，用于监控和控制列车的行驶。

它结合了信号系统、车载设备和中央控制系统，使得列车能够自动地运行，并确保列车在预定路线上以预定速度行驶。

第二步：ATC的组成成分有哪些？ATC系统由以下几个主要组成部分构成：1. 信号机：信号机是ATC系统的核心设备之一，用于向驾驶员和列车传递行进指令。

信号机根据轨道和列车状态的变化来改变显示，通过不同的信号来指示列车所能行驶的最高速度以及其他操作指令。

2. 列车控制设备：列车控制设备是安装在列车上的系统，用于接收来自信号机的指令并执行相应的操作。

这些设备包括刹车系统、加速系统等，它们通过电子信号与信号机进行通讯，并根据指令来调整列车的速度和方向。

3. 通信设备：通信设备用于在列车和中央控制中心之间传递信息。

通过无线电通信或其他技术手段，列车可以向中央控制中心发送当前的状态信息，如位置、速度和故障报告等。

中央控制中心可以根据这些信息来监控列车的运行，并及时采取措施来保证列车的安全和顺畅运行。

4. 中央控制中心：中央控制中心是ATC系统的核心，它负责对所有列车进行监控和控制。

中央控制中心收集来自各个列车的信息，并根据预定的运行计划来调度列车的运行。

如果有异常情况发生，中央控制中心能够迅速做出反应并采取必要的措施来保证列车和乘客的安全。

5. 数据处理系统：数据处理系统是ATC系统的关键组成部分，它负责处理来自各个设备的信息，并将其转化为可视化的数据。

数据处理系统能够对列车的位置、速度、距离等进行准确的计算和分析，并根据这些数据来生成控制指令，以保证列车在预定的路线上行驶。

简述列车运行自动控制系统ATC的功能
列车运行自动控制系统（Automatic Train Control，简称ATC）是一种用于监控和控制列车运行的系统。

其主要功能包括：
1.列车位置监测：ATC系统通过各种传感器（如轮对探测器、GPS 等）实时监测列车的位置，包括列车所在的轨道位置和速度。

2.列车速度控制：ATC系统可以根据列车的当前位置和所需的速度要求，通过控制牵引和制动系统来管理列车的速度。

它可以确保列车以安全和合适的速度行驶，并防止超速或过低速度。

3.列车停车控制：ATC系统可以根据列车的位置和停车需求，实施适当的制动措施来确保列车准确地停在指定位置。

它可以自动控制列车的刹车和停车过程，确保列车安全停稳。

4.列车门控制：ATC系统可以监控和控制列车的车门状态，确保车门在适当的时间打开和关闭，并提供安全和有效的乘客进出站。

5.列车通信与信息传输：ATC系统可以与列车上的其他系统和设备进行通信，包括列车内的乘客信息显示系统、辅助驾驶系统等。

它可以传输和接收各种信息，如列车位置、速度、故障报警等。

6.列车安全保护：ATC系统具有安全保护功能，可以监测列车运行过程中的异常情况，并及时采取措施，如紧急制动、警报等，以确保列车和乘客的安全。

总体而言，ATC系统的功能是监控和控制列车运行，以确保列车安全、高效、准确地行驶，并提供乘客便利和舒适的乘车体验。

列车自动控制系统(ATC)列车自动控制系统(ATC)——关键技术发布时间：2008-05-15本文将为您介绍列车自动控制系统ATC的关键技术之——移动闭塞的原理、系统结构及功能。

一、移动闭塞技术的原理1、地铁信号和列车自动保护系统在轮轨交通中,为保证列车运行安全,须保证列车间以一定的安全间隔运行。

早期,人们通常将线路划分为若干闭塞分区,以不同的信号表示该分区或前方分区是否被列车占用等状态,列车则根据信号显示运行。

不论采取何种信号显示制式,列车间都必须有一定数量的空闲分区作为列车安全间隔。

地铁的信号原理也基于此。

但由于地铁的特殊条件,对安全的要求更加严格,因此必须配备列车自动保护(ATP)系统。

ATP通过列车间的安全间隔、超速防护及车门控制来保证列车运行的安全畅通。

在固定划分的闭塞分区中,每一个分区均有最大速度限制。

若列车进入了某限速为零或被占用的分区,或者列车当前速度高于该分区限速,ATP系统便会实施紧急制动。

ATP地面设备以一定间隔或连续地向列车传递速度控制信息。

该信息至少包含两部分:分区最高限速和目标速度(下一分区的限速)。

列车根据接收到的信息和车载信息等进行计算并合理动作。

速度控制代码可通过轨道电路、轨间应答器、感应环线或无线通信等传输,不同的传递方式和介质也决定了不同列车控制系统的特点。

为了保证安全,地铁ATP在两列车之间还增加了一个防护区段,即双红灯区段防护(见图1)。

后续列车必须停在第二个红灯的外方,保证两列车之间至少间隔一个闭塞分区。

图1 地铁ATP的双红灯防护2、移动闭塞-基于通信的列车控制系统传统的固定闭塞制式下,系统无法知道列车在分区内的具体位置,因此列车制动的起点和终点总在某一分区的边界。

为充分保证安全,必须在两列车间增加一个防护区段,这使得列车间的安全间隔较大,影响了线路的使用效率。

准移动闭塞在控制列车的安全间隔上比固定闭塞进了一步。

它通过采用报文式轨道电路辅之环线或应答器来判断分区占用并传输信息,信息量大;可以告知后续列车继续前行的距离,后续列车可根据这一距离合理地采取减速或制动,列车制动的起点可延伸至保证其安全制动的地点,从而可改善列车速度控制,缩小列车安全间隔,提高线路利用效率。
