西子奥的斯GECB调试资料上

西子奥的斯OH-CONB8603电梯调试资料
相关资料：
1、奥的斯电梯各型号电梯安全回路封线号
2、奥的斯电梯GDCB 及GECB故障表中文解析（参考）
3、西子奥的斯OH5000电梯进行自学习方法
4、西子奥的斯安全回路常用线号
5、奥迪斯电梯OTIS-服务器的使用说明
6、奥的斯OTIS3000电气原理图分析教程
7、奥的斯SKY 1主板故障查询和清除操作
8、西子奥的斯OH5000电梯调试培训
9、奥的斯Regen-M(OH-CONB863) 故障记录及分析10、奥的斯电梯do3000门机调试培训11、西子奥的斯冲顶故障的处理方法12、奥的斯电梯NGSOK门机培训资料（电气部分）13、奥的斯电梯OTIS-REGEN控制系统培训14、奥的斯电梯故障集锦100例（上）15、奥的斯电梯故障集锦100例（中）16、奥的斯电梯故障集锦100例（下）17、奥的斯电梯GEN-II 抱闸内部分解图18、奥的斯电梯LCB2主板详解19、西子奥的斯OH5100电梯故障总汇20、奥的斯、三菱各型号电梯安全回路封线
21、OTIS TT电梯操作器操作指南
22、西子奥的斯ACD2-MRL电梯安全回路详解
23、西子奥的斯300VF电梯安全回路详解
24、西子奥的斯OH-CON8503电梯安全回路详解
25、奥的斯电梯ACD4-MR DAA21310AX注解带目录
26、视频讲解奥的斯查看故障代码的方法
27、奥的斯GECB主板故障代码。

X O E CACD2-MRL 培训资料产品开发中心X O E C目录◆ Part1: ACD2 MRL 总体介绍...........................3 ◆ Part2: 主要参数设置及故障处理...................12 ◆ Part3: RBI 操作介绍....................................29 ◆ Part4:软件升级操作....................................37 ◆ Part5: SPBCII 介绍.....................................44 ◆ Part6: 附录.. (50)X O E CPart1: ACD2 MRL 总体介绍X OE CGeN2 Regen 发展过程OH-CONB604MRLACD2-MRLGeN2 Regen 电梯目前涵盖了2种控制系统： 1.OH-CONB604MRL （2010年之前） 2.ACD2-MRL （2010年之后）X O E CACD2-MRL 设计概念✓ 无机房电梯✓ 控制柜+E&I Panel+ Regen 变频器系统框图X O E CX O E CACD2-MRL 系统主要电气部件E&I Panel控制柜支架变频器ACD2-MRL 控制柜、E&I Panel 内部布局介绍X O E CSize: 210W x 540H x 90DSize: 320W x 1300H x 160D对讲机ERO SPBC-II主空开照明空开GECB 继电器插件板变压器TB1 电池壳体E&I Panel控制柜保险丝TB2 & SWX O E CACD2-MRL 实物照片X O E CACD2-MRL 配置范围规格V (m/s)1.01.5/1.61.75LD (KG)630(8) 680(9) 800(10) 1000(13)1150(15) 1275(17) 1350(18) 1600(21) 1800(24) 2000(26)产品覆盖到2000kg@1.75m/sX O E CDuty(kg)1.0m/s1.5m/s1.6m/s1.75m/sDuty(kg)1.0m/s1.5m/s1.6m/s1.75m/s630OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402630OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403680OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402680OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403750OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402750OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403800OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402800OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403900OVFR2B-402OVFR2B-403OVFR2B-403OVFR2B-403900OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-4031000OVFR2B-402OVFR2B-403OVFR2B-403OVFR2B-4031000OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-4031150OVFR2B-402OVFR2B-403OVFR2B-403OVFR2B-4031150OVFR2B-403OVFR1A-404OVFR1A-404OVFR1A-4041275OVFR2B-403OVFR2B-404OVFR2B-404OVFR2B-4041275OVFR2B-403OVFR1A-404OVFR1A-404OVFR1A-4041350OVFR2B-403OVFR2B-404OVFR2B-404OVFR2B-4041350OVFR2B-403OVFR1A-404OVFR1A-404OVFR1A-4041600OVFR2B-403OVFR2B-404OVFR2B-404OVFR2B-4041600OVFR1A-404OVFR1A-404OVFR1A-404OVFR1A-4041800OVFR2B-4041800OVFR1A-404OVFR1A-404OVFR1A-404OVFR1A-4042000OVFR1A-404OVFR1A-406OVFR1A-406OVFR1A-406JabilBerlin变频器配置情况GECB 配置情况标配国产 ASIAN IO + CP GECB 板，件号KBA26800ABG6关键部件配置情况X O E CPart2: 主要参数设置及故障处理变频器主要参数设置X O E C参见第16页编码器介绍参见第14页主机设参数置介绍参见第18页称重介绍X O E CMotor ModelGen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 1.5T1.5T2.5T 2.5T 5TA5TB5TB41T/50TOtis P/N A*A20220-AV102 AV202AV104 AV204AV302 AV402AV304-AV306 AV404-AV406AS1 AS2 AS3 BD3-1 CONTRACTMotor Type101 102 203 204 393 395 394 90231 SETUP Min Max 设定值*Motor Type100999630/680@/s:101 800/1000@/s:203 630/680@1.5/6m/s:102 800/1000@1.5/6m/s /s:204680@/s:204800/1000@1.75m/s:204 ABA20220 AS1(Motor P/N):393 ABA20220 AS2(Motor P/N):395 ABA20220 AS3(Motor P/N):394 AAA20220BD Motor P/N):902根据载重速度设置根据主机件号设置X O E CParameterUnits 41T-53X141T-56X150T-56X250T-53X2Number of Poles -- 14 14 14 14 Rated Trq Nm 300 300 420 420 Rated Trq I A 16 28 36.2 21.7 Ld mH 52 20 15.5 44 Lq mH 90 29 20 73 ROhm 0.8 0.8 1.6 0.7 T/A Slope % 37.4 40 39 37 T/A Offset A 4.8 9.5 11.6 7.39 Kt Slope 1/kNm 0 0 0 0 Id Saturation A 3 7 5 3.4 Iq Saturation A 16 5 5.3 4 Ld Slope mH/A 0.9 0.2 0.17 0.7 Lq Slope mH/A 0.5 0.33 0.18 1 Lq0 mH 75 32 22 73.8 Lq1 1/mA 0 0 0 0 Lq2 1/mA^2 0 0 0 0 Ld0mH 60 10 10 35.6 Rated Motor rpm 330 576 576 330 Mag err threDeg 20 20 20 20 LRT DC Level PU -- 0.1 0.1 0.1 0.1 LRT mot err eDeg--8888✓AAA20220BD 系列的GeN2 主机参数设置（ M-2-3-4) & Motor Type=902 (M-2-3-1)✓ 以上AAA20220BD 系列的GeN2 主机参数设置是基于变频器软件低于 ***30924CAH 时的设 置方法。

X O E CACD2-MRL 培训资料产品开发中心X O E C目录◆ Part1: ACD2 MRL 总体介绍...........................3 ◆ Part2: 主要参数设置及故障处理...................12 ◆ Part3: RBI 操作介绍....................................29 ◆ Part4:软件升级操作....................................37 ◆ Part5: SPBCII 介绍.....................................44 ◆ Part6: 附录.. (50)X O E CPart1: ACD2 MRL 总体介绍X OE CGeN2 Regen 发展过程OH-CONB604MRLACD2-MRLGeN2 Regen 电梯目前涵盖了2种控制系统： 1.OH-CONB604MRL （2010年之前） 2.ACD2-MRL （2010年之后）X O E CACD2-MRL 设计概念✓ 无机房电梯✓ 控制柜+E&I Panel+ Regen 变频器系统框图X O E CX O E CACD2-MRL 系统主要电气部件E&I Panel控制柜支架变频器ACD2-MRL 控制柜、E&I Panel 内部布局介绍X O E CSize: 210W x 540H x 90DSize: 320W x 1300H x 160D对讲机ERO SPBC-II主空开照明空开GECB 继电器插件板变压器TB1 电池壳体E&I Panel控制柜保险丝TB2 & SWX O E CACD2-MRL 实物照片X O E CACD2-MRL 配置范围规格V (m/s)1.01.5/1.61.75LD (KG)630(8) 680(9) 800(10) 1000(13)1150(15) 1275(17) 1350(18) 1600(21) 1800(24) 2000(26)产品覆盖到2000kg@1.75m/sX O E CDuty(kg)1.0m/s1.5m/s1.6m/s1.75m/sDuty(kg)1.0m/s1.5m/s1.6m/s1.75m/s630OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402630OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403680OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402680OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403750OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402750OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403800OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402800OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403900OVFR2B-402OVFR2B-403OVFR2B-403OVFR2B-403900OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-4031000OVFR2B-402OVFR2B-403OVFR2B-403OVFR2B-4031000OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-4031150OVFR2B-402OVFR2B-403OVFR2B-403OVFR2B-4031150OVFR2B-403OVFR1A-404OVFR1A-404OVFR1A-4041275OVFR2B-403OVFR2B-404OVFR2B-404OVFR2B-4041275OVFR2B-403OVFR1A-404OVFR1A-404OVFR1A-4041350OVFR2B-403OVFR2B-404OVFR2B-404OVFR2B-4041350OVFR2B-403OVFR1A-404OVFR1A-404OVFR1A-4041600OVFR2B-403OVFR2B-404OVFR2B-404OVFR2B-4041600OVFR1A-404OVFR1A-404OVFR1A-404OVFR1A-4041800OVFR2B-4041800OVFR1A-404OVFR1A-404OVFR1A-404OVFR1A-4042000OVFR1A-404OVFR1A-406OVFR1A-406OVFR1A-406JabilBerlin变频器配置情况GECB 配置情况标配国产 ASIAN IO + CP GECB 板，件号KBA26800ABG6关键部件配置情况X O E CPart2: 主要参数设置及故障处理变频器主要参数设置X O E C参见第16页编码器介绍参见第14页主机设参数置介绍参见第18页称重介绍X O E CMotor ModelGen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 1.5T1.5T2.5T 2.5T 5TA5TB5TB41T/50TOtis P/N A*A20220-AV102 AV202AV104 AV204AV302 AV402AV304-AV306 AV404-AV406AS1 AS2 AS3 BD3-1 CONTRACTMotor Type101 102 203 204 393 395 394 90231 SETUP Min Max 设定值*Motor Type100999630/680@/s:101 800/1000@/s:203 630/680@1.5/6m/s:102 800/1000@1.5/6m/s /s:204680@/s:204800/1000@1.75m/s:204 ABA20220 AS1(Motor P/N):393 ABA20220 AS2(Motor P/N):395 ABA20220 AS3(Motor P/N):394 AAA20220BD Motor P/N):902根据载重速度设置根据主机件号设置X O E CParameterUnits 41T-53X141T-56X150T-56X250T-53X2Number of Poles -- 14 14 14 14 Rated Trq Nm 300 300 420 420 Rated Trq I A 16 28 36.2 21.7 Ld mH 52 20 15.5 44 Lq mH 90 29 20 73 ROhm 0.8 0.8 1.6 0.7 T/A Slope % 37.4 40 39 37 T/A Offset A 4.8 9.5 11.6 7.39 Kt Slope 1/kNm 0 0 0 0 Id Saturation A 3 7 5 3.4 Iq Saturation A 16 5 5.3 4 Ld Slope mH/A 0.9 0.2 0.17 0.7 Lq Slope mH/A 0.5 0.33 0.18 1 Lq0 mH 75 32 22 73.8 Lq1 1/mA 0 0 0 0 Lq2 1/mA^2 0 0 0 0 Ld0mH 60 10 10 35.6 Rated Motor rpm 330 576 576 330 Mag err threDeg 20 20 20 20 LRT DC Level PU -- 0.1 0.1 0.1 0.1 LRT mot err eDeg--8888✓AAA20220BD 系列的GeN2 主机参数设置（ M-2-3-4) & Motor Type=902 (M-2-3-1)✓ 以上AAA20220BD 系列的GeN2 主机参数设置是基于变频器软件低于 ***30924CAH 时的设 置方法。

ACD2调试手册西子奥的斯电梯有限公司文件编号：ACD2_SUR_ZHFIMFIMFIMFIMFIMFIM安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值在规定值之内，重FIMFIM1------轿底安装电子称重装置FIM停车舒适感不好，可以通过调整该参数FIM运行电流值。

一般设置为变频器最大加FIM主机d轴电感值（主机铭牌电感值）FIMFIM2:最大开门楼层数100FIM备注：•有再平层和提前开门功能时，需要安装4个光电开关，光电类型为NO。

安装方式如上图所示。

FIMGECB的电压是正确的。

FIMFIMFIMFIM注意：1.DCS学习开始前，需要设置好GECB内的楼层参数，如果更改了楼层参数，DCS学习需要重新执行；2.DCS学习开始前，需要设置好GECB的M-1-3-3-1“”内的参数，整个DCS学习的完整过程如下：DCS学习开始后，轿厢会从底层开始—>开门—>开门到位—>关门—>关门到位—>轿厢运行到1楼—>开门—>开门到位—>关门—>关门到位—>轿厢运行到2楼—>……—>轿厢运行到顶楼—>开门—>开门到位—>关门—>关门到位—>DCS检OK，按GOON键—>自动检查PES，BFS，GTC等安全开关—>显示“SUCCESSFUL”，整个过程完成。

3.如果楼层数比较高，DCS学习时间会比较长，可以将GECB的M-1-3-3-1“”的每一层的参数设置成“”，这里设置的“2000”表示是虚拟门，设置完成后，将GECB板上“DDO”信号按钮触发，开始DCS学习，整个过程如下：DCS学习开始后，轿厢会从底层开始—>轿厢运行到1楼—>轿厢运行到2楼—>……—>轿厢运行到顶楼—>DCS检OK，按GO ON键—>自动检查PES，BFS，GTC等安全开关—>显示“SUCCESSFUL”，整个过程完成。

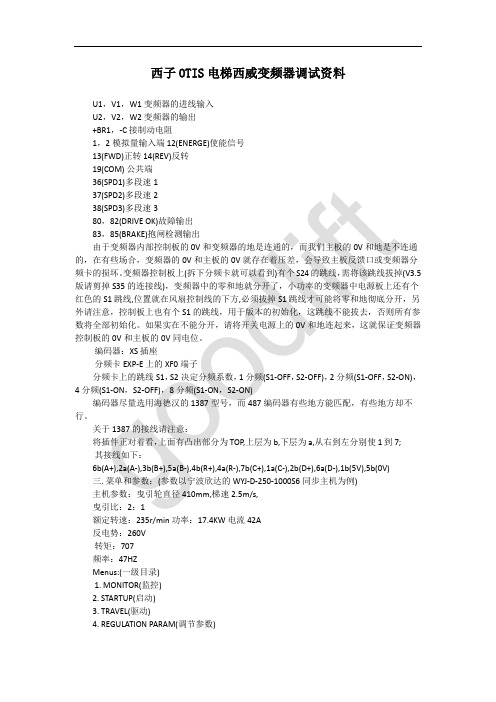

西子OTIS电梯西威变频器调试资料U1，V1，W1变频器的进线输入U2，V2，W2变频器的输出+BR1，-C 接制动电阻1，2模拟量输入端 12(ENERGE)使能信号13(FWD)正转 14(REV)反转19(COM) 公共端36(SPD1)多段速137(SPD2)多段速238(SPD3)多段速380，82(DRIVE OK)故障输出83，85(BRAKE)抱闸检测输出由于变频器内部控制板的0V和变频器的地是连通的，而我们主板的0V和地是不连通的，在有些场合，变频器的0V和主板的0V就存在着压差，会导致主板反馈口或变频器分频卡的损坏。

变频器控制板上(拆下分频卡就可以看到)有个S24的跳线，需将该跳线拔掉(V3.5版请剪掉S35的连接线)，变频器中的零和地就分开了，小功率的变频器中电源板上还有个红色的S1跳线,位置就在风扇控制线的下方,必须拔掉S1跳线才可能将零和地彻底分开，另外请注意，控制板上也有个S1的跳线，用于版本的初始化，这跳线不能拔去，否则所有参数将全部初始化。

如果实在不能分开，请将开关电源上的0V和地连起来，这就保证变频器控制板的0V和主板的0V同电位。

编码器：XS插座分频卡EXP-E上的XF0端子分频卡上的跳线S1，S2决定分频系数，1分频(S1-OFF，S2-OFF)，2分频(S1-OFF，S2-ON)，4分频(S1-ON，S2-OFF)，8分频(S1-ON，S2-ON)编码器尽量选用海德汉的1387型号，而487编码器有些地方能匹配，有些地方却不行。

关于1387的接线请注意：将插件正对着看，上面有凸出部分为TOP,上层为b,下层为a,从右到左分别使1到7;其接线如下：6b(A+),2a(A-),3b(B+),5a(B-),4b(R+),4a(R-),7b(C+),1a(C-),2b(D+),6a(D-),1b(5V),5b(0V)三. 菜单和参数：(参数以宁波欣达的WYJ-D-250-1000S6同步主机为例)主机参数：曳引轮直径410mm,梯速2.5m/s,曳引比：2：1额定转速：235r/min 功率：17.4KW 电流42A反电势：260V转矩：707频率：47HZMenus:(一级目录)1. MONITOR(监控)2. STARTUP(启动)3. TRAVEL(驱动)4. REGULATION PARAM(调节参数)5. I-O CONFIG(I-O配置)6. ALARM CONFIG(报警配置)7. COMMUNICATION(通讯)8. APPL CARD CONFIG(APPL卡配置)9. CUSTOM FUNCTIONS(客户功能)10. SERVICE(服务功能：无齿自动定位用)二级目录介绍STARTUP：1. Startup config( 启动配置)(1).Enter setup modeDRIVE DATAMains voltage 400VAmbient temp 40Switching freq 8kHzSpd ref/fbk res 0.03125rpm(SIN/COS编码器要设为该值)MOTOR DATARated voltage 380 VRated current 42 ARated speed 235 rpmPole pairs(极对数)12 请注意该值为极数的一半：P=f*120/N=47*120/235=24Torque constant 707/42=16.833 Nm/A(根据额定转矩除以额定电流算出来)EMF constant (反电势) V*s(该参数设为0，电机自学习时可自动读入)Stator resist (定子阻值) ohm(该参数设为0，电机自学习时可自动读入)LsS inductance (阻抗值)H(该参数设为0，电机自学习时可自动读入)电机自整定时，请一定要将上面3个参数设为0，否则可能会导致变频器有给定信号而没有输出电流的情况发生。

奥的斯电梯最新调试资料————————————————————————————————作者：————————————————————————————————日期：2调试手册奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZHFI M工地调试手册Pack原始会签记录 编制 卢翊 校对 陈华坚 审核 李强 批准 刘祖斌 部门 PDC 部门 PDC 部门 EC 部门 PDC 日期2008-11-12日期2009-02-11日期2009-02-16日期2009-02-18授权AUTH. CAL4804部件版本部件名称 硬件版本 软件版本GECB GDA26800LJ1 GAA30780DAG 或更高 KAA26800ABG1 GAA30780DAG 或更高 KAA26800ABG4 GAA30780DAG 或更高 MCBC XAA26805AAA X 2230581AAA 或更高变频器SIEI AVRy3.6 或更高注意：部件版本可能会随时更新，有需要最新部件版本参数和I/O 表，请上工程中心网站读取或下载。

FI M工地调试手册Pack更 改 记 录序号 更改PC 更改内容描述更改日期 签 名 1CAL5469Page10,增加变频器converter 部分说明 Page22,更改光电的常开常闭类型说明2009-5-26薛维祥2CAL5779 Page7,增加技术文件说明中门机的文件,并更改相关说明 Page10,更改门机类型参数Page18,MCBC 软件更改，更改MCBC 的的参数菜单F13位Bottom LandingPage 35,增加一个MCBC 的故障信息 2009-7-27 薛维祥3CAL8052 1）第2页，修改软件版本号；2）第9、12、13、17页，修改参数值，增加描述； 3）第38页，增加上行超速保护的测试方式。

2010-6-22 王恒FI M工地调试手册Pack4 CAL8274 第18，19页更改MCBC 参数描述2010-11-16 王恒 5 CAL8751更改第7~9，13,14,19,27页，增加第39至58页，GECB 常见故障分析、特殊功能设置及参数表 2011-03-10 薛维祥67 8 9 10 11 12 13 14 15 16This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered ～others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned ～XOEC.FI M工地调试手册Pack目录1 概述 ...................................................................................................................................................... 62 检修模式运行条件检查 ...................................................................................................................... 83 检修模式GECB 上电检查 ................................................................................................................. 94 变频器参数设置 ................................................................................................................................ 125 MCBC 参数确认 ............................................................................................................................... 206 主机自学习 ........................................................................................................................................ 217 编码器定位 ........................................................................................................................................ 238 模拟输出入口整定 ............................................................................................................................ 249 电梯运行方向检查 ............................................................................................................................ 24 10 ...........................................................................................................................................................点动运行模式 25 11 ................................................................................................................................................. 位置参考系统调整 25 12 ................................................................................................................................................. 首次正常运行准备 27 13 ...................................................................................................................................................... 井道位置自学习 27 14 .................................................................................................................................... D CS （门检测运行）操作 29 15 .................................................................................................................................................................... 正常运行 30 16 ...........................................................................................................................................................平衡系数调整 30 17 ............................................................................................................................... 正常运行的平层位置的调整 31 18 .................................................................................................................................................................... 故障排除 31 19 ........................................................................................................................................ 上行超速保护测试操作 46 20 ............................................................................................................................................ GECB 常见问题处理 46 21 ............................................................................................................................................ GECB 特殊功能设置 48 22 ...................................................................................................................................................... G ECB 参数设置49FI M工地调试手册Pack1概述OH-CONB863控制系统引用了GECB 作为电梯控制系统的核心，充分吸收了OTIS 技术，利用OTIS 高可靠性的CAN-Bus 通讯系统，将电梯的各个部件紧密的连在一起。

Guide Lines页码: 1/24 `AMCB2Guide lines西子奥的斯电梯有限公司文件编号：XAA610BB_GL_ZHGuide Lines页码: 2/24`原始会签记录编制夏勇杰校对唐小利审核李强批准张红兵部门PDC 部门PDC 部门EC部门PDC 日期2006-6-14日期2006-6-14日期2006 6 15 日期2006 6 16 授权AUTH. PC-L0773-2006部件版本部件名称硬件版本软件版本AMCB2 1.0 3.5Guide Lines页码: 3/24`更改记录序号更改PC更改内容描述更改日期签名1 L0773 首次归档2006-06-14 夏勇杰234567891011121314151617181920T his work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered to others o n the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned to XOEC.Guide Lines页码: 4/24`目录1概述 (5)2AMCB2硬件说明： (6)2.1LCD显示器。
