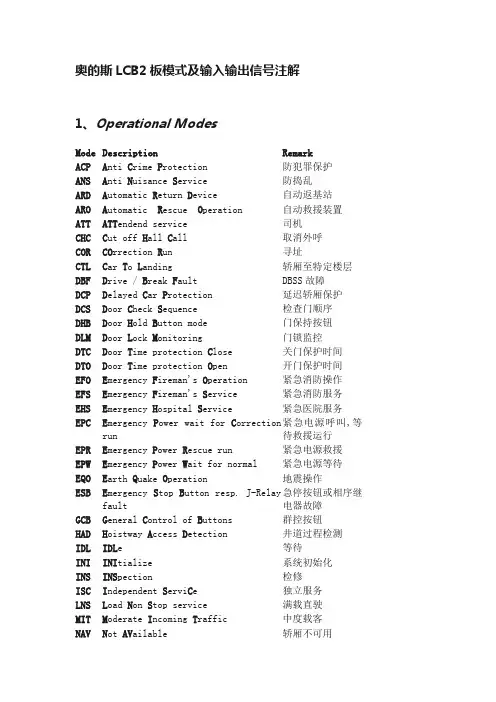

奥的斯LCB2板模式及输入输出信号注解1、Operational ModesMode Description Remark ACP A nti C rime P rotection 防犯罪保护 ANS A nti N uisance S ervice 防捣乱 ARD A utomatic R eturn D evice 自动返基站 ARO A utomatic R escue O peration 自动救援装置 ATT ATT endend service 司机 CHC C ut off H all C all 取消外呼 COR CO rrection R un 寻址 CTL C ar T o L anding 轿厢至特定楼层 DBF D rive / B reak F ault DBSS 故障 DCP D elayed C ar P rotection 延迟轿厢保护 DCS D oor C heck S equence 检查门顺序 DHB D oor H old B utton mode 门保持按钮 DLM D oor L ock M onitoring 门锁监控 DTC D oor T ime protection C lose 关门保护时间 DTO D oor T ime protection O pen 开门保护时间 EFO E mergency F ireman's O peration 紧急消防操作 EFS E mergency F ireman's S ervice 紧急消防服务 EHS E mergency H ospital S ervice 紧急医院服务 EPC E mergency P ower wait for C orrection run 紧急电源呼叫,等待救援运行 EPR E mergency P ower R escue run 紧急电源救援 EPW E mergency P ower W ait for normal 紧急电源等待 EQO E arth Q uake O peration 地震操作 ESB E mergency S top B utton resp. J-Relay fault 急停按钮或相序继电器故障 GCB G eneral C ontrol of B uttons 群控按钮 HAD H oistway A ccess D etection 井道过程检测 IDL IDL e 等待 INI INI tialize 系统初始化 INS INS pection 检修 ISC I ndependent S ervi C e 独立服务 LNS L oad N on S top service 满载直驶 MIT M oderate I ncoming T raffic 中度载客 NAV N ot AV ailable 轿厢不可用OR NOR mal 正常运行OLD O ver L oad D evice 超载PKS P ar KN ing S witch 驻停开关PRK P a RK ing 驻停ROT car R i OT operation 乱操作SHO SH abat O perationWCO W ild C ar O peration 大厅呼叫失败2、Motion StatesState Description RemarkCR C orrection R un 寻址FR F ast R un 快速运行ID ID le 等待IN IN spection Run 检修运行NR N ot R eady 系统故障RS R e S cue Run 救援运行SR S low R un 慢速运行ST ST op 停止3、System Inputs系统输入以下内容为所有的输入信号及这些信号所处的条件The following list shows all available inputs and the condition under which these inputs are displayed (set DISP-ALL=1 to view all available inputs).input group Description is displayed when ...Emergency Stop switch 急停开关ES SafetyChainDW door open contact 开门触点门完全关闭触点DFC Door Fully ClosedcontactStart Enable 再平层电路检查SE StartEnable1TH Thermal contact 1 温控开关12TH Thermal contact 2 温控开关2TCI Inspection Top of Car Inspection检修开关switchUIB Up Inspection Button 上检修按钮DIB Down Inspection Button 下检修按钮ERO Emergency Recall机房紧急操作Operation switch轿顶开门按钮TDO Top of Car Door OpenButtonTDC Top of Car Door Close轿顶关门按钮Button后门轿顶开门按钮^TDO rear Top of Car DoorOpen Button^TDC rear Top of Car Door后门轿顶开门按钮Close Button检修公共按钮TCB Top of Car InspectionButton (TCIB)DZ Doorzone Door Zone (LV1 and/or门区开关LV2)1LV Door Zone switch 1LV 门区开关12LV Door Zone switch 2LV DZ-TYP¹0门区开关2Limit Switch 1 上限位开关1LS LimitSwitches2LS Limit Switch 2 下限位开关BY Drive BY-Relay 抱闸继电器BRK BR-Relay 抱闸检测开关overload signal LWO 超载信号LWO LoadWeighingLWX load weighing bypass称重开关LWXLNS Load Non Stop 满载直驶L3030% load in car LW-TYP = 2轿厢有30%负载L5050% load in car LW-TYP = 2轿厢有50%负载dol Front Door Door Open Limit switch 开门到位dcl Door Close Limit关门到位switchDOB Door Open Button 开门按钮DCB Door Close Button 关门按钮电子门保护EDP Electronic DoorProtectionLRD Light Ray Device 光幕装置DOS Door Open Signal 开门信号MDD Moving at front of Door 前门检测正在运行Detection后门开门到位^dol Rear Door rear Door Open Limitswitch后门关门到位^dcl rear Door Close Limitswitch^DOB rear Door Open Button 后门开门按钮^DCB rear Door Close Button 后门关门按钮^EDP rear Electronic Door后门电子门保护Protection^LRD rear Light Ray Device 后门光幕装置^DOS rear Door Open Signal 后门开门信号^MDD Moving at rear后门检测正在运行of Door DetectionCCT Switches Car Call to Top 呼梯到顶楼CCB Car Call to Bottom 呼梯到底楼CHC Cut off Hall Call 取消外呼ddo Disable Door Operation 禁止门操作RTB Remote Tripping ButtonRRB Remote Resetting复位按钮Button紧急消防操作efo Emergency Emergency FiremenOperationHTS Hall Temperature来自SPB板的温度检测Sensor from SPBaef Alternative EFO (AEFO) 可选的紧急消防操作EFK Emergency Fireman Key 紧急救援开关可选的服务楼层ASL Alternative ServiceLandingESK Emergency Service Key紧急服务开关switch紧急服务保持开关ESH Emergency Service HoldswitchCFS Car Fireman Service轿厢紧急消防服务开关switch (Australia)CS Car fireman service轿厢紧急消防开始开关Start switch(Australia)xef Overide EFO 覆盖EFOEFB Emergency Firemen KeyBypass (EFKB)nu Emerg. emergency power EPO-P<=32紧急电源服务Power operation signalEPO-P<=32紧急电源服务nud emergency poweroperation signalEPO-P<=32紧急电源服务nug emergency poweroperation signalNRF NURF EPO-P<=32紧急电源服务独立服务开关ISS OCSS Independent ServiceSwitch后门服务开关^ISS rear IndependentService Switch隔离门装置开关pdd Partition Door DeviceSwitchCTL Car To Lobby CTL-P<=31轿厢至大厅PKS ParKing Switch PKS-P<=31驻停开关coc Cut/Disable Car call cut Off (Car) 取消轿厢呼梯coh Car call cut Off (Hall) 取消大厅呼梯取消大厅呼梯hco hall call Cut Off(Hall)取消大厅呼梯(群控) gco hall call Cut Off(Group)DFD Disable Front Door 禁止前门操作DRD Disable Rear Door 禁止后门操作CRC Card Reader Contact EN-CRO¹0读卡器触点EN-CRO¹0读卡器重写BOS BOSs card readeroverwriteATU Attendant Attendant key Up 司机上行按钮ATD Attendant key Down 司机下行按钮NSB Non Stop Button 直驶按钮RB Reset Button 复位按钮UM1reduced hwy i/o 1047 TUM1 HW-TYP = 1 or 3UM2i/o 1048 TUM2 HW-TYP = 1 or 3UMP i/o 1050 TUPS HW-TYP = 1 or 3OSU i/o 1054 SOSU HW-TYP = 1 or 3DM i/o 1049 TDM HW-TYP = 2 or 3DP i/o 1051 TDPS HW-TYP = 2 or 3OSD i/o 1055 SOSD HW-TYP = 2 or 34、System Outputs系统输出output group Description is displayedwhen ...1RT Tripping Remote Tripping for car 遥控正常1RR Remote Resetting for car 遥控复位3RT Remote Tripping forcounterweigtLVC-Relay LVC继电器LVC DoorBypassSFR Safe To Relevel (door安全再平层bypass active and nodemand to run)DFR OCSS DFC-Relay 门完全关好继电器PDR Power Down Relay (Power节能模式Save Mode)LR Light Relay 灯继电器NUD Emergency 紧急NUGBUT REM BUTton operated (any按钮已经操作demand to move)DO Door fully Opened 门完全打开正常运行NORM NORMal operation (nofaults)CPR Car PaRked, waiting for等待运行指令demandMF Main Floor (lobby) 主楼层(大厅) LND LaNDing passing 正经过楼层OOS Out Of Service 脱离服务LEV LEVel signal 平层信号DC Door Close Command 关门命令RFS Request For Service 要求服务SPB Service Panel Board Fault SPB板故障SCS Slack Belt Contact Switch 段带开关触点大厅温度传感器HTS Hall Temperature Sensor onSPBRDO Rear Door Open Signal 后门开门信号RDC Rear Door Close Signal 后门关门信号BRK Brake Signal from Drive 来至驱动的抱闸信号SAF Safety Chain (ES) 安全回路DS Door Switch (with DBP: DW,门触点w/o DBP: DFC)CLM Car Light Monitoring 轿厢照明监控。
F8fg9545t550-04 XO-21VF将服务器插入OCSS,则四个模块均可监控;插入MCSS,可监控除OCSS的其他三个模块;插入DBSS或DISS只能监控对应模块本身。
现在我们对各模块重要菜单做说明。
一.Ocss重要菜单:1。
监控(MONITOR)M-1-1-1(CAR MONITOR),此菜单可用来监控轿厢的状态,操作模式,运动状态,门状态,内外呼的数目,以及负载状态。
它还允许用服务器输入内外呼信号。
群组中轿厢方向位置操作模式状态前后门状态呼梯目标层呼梯类型上下方向呼梯数目负载状态8楼上召上2下0 10%开关动作其中,操作模式是非常重要的信息。
M-1-1-2(IO MONITOR),此菜单可检查一些重要的串行输入输出状态.M-1-1-3(GROUP MONITOR),此菜单可监控群组中其他电梯的状态。
2.测试(TEST)M-1-2-1(RSL I/O),此菜单可用来检查所有串行输入输出口的状态,通过选择1,2,3来监控轿厢,厅外和群控串行信号。
也可通过ON,OFF键来强制输出口的状态。
串行连接地址地址位数输入有效,输出无效M-1-2-2-1(EVENT LOG ),OCSS 故障记录。
运行次数 运行时间100DTC 保护 发生5次 最近一次发生于3分钟以前M-1-2-2-2(MODES )模式记录 。
模式编号 模式名 发生次数 最近一次发生于14分前3.一般参数设置(NOM SETUP )M-1-3-1(INSTALL ),OCSS 安装参数,用于实现丰富的轿厢操作功能,里面共9个子菜单。
M-1-3-2(INPUT/OUTPUT ),串行通讯地址设置。
M-1-3-3(MASKS ),用于多种屏蔽服务,共四个子菜单,最常用的是第一个。
M-1-3-4(POS INDICATORS ),各楼层显。
M-1-3-5,楼层表(FLOOR TABLE ),OCSS 与MCSS 楼层对应关系。
4.特殊参数设置(SPECIAL SETUP )M-1-4-4(OPMODE ENABLE ),操作模式屏蔽。

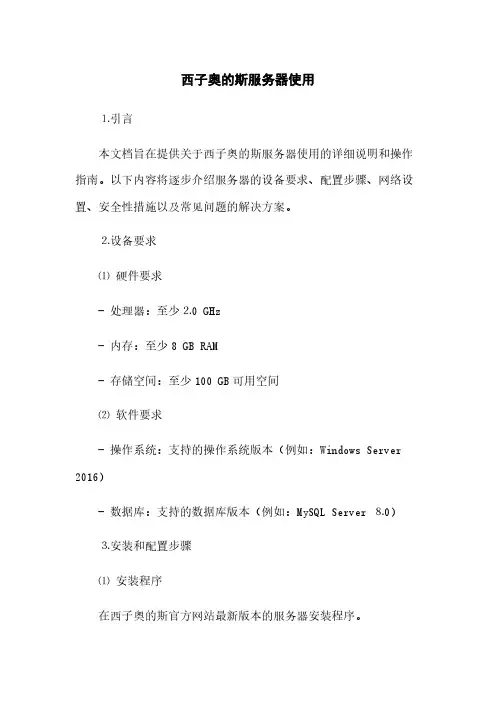

西子奥的斯服务器使用⒈引言本文档旨在提供关于西子奥的斯服务器使用的详细说明和操作指南。
以下内容将逐步介绍服务器的设备要求、配置步骤、网络设置、安全性措施以及常见问题的解决方案。
⒉设备要求⑴硬件要求- 处理器:至少⒉0 GHz- 内存:至少8 GB RAM- 存储空间:至少100 GB可用空间⑵软件要求- 操作系统:支持的操作系统版本(例如:Windows Server 2016)- 数据库:支持的数据库版本(例如:MySQL Server ⒏0)⒊安装和配置步骤⑴安装程序在西子奥的斯官方网站最新版本的服务器安装程序。
⑵执行安装程序按照安装程序的指示进行安装,并选择适当的安装选项。
⑶配置服务器打开服务器配置向导,根据需要配置服务器的基本设置、网络设置和安全性措施。
⑷测试服务器连接通过客户端连接到服务器,并验证连接是否成功。
⒋网络设置⑴ IP地质分配根据网络环境,为服务器分配一个唯一的IP地质,并确保网络中的其他设备可以与服务器正常通信。
⑵网络协议配置根据需要配置服务器的网络协议(例如:TCP/IP、UDP等),并确保与其他设备的网络协议设置兼容。
⑶网络安全性设置配置防火墙、安全策略和访问控制列表等安全性设置,以确保服务器的网络安全。
⒌安全性措施⑴访问控制使用强密码、权限控制和身份验证等措施,限制对服务器的访问权限,并确保只有授权人员可以访问服务器。
⑵更新和补丁定期更新服务器上的操作系统和软件,并安装相关补丁以修复已知的安全漏洞。
⑶数据备份定期备份服务器上的重要数据,并将备份文件存储在安全的位置,以防止意外数据丢失。
⑷监控和日志配置服务器监控系统和日志记录,以便及时检测和记录潜在的安全问题,并采取适当的措施进行应对。
⒍常见问题解决方案以下是一些常见问题的解决方案,供参考:⑴无法连接到服务器- 确保服务器已经启动并正常运行。
- 检查网络连接设置,确保客户端和服务器在同一个网络上。
⑵数据库连接失败- 确保数据库服务器已经启动,并且用户名和密码正确。

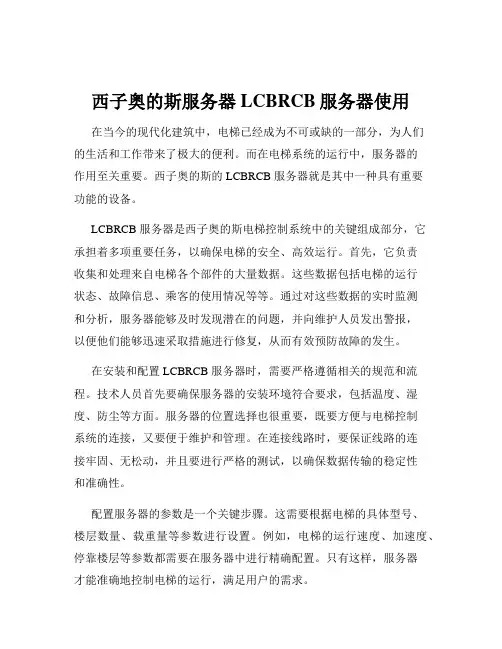

西子奥的斯服务器LCBRCB服务器使用在当今的现代化建筑中,电梯已经成为不可或缺的一部分,为人们的生活和工作带来了极大的便利。
而在电梯系统的运行中,服务器的作用至关重要。
西子奥的斯的 LCBRCB 服务器就是其中一种具有重要功能的设备。
LCBRCB 服务器是西子奥的斯电梯控制系统中的关键组成部分,它承担着多项重要任务,以确保电梯的安全、高效运行。
首先,它负责收集和处理来自电梯各个部件的大量数据。
这些数据包括电梯的运行状态、故障信息、乘客的使用情况等等。
通过对这些数据的实时监测和分析,服务器能够及时发现潜在的问题,并向维护人员发出警报,以便他们能够迅速采取措施进行修复,从而有效预防故障的发生。
在安装和配置 LCBRCB 服务器时,需要严格遵循相关的规范和流程。
技术人员首先要确保服务器的安装环境符合要求,包括温度、湿度、防尘等方面。
服务器的位置选择也很重要,既要方便与电梯控制系统的连接,又要便于维护和管理。
在连接线路时,要保证线路的连接牢固、无松动,并且要进行严格的测试,以确保数据传输的稳定性和准确性。
配置服务器的参数是一个关键步骤。
这需要根据电梯的具体型号、楼层数量、载重量等参数进行设置。
例如,电梯的运行速度、加速度、停靠楼层等参数都需要在服务器中进行精确配置。
只有这样,服务器才能准确地控制电梯的运行,满足用户的需求。
在日常使用中,对LCBRCB 服务器的维护和管理也是必不可少的。
定期的检查可以帮助发现服务器可能存在的硬件故障,如硬盘损坏、内存故障等。
同时,还需要对服务器的软件进行更新和维护,以修复可能存在的漏洞,提高系统的稳定性和安全性。
为了保证服务器的正常运行,还需要建立完善的备份机制。
数据的备份至关重要,一旦服务器出现故障,能够通过备份的数据迅速恢复系统,减少对电梯运行的影响。
备份的频率和方式需要根据实际情况进行合理的规划,一般来说,每天进行一次增量备份,每周进行一次全量备份是比较常见的做法。

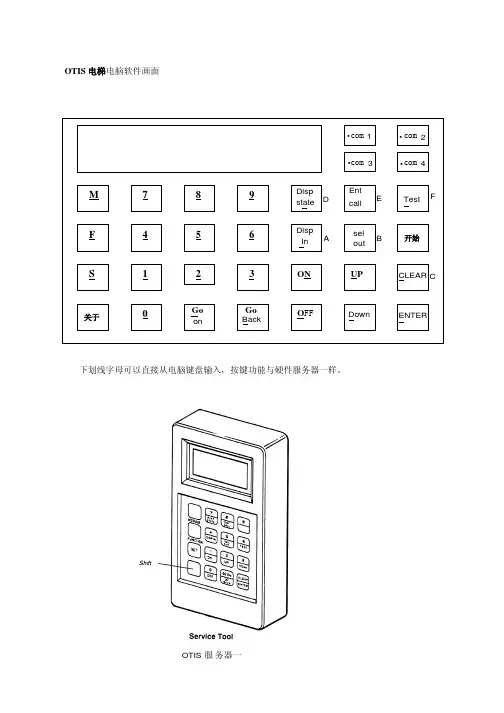

OTIS电梯电脑软件画面下划线字母可以直接从电脑键盘输入,按键功能与硬件服务器一样。
概述是利用MECS的模块化控制系统,它由四个模块(或称子系统)构成。
分别为:OCSS—OPERA TIONAL CONIROL SUBSYSTEM 操作控制子系统MCSS—MOTION COMMAND SUBSYSTEM 运行指令子系统DCSS(DISS)—DOOR CONIROL SUBSYSTEM 门控制子系统DBSS—DRIVE AND CONIROL SUBSYSTEM 驱动及制动子系统各子系统之间通过串行通信线(SERIAL LINE)连接来相互交换信息,共同完成电梯的控制功能。
服务器使用指南键盘控制服务器面板上有16个按键,各按键在面板上的分布如下:按键功能MODULE 按此键能进入或返回模块(MODULE)菜单(OCSS,MCSS,DISS,DBSS)FUNCTION 按此键能进入或退出功能(FUNCTION)菜单(MONITOR,TEST,SETUP)SET 按此键能进入或退出设置(SET)菜单蓝键按此键能启动蓝白双色键的蓝色功能,按此键后,液晶显示屏的第一行的第一个字位上会出现一个闪烁的光标,以示之后必须再按另一个键才能完成某条指令。
0 OFF 表示十进制的“0”无用1 ON 表示十进制的“1”无用2 UP 表示十进制的“2”向上(UP)方向选择键3 DOWN 表示十进制的“3”向下(DOWN)方向选择键4 DISP IN 表示十进制的“4”表示十六进制的“A”5 SEL OUT 表示十进制的“5”表示十六进制的“B”6 表示十进制的“6”表示十六进制的“C”7 DISP STATE 表示十进制的“7”表示十六进制的“D”8 ENT CALL 表示十进制的“8”表示十六进制的“E”9 TEST 表示十进制的“9”表示十六进制的“F”GO ON GO BACK 按此键能看到后一屏的一系列数据(也就是“往下翻一屏”)按此键能看到前一屏的一系列数据(也就是“往前翻一屏”)OTIS模块化电梯服务器简介:1、服务器用于所有OTIS模块化电梯系统,包括SPEC90GR、AMMA D、E311 、E411。
奥的斯电梯服务器操作方法
----老白
这是我干了两年奥的斯无机房电梯和有机房电梯的程序极其查看故障和其他内容的服务器操作方法
电梯系统故障查看主板:LCB2、LMCB、ALMCB、HAMCB
M-1-2-1 故障记录清除:在故障记录菜单中蓝键+2,按提示确认即可。
驱动:M-3-2-1 当前电梯故障 M-3-2-2 历史故障记录 M-3-2-3 清除
当前电梯故障 M-3-2-4 清除历史故障记录
主板:GECB、TCBC M-1-1-2-1 故障记录清除:在故障记录菜单中蓝键+2,按提示确认即可。
驱动:M-2-2-1 录 M-2-2-2 历史故障记录 M-2-2-4 清除历史故障记录
当前电梯故障 M-2-2-2 历史故障记 M-2-2-3 清除当前电梯故障
M-2-2-5 复位变频器(相当于断电复位)
主板:RCB2+MCB / OSBA+MSBA OCSS:按键顺序: M-1-2-2-1:事件记录M-1-2-2-2:操作模式记录清除故障方法:清除单个故障,请在使 ST 显示该条记录的时候按 SHIFT+ENTER 来清除该显示中的故障。
如果清楚全部故障记录,请按SHIFT+5 然后在按照上面的提示确认即可。
或按 M-1-5-1 清除故障 MCSS:按键顺序: M-2-2-2:事件记录清除故障方法:同上面的 OCSS 一样驱动: OVF30:按键顺序: M-4-2-1:查看当前故障M-4-2-2:查看存储故障M-4-2-3: 清除故障记录驱动:OVF20:按键顺序: M-2-2-1:查看最后一次接通电源到现在的所有事件记录 M-2-2-2:查看最后一次接通电源以前的所有未清除的故障记录故障清除方法:按键 SHIFT+5,然后按照上面的提示确认即可清除。
奥的斯服务器使用说明ALMCB板故障查看M1-2-1 查看故障,按 Shift+2 进入清除逻辑故障菜单,按 1 确定再按 2 确定,故障删除驱动故障主板ERR亮M3-2-1 查看当前驱动故障,M3-2-2 查看历史驱动故障,M3-2-3 清除当前驱动故障M3-2-4清除所有驱动故障,M3-2-5 上电运行时间M3-2-5 上电运行时间-M3-2-2 历史故障时间=故障离当前发生时间M3-3-1 密码菜单 4615 M3-3-1 密码菜单 7412HAMCB主板故障查看M1-2查看故障,翻到当前逻辑故障按1+2可清除当前故障,一直按按1再按按2,可持续删除逻辑故障驱动故障M3-2-1查看当前驱动故障,M3-2-2查看历史驱动故障,M3-2-3清除当前驱动故障,M3-2-4清除所有驱动故障,M3-2-5上电运行时间M3-2-5上电运行时间M3-2-2历史故障时间=故障离当前发生时间SMART主板小键盘故障组合键功能菜单En 故障菜单下←/C HC 键和→/DDO 键同时按下,可以清除驱动部分当前及历史故障组合键功能菜单An:密码验证 A0:密码设置初始密码为1234,密码验证之后可进入Fn菜单更改F3-01使能命令为0Cn自学习界面,进入二级菜单Lrn,数值改为1,按Enter 确认自学习,完成之后使能改回1即可。
GECB主板故障查看M1-1-2-1查看故障GONO后翻转查看故障M1-1-2-7清除故障y=1按shift+enter 确认y=2按shift+enter 确认清除故障。
变频器故障查看M221当前故障,上次上电到现在的故障M222—历史故障,上次上电之前的故障M223—清除当前故障,按 shift+enter 确认清除M224—清除保护;按 shift+enter 确认清除M225—变频器软件重启;按 shift+enter 确认清除LCBII主板故障M-1-2-1查看故障。
F8fg9545t550-04 XO-21VF将服务器插入OCSS,则四个模块均可监控;插入MCSS,可监控除OCSS的其他三个模块;插入DBSS或DISS只能监控对应模块本身。
现在我们对各模块重要菜单做说明。
一.Ocss重要菜单:1。
监控(MONITOR)M-1-1-1(CAR MONITOR),此菜单可用来监控轿厢的状态,操作模式,运动状态,门状态,内外呼的数目,以及负载状态。
它还允许用服务器输入内外呼信号。
群组中轿厢方向位置操作模式状态前后门状态呼梯目标层呼梯类型上下方向呼梯数目负载状态8楼上召上2下0 10%开关动作其中,操作模式是非常重要的信息。
M-1-1-2(IO MONITOR),此菜单可检查一些重要的串行输入输出状态.M-1-1-3(GROUP MONITOR),此菜单可监控群组中其他电梯的状态。
2.测试(TEST)M-1-2-1(RSL I/O),此菜单可用来检查所有串行输入输出口的状态,通过选择1,2,3来监控轿厢,厅外和群控串行信号。
也可通过ON,OFF键来强制输出口的状态。
串行连接地址地址位数输入有效,输出无效M-1-2-2-1(EVENT LOG ),OCSS 故障记录。
运行次数 运行时间100DTC 保护 发生5次 最近一次发生于3分钟以前M-1-2-2-2(MODES )模式记录 。
模式编号 模式名 发生次数 最近一次发生于14分前3.一般参数设置(NOM SETUP )M-1-3-1(INSTALL ),OCSS 安装参数,用于实现丰富的轿厢操作功能,里面共9个子菜单。
M-1-3-2(INPUT/OUTPUT ),串行通讯地址设置。
M-1-3-3(MASKS ),用于多种屏蔽服务,共四个子菜单,最常用的是第一个。
M-1-3-4(POS INDICATORS ),各楼层显。
M-1-3-5,楼层表(FLOOR TABLE ),OCSS 与MCSS 楼层对应关系。
4.特殊参数设置(SPECIAL SETUP )M-1-4-4(OPMODE ENABLE ),操作模式屏蔽。
