西子奥的斯服务器LCBRCB2服务器使用课件

奥的斯电梯服务器操作方法
这是我干了两年奥的斯无机房电梯和有机房电梯的程序极其查看故障和其他内容的服务器操作方法
电梯系统故障查看主板:LCB2、LMCB、ALMCB、HAMCB
M-1-2-1 故障记录清除:在故障记录菜单中蓝键+2,按提示确认即可。

驱动:M-3-2-1 当前电梯故障M-3-2-2 历史故障记录M-3-2-3 清除
当前电梯故障M-3-2-4 清除历史故障记录
主板:GECB、TCBC M-1-1-2-1 故障记录清除:在故障记录菜单中蓝键+2,按提示确认即可。

驱动:M-2-2-1 录M-2-2-2 历史故障记录M-2-2-4 清除历史故障记录
当前电梯故障M-2-2-2 历史故障记M-2-2-3 清除当前电梯故障
M-2-2-5 复位变频器(相当于断电复位)
主板:RCB2+MCB / OSBA+MSBA OCSS:按键顺序: M-1-2-2-1:事件记录M-1-2-2-2:操作模式记录清除故障方法:清除单个故障,请在使ST 显示该条记录的时候按SHIFT+ENTER 来清除该显示中的故障。

如果清楚全部故障记录,请按SHIFT+5 然后在按照上面的提示确认即可。

或按M-1-5-1 清除故障MCSS:按键顺序: M-2-2-2:事件记录清除故障方法:同上面的OCSS 一样驱动: OVF30:按键顺序: M-4-2-1:查看当前故障M-4-2-2:查看存储故障M-4-2-3: 清除故障记录驱动:OVF20:按键顺序: M-2-2-1:查看最后一次接通电源到现在的所有事件记录M-2-2-2:查看最后一次接通电源以前的所有未清除的故障记录故障清除方法:按键SHIFT+5,然后按照上面的提示确认即可清除。

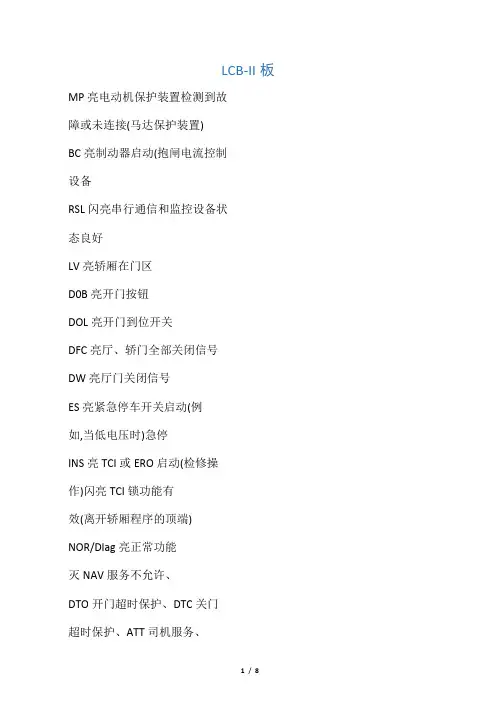

奥的斯LCB2板模式及输入输出信号注解1、Operational ModesMode Description Remark ACP A nti C rime P rotection 防犯罪保护 ANS A nti N uisance S ervice 防捣乱 ARD A utomatic R eturn D evice 自动返基站 ARO A utomatic R escue O peration 自动救援装置 ATT ATT endend service 司机 CHC C ut off H all C all 取消外呼 COR CO rrection R un 寻址 CTL C ar T o L anding 轿厢至特定楼层 DBF D rive / B reak F ault DBSS 故障 DCP D elayed C ar P rotection 延迟轿厢保护 DCS D oor C heck S equence 检查门顺序 DHB D oor H old B utton mode 门保持按钮 DLM D oor L ock M onitoring 门锁监控 DTC D oor T ime protection C lose 关门保护时间 DTO D oor T ime protection O pen 开门保护时间 EFO E mergency F ireman's O peration 紧急消防操作 EFS E mergency F ireman's S ervice 紧急消防服务 EHS E mergency H ospital S ervice 紧急医院服务 EPC E mergency P ower wait for C orrection run 紧急电源呼叫,等待救援运行 EPR E mergency P ower R escue run 紧急电源救援 EPW E mergency P ower W ait for normal 紧急电源等待 EQO E arth Q uake O peration 地震操作 ESB E mergency S top B utton resp. J-Relay fault 急停按钮或相序继电器故障 GCB G eneral C ontrol of B uttons 群控按钮 HAD H oistway A ccess D etection 井道过程检测 IDL IDL e 等待 INI INI tialize 系统初始化 INS INS pection 检修 ISC I ndependent S ervi C e 独立服务 LNS L oad N on S top service 满载直驶 MIT M oderate I ncoming T raffic 中度载客 NAV N ot AV ailable 轿厢不可用OR NOR mal 正常运行OLD O ver L oad D evice 超载PKS P ar KN ing S witch 驻停开关PRK P a RK ing 驻停ROT car R i OT operation 乱操作SHO SH abat O perationWCO W ild C ar O peration 大厅呼叫失败2、Motion StatesState Description RemarkCR C orrection R un 寻址FR F ast R un 快速运行ID ID le 等待IN IN spection Run 检修运行NR N ot R eady 系统故障RS R e S cue Run 救援运行SR S low R un 慢速运行ST ST op 停止3、System Inputs系统输入以下内容为所有的输入信号及这些信号所处的条件The following list shows all available inputs and the condition under which these inputs are displayed (set DISP-ALL=1 to view all available inputs).input group Description is displayed when ...Emergency Stop switch 急停开关ES SafetyChainDW door open contact 开门触点门完全关闭触点DFC Door Fully ClosedcontactStart Enable 再平层电路检查SE StartEnable1TH Thermal contact 1 温控开关12TH Thermal contact 2 温控开关2TCI Inspection Top of Car Inspection检修开关switchUIB Up Inspection Button 上检修按钮DIB Down Inspection Button 下检修按钮ERO Emergency Recall机房紧急操作Operation switch轿顶开门按钮TDO Top of Car Door OpenButtonTDC Top of Car Door Close轿顶关门按钮Button后门轿顶开门按钮^TDO rear Top of Car DoorOpen Button^TDC rear Top of Car Door后门轿顶开门按钮Close Button检修公共按钮TCB Top of Car InspectionButton (TCIB)DZ Doorzone Door Zone (LV1 and/or门区开关LV2)1LV Door Zone switch 1LV 门区开关12LV Door Zone switch 2LV DZ-TYP¹0门区开关2Limit Switch 1 上限位开关1LS LimitSwitches2LS Limit Switch 2 下限位开关BY Drive BY-Relay 抱闸继电器BRK BR-Relay 抱闸检测开关overload signal LWO 超载信号LWO LoadWeighingLWX load weighing bypass称重开关LWXLNS Load Non Stop 满载直驶L3030% load in car LW-TYP = 2轿厢有30%负载L5050% load in car LW-TYP = 2轿厢有50%负载dol Front Door Door Open Limit switch 开门到位dcl Door Close Limit关门到位switchDOB Door Open Button 开门按钮DCB Door Close Button 关门按钮电子门保护EDP Electronic DoorProtectionLRD Light Ray Device 光幕装置DOS Door Open Signal 开门信号MDD Moving at front of Door 前门检测正在运行Detection后门开门到位^dol Rear Door rear Door Open Limitswitch后门关门到位^dcl rear Door Close Limitswitch^DOB rear Door Open Button 后门开门按钮^DCB rear Door Close Button 后门关门按钮^EDP rear Electronic Door后门电子门保护Protection^LRD rear Light Ray Device 后门光幕装置^DOS rear Door Open Signal 后门开门信号^MDD Moving at rear后门检测正在运行of Door DetectionCCT Switches Car Call to Top 呼梯到顶楼CCB Car Call to Bottom 呼梯到底楼CHC Cut off Hall Call 取消外呼ddo Disable Door Operation 禁止门操作RTB Remote Tripping ButtonRRB Remote Resetting复位按钮Button紧急消防操作efo Emergency Emergency FiremenOperationHTS Hall Temperature来自SPB板的温度检测Sensor from SPBaef Alternative EFO (AEFO) 可选的紧急消防操作EFK Emergency Fireman Key 紧急救援开关可选的服务楼层ASL Alternative ServiceLandingESK Emergency Service Key紧急服务开关switch紧急服务保持开关ESH Emergency Service HoldswitchCFS Car Fireman Service轿厢紧急消防服务开关switch (Australia)CS Car fireman service轿厢紧急消防开始开关Start switch(Australia)xef Overide EFO 覆盖EFOEFB Emergency Firemen KeyBypass (EFKB)nu Emerg. emergency power EPO-P<=32紧急电源服务Power operation signalEPO-P<=32紧急电源服务nud emergency poweroperation signalEPO-P<=32紧急电源服务nug emergency poweroperation signalNRF NURF EPO-P<=32紧急电源服务独立服务开关ISS OCSS Independent ServiceSwitch后门服务开关^ISS rear IndependentService Switch隔离门装置开关pdd Partition Door DeviceSwitchCTL Car To Lobby CTL-P<=31轿厢至大厅PKS ParKing Switch PKS-P<=31驻停开关coc Cut/Disable Car call cut Off (Car) 取消轿厢呼梯coh Car call cut Off (Hall) 取消大厅呼梯取消大厅呼梯hco hall call Cut Off(Hall)取消大厅呼梯(群控) gco hall call Cut Off(Group)DFD Disable Front Door 禁止前门操作DRD Disable Rear Door 禁止后门操作CRC Card Reader Contact EN-CRO¹0读卡器触点EN-CRO¹0读卡器重写BOS BOSs card readeroverwriteATU Attendant Attendant key Up 司机上行按钮ATD Attendant key Down 司机下行按钮NSB Non Stop Button 直驶按钮RB Reset Button 复位按钮UM1reduced hwy i/o 1047 TUM1 HW-TYP = 1 or 3UM2i/o 1048 TUM2 HW-TYP = 1 or 3UMP i/o 1050 TUPS HW-TYP = 1 or 3OSU i/o 1054 SOSU HW-TYP = 1 or 3DM i/o 1049 TDM HW-TYP = 2 or 3DP i/o 1051 TDPS HW-TYP = 2 or 3OSD i/o 1055 SOSD HW-TYP = 2 or 34、System Outputs系统输出output group Description is displayedwhen ...1RT Tripping Remote Tripping for car 遥控正常1RR Remote Resetting for car 遥控复位3RT Remote Tripping forcounterweigtLVC-Relay LVC继电器LVC DoorBypassSFR Safe To Relevel (door安全再平层bypass active and nodemand to run)DFR OCSS DFC-Relay 门完全关好继电器PDR Power Down Relay (Power节能模式Save Mode)LR Light Relay 灯继电器NUD Emergency 紧急NUGBUT REM BUTton operated (any按钮已经操作demand to move)DO Door fully Opened 门完全打开正常运行NORM NORMal operation (nofaults)CPR Car PaRked, waiting for等待运行指令demandMF Main Floor (lobby) 主楼层(大厅) LND LaNDing passing 正经过楼层OOS Out Of Service 脱离服务LEV LEVel signal 平层信号DC Door Close Command 关门命令RFS Request For Service 要求服务SPB Service Panel Board Fault SPB板故障SCS Slack Belt Contact Switch 段带开关触点大厅温度传感器HTS Hall Temperature Sensor onSPBRDO Rear Door Open Signal 后门开门信号RDC Rear Door Close Signal 后门关门信号BRK Brake Signal from Drive 来至驱动的抱闸信号SAF Safety Chain (ES) 安全回路DS Door Switch (with DBP: DW,门触点w/o DBP: DFC)CLM Car Light Monitoring 轿厢照明监控。

西子奥的斯服务器LCBRCB服务器使用在当今的现代化建筑中，电梯已经成为不可或缺的一部分，为人们的生活和工作带来了极大的便利。

而在电梯系统的运行中，服务器的作用至关重要。

西子奥的斯的 LCBRCB 服务器就是其中一种具有重要功能的设备。

LCBRCB 服务器是西子奥的斯电梯控制系统中的关键组成部分，它承担着多项重要任务，以确保电梯的安全、高效运行。

首先，它负责收集和处理来自电梯各个部件的大量数据。

这些数据包括电梯的运行状态、故障信息、乘客的使用情况等等。

通过对这些数据的实时监测和分析，服务器能够及时发现潜在的问题，并向维护人员发出警报，以便他们能够迅速采取措施进行修复，从而有效预防故障的发生。

在安装和配置 LCBRCB 服务器时，需要严格遵循相关的规范和流程。

技术人员首先要确保服务器的安装环境符合要求，包括温度、湿度、防尘等方面。

服务器的位置选择也很重要，既要方便与电梯控制系统的连接，又要便于维护和管理。

在连接线路时，要保证线路的连接牢固、无松动，并且要进行严格的测试，以确保数据传输的稳定性和准确性。

配置服务器的参数是一个关键步骤。

这需要根据电梯的具体型号、楼层数量、载重量等参数进行设置。

例如，电梯的运行速度、加速度、停靠楼层等参数都需要在服务器中进行精确配置。

只有这样，服务器才能准确地控制电梯的运行，满足用户的需求。

在日常使用中，对LCBRCB 服务器的维护和管理也是必不可少的。

定期的检查可以帮助发现服务器可能存在的硬件故障，如硬盘损坏、内存故障等。

同时，还需要对服务器的软件进行更新和维护，以修复可能存在的漏洞，提高系统的稳定性和安全性。

为了保证服务器的正常运行，还需要建立完善的备份机制。

数据的备份至关重要，一旦服务器出现故障，能够通过备份的数据迅速恢复系统，减少对电梯运行的影响。

备份的频率和方式需要根据实际情况进行合理的规划，一般来说，每天进行一次增量备份，每周进行一次全量备份是比较常见的做法。

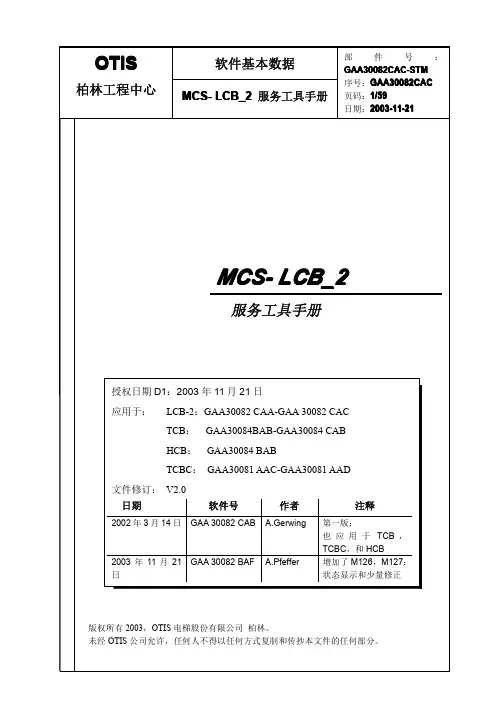

奥的斯的电梯电子控制部件均是使用服务工具ST（早期被称为TEST TOOL）测试工SERVICE TOOL）服务工具），OTIS3000电梯更是这样，在维修和来进行一些查询和修改。

本文就是对SYSTEM菜单树状结构图：由于我们的日常工作中主要是用到SYSTEM部分，所以，我们本手册也主要介绍这部分。

可以看上图，我们在ST菜单中的任意位置按M键既可以退回到ST主菜单中。

按F键可以进入到选择SYSTEM和TOOLS菜单功能部分。

按S键将进入到SYSTEM的下级功能菜单中。

LCB II菜单：接通电源：当将ST插入到LCB II或者已经插入后接通电源的时候，ST将进行自身检测功能。

当自身检测通过后，将显示：进入主功能菜单：按M键进入，将显示下面的菜单：这里就进入了ST在LCB II中的主菜单，可以看到，上面显示的SYSTEM=1代表按按键1进入到SYSTEM 功能菜单中。

按2进入TOOLS功能菜单中。

还有就是不论在ST菜单的哪一层中，只要你按下M键，既可回到这一级菜单中。

其实在这一级的菜单中还隐藏着一些功能，下面给大家介绍下：（这里面显示的功能大家可以在本站后续即将推出的LCBII参考符号、故障代码说明部分详细介绍。

）在本菜单下，按下SHIFT（蓝键），然后在按下UP键，将显示当前控制类型和驱动类型。

在本菜单下，按下GOON键，将显示当前停止信号。

在本菜单下，按下SHIFT（蓝键），然后再按下ON键，将显示当前状态以及给快捷键S9编程。

按下SHIFT+OFF键将取消上面对S9键的编程在本菜单下，按SHIFT（蓝键），然后在按下M 键，将显示软件的当前版本。

SYSTEM 统菜单：在上一节菜单中，按下1键，将进入到SYSTEM菜单中：在这一节菜单中，我们可以按GO ON键来翻看本菜单中其它没有显示出来的功能菜单。

也可以直接按数字键进入，它们分别是：按1键进入到STATUS（状态）菜单按2键进入到TEST（事件查看、测试）菜单按3键进入到SETUP（参数设置）菜单按M键返回到LCB II主菜单按CLEAR键返回到本节菜单的上一节菜单STATUS 状态监测菜单：在上一节菜单中，如果按下1键，将进入到本菜单：这里可以按GOON键来显示其它没有显示出来的功能菜单，也可以通过直接按键来进入相应功能：按1键进入CALLS（呼梯）功能菜单按2键进入INPUT（输入）状态显示功能菜单按3键进入OUTPUT（输出）状态显示功能菜单按4键进入GROUP（群组）状态显示功能菜单按5键进入ICSS状态显示功能菜单按6键进入CMD状态显示功能菜单这里，按下M键将返回到LCB II主菜单中按下F键将返回到LCB II菜单SYSTEM中按下CLEAR键返回到本节菜单的上一级菜单中TEST 事件查看、测试功能菜单在LCB II 的SYSTEM功能菜单中按下2键，将进入到本菜单：这里可以按GOON键来显示其它没有显示出来的功能菜单，也可以通过直接按键来进入相应功能：按1键进入EVENTS（事件）查看功能菜单按2键进入DIAGNOSIS（诊断）功能菜单按3键进入PART（部件）功能菜单按4键进入RSL（远程串行连接）功能菜单按5键进入SELFTEST（自身测试）功能菜单这里，按下M键将返回到LCB II主菜单中按下F键将返回到LCB II菜单SYSTEM中按下CLEAR键返回到本节菜单的上一级菜单中SETUP 环境设置、参数设置功能菜单在LCB II的SYSTEM功能菜单中，按3键将进入到本菜单：这里可以按GOON键来显示其它没有显示出来的功能菜单，也可以通过直接按键来进入相应功能：按1键进入INSTALL（安装）参数设置功能菜单按2键进入RSL（远程串行连接）设置功能菜单按3键进入ALLOWED（允许）设置功能菜单按4键进入POS（位置）设置功能菜单按5键进入DCS（门测试服务）运行功能菜单按6键进入ELD（ELD显示）功能菜单这里，按下M键将返回到LCB II主菜单中按下F键将返回到LCB II菜单SYSTEM中按下CLEAR键返回到本节菜单的上一级菜单中INSTALL菜单：在INSTALL菜单中，又被细分为几个子菜单，这里的子菜单是将LCB II中的参数根据分类设置成几个类。

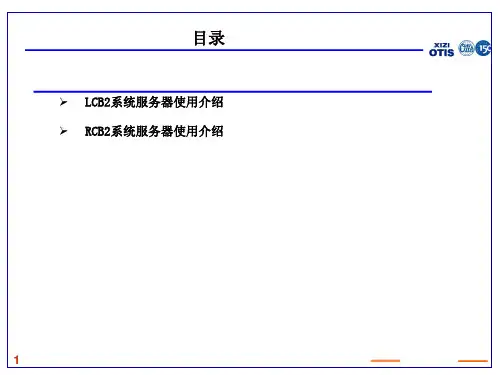

西子奥的斯服务器LCB2RCB2服务器使用PPT西子奥的斯服务器 LCB2/RCB2 服务器使用 PPT幻灯片 1：封面标题：西子奥的斯服务器 LCB2/RCB2 服务器使用指南幻灯片 2：目录服务器简介服务器的安装与连接服务器的操作界面服务器的功能与设置常见问题及解决方法总结与注意事项幻灯片 3：服务器简介西子奥的斯LCB2/RCB2 服务器是电梯控制系统中的重要组成部分，它负责与电梯的各个部件进行通信和数据交换，实现对电梯运行的监控、调试和维护。

该服务器具有操作简便、功能强大、稳定性高等特点，能够有效地提高电梯的运行效率和安全性。

幻灯片 4：服务器的安装与连接在安装服务器之前，需要确保电梯处于断电状态，并准备好相应的工具和连接线。

将服务器的插头插入电梯控制柜中的相应接口，确保连接牢固。

连接完成后，给电梯通电，服务器将自动启动并进行初始化。

幻灯片 5：服务器的操作界面服务器的操作界面分为多个区域，包括菜单区、数据显示区、操作按钮区等。

菜单区提供了各种功能选项，如参数设置、故障诊断、运行监控等。

数据显示区实时显示电梯的运行状态、参数值等信息。

操作按钮区用于执行各种操作，如读取数据、保存设置、清除故障等。

幻灯片 6：服务器的功能与设置参数设置：可以通过服务器对电梯的各种参数进行调整，如速度、加速度、楼层高度等，以满足不同的运行需求。

故障诊断：服务器能够自动检测电梯的故障，并显示故障代码和故障描述，帮助维修人员快速定位和解决问题。

运行监控：实时监控电梯的运行状态，包括速度、位置、载重等，确保电梯运行安全。

数据记录：可以记录电梯的运行数据，如运行时间、故障次数等，为电梯的维护和管理提供依据。

幻灯片 7：常见问题及解决方法服务器无法连接：检查连接线是否松动，电梯控制柜是否通电，服务器是否损坏。

数据显示异常：重新启动服务器，检查参数设置是否正确，传感器是否故障。

操作无响应：确认操作是否正确，服务器是否处于死机状态，如有必要，重新启动服务器。
