柔性防水屋面细部构造

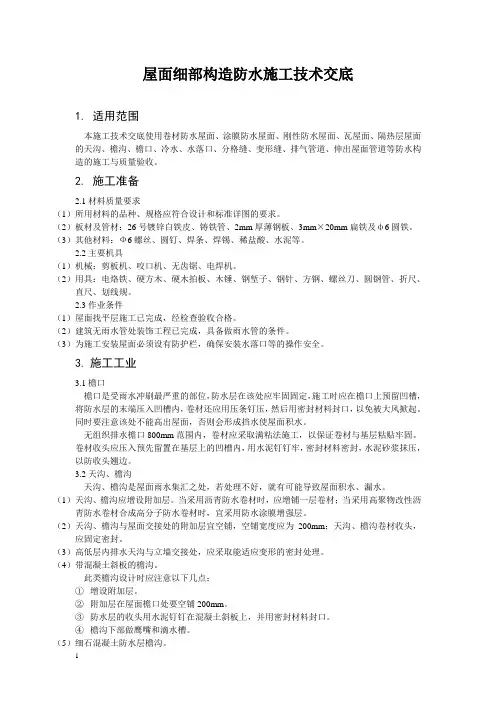

屋面细部构造防水施工技术交底1.适用范围本施工技术交底使用卷材防水屋面、涂膜防水屋面、刚性防水屋面、瓦屋面、隔热层屋面的天沟、檐沟、檐口、冷水、水落口、分格缝、变形缝、排气管道、伸出屋面管道等防水构造的施工与质量验收。

2.施工准备2.1材料质量要求（1）所用材料的品种、规格应符合设计和标准详图的要求。

（2）板材及管材：26号镀锌白铁皮、铸铁管、2mm厚薄钢板、3mm×20mm扁铁及ф6圆铁。

（3）其他材料：Ф6螺丝、圆钉、焊条、焊锡、稀盐酸、水泥等。

2.2主要机具（1）机械：剪板机、咬口机、无齿锯、电焊机。

（2）用具：电烙铁、硬方木、硬木拍板、木锤、钢堑子、钢针、方钢、螺丝刀、圆钢管、折尺、直尺、划线规。

2.3作业条件（1）屋面找平层施工已完成，经检查验收合格。

（2）建筑无雨水管处装饰工程已完成，具备做雨水管的条件。

（3）为施工安装屋面必须设有防护栏，确保安装水落口等的操作安全。

3.施工工业3.1檐口檐口是受雨水冲刷最严重的部位，防水层在该处应牢固固定，施工时应在檐口上预留凹槽，将防水层的末端压入凹槽内，卷材还应用压条钉压，然后用密封材料封口，以免被大风掀起。

同时要注意该处不能高出屋面，否则会形成挡水使屋面积水。

无组织排水檐口800mm范围内，卷材应采取满粘法施工，以保证卷材与基层粘贴牢固。

卷材收头应压入预先留置在基层上的凹槽内，用水泥钉钉牢，密封材料密封，水泥砂浆抹压，以防收头翘边。

3.2天沟、檐沟天沟、檐沟是屋面雨水集汇之处，若处理不好，就有可能导致屋面积水、漏水。

（1）天沟、檐沟应增设附加层。

当采用沥青防水卷材时，应增铺一层卷材；当采用高聚物改性沥青防水卷材合成高分子防水卷材时，宜采用防水涂膜增强层。

（2）天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度应为200mm；天沟、檐沟卷材收头，应固定密封。

（3）高低层内排水天沟与立墙交接处，应采取能适应变形的密封处理。

（4）带混凝土斜板的檐沟。

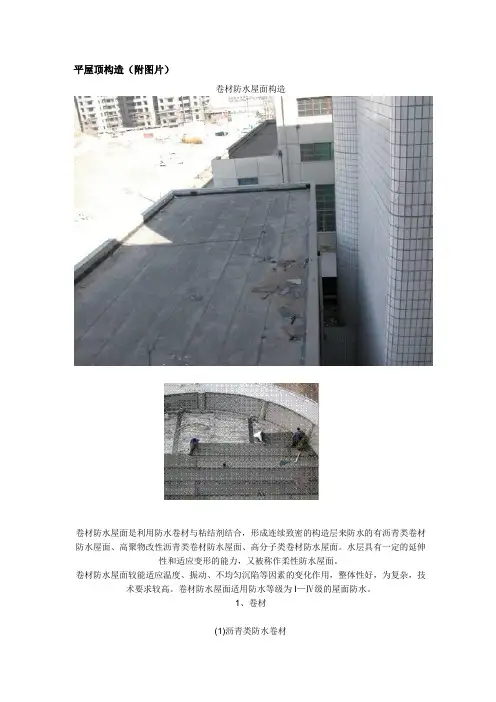

平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。

水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。

卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。

卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。

1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。

纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。

(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。

(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。

高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。

2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。

①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。

结构层多为刚度好，变形小的各类钢筋混凝土屋面板。

找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。

找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。

细部节点防水施工措施方案细部节点防水施工措施方案防水施工应遵循先节点后大面的施工工序，做好节点施工，确保应力集中处、易发生渗漏处的防水密实性。

一、屋面节点介绍及防水节点施工（一）中级防水防水施工屋面常见细部节点1、在防水施工中应对节点部位进行增强处理，以提高防水层的整体防水能力，延长整个防水层的使用寿命。

2、屋面防水节点，一般多而复杂，主要包括：2.1 泛水，泛水是指平面与立面的转角部位，（泛水是建筑上的一种防水工艺，通俗的说其实就是在墙与屋面，也就是在所有的需要防水处理的平立面相交处进行的防水处理，说白了就是用防水材料把墙角包住。

）此处结构变形较大，容易造成防水层破坏，应加铺一层卷材附加层。

其构造要点及做法为（1）将屋面的卷材继续铺至垂直墙面上，形成卷材防水，泛水高度不小于250mm。

（2）在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆弧形或45度斜面，上刷卷材胶粘剂，使卷材胶粘密实，避免卷材架空或折断，并加铺一层卷材。

（3）做好泛水上口的卷材收头固定，防止卷材在垂直墙面上下滑。

一般做法：在垂直墙中凿出通长的凹槽，将卷材收头压入凹槽内，用防水压条钉压后再用密封材料嵌填封严，外抹水泥砂浆保护。

凹槽上部的墙体亦应做防水处理。

泛水细部处理示意图1泛水细部处理示意图2泛水细部处理示意图32.2 天沟（指屋面排水的沟槽）、檐沟（檐下面横向的槽形排水沟）、出水口、反梁出水口，是雨水集中流经的部位，容易积水，天沟、檐沟结构较薄，变形较大，阴阳角多，不平整，应遵照多道设防，附加增强，节点密封的原则。

檐沟和天沟的示意图檐沟2.3 阴角和阳角的节点。

这些地方应力集中，往往先于大面积泛水层破坏，必须在这些部位做好增强附加层。

分隔缝，分隔缝是为了减少裂缝，在屋面找平层、刚性保护层或保护层上预留的沟槽，间距为4-6米，每一块的面积不超过36平方米，缝宽20mm。

2.4防水层收头，防止翘边，造成渗透。

2.5 出入口：易踩踏或被物品损坏或因不均匀沉降造成破坏2.6穿过防水层的管道或预埋件，管道周围易开裂破坏，这是因为管道材料与混凝土材料收缩系数不同，管道根部要做成圆弧状，增设附加层。

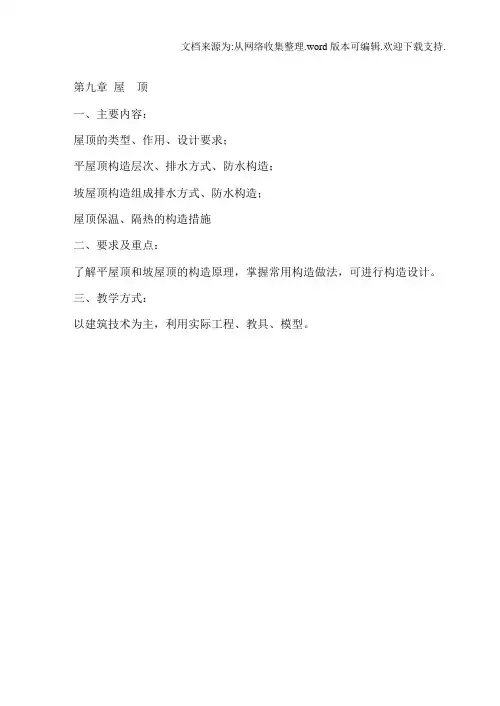

第九章屋顶一、主要内容：屋顶的类型、作用、设计要求；平屋顶构造层次、排水方式、防水构造；坡屋顶构造组成排水方式、防水构造；屋顶保温、隔热的构造措施二、要求及重点：了解平屋顶和坡屋顶的构造原理，掌握常用构造做法，可进行构造设计。

三、教学方式：以建筑技术为主，利用实际工程、教具、模型。

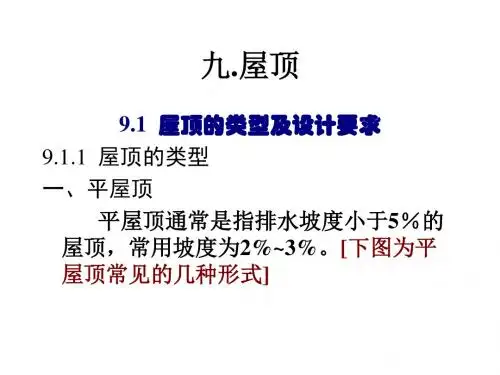

第九章屋顶.1概述一、屋顶的类型屋顶按屋面坡度及结构选型的不同，可分为平屋顶、坡屋顶及各种其他形式的屋顶（主要是曲面屋顶）。

其中，平屋顶和坡屋顶是目前广泛采用的形式。

1、平屋顶平屋顶通常是指屋面坡度小于5％的屋顶，常用坡度范围为2％～3％。

2、坡屋顶坡屋顶是指屋面坡度超过10％的屋顶，常用坡度范围为10％～60％。

坡屋顶在我国有着悠久的历史，它容易就地取材，并且符合传统的审美观点，所以在现代建筑中也经常采用。

坡屋顶有单坡、双坡、四坡、歇山等多种形式。

传统建筑中的小青瓦屋顶和平瓦屋顶等屋顶均属于坡屋顶。

图7-2为坡屋顶常见的几种形式。

3、曲面屋顶随着建筑工业、技术的发展和许多新型的空间结构形式的出现，也相应出现了许多新型的屋顶形式，如拱结构、薄壳结构、悬索结构、索膜结构、网架结构和网壳结构等。

这类建筑屋顶一般采用曲面屋顶。

曲面屋顶一般是由各种薄壳结构、悬索结构作为屋顶承重结构的屋顶，如双曲拱屋顶、扁壳屋顶、鞍形悬索屋顶等。

这类结构的内力分布合理，能充分发挥材料的力学性能，因而能节约材料。

但是，这类屋顶施工复杂、造价高，常用于大跨度的大型建筑。

二、屋顶的作用及设计要求1、屋顶的作用（1）作为结构承重构件应能承受屋顶本身的自重、风、雪荷载及上人或检修屋面时的各种荷载的作用；（2）对房屋上部其墙体还起水平支撑作用；（3）作为围护构件应能抵御风霜雨雪、阴晴冷暖等自然环境变化对房屋内部空间热环境的不利影响；（4）屋顶的形式还影响到建筑物的整体造型，对建筑物起到美化作用。

2、屋顶的设计要求（1）强度和刚度要求（2）防水、排水要求：屋面在处理防水问题时，应兼顾“导”和“堵”两个方面。

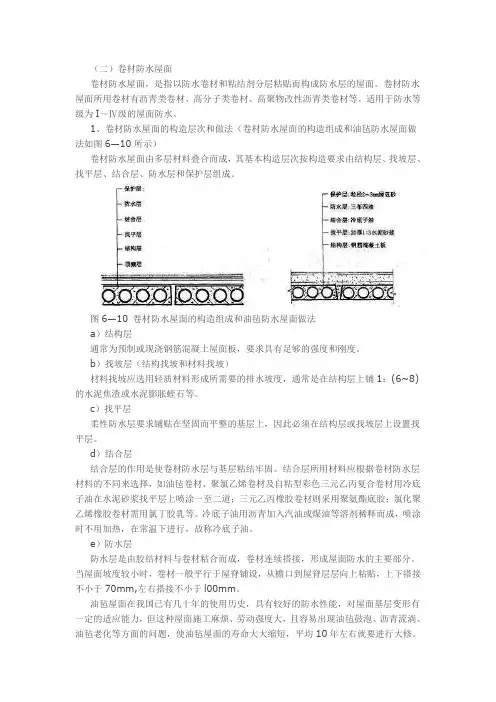

（二）卷材防水屋面卷材防水屋面，是指以防水卷材和粘结剂分层粘贴而构成防水层的屋面。

卷材防水屋面所用卷材有沥青类卷材、高分子类卷材、高聚物改性沥青类卷材等。

适用于防水等级为I～Ⅳ级的屋面防水。

1、卷材防水屋面的构造层次和做法（卷材防水屋面的构造组成和油毡防水屋面做法如图6—10所示）卷材防水屋面由多层材料叠合而成，其基本构造层次按构造要求由结构层、找坡层、找平层、结合层、防水层和保护层组成。

图6—10 卷材防水屋面的构造组成和油毡防水屋面做法a）结构层通常为预制或现浇钢筋混凝土屋面板，要求具有足够的强度和刚度。

b）找坡层（结构找坡和材料找坡）材料找坡应选用轻质材料形成所需要的排水坡度，通常是在结构层上铺1：(6~8)的水泥焦渣或水泥膨胀蛭石等。

c）找平层柔性防水层要求铺贴在坚固而平整的基层上，因此必须在结构层或找坡层上设置找平层。

d）结合层结合层的作用是使卷材防水层与基层粘结牢固。

结合层所用材料应根据卷材防水层材料的不同来选择，如油毡卷材、聚氯乙烯卷材及自粘型彩色三元乙丙复合卷材用冷底子油在水泥砂浆找平层上喷涂一至二道；三元乙丙橡胶卷材则采用聚氨酯底胶；氯化聚乙烯橡胶卷材需用氯丁胶乳等。

冷底子油用沥青加入汽油或煤油等溶剂稀释而成，喷涂时不用加热，在常温下进行，故称冷底子油。

e）防水层防水层是由胶结材料与卷材粘合而成，卷材连续搭接，形成屋面防水的主要部分。

当屋面坡度较小时，卷材一般平行于屋脊铺设，从檐口到屋脊层层向上粘贴，上下搭接不小于70mm,左右搭接不小于l00mm。

油毡屋面在我国已有几十年的使用历史，具有较好的防水性能，对屋面基层变形有一定的适应能力，但这种屋面施工麻烦、劳动强度大，且容易出现油毡鼓泡、沥青流淌、油毡老化等方面的问题，使油毡屋面的寿命大大缩短，平均10年左右就要进行大修。

目前所用的新型防水卷材，主要有三元乙丙橡胶防水卷材、自粘型彩色三元乙丙复合防水卷材、聚氯乙烯防水卷材、氯化聚乙烯防水卷材、氯丁橡胶防水卷材及改性沥青油毡防水卷材等，这些材料一般为单层卷材防水构造，防水要求较高时可采用双层卷材防水构造。

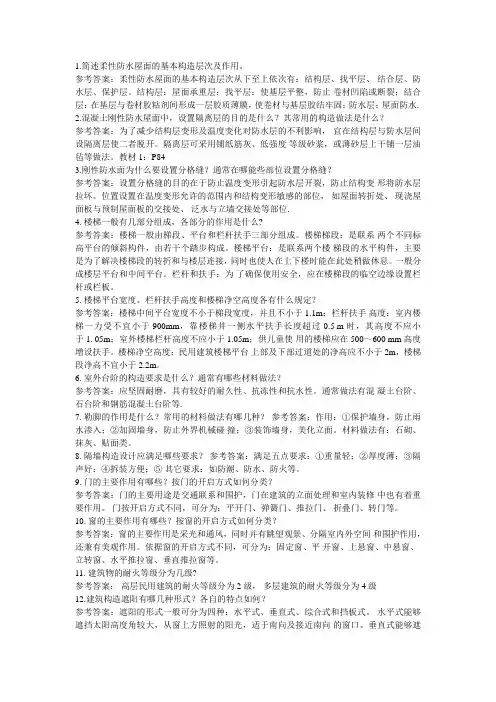

1.简述柔性防水屋面的基本构造层次及作用。

参考答案：柔性防水屋面的基本构造层次从下至上依次有：结构层、找平层、结合层、防水层、保护层。

结构层：屋面承重层；找平层：使基层平整，防止卷材凹陷或断裂；结合层：在基层与卷材胶粘剂间形成一层胶质薄膜，使卷材与基层胶结牢固；防水层：屋面防水.2.混凝土刚性防水屋面中，设置隔离层的目的是什么？其常用的构造做法是什么？参考答案：为了减少结构层变形及温度变化对防水层的不利影响，宜在结构层与防水层间设隔离层使二者脱开。

隔离层可采用铺纸筋灰、低强度等级砂浆，或薄砂层上干铺一层油毡等做法。

教材 1：P843.刚性防水面为什么要设置分格缝？通常在哪能些部位设置分格缝？参考答案：设置分格缝的目的在于防止温度变形引起防水层开裂，防止结构变形将防水层拉坏。

位置设置在温度变形允许的范围内和结构变形敏感的部位，如屋面转折处、现浇屋面板与预制屋面板的交接处、泛水与立墙交接处等部位.4. 楼梯一般有几部分组成，各部分的作用是什么?参考答案：楼梯一般由梯段、平台和栏杆扶手三部分组成。

楼梯梯段：是联系两个不同标高平台的倾斜构件，由若干个踏步构成。

楼梯平台：是联系两个楼梯段的水平构件，主要是为了解决楼梯段的转折和与楼层连接，同时也使人在上下楼时能在此处稍做休息。

一般分成楼层平台和中间平台。

栏杆和扶手：为了确保使用安全，应在楼梯段的临空边缘设置栏杆或栏板。

5. 楼梯平台宽度、栏杆扶手高度和楼梯净空高度各有什么规定？参考答案：楼梯中间平台宽度不小于梯段宽度，并且不小于 1.1m；栏杆扶手高度：室内楼梯一力受不宜小于 900mm，靠楼梯井一侧水平扶手长度超过 0.5 m 时，其高度不应小于 1. 05m；室外楼梯栏杆高度不应小于 1.05m；供儿童使用的楼梯应在 500～600 mm 高度增设扶手。

楼梯净空高度：民用建筑楼梯平台上部及下部过道处的净高应不小于 2m，楼梯段净高不宜小于 2.2m。

6. 室外台阶的构造要求是什么？通常有哪些材料做法？参考答案：应坚固耐磨，具有较好的耐久性、抗冻性和抗水性。

屋顶的类型及做法学习目标1.了解屋顶设计任务、屋面排水、屋面防水及屋面保温隔热设计的主要内容。

2.重点掌握：卷材防水屋面、刚性防水屋面、涂膜防水屋面的泛水构造，刚性防水屋面分格缝设置原则及构造。

3.能根据防水、排水及保温隔热要求正确绘制平屋顶平面。

4.了解顶棚的类型及吊顶的组成，能绘制抹灰吊顶的构造详图。

第一节屋顶的组成与形式一屋顶的组成1 面层：暴露在大气中，直接承受自然界各种因素的长期作用。

有防水、强度要求。

2 承重结构：承受屋面传来的各种荷载和屋顶自重。

分平面结构：适于建筑内部空间较小的建筑。

如屋架、梁板结构空间结构：适于大型公共建筑。

如：薄壳、网架、悬索结构3 保温隔热层：防止冬季室内热量散失，夏季隔绝太阳辐射的构造层。

设置于顶棚和承重结构之间，承重结构与屋顶防火层之间或屋面防水层之间。

4 顶棚：屋顶的底面。

二屋顶的作用：1 维护作用，防御自然界的风、雨、雪、霜和日光等的侵袭；2 沉重作用，承受屋顶上部的荷载，包括风、雪荷载、屋顶自重；3 支撑作用，对房屋上部的水平支撑作用。

三屋顶形式屋顶按其外形一般可分为平屋顶、坡屋顶、其它形式的屋顶。

②坡屋顶坡屋顶是指屋面坡度较陡的屋顶，其坡度一般在10％以上。

坡屋顶的常见形式有：单坡、双坡、四坡屋顶，硬山及悬山屋顶，四坡歇山及庑殿屋顶，圆形或多角形攒尖屋顶等。

①平屋顶屋面坡度≤5%的建筑屋顶为平屋顶。

最常用的排水坡度为2－3％；优点是节约材料，构造简单，顶上便于利用。

③其它形式的屋顶随着建筑科学技术的发展，出现了许多新型结构的屋顶，如拱屋顶、折板屋顶、薄壳屋顶，悬索屋顶，网架屋顶等四屋顶的设计要求屋顶设计应考虑其功能、结构、建筑艺术三方面的要求。

1 功能要求首先是能抵御风、霜、雨、雪的侵袭。

应防止雨水渗漏是屋顶的基本功能要求，我国现行的《屋面工程技术规程》（GB50207-94）根据建筑物的性质、重要程度使用功能及防水耐久年限等，将屋面划为四个等级，各等级均有不同的防水要求。

屋面细部构造设计说明4.11.1 屋面的槽口、檐沟和天沟、女儿墙和山墙、水落口、变形缝、伸出屋面管道、屋面出入口、反梁过水孔、设施基座、屋脊、屋顶窗等部位，是屋面工程中最容易出现渗漏的薄弱环节。

据调查表明，屋面渗漏中70％是由于细部构造的防水处理不当引起的，说明细部构造设防较难，是屋面工程设计的重点。

随着建筑的大型化和复杂化以及屋面功能的增加，除上述常见的细部构造外，在屋面工程中出现新的细部构造形式也是很正常的，因此本规范未规定的新的细部构造应根据其特征进行设计。

本规范在有关细部构造中所示意的节点构造，仅为条文的辅助说明，不能作为设计节点的构造详图。

4.11.2 屋面的节点部位由于构造形状比较复杂，多种材料交接，应力、变形比较集中，受雨水冲刷频繁，所以应局部增强，使其与大面积防水层同步老化。

增强处理可采用多道设防、复合用材、连续密封、局部增强。

细部构造设计是保证防水层整体质量的关键，同时应满足使用功能、温差变形、施工环境条件和工艺的可操作性等要求。

4.11.3 参见本规范第4.6.3条的条文说明。

4.11.4 屋面的节点部位往往形状比较复杂，设计时可采用不同的保温材料与大面的保温层衔接，形成连续保温层，防止热桥的出现。

节点部位保温材料的选择，应充分考虑保温层设置的可能性和施工的可行性。

保证热桥部位的内表面温度不低于室内空气的露点温度。

4.11.5 滴水处理的目的是为了阻止槽口、檐沟外侧下端等部位的雨水沿板底流向墙面而产生渗漏或污染墙面；如滴水槽的宽度和深度太小，雨水会由于虹吸现象越过滴水槽，使滴水处理失效，故规定滴水槽的最小尺寸。

4.11.6 檐口部位的卷材防水层收头和滴水是檐口防水处理的关键，空铺、点粘、条粘的卷材在檐口端部800mm范围内应满粘，卷材防水层收头压入找平层的凹槽内，用金属压条钉压牢固并进行密封处理，钉距宜为500mm～800mm，防止卷材防水层收头翘边或被风揭起。

从防水层收头向外的檐口上端、外檐至檐口下部，均应采用聚合物水泥砂浆铺抹，以提高檐口的防水能力。

平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。

水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。

卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。

卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。

1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。

纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。

(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。

(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。

高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。

2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。

①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。

结构层多为刚度好，变形小的各类钢筋混凝土屋面板。

找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。

找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。

【本节内容】屋顶概述一、屋顶的作用及设计要求1. 强度和刚度要求首先要有足够的强度以承受作用于其上的各种荷载的作用，其次要有足够的刚度，防止过大的变形导致屋面防水层开裂而渗水。

2. 防水排水要求屋顶防水排水是屋顶构造设计应满足的基本要求。

在屋顶的构造设计中，主要是依靠“防”和“排”的共同作用来完成防水要求的。

3. 保温隔热要求屋顶作为建筑物最上层的外围护结构，应具有良好的保温隔热的性能。

在严寒和寒冷地区，屋顶构造设计应主要满足冬季保温的要求，尽量减少室内热量的散失；在温暖和炎热地区，屋顶构造设计应主要满足夏季隔热的要求，避免室外高温及强烈的太阳辐射对室内生活和工作的不利影响。

4. 美观要求在建筑技术日益先进的今天，如何应用新型的建筑结构和种类繁多的装修材料来处理好屋顶的形式和细部，提高建筑物的整体美观效果，是建筑设计中不容忽视的问题。

二、屋顶的类型1、平屋顶平屋顶通常是指屋面坡度小于5%的屋顶，常用坡度范围为2%～3%。

其一般构造是用现浇或预制的钢筋混凝土屋面板作基层，上面铺设卷材防水层或其他类型防水层。

2、坡屋顶坡屋顶通常是指屋面坡度大于10%的屋顶，常用坡度范围为10%～60%。

3、其他形式的屋顶如拱结构、薄壳结构、悬索结构和网架结构等。

这类屋顶一般用于较大体量的公共建筑。

2 屋面排水设计一、屋顶坡度的表示方法及形成1、屋顶坡度的表示方法屋顶坡度的常用表示方法有斜率法、百分比法和角度法三种。

斜率法是以屋顶高度与坡面的水平投影长度之比表示，可用于平屋顶或坡屋顶；百分比法是以屋顶高度与坡面的水平投影长度的百分比表示，多用于平屋顶；角度法是以倾斜屋面与水平面的夹角表示，多用于有较大坡度的坡屋顶，目前在工程中较少采用。

2、屋面坡度的形成屋顶排水坡度的形成主要有材料找坡和结构找坡两种。

材料找坡，又称垫置坡度或填坡，是指将屋面板象楼板一样水平搁置，然后在屋面板上采用轻质材料铺垫而形成屋面坡度的一种做法。

平屋面施工技术平屋面大部分分布在华北平原地区。

平屋面按屋面防水层的不同有刚性防水、卷材防水、涂料防水屋面等多种。

一、卷材防水屋面做法卷材防水屋面是用防水卷材与胶粘剂结合在一起，形成连续致密的构造层，从而达到防水的目的。

按卷材的常见类型有沥青类卷材防水屋面、高聚物改性沥青类防水卷材屋面、高分子类卷材防水屋面。

卷材防水屋面由于防水层具有一定的伸长性和适应变形的能力，因而又称为柔性防水屋面。

卷材防水屋面较能适应湿度、振动、不均匀沉陷等因素的变化，能承受一定的水压，整体性好，不易渗漏。

严格遵守施工操作规程时则能较好地保证防水质量，但施工操作较复杂，技术要求较高。

卷材防水屋面适用于防水等级为Ⅰ～Ⅳ级的屋面防水。

（一）卷材防水屋面的结构卷材防水屋面由多层材料叠合而成，按各层的作用分别为：结构层、找平层、结合层、防水层和保护层。

卷材防水屋面构造如图6-1所示。

图6-1 柔性屋面构造层1.构造层（1）结构层。

通常为预制或现浇钢筋混凝土屋面板，要求具有足够的强度和刚度。

（2）找坡层。

如果平屋顶在安装空心板或现浇钢筋混凝土时就已经形成了屋面坡度，则不需要设找坡层。

否则必须采用材料做出所需的排水坡度。

材料找坡时，通常是在结构层上铺1∶6～1∶8的水泥焦砟或水泥膨胀蛭石等。

（3）找平层。

卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而应设找平层；找平层一般采用20mm厚1∶3水泥砂浆，也可采用1∶8沥青砂浆等进行找平。

找平层宜设分格缝，缝宽一般为20mm，纵横间距一般不宜大于6m，屋面板为预制时，分格缝应设在预制板的端缝处。

分格缝上应附加400～500mm宽的卷材。

（4）结合层。

结合层的作用是使卷材防水层与基层之间粘结牢固。

结合层所用材料应根据卷材防水层材料的不同而选择相应的胶粘剂。

（5）防水层。

防水层就是将所选用的防水材料进行铺设。

在现代防水材料中，为了防止环境污染，常采用胶粘剂、自粘法、现场边加热边铺设的施工方法，应根据不同的施工要求进行施工，并要注意其铺设的方向和搭接的长度。

屋面的细部构造防水要求屋面防水经常出现渗漏问题，不是在卷材防水层或刚性防水层常出现问题，而在于屋面细部构造做的不到位，小渗漏现象时常发生，所以对细部构造需要正确认识和掌握。

1屋面细部构造包括范围：屋面的天沟、檐沟、檐口、泛水、水落口、变形缝、伸出屋面管道等防水构造。

2.卷材或涂膜防水层在天沟、檐沟与屋面交接处、泛水、阴阳角等部位，应增加卷材或涂膜附加层。

3.天沟、檐沟的防水构造应符合下列要求：1沟内附加层在天沟、檐沟与屋面交接处宜空铺，空铺的宽度不应小于200mm,保证附加层在防水卷材变形时有一定弹性，防止附加层被拉烈∙<J<o2卷材防水层应由沟底翻上至沟外檐顶部，卷材收头应用水泥钉固定,并用密封材料封严。

3涂膜收头应用防水涂料多遍涂刷或用密封材料封严。

4在天沟、檐沟与细石混凝土防水层的交接处，应留凹槽并用密封材料嵌填严密。

铺贴檐口800mm范围内的卷材应采取满粘法。

卷材收头应压入凹槽,采用金属压条钉压，并用密封材料封口。

涂膜收头应用防水涂料多遍涂刷或用密封材料封严。

檐口下端应抹出鹰嘴和滴水槽。

5.女儿墙泛水的防水构造应符合下列要求：铺贴泛水处的卷材应采取满粘法。

砖墙上的卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理；也可压入砖墙凹槽内固定密封，凹槽距屋面找平层不应小于25Omm,凹槽上部的墙体应做防水处理。

涂膜防水层应直接涂刷至女儿墙的压顶下，收头处理应用防水涂料多遍涂刷封严，压顶应做防水处理。

混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严。

6.水落口的防水构造应符合下列的最低处，防水层贴入水落口杯内不应小于50mm o水落口周围直径500mm范围内的坡度不应小于5%,并采用防水涂料或密封材料涂封，其厚度不应小于2mm o水落口杯与基层接触处应留宽20mm、深20mm凹槽并嵌填密封材料。

7.变形缝的防水构造应符合下列要求：变形缝的泛水高度不应小于250mm o防水层应铺贴到变形缝两侧砌体的上部。
