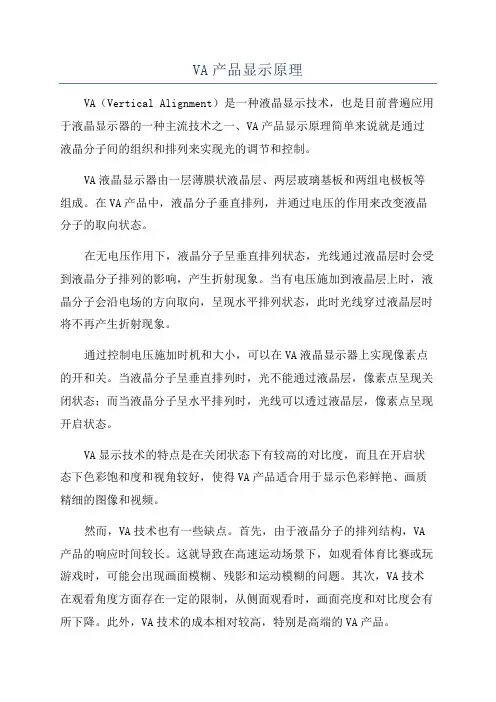

VA产品显示原理VA（Vertical Alignment）是一种液晶显示技术，也是目前普遍应用于液晶显示器的一种主流技术之一、VA产品显示原理简单来说就是通过液晶分子间的组织和排列来实现光的调节和控制。

VA液晶显示器由一层薄膜状液晶层、两层玻璃基板和两组电极板等组成。

在VA产品中，液晶分子垂直排列，并通过电压的作用来改变液晶分子的取向状态。

在无电压作用下，液晶分子呈垂直排列状态，光线通过液晶层时会受到液晶分子排列的影响，产生折射现象。

当有电压施加到液晶层上时，液晶分子会沿电场的方向取向，呈现水平排列状态，此时光线穿过液晶层时将不再产生折射现象。

通过控制电压施加时机和大小，可以在VA液晶显示器上实现像素点的开和关。

当液晶分子呈垂直排列时，光不能通过液晶层，像素点呈现关闭状态；而当液晶分子呈水平排列时，光线可以透过液晶层，像素点呈现开启状态。

VA显示技术的特点是在关闭状态下有较高的对比度，而且在开启状态下色彩饱和度和视角较好，使得VA产品适合用于显示色彩鲜艳、画质精细的图像和视频。

然而，VA技术也有一些缺点。

首先，由于液晶分子的排列结构，VA 产品的响应时间较长。

这就导致在高速运动场景下，如观看体育比赛或玩游戏时，可能会出现画面模糊、残影和运动模糊的问题。

其次，VA技术在观看角度方面存在一定的限制，从侧面观看时，画面亮度和对比度会有所下降。

此外，VA技术的成本相对较高，特别是高端的VA产品。

为了克服VA技术的缺点，目前市场上也出现了一些改进的版本，如MVA（Multi-Domain Vertical Alignment）和P-MVA（Patterned Multi-Domain Vertical Alignment）。

这些改进版的VA技术通过调整液晶分子的取向方式和排列结构，使得画质和观看角度得到进一步提升。

综上所述，VA产品的显示原理是通过电压的作用来改变液晶分子的排列结构，从而调节光的通过情况。

液晶显示器的原理液晶显示器是一种利用液晶分子在电场作用下的对光的偏振性和透过程度改变实现图像显示的装置。

其主要由两片平行的透明电极组成，中间夹层有液晶材料和取向膜。

液晶分子的排列可以通过施加电场来改变，从而改变液晶分子的偏振状态，使得光的偏振态发生变化，达到显示图像的效果。

液晶分子是一种有机质，这种物质在外部电场的作用下表现出非常明显的电光特性。

在电场未作用时，液晶分子状如混乱，它们的方向是无选择性的。

但当液晶分子遇到由液晶显示器中的电极产生的电场时，一部分液晶分子的定向会发生变化，然后整个分子逐渐在电场的影响下沿着电场方向逐渐改变方向，最终达到与电场垂直的状态。

这种电场力量越强，改变液晶分子的程度越大。

在液晶显示器中，有两个平行的透明电极，一个在另一个之上。

这两个电极就构成了一个液晶显示器的基本结构。

液晶材料被矩形区域所包含，这个区域称为液晶单元。

同样，两个电极之间的平面被称为液晶单元板，该板已经被涂了两层固态取向材料，被称为取向膜。

这两种取向膜分别在90度以内缠绕，从而将液晶单元板分成两个平面：一水平和一垂直。

液晶单元板之间的液晶层通过对参考点的依赖进行取向，从而使液晶分子在液晶单元板上垂直地定向。

在液晶显示器的设计中，光的偏振状态扮演了非常重要的角色。

液晶分子在没有电场的情况下的偏振态是未知的，具有范围随机性。

液晶分子在电场作用下的偏振态通常分为两种类型：索引折射率与电场方向成45度角的偏振态，和折射率与电场方向平行的偏振态。

液晶显示器中的聚合物薄膜会选择其中的一种偏振态，并且仅允许沿着偏振方向旋转的光通过。

在显示器工作时，液晶分子的方向由电场控制。

当通过液晶单元的电场方向与偏振方向平行时，当液晶分子的方向与电场垂直时，液晶材料上的光就会发生旋转，并通过过滤器达到观察者的眼睛产生色彩和与环境相同质量的图像。

液晶分子的取向由横跨液晶单元的电场强度和方向来控制。

最后，液晶显示器的控制器是控制电场施加的主要设备。

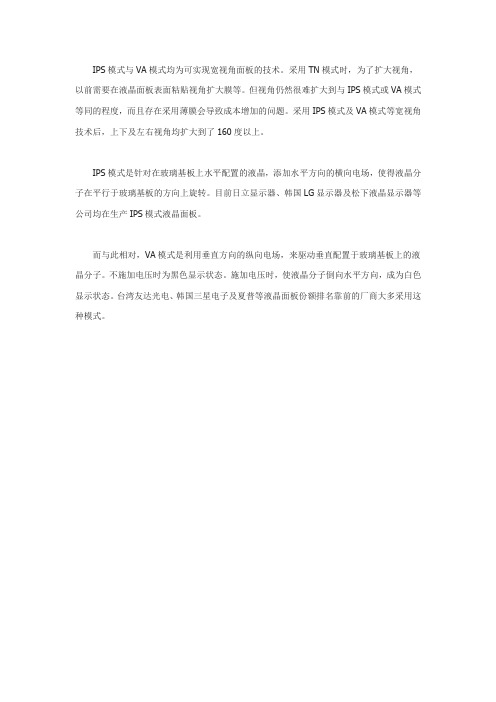

IPS模式与VA模式均为可实现宽视角面板的技术。

采用TN模式时，为了扩大视角，以前需要在液晶面板表面粘贴视角扩大膜等。

但视角仍然很难扩大到与IPS模式或VA模式等同的程度，而且存在采用薄膜会导致成本增加的问题。

采用IPS模式及VA模式等宽视角技术后，上下及左右视角均扩大到了160度以上。

IPS模式是针对在玻璃基板上水平配置的液晶，添加水平方向的横向电场，使得液晶分子在平行于玻璃基板的方向上旋转。

目前日立显示器、韩国LG显示器及松下液晶显示器等公司均在生产IPS模式液晶面板。

而与此相对，VA模式是利用垂直方向的纵向电场，来驱动垂直配置于玻璃基板上的液晶分子。

不施加电压时为黑色显示状态。

施加电压时，使液晶分子倒向水平方向，成为白色显示状态。

台湾友达光电、韩国三星电子及夏普等液晶面板份额排名靠前的厂商大多采用这种模式。

液晶显⽰器的⼯作原理液晶显⽰器的⼯作原理报告⽬录⼀液晶显⽰器的组成结构 (2)1液晶分⼦ (2)2LCD的构造 (2)3液晶的制作流程 (3)⼆液晶显⽰器的⼯作原理 (4)1液晶显⽰器的原理 (4)2液晶显⽰器的驱动与显⽰ (4)三液晶显⽰器的好处 (5)1机⾝薄，节省空间 (5)2省电，不产⽣⾼温 (5)3低辐射，益健康 (5)4画⾯柔和不伤眼 (5)四总结 (5)⼀液晶显⽰器的组成结构1液晶分⼦液晶显⽰器顾名思义，核⼼的材料是液晶。

液晶是⼀种液态的晶体，它在电场的作⽤下会发⽣电光效应就是它的液晶分⼦的排列会发⽣变化。

⽽液晶显⽰器的产⽣主要就是应⽤了液晶的这⼀效应。

液晶材料⼯作时是放在两个电极之间，当两个电极施加电场时，液晶分⼦纵向排列，当没有电压时，横向排列。

即有电压时光能通过，没电压时光不能通过。

液晶在应⽤的时候所需含量并不是很多。

由于要显⽰画⾯，所以我们所需要的电极是透明的，通常我们采⽤的材料是铟锡氧化物，简称为ITO。

ITO 是以两种氧化物的固溶体结构存在，并以薄膜的形式沉积在玻璃基板上，做成透明电极⽽是⽤。

ITO膜的典型制作⽅法有两种真空蒸镀法和溅射镀膜法。

2LCD的构造TFT液晶显⽰器从上到下依次为前框，⽔平偏光⽚，彩⾊滤光⽚，液晶，TFT 玻璃，垂直偏光⽚，驱动IC与印刷电路板，扩散⽚，扩散版，胶框，背光源，背板，主控制板，背光膜组点灯器。

其主要是由液晶盒的两块玻璃基板构成，液晶盒中封灌液晶。

两块玻璃板中，下玻璃基板布置有源元件（薄膜晶体管TFT），上玻璃基板中布置共⽤电极。

在两块玻璃基板的外侧，要分别贴附仅使沿⼀个⽅向振动的光头过的偏光⽚，⽽且，在共⽤电极与偏光⽚之间还要布置⽤于彩⾊显⽰的彩⾊滤光⽚，因此共⽤电极板也称作CF基板。

在TFT基板下侧，设有LED 背光源，背光源与电源相连接，TFT基板与印刷电路板连接，印刷电路板上装有⽀持显⽰屏⼯作的驱动电路和控制电路。

在构成液晶显⽰屏的两块玻璃基板模块上，都设有透明导电膜，由这些透明导电膜分别做成TFT基板模块的TFT、像素电极。

液晶显示屏工作原理液晶显示屏是一种广泛应用于电子设备的显示技术，如今已成为电视、电脑、智能手机等各类电子产品的主要显示方式。

本文将详细介绍液晶显示屏的工作原理。

一、液晶的基本结构液晶显示屏主要由液晶层、栅极电极、源极电极和背光模块等组件构成。

其中，液晶层是核心部分，由液晶分子组成。

液晶分子具有特殊的长形结构，它们可以在电场的作用下改变排列方式，从而控制光的透过。

二、液晶显示的原理液晶显示屏利用液晶分子特殊的排列状态来控制光的透过程度，从而实现图像的显示。

液晶分子可以通过加电、施加电场来改变排列状态，进而调节透光性，实现像素的开关。

在液晶层的两侧分别有栅极电极和源极电极。

当没有电流通过时，液晶分子呈现松散排列，透光性较好，光线能够通过液晶层并正常显示。

这时，液晶显示屏呈现出一个较为明亮的状态。

当液晶显示屏接收到电流信号时，电场作用下的液晶分子会发生排列变化，形成一个马赛克图案。

此时，电场的变化导致液晶分子的排列状态发生变化，使得光的透过程度发生改变。

通过调节电流信号的强弱和频率，液晶显示屏可以实现像素点的亮度和颜色的调节，从而显示出各种图像。

三、液晶显示屏的工作模式液晶显示屏的工作模式主要有两种：主动式矩阵和被动式矩阵。

1. 主动式矩阵主动式矩阵是指每个像素都有一个对应的驱动电路，可以独立控制。

在这种模式下，液晶显示屏的刷新率较高，显示效果更加精确、清晰。

主动式矩阵在高分辨率的显示设备中应用广泛，如大尺寸电视和高像素的手机屏幕。

2. 被动式矩阵被动式矩阵是指多个像素共享一个驱动电路，只有部分像素同时刷新，其他像素则根据视觉暂留效应显示。

被动式矩阵在低分辨率的显示设备中使用，如低端电视、计算器等。

四、液晶显示屏的优缺点液晶显示屏具有以下优点：1. 显示效果好：液晶显示屏色彩还原度高，显示效果逼真，可以呈现丰富多彩的图像；2. 节能环保：相比其他显示技术，液晶显示屏功耗较低，能够节约能源，减少对环境的负面影响；3. 视角广：液晶显示屏的视角广，可以实现全方位的观看体验；4. 尺寸可调：液晶显示屏适应性强，可以制造不同尺寸、不同比例的显示屏。

tn、ips、va原理TN（Twisted Nematic）液晶面板、IPS（In-Plane Switching）液晶面板和VA（Vertical Alignment）液晶面板是三种常见的液晶显示技术，它们的工作原理如下：TN原理：TN液晶面板是一种最早应用的液晶技术，它的工作原理是通过液晶分子在电场的作用下，使得光在液晶层中旋转，从而达到调节透光性的目的。

当电场作用于TN液晶层时，液晶分子会按一定方向排列，使得通过液晶的光分子旋转的角度发生变化，从而调节透射光的方向和强度。

TN液晶面板的优点是反应速度快、成本低廉，但视角较窄，颜色和对比度表现较差。

IPS原理：IPS液晶面板采用了一种特殊的液晶分子排列方式，使得液晶分子在平面内旋转，从而实现更大的视角。

IPS液晶面板的工作原理是通过应用电场来控制液晶分子的旋转角度，从而调节光的透射方向和强度。

与TN相比，IPS面板具有更大的视角、更准确的颜色还原以及更好的对比度，但反应速度相对较慢。

VA原理：VA液晶面板的工作原理类似于TN液晶面板，也是通过电场作用来控制液晶分子的旋转角度。

不同的是，VA液晶面板中的液晶分子排列方式不是平行，而是垂直于面板的方向，从而实现更好的对比度和黑色表现。

VA液晶面板的优点是较高的对比度、较好的黑色表现以及较大的视角，但视角仍然相对较小。

总之，TN液晶面板和IPS液晶面板通过控制液晶分子的旋转角度来调节透光性，而VA液晶面板通过液晶分子排列的方式来实现更好的对比度和黑色表现。

每种技术都有自己的优点和局限性，选择何种液晶面板需要根据具体的应用需求和预算来决定。

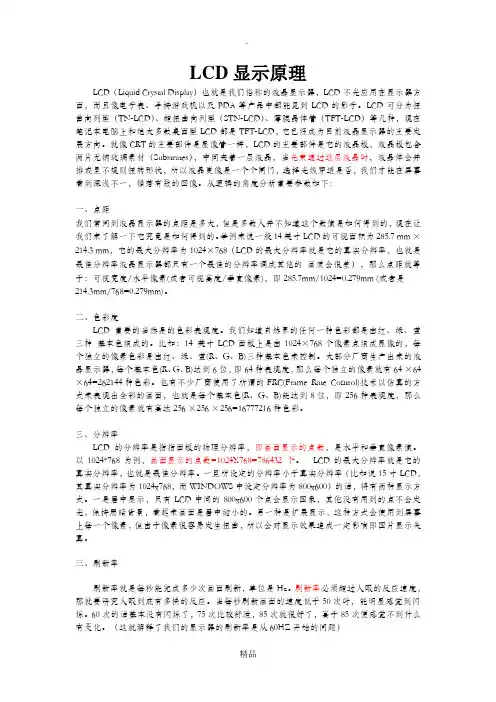

LCD显示原理LCD（Liquid Crystal Display）也就是我们俗称的液晶显示器，LCD不光应用在显示器方面，而且像电子表、手持游戏机以及PDA等产品中都能见到LCD的影子。

LCD可分为扭曲向列型（TN-LCD）、超扭曲向列型（STN-LCD）、薄膜晶体管（TFT-LCD）等几种，现在笔记本电脑上和绝大多数桌面型LCD都是TFT-LCD，它已经成为目前液晶显示器的主要发展方向。

就像CRT的主要部件是显像管一样，LCD的主要部件是它的液晶板，液晶板包含两片无钠玻璃素材（Substrates），中间夹着一层液晶，当光束通过这层液晶时，液晶体会并排或呈不规则扭转形状，所以液晶更像是一个个闸门，选择光线穿透是否，我们才能在屏幕看到深浅不一，错落有致的图像。

从逻辑的角度分析重要参数如下：一、点距我们常问到液晶显示器的点距是多大，但是多数人并不知道这个数值是如何得到的，现在让我们来了解一下它究竟是如何得到的。

举例来说一般14英寸LCD的可视面积为285.7 mm ×214.3 mm，它的最大分辨率为1024×768（LCD的最大分辨率就是它的真实分辨率，也就是最佳分辨率液晶显示器都只有一个最佳的分辨率调成其他的画质会很差），那么点距就等于：可视宽度/水平像素(或者可视高度/垂直像素)，即285.7mm/1024=0.279mm (或者是214.3mm/768=0.279mm)。

二、色彩度LCD重要的当然是的色彩表现度。

我们知道自然界的任何一种色彩都是由红、绿、蓝三种基本色组成的。

比如：14 英寸LCD面板上是由1024×768个像素点组成显像的，每个独立的像素色彩是由红、绿、蓝(R、G、B)三种基本色来控制。

大部分厂商生产出来的液晶显示器，每个基本色(R、G、B)达到6位，即64种表现度，那么每个独立的像素就有64 ×64×64=262144种色彩。

液晶显示屏的工作原理
液晶显示屏的工作原理：
①液晶显示器LCD利用液态晶体光学性质随电场变化特性实现图像显示；
②液晶分子呈棒状排列在两层透明导电玻璃之间施加电压时会改变排列方向；
③典型结构包括玻璃基板配向膜液晶层彩色滤光片偏振片背光源等组件；
④背光源发出的光线穿过第一层偏振片进入液晶面板内部；
⑤液晶分子扭曲光线路径使得只有特定方向的光可以通过第二层偏振片；
⑥每个像素由红绿蓝三种子像素构成通过控制各自亮度再现色彩；
⑦TFT薄膜晶体管技术用于精确控制每个像素点上电压确保显示效果；
⑧当不加电场时液晶分子沿特定方向排列允许光线透过形成明亮画面；
⑨加上电场后分子扭转阻止光线前进对应区域呈现黑色或暗色调；
⑩通过调节各个像素点上施加电压大小可以得到灰度丰富的图像；
⑪为提高视角范围减少响应时间出现了IPS VA等多种改进型液
晶技术；
⑫从计算器屏幕到智能手机电视LCD已成为当今最普及的显示技术之一。

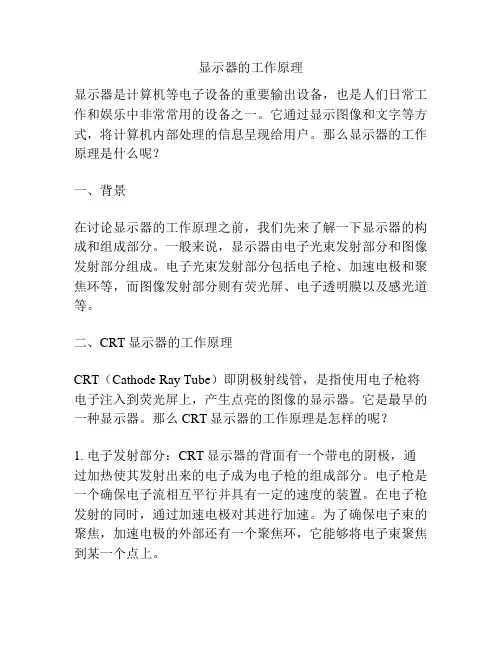

显示器的工作原理显示器是计算机等电子设备的重要输出设备，也是人们日常工作和娱乐中非常常用的设备之一。

它通过显示图像和文字等方式，将计算机内部处理的信息呈现给用户。

那么显示器的工作原理是什么呢？一、背景在讨论显示器的工作原理之前，我们先来了解一下显示器的构成和组成部分。

一般来说，显示器由电子光束发射部分和图像发射部分组成。

电子光束发射部分包括电子枪、加速电极和聚焦环等，而图像发射部分则有荧光屏、电子透明膜以及感光道等。

二、CRT显示器的工作原理CRT（Cathode Ray Tube）即阴极射线管，是指使用电子枪将电子注入到荧光屏上，产生点亮的图像的显示器。

它是最早的一种显示器。

那么CRT显示器的工作原理是怎样的呢？1. 电子发射部分：CRT显示器的背面有一个带电的阴极，通过加热使其发射出来的电子成为电子枪的组成部分。

电子枪是一个确保电子流相互平行并具有一定的速度的装置。

在电子枪发射的同时，通过加速电极对其进行加速。

为了确保电子束的聚焦，加速电极的外部还有一个聚焦环，它能够将电子束聚焦到某一个点上。

2. 图像显示部分：当电子束经过电子透明膜并被阴极上的静电场所吸引时，它会击中荧光屏上的感光道，而感光道上的荧光粉会受到电子的撞击而发光。

因此，通过电子枪的扫描和荧光屏的发光，可以形成一个图像点。

3. 扫描的方式：以水平和垂直扫描线的方式，完成整个图像的显示。

具体来说，通过调节电子束的水平位置和速率，即横向扫描线的位置和速率，可以实现图像的水平扫描。

而通过调节电子束的垂直位置和速率，即纵向扫描线的位置和速率，可以实现图像的垂直扫描。

而这两种扫描线的扫描方式结合起来，就能够显示出完整的图像了。

三、液晶显示器的工作原理除了CRT显示器，液晶显示器也是目前使用较为广泛的一种显示器。

那么液晶显示器的工作原理是怎样的呢？液晶显示器的主要组件是液晶屏，而液晶显示原理是利用液晶材料对外部电场的响应来调整和控制光的传播。
