大倾角皮带机区别于其他输送机的特点

常见大倾角带式输送机简介带式输送机是一种摩擦驱动以连续方式运输物料的机械，通用带式输送机的输送倾角一般小于20°，大倾角带式输送机在增大倾角的基础上以其输送平稳、效率高等优点而被广泛应用，文章主要介绍了五种应用比较广泛的大倾角带式输送机，论述了其发展、特点、应用范围等。

标签：带式输送机；大倾角；输送带引言带式输送机的应用距今以后100多年的历史，因为其输送平稳、操作安全、使用方便等优点被广泛应用于钢铁、煤炭、矿山冶金、化工等行业。

通用带式输送机因倾角小，当要求提升高度大时，其占用的空间大，能耗高会受到工业场地布置及地质条件的限制。

大倾角带式输送机是在通用带式输送机的基础上进行一定的改进与创新。

因为其占地面积小，运行效率高等优势受到运输业的青睐。

目前国内外大倾角大带式输送机主要有压带带式输送机，波状挡边带式输送机，管状带式输送机，高倾角花纹带式输送机，深槽型带式输送机。

1 压带带式输送机压带带式输送机又称为夹带带式输送机，该输送机有上、下两条相对的输送带夹着物料，下带为承载带，用于输送和承载物料，上带为压带，压带对物料产生一个法向的力，从而夹紧物料，增大物料与输送带之间的摩擦力。

根据其夹紧方式的不同又分为弹簧带式输送机和气垫带式输送机，前者主要用于物料块度大（一般大于300mm），粒度不均匀的物料，后者主要用于物料块度<50mm的散料。

我国在80年代初研制气垫带式输送机，1996年形成了系列产品。

但供气系统不足，成本高，能耗大，有振动现象。

压带带式输送机最早十九世纪五十年代初在德国被提出。

到十九世纪八十年代美国开始研制并生产出倾角为30°-60°，输送能力2900t/h的压带带式输送机。

我国生产的压带带式输送机倾角可达到90°，物料最大块度300mm。

压带带式输送机广泛应用于煤炭，粮食，钢铁等产业。

如表1所示为s型可移动压带带式装船机的主要性能参数[2]压带带式输送机的主要特点：（1）压带带式输送机结构与原理和通用带式输送机基本相同，因此不仅通用输送机的优点而且占地面积少、效率高、能够实现物料密封，防止物料外泄。

大倾角皮带机大倾角皮带输送机（档边带式输送机）大倾角带式输送机（大倾角皮带输送机）广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。

大倾角带式输送机具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，输送倾角为0°～90°范围内，最大垂直输送物料粒度为400mm。

大倾角带式输送机是大倾角(或垂直)输送的理想设备。

通过多年的不懈努力，大倾角皮带机提升高度(最高已达203m)、大输送能力(最大已达6000t／h)，在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在国内首创用于钢厂的高炉上料产生了良好的经济效益。

DJ型大倾角带式输送机概述：DJ型大倾角带式输送机(以下简称“大倾角”)（大倾角皮带输送机）具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，因而是大倾角(或垂直)输送的理想设备。

大倾角皮带输送机广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。

通过多年的不懈努力，大倾角皮带输送机提升高度(最高已达203m)、大输送能力(最大已达6000t／h)，在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在国内首创用于钢厂的高炉上料产生了良好的经济效益。

大倾角皮带输送机的应用范围：(1)、大倾角皮带输送机为一般用途的散状物料连续输送设备，但采用的是具有波状挡边和横隔板的输送带。

因此，特别适用于大倾角及垂直90°输送。

(2)、大倾角皮带输送机可用于煤碳、化工、冶金、电力、轻工、粮食、港口等行业，在工作环境温度为-15℃～＋40℃的范围内输送堆积比重为0.5—4.2t／m3的各种散状物料。

(3)、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

(4)、输送倾角为0°～90°范围内，最大垂直输送物料粒度为400mm。

大倾角带式输送机设计、计算及使用说明书前言带式输送机是一种输送松散物料的主要设备，因其具有输送能力大、结构简单、投资费用相对较低及维护方便等特点而被广泛应用于港口、码头、冶金、热电厂、焦化厂、露天矿和煤矿井下的物料输送。

随着煤炭工业科学技术的不断进步与发展，我国的带式输送机设计研究技术及带式输送机专业制造技术都已接近了国际水平，但与世界先进工业国家比较仍存在一定差距，有待于进一步努力。

目前，普通带式输送机已经在矿山得到了普遍的应用。

但由于目前形成系列化的带式输送机运输倾角一般在18°以下，使得带式输送机在生产实际现场的应用收到一定范围的限制。

而近年来发展起来的各种大倾角带式输送机在露天、地下矿山以及其他场合的使用，都取得了较好的效果。

而且大倾角带式输送机在提升高度相同的情况下，所占地面积和空间都比使用普通带式输送机少，并且具有常规带式输送机的所有特点，投资成本低，因而在生产运输中越来越受到重视，应用前景十分广阔。

大倾角带式输送机在各行业中的广泛应用，充分显示了其优越性和经济性。

在国外矿山运输应用大倾角输送机已相当普遍，露天矿、地下矿、隧道工程竖井等均有用大倾角输送机提升和垂直提升，应用较多的是波状挡边输送机和压带式输送机，输送能力也大。

在国内，由于深槽形带式输送机具有结构简单、运行成本低的特点，使其在矿山运输、矿井提升、煤矿井下输送等场合有着广阔的应用前景。

深槽形带式输送机深槽形带式输送机的倾角一般在30°以下，国内的研制开发正处于发展阶段，生产的机种有上下运带式输送机，带宽800 ～1 200 mm，运量500 t/ h ，倾角18～28°。

主要研制单位有沈阳起重输送机械厂、煤炭科学研究总院上海分院等单位。

另外前苏联、美国、英国都在研制。

尽管目前正在应用的各种大倾角输送机都存在各自的不足之处，然而作为一种新型运输设备，在其发展和应用的初期存在一些问题，是可以想象的。

大倾角输送机大倾角输送机简介大倾角输送机又叫波状挡边大倾角带式输送机，是一种新型的带式输送机，它是散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带，挡边带由基带、挡边和隔板组成，基带外观同曾通输送带。

大倾角输送机特别适用于大倾角状态下（最大90°）连续输送物料。

目前人从众机械制造生产的大倾角输送机，输送物料堆积密度为0.5～2.5t/m3，工作环境温度为-19℃～+40℃范围内。

大倾角输送机工作原理大倾角输送机的工作原理和结构组成，与通用带式机相同。

像传动滚筒、拖辊、拉紧装置、中间机、中间架支腿、尾架、卸料漏斗、头部护罩、空段清扫器、保护装置等部件，都可以与通用带式输送机的相应部件通用。

1999年6月28日国家机械工业局发布了《波状挡边带式输送机》（JB/8908-1999）机械行业标准，标准已于2000年1月1日实施。

大倾角输送机特点大倾角输送机的最大特点是采用波状挡边输送带来取代普通输送带，其它特点有：1.变角容易；2.结构紧凑，占地面积小；3.结构简单、运行可靠；4.能耗省、噪音低；5.胶带运行平稳，使用寿命长；6.可选机型多，总体造价低。

大倾角输送机适用范围大倾角输送机广泛用于煤炭、粮食、建材、建筑、冶金、电力、化工和轻工等行业。

近年来，挡边机逐渐向大提升高度（最高已达203M）、大输送能力（最大已达6000t/h）方向发展，在地下采矿与地下建筑工程、露天采矿、大型自卸船机等领域都有所采用。

人从众机械制造还能根据您的需求定制大倾角输送机，满足您的各类生产需求。

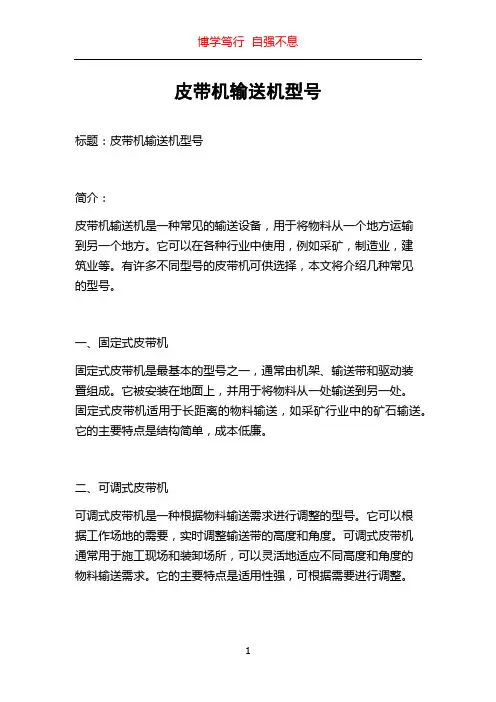

大倾角输送机型号大倾角输送机型号有多种，按其陋板不同的断面可分为T型、C型和TC型。

T型适用于倾角β≤40°场合，C型适用于倾角β＞40°且物料流动性较好的场合，TC型适用于倾角β＞40°，物料粘性较大，粘度较大的场合大倾角输送机按其带宽划分有：BS00、650、800、1000、1200、1400。

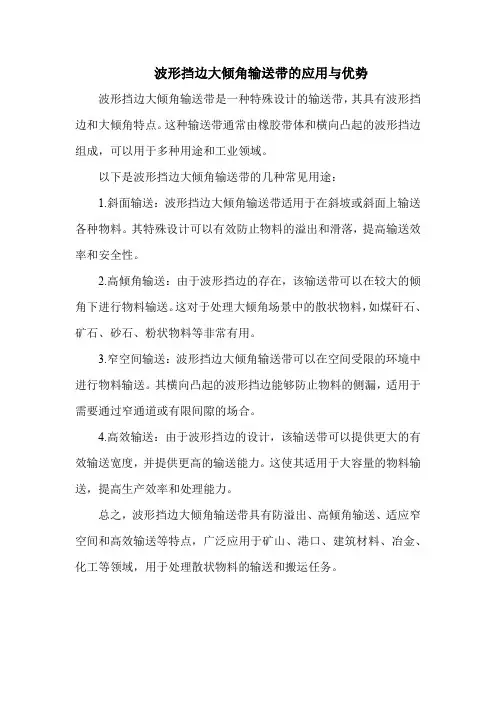

波形挡边大倾角输送带的应用与优势波形挡边大倾角输送带是一种特殊设计的输送带，其具有波形挡边和大倾角特点。

这种输送带通常由橡胶带体和横向凸起的波形挡边组成，可以用于多种用途和工业领域。

以下是波形挡边大倾角输送带的几种常见用途：
1.斜面输送：波形挡边大倾角输送带适用于在斜坡或斜面上输送各种物料。

其特殊设计可以有效防止物料的溢出和滑落，提高输送效率和安全性。

2.高倾角输送：由于波形挡边的存在，该输送带可以在较大的倾角下进行物料输送。

这对于处理大倾角场景中的散状物料，如煤矸石、矿石、砂石、粉状物料等非常有用。

3.窄空间输送：波形挡边大倾角输送带可以在空间受限的环境中进行物料输送。

其横向凸起的波形挡边能够防止物料的侧漏，适用于需要通过窄通道或有限间隙的场合。

4.高效输送：由于波形挡边的设计，该输送带可以提供更大的有效输送宽度，并提供更高的输送能力。

这使其适用于大容量的物料输送，提高生产效率和处理能力。

总之，波形挡边大倾角输送带具有防溢出、高倾角输送、适应窄空间和高效输送等特点，广泛应用于矿山、港口、建筑材料、冶金、化工等领域，用于处理散状物料的输送和搬运任务。

文章编号:100823731(2002)0320018202大倾角波状挡边带式输送机简介王仲民,罗　文(中煤国际工程集团南京设计研究院,江苏南京　210031)摘　要:大倾角波状挡边带式输送机在我国是一种新型的带式输送机,它采用带波状挡边和横隔板的输送带,可实现大倾角输送散状物料,克服了普通带式输送机需达到较大提升高度时输送距离长、占地面积大、运行费用高等缺点,其推广使用对节约土地资源、降低工程投资有重要意义。

关键词:带式输送机;大倾角;波状挡边输送带中图分类号:TD 528+.1 文献标识码:B 大倾角波状挡边带式输送机在国外各行业已广泛应用,但在我国还是一种新型的带式输送机。

普通带式输送机的输送倾角一般布置在18°以下,需要达到较大的提升高度时,将会出现输送距离长、占地面积大、土建工程量大、工艺布置复杂等缺点,从而大量增加工程投资。

大倾角波状挡边带式输送机吸收了传统带式输送机、斗式提升机、埋刮板输送机的共同优点,同时又克服了普通胶带输送机的缺点,其输送倾角可在0～90°范围任意布置,有利于许多老厂房改造。

可节约大量土地资源、减少土建工程量、降低工程投资。

随着我国工业的发展,工程建设用地越来越紧张,推广应用大倾角波状挡边带式输送机具有很重要的意义。

1　主要特点 大倾角波状挡边带式输送机采用具有波状挡边和横隔板的输送带,特别适用于大倾角连续输送散状物料,可广泛应用于煤炭、化工、电力、建材、冶金、粮食、港口、船舶等行业。

其主要特点为:(1)可大倾角输送,大量节省设备占地面积,达到普通、花纹带式输送机所不能达到的输送角度。

(2)总体投资费用低,与普通带式输送机相比可节约投资20%～30%。

(3)与普通带式输送机、斗式提升机、刮板输送机相比,其综合技术性能较优越。

(4)提升高度大,单机垂直提升高度可达500m 。

2　典型布置形式 大倾角波状挡边带式输送机可采用水平、直线倾斜、“L ”型、倒“L ”型、“S ”型、垂直“S ”型等多种布置形式,其中“S ”型和垂直“S ”型能获得较好的受料和卸料条件,为最典型的布置形式(见图1)。

皮带输送机技术特点一、传输能力强：皮带输送机可以在水平、倾斜和垂直方向上输送各种物料，其传输能力强大。

它可以满足各种不同物料输送的要求，包括固体物料、颗粒材料、散状物料等。

二、输送距离长：皮带输送机可以实现较长的输送距离。

无论是在水平方向、倾斜方向还是在垂直方向上，它都可以进行长距离的输送。

这个特点使得皮带输送机成为大型矿物料输送和煤炭运输的首选设备。

三、输送速度可调：皮带输送机的输送速度可以根据需要进行调节。

可以根据物料的性质和输送距离来调整输送速度，以达到最佳的输送效果。

同时，皮带输送机的输送速度可以通过变频器控制，实现连续调节。

四、可返输送：皮带输送机可以实现双向输送，即可实现正向输送，也可以实现反向输送。

这使得在特殊工艺要求或需要将物料返回原来位置的情况下能够灵活应对。

五、运行稳定可靠：皮带输送机采用整体式结构，具有高强度和刚性，使得其运行过程中的振动小、噪音低，运行稳定可靠。

同时，皮带输送机的传动系统采用润滑液或油脂润滑，减少了传动部件的磨损和维护成本。

六、输送效率高：皮带输送机具有高效的输送效果。

它能够根据物料的量和输送距离进行自动化输送，减少人工操作，并能够连续运行，提高生产效率。

七、结构简单、维护方便：皮带输送机的结构相对简单，组成部件较少，安装和维护相对方便。

同时，皮带输送机的皮带可水平拆装，方便进行日常维护和更换。

八、适应性强：皮带输送机适用于各种恶劣的工作环境。

无论是高温、低温、潮湿还是腐蚀性环境，皮带输送机都能正常运行。

此外，皮带输送机的输送能力和速度也可以根据实际需要进行调整。

九、功耗低：皮带输送机的功耗相对较低。

由于其传动和输送方式的特殊性，相对于其他搬运设备在输送过程中的能耗要低一些，从而减少了能源消耗和运营成本。

总之，皮带输送机具有传输能力强、输送距离长、输送速度可调、可返输送等特点。

它在各个行业中广泛应用，成为物料输送的重要设备。

同时，皮带输送机具有运行稳定可靠、结构简单、维护方便、适应性强和功耗低等优势，满足了各种不同物料输送的要求，并为生产和运输提供了有效的解决方案。

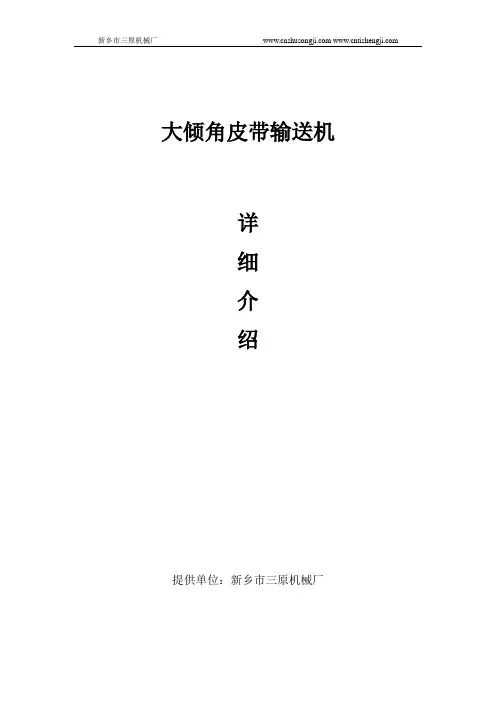

大倾角皮带输送机详细介绍提供单位：新乡市三原机械厂目录1、通用带式输送机的倾角限制2、成型花纹输送带3、深花纹/ 隔板输送带4、波状挡边带式输送机5、波状挡边带式输送机的结构设计6、三明治式输送机7、深槽型带式输送机一、通用带式输送机的倾角限制输送物料的不同这些最大倾角通常处于10~18 0 之间。

如果超过这些推荐的上运倾角，物料将会：✓全部滑落✓物料间产生滑动✓块状物料将在输送带上滚动✓块状物料滚到粉状物料的上面二、成型花纹输送带最常用的花纹就是V形和U形花纹，花纹的高大约是1/4inch到1 3 / 8 inch之间V形花纹输送带实例U形花纹输送带实例三、深花纹/隔板输送带四、波状挡边带式输送机4.1波状挡边带式输送机的发展1. 波状挡边带式输送机发展概况2. 波状挡边带式输送机的特点3. 波状挡边带式输送机的应用4. 袋式带式输送机5.波状挡边带式输送机的发展趋势4.2提高输送倾角的需要1、普通带式输送机受物料与输送带摩擦系数的限制2、提高输送机倾角的方法✓深槽的托辊组✓圆管输送机✓压带式带式输送机✓花纹输送带式输送机✓波状挡边带式输送机4.3波状挡边带式输送机发展概况✓20世纪60年代德国的Svedala Flexowell公司就开始研制这种带式输送机✓与汉诺威大学合作，建立了波状挡边带式输送机的试验台产品已有55000余台✓分布于90多个国家和地✓美国的Lake Shore Ming公司、英国的Dowty Meco、Namec、法国的Bandabor等公司均生产✓芬兰Kone公司、德国Koch公司、瑞士Buhler公司生产的连续卸船机均成功应用了其提升与输送技术4.4国内情况✓80年代中期开始从国外引进了一些挡边输送机✓1998年，北京起重运输机械研究所、青岛运输设备厂等作为主要起草单位，制定了《波状挡边带式输送机》行业标准(JB/T8908-1999)✓已经有50多个主机厂生产了5000多台波状挡边输送机。

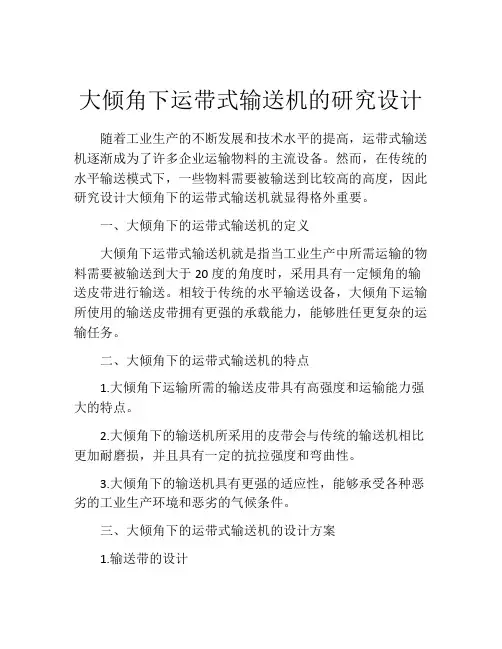

大倾角下运带式输送机的研究设计随着工业生产的不断发展和技术水平的提高，运带式输送机逐渐成为了许多企业运输物料的主流设备。

然而，在传统的水平输送模式下，一些物料需要被输送到比较高的高度，因此研究设计大倾角下的运带式输送机就显得格外重要。

一、大倾角下的运带式输送机的定义大倾角下运带式输送机就是指当工业生产中所需运输的物料需要被输送到大于20度的角度时，采用具有一定倾角的输送皮带进行输送。

相较于传统的水平输送设备，大倾角下运输所使用的输送皮带拥有更强的承载能力，能够胜任更复杂的运输任务。

二、大倾角下的运带式输送机的特点1.大倾角下运输所需的输送皮带具有高强度和运输能力强大的特点。

2.大倾角下的输送机所采用的皮带会与传统的输送机相比更加耐磨损，并且具有一定的抗拉强度和弯曲性。

3.大倾角下的输送机具有更强的适应性，能够承受各种恶劣的工业生产环境和恶劣的气候条件。

三、大倾角下的运带式输送机的设计方案1.输送带的设计在大倾角下运输物料时，将会面临很高的重力加速度和摩擦力，导致传统的输送带难以满足生产的需要。

因此，在大倾角下运输物料时，需要采用高强度的输送带，从而保证输送带的承载能力。

2.引导轨道的设计引导轨道是输送带在大倾角下运输时的一个重要组成部分，它通过减少皮带的侧移，保证了生产运输的可靠性。

在大倾角下运输时，需要设立弯曲的引导轨道，使皮带能够顺畅地穿过整个输送装置，防止被外部不良因素干扰。

3.支架的设计在运输物料时，输送带会承受巨大的重力，如果不采取一定的支撑措施，输送带很容易发生扭曲或变形。

因此，需要在输送带周围建立支架，并根据物料的工艺流程特点进行合理设置，从而确保输送带的稳定性和正常运输。

总之，大倾角下运带式输送机是一个具有很多挑战性的设计项目，它需要对运输物料的性质和工艺要求进行细致的分析和研究，并根据这些研究成果制定出科学合理的设计方案。

在未来的工业生产中，大倾角下运输将不断得到应用，而依靠大倾角下的运带式输送机运输，也将成为许多企业提高生产效率和经济效益的重要手段。
