波形挡边带式输送机 Flex Wall Belt Conveyor安装操作维护手册 Installation and Maintenance Manual芜湖起重运输机器有限公司Wuhu Crane & Conveyor Co., Ltd.目录Contents. 本手册是根据客户的使用需求由以下构成This manual comprises the following based on user’s requirements◆安全注意事项Security items (2)◆警告事项Warning items (3)◆特别提示Special notice (3)1.概述General........................................................................................................５1.1使用、特点、使用范围Purpose, characteristics and scope of work......５2.安装、调试与试运转Mounting, Test and Commissioning...............................７2.1安装前的准备工作Prepare work before Mounting..................................７2.2安装调试Assembly and Test.....................................................................７2.3空载试运转No load test run..................................................................１４42.4负载试运转Load test run......................................................................１５53.操作规程与维护、保养Operation regulation and maintenance ………………………………………………………………………..１７83.1设备和正常作用Regular inspection of belt conveyor.........................１７83.2操作方面注意事项Operation precautions...........................................１８83.3设备定期检查Regular inspection (19)4.润滑Lubrication.............................................................................................２１1 5胀套的调整Adjustment of expansion sleeve..................................................２２2 6随机携带文件Documents provided with belt conveyor................................２２2波形挡边带式输送机安装操作维护手册Flex Wall Belt Conveyor Installation and MaintenanceManual◆安全注意事项 Security items▲为了安全、正确的使用本机，使用前务必认真阅读本事项，在熟记设备原理、安全信息及注意事项后使用。
1绪论1.1带式输送机带式输送机俗称“皮带机”，是以胶带、钢带、钢纤维带、塑料带和化纤带作为传送物料和牵引工件的输送机械，是连续式输送机械中应用最广泛的一种。
1.2 皮带机的结构原理和分类1.2.1皮带机的结构原理带式输送机的主要部件是输送带，亦称为胶带，输送带兼作牵引机构和承载机构。
带式输送机主要包括以下几个部分：输送带、托辊、驱动装置（包括传动滚筒）、机架、拉紧装置、制动装置、清扫装置和卸料装置等。
输送带绕经传动滚筒和改向滚筒、拉紧滚筒接成环形，拉紧装置给输送带以正常运行所需的张力。
输送带的上、下两部分都支承在托辊上。
拉紧装置给输送带以正常运转所需要的拉紧力。
工作时，传动滚筒通过它和输送带之间的摩擦力带动输送带连续运行，装到输送带上的物料随它一起运行到端部卸出，利用专门的卸载装置也可在中间部位卸载。
普通型带式输送机的机身的上带是用槽形托辊支撑，以增加物流断面积，下带为返回段(不承载的空带)一般下托辊为平托辊。
带式输送机可用于水平、倾斜和垂直运输。
对于普通型带式输送机倾斜向上运输时，其倾斜角不超过18°，向下运输不超过15°。
1.2.2皮带机的分类带式输送机的应用已经有100多年的历史了。
据有关资料介绍，最早的带式输送机出现在德国。
1880年德国LMG公司在链斗式挖掘机的尾部使用了一条蒸汽机驱动的带式输送机。
到了20世纪30年代，德国褐煤露天矿连续开采工艺趋于成熟，带式输送机也得到了迅速发展，第二次世界大战前就已经使用了1.6m带宽的带式输送机。
20世纪50年代开发研制成的钢丝绳芯输送带，为实现带式输送机单机远距离输送提供了物质条件。
为了提高生产率，在不断增加单机长度的同时，带式输送机的运行速度也不断提高，目前最高带速已达15m/s。
20世纪70年代德国鲁尔区Haniel-ProsperⅡ号煤矿使用了当时规格最大的带式输送机，其带宽为1.4m，带速为5.5m/s，整机传动功率为2×3100kW电动机转子直接固定在滚筒轴上，从而省去了减速器。
⼤倾⾓带式输送机验算（上运带式输送机计算书）⼤倾⾓带式输送机验算⼀、⼤倾⾓⽪带参数1、给定条件⼤倾⾓带式输送机，货载的散集密度：1.1t/m3；货载在胶带上的堆积⾓：30°；货载块度：200mm；⼆、运⾏阻⼒计算''g 'g q q ，——折算到每⽶长度上的上、下托辊转动部分的质量，kg/m ；'g 'g'gL G q ==311'g L G q = 1.514=≈9.3kg/m 式中：'g G ——11kg ''g L ——3m''g G ——14kg 'g L ——1.5m''g 'g G G ，——分别为每组上、下托辊转动部分质量，kg ，见表2-5；'g L ——上托辊间距，⼀般取1~1.5，m ； ''g L ——下托辊间距，⼀般取2~3，m ；d q ——每⽶长的胶带⾃⾝质量，27.2kg/m ，查资料图2-2 带式输送机运⾏阻⼒计算⽰意图求圆周⼒F U=F H+F N+F S1+F S2+F ST=C?Lg[(2q B+q G)cosβ+q RO+q RU]+q G Hg+F S1+F S2取托辊间距L RO=1.5m,L RU=3m;查表2-10，m RO=14kg,m RU=11kg,则：q G=Q3.6υ=2003.6×2≈27.8kgq RO= m ROL RO=141.5≈9.3kg=113≈3.7kg倾斜阻⼒的计算：F S t=qGH g=q G Ls inβ=27.8×9.81×360×si n22°=36326N特种主要阻⼒的计算：F S1=F sa+F sb托辊前倾的摩擦阻⼒：按重载段为等长三托辊，前倾⾓ε=22°，Cε=0.04(30°槽⾓)，Lε=L=360m, µ=0.3。
山西太义掌煤业有限公司运输大巷DTL100/63/2X125胶带运输机技术方案说明兖矿集团大陆机械有限公司2012年11月大倾角带式输送机一、总则1、我们所提供的设备将严格按照标书要求进行设计、加工和制作，满足招标文件所提出的各项技术和工艺要求，符合国家有关安全生产、环保、消防等方面的法律、法规及行业标准。
2、所提供的设备均采用先进、可靠的加工设备和制造技术，具有良好的表面几何形状及合适的公差配合，满足GB/T1804标准；所有外购材料、配套件的检验严格按ISO9001质量控制程序执行；提供的所有零部件都具有良好的互换性，且便于安装、调整和维修；提供的所有零部件都满足ISO标准的最新版本和GB标准。
3、我们所提供的设备的主要零部件如滚筒、驱动装置、机架等完全按质量保证体系中的检验规范进行检验和制作，保证向用户提供最满意的产品。
4、我们提供和所选用的各类零部配套件均是经过国内外多家用户现场实际运行和检验过的可靠产品，不带有任何试验性质。
5、我们有类似此带式输送机设计、制作和安装的丰富经验，我们会总结以往类似带式输送机设计、制作和安装过程中的经验和教训，使此带式输送机更加完美。
6、我们完全响应《技术规格书》提出的各项要求。
7、我们随时为您提供必要的服务。
二、输送机设计及检查标准1、输送机的设计计算应遵循ISO标准的最新版本。
2、输送机的检查主要依据GB标准。
3、我们提供的设计和产品执行如下（但不限于此）标准：ISO5048 《连续搬运设备—带承载托辊的带式输送机运行功率和计算》GB/T10595-1989 《带式输送机技术条件》GB11345 《钢焊缝手工超声波探伤方法和探伤结果分级》GB12348 《工业企业厂界噪声标准Ⅱ类混合区评价标准》GB14784-1993 《带式输送机安全规范》GB53447 《带式输送机产品质量分等》GB1184 《形状和位置公差、未注公差的规定》GB3323 《钢熔化焊对接接头射线照相和质量分级》GB3767 《噪声源声功率级的测定》GB4208 《外壳防护等级分类》GB5015 《弹性柱销齿式联轴器》GB5677 《铸钢件射线照相及底片等级分类方法》GB6333 《电力液压块式制动器》GB6402 《钢锻材超声纵波探伤方法》GB8923 《涂装前钢材表面锈蚀等级和除锈等级》GB755 《电机基本技术要求》GB985 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB986 《埋弧焊焊缝坡口的基本形式与尺寸》GB987 《带式输送机基本参数与尺寸》GB/T1804 《一般公差线性尺寸的未注公差》GB/T13792 《带式输送机托辊用电焊钢管》JB8 《产品标牌》JB2647 《带式输送机包装技术条件》JB/ZQ4000 《通用技术条件》JB/ZQ4286 《包装通用技术条件》JB/ZQ8008 《带式输送机产品质量分等》JB2647-1995 《带式输送机包装技术条件》DLJ52 《电力建设施工及验收规范》GB5023 《机械设备安装工程施工及验收规范》GB50270 《连续输送设备安装工程及验收规范》TJ231 《带式输送机安装规范》GB/T17119-1997 《带式输送机运行功率和张力的计算》MT820-2006 《煤矿井下用带式输送机技术条件》MT821-2006 《煤矿用带式输送机托辊技术条件》MT/T467-1996 《煤矿用带式输送机设计计算》GB987-1991 《带式输送机基本参数与尺寸》GB988-1991 《带式输送机滚筒基本参数与尺寸》GB990-1991 《带式输送机托辊基本参数与尺寸》GB/T13792-1992 《带式输送机托辊用电焊钢管》MT73-92 《煤矿用带式输送机托辊尺寸系列》MT400-95 《煤矿用带式输送机滚筒尺寸系列》MT/T529-1995 《煤矿用伸缩式输送机参数》MT/T653-1997 《煤矿用带式输送机托辊组布置的主要尺寸》MT571.1-1996 《煤矿用带式输送机电控系统》MTT872-2000 《煤矿用带式输送机保护装置技术条件》MT147-1995 《煤矿用阻燃钢丝绳芯输送带技术条件》等。
1 绪论1.1引言煤炭是当前我国能源的主要组成部分之一，是国民经济保持高速增长的重要物质基础。
但是目前我国的煤炭工业的发展远不能满足整个国民经济的发展需要。
因此必须以更快的速度发展煤炭工业。
然而，高速发展煤炭工业的出路在于煤炭工业的机械化。
煤炭工业的机械化是指采掘、支护、运输、提升的机械化。
其中运输包括运输和辅助运输。
带式输送机是由承载的输送带兼作牵引机构的连续运输设备，可输送矿石、煤炭等散装物料和包装好的成品物品，自1795年发明以来，经历了两个世纪，由于它输送能力大，耗电量低，运行平稳，运输途中对物料的破碎性小，连续运行容易实现自动控制，因此被广泛应用在港口、电厂以及煤矿的井上、井下运输，在矿井巷道内采用带式输送机运送煤炭、矿石等物料，对建设现代化矿井有重要作用。
1.2 概述带式输送机按其结构不同可分为多种型号，带式输送机可用于水平和倾斜运输，倾斜的角度依物料性质的不同和输送带表面形状不同而异。
带式输送机有多种类型，以适应在不同条件下使用的需要，但其基本组成部分相同，只是具体结构有所区别。
矿井也使用固定可伸缩带式输送机，它设有贮带仓架，可根据用户需要贮存一定的输送带，一般存贮100米，我们厂现生产SPJ-80 ，650等带式可伸缩带式输送机。
其中用得最多的是通用型带式输送机，国内目前采用的是《DTⅡ型固定式带式输送机》系列，该系列带式输送机由许多标准部件组成，各部件的规格也都成系列，按不同的使用条件和工况进行选型设计，组合成整台带式输送机。
1.3 输送机行业现状宝钢三号高炉上料带式输送机带宽2200mm, 机长347m, 倾角11.5度,上料能力5500t/h，装机功率4×355kw，上述技术参数均为同类产品全国之最。
山西晋城矿务局带宽1400mm，带速4m/s，单机长度7.6km 的长距离带式输送机，是目前国内单机最长的带式输送机。
元宝山露天煤矿运量7800t/h 带速5.85m/s 装机总功率6×560kw的带式输送机，运量、带速等技术参数均为全国之最。
112 /矿业装备 MINING EQUIPMENT大倾角长距离带式输送机的设计□ 王秉政 同煤集团四台矿随着井下机械化水平的不断发展，新的技术以及理论在带式输送机上的不断应用，使得带式输送机的最大倾角也在不断提高，某煤矿的主井采用的是绞车牵引矿车提升原煤，每小时运输原煤达100 t，且该井巷的最大倾斜角度为31.5°。
现为了增加运输机的运输能力，决定对该该主井进行改造，经考察决定采用带式输送机来替代原来的绞车牵引矿车运输原煤，可是运输量提高到原来的三倍，运输量最小可达到300 t/h。
带式输送机的参数如下所示：输送倾角在28°~31.5°之间，输运量300 t/h，水平运输长度为1 100 m，垂直提升高度为562 m，运输的原煤粒径在0~150 mm 之间。
根据上述要求，采用凹花纹钢丝芯胶带、滚刷清扫器、深槽型承载托辊组、可控液粘软启动以及可靠的安全防护措施，确保带式输送机安全可靠运行。
现设计带速2.5 m/s、宽1 200 mm 以及电机功率2×500 W 的带式输送机。
1 防滚料及滑料措施由于该带式运输机的垂直提升高度达562 m，且输运倾角达31.5°，而该煤矿的安息角在45°～50°，使得在带式运输机输送原煤的过程中，一定会存在剧烈震动、原煤滑动甚至滚落，这会造成比较大的安全问题。
1.1 液体粘性软启动装置实现重载可控启动由于带式输送机的运输距离长，倾角比较大，当启动速度变化过快时，带式输送机的胶带会出现剧烈的晃动，导致其上的煤块会出现滚落、胶带和上部输送的原煤出现相对位移或者输送的煤层内部发生相对滑动现象。
为了避免这种启动速度不平稳导致的问题，现使用机电液一体化的液粘软启动装置，此装置具有输出速度稳定、过载自动保护、多机功率平衡、无级变速以及加减速度控制等功能，可以降低启动所需要的电流，实现平稳安全启动。
1.2 托辊支架由于带式输送机的倾角比较大，使得托辊组、负载的原煤以及胶带产生比较大的重力，进而导致托辊支架必须承担很大的扭矩。
大倾角带式输送机设计、计算及使用说明书前言带式输送机是一种输送松散物料的主要设备，因其具有输送能力大、结构简单、投资费用相对较低及维护方便等特点而被广泛应用于港口、码头、冶金、热电厂、焦化厂、露天矿和煤矿井下的物料输送。
随着煤炭工业科学技术的不断进步与发展，我国的带式输送机设计研究技术及带式输送机专业制造技术都已接近了国际水平，但与世界先进工业国家比较仍存在一定差距，有待于进一步努力。
目前，普通带式输送机已经在矿山得到了普遍的应用。
但由于目前形成系列化的带式输送机运输倾角一般在18°以下，使得带式输送机在生产实际现场的应用收到一定范围的限制。
而近年来发展起来的各种大倾角带式输送机在露天、地下矿山以及其他场合的使用，都取得了较好的效果。
而且大倾角带式输送机在提升高度相同的情况下，所占地面积和空间都比使用普通带式输送机少，并且具有常规带式输送机的所有特点，投资成本低，因而在生产运输中越来越受到重视，应用前景十分广阔。
大倾角带式输送机在各行业中的广泛应用，充分显示了其优越性和经济性。
在国外矿山运输应用大倾角输送机已相当普遍，露天矿、地下矿、隧道工程竖井等均有用大倾角输送机提升和垂直提升，应用较多的是波状挡边输送机和压带式输送机，输送能力也大。
在国内，由于深槽形带式输送机具有结构简单、运行成本低的特点，使其在矿山运输、矿井提升、煤矿井下输送等场合有着广阔的应用前景。
深槽形带式输送机深槽形带式输送机的倾角一般在30°以下，国内的研制开发正处于发展阶段，生产的机种有上下运带式输送机，带宽800 ～1 200 mm，运量500 t/ h ，倾角18～28°。
主要研制单位有沈阳起重输送机械厂、煤炭科学研究总院上海分院等单位。
另外前苏联、美国、英国都在研制。
尽管目前正在应用的各种大倾角输送机都存在各自的不足之处，然而作为一种新型运输设备，在其发展和应用的初期存在一些问题，是可以想象的。
大倾角皮带输送机详细介绍提供单位：市三原机械厂目录1、通用带式输送机的倾角限制2、成型花纹输送带3、深花纹/ 隔板输送带4、波状挡边带式输送机5、波状挡边带式输送机的结构设计6、治式输送机7、深槽型带式输送机一、通用带式输送机的倾角限制输送物料的不同这些最大倾角通常处于10~18 0 之间。
如果超过这些推荐的上运倾角，物料将会：✓全部滑落✓物料间产生滑动✓块状物料将在输送带上滚动✓块状物料滚到粉状物料的上面二、成型花纹输送带最常用的花纹就是V形和U形花纹，花纹的高大约是1/4inch到1 3 / 8 inch之间V形花纹输送带实例U形花纹输送带实例三、深花纹/隔板输送带四、波状挡边带式输送机4.1波状挡边带式输送机的发展1. 波状挡边带式输送机发展概况2. 波状挡边带式输送机的特点3. 波状挡边带式输送机的应用4. 袋式带式输送机5.波状挡边带式输送机的发展趋势4.2提高输送倾角的需要1、普通带式输送机受物料与输送带摩擦系数的限制2、提高输送机倾角的方法✓深槽的托辊组✓圆管输送机✓压带式带式输送机✓花纹输送带式输送机✓波状挡边带式输送机4.3波状挡边带式输送机发展概况✓20世纪60年代德国的Svedala Flexowell公司就开始研制这种带式输送机✓与汉诺威大学合作，建立了波状挡边带式输送机的试验台产品已有55000余台✓分布于90多个国家和地✓美国的Lake Shore Ming公司、英国的 Dowty Meco、Namec、法国的 Bandabor等公司均生产✓芬兰Kone公司、德国Koch公司、瑞士Buhler公司生产的连续卸船机均成功应用了其提升与输送技术4.4国情况✓80年代中期开始从国外引进了一些挡边输送机✓1998年，起重运输机械研究所、运输设备厂等作为主要起草单位，制定了《波状挡边带式输送机》行业标准(/T8908-1999)✓已经有50多个主机厂生产了5000多台波状挡边输送机。

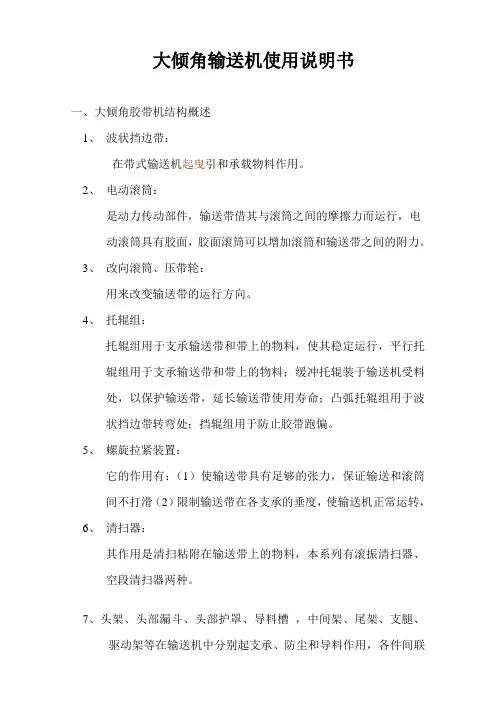

大倾角输送机使用说明书一、大倾角胶带机结构概述1、波状挡边带：在带式输送机起曳引和承载物料作用。
2、电动滚筒：是动力传动部件，输送带借其与滚筒之间的摩擦力而运行，电动滚筒具有胶面，胶面滚筒可以增加滚筒和输送带之间的附力。
3、改向滚筒、压带轮：用来改变输送带的运行方向。
4、托辊组：托辊组用于支承输送带和带上的物料，使其稳定运行，平行托辊组用于支承输送带和带上的物料；缓冲托辊装于输送机受料处，以保护输送带，延长输送带使用寿命；凸弧托辊组用于波状挡边带转弯处；挡辊组用于防止胶带跑偏。
5、螺旋拉紧装置：它的作用有：（1）使输送带具有足够的张力，保证输送和滚筒间不打滑（2）限制输送带在各支承的垂度，使输送机正常运转，6、清扫器：其作用是清扫粘附在输送带上的物料，本系列有滚振清扫器、空段清扫器两种。
7、头架、头部漏斗、头部护罩、导料槽，中间架、尾架、支腿、驱动架等在输送机中分别起支承、防尘和导料作用，各件间联接采用螺栓联接或焊接。
二、安装、试运转和调整：（一）、安装1、安装前应首先熟悉输送机图纸，根据验收规则验收组成整机的各部件。
2、熟悉执行《机械设备安装工程施工及验收规范》有关安装技术要求。
3、安装顺序：一般是：划中心线—安装机架（头架-尾架-支腿-中间架），安下托辊—安装波状挡边带—安装电动滚筒—安装改向滚筒—安装压带轮—安装上托辊组—安装拉紧装置—安装漏斗、护罩、导料槽等。
4、安装注意事项：（1）全部滚筒、托辊安装后均应转动灵活不应有卡滞现象。
（2）输送机机架中心线直线度应符合表2 的规定，并应保证在任意25m长度内的直线度为5mm。
(3) 滚筒轴线与水平面的平行度为滚筒轴线的长度的1/1000。
(4) 滚筒轴线对输送机机架中心线的垂直度为滚筒轴线长度的2/1000滚筒、托辊中心线对输送机机架中心线的对称度为3.0mm。
（5、清扫器安装后，其刮板与输送带在滚筒轴线上的接触长度不得小于85%。
（二）、试运转：1、在正式投入使用前，应进行2小时空载及8小时负载试运转，试运转前除一般检查输送机的安装是否符合安装技术要求外，尚需检查：（1）、电动滚筒内按规定加润滑油（2）、逆止器的安装方向是否与逆止方向相符。

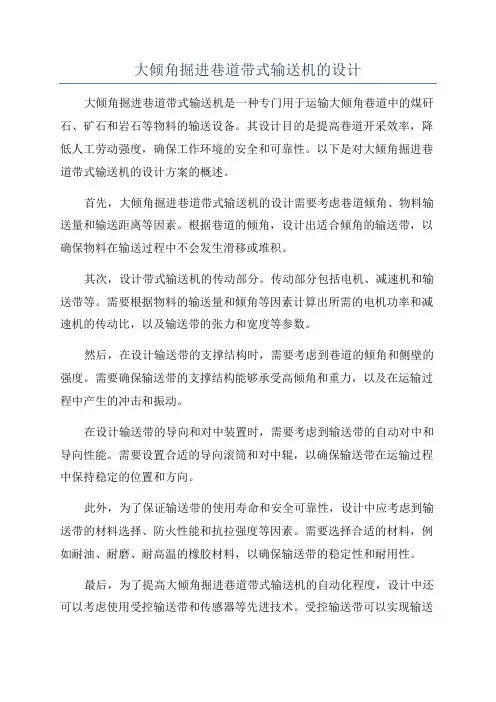

大倾角掘进巷道带式输送机的设计大倾角掘进巷道带式输送机是一种专门用于运输大倾角巷道中的煤矸石、矿石和岩石等物料的输送设备。
其设计目的是提高巷道开采效率，降低人工劳动强度，确保工作环境的安全和可靠性。
以下是对大倾角掘进巷道带式输送机的设计方案的概述。
首先，大倾角掘进巷道带式输送机的设计需要考虑巷道倾角、物料输送量和输送距离等因素。
根据巷道的倾角，设计出适合倾角的输送带，以确保物料在输送过程中不会发生滑移或堆积。
其次，设计带式输送机的传动部分。
传动部分包括电机、减速机和输送带等。
需要根据物料的输送量和倾角等因素计算出所需的电机功率和减速机的传动比，以及输送带的张力和宽度等参数。
然后，在设计输送带的支撑结构时，需要考虑到巷道的倾角和侧壁的强度。
需要确保输送带的支撑结构能够承受高倾角和重力，以及在运输过程中产生的冲击和振动。
在设计输送带的导向和对中装置时，需要考虑到输送带的自动对中和导向性能。
需要设置合适的导向滚筒和对中辊，以确保输送带在运输过程中保持稳定的位置和方向。
此外，为了保证输送带的使用寿命和安全可靠性，设计中应考虑到输送带的材料选择、防火性能和抗拉强度等因素。
需要选择合适的材料，例如耐油、耐磨、耐高温的橡胶材料，以确保输送带的稳定性和耐用性。
最后，为了提高大倾角掘进巷道带式输送机的自动化程度，设计中还可以考虑使用受控输送带和传感器等先进技术。
受控输送带可以实现输送速度和张力的自动调节，以适应不同物料的输送要求。
传感器可以监测输送带的状态和物料的位置，实现自动控制和报警。
综上所述，大倾角掘进巷道带式输送机的设计需要考虑到巷道倾角、物料输送量和输送距离等因素，并根据实际情况选择合适的输送带、传动部分、支撑结构和导向和对中装置。
此外，还可以利用先进技术实现输送带的自动化控制，提高生产效率和安全可靠性。
大倾角带式输送机设计、计算及使用说明书前言带式输送机是一种输送松散物料的主要设备，因其具有输送能力大、结构简单、投资费用相对较低及维护方便等特点而被广泛应用于港口、码头、冶金、热电厂、焦化厂、露天矿和煤矿井下的物料输送。
随着煤炭工业科学技术的不断进步与发展，我国的带式输送机设计研究技术及带式输送机专业制造技术都已接近了国际水平，但与世界先进工业国家比较仍存在一定差距，有待于进一步努力。
目前，普通带式输送机已经在矿山得到了普遍的应用。
但由于目前形成系列化的带式输送机运输倾角一般在18°以下，使得带式输送机在生产实际现场的应用收到一定范围的限制。
而近年来发展起来的各种大倾角带式输送机在露天、地下矿山以及其他场合的使用，都取得了较好的效果。
而且大倾角带式输送机在提升高度相同的情况下，所占地面积和空间都比使用普通带式输送机少，并且具有常规带式输送机的所有特点，投资成本低，因而在生产运输中越来越受到重视，应用前景十分广阔。
大倾角带式输送机在各行业中的广泛应用，充分显示了其优越性和经济性。
在国外矿山运输应用大倾角输送机已相当普遍，露天矿、地下矿、隧道工程竖井等均有用大倾角输送机提升和垂直提升，应用较多的是波状挡边输送机和压带式输送机，输送能力也大。
在国内，由于深槽形带式输送机具有结构简单、运行成本低的特点，使其在矿山运输、矿井提升、煤矿井下输送等场合有着广阔的应用前景。
深槽形带式输送机深槽形带式输送机的倾角一般在30°以下，国内的研制开发正处于发展阶段，生产的机种有上下运带式输送机，带宽800 ～1 200 mm，运量500 t/ h ，倾角18～28°。
主要研制单位有沈阳起重输送机械厂、煤炭科学研究总院上海分院等单位。
另外前苏联、美国、英国都在研制。
尽管目前正在应用的各种大倾角输送机都存在各自的不足之处，然而作为一种新型运输设备，在其发展和应用的初期存在一些问题，是可以想象的。
作为一种集众多优点于一身的输送设备，必将随着某些技术问题的解决，而对矿山的开拓、生产以及矿石成本等方面产生积极的影响。
可以预见，大倾角带式输送机必将成为21世纪矿山运输设备的重要组成部分。
1 绪论带式输送机是以胶带、钢带、钢纤维带、塑料带和化纤带作为传送物料和牵引工件的输送机械。
其特点是承载物料的输送带也是传递动力的牵引件，这与其他输送机械有着显著的区别。
承载带在托辊上运行，也可用气垫。
磁垫代替托辊作为无阻力支撑承载带运行。
它在连续式输送机械中是应用最广泛的一种，且以胶带为主。
带式输送机按承载断面可分为平形、槽形、双槽形（压带式）、波纹档边斗式、波纹档边袋式、吊挂式圆管形、固定式和移动式圆管形等8大类。
1.1 带式输送机概述1.1.1 带式输送机的特点带式输送机自1795年被发明以来，经过两个多世纪的发展，已被电力、冶金、煤炭、化工、矿山等各行各业广泛采用。
特别是第二次工业革命带来了新材料、新技术的采用，使带式输送机的发展步入了一个新纪元。
当今，无论从输送量、运距、经济效益等各方面来衡量，它已经可以同火车、汽车运输相抗衡，成为三足鼎立局面，并成为各国争先发展的行业。
它具有一下特点：（1）结构简单。
带式输送机的结构由传动滚筒、改向滚筒、托辊或无辊式部件、驱动装置、输送带等几大件组成，仅有十多种部件，能进行标准化生产，并可按需要进行组合装配、结构十分简单。
（2）输送物料范围广泛。
带式输送机的输送带具有抗磨、耐酸碱、耐油、阻燃等各种性能，并耐高、低温，可按需要进行制造，因而能输送各种散料、块料、化学品、生熟料和混凝土。
（3）输送量大。
运量可从每小时几公斤到几千吨，而且是连续不间断运送，这是火车、汽车运输望尘莫及的。
（4）运距长。
单机长度可达十几公里一条，在国外已十分普及，中间无需任何转载点。
德国单机60公里一条已经出现。
越野的带式输送机常使用中间摩擦驱动方式，使输送长度不受输送带强度的限制。
（5）对线路适应性强。
现在的带式输送机在越野敷设时，已从槽形发展到圆管形，它可在水平及垂直面上转弯，打破了槽形带式输送机不能转弯的限制，因而能依山靠水，沿地形而走，可节省大量修隧道、桥梁的基建投资。
（6）装卸料十分方便。
带式输送机可根据工艺流程需要，可在任何点上进行装、卸料，圆管式带式输送机也是如此。
还可以在回程段上装、卸料，进行方向运输。
（7）可靠性高。
由于结构简单，运动部件自重轻，只要输送带不被撕破，寿命可长达十年之久，而金属结构部件，只要防锈好，几十年也不坏。
（8）营运费低廉。
带式输送机的磨损件仅为托辊和滚筒，输送带寿命长，自动化程度高，使用人员很少，平均每公里不到1人，消耗的机油和电力也很少。
（9）基建投资省。
火车、汽车输送的坡度都太小，因而延长米大，修建的路基长。
而带式输送机一般可在20°以上，如用圆管式90°都能上去，又能水平转弯，大大节省了基建投资。
另外，通过合理设计也可大量节约基建投资。
现国外带式输送机每公里成本费为100万～300万美元，国内为人民币500万元，其中输送带占整机成本的30％～50％。
随着化学工业的发展，输送带成本将进一步下降。
（10）能耗低、效率高。
由于运动部件自重轻，无效运量少，在所有连续式和非连续式运输中，带式输送机耗能最低、效率最高。
（11）维修费少。
带式输送机运动部件仅是托辊和滚筒。
输送带又十分耐磨。
相比之下，火车、汽车磨损部件要多得多，且更换磨损件也较为频繁。
（12）应用领域广阔，市场巨大。
根据调查，我国现有带式输送机约200万台，其中，锅炉上媒约40万台；煤矿120万台；火力发电厂167座，每厂约3km，折合1万台；建材厂和水泥厂6千个，平均每厂50台，共计30万台；港口码头约1万台，不包括卸船机和散货装船机等。
而当作环保机械的圆管式带式输送机在火力发电厂中的除灰系统的潜力更大。
综上所述，带式输送机的优越性已十分明显，它是国民经济中不可缺少的关键设备。
加之国际互联网络化的实现，又大大缩短了带式输送机的设计、开发、制造、销售的周期，使他更加具有竞争力。
1.1.2带式输送机的经济效益比较如上所述，带式输送机的市场是广阔的，它的各种经济技术指标如表1－1～表1－4所示：表1－1 中国铁路、公路和带式输送机运输的经济性比较表表1－2 德国槽形带式输送机和铁路、卡车、有轨电车基建费比较表表1－3 德国卡车和带式输送机设备投资和运费比较表表1－4 中国山西铝厂龙门山石灰石矿带式输送机与电机车、卡车运输方案比较表注：《连续输送技术》，1987年第3期由上表数据可以看出，在相同运输条件下，使用带式输送机作为运输工具成本最低、运费最省、经济效益最高。
1.1.3带式输送机的分类按外形分，带式输送机可分为：（1）平形和槽形带式输送机。
我国现行标准是DTⅡ和TD75型带式输送机，有固定式和移动式两大类。
越野式的带式输送机又分为直线型和弯曲型两大类，槽形带式输送机如图1－1所示。
图1－1 槽形带式输送机1——头部漏斗；2——机架；3——头部清扫器；4——传动滚筒；5——防跑偏安全装置或调心托辊；6——输送带；7——承载托辊；8——缓冲托辊；9——导料槽；10——改向滚筒；11——螺旋拉紧装置；12——尾架；13——空段清扫器；14——回程托辊；15——中间架；16——电动机；17——液力耦合器；18——制动器；19——减速器；20——联轴器（2）夹带式带式输送机。
该机实际上是两个槽形带式输送机相扣在一起，即在普通槽形带输送机再加上一条压带，各有一套驱动装置驱动，或者各用一套。
压带可使用泡沫塑料带、绳带和橡胶带输送带。
一般可达到大倾角和垂直提升90°提升的需要。
夹带式带式输送机如图1－2所示。
图1－2 夹带式带式输送机1——加料斗；2——压带；3——压带的驱动滚筒；4——承载带的驱动滚筒；5——机尾滚筒（3）波纹档边斗式输送机。
在平形橡胶带上再冷粘或硫化上波纹档边在两边，中间隔一段用橡胶隔板分开成斗形。
在转弯处用压轮压住波纹档边外缘，它能垂直提升，适用于散料干料，如料湿便会卸不干净，故机头处装有振打器。
波纹档边斗式输送机如图1－3所示。
（4）波纹档边袋式输送机。
实际上是用许多橡胶袋串连在一起，袋口向内翻，外形如波纹档边输送机。
波纹档边袋式输送机如图1－4所示。
（5）吊装式蛋管形带式输送机。
物料装入输送带后，输送带两边合拢成立式椭圆形，将输送带两边吊挂于小滑车上，滑车装在工字纵梁上，用钢丝绳牵引滑车拖动输送带运动，在机头和机尾处均设有大转盘，使输送带打开或合拢，有如上山缆车装置。
驱动装置液装在机头。
由于使用滑车和工字钢，造价昂贵，沿途还要设立立柱以便吊挂工字钢纵梁。
吊装式蛋管形带式输送机的缺点是滑车间距太长，输送带会合不拢，一般间距在1m左右。
驱动装置也过于复杂。
输送带边缘带有凸缘，有平行合拢和上下错开合拢两种结构。
合拢后输送带成蛋圆形。
采用吊挂式的缺点是爬坡小于30°，物料同输送带的摩擦系数越小，爬坡度越低；而且装料不能超过50％，运输量较低。
图1—3 波纹档边斗式输送机1——驱动装置；2——平托辊；3——波纹档边输送带；4——转弯托辊；5——转弯压轮；6——承载带托辊；7——机尾滚筒；8——回程带改向滚筒；9——平托辊；10——回程带转弯滚筒 11——振打器图1—4波纹档边袋式输送机1——活动斗；2——钢丝绳；3——改向滚筒；4——机头传动滚筒；5——机尾滚筒（6）固定式圆管形带式输送机。
该机输送带卷成圆管形运料，可在托辊上运行，也可在磁辊上运行，所以成为固定式。
托辊成六角形安装，有的用6个，有的用4个、3个，而我国一般只用2个托辊承载。
将物料装入带中，输送带逐渐被卷成圆管形，犹如一跟管线，它可以水平转弯、垂直转弯和做三维方向路线变化。
当卸料时，输送带又打开成平形，卸完料又卷成圆形返回机尾。
中国式的是输送带以平形状返回，并能90°垂直提升。
目前国外尚未达到实用水平。
自然，将输送带卷成类似的几何形状，如三角形、扁圆形、方形均属此类。
它是当代带式输送机的发展方向。
按驱动方式分，带式输送机又可分为三大类：（1）有辊式，输送带全由托辊支撑运转。
（2）无辊式。
输送带靠气垫、磁垫、水垫支撑运转。
无辊式没有有辊式的阻力，但它们都要有传动滚筒耐驱动。
20世纪70年代中期出现了中间摩擦驱动方式，即在带式输送机中部再加若干个短带式输送机，靠输送带之间的摩擦力驱动输送带运转，因而承载带的拉力被几台中间摩擦驱动机分担，但仍要托辊支撑。
（3）直线驱动方式，将电动机驱动变为直线电机驱动方式，转子线圈放在带内，钉子线圈放在带外，当转子运转时输送带也就运转了。
DJ型大倾角带式输送机简介DJ型大倾角带式输送机(以下简称“大倾角”)具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，因而是大倾角(或垂直)输送的理想设备。
