SF6断路器的安装与运行

SF6断路器安装检验记录一、安装前准备工作1.确认SF6断路器的尺寸和重量是否与现场要求相符。

2.检查SF6断路器的运输状态是否完好，无破损。

3.准备好所需的安装设备和工具，包括吊车、吊索、螺丝刀、扳手等。

二、安装过程1.根据设备图纸和施工方案确定SF6断路器的安装位置，并在现场进行测量和标注。

2.使用吊车将SF6断路器吊装到指定位置，并使用吊索固定好。

3.确保SF6断路器的接线端子与现场的电源线相连接，并使用扳手紧固好。

4.检查SF6断路器的操作机构是否灵活，各部件是否安装牢固，如机械门锁、电气操作装置等。

5.检查SF6断路器的密封性能，确认密封圈是否完好，连接处是否漏气。

6.检查SF6断路器的开关间距和距地距离是否符合设计要求。

7.检查SF6断路器的机械特性，包括分合速度、力矩等是否正常。

8.根据设备使用说明书，进行SF6断路器的电气接线，确保接线正确并紧固好。

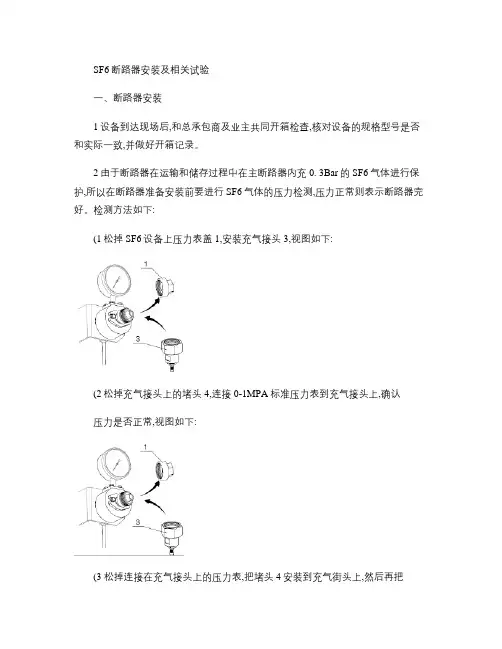

三、安装检测1.使用压力表检测SF6断路器的压力，确认气压是否符合要求。

2.检测SF6断路器的电气性能，包括分合时间、分合频次等。

3.使用震动表检测SF6断路器的振动情况，确保设备安装稳定。

4.检测SF6断路器的温度，确认设备运行时是否有过热情况。

5.检测SF6断路器的声音，确认设备运行时是否有异常噪音。

四、记录及处理1.将安装检验过程中所采集到的数据进行记录，包括压力、电气性能、振动、温度和声音等。

2.如发现安装过程中存在的问题，应及时进行处理，包括调整安装位置、更换密封圈等。

3.将安装检验记录整理成文档，作为安装验收的依据，并将其保存备份。

通过以上步骤的安装检验，可以保证SF6断路器在安装完成后能够正常运行，并且具有良好的密封性能和可靠的电气性能。

同时，安装检验记录也有助于后续的运维和维修工作，可以及时了解设备的安装情况，为设备的后续维护提供参考依据。

二○一三年五月SF6 断路器安装作业指导书技术准备施工准备 工器具准备人员准备施工现场清理布置基础复核填写开箱记录开箱检查 检查质量数量组装支腿支柱(座)安装起吊、安装均压电容器安装吊装灭弧组件吊装灭弧组件连接气路接头、 轴销安装密度继电器1.1 施工准备(1)技术准备： 参预施工的人员必须先熟悉断路器有关资料经及产品安装使操作机构安装安装控制柜三联箱抽真空充 SF6操作试验漏气量、微水检查 电气控制回路试验现场清理、整理记录质量评定交接验收抽真空充 SF6 气体机械尺寸检查操作系统特性试验检查充 SF6 气体压力回路电阻测试充 SF6 气体现场调试用说明所书，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方 可上岗。

(2)人员准备：成立断路器安装小组，每一小组由8 人组成，技术员、质检 员、施工负责人各 1 名，熟练技工 3 人，辅助工 2 人。

(3)工器具准备：(4)施工现场清理及布置： 清理施工现场杂物， 平整好施工车辆施工及设备 组装场地。

2.基础复核用经纬仪、钢尺复测断路器基础中心距离及高程是否与设计一致，并填写 技术复核记录表。

由质检员对基础质量进行检查，质量合格方可进行下道工序 施工。

基础质量标准：规格 8t￠301500 ￠2560 25/13 ￠ 12.5￠ 12.56 1502502500 厂家随设备供货J2 3m~10m 100~600℃ －20~50℃ DWS －11 LF －1工器具名称 汽车吊 高架车 电烘箱 力矩扳手 内六角扳手 套筒扳手 开箱钳白棕绳 钢丝绳方木 专用吊具 真空泵 经纬仪 钢卷尺 温度计 湿度计 微水分析仪 SF6 检漏仪序号 1 2 3 4 5 6 78 910 11 12 13 14 15 16 17 18单位 1 1 1 1 1 1250 26 1 1 1 1 2 1 1 1数量 台 台 个 把 套 套 根米对 根套 台 台 把 根 根 台 台(1)基础中性线及高度的误差不大于10mm。

沫河口变电站35kV 372开关安装作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时五河供电公司1 范围本作业指导书适用于沫河口变电站35kV 372开关安装作业工作。

2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》的通知国家电网安监［2005］83号DL 5009.3—1997 电力建设安全工作规程（变电所部分）GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范GB/T 11023—1989 高压开关设备SF6气体密封试验导则JB/T 9694—1999 SF6断路器通用技术条件DL/T 639—1997 SF6电气设备运行、试验及检修人员安全防护细则电安生[1994]227号电业安全工作规程（热力和机械）DL/T 596—1996 电力设备预防性试验规程LW-3型断路器安装使用说明书3 安装准备3.1 准备工作安排3.2 工器具3.3 材料3.4 沫河口变电站35kV 372开关安装作业定置图及围栏图3.5 危险点分析及预控措施3.6安全措施3.7 人员分工4 作业程序及作业标准4.1 开工4.2 检修电源的使用4.3 安装内容和工艺标准4.4 竣工5验收记录Word文档仅供参考6 作业指导书执行情况评估Word文档仅供参考。

SF6开关柜的操作及使用方面的内容SF6开关柜是一种用于电力系统中断和控制电流的设备，它采用六氟化硫气体作为绝缘介质，具有很高的绝缘性能和稳定的电气性能。

在电力系统中，SF6开关柜起着非常重要的作用，正确的操作和使用对于保障电力系统的安全稳定运行至关重要。

本文将详细介绍SF6开关柜的操作及使用方面的内容。

一、SF6开关柜的结构和工作原理SF6开关柜由断路器、接地开关、隔离开关、电流互感器、压力表等组成。

断路器是SF6开关柜中最重要的部件，它能够完成对电路的断开和闭合功能，保障电气系统的安全运行。

SF6开关柜的工作原理是利用六氟化硫气体在高压下具有很高的绝缘性能和较低的电导率，从而实现对电流的控制和隔离。

1. 断路器的操作在使用SF6开关柜时，首先需要进行断路器的操作。

一般来说，断路器的操作分为手动操作和远动操作两种方式。

手动操作就是人工对断路器进行操作，远动操作则是通过远程控制系统对断路器进行操作。

在操作断路器之前，需要确保断路器处于分段位置，并且通过检查确保其状态正常，没有异常情况。

2. 接地开关和隔离开关的操作SF6开关柜中的接地开关和隔离开关也是非常重要的部件，它们能够对电路进行隔离和接地操作。

在操作接地开关和隔离开关时，同样需要检查其状态是否正常，确保其可靠性和安全性。

3. 压力表的监测SF6开关柜中六氟化硫气体的压力对于其绝缘性能和电气性能具有重要影响。

定期对SF6开关柜中的压力进行监测，确保其绝缘气体的压力在正常范围内，以保障设备的安全运行。

三、SF6开关柜的使用注意事项1. 对SF6气体的注意事项六氟化硫气体对人体和环境有一定的毒性，使用SF6开关柜时要注意避免气体的泄漏，将设备放置在通风良好的地方，并严格按照操作规程进行操作，以免发生事故和泄漏。

2. 避免频繁操作SF6开关柜中的断路器、接地开关和隔离开关等部件都是高压电器设备，频繁操作会加速其磨损和老化，降低设备的可靠性和安全性。

六氟化硫（SF6）断路器的操作规程1SF6断路器151（152，112）的分、合闸操作1.1查看SF6气体压力正常（0.5MPa）,当低于0.4MPa时不得进行操作。

1.2合上断路器操控电源、合闸电源，置远控一;近控开关于远控方位。

1.3用微机对151（112，152）断路器进行分、合闸操作时，主接线图上应有相应的变位信号。

1.4在急迫状况下，可用主控室主变压器维护屏内的操控开关对断路器进行分合闸操作。

1.5当电动无法对断路器进行分闸操作时，可对断路器的操动安排进行手动分闸操作，断开后报请检修。

1.6SF6断路器气体压力坚持0.5MPa，当低于0.4MPa时应及时断开断路器的操作电源，阻遏带负荷操作该断路器。

当即上报车间安排修补人员对断路器进行补气。

26kV高压断路器的操作2.16kV高压断路器的合闸操作2.1.1合上断路器操控电源，继电维护设备投入、电源指示灯亮（绿灯）。

2.1.2合上合闸电源、储能开关，储能灯亮，操动安排指示已储能若合闸电源有缺陷不能储能时，可运用操作杆对绷簧操动安排进行储能，手动储能结束后应随即卸下操作杆。

2.1.3操动安排手柄（7）置分闸闭锁方位。

2.1.4合上阻离隔关。

按先电源侧，后负荷侧的次第进行操作，主接线图阻离隔关应有变位信号。

2.1.5操动安排手柄（7）置作业方位，并上锁。

2.1.6远控一;近控控开关置远控方位。

2.1.7用微机进行远控操作，合上断路器，主接线图上断路器有变位信号。

2.1.8当远控不能进行操作时可运用近控进行现场操作。

分外状况下需对断路器进行合闸操作，或操控回路有缺陷时，可运用绷簧操动安排上的机械合按钮进行手动操作。

2.26kV高压断路器的分闸操作2.2.1用微机进行远控操作，断开断路器，主接线图上断路器有相应变位信号。

2.2.2用微机无法进行分闸操作时，可对现场操动安排进行手动分闸操作。

2.2.3依据需求可摆开阻离隔关。

按先负荷侧，后电源侧的次第进行操作。

220kV 及以下 SF6 六氟化硫断路器安装调整3.1.1适用范围：适用于铁路牵引变电所工程（含开闭所、分区所、自藕变压器所）、电力变电所工程额定电压在 220kV 和 110kV 及以下户外型 SF6 型三相联动机构六氟化硫断路器及 35kV 以下的六氟化硫 ZX2 系列开关柜的安装调整。

3.1.2作业内容：1220kV 和 110kV 落地布置方式安装的户外型六氟化硫断路器的安装调整：基础施工质量检查、设备开箱检查、单极断路器组装、操动机构安装、传动保护管及传动杆安装、检查各相 SF6 气体压力值，连接第一相与操动机构之间的传动杆，根据产品说明书的要求进行手动合闸，同时检查第一相下部机构箱的拐臂行程，符合规定后，连接第二相、第三相的传动杆，并重复上述的拐臂行程检查；三相行程全部调整好后，将三相断路器依次补充 SF6 气体至规定值，接引试验电源进行电动操作检查，应达到产品安装技术质量标准，并填写设备安装技术记录。

235kV 以下户内型六氟化硫开关柜的安装调整：槽钢安装质量检查、开关柜组立、盘后接线校对、柜内六氟化硫断路器检查调整、开关柜附件安装、柜内二次回路配线，填写设备安装技术记录。

3.1.3施工技术标准1断路器、开关柜到达现场后的检查，应符合下列要求：（1）断路器的充气部件，其气体压力符合产品的技术要求；（2）产品的部件、备件及专用工器具齐全，无锈蚀或机械损伤；（3）瓷件表面光滑、无裂纹，瓷、铁件粘合牢固，铸件无砂眼；（4）绝缘件无变形受潮、裂纹或表层剥落等缺陷；（5）产品的出厂合格证、试验报告及技术资料齐全。

2断路器运到现场后的保管，应符合下列要求：（1）断路器本体及其零、部件应按其不同保管要求置于室外或室内平整、无积水、无腐蚀性气体的场地分组保管，在室外保管时应垫道木并用篷布遮盖；（2）断路器的绝缘部件及绝缘拉杆、提升杆等必须放在干燥通风的室内保管；（3）产品在保管期间应按技术要求定期进行绝缘试验及维护，并对充气设备的气体压力进行记录。

国投瓜州北大桥东风电场工程施工作业指导书工程名称: SF6断路器安装工程编号: GTPE-DQ-XX火电公司瓜州风电项目部工程名称：SF6断路器安装施工部门：电仪工区编写：日期：工区专工：日期：工程部：日期：安全管理部：日期：总工：日期：目录1 编制依据 (1)2工程（设备）概况 (1)3作业前应做的准备工作和必须具备的条件 (1)4参加施工人员的资格和要求 (2)5作业所需的工机具、仪器仪表的规格及其准确度 (2)6作业程序、方法、内容及工作标准安装记录 (2)7作业过程中“见证点”的设定 (6)8作业活动中人员的职责、分工和权限 (6)9作业环境的要求 (7)10作业安全措施和要求 (7)11 本工程危险识别、风险评估及控制对策表 (7)12 施工进度控制 (7)1编制依据2 工程(设备)概况2.1国投瓜州北大桥东风电场工程110KV配电装置所安装的断路器为西门子(XX)高压开关XX生产的220KV单断口瓷柱式SF6断路器。

型号为3AP1-FG-245KV3150A 40KA 100KA，在灭弧室内充有0.60MPa 的SF6气体具有优良的灭弧性能。

330KV配电装置所安装的断路器为XX阿海珐高压电气开关XX生产的330KV双断口瓷柱式SF6断路器。

型号为GL316-363KV 4000A 50KA 160KA，在灭弧室内充有0.75MPa 的SF6气体具有优良的灭弧性能。

2.2 工作量统计：3 作业前应做的准备和必须具备的条件3.1 应做的准备工作：3.1.1 掌握有关技术资料，熟悉图纸，编写施工作业指导书及班组施工预算。

3.1.2 开工前做好技术交底工作，并将施工关键环节对施工人员重点强调。

3.1.3 设备到达现场后，应立即组织开箱检查，根据断路器厂家到货清单清点编号，并做好开箱记录。

3.1.4 做好施工用机具的准备、检查和施工人员的培训。

3.2 必须具备的条件：3.2.1 混泥土基础及构支架达到允许安装的强度和刚度，设备支架焊接质量符合要求。

SF6断路器运行规程(暂行)1 总则1.1 适用范围1.1.1 本规程适用于我局国产10kV 35kV 110kV运行或备用中的户内外六氟化硫断路器以及GIS组合电器设备。

1.1.2 我局有SF6断路器以及GIS组合电器设备运行变电所的值班人员、所长、车间专责工程师、技术领导均应熟悉并遵守本规程相应的规定。

1.1.3 本规程是在遵守《高压断路器运行规程》基础上，对SF6断路器运行提出的补充规定要求。

1.2 一般要求1.2.1 断路器标以基本参数齐全、准确。

断路器技术参数必须满足装设地点运行工况的要求。

1.2.2断路器的分、合闸指示器、应易于观察且指示正确。

外壳接地、接线连接、温度监视均应符合《高压断路器运行规程》规定。

1.2.3每台断路器应有运行编号和名称。

1.2.4应装有密度继电器或压力表，监视SF6气体压力。

1.2.5断路器应附有压力温度关系曲线。

1.2.6具有SF6气体补气接口。

1.2.7操动机构的配置要求a.电磁操动机构；b.弹簧操动机构；c.液压操动机构。

d.气动操动机构1.2.8应配备绝缘油或SF6气体试验记录；1.2.9应有完善的分、合闸闭锁及信号回路。

当气体压力降到某数值时，不允许进行合闸和分闸操作。

一般该值比工作气体压力低8%～15%。

1.2.10 GIS设备的分解检修周期不小于15年，或按制造厂要求。

1.2.11 接地。

运行中GIS对于运行、维修人员易触及的部位，在正常情况下，其外壳及构架上的感应电压不应超过36V，其温升不应超过30K。

如果外壳可触及，但在正常操作时无需触及，其温升极限可增加到40K。

2 断路器的运行、维护2.1断路器的投运2.1.1新装断路器的验收项目按《电气装置安装工程及施工验收规范》及有关规定执行。

2.1.2投运前，制造厂家或施工方向运行单位提供安装使用说明书，竣工验收报告、出厂调试报告、交接试验报告等资料，并提供下列维护说明：a.断路器不检修的操作次数、运行时间间隔或其他合适的判据，在完成操作次数、运行时间间隔后，应对断路器的某些部件进行维护。

山东怡力电业有限公司改造工程220KV SF6断路器拆装施工方案2013年9月220KV断路器更换开工报告尊敬的领导：您好！根据山东省调度中心文件要求南山集团安顺站海安一、二线、6台整流变、2台动力变、母联断路器的遮断容量已不能满足要求，必须进行更换；经过充分的准备220KV断路器更换已具备开工更换的条件。

设备已运至现场，材料现已陆续到齐，各项安全技术措施，质量验收、计划已出台。

人员、工器具已准备到位。

所有参加更换人员已进行安全技术交底，并时刻牢记安全第一方针把安全放到首位。

根据计划安排此次更换工作定于2013年9月11日正式开工。

请领导批示！2013年9月9日220KV断路器更换铝业公司、安顺站组织机构为加强220KV断路器更换组织领导工作，确保更换工作的顺利完成，特成立断路器更换指挥组及各专业组。

一、指挥组组长：宋坤副组长：王风慧成员：王庆新、迟运福、隋丽丽、吴忠文职责：1、指挥组是断路器更换工作最高指挥机构，相关班组及外援队伍必须服从指挥组的统一领导和指挥。

2、更换项目及网络进度变更的审批。

3、各班组间的协调。

4、处理更换过程中影响安全、质量的随机事件。

5、负责更换全过程的考核。

二、安全文明检查组组长：吴忠文成员：孙涛、魏智楠、当班运行1#电工、施工方负责人职责：1、监督检查现场安全、文明施工。

2、监督现场防火措施。

3、安全措施的审批。

4、起重及工器具的检验。

5、工作人员的安全培训。

6、全过程的文明施工、定置管理。

三、质检组组长：隋丽丽成员：吴忠文、孙涛、魏智楠职责：1、负责三级验收项目的车间验收。

2、参加重要项目的停工待检点验收。

3、监督、检查设备检修质量。

4、监督、检查项目执行情况。

5、监督、检查网络计划实施情况。

6、负责技术方案的编制和审批。

7、检查技术监督进行情况和验收。

四、试运组组长：迟运福成员：隋丽丽、吴忠文、孙涛、运行当班班长、施工方负责人职责：1、组织系统试运。

2、制定试运计划和技术组织措施的编制。
