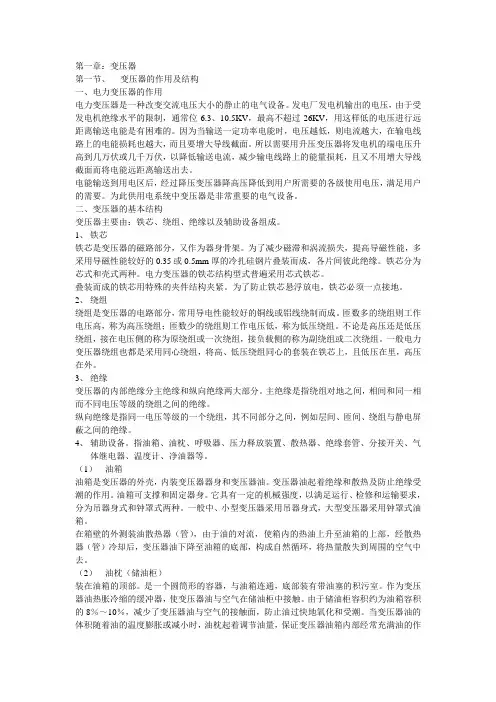

第一章：变压器第一节、变压器的作用及结构一、电力变压器的作用电力变压器是一种改变交流电压大小的静止的电气设备。
发电厂发电机输出的电压，由于受发电机绝缘水平的限制，通常位6.3、10.5KV，最高不超过26KV，用这样低的电压进行远距离输送电能是有困难的。
因为当输送一定功率电能时，电压越低，则电流越大，在输电线路上的电能损耗也越大，而且要增大导线截面。
所以需要用升压变压器将发电机的端电压升高到几万伏或几千万伏，以降低输送电流，减少输电线路上的能量损耗，且又不用增大导线截面而将电能远距离输送出去。
电能输送到用电区后，经过降压变压器降高压降低到用户所需要的各级使用电压，满足用户的需要。
为此供用电系统中变压器是非常重要的电气设备。
二、变压器的基本结构变压器主要由：铁芯、绕组、绝缘以及辅助设备组成。
1、铁芯铁芯是变压器的磁路部分，又作为器身骨架。
为了减少磁滞和涡流损失，提高导磁性能，多采用导磁性能较好的0.35或0.5mm厚的冷扎硅钢片叠装而成，各片间彼此绝缘。
铁芯分为芯式和壳式两种。
电力变压器的铁芯结构型式普遍采用芯式铁芯。
叠装而成的铁芯用特殊的夹件结构夹紧。
为了防止铁芯悬浮放电，铁芯必须一点接地。
2、绕组绕组是变压器的电路部分，常用导电性能较好的铜线或铝线绕制而成。
匝数多的绕组则工作电压高，称为高压绕组；匝数少的绕组则工作电压低，称为低压绕组。
不论是高压还是低压绕组，接在电压侧的称为原绕组或一次绕组，接负载侧的称为副绕组或二次绕组。
一般电力变压器绕组也都是采用同心绕组，将高、低压绕组同心的套装在铁芯上，且低压在里，高压在外。
3、绝缘变压器的内部绝缘分主绝缘和纵向绝缘两大部分。
主绝缘是指绕组对地之间，相间和同一相而不同电压等级的绕组之间的绝缘。
纵向绝缘是指同一电压等级的一个绕组，其不同部分之间，例如层间、匝间、绕组与静电屏蔽之间的绝缘。
4、辅助设备。
指油箱、油枕、呼吸器、压力释放装置、散热器、绝缘套管、分接开关、气体继电器、温度计、净油器等。
