空气炮使用说明书

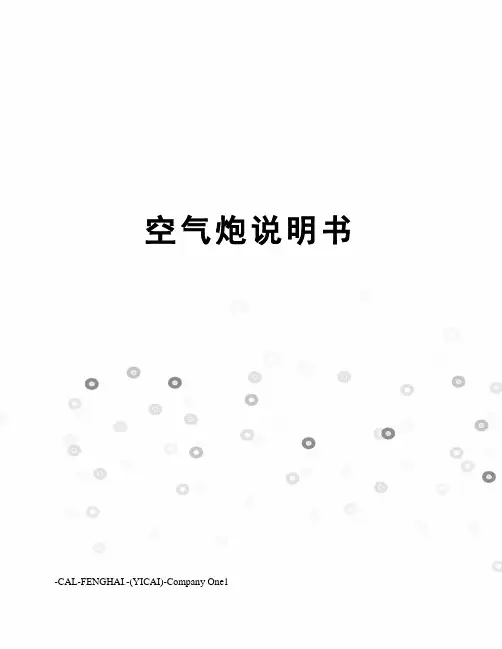

空气炮说明书-CAL-FENGHAI.-(YICAI)-Company One1空气炮清堵器使用说明书郑州欧亚空气炮有限公司前言郑州欧亚空气炮有限公司是国内首家生产空气炮清堵器的专业公司，持有压力容器制造许可证，已通过ISO9001：2000质量管理体系认证。

空气炮清堵器是在有关设计研究院的协助下，研制成功的一种高能量理想的料仓破拱清堵助流装置。

物料在料仓内滞流起拱，已成为各种类型的料仓不可避免的共同弊病。

要改善料仓内物料的流动性，以最安全、最节能、最迅速在破除料仓起拱、堵塞、粘仓，使其保持生产过程的连续性，就必须设置最先进最理想的破拱清堵助流装置。

我公司生产的空气炮清堵器，经机电部第六设计研究院、天津水泥工业设计研究院审定，机电部郑州机械研究所进行性能测定，各项技术指标均达到国际同类产品水平，荣获省、市名优产品证书及科技成果奖，质量稳定，被国家建材、化工、机电行业定为生产空气炮清堵器的定点企业。

产品已在国内各行业广泛应用，并打入国际市场。

2005年与中国科学院合作采用矢量推进技术，使空气炮能量进一步得到提高，并申请了国内、国际专利。

空气炮清堵器具有结构简单、安装方便、冲击力大、噪音低、安全、节能、自动控制、连续工作等优点。

一、用途空气炮清堵器是防止和清除各种类型料仓、料斗、水泥预热器窑和管道分叉处及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。

对混凝土、钢、木或塑料制成的仓、斗均可适用。

广泛用于煤矿及井下煤仓、洗煤厂、水泥厂铸造厂、火力发电厂、烧结厂、煤气厂、化肥厂、化工厂、铝厂、制碱厂、钢铁厂、焦化厂、制药厂、矿山、码头、粮食、饲料加工厂、混凝土加工厂等拥有料仓、料斗、输送管道和溜井的厂矿企业。

二、特点1．安全可靠: 空气炮清堵器是按国家规定的容器规范进行设计、制造的。

由于空气炮的喷射是瞬间的，每次使用的空气量有限，因此不会对仓、斗等构筑物产生大的振动和对仓壁的冲击。

采用无火花开关，对周围介质没有爆炸危险。

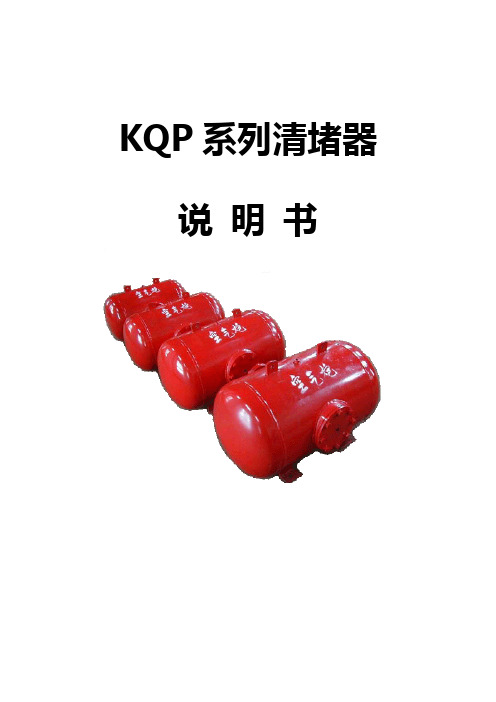

KQP系列清堵器说明书濮阳凯世德机械设备有限公司公司简介濮阳凯世德机械设备有限公司是豫北地区制造清堵器、疏通机、采制样设备及托辊最专业的制造商之一，是国内最早研制开发此类产品的厂家之一。

濮阳凯世德机械设备有限公司前身是濮阳压力容器厂始建于1987年。

经过体制改革，2004年我公司成立，是适合国内发展的国际化发展企业。

拥有固定资产500万元，流动资金800万元、厂房面积18000平方米、高级工程师3名，助理工程师5名、在册员工60名、所有员工都有专业的技术职称，现被评为省一级企业，金融系统信得过单位，本公司重信誉、重合同、守信用、技术专业、力量雄厚、设备先进、做工精细、检测设备齐全、产品工艺先进、质量稳定可靠、产品销往全国各地，电厂、钢厂、焦化厂、粮食库、化肥厂、洗煤厂等，深受用户的好评。

公司根据市场的发展和需求不断研制和开发新产品，2004年开始已研制生产料仓清堵器。

有KQP-B系列清堵器、ST-A系列料仓疏松机、KSD系列采制样机等专利新产品。

主要用于电力行业、煤炭行业、焦化行业、水泥、钢材生产的大中小型企业。

我公司愿竭诚为各界朋友解决煤仓清堵、皮带机托辊、煤质采样机取样问题。

公司以“质量第一、信誉至上”为服务宗旨，产品深受广大客户好评。

多次被省、市评为“重合同守信用企业”。

连年被评为“质量信得过的企业”。

国家农业部授予“全面质量管理达标企业”。

我们愿意以合格的造价，先进的安装工艺和丰富的施工经验，全方位、全过程的服务于新老客户，让我们携手铸造企业辉煌的明天！一、概述物料在料仓内滞留起拱，已成为各种类型的料仓的不可避免的共同弊病。

要改善料仓内物料的流动性，以最安全、最节能、最迅速地方法，破除料仓起拱，堵塞、粘仓，保持生产过程的连续性，就必须设置最先进最理想的破拱助流装置。

清堵器（又叫空气破拱助流器或空气炮）是以突然喷出的压缩气体强烈气流，以超过一马赫（音速）的速度直接冲入贮存散体物料的闭塞故障区，这种突然释放的膨胀冲击波，克服了物料静摩擦，使容器内的物料又一次恢复流动。

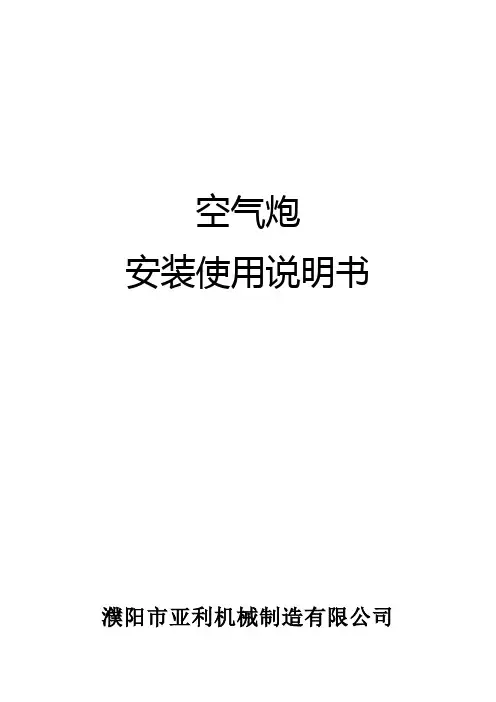

空气炮安装使用说明书濮阳市亚利机械制造有限公司目录一、空气炮产品介绍及用途。

二、空气炮的工作原理。

三、空气炮的结构特点。

四、空气炮的操作及控制。

五、安装注意事项。

六、使用注意事项七、故障分析及排除一、空气炮产品介绍及用途空气炮（又叫破拱助流器或清堵器）是目前最理想的破拱助流装置。

适用于煤炭、冶金、化工、火电、水泥等拥有料仓、料斗、管道和矿山溜井行业。

二、空气炮的工作原理空气炮是根据空气动力学原理，炮体内的压缩空气瞬间释放，空气的压力能转变成空气射流动力能产生强大的冲击力。

有效防止和消除物料粘堵，保障了物料正常流动，达到破拱助流作用。

是一种清洁环保、低耗能的理想破拱助流设备。

1.复位弹簧B推动活塞E封闭喷射管F。

2.打开供气阀门，压缩空气经过进气孔C充满炮体G，此时空气炮处于待发状态。

3.启动电磁阀A，D中的空气经A快速排出，D、G压力失去平衡形成压力差，E受压力作用很快回移，打开喷射管F，炮体G内的压缩空气瞬间喷射出去。

4.复位弹簧B推动活塞E封闭喷射管F，空气炮进入下一循环。

三、空气炮的结构特点1、炮体：贮存空气。

用Q235B钢板制造，焊接以埋弧自动焊为主，按TSGR003-2007和GB150-1998标准进行设计、制造、检验，确保安全使用。

2、快速排气阀：是空气炮运行的主要元件，分电动和气动两种形式。

可根据用户需要进行配置。

（新型空气炮配备两位两通电磁阀）4、安全阀：开启压力为0.8Mpa（用户可自调）当气源压力超过空气炮最高工作压力时可自动开启降压，确保空气炮使用安全。

6、支腿<或吊环>：固定空气炮用。

7、喷气管：端面采用专用设备进行工艺研磨具有良好的密封性能，空气炮贮气时，杜绝泄漏节约能源。

释放总成：组合件是空气炮的核心部件，本公司自主研发的减震式空气炮释放总成已获取国家实用新型产品专利（专利号：200820148753.7）可有效防止物料进入炮体。

本释放总成结构简单使用性能好。

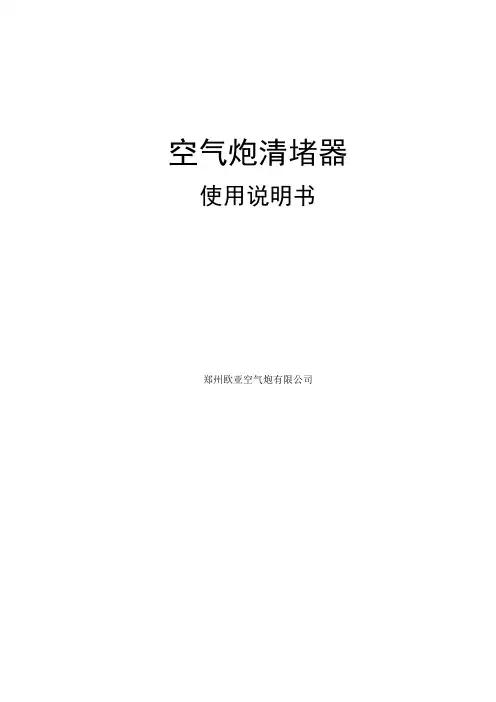

空气炮清堵器使用说明书郑州欧亚空气炮有限公司前言郑州欧亚空气炮有限公司是国内首家生产空气炮清堵器的专业公司，持有压力容器制造许可证，已通过ISO9001：2000质量管理体系认证。

空气炮清堵器是在有关设计研究院的协助下，研制成功的一种高能量理想的料仓破拱清堵助流装置。

物料在料仓内滞流起拱，已成为各种类型的料仓不可避免的共同弊病。

要改善料仓内物料的流动性，以最安全、最节能、最迅速在破除料仓起拱、堵塞、粘仓，使其保持生产过程的连续性，就必须设置最先进最理想的破拱清堵助流装置。

我公司生产的空气炮清堵器，经机电部第六设计研究院、天津水泥工业设计研究院审定，机电部郑州机械研究所进行性能测定，各项技术指标均达到国际同类产品水平，荣获省、市名优产品证书及科技成果奖，质量稳定，被国家建材、化工、机电行业定为生产空气炮清堵器的定点企业。

产品已在国内各行业广泛应用，并打入国际市场。

2005年与中国科学院合作采用矢量推进技术，使空气炮能量进一步得到提高，并申请了国内、国际专利。

空气炮清堵器具有结构简单、安装方便、冲击力大、噪音低、安全、节能、自动控制、连续工作等优点。

一、用途空气炮清堵器是防止和清除各种类型料仓、料斗、水泥预热器窑和管道分叉处及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。

对混凝土、钢、木或塑料制成的仓、斗均可适用。

广泛用于煤矿及井下煤仓、洗煤厂、水泥厂铸造厂、火力发电厂、烧结厂、煤气厂、化肥厂、化工厂、铝厂、制碱厂、钢铁厂、焦化厂、制药厂、矿山、码头、粮食、饲料加工厂、混凝土加工厂等拥有料仓、料斗、输送管道和溜井的厂矿企业。

二、特点1．安全可靠: 空气炮清堵器是按国家规定的容器规范进行设计、制造的。

由于空气炮的喷射是瞬间的，每次使用的空气量有限，因此不会对仓、斗等构筑物产生大的振动和对仓壁的冲击。

采用无火花开关，对周围介质没有爆炸危险。

2．能量大、能耗低: 空气炮清堵器是利用储存在贮气罐中的气体以突然爆发所产生的气流冲击力，直接作用于物料闭塞事故区，破拱清堵助流。

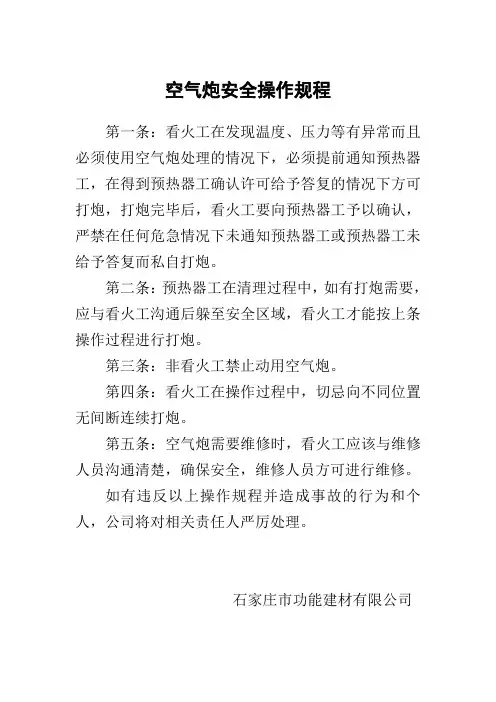

空气炮安全操作规程
第一条：看火工在发现温度、压力等有异常而且必须使用空气炮处理的情况下，必须提前通知预热器工，在得到预热器工确认许可给予答复的情况下方可打炮，打炮完毕后，看火工要向预热器工予以确认，严禁在任何危急情况下未通知预热器工或预热器工未给予答复而私自打炮。

第二条：预热器工在清理过程中，如有打炮需要，应与看火工沟通后躲至安全区域，看火工才能按上条操作过程进行打炮。

第三条：非看火工禁止动用空气炮。

第四条：看火工在操作过程中，切忌向不同位置无间断连续打炮。

第五条：空气炮需要维修时，看火工应该与维修人员沟通清楚，确保安全，维修人员方可进行维修。

如有违反以上操作规程并造成事故的行为和个人，公司将对相关责任人严厉处理。

石家庄市功能建材有限公司。

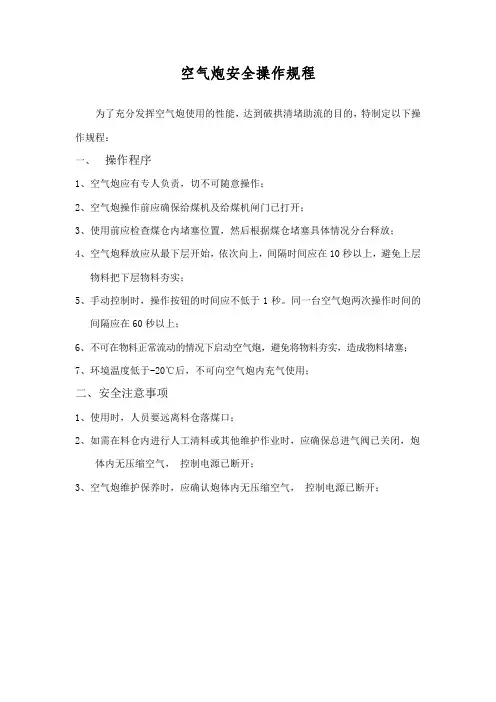

空气炮安全操作规程为了充分发挥空气炮使用的性能，达到破拱清堵助流的目的，特制定以下操作规程：一、操作程序1、空气炮应有专人负责，切不可随意操作；2、空气炮操作前应确保给煤机及给煤机闸门已打开；3、使用前应检查煤仓内堵塞位置，然后根据煤仓堵塞具体情况分台释放；4、空气炮释放应从最下层开始，依次向上，间隔时间应在10秒以上，避免上层物料把下层物料夯实；5、手动控制时，操作按钮的时间应不低于1秒。

同一台空气炮两次操作时间的间隔应在60秒以上；6、不可在物料正常流动的情况下启动空气炮，避免将物料夯实，造成物料堵塞；7、环境温度低于-20℃后，不可向空气炮内充气使用；二、安全注意事项1、使用时，人员要远离料仓落煤口；2、如需在料仓内进行人工清料或其他维护作业时，应确保总进气阀已关闭，炮体内无压缩空气，控制电源已断开；3、空气炮维护保养时，应确认炮体内无压缩空气，控制电源已断开；空气炮的维护与保养为有效地延长空气炮的使用寿命，排除因使用不当而造成的停用隐患。

空气炮在使用中应进行必要的维护检查。

月检：1、检查全部空气管道及连接处是否松动漏气；2、检查全部气动元件工作是否正常、灵活；3、检查空气炮各个法兰的连接螺栓，是否松动，应及时进行紧固；半年检：1 、进行全面外观检查，空气炮有无结构损伤。

2 、关闭空气炮气源，释放炮内气体，卸掉放水塞或打开排污阀排出内部全部积水，然后再把放水塞原处拧紧。

3、检查空气炮的吊挂、支撑装置的焊接处，固定是否有损坏，螺栓是否有松动等不正常现象。

4、正常操作时，如发现空气炮漏气，需清理或更换石棉垫或活塞。

此项工作应注意：首先关闭气源，停止供气，释放炮内气体，从炮筒上取下活塞进行清理，更换配件。

无论是清理还是更换配件，只要活塞从炮筒中取出，都应更换新的石棉垫。

安装前活塞应在两道密封环之间，均匀涂上3号钙基润滑脂，安装必须小心，不得擦伤密封垫或划上刻痕。

5 、检查安全阀是否能够在规定压力下正常开启。

空气炮说明书空气炮是以压缩空气的脉冲力推动散装材料的工作系统，是防止和清除各种类型料仓、料斗、水泥预热器和管道分叉及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。

广泛用于煤炭、冶金、化工、水泥、电力、矿山、钢铁、焦化等行业。

具有能耗低、能量大、噪音低、安全可靠、投资小、易维护等特点，是一种理想的破拱清堵设备。

空气炮系统是由一台或多台安装在贮存器上的空气炮组成的。

空气炮本体充入压力为0.4-0.8Mpa由球阀控制的工业用空气或氮气时，空气炮即充气。

压缩空气是由安装在炮体上的进气孔进入并通过活塞进行密封的，炮本体的压力等于管路的压力时，气流为静态，空气炮就可以等待工作指令了。

通过启动电磁阀，快速排放阀和电磁阀之间的管路中的空气被释放。

这使得快速排放阀能够迅速释放顶住活塞的压力。

活塞立即被炮本体中的高压气流推回，高压气流通过喷管管路排出，释放出贮存在炮本体中的脉冲空气压力。

排出的空气经过喷管管路进入贮存物料的闭塞事故区。

空气炮气罐的是按照国家规定的压力容器规范进行设计和制造的，符合压力容器质量标准。

空气炮的工作原理空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到0.4—0.8Mpa时,透过电动式气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续;S进气管道 S’空气炮专用快速排气阀 B活塞 C 排气管 D筒体1、打开进气阀门，空气通过S进入炮体，由于活塞通过复位装置始终封闭排气口，活塞后部与炮体内相通，产生气压平衡。

2、空气炮专用快速排气阀通电工作打开排气孔O，缸套中的空气顺利排出。

缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管C，筒体内的压缩空气瞬间排出，冲击物料.空气炮的安装示意图安装技术要求1、安装时喷射接管应向下布置，其角度与水平线应不小于15°；、气动控制时，炮体与气动控制阀之间的距离不得超过15米；、气源各个接头部位及管路不得漏气。

空气炮安装使用说明书空气炮是以压缩空气的脉冲力推动散装材料的工作系统，是防止和清除各种类型料仓、料斗、水泥预热器和管道分叉及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。

广泛用于煤炭、冶金、化工、水泥、电力、矿山、钢铁、焦化等行业。

具有能耗低、能量大、噪音低、安全可靠、投资小、易维护等特点，是一种理想的破拱清堵设备。

空气炮系统是由一台或多台安装在贮存器上的空气炮组成的。

空气炮本体充入压力为0.4-0.8mpa由球阀控制的工业用空气或氮气时，空气炮即充气。

压缩空气是由安装在炮体上的进气孔进入并通过活塞进行密封的，炮本体的压力等于管路的压力时，气流为静态，空气炮就可以等待工作指令了。

通过启动电磁阀，快速排放阀和电磁阀之间的管路中的空气被释放。

这使得快速排放阀能够迅速释放顶住活塞的压力。

活塞立即被炮本体中的高压气流推回，高压气流通过喷管管路排出，释放出贮存在炮本体中的脉冲空气压力。

排出的空气经过喷管管路进入贮存物料的闭塞事故区。

空气炮气罐的是按照国家规定的压力容器规范进行设计和制造的，符合压力容器质量标准（pvq）。

空气炮的工作原理空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到0.4—0.8mpa时,透过电动式(或手动式)气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续; s进气管道 s’空气炮专用快速排气阀 b活塞 c 排气管 d筒体1、打开进气阀门，空气通过s进入炮体，由于活塞通过复位装置始终封闭排气口，活塞后部与炮体内相通，产生气压平衡。

2、空气炮专用快速排气阀通电工作打开排气孔o，缸套中的空气顺利排出。

缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管c，筒体内的压缩空气瞬间排出，冲击物料.空气炮的安装示意图安装技术要求1、安装时喷射接管（仓内部分）应向下布置，其角度与水平线应不小于15°；2、气动控制时，炮体与气动控制阀之间的距离不得超过15米； 3、气源各个接头部位及管路不得漏气。

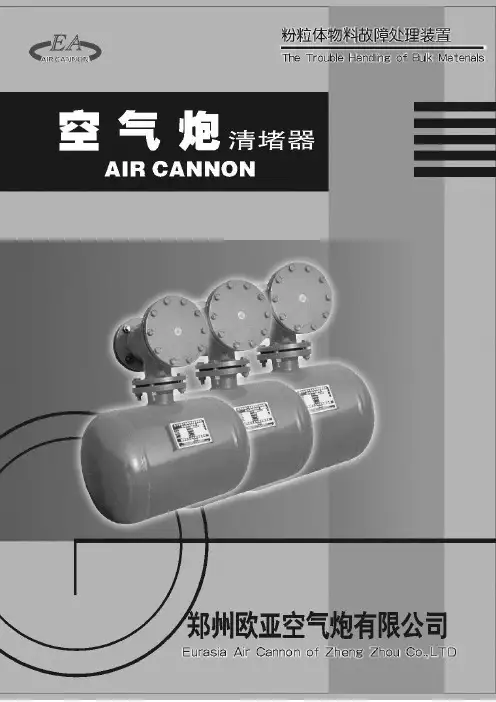

空气炮清堵器使用说明书郑州欧亚空气炮有限公司前言郑州欧亚空气炮有限公司是国内首家生产空气炮清堵器的专业公司，持有压力容器制造许可证，已通过ISO9001：2000质量管理体系认证。

空气炮清堵器是在有关设计研究院的协助下，研制成功的一种高能量理想的料仓破拱清堵助流装置。

物料在料仓内滞流起拱，已成为各种类型的料仓不可避免的共同弊病。

要改善料仓内物料的流动性，以最安全、最节能、最迅速在破除料仓起拱、堵塞、粘仓，使其保持生产过程的连续性，就必须设置最先进最理想的破拱清堵助流装置。

我公司生产的空气炮清堵器，经机电部第六设计研究院、天津水泥工业设计研究院审定，机电部郑州机械研究所进行性能测定，各项技术指标均达到国际同类产品水平，荣获省、市名优产品证书及科技成果奖，质量稳定，被国家建材、化工、机电行业定为生产空气炮清堵器的定点企业。

产品已在国内各行业广泛应用，并打入国际市场。

2005年与中国科学院合作采用矢量推进技术，使空气炮能量进一步得到提高，并申请了国内、国际专利。

空气炮清堵器具有结构简单、安装方便、冲击力大、噪音低、安全、节能、自动控制、连续工作等优点。

一、用途空气炮清堵器是防止和清除各种类型料仓、料斗、水泥预热器窑和管道分叉处及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。

对混凝土、钢、木或塑料制成的仓、斗均可适用。

广泛用于煤矿及井下煤仓、洗煤厂、水泥厂铸造厂、火力发电厂、烧结厂、煤气厂、化肥厂、化工厂、铝厂、制碱厂、钢铁厂、焦化厂、制药厂、矿山、码头、粮食、饲料加工厂、混凝土加工厂等拥有料仓、料斗、输送管道和溜井的厂矿企业。

二、特点1．安全可靠: 空气炮清堵器是按国家规定的容器规范进行设计、制造的。

由于空气炮的喷射是瞬间的，每次使用的空气量有限，因此不会对仓、斗等构筑物产生大的振动和对仓壁的冲击。

采用无火花开关，对周围介质没有爆炸危险。

2．能量大、能耗低: 空气炮清堵器是利用储存在贮气罐中的气体以突然爆发所产生的气流冲击力，直接作用于物料闭塞事故区，破拱清堵助流。

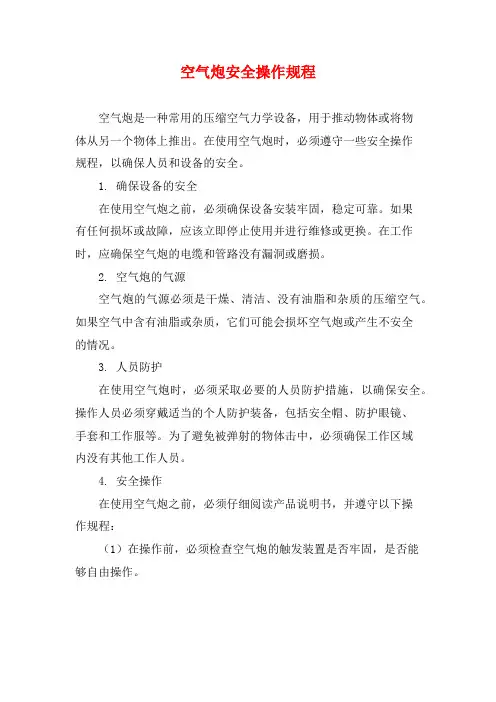

空气炮安全操作规程空气炮是一种常用的压缩空气力学设备，用于推动物体或将物体从另一个物体上推出。

在使用空气炮时，必须遵守一些安全操作规程，以确保人员和设备的安全。

1. 确保设备的安全在使用空气炮之前，必须确保设备安装牢固，稳定可靠。

如果有任何损坏或故障，应该立即停止使用并进行维修或更换。

在工作时，应确保空气炮的电缆和管路没有漏洞或磨损。

2. 空气炮的气源空气炮的气源必须是干燥、清洁、没有油脂和杂质的压缩空气。

如果空气中含有油脂或杂质，它们可能会损坏空气炮或产生不安全的情况。

3. 人员防护在使用空气炮时，必须采取必要的人员防护措施，以确保安全。

操作人员必须穿戴适当的个人防护装备，包括安全帽、防护眼镜、手套和工作服等。

为了避免被弹射的物体击中，必须确保工作区域内没有其他工作人员。

4. 安全操作在使用空气炮之前，必须仔细阅读产品说明书，并遵守以下操作规程：（1）在操作前，必须检查空气炮的触发装置是否牢固，是否能够自由操作。

（2）将空气炮用于推动物体时，必须确保周围没有人员或其他物体。

在向物体施加力时，必须从物体的两侧推动，以避免物体倾斜或滑动。

（3）使用空气炮时，必须保持手柄处于安全位置，以避免误触操作。

（4）在清洗工作中使用空气炮时，必须确保其不会喷洒液体，以防止触电等危险的情况。

（5）在工作结束后，必须从电源中拔下插头，同时清理和维护设备。

5. 紧急情况处理在紧急情况下，必须立即停止使用空气炮，并执行相应的措施。

如果设备有任何故障或损坏，必须立即停止使用，并通知维修人员进行检修或维修。

空气炮的安全操作规程需要每个使用者都严格遵守。

只有这样，才能在工作时确保人员和设备的安全，并保证工作的准确性和高效性。
