空气炮说明书-CAL-FENGHAI.-(YICAI)-Company One1空气炮清堵器使用说明书郑州欧亚空气炮有限公司前言郑州欧亚空气炮有限公司是国内首家生产空气炮清堵器的专业公司，持有压力容器制造许可证，已通过ISO9001：2000质量管理体系认证。

空气炮清堵器是在有关设计研究院的协助下，研制成功的一种高能量理想的料仓破拱清堵助流装置。

物料在料仓内滞流起拱，已成为各种类型的料仓不可避免的共同弊病。

要改善料仓内物料的流动性，以最安全、最节能、最迅速在破除料仓起拱、堵塞、粘仓，使其保持生产过程的连续性，就必须设置最先进最理想的破拱清堵助流装置。

我公司生产的空气炮清堵器，经机电部第六设计研究院、天津水泥工业设计研究院审定，机电部郑州机械研究所进行性能测定，各项技术指标均达到国际同类产品水平，荣获省、市名优产品证书及科技成果奖，质量稳定，被国家建材、化工、机电行业定为生产空气炮清堵器的定点企业。

产品已在国内各行业广泛应用，并打入国际市场。

2005年与中国科学院合作采用矢量推进技术，使空气炮能量进一步得到提高，并申请了国内、国际专利。

空气炮清堵器具有结构简单、安装方便、冲击力大、噪音低、安全、节能、自动控制、连续工作等优点。

一、用途空气炮清堵器是防止和清除各种类型料仓、料斗、水泥预热器窑和管道分叉处及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。

对混凝土、钢、木或塑料制成的仓、斗均可适用。

广泛用于煤矿及井下煤仓、洗煤厂、水泥厂铸造厂、火力发电厂、烧结厂、煤气厂、化肥厂、化工厂、铝厂、制碱厂、钢铁厂、焦化厂、制药厂、矿山、码头、粮食、饲料加工厂、混凝土加工厂等拥有料仓、料斗、输送管道和溜井的厂矿企业。

二、特点1．安全可靠: 空气炮清堵器是按国家规定的容器规范进行设计、制造的。

由于空气炮的喷射是瞬间的，每次使用的空气量有限，因此不会对仓、斗等构筑物产生大的振动和对仓壁的冲击。

采用无火花开关，对周围介质没有爆炸危险。

空气炮安装使用说明书濮阳市亚利机械制造有限公司目录一、空气炮产品介绍及用途。

二、空气炮的工作原理。

三、空气炮的结构特点。

四、空气炮的操作及控制。

五、安装注意事项。

六、使用注意事项七、故障分析及排除一、空气炮产品介绍及用途空气炮（又叫破拱助流器或清堵器）是目前最理想的破拱助流装置。

适用于煤炭、冶金、化工、火电、水泥等拥有料仓、料斗、管道和矿山溜井行业。

二、空气炮的工作原理空气炮是根据空气动力学原理，炮体内的压缩空气瞬间释放，空气的压力能转变成空气射流动力能产生强大的冲击力。

有效防止和消除物料粘堵，保障了物料正常流动，达到破拱助流作用。

是一种清洁环保、低耗能的理想破拱助流设备。

1.复位弹簧B推动活塞E封闭喷射管F。

2.打开供气阀门，压缩空气经过进气孔C充满炮体G，此时空气炮处于待发状态。

3.启动电磁阀A，D中的空气经A快速排出，D、G压力失去平衡形成压力差，E受压力作用很快回移，打开喷射管F，炮体G内的压缩空气瞬间喷射出去。

4.复位弹簧B推动活塞E封闭喷射管F，空气炮进入下一循环。

三、空气炮的结构特点1、炮体：贮存空气。

用Q235B钢板制造，焊接以埋弧自动焊为主，按TSGR003-2007和GB150-1998标准进行设计、制造、检验，确保安全使用。

2、快速排气阀：是空气炮运行的主要元件，分电动和气动两种形式。

可根据用户需要进行配置。

（新型空气炮配备两位两通电磁阀）4、安全阀：开启压力为0.8Mpa（用户可自调）当气源压力超过空气炮最高工作压力时可自动开启降压，确保空气炮使用安全。

6、支腿<或吊环>：固定空气炮用。

7、喷气管：端面采用专用设备进行工艺研磨具有良好的密封性能，空气炮贮气时，杜绝泄漏节约能源。

释放总成：组合件是空气炮的核心部件，本公司自主研发的减震式空气炮释放总成已获取国家实用新型产品专利（专利号：200820148753.7）可有效防止物料进入炮体。

本释放总成结构简单使用性能好。

请您在使用本产品之前认真阅读本使用说明书,以免给你带来不必要的麻烦；如有问题请和我们联系，我们将热诚为您服务。

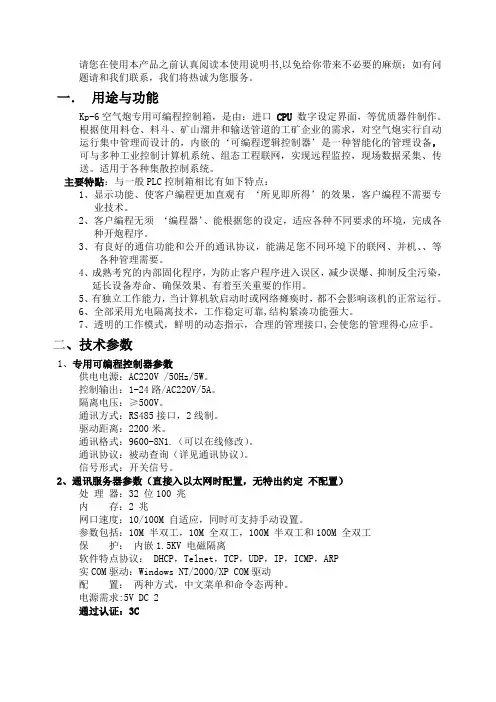

一．用途与功能Kp-6空气炮专用可编程控制箱，是由：进口CPU数字设定界面，等优质器件制作。

根据使用料仓、料斗、矿山溜井和输送管道的工矿企业的需求，对空气炮实行自动运行集中管理而设计的，内嵌的‘可编程逻辑控制器’是一种智能化的管理设备，可与多种工业控制计算机系统、组态工程联网，实现远程监控，现场数据采集、传送。

适用于各种集散控制系统。

主要特點：与一般PLC控制箱相比有如下特点：1、显示功能、使客户编程更加直观有‘所见即所得’的效果，客户编程不需要专业技术。

2、客户编程无须‘编程器’、能根据您的设定，适应各种不同要求的环境，完成各种开炮程序。

3、有良好的通信功能和公开的通讯协议，能满足您不同环境下的联网、并机、、等各种管理需要。

4、成熟考究的内部固化程序，为防止客户程序进入误区，减少误爆、抑制反尘污染，延长设备寿命、确保效果、有着至关重要的作用。

5、有独立工作能力，当计算机软启动时或网络瘫痪时，都不会影响该机的正常运行。

6、全部采用光电隔离技术，工作稳定可靠,结构紧凑功能强大。

7、透明的工作模式，鲜明的动态指示，合理的管理接口,会使您的管理得心应手。

二、技术参数1、专用可编程控制器参数供电电源：AC220V /50Hz/5W。

控制输出：1-24路/AC220V/5A。

隔离电压：≥500V。

通讯方式：RS485接口，2线制。

驱动距离：2200米。

通讯格式：9600-8N1.（可以在线修改）。

通讯协议：被动查询（详见通讯协议）。

信号形式：开关信号。

2、通讯服务器参数（直接入以太网时配置，无特出约定不配置）处理器：32 位100 兆内存：2 兆网口速度：10/100M 自适应，同时可支持手动设置。

参数包括：10M 半双工，10M 全双工，100M 半双工和100M 全双工保护：内嵌1.5KV 电磁隔离软件特点协议： DHCP，Telnet，TCP，UDP，IP，ICMP，ARP实COM驱动：Windows NT/2000/XP COM驱动配置：两种方式，中文菜单和命令态两种。

空气炮安全操作规定操作程序1.空气炮应有专人负责，切不行随便操作。

2.空气炮释放间隔时间应在10秒以上。

避开上层物料把下层物料夯实。

3.手动掌握时，操作按钮的时间应在1~2秒内。

同一台空气炮两次操作时间的间隔应在60秒以上。

4.不行在物料正常流淌的状况下启动空气炮。

5.使用前应检查炮体内压力达到0.4Mpa以上。

安全留意事项1.使用时，人员要远离给料器落煤口。

2.如需在料仓内进行人工清料或其他维护作业时，应确保总进气阀已关闭空气炮炮体内无压缩空气，掌握电源已断开。

3.空气炮维护保养时，应确认炮体内无压缩空气，掌握电源已断开。

4.空气炮未稳固在料仓上之前，切勿随便试放。

拦焦车司机岗位操作规程一、职责1.按推焦方案，精确地进行摘门，对门工作。

2.负责炉门，炉框上部的清扫和毁灭冒烟、冒火工作。

3.维护和保养好车辆以及车辆环境工业卫生。

4.每个班检修时，都要对设备检查和对润滑部分加油，定期换油。

二、技术规定1. 出炉操作严格根据推焦方案表进行，懂得9—2串序编排和推焦三大系数的概念及其意义。

2. 了解导焦过程中相关岗位操作技术要求。

3. 炭化室敞门时间不应超过7分钟。

4. 因故延长推焦时间10分钟以上，必需将摘开的炉门重对上，螺丝拧紧。

5. 焦饼推出到装煤时间空炉不得超过8分钟，烧空炉时间不得超过15分钟，特别状况必需由车间主任批准。

6. 取门旋转角度90°。

7. 液压系统工作压力：6.3Mpa。

三、岗位操作1. 接到班长摘门信号后，按方案精确地对好炉号。

在炉门工协作下，将炉门缓慢升起，炉门离开炉框，回转90°，开车离开该号。

对炉门、炉框进行清扫。

2. 将导焦栅前进到前限位。

打好止退机构，检查无误发出推焦信号。

3. 焦炭推出后，将止退打开，将导焦栅退至后限位，将车移至摘门时位置，启动旋转到位，再启动移门机到前限位，按程序关门。

4. 发觉着火时马上灭火。

5. 照实记录焦饼缺角和炉体损坏状况。

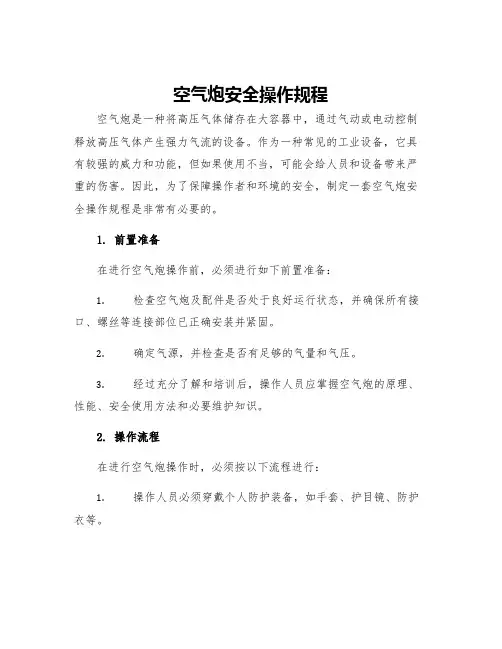

空气炮安全操作规程空气炮是一种将高压气体储存在大容器中，通过气动或电动控制释放高压气体产生强力气流的设备。

作为一种常见的工业设备，它具有较强的威力和功能，但如果使用不当，可能会给人员和设备带来严重的伤害。

因此，为了保障操作者和环境的安全，制定一套空气炮安全操作规程是非常有必要的。

1. 前置准备在进行空气炮操作前，必须进行如下前置准备：1.检查空气炮及配件是否处于良好运行状态，并确保所有接口、螺丝等连接部位已正确安装并紧固。

2.确定气源，并检查是否有足够的气量和气压。

3.经过充分了解和培训后，操作人员应掌握空气炮的原理、性能、安全使用方法和必要维护知识。

2. 操作流程在进行空气炮操作时，必须按以下流程进行：1.操作人员必须穿戴个人防护装备，如手套、护目镜、防护衣等。

2.打开空气炮控制系统电源，在确保清洁安全的工作环境下，启动空气炮压力系统，并检查其是否正常运行。

若发现异常情况应及时停机。

3.进行预先检查，并通过控制面板或遥控器确信控制系统正常工作。

定时检查压力表，确保压力正常，一旦出现异常应及时停机排查。

4.按照操作说明，在正确的距离和角度下瞄准目标，并确保没有任何员工或一无保护的个体在瞄准行进路径上。

对于正在行进中的目标，请根据安全距离考虑空气炮的最短距离和炮头调整。

5.确认目标安全，通过控制系统释放高压气体，在目标上产生强力气流，完成所需操作。

6.在每次操作之后，停止压力系统并关闭空气炮电源。

7.完成任务后，对设备进行各项维护保养，包括清洁系统，检查每次操作的质量，并必要时更换气体容器。

3. 注意事项在操作空气炮时，还需特别注意以下事项：1.操作前必须严格遵守安全操作规程，并穿戴个人防护装备。

2.在使用空气炮时，操作者必须保持一定的安全距离。

3.在操作过程中必须严格遵守相关操作规程，不能私自改变气源、改变气压设置、擅自调整炮头角度等。

4.对于任何操作异常或设备故障情况，应立即停机排查原因，不得随意移动或拆卸空气炮。

空气炮安全操作规程为了充分发挥空气炮使用的性能，达到破拱清堵助流的目的，特制定以下操作规程：一、操作程序1、空气炮应有专人负责，切不可随意操作；2、空气炮操作前应确保给煤机及给煤机闸门已打开；3、使用前应检查煤仓内堵塞位置，然后根据煤仓堵塞具体情况分台释放；4、空气炮释放应从最下层开始，依次向上，间隔时间应在10秒以上，避免上层物料把下层物料夯实；5、手动控制时，操作按钮的时间应不低于1秒。

同一台空气炮两次操作时间的间隔应在60秒以上；6、不可在物料正常流动的情况下启动空气炮，避免将物料夯实，造成物料堵塞；7、环境温度低于-20℃后，不可向空气炮内充气使用；二、安全注意事项1、使用时，人员要远离料仓落煤口；2、如需在料仓内进行人工清料或其他维护作业时，应确保总进气阀已关闭，炮体内无压缩空气，控制电源已断开；3、空气炮维护保养时，应确认炮体内无压缩空气，控制电源已断开；空气炮的维护与保养为有效地延长空气炮的使用寿命，排除因使用不当而造成的停用隐患。

空气炮在使用中应进行必要的维护检查。

月检：1、检查全部空气管道及连接处是否松动漏气；2、检查全部气动元件工作是否正常、灵活；3、检查空气炮各个法兰的连接螺栓，是否松动，应及时进行紧固；半年检：1 、进行全面外观检查，空气炮有无结构损伤。

2 、关闭空气炮气源，释放炮内气体，卸掉放水塞或打开排污阀排出内部全部积水，然后再把放水塞原处拧紧。

3、检查空气炮的吊挂、支撑装置的焊接处，固定是否有损坏，螺栓是否有松动等不正常现象。

4、正常操作时，如发现空气炮漏气，需清理或更换石棉垫或活塞。

此项工作应注意：首先关闭气源，停止供气，释放炮内气体，从炮筒上取下活塞进行清理，更换配件。

无论是清理还是更换配件，只要活塞从炮筒中取出，都应更换新的石棉垫。

安装前活塞应在两道密封环之间，均匀涂上3号钙基润滑脂，安装必须小心，不得擦伤密封垫或划上刻痕。

5 、检查安全阀是否能够在规定压力下正常开启。

空气炮说明书空气炮是以压缩空气的脉冲力推动散装材料的工作系统，是防止和清除各种类型料仓、料斗、水泥预热器和管道分叉及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。

广泛用于煤炭、冶金、化工、水泥、电力、矿山、钢铁、焦化等行业。

具有能耗低、能量大、噪音低、安全可靠、投资小、易维护等特点，是一种理想的破拱清堵设备。

空气炮系统是由一台或多台安装在贮存器上的空气炮组成的。

空气炮本体充入压力为0.4-0.8Mpa由球阀控制的工业用空气或氮气时，空气炮即充气。

压缩空气是由安装在炮体上的进气孔进入并通过活塞进行密封的，炮本体的压力等于管路的压力时，气流为静态，空气炮就可以等待工作指令了。

通过启动电磁阀，快速排放阀和电磁阀之间的管路中的空气被释放。

这使得快速排放阀能够迅速释放顶住活塞的压力。

活塞立即被炮本体中的高压气流推回，高压气流通过喷管管路排出，释放出贮存在炮本体中的脉冲空气压力。

排出的空气经过喷管管路进入贮存物料的闭塞事故区。

空气炮气罐的是按照国家规定的压力容器规范进行设计和制造的，符合压力容器质量标准。

空气炮的工作原理空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到0.4—0.8Mpa时,透过电动式气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续;S进气管道 S’空气炮专用快速排气阀 B活塞 C 排气管 D筒体1、打开进气阀门，空气通过S进入炮体，由于活塞通过复位装置始终封闭排气口，活塞后部与炮体内相通，产生气压平衡。

2、空气炮专用快速排气阀通电工作打开排气孔O，缸套中的空气顺利排出。

缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管C，筒体内的压缩空气瞬间排出，冲击物料.空气炮的安装示意图安装技术要求1、安装时喷射接管应向下布置，其角度与水平线应不小于15°；、气动控制时，炮体与气动控制阀之间的距离不得超过15米；、气源各个接头部位及管路不得漏气。

空气炮专用控制箱使用说明书就地单操：就地按钮一对一单个操作驱动就地顺驱：就地按钮启动或停止顺驱模式延时循环：可调周期的循环启动顺驱模式远程操作：通过集控室DCS控制顺驱模式：延时一定时间按照顺序驱动下一台空气炮目录Contents第1章空气炮专用控制箱控制方式及运行模式 (2)就地单操： (2)就地顺驱： (2)延时循环： (2)远程操作： (2)第2章硬件概述 (3)第3章运行模式的参数设置 (4)空气炮专用控制仪的显示代码含义 (4)空气炮专用控制仪的按键功能 (4)设定实例 (4)转换开关 (5)第4章安装调试 (6)接线端子排排列 (6)电气参数 (6)附图 (6)空气炮专用控制箱控制原理图 (6)第1章空气炮专用控制箱控制方式及运行模式顺驱模式：由自动控制系统（如启动信号、DCS顺驱信号等）发出信号开始启动第一台空气炮；系统延迟一定时间后（系统显示倒计时），启动第二台空气炮，直至空气炮全部启动完毕，相应的空气炮启动完毕后，即完成了一个周期的运行。

就地单操：按一下就地控制柜面板上的一个按钮（如“一号炮”），便可驱动对应于此按钮的一台空气炮（1号空气炮）。

就地顺驱：由于空气炮专用控制箱初始运行参数为程控方式，上电后控制箱工作于程控方式的延时状态中。

如有需求，可随时按下就地控制柜的启动按钮，启动一个周期的顺驱模式，空气炮全部启动完毕后，停止这个周期的运行，或按下停止按钮，可以随时停止这一周期顺驱。

在此过程中显示系统显示每个阶段的参数和倒计时。

延时循环：系统上电后，空气炮专用控制仪自动进入程控方式，即开始周期延时，如周期延时设定的参数为120分钟，空气炮专用控制仪延时两个小时后，启动一个周期的顺驱模式，顺驱模式运行完毕后，自动进入下一个周期的延时。

在此过程中显示系统显示每个阶段的参数和倒计时。

远程操作：空气炮专用控制箱内设DCS接口，通过DCS接口接入用户DCS系统，用户在DCS控制系统中可以进行对空气炮顺驱操作。

空气炮安装使用说明书空气炮是以压缩空气的脉冲力推动散装材料的工作系统，是防止和清除各种类型料仓、料斗、水泥预热器和管道分叉及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。

广泛用于煤炭、冶金、化工、水泥、电力、矿山、钢铁、焦化等行业。

具有能耗低、能量大、噪音低、安全可靠、投资小、易维护等特点，是一种理想的破拱清堵设备。

空气炮系统是由一台或多台安装在贮存器上的空气炮组成的。

空气炮本体充入压力为0.4-0.8mpa由球阀控制的工业用空气或氮气时，空气炮即充气。

压缩空气是由安装在炮体上的进气孔进入并通过活塞进行密封的，炮本体的压力等于管路的压力时，气流为静态，空气炮就可以等待工作指令了。

通过启动电磁阀，快速排放阀和电磁阀之间的管路中的空气被释放。

这使得快速排放阀能够迅速释放顶住活塞的压力。

活塞立即被炮本体中的高压气流推回，高压气流通过喷管管路排出，释放出贮存在炮本体中的脉冲空气压力。

排出的空气经过喷管管路进入贮存物料的闭塞事故区。

空气炮气罐的是按照国家规定的压力容器规范进行设计和制造的，符合压力容器质量标准（pvq）。

空气炮的工作原理空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到0.4—0.8mpa时,透过电动式(或手动式)气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续; s进气管道 s’空气炮专用快速排气阀 b活塞 c 排气管 d筒体1、打开进气阀门，空气通过s进入炮体，由于活塞通过复位装置始终封闭排气口，活塞后部与炮体内相通，产生气压平衡。

2、空气炮专用快速排气阀通电工作打开排气孔o，缸套中的空气顺利排出。

缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管c，筒体内的压缩空气瞬间排出，冲击物料.空气炮的安装示意图安装技术要求1、安装时喷射接管（仓内部分）应向下布置，其角度与水平线应不小于15°；2、气动控制时，炮体与气动控制阀之间的距离不得超过15米； 3、气源各个接头部位及管路不得漏气。
