空气炮说明书-CAL-FENGHAI.-(YICAI)-Company One1空气炮清堵器使用说明书郑州欧亚空气炮有限公司前言郑州欧亚空气炮有限公司是国内首家生产空气炮清堵器的专业公司，持有压力容器制造许可证，已通过ISO9001：2000质量管理体系认证。
空气炮清堵器是在有关设计研究院的协助下，研制成功的一种高能量理想的料仓破拱清堵助流装置。
物料在料仓内滞流起拱，已成为各种类型的料仓不可避免的共同弊病。
要改善料仓内物料的流动性，以最安全、最节能、最迅速在破除料仓起拱、堵塞、粘仓，使其保持生产过程的连续性，就必须设置最先进最理想的破拱清堵助流装置。
我公司生产的空气炮清堵器，经机电部第六设计研究院、天津水泥工业设计研究院审定，机电部郑州机械研究所进行性能测定，各项技术指标均达到国际同类产品水平，荣获省、市名优产品证书及科技成果奖，质量稳定，被国家建材、化工、机电行业定为生产空气炮清堵器的定点企业。
产品已在国内各行业广泛应用，并打入国际市场。
2005年与中国科学院合作采用矢量推进技术，使空气炮能量进一步得到提高，并申请了国内、国际专利。
空气炮清堵器具有结构简单、安装方便、冲击力大、噪音低、安全、节能、自动控制、连续工作等优点。
一、用途空气炮清堵器是防止和清除各种类型料仓、料斗、水泥预热器窑和管道分叉处及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。
对混凝土、钢、木或塑料制成的仓、斗均可适用。
广泛用于煤矿及井下煤仓、洗煤厂、水泥厂铸造厂、火力发电厂、烧结厂、煤气厂、化肥厂、化工厂、铝厂、制碱厂、钢铁厂、焦化厂、制药厂、矿山、码头、粮食、饲料加工厂、混凝土加工厂等拥有料仓、料斗、输送管道和溜井的厂矿企业。
二、特点1．安全可靠: 空气炮清堵器是按国家规定的容器规范进行设计、制造的。
由于空气炮的喷射是瞬间的，每次使用的空气量有限，因此不会对仓、斗等构筑物产生大的振动和对仓壁的冲击。
采用无火花开关，对周围介质没有爆炸危险。

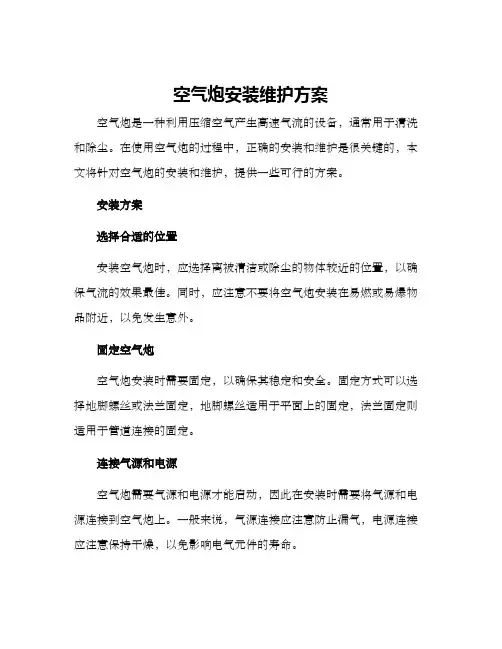

空气炮安装维护方案空气炮是一种利用压缩空气产生高速气流的设备，通常用于清洗和除尘。
在使用空气炮的过程中，正确的安装和维护是很关键的，本文将针对空气炮的安装和维护，提供一些可行的方案。
安装方案选择合适的位置安装空气炮时，应选择离被清洁或除尘的物体较近的位置，以确保气流的效果最佳。
同时，应注意不要将空气炮安装在易燃或易爆物品附近，以免发生意外。
固定空气炮空气炮安装时需要固定，以确保其稳定和安全。
固定方式可以选择地脚螺丝或法兰固定，地脚螺丝适用于平面上的固定，法兰固定则适用于管道连接的固定。
连接气源和电源空气炮需要气源和电源才能启动，因此在安装时需要将气源和电源连接到空气炮上。
一般来说，气源连接应注意防止漏气，电源连接应注意保持干燥，以免影响电气元件的寿命。
维护方案定期清洁安装空气炮后，应定期清洁空气炮内部的零部件和过滤器，以确保其正常运行。
建议在每次使用后清洁，如清洗滤网和喷嘴等，同时定期检查气管和电线是否有磨损或老化现象，以保证安全。
检查工作状态使用空气炮时应注意检查其工作状态，如压力是否正常、气流是否稳定等。
如果发现异常情况，应停止使用并及时进行排除故障。
更换零部件当空气炮内部的零部件出现老化或损坏时，应及时更换。
一般来说，需要更换的部件包括滤网、喷嘴等，换件时要选择合适的规格和型号。
结论空气炮的安装和维护是保证其正常运行和延长使用寿命的关键。
在安装和使用空气炮时，应注意安全，选择合适的位置、固定方式和连接方式，并按要求进行定期清洁和检查。
如果出现故障或需要更换零部件，应及时处理。
如果按照上述方案进行安装和维护，可以有效保证空气炮的正常运行及使用寿命。
空气炮安装使用说明书濮阳市亚利机械制造有限公司目录一、空气炮产品介绍及用途。
二、空气炮的工作原理。
三、空气炮的结构特点。
四、空气炮的操作及控制。
五、安装注意事项。
六、使用注意事项七、故障分析及排除一、空气炮产品介绍及用途空气炮（又叫破拱助流器或清堵器）是目前最理想的破拱助流装置。
适用于煤炭、冶金、化工、火电、水泥等拥有料仓、料斗、管道和矿山溜井行业。
二、空气炮的工作原理空气炮是根据空气动力学原理，炮体内的压缩空气瞬间释放，空气的压力能转变成空气射流动力能产生强大的冲击力。
有效防止和消除物料粘堵，保障了物料正常流动，达到破拱助流作用。
是一种清洁环保、低耗能的理想破拱助流设备。
1.复位弹簧B推动活塞E封闭喷射管F。
2.打开供气阀门，压缩空气经过进气孔C充满炮体G，此时空气炮处于待发状态。
3.启动电磁阀A，D中的空气经A快速排出，D、G压力失去平衡形成压力差，E受压力作用很快回移，打开喷射管F，炮体G内的压缩空气瞬间喷射出去。
4.复位弹簧B推动活塞E封闭喷射管F，空气炮进入下一循环。
三、空气炮的结构特点1、炮体：贮存空气。
用Q235B钢板制造，焊接以埋弧自动焊为主，按TSGR003-2007和GB150-1998标准进行设计、制造、检验，确保安全使用。
2、快速排气阀：是空气炮运行的主要元件，分电动和气动两种形式。
可根据用户需要进行配置。
（新型空气炮配备两位两通电磁阀）4、安全阀：开启压力为0.8Mpa（用户可自调）当气源压力超过空气炮最高工作压力时可自动开启降压，确保空气炮使用安全。
6、支腿<或吊环>：固定空气炮用。
7、喷气管：端面采用专用设备进行工艺研磨具有良好的密封性能，空气炮贮气时，杜绝泄漏节约能源。
释放总成：组合件是空气炮的核心部件，本公司自主研发的减震式空气炮释放总成已获取国家实用新型产品专利（专利号：200820148753.7）可有效防止物料进入炮体。
本释放总成结构简单使用性能好。
使用中空气炮的正确操作方法是什么？空气炮是一种非常特殊的工具，通常用于各种清洁工作，如车间清洗，工厂清洗，建筑清洗等等。
但是，使用空气炮时需要遵循一些重要安全事项，以避免潜在的危险。
本文将提供操作空气炮应符合的标准，以确保操作者的安全和气炮的最佳使用。
1. 空气炮的基本组成空气炮通常由几部分组成，包括以下内容：•气体储存罐•控制阀门和压缩机•调节器•高压软管和蒸汽枪要正常使用空气炮，需要将这些部件以正确的方式安装，以确保它们能够正常工作。
2. 选择正确的炮嘴使用空气炮时必须选择正确的喷嘴，通常有四种类型。
•扁平式喷嘴：可用于清洗多种材料，如混凝土、玻璃、金属和塑料。
•圆锥形喷嘴：可用于清洗淋浴门、卫生间盆、蓝色花岗石和其他表面，但在太硬的表面上使用将会造成划痕。
•软尖型喷嘴：可用于清洁窄缝或深入位置。
•钻孔型喷嘴：专为清洗极深层并且难以到达的区域而设计。
选择正确的喷嘴可以确保清洗更加达到理想效果。
3. 操作前的准备工作在进行任何操作之前准备是必要的，使用空气炮也不例外。
下面是一些需要注意的事项：•穿上合适的防护服和鞋子以防滑动。
•如有必要，佩戴个人防护装备，如手套、面罩、安全镜等。
•确保空气炮内部气体压力不超过工作压力的限制。
•对于旧的或未使用过的气炮，可进行“流量测试”，以确保这些炮口在使用中将以安全方式运行。
4. 使用中的注意事项在操作空气炮时需要遵循以下注意事项：•不要直接指向他人，特别是眼睛部位；•不要将空气炮用于易受损的表面，或长期使用对表面原有质感造成破坏的场景；•不要试图拆卸或更改空气炮上的任何机件或部件。
如果在清洗时遇到任何问题，请不要随意继续使用，而是要立即停止并寻求专业人士的帮助。
5. 清洗完成后的操作在清洗完毕后，请立即关闭控制阀门，放纵压缩机压力，将气体储罐中剩余的压缩气体释放。
然后将气炮存放在散热通风的地方，以保持其长期使用的良好性能。
结论正确地操作空气炮需要遵循一些标准，以确保该工具既有效又安全。

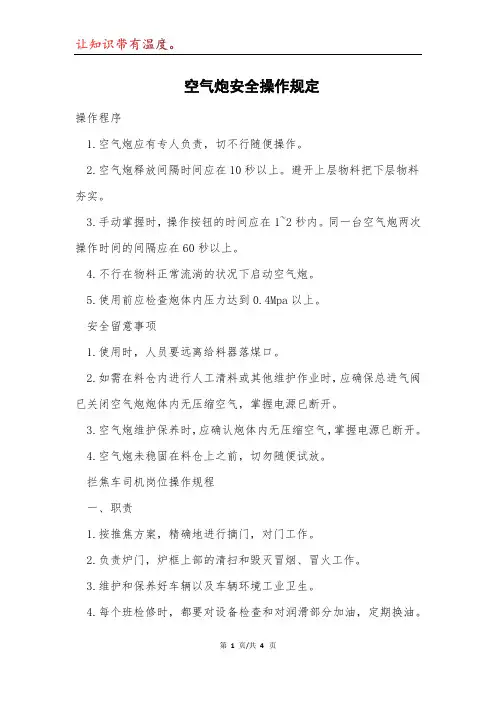

空气炮安全操作规定操作程序1.空气炮应有专人负责，切不行随便操作。
2.空气炮释放间隔时间应在10秒以上。
避开上层物料把下层物料夯实。
3.手动掌握时，操作按钮的时间应在1~2秒内。
同一台空气炮两次操作时间的间隔应在60秒以上。
4.不行在物料正常流淌的状况下启动空气炮。
5.使用前应检查炮体内压力达到0.4Mpa以上。
安全留意事项1.使用时，人员要远离给料器落煤口。
2.如需在料仓内进行人工清料或其他维护作业时，应确保总进气阀已关闭空气炮炮体内无压缩空气，掌握电源已断开。
3.空气炮维护保养时，应确认炮体内无压缩空气，掌握电源已断开。
4.空气炮未稳固在料仓上之前，切勿随便试放。
拦焦车司机岗位操作规程一、职责1.按推焦方案，精确地进行摘门，对门工作。
2.负责炉门，炉框上部的清扫和毁灭冒烟、冒火工作。
3.维护和保养好车辆以及车辆环境工业卫生。
4.每个班检修时，都要对设备检查和对润滑部分加油，定期换油。
二、技术规定1. 出炉操作严格根据推焦方案表进行，懂得9—2串序编排和推焦三大系数的概念及其意义。
2. 了解导焦过程中相关岗位操作技术要求。
3. 炭化室敞门时间不应超过7分钟。
4. 因故延长推焦时间10分钟以上，必需将摘开的炉门重对上，螺丝拧紧。
5. 焦饼推出到装煤时间空炉不得超过8分钟，烧空炉时间不得超过15分钟，特别状况必需由车间主任批准。
6. 取门旋转角度90°。
7. 液压系统工作压力：6.3Mpa。
三、岗位操作1. 接到班长摘门信号后，按方案精确地对好炉号。
在炉门工协作下，将炉门缓慢升起，炉门离开炉框，回转90°，开车离开该号。
对炉门、炉框进行清扫。
2. 将导焦栅前进到前限位。
打好止退机构，检查无误发出推焦信号。
3. 焦炭推出后，将止退打开，将导焦栅退至后限位，将车移至摘门时位置，启动旋转到位，再启动移门机到前限位，按程序关门。
4. 发觉着火时马上灭火。
5. 照实记录焦饼缺角和炉体损坏状况。
空气炮说明书空气炮是以压缩空气的脉冲力推动散装材料的工作系统，是防止和清除各种类型料仓、料斗、水泥预热器和管道分叉及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。
广泛用于煤炭、冶金、化工、水泥、电力、矿山、钢铁、焦化等行业。
具有能耗低、能量大、噪音低、安全可靠、投资小、易维护等特点，是一种理想的破拱清堵设备。
空气炮系统是由一台或多台安装在贮存器上的空气炮组成的。
空气炮本体充入压力为0.4-0.8Mpa由球阀控制的工业用空气或氮气时，空气炮即充气。
压缩空气是由安装在炮体上的进气孔进入并通过活塞进行密封的，炮本体的压力等于管路的压力时，气流为静态，空气炮就可以等待工作指令了。
通过启动电磁阀，快速排放阀和电磁阀之间的管路中的空气被释放。
这使得快速排放阀能够迅速释放顶住活塞的压力。
活塞立即被炮本体中的高压气流推回，高压气流通过喷管管路排出，释放出贮存在炮本体中的脉冲空气压力。
排出的空气经过喷管管路进入贮存物料的闭塞事故区。
空气炮气罐的是按照国家规定的压力容器规范进行设计和制造的，符合压力容器质量标准。
空气炮的工作原理空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到0.4—0.8Mpa时,透过电动式气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续;S进气管道 S’空气炮专用快速排气阀 B活塞 C 排气管 D筒体1、打开进气阀门，空气通过S进入炮体，由于活塞通过复位装置始终封闭排气口，活塞后部与炮体内相通，产生气压平衡。
2、空气炮专用快速排气阀通电工作打开排气孔O，缸套中的空气顺利排出。
缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管C，筒体内的压缩空气瞬间排出，冲击物料.空气炮的安装示意图安装技术要求1、安装时喷射接管应向下布置，其角度与水平线应不小于15°；、气动控制时，炮体与气动控制阀之间的距离不得超过15米；、气源各个接头部位及管路不得漏气。

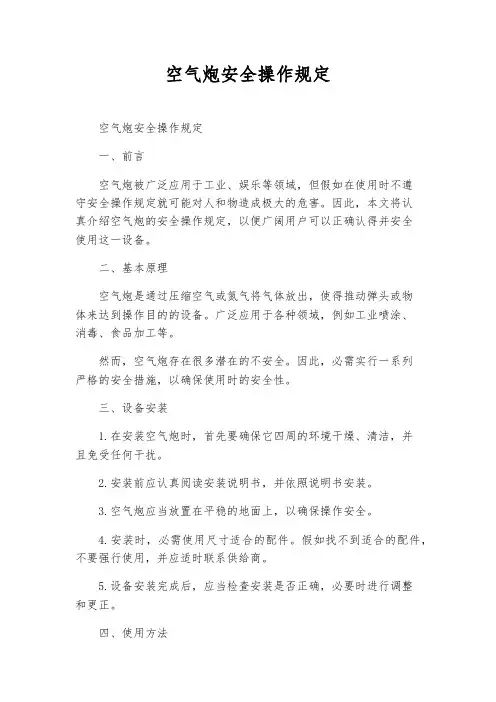

空气炮安全操作规定空气炮安全操作规定一、前言空气炮被广泛应用于工业、娱乐等领域，但假如在使用时不遵守安全操作规定就可能对人和物造成极大的危害。
因此，本文将认真介绍空气炮的安全操作规定，以便广阔用户可以正确认得并安全使用这一设备。
二、基本原理空气炮是通过压缩空气或氮气将气体放出，使得推动弹头或物体来达到操作目的的设备。
广泛应用于各种领域，例如工业喷涂、消毒、食品加工等。
然而，空气炮存在很多潜在的不安全。
因此，必需实行一系列严格的安全措施，以确保使用时的安全性。
三、设备安装1.在安装空气炮时，首先要确保它四周的环境干燥、清洁，并且免受任何干扰。
2.安装前应认真阅读安装说明书，并依照说明书安装。
3.空气炮应当放置在平稳的地面上，以确保操作安全。
4.安装时，必需使用尺寸适合的配件。
假如找不到适合的配件，不要强行使用，并应适时联系供给商。
5.设备安装完成后，应当检查安装是否正确，必要时进行调整和更正。
四、使用方法1.在使用空气炮之前，必需认真阅读全部的使用说明，并依照说明进行。
2.在使用空气炮之前，需要确认气源压力是否正确，以免炮身承受过大压力导致炮身扭曲、爆炸等意外事故。
3.在使用过程中，必需严格遵守全部安全操作规定，并避开瞄准面部和眼睛等部位。
4.当空气炮处于操作状态时，不要插入手或其他物体，以免引起不必要的不安全。
5.为了确保操作安全，全部的操作应当只由专业人员完成。
五、维护保养1.在使用过程中要确保空气炮清洁卫生，并使用适当的润滑剂。
2.在使用过程中，定期检查各种配件和管道是否完好，并将磨损的零部件适时更换。
3.在存储空气炮之前，应当清洁清理干净，并尽量将其存放在干燥的地方。
4.对于长时间不使用的空气炮，需要进行定期维护保养，并检查各部分的功能是否正常。
六、总结在使用空气炮时，肯定要有充足的安全意识，严格遵守操作规定，防止事故的发生。
建议在使用前咨询专业人士并阅读使用说明，并在必要时进行相关培训。

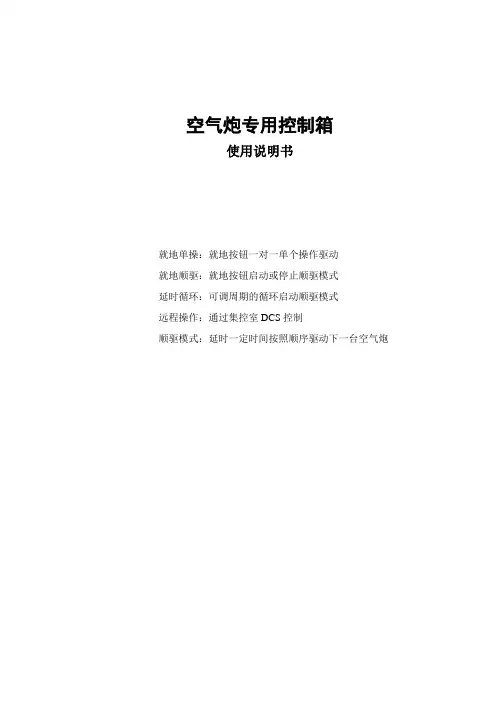

空气炮专用控制箱使用说明书就地单操：就地按钮一对一单个操作驱动就地顺驱：就地按钮启动或停止顺驱模式延时循环：可调周期的循环启动顺驱模式远程操作：通过集控室DCS控制顺驱模式：延时一定时间按照顺序驱动下一台空气炮目录Contents第1章空气炮专用控制箱控制方式及运行模式 (2)就地单操： (2)就地顺驱： (2)延时循环： (2)远程操作： (2)第2章硬件概述 (3)第3章运行模式的参数设置 (4)空气炮专用控制仪的显示代码含义 (4)空气炮专用控制仪的按键功能 (4)设定实例 (4)转换开关 (5)第4章安装调试 (6)接线端子排排列 (6)电气参数 (6)附图 (6)空气炮专用控制箱控制原理图 (6)第1章空气炮专用控制箱控制方式及运行模式顺驱模式：由自动控制系统（如启动信号、DCS顺驱信号等）发出信号开始启动第一台空气炮；系统延迟一定时间后（系统显示倒计时），启动第二台空气炮，直至空气炮全部启动完毕，相应的空气炮启动完毕后，即完成了一个周期的运行。
就地单操：按一下就地控制柜面板上的一个按钮（如“一号炮”），便可驱动对应于此按钮的一台空气炮（1号空气炮）。
就地顺驱：由于空气炮专用控制箱初始运行参数为程控方式，上电后控制箱工作于程控方式的延时状态中。
如有需求，可随时按下就地控制柜的启动按钮，启动一个周期的顺驱模式，空气炮全部启动完毕后，停止这个周期的运行，或按下停止按钮，可以随时停止这一周期顺驱。
在此过程中显示系统显示每个阶段的参数和倒计时。
延时循环：系统上电后，空气炮专用控制仪自动进入程控方式，即开始周期延时，如周期延时设定的参数为120分钟，空气炮专用控制仪延时两个小时后，启动一个周期的顺驱模式，顺驱模式运行完毕后，自动进入下一个周期的延时。
在此过程中显示系统显示每个阶段的参数和倒计时。
远程操作：空气炮专用控制箱内设DCS接口，通过DCS接口接入用户DCS系统，用户在DCS控制系统中可以进行对空气炮顺驱操作。

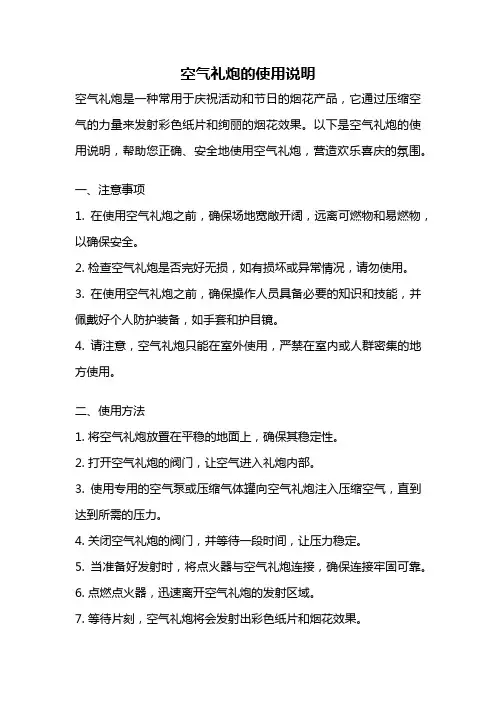

空气礼炮的使用说明空气礼炮是一种常用于庆祝活动和节日的烟花产品，它通过压缩空气的力量来发射彩色纸片和绚丽的烟花效果。
以下是空气礼炮的使用说明，帮助您正确、安全地使用空气礼炮，营造欢乐喜庆的氛围。
一、注意事项1. 在使用空气礼炮之前，确保场地宽敞开阔，远离可燃物和易燃物，以确保安全。
2. 检查空气礼炮是否完好无损，如有损坏或异常情况，请勿使用。
3. 在使用空气礼炮之前，确保操作人员具备必要的知识和技能，并佩戴好个人防护装备，如手套和护目镜。
4. 请注意，空气礼炮只能在室外使用，严禁在室内或人群密集的地方使用。
二、使用方法1. 将空气礼炮放置在平稳的地面上，确保其稳定性。
2. 打开空气礼炮的阀门，让空气进入礼炮内部。
3. 使用专用的空气泵或压缩气体罐向空气礼炮注入压缩空气，直到达到所需的压力。
4. 关闭空气礼炮的阀门，并等待一段时间，让压力稳定。
5. 当准备好发射时，将点火器与空气礼炮连接，确保连接牢固可靠。
6. 点燃点火器，迅速离开空气礼炮的发射区域。
7. 等待片刻，空气礼炮将会发射出彩色纸片和烟花效果。
三、安全注意事项1. 在操作空气礼炮时，切勿将身体或其他物体靠近发射口，以免造成伤害。
2. 使用空气礼炮时，应保持足够的距离，并远离火源和易燃物，确保安全。
3. 空气礼炮发射过程中，应注意观察周围环境，确保没有人员或物体靠近发射区域。
4. 在使用空气礼炮后，应及时清理发射区域，避免造成不必要的伤害或污染。
四、维护保养1. 在使用完空气礼炮后，应及时清洁礼炮表面和发射口，保持其干净整洁。
2. 定期检查空气礼炮的各个部件是否正常，如发现损坏或异常情况，应及时修理或更换。
3. 存放空气礼炮时，应选择干燥通风的地方，并避免阳光直射，以延长其使用寿命。
五、注意事项1. 请勿将空气礼炮用于任何违法活动或恶作剧，以免造成伤害或法律问题。
2. 请勿将空气礼炮直接对准人体或动物，以免造成伤害。
3. 请勿将空气礼炮用于室内场所或狭小空间，以免引发火灾或安全事故。
空气炮安装施工方案空气炮安装计划方案空气炮安装布置图空气炮安装图空气炮附件图空气炮安全施工措施空气炮技术优势专业料仓疏通设备为您解决料仓堵塞之烦恼濮阳市鸿宇压力容器有限公司（中国·河南）2017年10月空气炮安装计划方案1、根据此料仓结构形式可安装空气炮24台空气炮（型号KQP—300 容积300L）。
采用分层方式安装，增加空气炮作用范围；本仓分3层安装，每个锥斗分两层安装4台，4个下料口共16台，最上层沿圆周均布8台空气炮，可对物料进行方位疏通，并清除仓壁粘结的物料，完全可解决此料仓下半部物料堵塞的情况。
具体见附件1煤仓安装示意图。
2、料仓采用控制系统对空气炮设备进行控制。
3、安装首先由供方确定安装位置，然后由专业工人对安装位置的仓壁进行打孔（用水钻直接在混凝土仓壁上钻出ф108的孔），打孔过程中可能会破切到仓壁内部的钢筋，这不会影响到整个仓的结构及强度。
然后根据图纸进行现场安装。
安装时不会影响到需方的正常生产。
附件1 煤仓安装示意图附件2 空气炮安装图附件3 附件组装图濮阳市鸿宇压力容器有限公司2017年10月14日附件1附件2空气炮安装图附件3空气炮附件组装图空气炮安装技术要求1、安装时喷射接管（仓内部分）应向下布置，其角度与水平线应不小于15°；2、气动控制时，炮体与气动控制阀之间的距离不得超过15米；3、气源各个接头部位及管路不得漏气。
使用的压缩空气必须是过滤的、稳定的、干燥的。
最大工作压力不得超过0.8MPa，最小工作压力不得低于0.4MPa；4、炮体排水塞应向下，便于排水。
若炮体距地面或操作平台过高不便操作，且气源水分过大，可拆下排水塞引出管路至便于操作处装一阀门，确保定期排水；5、进气控制球阀应安装在便于操作的位置；6、空气炮未稳固在料仓上之前，切勿随意放炮；7、热态设备上，炮体与热态设备应保持不小于1.5m的距离，环境温度应低于80℃；8、环境温度低于-10℃时，应采取保温措施；9、空气炮专用电磁快速排气阀额定电压交流220V、消耗功率15W、启动时22VA；（井下使用时，要注明使用防爆型电磁阀，工作电压可选用127V或24V，）10、除注明外、焊接、接头形式与尺寸符合GB985-968-88规定，焊接高度等于较薄件厚度，并全部连接焊。
空气炮安装使用说明书空气炮是以压缩空气的脉冲力推动散装材料的工作系统，是防止和清除各种类型料仓、料斗、水泥预热器和管道分叉及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。
广泛用于煤炭、冶金、化工、水泥、电力、矿山、钢铁、焦化等行业。
具有能耗低、能量大、噪音低、安全可靠、投资小、易维护等特点，是一种理想的破拱清堵设备。
空气炮系统是由一台或多台安装在贮存器上的空气炮组成的。
空气炮本体充入压力为0.4-0.8mpa由球阀控制的工业用空气或氮气时，空气炮即充气。
压缩空气是由安装在炮体上的进气孔进入并通过活塞进行密封的，炮本体的压力等于管路的压力时，气流为静态，空气炮就可以等待工作指令了。
通过启动电磁阀，快速排放阀和电磁阀之间的管路中的空气被释放。
这使得快速排放阀能够迅速释放顶住活塞的压力。
活塞立即被炮本体中的高压气流推回，高压气流通过喷管管路排出，释放出贮存在炮本体中的脉冲空气压力。
排出的空气经过喷管管路进入贮存物料的闭塞事故区。
空气炮气罐的是按照国家规定的压力容器规范进行设计和制造的，符合压力容器质量标准（pvq）。
空气炮的工作原理空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到0.4—0.8mpa时,透过电动式(或手动式)气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续; s进气管道 s’空气炮专用快速排气阀 b活塞 c 排气管 d筒体1、打开进气阀门，空气通过s进入炮体，由于活塞通过复位装置始终封闭排气口，活塞后部与炮体内相通，产生气压平衡。
2、空气炮专用快速排气阀通电工作打开排气孔o，缸套中的空气顺利排出。
缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管c，筒体内的压缩空气瞬间排出，冲击物料.空气炮的安装示意图安装技术要求1、安装时喷射接管（仓内部分）应向下布置，其角度与水平线应不小于15°；2、气动控制时，炮体与气动控制阀之间的距离不得超过15米； 3、气源各个接头部位及管路不得漏气。
空气炮安装使用说明书空气炮是以压缩空气的脉冲力推动散装材料的工作系统，是防止和清除各种类型料仓、料斗、水泥预热器和管道分叉及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。
广泛用于煤炭、冶金、化工、水泥、电力、矿山、钢铁、焦化等行业。
具有能耗低、能量大、噪音低、安全可靠、投资小、易维护等特点，是一种理想的破拱清堵设备。
空气炮系统是由一台或多台安装在贮存器上的空气炮组成的。
空气炮本体充入压力为0.4-0.8Mpa由球阀控制的工业用空气或氮气时，空气炮即充气。
压缩空气是由安装在炮体上的进气孔进入并通过活塞进行密封的，炮本体的压力等于管路的压力时，气流为静态，空气炮就可以等待工作指令了。
通过启动电磁阀，快速排放阀和电磁阀之间的管路中的空气被释放。
这使得快速排放阀能够迅速释放顶住活塞的压力。
活塞立即被炮本体中的高压气流推回，高压气流通过喷管管路排出，释放出贮存在炮本体中的脉冲空气压力。
排出的空气经过喷管管路进入贮存物料的闭塞事故区。
空气炮气罐的是按照国家规定的压力容器规范进行设计和制造的，符合压力容器质量标准（PVQ）。
空气炮的工作原理空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到0.4—0.8Mpa时,透过电动式(或手动式)气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续;S进气管道 S’空气炮专用快速排气阀 B活塞 C 排气管 D筒体1、打开进气阀门，空气通过S进入炮体，由于活塞通过复位装置始终封闭排气口，活塞后部与炮体内相通，产生气压平衡。
2、空气炮专用快速排气阀通电工作打开排气孔O，缸套中的空气顺利排出。
缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管C，筒体内的压缩空气瞬间排出，冲击物料.空气炮的安装示意图安装技术要求1、安装时喷射接管（仓内部分）应向下布置，其角度与水平线应不小于15°；2、气动控制时，炮体与气动控制阀之间的距离不得超过15米；3、气源各个接头部位及管路不得漏气。
空气炮安装措施-概述说明以及解释1.引言1.1 概述空气炮是一种常用的工业设备，用于清除和去除工作区域中的灰尘、污垢和其他杂质。
在安装空气炮之前，需要考虑一系列因素，以确保其正常运行并发挥最佳效果。
本文将探讨空气炮的安装措施，包括安装位置选择和安装固定方式。
在选择空气炮的安装位置时，我们需要考虑以下几个因素。
首先，需要确定工作区域的主要污染源和污染物的类型。
这有助于确定应该将空气炮安装在哪些位置，以最大限度地减少污染物的数量和浓度。
其次，需要考虑工作区域的布局和大小。
在选择安装位置时，应确保空气炮能够覆盖整个工作区域，并且没有任何阻挡物会影响到其喷射范围。
安装空气炮的固定方式也是非常关键的。
首先，需要选择适当的支架或固定装置，以确保空气炮固定在所选安装位置上。
这可以使用螺栓、锁紧装置或其他适当的附件来完成。
其次，安装固定装置时，应确保其稳定性和牢固性，以避免在使用过程中出现松动或倾斜的情况。
此外，在安装过程中，应确保所有连接件牢固可靠，并定期检查维护，以确保其长期稳定性和可靠性。
综上所述，安装空气炮的措施需要综合考虑工作区域的特点和要求。
通过选择合适的安装位置和固定方式，可以确保空气炮能够有效地清除工作区域中的污染物，并提供一个清洁和安全的工作环境。
对于未来的改进，我们可以进一步研究和开发更先进的安装措施，以提高空气炮的使用效果和效率。
1.2文章结构文章结构部分的内容可以包括以下内容：文章结构是指整篇文章的组织框架，它决定了文章的逻辑顺序和段落之间的关系，使读者能够更好地理解和吸收文章的内容。
一个良好的文章结构能够使文章更具条理性和可读性。
在本篇文章中，我们将按照以下结构进行展开：1. 引言：通过引入空气炮的作用和重要性，引起读者的兴趣，并简要介绍本篇文章的目的和内容。
2. 正文：2.1 安装位置选择：讨论选择空气炮安装位置的要点和原则，如需要考虑的空间限制、工作环境、施工方便性等因素。
2.2 安装固定方式：介绍安装空气炮时的固定方式和具体步骤，包括支架的选择、固定螺栓的安装和紧固力度的控制等。
邹城鸿矿热电空气炮技术协议甲方：邹城鸿矿热电乙方：淄博尊如机械制造有限公司签订日期：二0一一年七月六日空气炮技术协议甲、乙双方就XXXXXXXXXXXXX项目技术洽谈和磋商，达成如下协议：一、空气炮主要技术性能参数1．设备名称：空气炮2、数量：18套3、用途：用于生产线各类物料的输送4、主要技术参数技术参数见下表：序号设备编号技术参数单位数量备注1 空气炮台18型号：ZK-150L容量：150L气量：L工作压力：0.4~0.8MPa冲击力：4500~10000N爆炸能量：123600Kgfm电压；220V1.1 电磁阀台18 随设备订货型号：2W-160-15工作压力：0.8MPa功率：15W电压：220V合计台18二、供货范围提供空气炮全套设备，包括：设备本体、电磁阀、控制箱等满足技术参数要求的全部零部件及保证该设备能够长期、安全、正常运转，并达到所要求的技术参数所必须的设备、随机附件、专用维修工具、随机备件。
供货范围表三、供货范围内主要设备和部件规格、数量、技术参数及要求四、电气技术要求1为了适应实际情况及对电气控制的要求，电气控制箱的控制应采用小型PLC(可编程序控制器)控制，选用西门子S7系列。
箱内元件采用ABB产品，中间继电器采用欧姆龙插座式导轨安装，接线端子采用魏得米勒产品，电气控制箱防护等级为IP54，可适用于室外露天安装（加简易防雨棚）。
电控箱内所有控制电源由内部产生，外部只提供一路380/220V三相四线制电源。
.2控制箱应具有两种控制方式集中控制：由中央控制计算机（DCS）进行远程控制。
机旁控制：在控制箱上可单机开停每一台设备，也可以按程序以机旁自动方式开停设备。
控制箱箱面上应具有“集中—机旁”选择开关及各种设备的控制开关，必要的信号灯（如备妥、运行、报警、故障指示等）。
故障指示应保持以便巡检维护人员分析排除故障，按复位按钮解除故障保持。
箱内应有报警铃。
3 DCS引至收尘器控制箱的信号：DCS驱动命令：接通启动，断开停止。
空气炮安装使用说明书
空气炮是以压缩空气的脉冲力推动散装材料的工作系统，是防止和清除各种类型料仓、料斗、水泥预热器和管道分叉及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。
广泛用于煤炭、冶金、化工、水泥、电力、矿山、钢铁、焦化等行业。
具有能耗低、能量大、噪音低、安全可靠、投资小、易维护等特点，是一种理想的破拱清堵设备。
空气炮系统是由一台或多台安装在贮存器上的空气炮组成的。
空气炮本体充入压力为0.4-0.8Mpa由球阀控制的工业用空气或氮气时，空气炮即充气。
压缩空气是由安装在炮体上的进气孔进入并通过活塞进行密封的，炮本体的压力等于管路的压力时，气流为静态，空气炮就可以等待工作指令了。
通过启动电磁阀，快速排放阀和电磁阀之间的管路中的空气被释放。
这使得快速排放阀能够迅速释放顶住活塞的压力。
活塞立即被炮本体中的高压气流推回，高压气流通过喷管管路排出，释放出贮存在炮本体中的脉冲空气压力。
排出的空气经过喷管管路进入贮存物料的闭塞事故区。
空气炮气罐的是按照国家规定的压力容器规范进行设计和制造的，符合压力容器质量标准（PVQ）。
空气炮的工作原理
空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到0.4—0.8Mpa时,透过电动式(或手动式)气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续;
S进气管道 S’空气炮专用快速排气阀 B活塞 C 排气管 D筒体
1、打开进气阀门，空气通过S进入炮体，由于活塞通过复位装置始终封闭排气
口，活塞后部与炮体内相通，产生气压平衡。
2、空气炮专用快速排气阀通电工作打开排气孔O，缸套中的空气顺利排出。
缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管C，筒体内的压缩空气瞬间排出，冲击物料.
空气炮的安装示意图
安装技术要求
1、安装时喷射接管（仓内部分）应向下布置，其角度与水平线应不小于15°；
2、气动控制时，炮体与气动控制阀之间的距离不得超过15米；
3、气源各个接头部位及管路不得漏气。
使用的压缩空气必
须是过滤的、稳定的、干燥的。
最大工作压力不得超过0.8MPa，最小工作压力不得低于0.3MPa；
4、炮体排水塞应向下，便于排水。
若炮体距地面或操作平台过高不便操作，且气源水分过大，可拆下排水塞引出管路至便于操作处装一阀门，确保定期排水；
5、进气控制球阀应安装在便于操作的位置；
6、空气炮未稳固在料仓上之前，切勿随意放炮；
7、热态设备上，炮体与热态设备应保持不小于1.5m的距离，环境温度应低于＋80℃；
8、环境温度低于-10℃时，应采取保温措施；
9、空气炮专用电磁快速排气阀额定电压交流220V、消耗功率15W、启动时22VA；（井下使用时，要注明使用防爆型电磁阀，工作电压可选用127V或24V，）
10、除注明外、焊接、接头形式与尺寸符合GB985-968-88
规定，焊接高度等于较薄件厚度，并全部连接焊。
11、安装时要保证底托角钢上面平整且远离仓的一端要高
出近离仓的一端不小于10%；
12、本设备安装完毕后应对支架部分彻底除锈，并涂底漆和面漆。
投标人检测设备一览表
使用安全禁止事项
特别注意事项：
本产品为简单压力容器不需定期由使用当地检验部门进行检验,如果产品出现质量问题，应先由当地锅炉压力容器特检部门进行检验后，方可进行维护检修。
本产品所配置的安全阀应严格按照标准说明进行选购，在使用过程中应严格遵守该安全阀的使用规定，并在期检周期内进行定期检验，检验合格后方能投入使用。
本产品推荐使用寿命为10年，超过使用期限后如继续使用该产品应向使用产品
所在地的锅炉压力容器特检部门进行报检。
空气炮安全操作规则
为了充分发挥空气炮使用的性能，达到破拱清堵助流的目的，正确的操作与良好维护是极其重要的。
空气炮压缩空气供给系统应采用集中供气，确保压力的稳定与气源损失达到最小化。
一、操作程序
空气炮安装完毕后，应认真检查，无问题后，向空气炮充气，并进行密封检查，合格后方可进行空试，试放时应逐步升至正常工作压力。
●空气炮应有专人负责，切不可随意操作；
●空气炮操作前应确保给料机及料仓闸门已启动或打开；
●使用前应检查料仓内堵塞位置，然后根据料仓堵塞具体情况分台分层释放；
●空气炮释放应从最下层开始，依次向上，间隔时间应在10秒以上。
避免上层
物料把下层物料夯实；
●手动控制时，操作按钮的时间应在不低于1秒。
同一台空气炮两次操作时间
的间隔应在30秒以上；
●使用前应检查炮体内压力应达到0.3MPa以上，（工作压力0.3—0.8MPa）；
●不可在物料正常流动的情况下启动空气炮，避免将物料夯实，造成物料堵塞；
8、环境温度低于-20℃后，要采取相应措施后方可向空气炮内充气；
二、安全注意事项
1、使用时，人员要远离料仓落煤口；
2、如需在料仓内进行人工清料或其他维护作业时，应确保，总进气阀已关闭，
炮体内无压缩空气，控制电源已断开；
3、空气炮维护保养时，应确认炮体内无压缩空气，控制电源已断开；
4、空气炮未稳固在料仓上之前，切勿随意试放；
空气炮的维护与保养
为有效地延长空气炮的使用寿命，排除因使用不当而造成的停用隐患。
空气炮在使用中应进行必要的维护检查。
月检：
1、检查全部空气管道及连接处是否松动漏气；
2、检查全部气动元件工作是否正常、灵活；
3、检查空气炮各个法兰的连接螺栓，是否松动，应及时进行紧固；
半年检：
1 、进行全面外观检查，空气炮有无结构损伤。
2 、关闭空气炮气源，释放炮内气体，卸掉放水塞或打开排污阀排出内部全部积水，然后再把放水塞原处拧紧。
3、检查空气炮的吊挂、支撑装置的焊接处，固定是否有损坏，螺栓是否有松动等不正常现象。
4、正常操作时，如发现空气炮漏气，需清理或更换石棉垫或活塞。
此项工作应注意：首先关闭气源，停止供气，释放炮内气体，从炮筒上取下活塞进行清理，更换配件。
无论是清理还是更换配件，只要活塞从炮筒中取出，都应更换新的石棉垫。
安装前活塞应在两道密封环之间，均匀涂上3号钙基润滑脂，安装必须小心，不得擦伤密封垫或划上刻痕。
5 、检查安全阀是否能够在规定压力下正常开启。
6 、检查全部接线，有无松动、磨损或断裂现象。
完成上述检查后，重新接上所有空气管路和电源，检查各部联接正确可靠后，方可投入使用。
7、使用满半年时间的空气炮，应对排气总成内部的活塞及缸套进行清洗，并加注润滑油（维护方法：首先拆掉固定法兰与盲板用的8条螺栓，然后取下盲板，将缸套与活塞同时从跑体内部取出，在地面上将活塞从缸套内取出，用煤油对缸套内部及活塞整体进行清洗，检查活塞上的两道密封环的老化程度，若发现出现掉块、断裂或在缸套内不能进行密封；应更换密封环，清洗或更换完零部件后，应在两道密封环之间，均匀涂上3号钙基润滑脂，装入缸套内部，更换缸套两侧的密封垫，最后按照拆卸过程将零部件原位安装在炮体上）；
故障分析与排除。
