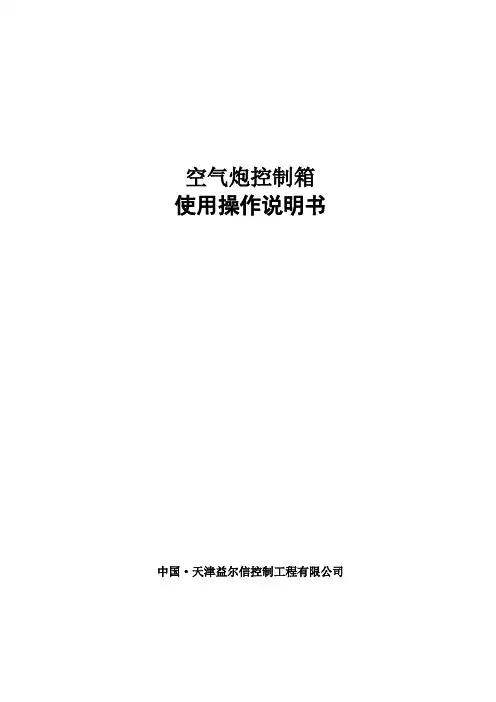

空气炮控制箱使用操作说明书中国·天津益尔信控制工程有限公司空气炮控制箱采用西门子S7-200可编程控制器，依生产要求对空气炮进行自动控制。
该装置运行可靠、性能稳定、功能齐全、操作简单、维护方便。
一、装置结构本装置是以西门子S7-200可编程控制器为主体，配以完备的外围控制设备而构成。
PLC采用CPU200系列，配扩展模块以满足I/O接点的需要。
控制箱起停按钮、内/外控转换开关以及相应的指示灯等均装于控制面板上，便于操作。
二、主要功能1. 各空气炮的自动控制，将设备的起停顺序，间隔时间，振打周期设于PLC程序中实现设备的自动运行，其间隔时间可根据用户需要自行设定；2. 各空气炮的单机驱动；3. 空气炮快速循环运行；4. 控制箱电源，备妥，运行信号，各空气炮运行指示；5. 各空气炮回路具有过流保护功能；6. 对装置的控制，可选“内控”或“外控”方式。
“内控”用于调试，“外控”接受中央控制室驱停指令，用于正常生产集中控制；三、控制操作1. 通电控制柜上口电源通电后，电源灯指示。
合微断将PLC等控制箱内部件上电。
2. 中控控制将转换开关S55置于自动位，转换开关S54置于集中位，此时控制箱K2继电器动作，并将备妥信号传给中控。
此时就可中控控制起停，程序自动运行。
控制柜起动后将运行状态信号传至中控和本箱面板上。
各空气炮状态信号反映在本箱面板上。
3. 本地控制将转换开关S55置于自动位，转换开关S54置于机旁位。
此时可按‘起动’‘停车’按钮进行驱停，程序自动运行。
本箱及各空气炮状态信号反映在本箱面板上。
4. 单循环将转换开关S55置于自动位，转换开关S54置于机旁位。
此时动作‘单循环’旋钮，程序自动运行，将空气炮以间隔2秒时间快速驱动一周。
5. 单炮驱动将转换开关S55置于手动位。
此时动作各炮按钮，即单炮驱动。
6. DCS自动驱动将转换开关S55置于自动位，转换开关S54置于集中位。
四、程序驱动流程1. 控制箱驱动后首先驱动1#空气炮；2. 以固定间隔周期顺序驱动直至一个循环结束，再重新循环；3. 循环周期基本为20~30分钟；4. 每炮驱动时间为0.5秒；5. 参考空气炮间隔时间5炮------240s 6炮------220s 7炮------210s 18炮------100s20炮------80s 22炮------75s 30炮------60s五、间隔时间（循环周期）的设定1.本箱出厂时均按上述固定间隔时间设定，如用户对该时间有要求可利用PLC上的电位旋钮（0）自行设定，设定范围为0~250s。

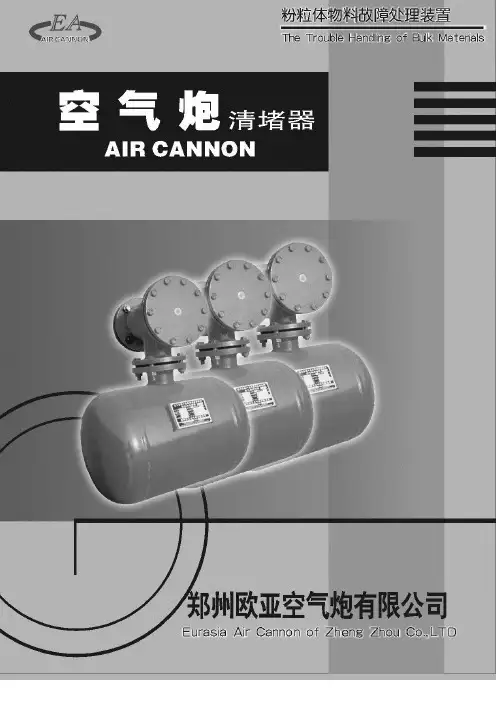

空气炮清堵器使用说明书郑州欧亚空气炮有限公司前言郑州欧亚空气炮有限公司是国内首家生产空气炮清堵器的专业公司，持有压力容器制造许可证，已通过ISO9001：2000质量管理体系认证。
空气炮清堵器是在有关设计研究院的协助下，研制成功的一种高能量理想的料仓破拱清堵助流装置。
物料在料仓内滞流起拱，已成为各种类型的料仓不可避免的共同弊病。
要改善料仓内物料的流动性，以最安全、最节能、最迅速在破除料仓起拱、堵塞、粘仓，使其保持生产过程的连续性，就必须设置最先进最理想的破拱清堵助流装置。
我公司生产的空气炮清堵器，经机电部第六设计研究院、天津水泥工业设计研究院审定，机电部郑州机械研究所进行性能测定，各项技术指标均达到国际同类产品水平，荣获省、市名优产品证书及科技成果奖，质量稳定，被国家建材、化工、机电行业定为生产空气炮清堵器的定点企业。
产品已在国内各行业广泛应用，并打入国际市场。
2005年与中国科学院合作采用矢量推进技术，使空气炮能量进一步得到提高，并申请了国内、国际专利。
空气炮清堵器具有结构简单、安装方便、冲击力大、噪音低、安全、节能、自动控制、连续工作等优点。
一、用途空气炮清堵器是防止和清除各种类型料仓、料斗、水泥预热器窑和管道分叉处及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。
对混凝土、钢、木或塑料制成的仓、斗均可适用。
广泛用于煤矿及井下煤仓、洗煤厂、水泥厂铸造厂、火力发电厂、烧结厂、煤气厂、化肥厂、化工厂、铝厂、制碱厂、钢铁厂、焦化厂、制药厂、矿山、码头、粮食、饲料加工厂、混凝土加工厂等拥有料仓、料斗、输送管道和溜井的厂矿企业。
二、特点1．安全可靠: 空气炮清堵器是按国家规定的容器规范进行设计、制造的。
由于空气炮的喷射是瞬间的，每次使用的空气量有限，因此不会对仓、斗等构筑物产生大的振动和对仓壁的冲击。
采用无火花开关，对周围介质没有爆炸危险。
2．能量大、能耗低: 空气炮清堵器是利用储存在贮气罐中的气体以突然爆发所产生的气流冲击力，直接作用于物料闭塞事故区，破拱清堵助流。
空气炮安装使用说明书濮阳市亚利机械制造有限公司目录一、空气炮产品介绍及用途。
二、空气炮的工作原理。
三、空气炮的结构特点。
四、空气炮的操作及控制。
五、安装注意事项。
六、使用注意事项七、故障分析及排除一、空气炮产品介绍及用途空气炮（又叫破拱助流器或清堵器）是目前最理想的破拱助流装置。
适用于煤炭、冶金、化工、火电、水泥等拥有料仓、料斗、管道和矿山溜井行业。
二、空气炮的工作原理空气炮是根据空气动力学原理，炮体内的压缩空气瞬间释放，空气的压力能转变成空气射流动力能产生强大的冲击力。
有效防止和消除物料粘堵，保障了物料正常流动，达到破拱助流作用。
是一种清洁环保、低耗能的理想破拱助流设备。
1.复位弹簧B推动活塞E封闭喷射管F。
2.打开供气阀门，压缩空气经过进气孔C充满炮体G，此时空气炮处于待发状态。
3.启动电磁阀A，D中的空气经A快速排出，D、G压力失去平衡形成压力差，E受压力作用很快回移，打开喷射管F，炮体G内的压缩空气瞬间喷射出去。
4.复位弹簧B推动活塞E封闭喷射管F，空气炮进入下一循环。
三、空气炮的结构特点1、炮体：贮存空气。
用Q235B钢板制造，焊接以埋弧自动焊为主，按TSGR003-2007和GB150-1998标准进行设计、制造、检验，确保安全使用。
2、快速排气阀：是空气炮运行的主要元件，分电动和气动两种形式。
可根据用户需要进行配置。
（新型空气炮配备两位两通电磁阀）4、安全阀：开启压力为0.8Mpa（用户可自调）当气源压力超过空气炮最高工作压力时可自动开启降压，确保空气炮使用安全。
6、支腿<或吊环>：固定空气炮用。
7、喷气管：端面采用专用设备进行工艺研磨具有良好的密封性能，空气炮贮气时，杜绝泄漏节约能源。
释放总成：组合件是空气炮的核心部件，本公司自主研发的减震式空气炮释放总成已获取国家实用新型产品专利（专利号：200820148753.7）可有效防止物料进入炮体。
本释放总成结构简单使用性能好。

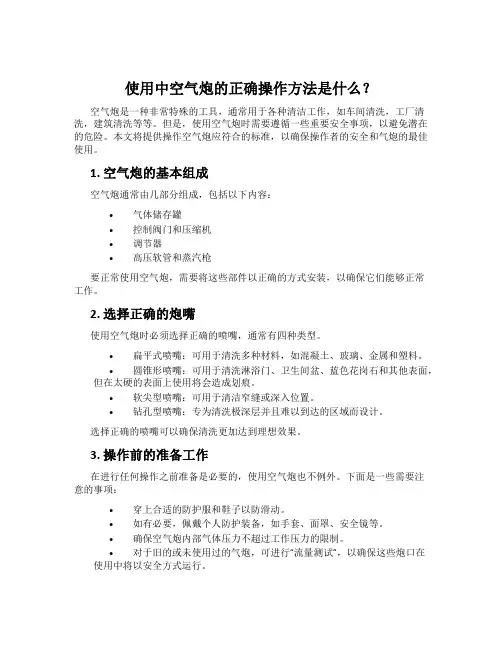

使用中空气炮的正确操作方法是什么？空气炮是一种非常特殊的工具，通常用于各种清洁工作，如车间清洗，工厂清洗，建筑清洗等等。
但是，使用空气炮时需要遵循一些重要安全事项，以避免潜在的危险。
本文将提供操作空气炮应符合的标准，以确保操作者的安全和气炮的最佳使用。
1. 空气炮的基本组成空气炮通常由几部分组成，包括以下内容：•气体储存罐•控制阀门和压缩机•调节器•高压软管和蒸汽枪要正常使用空气炮，需要将这些部件以正确的方式安装，以确保它们能够正常工作。
2. 选择正确的炮嘴使用空气炮时必须选择正确的喷嘴，通常有四种类型。
•扁平式喷嘴：可用于清洗多种材料，如混凝土、玻璃、金属和塑料。
•圆锥形喷嘴：可用于清洗淋浴门、卫生间盆、蓝色花岗石和其他表面，但在太硬的表面上使用将会造成划痕。
•软尖型喷嘴：可用于清洁窄缝或深入位置。
•钻孔型喷嘴：专为清洗极深层并且难以到达的区域而设计。
选择正确的喷嘴可以确保清洗更加达到理想效果。
3. 操作前的准备工作在进行任何操作之前准备是必要的，使用空气炮也不例外。
下面是一些需要注意的事项：•穿上合适的防护服和鞋子以防滑动。
•如有必要，佩戴个人防护装备，如手套、面罩、安全镜等。
•确保空气炮内部气体压力不超过工作压力的限制。
•对于旧的或未使用过的气炮，可进行“流量测试”，以确保这些炮口在使用中将以安全方式运行。
4. 使用中的注意事项在操作空气炮时需要遵循以下注意事项：•不要直接指向他人，特别是眼睛部位；•不要将空气炮用于易受损的表面，或长期使用对表面原有质感造成破坏的场景；•不要试图拆卸或更改空气炮上的任何机件或部件。
如果在清洗时遇到任何问题，请不要随意继续使用，而是要立即停止并寻求专业人士的帮助。
5. 清洗完成后的操作在清洗完毕后，请立即关闭控制阀门，放纵压缩机压力，将气体储罐中剩余的压缩气体释放。
然后将气炮存放在散热通风的地方，以保持其长期使用的良好性能。
结论正确地操作空气炮需要遵循一些标准，以确保该工具既有效又安全。

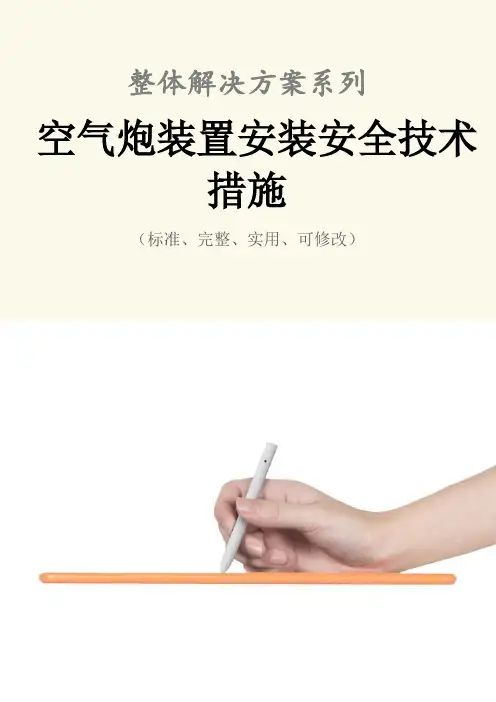

整体解决方案系列空气炮装置安装安全技术措施（标准、完整、实用、可修改）编号：FS-QG-93460空气炮装置安装安全技术措施Safety technical measures for air cannon installation说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定为确保空气炮正确顺利完成安装任务，特制定本安全技术措施，便于工人进行安装:一.安装组织机构总指挥:副总指挥:指挥部成员:安装人员:二.施工时间:三.施工地点:四.施工单位:五、施工技术措施:1、所有参加安装回收人员必需熟悉设备构造及装拆原理，并熟练掌握钳工、起重工操作有关知识。
2、安装前先注意周边情况，在料仓设计预留孔或现场切割一个孔把空气炮喷管焊接(或用混凝土固定)在仓壁上，然后与空气炮排气管焊接或用法兰连接，气包用螺扣或钢条吊于仓壁或其他建筑物上，也可以在检修平台或仓壁上焊接支架固定，以加强气包的稳固性。
3、安装时空气炮的喷嘴要向下，炮管轴线与水平线夹角不小于15度。
4、空气炮的排污孔应向下，便于排污，炮体距离地面或操作平台不宜过远，且气源的水分较大，可从排污孔引出管路至便于操作处安装阀门，确保定期排水。
5、如附近有热源，炮体与热源应超过1.5米距离，环境温度不得超过80度。
6、空气炮未牢固安装在料仓时，禁止放炮。
7、安装电磁阀时，要确保气流方向与电磁阀箭头一致。
8、设备安装完毕后，应对支架部分彻底除锈并涂抹底漆。
六、施工安全注意事项:1、凡参加本次施工人员，必须认真学习本措施，做到人人熟悉措施，人人掌握措施，确保措施在现场实施。
全体员工要牢固树立”安全第一”的思想，严格执行”三大规程”和本措施的有关规定作业，杜绝”三违”.2、所有人员必须持证上岗，严禁酒后上岗。
3、作业过程中要严格执行“手指口述”法及“高空作业管理规定”，人员站在梯子上作业时必须挂好保险绳，要站牢、站稳，要有专人负责扶梯.4、当班跟班干部、班组长、电工、安全员、瓦检员必须佩带便携式瓦检仪，保持常开状态，作业过程中随时监测现场瓦斯，若瓦斯浓度达1%时，应立即停止作业，切断电源，撤出人员并向值班人员和调度室汇报。

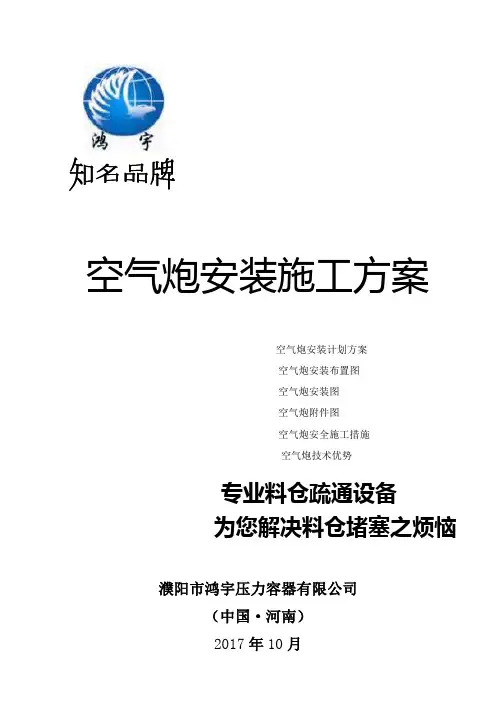

空气炮安装施工方案空气炮安装计划方案空气炮安装布置图空气炮安装图空气炮附件图空气炮安全施工措施空气炮技术优势专业料仓疏通设备为您解决料仓堵塞之烦恼濮阳市鸿宇压力容器有限公司（中国·河南）2017年10月空气炮安装计划方案1、根据此料仓结构形式可安装空气炮24台空气炮（型号KQP—300 容积300L）。
采用分层方式安装，增加空气炮作用范围；本仓分3层安装，每个锥斗分两层安装4台，4个下料口共16台，最上层沿圆周均布8台空气炮，可对物料进行方位疏通，并清除仓壁粘结的物料，完全可解决此料仓下半部物料堵塞的情况。
具体见附件1煤仓安装示意图。
2、料仓采用控制系统对空气炮设备进行控制。
3、安装首先由供方确定安装位置，然后由专业工人对安装位置的仓壁进行打孔（用水钻直接在混凝土仓壁上钻出ф108的孔），打孔过程中可能会破切到仓壁内部的钢筋，这不会影响到整个仓的结构及强度。
然后根据图纸进行现场安装。
安装时不会影响到需方的正常生产。
附件1 煤仓安装示意图附件2 空气炮安装图附件3 附件组装图濮阳市鸿宇压力容器有限公司2017年10月14日附件1附件2空气炮安装图附件3空气炮附件组装图空气炮安装技术要求1、安装时喷射接管（仓内部分）应向下布置，其角度与水平线应不小于15°；2、气动控制时，炮体与气动控制阀之间的距离不得超过15米；3、气源各个接头部位及管路不得漏气。
使用的压缩空气必须是过滤的、稳定的、干燥的。
最大工作压力不得超过0.8MPa，最小工作压力不得低于0.4MPa；4、炮体排水塞应向下，便于排水。
若炮体距地面或操作平台过高不便操作，且气源水分过大，可拆下排水塞引出管路至便于操作处装一阀门，确保定期排水；5、进气控制球阀应安装在便于操作的位置；6、空气炮未稳固在料仓上之前，切勿随意放炮；7、热态设备上，炮体与热态设备应保持不小于1.5m的距离，环境温度应低于80℃；8、环境温度低于-10℃时，应采取保温措施；9、空气炮专用电磁快速排气阀额定电压交流220V、消耗功率15W、启动时22VA；（井下使用时，要注明使用防爆型电磁阀，工作电压可选用127V或24V，）10、除注明外、焊接、接头形式与尺寸符合GB985-968-88规定，焊接高度等于较薄件厚度，并全部连接焊。

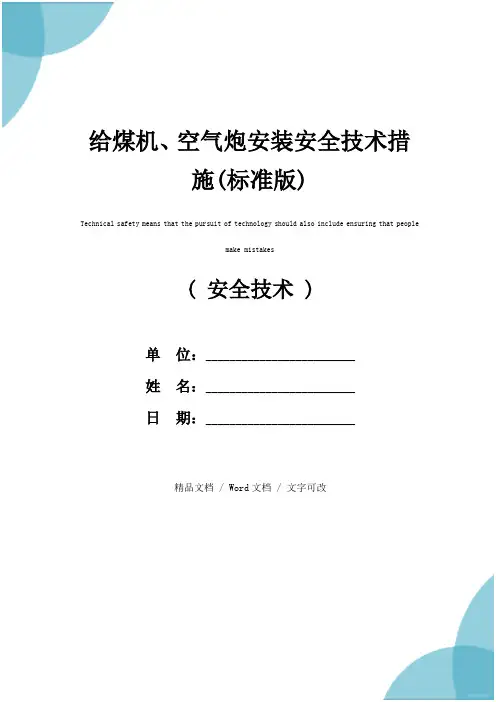

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改给煤机、空气炮安装安全技术措施(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes给煤机、空气炮安装安全技术措施(标准版)现场负责人：技术负责人：安全负责人：该矿井为山西通洲集团的大型煤矿，地点建设在沁源县郭道镇棉上村。
主斜井在一、二水平段分别安装给煤机各一台，其它附属部件要现场制作，材料费用由矿方负责。
给煤机的安装与部件制作：1、安装一水平给煤机，型号为：GLDY800/5.5/S1台2、安装二水平给煤机，型号为:GLDY2000/5.5/S1台3、电缆控制安全监控线路铺设与连接4、一、二水平的电控柜、操作台的安装，电控柜底座钢梁、二层隔板等部件的制作（现场制作）5、安装ZS-09系列空气炮，型号为bB-300施工时间：2014年1月11日--2014年1月21日一、施工前的准备：1.各安装人员必须认真学习本措施及安装的工作内容和要求。
2.工具的准备：自吊车一台、5T葫芦两个、磨光机一台、M22*60螺栓24套、∮20钢丝绳20米及配套钢丝卡12个、撬棍2根、5T 吊带两根、白棕绳一根、电焊机一台以及制作下料口所需材料等。
3.设备运输到位安装前，搭好安装所需的施工操作平台。
4.电氧焊施工作业前必须由督查室及通风区瓦检人员检查作业场所20米内瓦斯情况。
二、运输方式：1.将给煤机拆解为三大部分，拆解的零部件要保存好，防止丢失。
2.根据运输巷道断面情况，采用分批运输下放，首先在井口自吊车吊装到平板车上，利用井口绞车缓慢下放，运输过程中，确保行人不行车，行车不行人，井筒信号畅通。

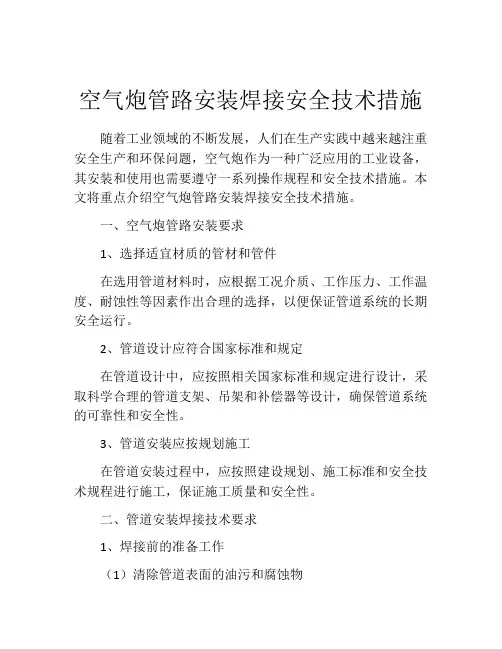

空气炮管路安装焊接安全技术措施随着工业领域的不断发展，人们在生产实践中越来越注重安全生产和环保问题，空气炮作为一种广泛应用的工业设备，其安装和使用也需要遵守一系列操作规程和安全技术措施。
本文将重点介绍空气炮管路安装焊接安全技术措施。
一、空气炮管路安装要求1、选择适宜材质的管材和管件在选用管道材料时，应根据工况介质、工作压力、工作温度、耐蚀性等因素作出合理的选择，以便保证管道系统的长期安全运行。
2、管道设计应符合国家标准和规定在管道设计中，应按照相关国家标准和规定进行设计，采取科学合理的管道支架、吊架和补偿器等设计，确保管道系统的可靠性和安全性。
3、管道安装应按规划施工在管道安装过程中，应按照建设规划、施工标准和安全技术规程进行施工，保证施工质量和安全性。
二、管道安装焊接技术要求1、焊接前的准备工作（1）清除管道表面的油污和腐蚀物（2）对焊接部位进行打磨处理，确保焊接质量（3）确定焊接方法和焊接材料2、焊接操作安全要求（1）严格执行操作规程和安全技术措施，避免发生事故（2）选用质量受控的焊接材料和设备（3）焊接工艺符合国家标准（4）加强操作中的通风、防火和防爆措施，确保人身安全3、焊接结束后的处理（1）采用符合国家标准的检测技术，对焊接部位进行检测，确保焊接质量（2）焊接部位应进行去粗犷、涂防腐材料，以便保护管道系统免受外部因素的腐蚀和损坏。
四、结论空气炮作为一种重要的工业设备，在使用这种设备时，我们必须遵守操作规程，并且必须严格遵守安全技术措施。
空气炮管路的安装焊接也同样需要遵守严格的安全技术规程，因此必须通过正确的管路设计和焊接技术来保证管路系统的可靠性和安全性，防止事故的发生。

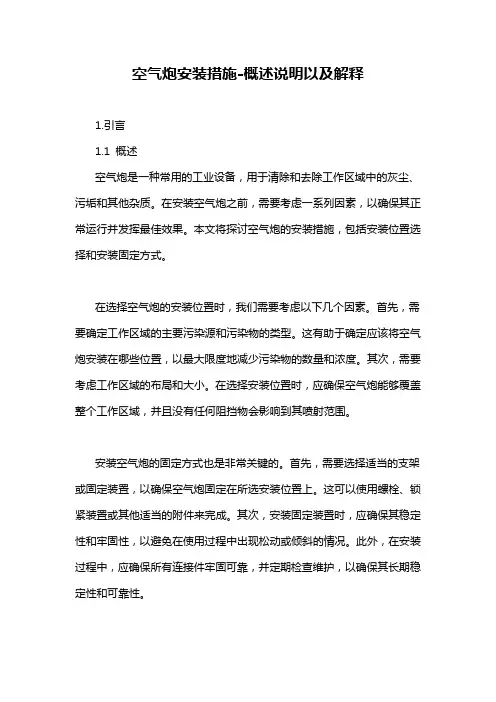

空气炮安装措施-概述说明以及解释1.引言1.1 概述空气炮是一种常用的工业设备，用于清除和去除工作区域中的灰尘、污垢和其他杂质。
在安装空气炮之前，需要考虑一系列因素，以确保其正常运行并发挥最佳效果。
本文将探讨空气炮的安装措施，包括安装位置选择和安装固定方式。
在选择空气炮的安装位置时，我们需要考虑以下几个因素。
首先，需要确定工作区域的主要污染源和污染物的类型。
这有助于确定应该将空气炮安装在哪些位置，以最大限度地减少污染物的数量和浓度。
其次，需要考虑工作区域的布局和大小。
在选择安装位置时，应确保空气炮能够覆盖整个工作区域，并且没有任何阻挡物会影响到其喷射范围。
安装空气炮的固定方式也是非常关键的。
首先，需要选择适当的支架或固定装置，以确保空气炮固定在所选安装位置上。
这可以使用螺栓、锁紧装置或其他适当的附件来完成。
其次，安装固定装置时，应确保其稳定性和牢固性，以避免在使用过程中出现松动或倾斜的情况。
此外，在安装过程中，应确保所有连接件牢固可靠，并定期检查维护，以确保其长期稳定性和可靠性。
综上所述，安装空气炮的措施需要综合考虑工作区域的特点和要求。
通过选择合适的安装位置和固定方式，可以确保空气炮能够有效地清除工作区域中的污染物，并提供一个清洁和安全的工作环境。
对于未来的改进，我们可以进一步研究和开发更先进的安装措施，以提高空气炮的使用效果和效率。
1.2文章结构文章结构部分的内容可以包括以下内容：文章结构是指整篇文章的组织框架，它决定了文章的逻辑顺序和段落之间的关系，使读者能够更好地理解和吸收文章的内容。
一个良好的文章结构能够使文章更具条理性和可读性。
在本篇文章中，我们将按照以下结构进行展开：1. 引言：通过引入空气炮的作用和重要性，引起读者的兴趣，并简要介绍本篇文章的目的和内容。
2. 正文：2.1 安装位置选择：讨论选择空气炮安装位置的要点和原则，如需要考虑的空间限制、工作环境、施工方便性等因素。
2.2 安装固定方式：介绍安装空气炮时的固定方式和具体步骤，包括支架的选择、固定螺栓的安装和紧固力度的控制等。
濮阳市鸿宇压力容器有限公司空气炮安装使用说明书执行标准：GB150TSGROO3-2007制造许可证：TS-2011出版日期：2008年9月感谢您选购本公司产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
目录1、主要用途及适用范围 (1)2、产品特点 (1)3、工作原理 (2)4、空气炮安装示意图 (3)5、KQP-B 型空气炮外形图 (4)6、KQP—B型空气炮技术参数 (5)7、空气炮安装图 (6)8、技术参数 (7)9、安装技术要求 (7)10、附件组装图 (8)11、空气炮安全操作规则 (9)12、空气炮的维护与保养 (10)13、故障分析与排除 (11)14、使用安全禁止事项 (12)15、售后服务 (13)16、质量承诺 (13)主要用途及适用范围物料在料仓内滞留起拱，已成为各种类型的料仓不可避免的共同弊病。
要改善料仓内物料的流动性，以最安全、最节能、最迅速的方法破除料仓起拱、堵塞、粘仓，保持生产过程的连续性，就必须设置最先进、最理想的破拱助流装置。
原煤仓堵塞是火力发电厂经常遇到的问题，对原煤仓有很大危害，轻者引起磨煤机出力下降，重者引进自燃，甚至爆炸。
我公司生产的空气炮、疏松机等疏通设备目前已在多家电厂使用，实际清堵效果理想，自动化程度高，维修工作量极少。
代替了人工捅捣、炸药爆炸、机械震动、滑磨板等一些效果差、不安全且耗资大的破拱助流办法。
不仅降低了劳动强度，确保了生产安全，还给企业带来了无形的经济效益。
无公害，无污染，是目前世界上公认的最先进、最经济、最理想、最环保、最安全的破拱助流设备。
产品特点*快速喷爆，有效破坏架桥，解决堵塞问题；* 组合空气炮，作用力大，* 静音动作，噪音低；无污染;* 无泄漏设计，有效利用能量；* 不会压缩料桶内原料；* 最低限的维护保养：简单移动部件、无马达、无轴承、无需润滑；* 强而有力的喷爆力；有效范围广；* 弹簧复位，确保活塞喷爆后立即复位，以阻挡料桶内脏污物质反串入空气炮；* 使用寿命长；一年内炮体内部免维护新型空气炮工作原理空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到—时,透过电动式(或手动式)气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续;S进气管道 S’空气炮专用快速排气阀 B活塞 C 排气管 D筒体1、打开进气阀门，空气通过S进入炮体，由于活塞通过复位装置始终封闭排气口，活塞后部与炮体内相通，产生气压平衡。
H —1 —濮阳市鸿宇压力容器有限公司版权所有2、空气炮专用快速排气阀通电工作打开排气孔O，缸套中的空气顺利排出。
缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管C，筒体内的压缩空气瞬间排出，冲击物料.空气炮安装示意图（图表3）H —2 —濮阳市鸿宇压力容器有限公司版权所有6KQP-B （代表的意义）型空气炮外形图（图表4）LD B 排水孔安全阀接口螺纹ZG3/8A喷爆口G电磁快速排气阀连接口φD进气口K进气口K电磁快速排气阀连接口注：KQP — □罐体公称容积：（L ）产品类型代号：（“空气炮”的每个字的第一个汉语拼音大写字母）技术特性表设计压力Mpa工作介质空气/氮气 主体材质 Q235-B/16MnR腐蚀裕量mmKQP—B型空气炮技术参数（图表5）型号容积LLmmAmmΦDmmΦGmmCmmBmmDmmK工作压力MPa工作温度℃冲击力N爆炸能量kgfm重量kgKQP-B-50 50 472 570 400 89 226 160 280 G1/2 -- +120 1200～3000 8800 43 KQP-B-75 75 641 570 400 89 226 320 280 G1/2 -- +120 2500～6600 10200 49 KQP-B-100 100 877 570 400 89 226 400 280 G1/2 -- +120 3400～7600 14300 57 KQP-B-150 150 853 670 500 108 270 400 320 G1/2 -- +120 3700～8000 21500 71 KQP-B-200 200 1107 670 500 108 270 400 320 G1/2 -- +120 4500～10000 40800 81 KQP-B-300 300 1171 772 600 108 330 700 350 G1/2 -- +120 5100～17500 68000 107 KQP-B-500 500 1428 876 700 108 365 700 350 G1 -- +120 13800～28700 88000 197H — 4 —濮阳市鸿宇压力容器有限公司版权所有7空气炮安装图（图表6）平支架63×63角钢60°尽最短斜支撑63×63角钢900m m150φD(内径)D R喷爆口GC炮体排水塞应向下便于排水。
若炮体距地面或操作平台过高不便操作时可引出管路至便于操作处装一阀门，确保定期排水。
BD4×φA 根据孔径配螺栓技 术 参 数（图表7）产品型号 ФD ФG D B R C ФA KQP-B-50 400 89 280 160 425 210 18 KQP-B-75 400 89 280 200 425 210 18 KQP-B-100 400 89 320 400 445 210 18 KQP-B-150 500 108 320 400 495 265 18 KQP-B-200 500 108 320 600 495 265 18 KQP-B-300 600 108 350 500 561 330 20 KQP-B-50070012540070063638020安装技术要求1、 安装时喷射接管（仓内部分）应向下布置，其角度与水平线应不小于15°；2、 气动控制时，炮体与气动控制阀之间的距离不得超过15米；3、气源各个接头部位及管路不得漏气。
使用的压缩空气必须是过滤的、稳定的、干燥的。
最大工作压力不得超过，最小工作压力不得低于；4、炮体排水塞应向下，便于排水。
若炮体距地面或操作平台过高不便操作，且气源H — 6 — 濮阳市鸿宇压力容器有限公司 版权所有水分过大，可拆下排水塞引出管路至便于操作处装一阀门，确保定期排水；5、进气控制球阀应安装在便于操作的位置；6、空气炮未稳固在料仓上之前，切勿随意放炮；7、热态设备上，炮体与热态设备应保持不小于的距离，环境温度应低于＋80℃；8、环境温度低于-10℃时，应采取保温措施；8、空气炮专用电磁快速排气阀额定电压交流220V、消耗功率15W、启动时22VA；（井下使用时，要注明使用防爆型电磁阀，工作电压可选用127V或24V，）10、除注明外、焊接、接头形式与尺寸符合GB985-968-88规定，焊接高度等于较薄件厚度，并全部连接焊。
11、安装时要保证底托角钢上面平整且远离仓的一端要高出近离仓的一端不小于10%；12、本设备安装完毕后应对支架部分彻底除锈，并涂底漆和面漆。
H — 7 —濮阳市鸿宇压力容器有限公司版权所有附件组装图（图表8）11H — 8 —濮阳市鸿宇压力容器有限公司版权所有空气炮安全操作规则为了充分发挥空气炮使用的性能，达到破拱清堵助流的目的，正确的操作与良好维护是极其重要的。
空气炮压缩空气供给系统应采用集中供气，确保压力的稳定与气源损失达到最小化。
一、操作程序空气炮安装完毕后，应认真检查，无问题后，向空气炮充气，并进行密封检查，合格后方可进行空试，试放时应逐步升至正常工作压力。
1、空气炮应有专人负责，切不可随意操作；2、空气炮操作前应确保给料机及料仓闸门已启动或打开；3、使用前应检查料仓内堵塞位置，然后根据料仓堵塞具体情况分台分层释放；4、空气炮释放应从最下层开始，依次向上，间隔时间应在10秒以上。
避免上层物料把下层物料夯实；5、手动控制时，操作按钮的时间应在不低于1秒。
同一台空气炮两次操作时间的间隔应在60秒以上；6、使用前应检查炮体内压力应达到以上，（工作压力—）；7、不可在物料正常流动的情况下启动空气炮，避免将物料夯实，造成物料堵塞；8、环境温度低于-20℃后，不可向空气炮内充气使用；二、安全注意事项1、使用时，人员要远离料仓落煤口；2、如需在料仓内进行人工清料或其他维护作业时，应确保，总进气阀已关闭，炮体内无压缩空气，控制电源已断开；3、空气炮维护保养时，应确认炮体内无压缩空气，控制电源已断开；4、空气炮未稳固在料仓上之前，切勿随意试放；空气炮的维护与保养H — 9 —濮阳市鸿宇压力容器有限公司版权所有为有效地延长空气炮的使用寿命，排除因使用不当而造成的停用隐患。
空气炮在使用中应进行必要的维护检查。
月检：1、检查全部空气管道及连接处是否松动漏气；2、检查全部气动元件工作是否正常、灵活；3、检查空气炮各个法兰的连接螺栓，是否松动，应及时进行紧固；半年检：1 、进行全面外观检查，空气炮有无结构损伤。
2 、关闭空气炮气源，释放炮内气体，卸掉放水塞或打开排污阀排出内部全部积水，然后再把放水塞原处拧紧。
3、检查空气炮的吊挂、支撑装置的焊接处，固定是否有损坏，螺栓是否有松动等不正常现象。
4、正常操作时，如发现空气炮漏气，需清理或更换石棉垫或活塞。
此项工作应注意：首先关闭气源，停止供气，释放炮内气体，从炮筒上取下活塞进行清理，更换配件。
无论是清理还是更换配件，只要活塞从炮筒中取出，都应更换新的石棉垫。
安装前活塞应在两道密封环之间，均匀涂上3号钙基润滑脂，安装必须小心，不得擦伤密封垫或划上刻痕。
5 、检查安全阀是否能够在规定压力下正常开启。
6 、检查全部接线，有无松动、磨损或断裂现象。
完成上述检查后，重新接上所有空气管路和电源，检查各部联接正确可靠后，方可投入使用。
7、使用满半年时间的空气炮，应对排气总成内部的活塞及缸套进行清洗，并加注润滑油（维护方法：首先拆掉固定法兰与盲板用的8条螺栓，然后取下盲板，将缸套与活塞同时从跑体内部取出，在地面上将活塞从缸套内取出，用煤油对缸套内部及活塞整体进行清洗，检查活塞上的两道密封环的老化程度，若发现出现掉块、断裂或在缸套内不能进行密封；应更换密封环，清洗或更换完零部件后，应在两道密封环之间，均匀涂上3号钙基润滑脂，装入缸套内部，更换缸套两侧的密封垫，最后按照拆卸过程将零部件原位安装在炮体上）；故障分析与排除现象故障原因排除方法空气炮不能充气气源管路受阻或管路漏气检修管路，保证畅通，不得漏气进气主管道泄漏查明泄漏点及时排除球阀关闭打开球阀进气主管道没有气查明原因，及时送气炮体内充满了水或污物排除水或污物空压机未启动打开空压机空气炮不能排气电磁换向阀不运作排除电、气、信号故障，检修电磁换向阀电磁换向阀装错正确连接换向阀电磁换向阀失灵清理检查失灵原因，保养维修或更换控制箱没有电控制箱电源确保有电空气炮释放能力小气压过低检查并增加气源压力空气炮充气不足适当延长充气时间炮体内有水或污物排除炮体内污物或水活塞和密封圈漏气清理更新活塞、密封圈喷射管气流阻力大降低气流阻力筒体内不存气或存气过少检查漏气原因增加气源排气管过长或弯头太多调整距离，调整安装位置气源引管出口通径小更换大通径管路空气炮充气速度慢空压机排气量小增加空压机排气量气源管路受阻查找气源受阻原因并及时排除没有气源或气压太低及时送气或增加气源压力达到额定要求空气炮不工作电源不通或开关损坏查明原因及时修复或更换电磁阀装错或失灵纠正安装位置或更换电磁阀磁头损坏更换新电磁阀H — 10 —濮阳市鸿宇压力容器有限公司版权所有使用安全禁止事项H — 11 —濮阳市鸿宇压力容器有限公司版权所有售后服务H — 12 —濮阳市鸿宇压力容器有限公司版权所有1、我方对需方工作人员进售后技术培训，便之达到使用操作、运行、保养、维护、检验之技术。
