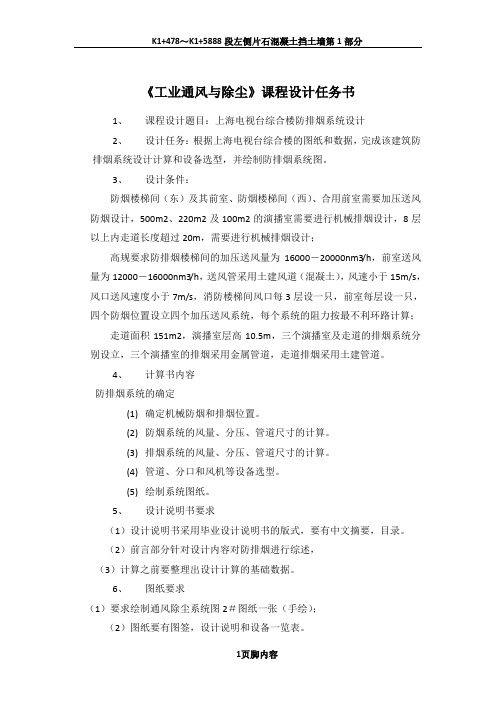

《工业通风与除尘》课程设计任务书1、课程设计题目：上海电视台综合楼防排烟系统设计2、设计任务：根据上海电视台综合楼的图纸和数据，完成该建筑防排烟系统设计计算和设备选型，并绘制防排烟系统图。
3、设计条件：防烟楼梯间（东）及其前室、防烟楼梯间（西）、合用前室需要加压送风防烟设计，500m2、220m2及100m2的演播室需要进行机械排烟设计，8层以上内走道长度超过20m，需要进行机械排烟设计；高规要求防排烟楼梯间的加压送风量为16000－20000nm3/h，前室送风量为12000－16000nm3/h，送风管采用土建风道（混凝土），风速小于15m/s，风口送风速度小于7m/s，消防楼梯间风口每3层设一只，前室每层设一只，四个防烟位置设立四个加压送风系统，每个系统的阻力按最不利环路计算；走道面积151m2，演播室层高10.5m，三个演播室及走道的排烟系统分别设立，三个演播室的排烟采用金属管道，走道排烟采用土建管道。
4、计算书内容防排烟系统的确定(1)确定机械防烟和排烟位置。
(2)防烟系统的风量、分压、管道尺寸的计算。
(3)排烟系统的风量、分压、管道尺寸的计算。
(4)管道、分口和风机等设备选型。
(5)绘制系统图纸。
5、设计说明书要求（1）设计说明书采用毕业设计说明书的版式，要有中文摘要，目录。
（2）前言部分针对设计内容对防排烟进行综述，（3）计算之前要整理出设计计算的基础数据。
6、图纸要求（1）要求绘制通风除尘系统图2＃图纸一张（手绘）；（2）图纸要有图签，设计说明和设备一览表。
设计步骤1、系统方案的确定确定机械防排烟的位置。
2、送排风和排烟的计算3、风口及风管布置与计算确定防烟系统风口或排烟系统风口管道尺寸计算4、风机、阀门设备选型(1)阀门的选择(2)风机的选型5、设计总结6、参考文献[1]陆耀庆实用供热空调设计手册（第二版）.中国建筑工业出版社，2007，1201.1225.1222.1221.1244[2]孙一坚简明通风设计手册.中国建筑工业出版社，1997，35.254.578[3]2009全国民用建筑工程技术措施暖通空调动力分册.中国计划出版社，2009，58.73[4]通风与空调施工质量验收规范.2002.9[5]05系列建筑标准设计图集_05N4_2《通风与空调工程（配件分册）》,35[6]蒋永琨高层建筑防火设计手册.中国建筑工业出版社，2000.[7]付祥钊肖益民流体输配管网（第三版），中国建筑工业出版社，2010，56[8]陆耀庆实用供热空调设计手册.中国建筑工业出版社，1993，588.593.635《工业通风与除尘》课程设计任务书1. 课程设计题目：车间除尘系统设计图为某车间的振动筛除尘系统。
车间除尘系统课程设计一、课程目标知识目标：1. 学生能理解车间除尘系统的基本原理，掌握其主要组成部分及功能。
2. 学生能描述不同类型除尘设备的特点及应用场景。
3. 学生能掌握车间除尘系统设计中涉及的关键参数及其计算方法。
技能目标：1. 学生能运用所学知识，分析车间环境，选择合适的除尘设备。
2. 学生能设计简单的车间除尘系统，并进行初步的参数计算。
3. 学生能通过查阅资料、小组讨论等方法，解决车间除尘系统设计中的实际问题。
情感态度价值观目标：1. 学生能认识到环保在生产过程中的重要性，增强环保意识。
2. 学生通过参与车间除尘系统设计，培养团队合作精神，提高沟通与协作能力。
3. 学生能关注我国环保产业发展，了解除尘技术在工业生产中的应用前景。
课程性质：本课程为工程技术类课程，旨在培养学生掌握车间除尘系统设计的基本知识和技能。
学生特点：学生具备一定的物理、化学基础知识，对工程技术类课程感兴趣，具备初步的动手能力和问题解决能力。
教学要求：结合学生特点，注重理论与实践相结合，通过案例分析、小组讨论、实践操作等方式，提高学生的设计能力和实践能力。
在教学过程中，关注学生的情感态度价值观培养，使学生在掌握知识技能的同时，形成良好的环保意识和团队合作精神。
通过分解课程目标为具体的学习成果，为后续教学设计和评估提供依据。
二、教学内容1. 车间除尘系统原理及分类- 除尘系统基本原理- 不同类型除尘设备的原理与特点2. 车间除尘系统关键参数- 粉尘特性参数及其测定方法- 除尘设备性能参数的计算与选择3. 车间除尘系统设计方法- 车间环境分析及除尘设备选型- 系统布局与管道设计- 参数计算及设备选型实例4. 车间除尘系统应用案例分析- 不同行业车间除尘系统案例- 案例分析与讨论5. 车间除尘系统发展趋势与环保政策- 环保政策对车间除尘系统的影响- 车间除尘技术的发展趋势教学内容安排与进度：第一周：车间除尘系统原理及分类第二周：车间除尘系统关键参数第三周：车间除尘系统设计方法第四周：车间除尘系统应用案例分析第五周：车间除尘系统发展趋势与环保政策本教学内容根据课程目标，结合教材章节，确保内容的科学性和系统性。
课程设计课题名称某企业生产车间除尘系统设计专业名称所在班级学生姓名学生学号指导教师目录1 前言 (1)2 车间简介 (1)3 车间除尘系统设计与计算 (2)3.1 确定除尘系统 (2)3.2 车间除尘系统风管的布置 (3)3.3 排风罩的选择 (3)3.3.1 抛光车间 (4)3.3.2 打孔车间 (4)3.4 车间风管材料和风管段面的选择 (4)3.4.1 抛光车间 (5)3.4.2 打孔车间 (5)3.5 弯头和三通 (5)3.6 净化装置及管道和风机的连接 (5)3.7 通风系统的水力计算 (8)3.7.1 抛光车间的水力计算 (8)3.7.2 打孔车间的水力计算 (13)4 结束语 (17)参考文献 (18)附录 (18)1前言在机械化工生产中，由于生产工艺的原因，难以避免的会产生各种各样的粉尘微粒或有害气体，如果工作人员长时间暴露在这些有害物质之中，就会危害人的健康，工人有可能因此患上职业病。
一旦有害物质随空气的流动扩散到周围环境中，就会使室外空气环境受到污染与破坏，危机周边环境和居民而造成更加严重的后果。
因此，工业通风对职业病的预防，环境保护及事故应急预案的制定有着及其重要的意义。
工业通风就是控制生产过程中产生的粉尘，有害气体，创造良好的生产环境和保护大气环境。
我们的除尘设计就是要以最合适的气流组织，最优化的管道敷设和最低的费用达到最好的除尘效果。
设计的内容包括风管和排风罩的布置和选择，管件的设置，以及，除尘设备和风机的选定。
2车间简介该企业生产车间如图1所示，有3个抛光间，1个打孔间。
每个抛光间有1台抛光机，每台抛光机有1个抛光轮，抛光间产生粉尘，粉尘的成分有：抛光粉剂、粉末、纤维质灰尘等（石棉粉尘）。
打孔间有2台打孔机。
抛光车间抛光的目的主要是为了去掉金属表面的污垢及加亮镀件。
抛光轮为布轮，其直径为D=200mm，抛光轮中心标高1.2m，工作原理同砂轮。
打孔车间打孔机在工作时，会产生较大颗粒的木块和刨花。
工业通风课程设计-某企业加工车间通风除尘系统设计本课程设计旨在为某企业加工车间设计一个有效的通风除尘系统。
背景包括该企业加工车间存在的通风除尘问题以及对员工健康和生产环境的影响。
目标是通过设计一个高效可靠的通风除尘系统，改善车间空气质量，为员工提供良好的工作环境，并降低粉尘和污染物对产品质量的影响。
概述工业通风的基础知识，包括通风原理、通风系统组成部分等。
工业通风是指通过机械设备，通过改变空气流动方式，控制室内温度、湿度、洁净度等参数，以满足特定工业生产过程中对环境条件的要求的一种技术。
通风系统的设计与安装，可以有效改善工作环境，提高生产效率，保护工人健康，降低污染排放，实现节能减排。
通风的基本原理是通过输入新鲜空气，替换室内空气中的有害气体，调节室内温湿度，提供良好的工作环境。
通风系统主要由以下几个部分组成：进风口：通风系统的起始部分，通过进风口输入新鲜空气。
进风口应位于车间远离污染源的地方，可以通过过滤设备过滤空气中的颗粒物。
进风口：通风系统的起始部分，通过进风口输入新鲜空气。
进风口应位于车间远离污染源的地方，可以通过过滤设备过滤空气中的颗粒物。
送风管道：将新鲜空气从进风口输送到加工车间，通过合理布置送风管道，可以确保空气流动均匀，并且把新鲜空气送到需要的位置。
送风管道：将新鲜空气从进风口输送到加工车间，通过合理布置送风管道，可以确保空气流动均匀，并且把新鲜空气送到需要的位置。
送风管道：将新鲜空气从进风口输送到加工车间，通过合理布置送风管道，可以确保空气流动均匀，并且把新鲜空气送到需要的位置。
送风管道：将新鲜空气从进风口输送到加工车间，通过合理布置送风管道，可以确保空气流动均匀，并且把新鲜空气送到需要的位置。
排风口：通风系统的出口部分，将室内的污浊空气排出车间。
排风口应位于车间相对污染源较远的地方，也可以通过过滤设备净化排出的空气。
排风口：通风系统的出口部分，将室内的污浊空气排出车间。
排风口应位于车间相对污染源较远的地方，也可以通过过滤设备净化排出的空气。
单选题1、正常生产过程中，应经常清除炉前平台流渣口和出钢区周围构筑物上的粘结物。
粘结物厚度应不超过( A )m，以防坠落伤人。
A、0.1B、0.5C、0.82、带式运输机的通廊应设走道，设单侧走道其宽度应不小于( )m,设两侧走道其宽度应不小于( )m。
CA、0.5m，0.2mB、0.8m，0.5mC、1m，0.8m3、攀登和悬空高处作业人员及搭设高处作业安全设施的人员，必须经过( )，持证上岗，并必须定期进行体格检查。
BA、专业技术培训B、专业技术培训及专业考试合格C、专业考试合格4、氧含量可能发生变化的作业中应保持必要的测定次数或连续监测，至少每( )监测一次。
如监测分析结果有明显变化，则应加大监测频率。
CA、1hB、2hC、30分钟5、压力管道定期检验分为( )和全面检验。
AA、在线检验B、局部检验C、常规检验6、( )是一种剧毒气体。
CA、氢气B、氮气C、砷化氢7、锅炉、省煤器、烟道(囱)、预热器、除尘器、冷却器、烘干机、布袋除尘箱体、破碎机、球磨机、点火器、环冷风箱等属于( )有限空间。
CA、半封闭B、密闭类C、设备类8、依据《安全生产法》的规定，矿山、金属冶炼建设项目和用于生产、储存危险物品的建设项目竣工投入生产或者使用前，应当( )对安全设施进行验收。
DA、依据国家标准和行业标准B、安全监督管理部门C、按照有关法律、行政法规的规定D、由建设单位负责组织9、电炉炉下区域、炉下出钢线与渣线地面，应保持干燥，不应有( )。
CA、废砖或积渣B、水或潮湿物C、积灰和杂物10、车间内( )管道应有导除静电接地装置。
BA、压缩空气B、氧气C、氮气11、有限空间作业应当严格遵守( )的原则。
CA、先检测、再通风、后作业B、先通风、再作业、后检测C、先通风、再检测、后作业12、消防车道的净宽度和净空高度均不应小于( )m。
BA、3B、4C、513、( )增压设备不得布置在生产车间。
BA、压缩空气B、氧气C、氮气14、工业气体中，水、空气、氧气的标准色分别为( )。
目录摘要 (3)前言 (3)1.尘区域简介 (4)2.通风系统的空间布置 (7)2.1.全面通风和局部通风方法的选择 (7)2.2.通风系统的划分 (7)2.3.局部排风罩的选择 (8)2.4.局部排风罩的种类 (8)2.5.选定局部排风罩 (8)3.1.风管布置的原则 (9)3.2.风管截面及材料的选择 (10)3.3.排风口位置的确定 (10)4.除尘器的选择 (10)5.系统轴测图 (11)6.通风管道的水力计算 (12)6.1断面尺寸及比摩阻的确定 (12)6.2局部阻力系数的确定 (13)6.3各管段阻力损失的计算 (16)6.4并联管路的阻力平衡 (17)6.5系统总阻力计算 (18)7.风机选择 (18)8.工程概预算 (19)9.结论 (19)10.参考文献 (19)摘要本次课程设计主要是为金属加工车间设计通风系统，根据车间情况将车间尘源分为三个区间，再计算出各个排风罩的排风量，以及系统的中的总排风量和阻力，然后根据其数据进行风机和除尘器的选择，绘制通风系统布置图，绘制通风系统轴侧图。
根据其尘源的特点、车间状况以及经济条件，比较除尘器和风机的类型，选择合适的机器，然后制定合理的通风除尘的方案，进行通风除尘系统的设计。
关键词：风量；风压；排风罩；除尘SummaryThis curriculum is mainly designed about the ventilation system for metal processing workshop. The process is as follows. At first, workshop dust source is divided into three interval according to the workshop situation. Then, draft capacity of each exhaust hood and total exhaust volume and resistance in the system are calculated. Later, according to the above data, options of the blower and precipitator are made. At last, the ventilation system layout and axonometric drawing of ventilation system are drawn. All in all, according to the characteristics of the dust source, workshop situation and economic condition, the right machine is firstly choosed with types of blower and precipitator taken into consideration, then the reasonable ventilation dust removal scheme is made, and at last, the ventilation and dust removal system is designed.Keywords: wind：pressure; exhaust hood; dust前言随着城市现代化的快速发展和人们生活水平的不断提高，室内外空气污染物的控制技术不仅在改善民用建筑和生产车间的空气条件、保护人们身体健康、提高劳动生产率方面起着重要的作用，而且还在许多工业部门起着保证生产正常进行，提高产品质量起着重要的作用。
目录一、设计目的 (2)二、绪论 (2)三、管道设计原始资料 (4)四、设计计算 (4)五、系统保温 (6)六、管道材料选择 (6)七、热补偿设计.................................................. ..7八、课程设计小结............................................ .. (7)九、参考文献 (7)某金属冶炼车间除尘系统中的管道设计1、设计目的课程设计的目的在于进一步巩固和加深课程理论知识，并能结合实践，学以致用。
本设计为某金属冶炼车间的净化系统中的管道设计，能使自己得到一次综合训练，特别是：1、工程设计的基本方法、步骤，技术资料的查找与应用；2、基本计算方法和绘图能力的训练；3、综合运用本课程及其有关课程的理论知识解决工程设计中的实际问题；4、熟悉、贯彻国家环境保护法规及其它有关政策。
2、绪论金属管道种类繁多、数量大，使用工况千差万别。
我国不同行业采用不同的应用标准体系，标准之间差别很大。
当然，由于金属管道的工况，如温度、压力、介质、环境等不同，标准有差距是客观存在的。
例如，电力电站管道高压、高温、蒸汽介质居多；石化、石油管道受压、腐蚀介质居多；化工行业管道还有剧毒介质（如氯气）；机械行业压力容器，按使用情况及工况分成低压、中压、高压、超高压，按容器类别分成第一类压力容器、第二类压力容器、第三类压力容器。
船舶管道有高压的蒸汽管道、主机冷却的海水管道（承压及受腐蚀）、污水管道（承压及受高温）、燃油输送管道、压缩空气管道等，在不同的工况条件下运行。
以下择要介绍一些基本标准。
1、压力管道分类1. 压力管道的定义压力管道是指在生产、生活中使用的可能引爆或中毒等危险性较大的特种设备及管道。
①输送GB5044①《职业性接触毒物性危害程度分级》中规定的毒性程度为极度危害介质的管道。
②输送GB5016②《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道。
③最高工作压力不小于0.1MPa（表压，下同），输送介质为气（汽）体及液化气体的管道。
④最高工作压力不小于0.1MPa，输送介质为可燃、易焊、有毒以及有腐蚀性或高温工作温度不小于标准沸点的液体管道。
⑤上述四项规定管道的附属设施（弯头、大小头、三能、管帽、加强管接头、异径短管、管箍、仪表管、嘴、漏斗、快速接头等管件；法兰、垫片、螺栓、螺母、限流孔板、盲板、法兰盖等连接件；各类阀门、过滤器、流水器、视镜等管道设备，还包括管道支架以及安装在压力管道上的其他设施）。
2. 压力管道分类、分级（见表1）表1 压力管道分类、分级名称类别级别工况和参数长输管道GA GA1⑴介质：有毒、可燃易爆气体，P＞1.6MPa的管道⑵介质：有毒、可燃易爆气体，DN≥300mm，输送距离≥200km的管道⑶介质：浆体中，DN≥150mm，输送距离≥50km的管道GA2⑴介质：有毒、可燃易爆气体，P≤1.6MPa的管道⑵ GA1(2)范围以外的长输管道⑶ GA1(3)范围以外的长输管道公用管道GB GB1 燃气管道GB2 热力管道工业管道GC GC1⑴ GB5044标准中，毒性程度为极度危害介质的管道⑵ GB50160、GBJ16标准中规定的火灾危险性为甲、乙类可燃气体或甲类可燃气体介质，且P≥4.0MPa的管道⑶输送流体介质，且P≥10.0MPa的管道GC2⑴输送GB50160、GBJ160标准中规定的火灾危险性为甲、乙类可燃气体或甲类可燃气体介质，且P＜0.4MPa的管道⑵流体介质：可燃、有毒，P＜4.0MPa，t≥400℃的管道⑶流体介质：不可燃、无毒，P＜10MPa，t≥400℃的管道⑷流体介质： P＜10.0MPa，t＜400℃的管道3. 管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类。
压力管道标准见表2。
法兰标准见表3。
表2 压力管道标准分类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，表3 法兰标准分类欧式法兰（以200℃为计算基准温度）美式法兰（以430℃为计算基准温度）规格PN－压力等级压力等级：PN0.1,PN0.25,PN0.6,PN1.0,PN1.6,PN2.5,PN4.0,PN6.3,PN10.0,N16.0,压力等级：PN2.0(CL150),PN5.0(CL300),PN6.8(CL400),PN10(CL600),PN15.0(CL600),PN25.0,PN40.0 PN25(CL1500),PN42.0(CL2500)注：对于CL150(150lb级)是以300℃作计算基准温度。
从表2、表3可知，无论是管子还是法兰，两个系列均不能混合使用。
3、管道设计原始资料气体中颗粒物占8.0%，颗粒粒径范围：0-1.5；1.5-2.5；2.5-3.0；3.0-5.0；5.0-6.0；6.0-8.0。
分别为80；140；160；250；200；50个。
气体中颗粒物占8.0%，允许的排风速度最大1.0m/s；车间有3个，相距10m。
烟气粘度：2.4×10－5pa.s烟气温度：25℃允许罩内最大负压：25Pa；允许压力损失：1000pa烟气密度：1.18kg/m3烟气真密度：2.2g/cm3排放标准（标准状况下）：200㎎/L环境温度：-5℃当地气压：100KPa净化系统布置场地在车间北侧20-25米以内4、设计计算管段①据q v,1=5040m ³／h,v=16m/s,得d=334㎜,λ/d=0.0598实际流速v=Q/π(d/2)²=16.0m/s动压ρν²／2=151.0pa则摩擦压力损失为△pι1=ι1·λρv²／2d=90.3pa集气罩1：ξ1=0.12；90º弯头，ξ=0.25；90º直流三通，ξ=0.4∑ξ=0.12+0.25+0.4=0.77则局部压力损失为△P m1=∑ξρν²／2=116.3pa管段②据q v,2=10080m³／h, v=16m/s，得d=472㎜,λ/d=0.0424实际流速v=Q/π(d/2)²=16.0m/s动压ρν²／2=151.0pa则摩擦压力损失为△pι2=ι2·λρv²／2d=64.0pa集气罩2：ξ2=0.12；90º直流三通，ξ12=0.4；90º直流三通，ξ23=0.4∑ξ=0.12+0.4+0.4=0.92则局部压力损失为△P m2=∑ξρν²／2=138.9pa管段③据q v,3=15120m ³／h, v=16m/s，得d=578㎜,λ/d=0.0346实际流速v=Q/π(d/2)²=16.0m/sº动压ρν²／2=151.0pa则摩擦压力损失为△pι3=ι3·λρv²／2d=52.4pa集气罩3:局部压力损失为合流三通对应总管动压的压力损失。
其局部压力损失系数ξ=0.11；除尘器压力损失为545pa则局部压力损失为△P m3=∑ξρν²／2+545=579.7pa管段④：q v,4= q v,3=15120m ³／h,选择管径d=578㎜,λ/d=0.0346实际流速v=Q/π(d/2)²=16.0m/s动压ρν²／2=151.0pa则摩擦压力损失为△pι4=ι4·λρv²／2d=26.2pa该管段有90º弯头两个，ξ=0.25则局部压力损失为△P m4=∑ξρν²／2=75.5pa管段⑤：q v,5= q v,4=15120m ³／h, d=578㎜,λ/d=0.0346实际流速v=Q/π(d/2)²=16.0m/s动压ρν²／2=151.0pa则摩擦压力损失为△pι5=ι5·λρv²／2d=146.3pa该管段局部压力损失主要包括通风机进出口及排风口伞形风帽的压力损失，若通风机入口处变径管压力损失忽略不计，通风机出口ξ=0.1（估计），伞形风帽ξ=1.3∑ξ=1.4则局部压力损失为△P m5=∑ξρν²／2=211.4pa并联管路压力平衡：△P1=△pι1+△P m1=90.3+116.3=206.6pa△P2=△pι2+△P m2=64.0+138.9=202.9pa△P3=△pι3+△P m3=52.4+579.7=632.1pa①②（△p1－△p2）／△p1=1.8％＜10％节点压力平衡；①③（△p3－△p1）／△p3=67.3％＞10％节点压力不平衡，采用调整管径方法，进行压力平衡调节调整后管径为d1=d(△P1／△P3)º`²²³=259.7㎜圆整管取径d1=260㎜②③（△p3－△p2）／△p2=67.9％＞10％节点压力不平衡，采用调整管径方法，进行压力平衡调节调整后管径为d2=d(△P2／△P3)º`²²³=365.5㎜圆整管取径d2=366㎜除尘系统总压力损失：△P=△P3＋△P4＋△P5=632.1+（26.2+75.5）+(146.3+211.4)=1091.5pa 5、系统保温1.管道系统保温材料选择矿渣棉及玻璃棉制品，用于管道保温时采用管壳形式；阀门等管件也可用毡类材料保温。
