某小型铸造车间除尘系统设计(1)

目录1 绪论 (1)1.1 课程设计的目的 (1)1.2 课程设计的任务 (1)1.3设计的内容 (1)1.4 设计课题与有关数据 (2)2 集气罩的设计 (5)2.1 集气罩 (5)2.2 设计计算 (5)3 管道、弯头及三通的设计 (7)3.1 管道的设计 (7)3.2 集气罩和弯头的确定 (8)3.3 三通的确定 (8)4 阻力平衡校核 (9)4.1 设计说明 (9)4.2 管段①的阻力计算 (9)4.3 管段②的阻力计算 (9)4.4 管段③的阻力计算 (9)4.5 管段④的阻力计算 (10)4.6 管段⑤的阻力计算 (10)4.7 并联管压力平衡 (10)4.8系统总压力损失 (11)5 风机、电机选择及计算 (12)6 厂房设计 (14)7 设计小结 (15)参考文献 (16)附录 (17)图1 车间除尘系统平面布置图 (17)图2 立面布置图 (17)图3 轴测图 (17)1 绪论1.1 课程设计的目的课程设计的目的在于进一步巩固和加深课程理论知识，并能结合实践，学以致用。

本设计为车间除尘系统的设计，能使学生得到一次综合训练，特别是：1、工程设计的基本方法、步骤，技术资料的查找与应用；2、基本计算方法和绘图能力的训练；3、综合运用本课程及其有关课程的理论知识解决工程中的实际问题；4、熟悉、贯彻国家环境保护法规及其它有关政策。

1.2 课程设计的任务学生在有限的时间内，必须在老师的指导下独立、全面地完成此规定的设计。

其内容包括：1、设计说明书和计算书各一份；2、平面布置图一份；3、立面布置图一份；4、轴侧图一份。

1.3设计的内容1、罩的设计控制点速度Vx的确定；集气罩排风量、尺寸的确定。

2、道的初步设计管内流速的确定；管道直径的确定；弯头设计；直管长的确定；三通的设计计算。

3、损平衡计算分段计算；压力校核。

4、压损计算5、风机、校核6、机选择、校核7、有关说明1.4 设计课题与有关数据1、设计题目：车间除尘系统设计；2、课题已知条件；a 车间面积与两台产生污染设备的位置，见附图。

目录风管 (8)其他设备...................., (8)某车间除尘系统设计第1章课程设计任务书一、目的：课程设计的目的在于进一步巩固和加深课程理论知识，并能结合实践，学以致用。

本设计为车间除尘系统的设计，使学生得到一次综合训练。

特别是：1．工程设计的基本方法、步骤，技术资料的查找与运用；2．基本计算方法和绘图能力的训练；3．综合运用本课程及其有关的理论知识，解决工程中的实际问题；4．熟悉、贯彻国家环境保护法及其有关政策。

二、任务与要求学生在限定时间内，必须在老师指导下独立、全面地完成此规定的设计。

其内容包括：1．设计说明书一份，设计计算书一份2．平面布置图一份3．立面布置图一份4．轴侧图一份三、设计内容1．集气罩的设计控制点控制速度V的确定集气罩排风量、尺寸的确定2．管道的初步设计管内流速确定管道直径确定弯头设计直管长确定三通设计计算3．压损平衡计算分段计算压力校核4．总压损计算5．选风机、校核6．电机选择、校核7．车间大门设计四、设计课题与有关数据1．设计题：某车间除尘系统设计说明：本设计为新建项目进行设计。

项目设计完成后的验收标准有：《大气污染物综合排放标准》GB16297-96表2中二级标准；《工业企业设计卫生标准》TJ36-79车间空气中有害物质的最高容许浓度标准；2．课题已知条件a.车间面积与两台产生污染设备的位置见附图一b.产生污染源设备的情况污染源：两个污染源水平放置，立方体 L × W × H 1200×600×1000(mm)操作条件：20℃污染源产生粉尘情况：污染源产生轻矿物粉尘，以轻微速度发散到尚属平静的空气中。

c.在该污染设备的顶部设计二个伞形集气罩，罩口边须距污染面积H=600mm，才操作正常。

d.管道和集气罩均用钢板制作钢管相对粗糙度 K=排气筒口离地面高12me.所用除尘器：LD14型布袋除尘器布，该布袋除尘器阻力为980Pa，长，宽，除尘器进口高度，出口高度。

铸造车间烟气净化系统设计本文介绍铸造车间烟气净化系统设计的背景和目的。

铸造车间在生产过程中会产生大量的烟气和有害气体，对工作人员和环境造成严重影响。

为了保证生产环境的安全与干净，减少对环境的污染，烟气净化系统的设计变得至关重要。

烟气净化系统的设计旨在通过收集、处理和过滤烟气中的有害物质，从而净化烟气排放。

该系统应具备高效、可靠的过滤功能，能够有效去除烟尘、有害气体和颗粒物。

此外，烟气净化系统还应考虑能耗、维护成本和操作安全等方面的因素。

通过本文的介绍，读者将了解铸造车间烟气净化系统设计的基本原理和关键技术要求。

同时，将介绍一些常用的烟气净化设备和系统配置，以提供参考和指导。

烟气净化系统设计应满足以下要求：排放标准：符合国家和地方的相关法规和环保要求，确保烟气排放不超过规定的限值。

处理效率：能有效地去除烟气中的有害物质，达到设定的处理效率要求。

设备可靠性：确保净化设备的稳定性和可靠性，长时间运行不间断。

经济性：设计方案要考虑到投资成本、运行成本和维护成本，尽量降低整体成本。

工艺适应性：考虑到铸造车间的工艺特点和生产需求，确保净化系统能适应不同工艺条件下的烟气处理。

安全性：设计考虑到设备操作和维护的安全性，确保运行人员和维修人员的人身安全。

本文将提出一个或多个铸造车间烟气净化系统设计方案，并针对每个方案进行详细说明和分析，包括净化设备的选择、排放管道布局等。

方案一说明方案一是基于目前市场上广泛应用的湿式烟气净化技术。

该方案主要包括以下几个步骤：采集烟气：通过管道将铸造车间的烟气引入净化系统。

前处理：在进入净化设备之前，通过预处理步骤去除大颗粒物质和一些可燃杂质。

净化设备选择：选择适合铸造车间烟气净化的湿式净化设备。

根据实际情况，可以选择湿式电除尘器或湿式床塔等设备。

净化效率测试：对所选择的净化设备进行净化效率测试，确保系统的稳定性和有效性。

排放管道布局：设计合理的排放管道布局，确保排放的烟气符合环保标准。

1 序言1.1铸造车间的污染及其除尘状况的概述1.1.1研究目的和意义铸造是现代机械制造工业的基础工艺之一，因此铸造机械业的发展标志着一个国家的生产实力。

我国目前已经成为世界铸造机械大国之一，在铸造机械制造行业近年来取得了很大的成绩。

我国是铸造大国，在十五期间，随着国民经济的高速发展．我国铸件年产量一直居世界铸件生产大国榜首。

从数量上来看．整个形势是喜人的．但铸造生产的粗放特征没有得到根本改变。

据报道，冲天炉配备有效环保设施的不到总数的5％．采用手工造型为主的铸造厂占90％～95％：现场环境恶劣、作业条件差、技术落后、粗放式生产的铸造企业占90％以上。

我国铸造业环境问题尤其表现在对自然资源的超量消耗上．有“资源漏斗”的说法。

可以看出，铸造产业的除尘是非常有必要的。

一个合理的除尘系统，能让除尘的效率大大提高，不仅能让铸造车间环境大大改善，对车间以外的环境也能起到保护作用。

除尘技术的好坏也能体现一国铸造技术的好坏。

1.1.2中国铸造业现状及铸造车间污染情况近年来．我国铸造业获得了飞跃式的发展，从2000年至2003年．中国铸件产量跃居世界首位。

从2003年至今，中国铸件产量依旧保持持续增长。

并且。

整个世界都在从中国寻求更多的铸件毛坯及含有铸件的终端制品。

这种趋势在近期内有可能将继续保持并保证中国铸造业的持续繁荣。

但在铸造业繁荣的背后。

也存在着形势严峻的一面。

有资料表明。

我国铸造生产中。

材料和能源的投人之比可占到产值的55％到70％。

能源环境的制约以及国际铸造科技竞争加剧和知识产权的保护强化．已成为我国铸造业发展的瓶颈．发展节约环保型、科技创新型铸造之路刻不容缓。

我国铸造生产中。

材料和能源的投人占产值的55％～70％。

我国每产1 t铸件。

约散发50 kg粉尘．熔炼和浇注工序排放废渣300 kg、废气1 000 m3造型和清理工序排废砂1．3～1．5 t。

每年排污物总量：废渣300万t、废砂近1 650万t、废气110亿m314若从2004年开始按照平均发展速度向前发展，可以预测至2020年各年的铸件产量。

目录第1章课程设计任务书.................................................. - 3 -第2章局部排风除尘系统的组成.................................... - 6 -2.1 集气罩 ................................................... 错误!未定义书签。

2.2 除尘设备 ............................................... 错误!未定义书签。

2.3 风机 ....................................................... 错误!未定义书签。

2.4风管 (8)2.5其他设备...................., (8)第3章除尘系统设计计算................................................ - 8 -3.1 集气罩的设计计算.......................................................... - 8 -3.1.1集气罩的集气原理 ............................... 错误!未定义书签。

3.1.2 集气罩的设计 ................................................................. - 8 -3.1.3 集气罩设计小结 ........................................................... - 10 -3.2管道的设计 ..................................................................... - 10 -3.2.1管道设计的原则 ............................................................ - 11 -3.2.2管道分段计算 ................................................................ - 11 -3.2.3并联管路压力平衡计算 ....................... 错误!未定义书签。

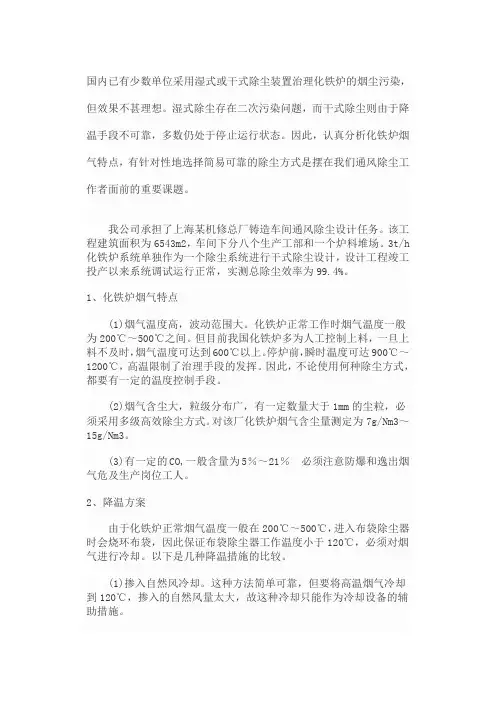

国内已有少数单位采用湿式或干式除尘装置治理化铁炉的烟尘污染，但效果不甚理想。

湿式除尘存在二次污染问题，而干式除尘则由于降温手段不可靠，多数仍处于停止运行状态。

因此，认真分析化铁炉烟气特点，有针对性地选择简易可靠的除尘方式是摆在我们通风除尘工作者面前的重要课题。

我公司承担了上海某机修总厂铸造车间通风除尘设计任务。

该工程建筑面积为6543m2，车间下分八个生产工部和一个炉料堆场。

3t/h 化铁炉系统单独作为一个除尘系统进行干式除尘设计，设计工程竣工投产以来系统调试运行正常，实测总除尘效率为99.4%。

1、化铁炉烟气特点(1)烟气温度高，波动范围大。

化铁炉正常工作时烟气温度一般为200℃～500℃之间。

但目前我国化铁炉多为人工控制上料，一旦上料不及时，烟气温度可达到600℃以上。

停炉前，瞬时温度可达900℃～1200℃，高温限制了治理手段的发挥。

因此，不论使用何种除尘方式，都要有一定的温度控制手段。

(2)烟气含尘大，粒级分布广，有一定数量大于1mm的尘粒，必须采用多级高效除尘方式。

对该厂化铁炉烟气含尘量测定为7g/Nm3～15g/Nm3。

(3)有一定的CO,一般含量为5％～21％必须注意防爆和逸出烟气危及生产岗位工人。

2、降温方案由于化铁炉正常烟气温度一般在200℃～500℃，进入布袋除尘器时会烧环布袋，因此保证布袋除尘器工作温度小于120℃，必须对烟气进行冷却。

以下是几种降温措施的比较。

(1)掺入自然风冷却。

这种方法简单可靠，但要将高温烟气冷却到120℃，掺入的自然风量太大，故这种冷却只能作为冷却设备的辅助措施。

(2)直接喷雾冷却。

这种方法热交换率高，较为经济。

但雾滴不完全蒸发时水滴会粘附管道，布袋除尘器会产生堵塞、结露和腐蚀。

(3)水冷套管冷却。

这种方法是利用辐射，但传热效率低，需要面积大，宜作为一种辅助设施。

(4)热交换冷却器冷却。

这种方法是利用辐射、对流的方式进行热交换，冷却介质有空气和水两种。

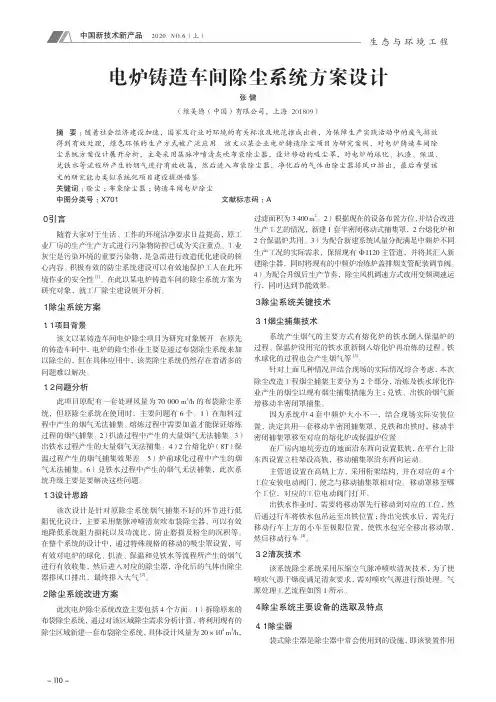

- 110 -生 态 与 环 境 工 程０　引言随着大家对于生活、工作的环境洁净要求日益提高，原工业厂房的生产生产方式进行污染物防控已成为关注重点。

工业灰尘是污染环境的重要污染物，是急需进行改造优化建设的核心内容。

积极有效的防尘系统建设可以有效地保护工人在此环境作业的安全性[1]。

在此以某电炉铸造车间的除尘系统方案为研究对象，就工厂除尘建设展开分析。

１　除尘系统方案１．１　项目背景该文以某铸造车间电炉除尘项目为研究对象展开。

在原先的铸造车间中，电炉的除尘作业主要是通过布袋除尘系统来加以除尘的，但在具体应用中，该类除尘系统仍然存在着诸多的问题难以解决。

１．２　问题分析此项目原配有一套处理风量为70 000 m 3/h 的布袋除尘系统，但原除尘系统在使用时，主要问题有6个。

1）在加料过程中产生的烟气无法捕集。

熔炼过程中需要加盖才能保证熔炼过程的烟气捕集。

2） 扒渣过程中产生的大量烟气无法捕集。

3）出铁水过程产生的大量烟气无法捕集。

4）2台熔化炉（8T）保温过程产生的烟气捕集效果差。

5）炉前球化过程中产生的烟气无法捕集。

6）兑铁水过程中产生的烟气无法捕集，此次系统升级主要是要解决这些问题。

１．３　设计思路该次设计是针对原除尘系统烟气捕集不好的环节进行低阻优化设计，主要采用集脉冲喷清灰吹布袋除尘器，可以有效地降低系统阻力损耗以及功流比，防止磨损及粉尘的沉积等。

在整个系统的设计中，通过特殊规格的移动的吸尘罩设置，可有效对电炉的球化、扒渣、保温和兑铁水等流程所产生的烟气进行有效收集，然后进入对应的除尘器，净化后的气体由除尘器排风口排出，最终排入大气[2]。

２　除尘系统改进方案此次电炉除尘系统改造主要包括4个方面。

1）拆除原来的布袋除尘系统，通过对该区域除尘需求分析计算，将利用现有的除尘区域新建一套布袋除尘系统，具体设计风量为20×104 m 3/h，过滤面积为3 400 m 2。

2）根据现在的设备布置方位，并结合改进生产工艺的情况，新建1套半密闭移动式捕集罩，2台熔化炉和2台保温炉共用。

铸 造 车 间 除 尘 系 统 计 算 书姓名：冯 震 学 号：0805791106 班 级：建 环 083 指导老师：程 向 东目录一、工程设计概况 (3)二、除尘系统的划分与管道设计的水力计算 (3)三、除尘设备与除尘风机的选择 (10)四、水力平衡计算 (12)五、方案的建议 (13)一、工程设计概况该工程为某铸造车间的除尘系统设计，厂房建筑面积为4606㎡，内空间高度为9m ，工作区域分为清理工部与砂处理工部。

其中清理工部布有4台橡胶履带抛丸清理机，每台排风量为5500m ³/h 。

砂处理工部布有3台鳄式破碎机，每台排风量为6000m ³/h ，一台金属履带抛丸清理机，排风量为8000m ³/h ，一台球铁破碎机，排风量为8500m ³/h 。

系统总的排风量为56500m ³/h 。

铸造车间清理工部、砂工部在生产状态下如果不进行控制，粉尘浓度可超过国家标准40~489倍，工人无法在此条件下生产。

国家卫生标准规定，含有10%以上2i O S 的粉尘为2mg ／m ³，含有l0% 的2i O S 粉尘为l0mg ／m ³。

二、除尘系统的划分与管道设计的水力计算A.除尘系统的划分该车间的清理工部与砂处理工部跨度不大，工作班次一致，要求的除尘设备在砂处理工部的区域内，考虑经济情况及以上因素，两个区域共一个系统。

整个系统除尘风机设定为一台，另选一台旋风除尘器和一台袋式除尘器。

B.管道设计的水力计算风速：由于车间空气中含有沙尘及型砂，故水平管道风速选定为17.5m/s ，垂直风管风速为16m/s 。

系统管路的布置见下图。

管段1：Q=5500m ³/h L=13.5m V=17.5m/s沿程阻力计算：管径333.0360045.011=⎪⎪⎭⎫⎝⎛=V Q D π 取管径为330mm ，则实际s V /m 8.161=查线算图得比摩阻101=R Pa/m 沿程阻力R=a 1355.1310P =⨯局部阻力计算：1中090弯头两个17.0=ζT 字型合流三通一个：5.0480340231=⎪⎭⎫ ⎝⎛=F F 5.0480340232=⎪⎭⎫⎝⎛=F F5.011000550032==Q Q 5.031=Q Q查表85.013=ζ 局部阻力()a 5.20128.162.185.017.02222P V H =⨯⨯+⨯=∑=ρζ管段1的总压损为1P =135+201.5=336.5Pa管段2：管段2的Q.V .D 同管段1，L=7.5m 沿程阻力R=a 75105.7P =⨯ 局部阻力：090弯头一个，T 字型合流三通一个93.076.017.0=+=∑ζ 局部阻力H=157.4Pa管段2的总压损为2P =157.4+75=232.4Pa 管段3：Q=11000m ³/h L=6m V=17.5m/s经计算2D 取480，则实际3V =16.8m/s 查线算图得比摩阻m P R /a 6.53= 沿程阻力R=a 6.336.56P =⨯局部阻力计算：管段3中T 字型合流三通一个68.0580480253=⎪⎭⎫⎝⎛=F F34.0580340254=⎪⎭⎫⎝⎛=F F 33.016500550054==Q Q 67.053=Q Q 查表49.035=ζ 局部阻力为H=90Pa管段3的总压损为3P =33.6+90=123.6Pa 管段4：管段4的沿程阻力同管段2 R=75Pa局部阻力：090弯头一个，T 字型合流三通一个1.193.017.0=+=∑ζ 局部阻力H=186.3Pa管段4的总压损为=4P 186.3+75=261.3Pa 管段5：Q=16500m ³/h V=18m/s L=6m/s 经计算5D =580mm 则实际流速5V =17.4m/s 查线算图得5R =4.5Pa/m 沿程阻力：R=65.4⨯=27Pa局部阻力计算：管段5中T 字型合流三通一个77.0660580275=⎪⎭⎫⎝⎛=F F25.0660330276=⎪⎭⎫⎝⎛=F F 75.0220001650075==Q Q 25.022*********==Q Q 查表24.057=ζ 局部阻力为H=43.6管段5的总压损为P=27+43.6=70.6Pa 管段6：管段6的沿程阻力同管段2 R=75Pa局部阻力：090弯头一个，T 字型合流三通一个62.045.017.0=+=∑ζ 局部阻力H=105Pa管段6的总压损为P=75+105=180Pa 管段7：Q=22000m ³/h L=14.7m V=17.5m/s 经计算mm 6607=D 则实际流速7V =17.8 查线算图得7R =4Pa/m 沿程阻力R=4⨯14.7=56.8Pa局部阻力计算：管段7中T 字型合流三通一个44.010006602177=⎪⎭⎫⎝⎛=F F69.0100082021716=⎪⎭⎫⎝⎛=F F 39.05650022000177==Q Q 61.056500345001716==Q Q 查表05.1717=ζ 局部阻力H=193管段7的总压损为P=56.8+193=249.8Pa 管段8：Q=8500m ³/h L=8.4m V=17.5m/s 经计算=8D 410mm 则实际流速为=8V 17.9m/s 查线算图得=8R 8.2Pa/m 沿程阻力为R=8.4⨯8.2=68.9Pa局部阻力：090弯头两个17.0=ζ T 字型合流三通一个58.05404102108=⎪⎭⎫ ⎝⎛=F F 4.05403402109=⎪⎭⎫⎝⎛=F F 59.0145008500108==Q Q 4.0145006000109==Q Q 查表=810ζ0.67 局部阻力H=()a 1949.176.067.017.02222P V =⨯⨯+⨯=∑ρζ管段8的总压损为P=68.9+194=262.9Pa经计算9D =340mm 则实际流速为18.4m/s 查线算图得9R =12.5Pa/m 沿程阻力R=3.415.123.3=⨯Pa局部阻力：管段9中090弯头一个，T 字型合流三通一个72.055.017.0=+=∑ζ局部阻力为H=146.2Pa管段9的总压损为P=41.3+146.2=187.5Pa 管段10：Q=14500m ³/h L=2m V=17.5m/s 经计算10D =540mm 则实际流速为17.6m/s 查线算图得10R =4.8Pa/m 沿程阻力R=28.4⨯=9.6Pa局部阻力：T 字型合流三通一个7.064054021210=⎪⎭⎫ ⎝⎛=F F 28.064034021211=⎪⎭⎫⎝⎛=F F71.020500145001210==Q Q 3.02050060001211==Q Q 查得ζ=0.5 局部阻力H=92.9Pa管段10的总压损为P=9.6+92.9=102.5Pa 管段11：管段11的沿程阻力同管9 R=41.3Pa局部阻力：管段11中090弯头一个，T 字型合流三通一个ζ∑=0.17+0.34=0.51局部阻力H=103.5管段11的总压损为P=41.3+103.5=144.8Pa经计算12D =640mm 则实际流速为17.7m/s 查线算图得12R =4.7Pa/m 沿程阻力R=27.4⨯=9.4Pa局部阻力：T 字型合流三通一个8.072064021412=⎪⎭⎫ ⎝⎛=F F 22.072034021413=⎪⎭⎫⎝⎛=F F77.026500205001412==Q Q 23.02650060001413==Q Q 查得ζ=0.27 局部阻力H=50.8Pa管段12的总压损为P=9.4+50.8=60.2Pa 管段13：沿程阻力同管段11 R=41.3Pa局部阻力：管段13中090弯头一个，T 字型合流三通一个ζ∑=0.17+0.15=0.32局部阻力H=65Pa管段13的总压损为P=41.3+65=106.3Pa 管段14：Q=26500m ³/h L=5.1m V=17.5m/s 经计算14D =720mm 则实际流速为18.1m/s 查线算图得14R =4.5Pa/m 沿程阻力R=1.55.4⨯=23Pa局部阻力：T 字型合流三通一个77.082072021614=⎪⎭⎫ ⎝⎛=F F 24.082040021615=⎪⎭⎫ ⎝⎛=F F77.034500265001614==Q Q 3.02650080001615==Q Q 查得ζ=0.27 局部阻力H=53.1Pa管段14的总压损为P=23+53.1=76.1Pa管段15：Q=8000m³/h L=6m V=17.5m/s经计算D=400mm 则实际流速为17.7m/s15查线算图得R=8.6Pa/m15沿程阻力R=66.8⨯=51.6Pa局部阻力：管段15中090弯头一个，T字型合流三通一个∑=0.17+0.67=0.84ζ局部阻力H=157.8Pa管段15的总压损为P=51.6+157.8=209.4Pa管段16：Q=34500m³/h L=6.2m V=17.5m/s经计算D=820mm 则实际流速为18.2m/s16查线算图得R=3.8Pa/m16沿程阻力R=2.68.3⨯=23.6Pa局部阻力：T字型合流三通一个ζ=1.1局部阻力H=218.6Pa管段16的总压损为P=23.6+218.6=242.2Pa管段17、18、19的计算方法同以上步骤，在此不一一祥列，经计算管段17的总压损为231Pa 管段18的总压损为64.9Pa 管段19的总压损为33Pa三、除尘设备与除尘风机的选择A.除尘设备的选择由于厂房的除尘量较大，故选用一台旋风式除尘器作为初级过滤见下表选择XTD--20的旋风除尘器，阻力为800Pa 再选用一台袋式除尘器作为二级除尘，见下图根据风量，选取DMC--420型号的除尘器，阻力为1000Pa B.除尘风机的选择通过以上计算，得出最不利环路1-3-5-7-17-18-19的总阻力为P=336.5+123.6+70.6+249.8+231+800+64.9+1000+33=2909.4Pa 总考虑富裕值，取P=2909.4 1.15=3345.8Pa总总风量为56500m³/h 如下图风机参数故选用型号为10D 转速为1450r/m 功率为55kw四、水力平衡计算A.先计算清理工部和砂处理工部的两支管清理工部的总阻力为Q P =5.7808.2496.706.1235.3367531=+++=+++P P P P 砂处理工部的总阻力为9.7432.2421.762.605.1029.262161412108=++++=++++=P P P P P P S 则5.7809.7435.780-=-S QS P P P =0.047=4.7%<15% 表明此两支路阻力平衡。

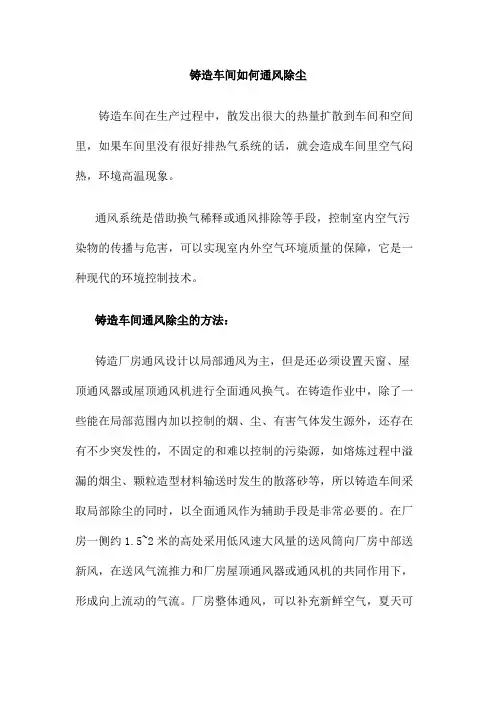

铸造车间如何通风除尘铸造车间在生产过程中，散发出很大的热量扩散到车间和空间里，如果车间里没有很好排热气系统的话，就会造成车间里空气闷热，环境高温现象。

通风系统是借助换气稀释或通风排除等手段，控制室内空气污染物的传播与危害，可以实现室内外空气环境质量的保障，它是一种现代的环境控制技术。

铸造车间通风除尘的方法：铸造厂房通风设计以局部通风为主，但是还必须设置天窗、屋顶通风器或屋顶通风机进行全面通风换气。

在铸造作业中，除了一些能在局部范围内加以控制的烟、尘、有害气体发生源外，还存在有不少突发性的，不固定的和难以控制的污染源，如熔炼过程中溢漏的烟尘、颗粒造型材料输送时发生的散落砂等，所以铸造车间采取局部除尘的同时，以全面通风作为辅助手段是非常必要的。

在厂房一侧约1.5~2米的高处采用低风速大风量的送风筒向厂房中部送新风，在送风气流推力和厂房屋顶通风器或通风机的共同作用下，形成向上流动的气流。

厂房整体通风，可以补充新鲜空气，夏天可以降低车间内的温度，增加环境的从舒适度，有效改善车间的工作环境。

铸造车间气流组织的确定原则：１、送风口应接近人员操作的地点，或者送风沿着最短的线路到达人员作业地带，保证送风先经过人员操作地点，后经污染区排至室外。

２、排风口应尽可能靠近有害物源或有害物浓度高的区域，把有害物迅速排至室外必要时进行净化处理。

３、在整个房间内，应使进风气流均匀分布，尽量减少涡流区。

铸造车间局部排风系统的划分原则：１、当两种或两种以上的气体混合后,，如不会达到爆炸或燃烧的浓度极限时，则可以合并为一个排风系统，此时不选用防爆通风机。

２、不同的生产流程以及不同时使用的生产设备，视设备的数量以及管线的长短，确定是否组合成一个系统或者设立单独系统。

凡散发剧毒性或易燃爆气体的设备和场所的均应设立单独的排风系统。

宜将同时运转、生产流程相同、粉尘性质相同而且相互距离不大的扬尘设备的吸风点合为一个系统。

３、对于易凝结的蒸汽、高温气体与颗粒状粉尘，为防止风管堵塞或两种不同有害物相混合时，可引起爆炸，燃烧，结聚凝块，或形成毒性较强的有害物，均不能合并为一个排风系统。

摘要本设计为西安市红旗铸造车间的通风除尘设计。

结合工程，查阅相关的资料，确定室内外的相关参数，校核围护结构的最小热阻，计算建筑物的围护结构耗热量及建筑内的电动设备的散热量。

根据《暖通规范》的要求，提出了通风除尘系统的设计方案，并进行管道布置。

根据工艺选择排风罩罩口形式的，并计算排风量。

确定管道断面形式及尺寸，进行水力计算，选择净化设备和风机的型号。

选择风管的管材及其安装方式。

最后进行夏季校核关键词: 热负荷，通风，除尘，水力计算ABSTRACTAThe design for the red flag foundry in xian is completed dnd ventilation dust removal are designed. Combined with engineering and accessde relevant information, the related is determined pheked.The heat comsuption of the palisade structure of the builing and the heat of the electric equipment are calculated. According to standards, the ventilation dust removal system design scheme, and piping layout is puts forword. According to the technology choice is decided , the exhaust air is calculate. Pipe section mode and dimensions,by the hydraulic calculation is decidarameters of room inside and outside. The palisade structure minimum thermal resistance is ced, purification equipment and fan models is choosed. The pipes and the installation way duct is chossed.Keywords: heating load ，ventilation，dust removal前言随着我国工业生产的快速发展，工业有害物的散发量日益增加，环境污染问题越来越严重。
