触摸屏基本原理及应用

触摸屏的原理和应用1. 前言触摸屏作为一种人机交互设备，现在已经被广泛应用于各种电子设备中，如智能手机、平板电脑、电子签名板等。

触摸屏是通过触摸手指或者专用笔等物理工具在屏幕表面做出相应的操作，从而实现与设备的交互。

本文将介绍触摸屏的原理及其应用。

2. 触摸屏的原理触摸屏的原理主要有电阻式触摸屏、电容式触摸屏、表面声波触摸屏和压力感应触摸屏等。

2.1 电阻式触摸屏电阻式触摸屏是通过两层透明导电层之间夹着一层微薄的隔离点的方式工作的。

当手指按在电阻屏上时，顶部的导电层与底部的导电层产生接触，通过测量电流的方式来确定触摸点的位置。

电阻式触摸屏所需的压力较大，且对光线的敏感度低，主要应用于工业设备等领域。

2.2 电容式触摸屏电容式触摸屏是利用物体的电容性来工作的，常见的电容式触摸屏有玻璃层电容式触摸屏和膜层电容式触摸屏。

玻璃层电容式触摸屏是将导电玻璃覆盖在显示器上，当手指触碰屏幕时，由于手指和导电玻璃之间的导电差异产生电流，通过测量电流的方式确定触摸点的位置。

膜层电容式触摸屏的工作原理类似，但是使用的是导电膜。

电容式触摸屏对压力的敏感度较低，且使用较为广泛。

2.3 表面声波触摸屏表面声波触摸屏是利用表面振荡器发射声波，当手指触摸屏幕时，会产生声波的散射，通过接收和分析散射的声波来确定触摸点的位置。

表面声波触摸屏对透光性和耐刮性的要求较高，主要应用于一些公共领域的信息互动设备。

2.4 压力感应触摸屏压力感应触摸屏是通过感应到手指的压力大小来确定触摸点的位置，是一种可以实现手写输入的触摸屏。

压力感应触摸屏常用于电子签名板等领域，对用户手写输入的敏感度较高。

3. 触摸屏的应用触摸屏的应用非常广泛，以下是几个常见的应用领域：3.1 智能手机和平板电脑随着智能手机和平板电脑的普及，触摸屏已经成为了这些设备的标配。

用户可以通过手指在屏幕上进行触摸、滑动、缩放等操作，方便快捷地与设备进行交互。

3.2 电子签名板电子签名板是一种可以实现电子签名和手写输入的设备，触摸屏是电子签名板的核心部件。

触摸屏技术的原理及应用一、概述1. 触摸屏技术的发展历程触摸屏技术，作为一种直观、便捷的人机交互方式，已逐渐渗透到我们生活的各个角落。

其发展历程可谓是一部科技创新的史诗，从最初的电阻式触摸屏到现代的电容式、光学式以及声波式触摸屏，每一步的进展都极大地推动了人机交互方式的进步。

早在20世纪70年代，电阻式触摸屏就已出现。

这种触摸屏由两层导电材料组成，中间以隔离物隔开。

当用户触摸屏幕时，两层导电材料在触摸点处接触，形成电流，从而确定触摸位置。

电阻式触摸屏具有成本低、寿命长等优点，但触摸反应速度较慢，且不支持多点触控，限制了其在高端设备上的应用。

随着科技的进步，电容式触摸屏在20世纪90年代开始崭露头角。

电容式触摸屏通过在屏幕表面形成一个电场，当手指触摸屏幕时，会改变电场分布，从而确定触摸位置。

电容式触摸屏具有反应速度快、支持多点触控等优点，因此在智能手机、平板电脑等设备上得到了广泛应用。

进入21世纪，光学式触摸屏开始受到关注。

光学式触摸屏利用摄像头捕捉屏幕表面的光线变化，从而确定触摸位置。

这种触摸屏具有分辨率高、触摸体验好等优点，但由于其成本较高、易受环境光干扰等因素，目前在市场上的应用相对较少。

近年来，声波式触摸屏作为一种新型技术开始崭露头角。

这种触摸屏通过在屏幕表面产生声波，当手指触摸屏幕时，会改变声波的传播路径，从而确定触摸位置。

声波式触摸屏具有抗干扰能力强、使用寿命长等优点，未来有望在更多领域得到应用。

触摸屏技术的发展历程是一部不断创新、不断突破的历史。

从电阻式到电容式，再到光学式和声波式，每一种新技术的出现都为我们带来了更便捷、更高效的人机交互体验。

随着科技的不断发展，我们有理由相信，未来的触摸屏技术将会更加先进、更加普及，为我们的生活带来更多可能。

2. 触摸屏技术在现代生活中的重要性在现代生活中，触摸屏技术的重要性日益凸显。

随着智能手机、平板电脑、智能电视等设备的普及，触摸屏已经成为我们日常互动的主要界面。

触摸屏技术的原理及应用1. 引言触摸屏是一种常见的输入设备，它使用触摸方式来实现用户和计算机之间的交互。

触摸屏技术已经在各个领域得到广泛应用，例如智能手机、平板电脑、个人电脑、自动取款机等。

本文将介绍触摸屏技术的基本原理以及其应用领域。

2. 触摸屏的原理触摸屏技术的基本原理是利用电场感应、压力感应、光学感应等方式，实现对用户触摸动作的检测和解析。

2.1 电容触摸屏电容触摸屏是一种常见的触摸屏技术，它利用两层导电层之间的电容变化来感知用户触摸动作。

当用户触摸屏幕时，触摸位置会形成一个电容，通过测量这个电容的变化，可以确定用户的触摸位置。

电容触摸屏可以分为电容静电式触摸屏和电容电阻式触摸屏两种类型。

静电式触摸屏是在显示屏上加上一层导电材料，通过测量屏幕上的静电信号来确定触摸位置。

电阻式触摸屏是在显示屏上加上一层压敏材料，通过测量触摸屏的电阻变化来确定触摸位置。

2.2 电阻触摸屏电阻触摸屏是另一种常见的触摸屏技术，它利用两层导电层之间的电阻变化来感知用户触摸动作。

当用户触摸屏幕时，触摸位置会导致导电层之间的电阻发生变化，通过测量这个电阻的变化，可以确定用户的触摸位置。

电阻触摸屏通常由玻璃或塑料屏幕、涂有导电涂层的玻璃或塑料层以及一些连接电路组成。

当用户触摸屏幕时，上下两层导电层之间的电阻会发生变化，通过测量电阻的变化，可以确定触摸位置。

2.3 光学触摸屏光学触摸屏是利用光学传感器来感知用户触摸动作的触摸屏技术。

光学触摸屏通常由一个光学传感器和一个玻璃或塑料屏幕组成。

光学传感器在触摸屏的一侧发射红外线或激光光束，并在另一侧接收反射的光束。

当用户触摸屏幕时，触摸位置会导致光束的路径发生变化，通过测量光束的变化，可以确定用户的触摸位置。

光学触摸屏具有较高的精度和可靠性，适用于一些对精确触摸定位要求较高的应用场景。

3. 触摸屏的应用触摸屏技术在各个领域都有广泛的应用。

3.1 智能手机和平板电脑智能手机和平板电脑是最常见的触摸屏应用之一。

触摸屏的应用和原理1. 触摸屏的简介触摸屏是一种人机交互的输入装置，可以通过直接触摸屏幕上的图标、按钮或文字来操控设备。

触摸屏的应用广泛，包括智能手机、平板电脑、电子书阅读器、汽车导航系统等。

2. 触摸屏的原理触摸屏的原理主要分为电阻式、电容式和表面声波式三种。

2.1 电阻式触摸屏电阻式触摸屏是由两层薄膜电阻层组成，两层电阻层之间采用绝缘层隔开。

当手指触摸屏幕时，触摸点会产生微小的电流，通过测量电流的变化来确定触摸位置。

由于电阻式触摸屏可以使用任何物体触摸，所以触摸精度较低，适用于一般的交互操作。

2.2 电容式触摸屏电容式触摸屏是由一层电阻膜和一层透明的导电玻璃构成，触摸时人体的电容改变了电流的分布，通过测量电流的变化来确定触摸位置。

电容式触摸屏对触摸物体有一定要求，只能使用带电荷的物体触摸，如手指、电容笔等。

相比电阻式触摸屏，电容式触摸屏具有更高的灵敏度和精度。

2.3 表面声波式触摸屏表面声波式触摸屏利用声波的传播特性来实现触摸功能。

触摸屏上方和下方分别放置发送器和接收器，发送器发出声波信号，当有物体触摸屏幕时，声波会被阻挡或散射，接收器会检测到信号的变化从而确定触摸位置。

表面声波式触摸屏对物体的触摸没有要求，可以使用手指、手套等。

它具有高透光率和耐划伤的特点，广泛应用于交互娱乐设备。

3. 触摸屏的应用领域触摸屏作为一种方便、直观的输入方式，在众多领域得到了广泛应用。

3.1 智能手机和平板电脑触摸屏是智能手机和平板电脑的主要输入方式，用户可以通过手指在屏幕上滑动、点击来进行各种操作，如打开应用、切换页面、输入文字等。

3.2 汽车导航系统汽车导航系统中的触摸屏可以让驾驶员通过触摸屏来操作导航功能，输入目的地、切换地图视图等。

3.3 电子书阅读器电子书阅读器的触摸屏可以让读者通过手指滑动屏幕翻页、调整字体大小、搜索关键词等。

3.4 游戏机和游戏终端游戏机和游戏终端中的触摸屏可以让玩家通过手指触摸屏幕来进行游戏操作，如点击屏幕发射子弹、滑动屏幕控制角色移动等。

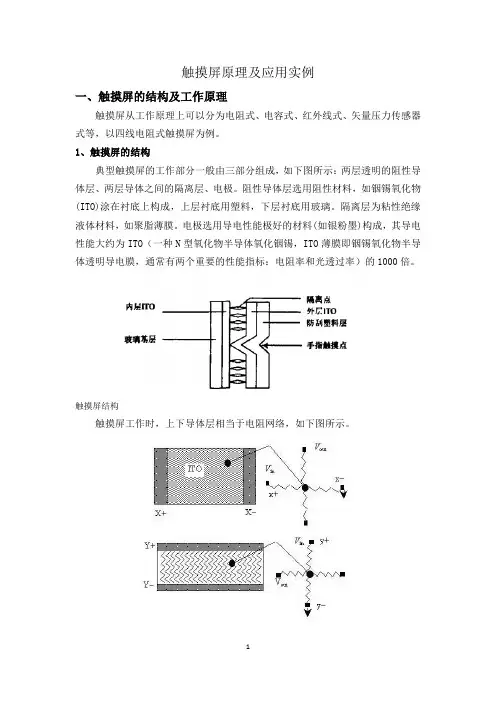

触摸屏原理及应用实例一、触摸屏的结构及工作原理触摸屏从工作原理上可以分为电阻式、电容式、红外线式、矢量压力传感器式等，以四线电阻式触摸屏为例。

1、触摸屏的结构典型触摸屏的工作部分一般由三部分组成，如下图所示：两层透明的阻性导体层、两层导体之间的隔离层、电极。

阻性导体层选用阻性材料，如铟锡氧化物(ITO)涂在衬底上构成，上层衬底用塑料，下层衬底用玻璃。

隔离层为粘性绝缘液体材料，如聚脂薄膜。

电极选用导电性能极好的材料(如银粉墨)构成，其导电性能大约为ITO（一种N型氧化物半导体氧化铟锡，ITO薄膜即铟锡氧化物半导体透明导电膜，通常有两个重要的性能指标：电阻率和光透过率）的1000倍。

触摸屏结构触摸屏工作时，上下导体层相当于电阻网络，如下图所示。

2、触摸屏的测量过程工作原理电阻式触摸屏有四线和五线两种，四线最具有代表性。

在外ITO 层的上、下两边各渡一个狭长电极，引出端为Y +、Y -，在内IT0层的左、右两边分别渡上狭长电极，引出端为X +、X -。

为了获得触摸点在X 方向的位置信号，在内IT0层的两电极X +，X -上别加REF V ，0 V 电压，使内IT0层上形成了从了从0-REF V 的电压梯度，触摸点至X -端的电压为该两端电阻对REF V 的分压，分压值代表了触摸点在X 方向的位置，然后将外lT0层的一个电极(如Y -)端悬空，可从另一电极(Y +)取出这一分压，将该分压进行A/D 转换，并与REF V 进行比较，便可得到触摸点的X 坐标。

为了获得触摸点在y 方向的位置信号，需要在外ITO 层的两电极Y +，Y -上分别加REF V ,0 V 电压，将内lT0层的一个电极(X -)悬空，从另一电极上取出触摸点在y 方向的分压。

四线电阻触摸屏测量原理测量电压与测量点关系等效电路测量触摸点Ｐ处测量结果计算如下：212CC y V V R R R =⨯+ 434CC x V V R R R =⨯+二、触摸屏的硬件设计液晶触摸屏包含图形液晶显示模块和附着在显示屏上的触摸屏两部分，借助于触摸屏控制器ADS7846与单片机AT89S51实现软硬件接口，通过检测用户在触摸屏上的触摸位置，实现显示与控制功能。

触摸屏的原理和应用有哪些1. 触摸屏的原理触摸屏是一种通过人体或者物体的接触来实现输入和操作的设备。

它的原理可以分成以下几种类型：1.1 电阻式触摸屏电阻式触摸屏是最早出现的触摸屏技术之一。

它由两层透明的导电层组成，中间夹层放置有微小间隙。

当用户用手指或者触摸笔触摸屏幕时，导电层之间的电压发生变化，从而检测到触摸位置。

这种触摸屏的优点是价格相对较低，适用于大面积触摸屏的制造。

但是由于涉及到多层结构，所以光透过率不高，对细微触摸操作的响应不够敏感。

1.2 电容式触摸屏电容式触摸屏利用对触摸面积上人体电容的变化来实现触摸操作。

触摸屏上涂有透明导电层，当用户触摸屏幕时，人体电荷会和导电层产生电互作用，改变触摸区域的电容量。

通过控制电流和电压的变化，可以计算出触摸位置。

电容式触摸屏的优点是对触摸的反应速度快，对多点触摸敏感。

但是它需要与人体接触才能实现触摸，所以不适用于戴手套等情况。

1.3 表面声波触摸屏表面声波触摸屏利用超声波传感器来检测触摸位置。

在触摸屏上安装发射器和接收器，发射器发出超声波，当有物体触摸屏幕时，触摸区域会发生声波的反射和散射，接收器可以检测到这些声波的变化，并计算出触摸位置。

表面声波触摸屏的优点是具有极高的精准度和对多点触摸的支持。

但是由于受限于声波传播的速度，所以相比其他触摸屏技术，反应速度稍慢。

1.4 电磁感应触摸屏电磁感应触摸屏通过感应筆尖内的电流变化来检测触摸位置。

屏幕上安装了一个网格，当手持电磁笔触摸屏幕时，电磁笔内的线圈和网格之间产生电感耦合。

根据电感变化可以计算出触摸位置。

电磁感应触摸屏的优点是对触摸位置的识别精度非常高，适用于需要精细操作的场景。

但是它需要专用的电磁笔来操作，换电池的频率也会相对较高。

2. 触摸屏的应用2.1 智能手机和平板电脑智能手机和平板电脑是最常见的应用触摸屏技术的设备之一。

通过触摸屏，用户可以进行图标点击、滑动、缩放等多种操作，实现快速的输入和导航。

触摸屏的基本原理及应用1 触摸屏原理和主要结构：触摸屏技术方便了人们对计算机的操作使用，是一种极有发展前途的交互式输入技术，触摸屏通常与显示器相结合，通过触摸屏上的传感元件（可以是电学的，光学的，声学的）来感应出触摸物在触摸屏上或显示器上的位置，从而达到无需键盘，鼠标即可直观地对设备或机器进行信息输入或操作的目的。

触摸屏根据不同的原理而制作的触摸屏可分为以下几类：1.1电阻触摸屏电阻触摸屏由上下两片ITO相向组成一个盒，盒中间有很小的间隔点将两片基板隔开，上板ITO是由很薄的PET ITO薄膜或很薄的ITO 基板构成，当触摸其上板时形成其变形，形成其电学上的变化，即可到触摸位置。

电阻式触摸屏又可分为数字式电阻式触摸屏和模拟式电阻触摸屏：数字式电阻触摸屏将上下板的ITO分为X及Y方向的电极条，当在某一个方向的电极上施加电压时，则在另一方向某条位置上电极可探测到的电压变化。

由于数字式电阻触摸屏是在一个方向输入信号，在另一个方向检测信号，理论上可以实现多点触摸的检测。

数字式电阻触摸屏最常见用于机器设备控制面板，自动售票机的人机输入界面。

其优点为：成本低，适合应用于低分辨率的场合。

单点控制IC成熟，商品化高。

其缺点为：耐用性不好（PET不够耐磨）光学透过率不高（有15%-20%的光损失）模拟式电阻触摸屏是由上下两面ITO相向组成盒，上下两面的ITO 分别在X及Y方向引出长条电极，在一个方向的电极上施加一个电压，用另一面的ITO检测其电压，所测得的电压与触摸点的位置有关。

模拟式电阻式触摸屏只能进行单点触摸，尤其适合用笔尖进行触摸，可进行书写输入。

由于测量值是模拟值，其精度可以很高，主要取决于ITO的线性度。

模拟式电阻式触摸屏应用范围为中小尺寸2"-26"其优点为：成本低，应用范围广。

控制IC成熟，商品化高。

其缺点为：耐用性不好（PET不够耐磨）光学透过率不高（有15%-20%的光损失）需校准，不能实现多点触摸1.2 电容式触摸屏电容式触摸屏分为表面电容式和投射电容式。

触摸屏的原理及应用实例1. 触摸屏的原理触摸屏是一种通过触摸屏幕表面来输入和控制信息的设备。

它使用了一种称为电容感应的技术，通过感应人体的电荷来实现触摸操作的。

触摸屏的原理主要有以下几种：•电容感应原理：通过在屏幕表面的导电玻璃上涂覆一层透明导电涂层，当人体接近触摸屏时，人体上的电荷会改变电场的分布，从而被触摸屏感应到，进而确定触摸点的位置。

•压力感应原理：在屏幕背后放置一层弹性物质，当屏幕表面被外力按下时，压力会传递到感应层，通过感应层的变形来确定按压点的位置。

•声波感应原理：在屏幕四角放置声波传感器，当人体触摸屏幕时，会产生微弱的声波信号，通过测量声波的传播时间和方向来确定触摸点的位置。

2. 触摸屏的应用实例触摸屏的应用已经非常广泛，从智能手机、平板电脑到电子签名板等各种设备上都可以看到触摸屏的身影。

下面是一些触摸屏应用的实例：•智能手机和平板电脑：触摸屏是智能手机和平板电脑的核心输入方式。

用户可以通过手指在屏幕上滑动、点击等手势操作来完成各种功能，如拨打电话、发送短信、浏览网页等。

•电子签名板：电子签名板是触摸屏的一种常见应用。

通过触摸屏可以实现用户对文档进行签字、绘图等操作，使得签名和绘图更加便捷和精确。

•自助终端：触摸屏广泛应用于各种自助终端，如自助售货机、自助餐厅点餐机等。

用户可以通过触摸屏选择商品、点餐等，极大地简化了操作流程，提升了用户体验。

•工业控制设备：触摸屏也被广泛应用于工业控制设备，如机械操作界面、控制面板等。

通过触摸屏可以实现工业设备的可视化操作，操作更加方便和直观。

•教育设备：触摸屏在教育领域的应用也越来越多。

通过触摸屏可以实现互动教学，学生可以通过触摸屏来选择答案、画图等，提升了课堂互动和学习效果。

3. 总结触摸屏作为一种高效、直观的输入方式，在现代生活中扮演着重要的角色。

通过电容感应、压力感应和声波感应等原理，触摸屏可以准确地感知用户的触摸动作，从而实现各种功能的操作。

家电检修技术<资料版>2010第12期总页（）电脑·显示器触摸屏的基本原理是：用手指或其他物体触摸安装在显示器前端的触控屏时，所触摸的位置（以坐标形式）由触摸屏控制器检测，并通过接口送到ＣＰＵ，从而确定输入的信息。

触摸屏系统一般包括触摸屏控制器（卡）和触摸检测装置两个部分。

其中，触控屏控制器（卡）的主要作用是：从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给ＣＰＵ，它同时能接收ＣＰＵ发来的命令并加以执行。

触摸检测装置一般安装在显示器的前端，主要作用是：检测用户的触摸位置，并传送给触控屏控制卡。

1.电阻触摸屏电阻触摸屏的屏体部分是：一块与显示器表面相匹配的多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层，上面再盖有一层外表面硬化处理、光滑防刮的塑料层，它的内表面也涂有一层透明导电层，在两层导电层之间有许多细小（小于１‰英寸）的透明隔离点把它们隔开绝缘。

当手指触摸屏幕时，平常相互绝缘的两层导电层就在触摸点位置有了一个接触，因其中一面导电层接通Ｙ轴方向的５Ｖ均匀电压场，使得侦测层的电压由零变为非零，这种接通状态被控制器侦测到后，进行Ａ／Ｄ转换，并将得到的电压值与５Ｖ相比即可得到触摸点的Ｙ轴坐标，同理得出Ｘ轴的坐标，这就是所有电阻技术触摸屏共同的最基本原理。

电阻类触摸屏的关键在于材料科技。

电阻屏根据引出线数多少，分为四线、五线、六线等多线电阻触摸屏。

电阻式触摸屏在强化玻璃表面分别涂上两层ＯＴＩ透明氧化金属导电层，最外面的一层ＯＴＩ涂层作为导电体，第二层ＯＴＩ则经过精密的网络附上横竖两个方向的＋５Ｖ至０Ｖ的电压场，两层ＯＴＩ之间以细小的透明隔离点隔开。

当手指接触屏幕时，两层ＯＴＩ导电层就会出现一个接触点，电脑同时检测电压及电流，计算出触摸的位置，反应速度为１０～２０ｍｓ。

五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料，外导电层由于频繁触摸，使用延展性好的镍金材料，目的是为了延长使用寿命，但是工艺成本较为高昂。
