触摸屏基本原理

触控屏原理触控屏是一种能够实现人机交互的输入设备，它的出现极大地改变了人们与电子设备互动的方式。

触控屏的原理是通过感应人体触摸的电容变化来实现操作，其工作原理主要包括电容式触控屏和电阻式触控屏两种类型。

电容式触控屏是利用电容原理来实现触摸操作的。

在电容式触控屏上，涂有导电涂层的玻璃或塑料板作为感应层，当手指触摸屏幕时，人体的电荷会导致感应层上的电荷发生变化，从而检测到触摸位置。

这种触控屏的优点是响应速度快、触摸灵敏，适合于大尺寸触摸屏的应用。

而电阻式触控屏则是利用两层导电膜之间的电阻变化来实现触摸操作的。

在电阻式触控屏上，上下两层导电膜之间有一定的间隙，当手指触摸屏幕时，上下两层导电膜之间的电阻会发生变化，从而检测到触摸位置。

这种触控屏的优点是结构简单、成本低廉，适合于小尺寸触摸屏的应用。

触控屏的原理虽然简单，但是实现起来却需要多种技术的配合。

首先是传感技术，能够准确地感应到触摸位置；其次是信号处理技术，能够将触摸位置的信号转化为计算机能够识别的数据；最后是驱动技术，能够将计算机的指令传递给触控屏，实现相应的操作。

这些技术的不断进步，使得触控屏在手机、平板电脑、电子白板等电子设备中得到了广泛的应用。

触控屏的原理虽然简单，但是在实际应用中还是存在一些问题。

比如在电容式触控屏上，如果手指潮湿或者戴着手套，可能会影响触摸的灵敏度；而在电阻式触控屏上，由于其结构的特殊性，可能会出现触摸不准确的情况。

因此在设计和使用触控屏时，需要综合考虑各种因素，以提高触控屏的稳定性和可靠性。

总的来说，触控屏作为一种重要的人机交互设备，其原理的了解对于我们更好地使用电子设备是非常有帮助的。

随着技术的不断进步，相信触控屏在未来会有更广泛的应用，为人们的生活带来更多的便利。

如何正确使用电容式触摸屏正确使用电容式触摸屏是我们日常生活中的一项基本技能。

电容式触摸屏广泛应用于智能手机、平板电脑、电子显示屏等设备中，它可以提供直观、快速的触摸输入方式。

本文将介绍如何正确使用电容式触摸屏，从触摸操作的基本原理、使用技巧到常见问题的解决方法，帮助读者更好地利用电容式触摸屏。

一、电容式触摸屏的基本原理电容式触摸屏是利用人体的电容作用来实现触摸输入的。

触摸屏表面覆盖一层导电薄膜，当手指接触到触摸屏时，由于人体具有电导性，就会在触摸屏表面形成电流。

触摸屏控制器会根据触摸点的电容变化来确定触摸位置，并将触摸信号传送给设备，从而实现触摸操作。

二、正确使用电容式触摸屏的技巧1. 清洁触摸屏表面保持触摸屏表面清洁是正确使用的第一步。

使用干净的柔软布擦拭触摸屏，避免使用带有化学物质的清洁剂，以免对触摸屏造成损害。

2. 使用手指进行触摸在使用电容式触摸屏时，最好使用干燥的手指进行触摸操作。

触摸屏对手指的电容变化最为敏感，可以提供更准确的触摸反馈。

避免使用尖锐物体或指甲进行触摸，以免划伤屏幕。

3. 轻触而不是用力按压电容式触摸屏是基于电容变化来工作的，所以只需要轻轻触摸触摸屏表面就可以实现操作，无需过分用力按压。

用力按压不仅无法提高触摸精度，还可能对触摸屏造成损害。

4. 快速而准确地进行滑动操作在进行滑动操作时，需要快速而准确地滑动手指。

较大的滑动速度和准确的方向可以更好地响应并完成滑动操作。

同时，适当加大滑动范围可以提高识别率，减少误触的发生。

5. 注意触摸屏的灵敏度设置不同的设备和操作系统可能有不同的触摸屏灵敏度设置。

根据个人喜好和使用习惯，可以适当调整触摸屏的灵敏度，提高操作的舒适性和准确性。

三、常见问题的解决方法1. 触摸屏不响应如果触摸屏不响应，可以先检查是否有保护膜或污渍覆盖在触摸屏表面。

清洁触摸屏表面后再试一次。

如果问题仍然存在，可能是触摸屏硬件故障，需要联系专业维修人员进行检修。

触摸屏的应用和原理1. 触摸屏的简介触摸屏是一种人机交互的输入装置，可以通过直接触摸屏幕上的图标、按钮或文字来操控设备。

触摸屏的应用广泛，包括智能手机、平板电脑、电子书阅读器、汽车导航系统等。

2. 触摸屏的原理触摸屏的原理主要分为电阻式、电容式和表面声波式三种。

2.1 电阻式触摸屏电阻式触摸屏是由两层薄膜电阻层组成，两层电阻层之间采用绝缘层隔开。

当手指触摸屏幕时，触摸点会产生微小的电流，通过测量电流的变化来确定触摸位置。

由于电阻式触摸屏可以使用任何物体触摸，所以触摸精度较低，适用于一般的交互操作。

2.2 电容式触摸屏电容式触摸屏是由一层电阻膜和一层透明的导电玻璃构成，触摸时人体的电容改变了电流的分布，通过测量电流的变化来确定触摸位置。

电容式触摸屏对触摸物体有一定要求，只能使用带电荷的物体触摸，如手指、电容笔等。

相比电阻式触摸屏，电容式触摸屏具有更高的灵敏度和精度。

2.3 表面声波式触摸屏表面声波式触摸屏利用声波的传播特性来实现触摸功能。

触摸屏上方和下方分别放置发送器和接收器，发送器发出声波信号，当有物体触摸屏幕时，声波会被阻挡或散射，接收器会检测到信号的变化从而确定触摸位置。

表面声波式触摸屏对物体的触摸没有要求，可以使用手指、手套等。

它具有高透光率和耐划伤的特点，广泛应用于交互娱乐设备。

3. 触摸屏的应用领域触摸屏作为一种方便、直观的输入方式，在众多领域得到了广泛应用。

3.1 智能手机和平板电脑触摸屏是智能手机和平板电脑的主要输入方式，用户可以通过手指在屏幕上滑动、点击来进行各种操作，如打开应用、切换页面、输入文字等。

3.2 汽车导航系统汽车导航系统中的触摸屏可以让驾驶员通过触摸屏来操作导航功能，输入目的地、切换地图视图等。

3.3 电子书阅读器电子书阅读器的触摸屏可以让读者通过手指滑动屏幕翻页、调整字体大小、搜索关键词等。

3.4 游戏机和游戏终端游戏机和游戏终端中的触摸屏可以让玩家通过手指触摸屏幕来进行游戏操作，如点击屏幕发射子弹、滑动屏幕控制角色移动等。

手机触摸屏工作原理
手机触摸屏工作原理是通过感应器和触摸控制电路实现的。

感应器主要有电容式触摸屏和电阻式触摸屏两种类型。

在电容式触摸屏中，触摸面板由一层导电材料制成。

当手指触摸屏幕时，人体的电荷会影响导电材料上的电场分布。

触摸屏上的感应电极会检测到这些电荷变化，并传输给触摸控制电路进行处理。

通过计算不同电极之间的电流变化，可以确定手指触摸的位置。

而电阻式触摸屏则是由两层导电材料制成的，中间夹层有微小的空隙。

当手指触摸屏幕时，导电材料之间会发生接触，形成闭路。

触摸控制电路会通过在四个角落施加不同的电流，测量两层导电材料之间的电阻变化来确定触摸位置。

不论是电容式触摸屏还是电阻式触摸屏，触摸控制电路会将检测到的触摸事件转化为数字信号，通过特定的驱动程序进行解释，最终传送给手机系统。

手机系统根据接收到的信号确定用户的触摸操作，并做出相应的响应，如拨打电话、发送短信、打开应用等。

总结来说，手机触摸屏工作的关键是通过感应器检测用户的触摸行为，并将触摸信号转化为数字信号后传输给手机系统，实现用户操作的交互功能。

触摸屏的基本原理及应用1 触摸屏原理和主要结构：触摸屏技术方便了人们对计算机的操作使用，是一种极有发展前途的交互式输入技术，触摸屏通常与显示器相结合，通过触摸屏上的传感元件（可以是电学的，光学的，声学的）来感应出触摸物在触摸屏上或显示器上的位置，从而达到无需键盘，鼠标即可直观地对设备或机器进行信息输入或操作的目的。

触摸屏根据不同的原理而制作的触摸屏可分为以下几类：1.1电阻触摸屏电阻触摸屏由上下两片ITO相向组成一个盒，盒中间有很小的间隔点将两片基板隔开，上板ITO是由很薄的PET ITO薄膜或很薄的ITO 基板构成，当触摸其上板时形成其变形，形成其电学上的变化，即可到触摸位置。

电阻式触摸屏又可分为数字式电阻式触摸屏和模拟式电阻触摸屏：数字式电阻触摸屏将上下板的ITO分为X及Y方向的电极条，当在某一个方向的电极上施加电压时，则在另一方向某条位置上电极可探测到的电压变化。

由于数字式电阻触摸屏是在一个方向输入信号，在另一个方向检测信号，理论上可以实现多点触摸的检测。

数字式电阻触摸屏最常见用于机器设备控制面板，自动售票机的人机输入界面。

其优点为：成本低，适合应用于低分辨率的场合。

单点控制IC成熟，商品化高。

其缺点为：耐用性不好（PET不够耐磨）光学透过率不高（有15%-20%的光损失）模拟式电阻触摸屏是由上下两面ITO相向组成盒，上下两面的ITO 分别在X及Y方向引出长条电极，在一个方向的电极上施加一个电压，用另一面的ITO检测其电压，所测得的电压与触摸点的位置有关。

模拟式电阻式触摸屏只能进行单点触摸，尤其适合用笔尖进行触摸，可进行书写输入。

由于测量值是模拟值，其精度可以很高，主要取决于ITO的线性度。

模拟式电阻式触摸屏应用范围为中小尺寸2"-26"其优点为：成本低，应用范围广。

控制IC成熟，商品化高。

其缺点为：耐用性不好（PET不够耐磨）光学透过率不高（有15%-20%的光损失）需校准，不能实现多点触摸1.2 电容式触摸屏电容式触摸屏分为表面电容式和投射电容式。

触摸屏组态的原理是什么
触摸屏组态的原理基于电容识别技术。

触摸屏上覆盖了一层透明的电容导电层，当用户使用手指或触摸笔等导电物体接触触摸屏表面时，由于人体是带有电荷的导体，电荷会导致电容导电层产生电流变化。

触摸屏控制器会在电容导电层上施加电场，通过测量电流变化，可以确定触摸的位置和操作。

触摸屏控制器将这些电信号传递给计算机或设备处理，从而实现触摸屏的组态操作。

目前主要有两种常见的触摸屏组态技术，分别是电阻式触摸屏和电容式触摸屏。

1. 电阻式触摸屏：电阻式触摸屏主要由两层透明的导电膜组成，中间由微小间隔的绝缘点隔开。

当用户用手指等物体触摸屏时，不同位置之间形成了连接，形成了一个电阻网络。

触摸屏控制器会通过测量电流和电压的变化来确定触摸的位置坐标。

2. 电容式触摸屏：电容式触摸屏主要由一层透明的导电玻璃或导电膜组成。

当用户用手指等物体触摸屏时，触摸点附近的电容会发生变化，触摸屏控制器可以通过检测这种变化来确定触摸位置的坐标。

总的来说，触摸屏组态的原理是通过检测触摸点附近的电流或电容的变化来确定触摸位置的坐标，从而实现对设备的操作。

家电检修技术<资料版>2010第12期总页（）电脑·显示器触摸屏的基本原理是：用手指或其他物体触摸安装在显示器前端的触控屏时，所触摸的位置（以坐标形式）由触摸屏控制器检测，并通过接口送到ＣＰＵ，从而确定输入的信息。

触摸屏系统一般包括触摸屏控制器（卡）和触摸检测装置两个部分。

其中，触控屏控制器（卡）的主要作用是：从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给ＣＰＵ，它同时能接收ＣＰＵ发来的命令并加以执行。

触摸检测装置一般安装在显示器的前端，主要作用是：检测用户的触摸位置，并传送给触控屏控制卡。

1.电阻触摸屏电阻触摸屏的屏体部分是：一块与显示器表面相匹配的多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层，上面再盖有一层外表面硬化处理、光滑防刮的塑料层，它的内表面也涂有一层透明导电层，在两层导电层之间有许多细小（小于１‰英寸）的透明隔离点把它们隔开绝缘。

当手指触摸屏幕时，平常相互绝缘的两层导电层就在触摸点位置有了一个接触，因其中一面导电层接通Ｙ轴方向的５Ｖ均匀电压场，使得侦测层的电压由零变为非零，这种接通状态被控制器侦测到后，进行Ａ／Ｄ转换，并将得到的电压值与５Ｖ相比即可得到触摸点的Ｙ轴坐标，同理得出Ｘ轴的坐标，这就是所有电阻技术触摸屏共同的最基本原理。

电阻类触摸屏的关键在于材料科技。

电阻屏根据引出线数多少，分为四线、五线、六线等多线电阻触摸屏。

电阻式触摸屏在强化玻璃表面分别涂上两层ＯＴＩ透明氧化金属导电层，最外面的一层ＯＴＩ涂层作为导电体，第二层ＯＴＩ则经过精密的网络附上横竖两个方向的＋５Ｖ至０Ｖ的电压场，两层ＯＴＩ之间以细小的透明隔离点隔开。

当手指接触屏幕时，两层ＯＴＩ导电层就会出现一个接触点，电脑同时检测电压及电流，计算出触摸的位置，反应速度为１０～２０ｍｓ。

五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料，外导电层由于频繁触摸，使用延展性好的镍金材料，目的是为了延长使用寿命，但是工艺成本较为高昂。

触摸屏的工作原理触摸屏作为一种常见的人机交互技术，广泛应用于智能手机、平板电脑、电子签名板、自助点餐机等设备中。

触摸屏的工作原理是指通过对触摸屏上的电压变化、电流变化或者电容变化进行检测，以实现与触摸屏上物理位置的对应关系。

下面我将详细介绍几种常见的触摸屏工作原理。

首先是电阻式触摸屏。

电阻式触摸屏由两层薄膜电阻器组成，上层电阻器和下层电阻器在正常情况下不接触。

当用户用手指或者触笔按压在触摸屏上时，由于手指压力，上下电阻器会发生接触，形成一个电阻器网络。

通过测量屏幕上不同位置的电阻值，可以确定用户的触摸位置。

电阻式触摸屏的优点是精度较高，响应速度快，能适应各种环境。

但由于使用了传感器，涂层易磨损，触摸时需要较大压力，易受到外界环境干扰。

接下来是电容式触摸屏。

常见的电容式触摸屏有面板型电容式和投影型电容式两种。

面板型电容式触摸屏是将多个电容感应器均匀分布在整个触摸屏表面上，当用户触摸屏幕时，由于人体或物体带有电容，电容感应器会检测到电容值的变化，从而确定触摸位置。

投影型电容式触摸屏是在触摸屏表面覆盖一层透明导电物质，通过感应式的电磁波或电容感应技术，检测触摸点的位置。

电容式触摸屏的优点是触摸灵敏度高，响应速度快，操作方便，使用寿命长。

但由于使用了感应技术，容易受到静电和表面污染的干扰。

最后是表面声波式触摸屏。

表面声波式触摸屏是将一组振动器安装在显示屏外壳的四个角上，振动器发出的声波沿屏幕表面传播，当用户触摸屏幕时，触摸点会使声波传播路径上的振动器的振幅发生变化。

通过检测振幅变化的位置和时间，可以确定触摸点的位置。

表面声波式触摸屏的优点是触摸灵敏度高，不受外界干扰，使用寿命长。

但由于需要安装振动器，在产品设计和制造方面相对复杂。

综上所述，触摸屏的工作原理可以分为电阻式、电容式和表面声波式三种。

不同的工作原理适用于不同的应用场景，可以根据需求选择合适的触摸屏技术。

随着科技的不断发展，触摸屏技术也在不断创新，未来可能会出现更多更先进的触摸屏工作原理。

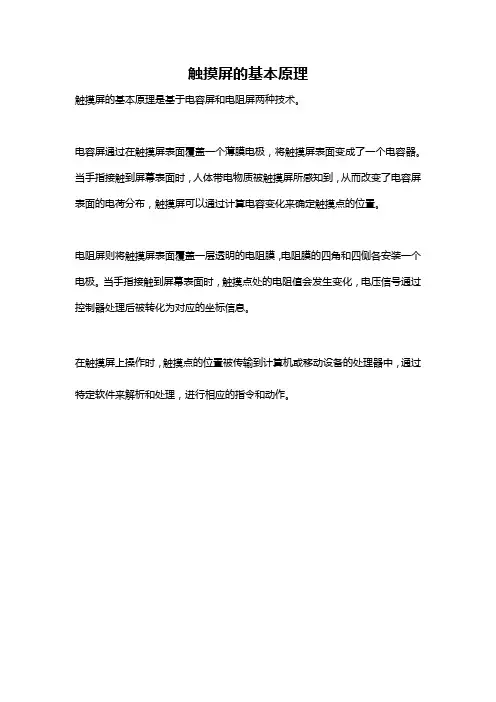

触摸屏的基本原理
触摸屏的基本原理是基于电容屏和电阻屏两种技术。

电容屏通过在触摸屏表面覆盖一个薄膜电极，将触摸屏表面变成了一个电容器。

当手指接触到屏幕表面时，人体带电物质被触摸屏所感知到，从而改变了电容屏表面的电荷分布，触摸屏可以通过计算电容变化来确定触摸点的位置。

电阻屏则将触摸屏表面覆盖一层透明的电阻膜，电阻膜的四角和四侧各安装一个电极。

当手指接触到屏幕表面时，触摸点处的电阻值会发生变化，电压信号通过控制器处理后被转化为对应的坐标信息。

在触摸屏上操作时，触摸点的位置被传输到计算机或移动设备的处理器中，通过特定软件来解析和处理，进行相应的指令和动作。

触摸屏的工作原理触摸屏是一种通过触摸手指或者其他物体来操作设备的输入设备，如今已广泛应用于智能手机、平板电脑、电脑等各种设备中。

触摸屏的工作原理一直以来都是人们非常感兴趣的话题之一，下面将从电容式触摸屏和电阻式触摸屏两个主要类型来介绍它们的工作原理。

首先来介绍电容式触摸屏的工作原理。

电容式触摸屏上覆盖着一层透明的电容层，当触摸屏上有物体接触时，该触摸屏的电容层会感应到物体并记录下触摸的位置。

电容式触摸屏工作的基本原理是根据电容的变化来确定触摸位置。

电容层一般由两层导电薄膜组成，它们之间存在着微小的电容。

当手指接触电容屏时，电容层的电容会发生变化，通过测量电容的变化来确定触摸的位置。

电容式触摸屏又分为表面电容式和投射电容式两种。

表面电容式触摸屏的电容层安装在触摸屏的表面，当手指接触电容屏时，人体的电荷会在电容层上产生一个电荷分布，通过测量电荷分布的变化来确定触摸的位置。

而投射电容式触摸屏的电容层安装在触摸屏的背后，触摸屏的顶端覆盖着一层透明的导电物质，当手指或者其他物体触摸到触摸屏时，导电物质会改变电容层的电荷分布，从而确定触摸的位置。

接下来介绍电阻式触摸屏的工作原理。

电阻式触摸屏由两层导电薄膜组成，两层导电薄膜之间夹有微小的空气间隙。

当物体触摸到电阻式触摸屏时，两层导电薄膜之间产生接触，形成一个电路，通过测量电路的变化来确定触摸的位置。

电阻式触摸屏的工作原理是通过物体对电阻的改变来检测触摸的位置。

电阻式触摸屏的优点是能够在各种环境中都能正常工作，不受环境干扰，而电容式触摸屏则无法在带手套的情况下正常使用。

但是电容式触摸屏具有更好的触摸体验和更高的灵敏度，支持多点触控，可以实现更多的操作功能。

总结起来，触摸屏的工作原理可以分为电容式触摸屏和电阻式触摸屏两种。

电容式触摸屏主要是通过电容的变化来确定触摸的位置，不同的是表面电容式和投射电容式的电容层位置不同。

而电阻式触摸屏则是通过物体对电阻的改变来检测触摸的位置。

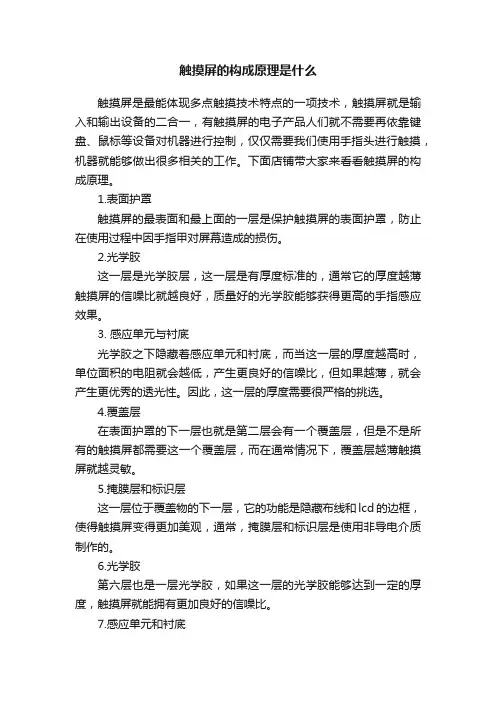

触摸屏的构成原理是什么触摸屏是最能体现多点触摸技术特点的一项技术，触摸屏就是输入和输出设备的二合一，有触摸屏的电子产品人们就不需要再依靠键盘、鼠标等设备对机器进行控制，仅仅需要我们使用手指头进行触摸，机器就能够做出很多相关的工作。

下面店铺带大家来看看触摸屏的构成原理。

1.表面护罩触摸屏的最表面和最上面的一层是保护触摸屏的表面护罩，防止在使用过程中因手指甲对屏幕造成的损伤。

2.光学胶这一层是光学胶层，这一层是有厚度标准的，通常它的厚度越薄触摸屏的信噪比就越良好，质量好的光学胶能够获得更高的手指感应效果。

3. 感应单元与衬底光学胶之下隐藏着感应单元和衬底，而当这一层的厚度越高时，单位面积的电阻就会越低，产生更良好的信噪比，但如果越薄，就会产生更优秀的透光性。

因此，这一层的厚度需要很严格的挑选。

4.覆盖层在表面护罩的下一层也就是第二层会有一个覆盖层，但是不是所有的触摸屏都需要这一个覆盖层，而在通常情况下，覆盖层越薄触摸屏就越灵敏。

5.掩膜层和标识层这一层位于覆盖物的下一层，它的功能是隐藏布线和lcd的边框，使得触摸屏变得更加美观，通常，掩膜层和标识层是使用非导电介质制作的。

6.光学胶第六层也是一层光学胶，如果这一层的光学胶能够达到一定的厚度，触摸屏就能拥有更加良好的信噪比。

7.感应单元和衬底同第五层一样，这一层也是感应单元和衬底，它和前面的材质构成是相同的，但是如果感应单元在衬底的上面厚衬底可以获得更好的信噪比，反之，在下面是薄的衬底能够获得更好的信噪比。

8.空气和光学胶第八层的主要作用是能够让屏幕构成更加牢固，同时减少光的损失。

9.LCD屏LCD屏是最后一层的物质，在多点触摸技术中构成的触摸屏中，它实际上是一个噪声源，而噪声则来自于它的背光处，同时LCD像素会驱动控制信号产生不同的效果。

随着多点触摸技术的不断进步和发展，未来的触摸屏还会具备更加强大的功能，给手机和其他电子设备带来现在无法想象的惊奇，因此多点触摸还会大大影响我们的生活。

触摸屏培训资料（一）引言概述触摸屏技术是一种现代化的交互方式，已经广泛应用于各种设备和系统中。

为了充分发挥触摸屏的功能，需要专门的培训资料来指导用户正确地使用和操作触摸屏。

本文档将介绍和解释触摸屏的基本知识和技巧，帮助读者快速上手并提高使用效果。

正文内容1. 触摸屏的基本原理1.1 电容触摸屏原理1.2 电阻触摸屏原理1.3 表面声波触摸屏原理1.4 其他类型触摸屏的原理介绍1.5 触摸屏的优缺点分析2. 触摸屏的常见手势操作2.1 单指触摸操作2.2 双指触摸操作2.3 多指触摸操作2.4 旋转、缩放和拖拽手势操作2.5 其他常见的触摸屏手势操作3. 触摸屏的使用技巧和注意事项3.1 触摸屏的保养与清洁3.2 如何准确地点击、滑动和拖拽3.3 触摸屏的快捷操作技巧3.4 避免误操作和屏幕反应延迟的解决方法3.5 触摸屏在特殊环境下的适应性和限制4. 触摸屏的适用场景与应用案例4.1 商业展示与交互应用4.2 智能手机和平板电脑的触摸屏应用4.3 医疗设备和工业控制系统的触摸屏应用4.4 汽车导航和娱乐系统的触摸屏应用4.5 其他领域触摸屏应用的创新案例介绍5. 触摸屏常见问题解答和故障排除5.1 如何识别触摸屏故障类型5.2 常见的触摸屏问题及解决办法5.3 如何避免触摸屏问题出现的常见误区5.4 有关触摸屏维修和更换的注意事项5.5 触摸屏故障排除的高级技巧和维修方法总结通过本文档的学习，读者将掌握触摸屏的基本原理、常见手势操作、使用技巧和注意事项。

同时，了解触摸屏的适用场景和应用案例，并能够解决触摸屏常见问题和故障排除。

希望读者能够通过本文档快速上手并提高触摸屏的使用效果。

触摸屏附着在显示器的表面，与显示器相配合使用，如果能测量出触摸点在屏幕上的坐标位置，则可根据显示屏上对应坐标点的显示内容或图符获知触摸者的意图。

触摸屏按其技术原理可分为五类：矢量压力传感式、电阻式、电容式、红外线式、表面声波式，其中电阻式触摸屏在嵌入式系统中用的较多。

电阻触摸屏是一块4层的透明的复合薄膜屏，最下面是玻璃或有机玻璃构成的基层，最上面是一层外表面经过硬化处理从而光滑防刮的塑料层，中间是两层金属导电层，分别在基层之上和塑料层内表面，在两导电层之间有许多细小的透明隔离点把它们隔开。

当手指触摸屏幕时，两导电层在触摸点处接触。

触摸屏的两个金属导电层是触摸屏的两个工作面，在每个工作面的两端各涂有一条银胶，称为该工作面的一对电极，若在一个工作面的电极对上施加电压，则在该工作面上就会形成均匀连续的平行电压分布。

如图1所示，当在X方向的电极对上施加一确定的电压，而Y方向电极对上不加电压时，在X平行电压场中，触点处的电压值可以在Y+(或Y-)电极上反映出来，通过测量Y+电极对地的电压大小，便可得知触点的X坐标值。

同理，当在Y 电极对上加电压，而X电极对上不加电压时，通过测量X+电极的电压，便可得知触点的Y 坐标。

电阻式触摸屏有四线和五线两种。

四线式触摸屏的X工作面和Y工作面分别加在两个导电层上，共有四根引出线，分别连到触摸屏的X电极对和Y电极对上。

五线式触摸屏把X工作面和Y工作面都加在玻璃基层的导电涂层上，但工作时，仍是分时加电压的，即让两个方向的电压场分时工作在同一工作面上，而外导电层则仅仅用来充当导体和电压测量电极。

因此，五线式触摸屏的引出线需为5根。

电阻式触摸屏的原理：这种触摸屏利用压力感应进行控制。

电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏，这是一种多层的复合薄膜，它以一层玻璃或硬塑料平板作为基层，表面涂有一层透明氧化金属（透明的导电电阻）导电层，上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的（小于1/1000英寸）的透明隔离点把两层导电层隔开绝缘。

触摸屏技术原理
触摸屏技术是一种通过触摸手指或触控笔来进行交互的技术。

它的工作原理是利用传感器将触摸行为转化为电信号，从而实现对设备的控制。

常见的触摸屏技术包括电阻式触摸屏、电容式触摸屏和声表面波触摸屏。

这些触摸屏技术都是通过放置在屏幕表面的传感器来实现对触摸位置的检测。

在电阻式触摸屏中，屏幕上方和下方分别有一层导电薄膜，当用户触摸屏幕时，上方的导电薄膜会与下方的导电薄膜发生接触。

通过测量电流或电压的变化，系统可以确定触摸位置。

电容式触摸屏则利用了人体的电容特性。

触摸屏上方有一层透明的导电层，当用户触摸屏幕时，人体和导电层之间形成了一个电容。

通过测量电容的变化，系统可以确定触摸位置。

声表面波触摸屏则利用了声波的传播特性。

触摸屏表面有一对声发射器和声接收器，发射器会发出一束声波，当有物体触摸屏幕时，声波会被干扰并被接收器检测到。

通过测量接收到的声波变化，系统可以确定触摸位置。

无论是哪种触摸屏技术，都需要将传感器的信号经过处理和解析，最后将触摸位置信息传递给操作系统或应用程序。

通过触摸屏技术，用户可以直接用手指或触控笔进行操作，实现更加直观和自然的人机交互。

电容式触摸屏的工作原理与多点触控技术电容式触摸屏作为当今最常用的触摸屏技术之一，广泛应用于智能手机、平板电脑和其他电子设备中。

它通过感应人体手指的电荷来实现触摸操作，并且可以支持多点触控技术，实现多点操作和手势识别。

本文将详细介绍电容式触摸屏的工作原理和多点触控技术。

一、电容式触摸屏的工作原理电容式触摸屏由触摸面板和控制电路两部分组成。

触摸面板一般由导电的玻璃或薄膜材料制成，上面涂有透明的导电层。

传感器阵列或电容传感芯片则作为控制电路的核心。

当手指触摸触摸屏表面时，由于人体的电荷，手指和导电层会形成一个电容。

控制电路会传递微弱的电流到导电层，此时，形成的电场会发生改变。

通过测量这个电容变化，触摸屏可以确定手指的位置。

具体来说，电容式触摸屏采用了两种不同的工作方式：静电感应和电荷耦合。

1. 静电感应：静电感应是电容式触摸屏的基本工作原理。

触摸屏上的导电层形成了一个电场，当有物体进入此电场时，导电层上的电荷会发生变化，从而检测到触摸位置。

2. 电荷耦合：电荷耦合是一种更现代化的电容式触摸屏技术。

触摸面板和导电层之间有一层绝缘层，电荷通过绝缘层传递到导电层，然后被检测到。

相比静电感应，电荷耦合可以提供更高的灵敏度和精确度。

二、多点触控技术电容式触摸屏支持多点触控技术，使用户可以实现多个手指同时操作屏幕。

这种技术的实现依赖于两种主要方法：基于电容耦合和基于传感器阵列。

1. 基于电容耦合的多点触控：在基于电容耦合的触摸屏上，屏幕表面的导电层是横向和纵向形成交叉的电容线圈。

当多个手指同时触摸屏幕时，每个手指会影响到不同的电容线圈，通过检测这些线圈的电荷变化，触摸屏可以确定多个手指的位置。

2. 基于传感器阵列的多点触控：基于传感器阵列的触摸屏将传感器分布在整个屏幕下方。

当手指触摸屏幕时，每个触摸点都可以检测到对应的位置。

通过分析多个触摸点的位置和变化，触摸屏可以实现多点触控和手势识别。

三、电容式触摸屏的优势和应用电容式触摸屏相比其他触摸屏技术具有以下几个优势：1. 灵敏度高：电容式触摸屏对触摸手势的反应速度非常快，可以实现流畅的滑动和操作。

触摸屏的原理及应用触摸屏是一种现代化电脑输入装置，利用人的触摸来输入信息、控制电脑，属于电容器的变化，在指尖部位采集电场信号的电感器件。

现在触摸屏已经被广泛应用于各种电子设备中，例如手机、平板电脑、游戏机等等。

触摸屏的工作原理主要是通过人体电容的变化来检测屏幕上不同位置的触摸信号，然后对这些信号进行解析并反应到电脑上。

现在常见的两种触摸屏技术是电阻式触摸屏和电容式触摸屏。

电阻式触摸屏是使用电阻薄膜来感应触摸，通过在屏幕上部署两层透明膜：一层水平放置，一层垂直放置，形成各自的坐标系，当手指触摸到屏幕时，会产生电容变化，导致电流通过另外一侧电极，形成一个电压信号，通过检测这个信号来检测坐标位置；电容式触摸屏的工作原理，一般通过传感器来实现人的手指接触屏幕时的电容变化，解析成坐标位置，并进行反馈。

电容式触摸屏一般可以分为静电电容和投影电容两种方式。

静电电容式触摸屏使用电极板构成的电容器来探测人体静电，利用电容器感应的电流进行检测，可以感应到多个触摸点，反应速度较快，并且反应灵敏度也比较高；投影电容式触摸屏是利用投影技术来实现电容式触摸，一般采用表面覆盖、投影式导电材料或者多片导电芯片、感应线圈来构建触摸屏电路，实现人体手指电容变化的检测，反应速度较快，精确度高。

在应用上，触摸屏的运用已经在工业界、医学和协助在教育等方面逐渐普及。

例如，在机房中使用触摸屏设备构造多媒体教室或是其它教室学习的互动，在医学方面可以使用触摸屏构建诊断设备等等应用。

总体而言，触摸屏和互联网技术的不断进步，用户无需也不必使用各种设备进行多余的操作，大幅度减轻人的负担，提高工作效率，同时也增加了人类的娱乐乐趣。

在未来，随着科技的不断进步和应用场景的不断丰富，触控技术必将会，更好地拓展着，使设备更加人性化，更加便捷，更加智能化。

触摸屏的原理触摸屏是一种能够感应和识别人体触摸操作的输入设备，它已经广泛应用于智能手机、平板电脑、电子显示屏、自动售货机等各种电子设备中。

触摸屏的原理是基于电容、压力、红外线等不同技术实现的，下面我们将详细介绍触摸屏的原理。

首先，我们来介绍电容触摸屏的原理。

电容触摸屏是利用电容变化来感应触摸操作的一种技术。

在电容触摸屏上，覆盖着一层导电材料，当手指触摸屏幕时，人体的电荷会影响导电材料的电容，从而改变电容的数值。

触摸屏控制器会检测这种电容的变化，并确定触摸的位置和操作。

电容触摸屏的优点是触摸灵敏度高，操作流畅，但对于带手套或使用非导电材料的情况可能无法正常工作。

其次，压力触摸屏是另一种常见的触摸屏技术。

压力触摸屏需要在屏幕上施加一定的压力才能进行操作。

压力触摸屏的原理是通过在屏幕上布置压力传感器，当用户用手指或者专门的触控笔施加压力时，传感器会感应到压力的变化，并将信号传输到控制器进行处理。

压力触摸屏的优点是可以实现更精确的操作，适合绘画和书写等应用，但对于一般的触摸操作可能略显笨拙。

此外，红外线触摸屏也是一种常见的触摸屏技术。

红外线触摸屏是通过在屏幕的边框上布置红外线发射器和接收器，当用户触摸屏幕时，会阻挡红外线的传播，从而被接收器检测到。

控制器会根据接收到的信号确定触摸的位置和操作。

红外线触摸屏的优点是不受触摸物体的材质和导电性影响，可以实现触摸和手势操作，但对于外界光线干扰较为敏感。

综上所述，触摸屏的原理是基于电容、压力、红外线等不同技术实现的。

不同的触摸屏技术各有优缺点，可以根据具体的应用场景选择合适的触摸屏技术。

随着科技的不断发展，触摸屏技术也在不断创新和改进，相信在未来会有更多更先进的触摸屏技术出现，为人们的生活带来更多便利和乐趣。
