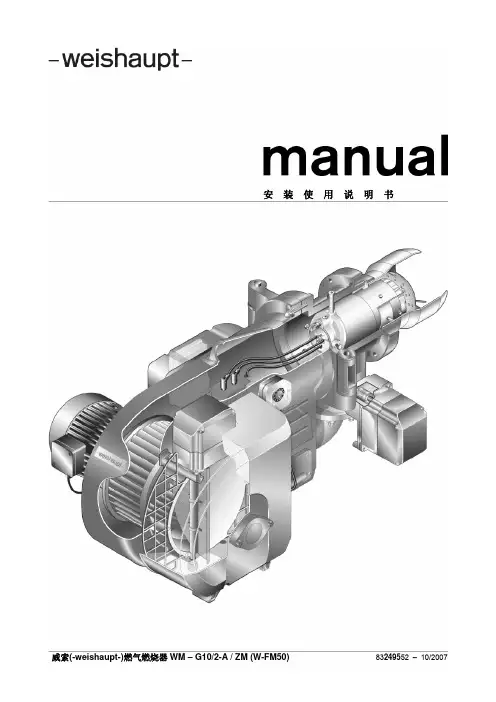

威索 WM-G10_3-A_ZM燃烧器安装使用说明书

7451燃烧控制器LFL1...燃烧控制器•用于燃油, 燃气或双燃料强制通风式的中等和大容量燃烧器•用于多段或连续比例的间歇运行燃烧器•带有风门检测•火焰监控– UV 火焰探测器 QRA...– 离子探针LFL1... 系列控制器特别适合于将燃烧控制集成到其产品的OEM厂家.用途-监控具有膨胀式火焰或引导火(点火)可遮断结构的强制通风式燃烧器-中到大容量-间歇运行 (至少每24小时有一次受控停机)-多段或连续比例式燃烧器-双燃料燃烧器-固定式空气预热器01和02系列的不同,对于装有引导火燃气阀的引导火(点火)燃烧器来说，主要在于安全时间的长短。

LFL1.638适合用于大容量的大气式燃烧器。

如果需要控制连续运行的燃烧器,请参阅 (LGK16...).的资料Siemens Building Technologies CC1N7451en为避免人员伤害，财产损失和破坏环境，必须遵守以下警告注意事项！不要随意打开、干预或是改动控制器单元！•所有行为（装配、安装和服务工作等）必须由专业人员来完成。

•在LFL1…的连接区域改变任何接线之前，要使控制器单元完全与主要电源隔离（两级断开）。

•要给燃烧控制器的接线柱提供充足的保护，确保控制器不会受到电击危险。

•检查并确保线路连接正确。

•锁定复位按钮仅限手动（所需压力不超过10N），不要使用其他任何工具或是尖状物体。

•按动控制器单元上的锁定复位按钮或是远程锁定复位按钮不要超过10秒，否则会损坏控制器单元内的锁定继电器。

•坠落或撞击会影响到安全功能。

这样的控制器单元不能正常运作，即使外观看起来一点损害也没有。

•在使用UV探测器QRA..进行火焰监测时，必须注意那些发光源，例如卤素灯、焊接设备、特殊灯具、点火火花，还有X射线和伽马射线，会产生错误的火焰信号。

安装指南•确保遵守相关的国家安全规则•使用2个UV探测器QRA..时，要确保探测器彼此不能探测到。

安装注意事项•控制器单元和其他电缆必须与高压点火电缆分开安装排列•不要混淆相线和中线火焰探测器的电气安装排除干扰，在信号传输中避免干扰是很重要的。

83048952 – 2/99C安装使用说明书 威索燃气燃烧器WG30.../1-C, ZM-LN （低NO X ）结构 WG40.../1-A, ZM-LN （低NO X ）结构- weishaupt -外壳接线插头燃烧器管理器燃烧器马达点火装置风门调节螺钉混合室外壳燃气蝶阀伺服马达马达电容器风压开关连接法兰燃烧头混合室离子电极分配星稳焰盘稳压阀球阀气压开关双重电磁阀DMV燃气过滤器液晶显示屏燃烧器法兰风门伺服马达点火电极2目录1 一般说明 32 安全说明 43 技术说明 6 3.1 使用注意事项 6 3.2 功能 6 3.3 操作面板 74 安装 8 4.1 安装安全注意事项 8 4.2 供货、运输、仓储 8 4.3 安装前的准备 8 4.4 燃烧器的安装 9 4.5 燃气阀组的安装 10 4.6 燃气阀组的气密性检验 12 4.7 电气连接 135 调试与操作 14 5.1 首次调试时的安全指示 14 5.2 在首次调试前的措施 14 5.3 首次调试 15 5.4 功能流程接线图 25 5.5 显示及操作面板 27 5.6 停机 286 故障原因及排除 297 保养 32 7.1 保养工作的安全说明 32 7.2 保养计划 32 7.3 混合室的拆卸与安装 33 7.4 混合室的调节 33 7.5 点火电极的设定 34 7.6 罩盖的保养位置 34 7.7 叶轮及燃烧器马达的拆卸与安装 35 7.8 风门伺服马达的拆卸与安装 35 7.9 风门传动机构的拆卸与安装 36 7.10 燃气蝶阀伺服马达的拆卸与安装 36 7.11 DMV 上电磁体的拆卸与安装 37 7.12 稳压阀内弹簧的拆卸与安装 37 7.13 燃气过滤器内部滤芯的拆卸与安装 38 7.14 燃烧管理器的拆卸与安装 388 技术数据 39 8.1 燃烧器配置 39 8.2 工作范围表 39 8.3 允许使用燃料 40 8.4 电气数据 40 8.5 允许的环境条件 40 8.6 尺寸 40 8.7 重量 41附录燃气流量的计算 42 燃烧值的检验43本安装使用说明书¾是燃烧器供货时同时提供的，在使用地点应能随时找到¾应由专业人员进行解释¾包含了燃烧器安装、调试及保养安全性方面的重要说明¾所有与燃烧器操作有关的人员都应加以注意移交及操作说明热能装置的供应方应最迟于移交设备时向接收方提供操作指导，并澄清该操作指导应保留在设备使用地点。

SIEMENS燃烧控制器燃烧控制器• 用于燃油，燃气或双燃料强制通风式的中等和大容量燃烧器•用于多段或连续比例的间歇运行燃烧器 • 带有风门检测 •火焰监控-UV 火焰探测器QRA...-离子探针LFL1...系列控制器特别适合于将燃烧控制集成到其产品的OEM 厂家.用途・ 曲控JI 仃膨胀式火焰或引F 火（点火）可遮断结构的强制通风式燃烧器 ・中到大容量・ 间歇运行（至少每24小时冇一次受控停机） ・多段或连续比例式燃烧器 ・双燃料燃烧器 ・固定式空气预热器01和02系列的不同，对十装仃引导火燃气阀的引亍火（点火）燃烧器來说，主要在于安全 时间的K短。

LFL1.638适合用于人容嚴的人气式燃烧器.如果需耍控制连续运行的燃烧器M 参阅（LGK16…）•的资料Siemens Building Technologies HVAC ProductsLFL1 …CC1N7451en 29.06.2004警吿注意事项A为避免人员伤害，财产损失和破坏环境，必须遵守以下警告注意事项！不要随意打开、干预或是改动控制器单元！••••••••所仃行为（装配、安装和服务工作等）必须山&业人员来完成。

在LFL1...的连接区域改变任何接线Z前.要便控制器单尤完全与主要电源隔离（两级断开）. 耍给燃烧控制器的接线柱提供允足的保护.确保控制益不会受到电击危险。

检査并确保线路连接正确。

锁定奴位按钮仅限于•动（所需压力不超过10N）•不要使川其他任何丁具或足尖状物体. 按动控制器单元上的锁定复位按钮或是远程锁定复位按钮不要超过10秒.否则会损坏控制器单元内的锁定继电器。

坠落或撞击会影响到安全功能。

这样的控制益单元不能止常运作.即使外观看起来一点损害也没冇。

在使用uv探测Bqra..进行火焰监测时.必须注意那些发光源，例如卤素灯.焊接设爸、特殊灯具、点火火花.还冇X射线和伽®射线，会产牛错误的火焰信号。

安装指南•确保遵守相关的国家安全规则•使用2个UV探测器QRA.•时，耍确保探测器彼此不能探测到。

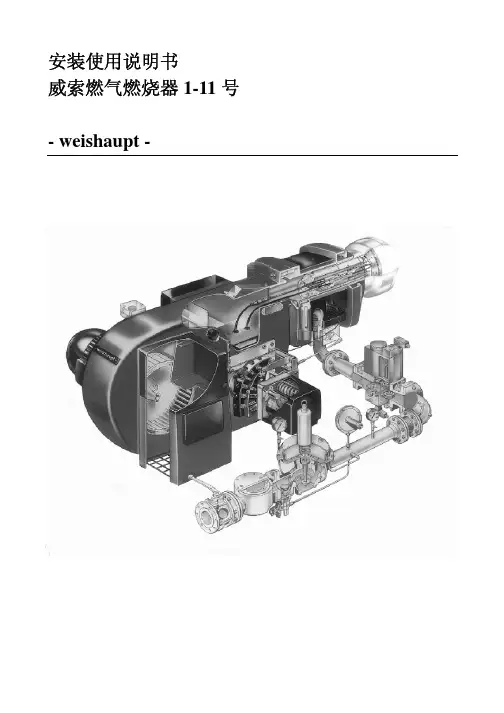

威索燃烧器中文说明书(总43页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除安装使用说明书威索燃气燃烧器1-11号- weishaupt -证明在此我们说明，威索（-weishaupt-）燃气燃烧器符合下列EC标准的基本要求：90/396/EEC Gas Equipment Guideline89/336/EWG Electromagnetic Compatibility73/23/EEC Low Voltage Guideline因此燃烧器上带有CE/0085标记。

其它质量保证体系由DIN EN ISO 9001认可。

德国麦克斯·威索有限公司目录1. 一般说明.................................................................. 错误!未指定书签。

2. 燃烧器的安装.............................................................. 错误!未指定书签。

3. 气路示意图................................................................ 错误!未指定书签。

4. 阀门组件说明.............................................................. 错误!未指定书签。

5. 阀门组件的安装............................................................ 错误!未指定书签。

6. 阀门组件的气密性检验...................................................... 错误!未定义书签。

7. 功能流程检验.............................................................. 错误!未指定书签。

安装使用说明书威索燃气燃烧器1-11号- weishaupt -证明在此我们说明，威索（-weishaupt-）燃气燃烧器符合下列EC标准的基本要求：90/396/EEC Gas Equipment Guideline89/336/EWG Electromagnetic Compatibility73/23/EEC Low Voltage Guideline因此燃烧器上带有CE/0085标记。

其它质量保证体系由DIN EN ISO 9001认可。

德国麦克斯·威索有限公司目录1. 一般说明 (2)2. 燃烧器的安装 (5)3. 气路示意图 (7)4. 阀门组件说明 (8)5. 阀门组件的安装 (16)6. 阀门组件的气密性检验 (19)7. 功能流程检验 (19)8. 准备第一次调试 (20)9．调试 (20)10．燃烧筒及稳焰盘的调整 (32)11. 工作范围表 (33)12. 设置点火电极 (36)13. 鼓风轮的固定 (36)14．工作流程 (37)15. 限制及辅助开关的凸轮位置设置 (44)16. 燃气流量的计算，从标准状态到实际状态的换算 (46)17. 常见故障及排除方法 (48)1. 一般说明简介下表为安装及调试中各个步骤的基本概括为了达到正确安装及调试的目的，请对此说明书中的所有说明加以注意。

步骤工作章节1 燃烧器的安装 22 安装燃气阀门组 53 燃气阀门组的气密性检验 64 检查燃气供气压力8.15 排去燃气阀门组中的空气8.26 功能流程检验77 检查燃烧头108 检查设备9.19 调试9.3 安全性要确保燃烧器的安全运行，必须由合格的专业人员按此说明书进行正确的安装及调试。

要特别注意相关的安全规定（如DIN-VDE，DIN-DVGW）。

火焰监测装置、限制装置，调节机构以及其它安全装置只能由制造厂或其委托单位进行安装。

不遵守规定可能导致人员伤亡及重大物质损失等严重后果。

燃气锅炉燃烧控制系统李凯凯（山东建筑大学热能工程学院山东省济南市 250101）摘要：此次论文主要目的是以标准燃烧器为基本设备，结合汽包压力控制、炉膛压力控制的特点和需要，设计燃气锅炉燃烧控制系统。

主要方法是通过锅炉情况介绍、燃烧器类型选择、燃烧与汽压控制设计、节炉膛压力控制设计、仪表装置选型等步骤，逐一计算所需数据并选择设备类型，然后根据所得参数查阅有关资料按标准设计符合设备的控制系统。

由最终设计结果可知此方法可行。

关键词：燃气锅炉、燃气控制、汽包压力、炉膛压力0 引言近几年来，我国城市燃气结构有了很大变化，尤其是西气东输工程的加速实施，以及不断签署的燃气协议，为长期受限制的燃气锅炉的应用推广创造了条件。

一方面，燃气锅炉的燃料价格相对较高，因此应尽量提高燃料的利用效率；另一方面，气体燃料易燃易爆，燃气锅炉的危险性大，控制系统的生产保证和安全保障要求严格。

国外燃气锅炉的研究历史较长，燃气燃烧控制技术比较成熟，但是燃气锅炉的燃烧控制，多为单回路常规控制，远不能适应我国各地区及各部门条件多变的需要。

为了提高燃气锅炉的热效率和安全生产水平，有必要对燃所锅炉的燃烧控制技术进行研究。

1 锅炉情况本次论文采用一台卧式三回程火管式燃气蒸汽锅炉，使用天然气为燃料，额定蒸发量2T/h，额定汽压1.25MPa，额定蒸汽温度194℃；额定耗气量160Nm³/h，排烟温度230℃，热效率90%。

1.1 燃气蒸汽锅炉的组成结构组成：具体结构由主要部件和辅助设备组成。

主要部件有炉膛、省煤器、锅筒、水冷壁、燃烧设备、空气预热器、炉墙构架组成；辅助设备主要有引风设备、除尘设备、燃料供应设备、除尘除渣设备、送风设备、自动控制设备组成。

系统组成：燃气锅炉主要是由燃烧器和控制器两个大的部分组成，其中燃烧器又能分为五个小的系统，分别为送风系统，点火系统，监测系统，燃料系统和电控系统。

1.2 燃气蒸汽锅炉的工作原理燃气蒸汽锅炉是用天然气、液化气、城市煤气等气体燃料在炉内燃烧放出来的热量加热锅内的水，并使其汽化成蒸汽的热能转换设备。

燃气锅炉燃烧控制系统李凯凯（山东建筑大学热能工程学院山东省济南市 250101）摘要：此次论文主要目的是以标准燃烧器为基本设备，结合汽包压力控制、炉膛压力控制的特点和需要，设计燃气锅炉燃烧控制系统。

主要方法是通过锅炉情况介绍、燃烧器类型选择、燃烧与汽压控制设计、节炉膛压力控制设计、仪表装置选型等步骤，逐一计算所需数据并选择设备类型，然后根据所得参数查阅有关资料按标准设计符合设备的控制系统。

由最终设计结果可知此方法可行。

关键词：燃气锅炉、燃气控制、汽包压力、炉膛压力0 引言近几年来，我国城市燃气结构有了很大变化，尤其是西气东输工程的加速实施，以及不断签署的燃气协议，为长期受限制的燃气锅炉的应用推广创造了条件。

一方面，燃气锅炉的燃料价格相对较高，因此应尽量提高燃料的利用效率；另一方面，气体燃料易燃易爆，燃气锅炉的危险性大，控制系统的生产保证和安全保障要求严格。

国外燃气锅炉的研究历史较长，燃气燃烧控制技术比较成熟，但是燃气锅炉的燃烧控制，多为单回路常规控制，远不能适应我国各地区及各部门条件多变的需要。

为了提高燃气锅炉的热效率和安全生产水平，有必要对燃所锅炉的燃烧控制技术进行研究。

1 锅炉情况本次论文采用一台卧式三回程火管式燃气蒸汽锅炉，使用天然气为燃料，额定蒸发量2T/h，额定汽压1.25MPa，额定蒸汽温度194℃；额定耗气量160Nm³/h，排烟温度230℃，热效率90%。

1.1 燃气蒸汽锅炉的组成结构组成：具体结构由主要部件和辅助设备组成。

主要部件有炉膛、省煤器、锅筒、水冷壁、燃烧设备、空气预热器、炉墙构架组成；辅助设备主要有引风设备、除尘设备、燃料供应设备、除尘除渣设备、送风设备、自动控制设备组成。

系统组成：燃气锅炉主要是由燃烧器和控制器两个大的部分组成，其中燃烧器又能分为五个小的系统，分别为送风系统，点火系统，监测系统，燃料系统和电控系统。

1.2 燃气蒸汽锅炉的工作原理燃气蒸汽锅炉是用天然气、液化气、城市煤气等气体燃料在炉内燃烧放出来的热量加热锅内的水，并使其汽化成蒸汽的热能转换设备。

威索燃烧器中文说明书 Hessen was revised in January 2021安装使用说明书威索燃气燃烧器1-11号- weishaupt -证明在此我们说明，威索（-weishaupt-）燃气燃烧器符合下列EC标准的基本要求：90/396/EEC Gas Equipment Guideline89/336/EWG Electromagnetic Compatibility73/23/EEC Low Voltage Guideline因此燃烧器上带有CE/0085标记。

其它质量保证体系由DIN EN ISO 9001认可。

德国麦克斯·威索有限公司目录1. 一般说明.................................................................. 错误!未定义书签。

2. 燃烧器的安装.............................................................. 错误!未定义书签。

3. 气路示意图................................................................ 错误!未定义书签。

4. 阀门组件说明.............................................................. 错误!未定义书签。

5. 阀门组件的安装............................................................ 错误!未定义书签。

6. 阀门组件的气密性检验...................................................... 错误!未定义书签。

7. 功能流程检验.............................................................. 错误!未定义书签。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*安装使用说明书威索燃气燃烧器1-11号- weishaupt -1证明在此我们说明，威索（-weishaupt-）燃气燃烧器符合下列EC标准的基本要求：90/396/EEC Gas Equipment Guideline89/336/EWG Electromagnetic Compatibility73/23/EEC Low Voltage Guideline因此燃烧器上带有CE/0085标记。

其它质量保证体系由DIN EN ISO 9001认可。

德国麦克斯·威索有限公司目录1.一般说明 (3)2. 燃烧器的安装 (6)3. 气路示意图 (8)4.阀门组件说明 (9)5. 阀门组件的安装 (18)6.阀门组件的气密性检验 (21)7.功能流程检验 (21)8. 准备第一次调试 (23)9．调试 (23)10．燃烧筒及稳焰盘的调整 (36)11.工作范围表 (37)12. 设置点火电极 (41)13. 鼓风轮的固定 (41)14．工作流程 (42)15.限制及辅助开关的凸轮位置设置 (50)16. 燃气流量的计算，从标准状态到实际状态的换算 (52)17.常见故障及排除方法 (54)21.一般说明简介下表为安装及调试中各个步骤的基本概括为了达到正确安装及调试的目的，请对此说明书中的所有说明加以注意。

步骤工作章节1 燃烧器的安装 22 安装燃气阀门组 53 燃气阀门组的气密性检验 64 检查燃气供气压力8.15 排去燃气阀门组中的空气8.26 功能流程检验77 检查燃烧头108 检查设备9.19 调试9.3 安全性要确保燃烧器的安全运行，必须由合格的专业人员按此说明书进行正确的安装及调试。

要特别注意相关的安全规定（如DIN-VDE，DIN-DVGW）。

火焰监测装置、限制装置，调节机构以及其它安全装置只能由制造厂或其委托单位进行安装。

威索燃烧器中文说明书 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】安装使用说明书威索燃气燃烧器1-11号- weishaupt -证明在此我们说明，威索（-weishaupt-）燃气燃烧器符合下列EC标准的基本要求：90/396/EEC Gas Equipment Guideline89/336/EWG Electromagnetic Compatibility73/23/EEC Low Voltage Guideline因此燃烧器上带有CE/0085标记。

其它质量保证体系由DIN EN ISO 9001认可。

德国麦克斯·威索有限公司目录1. 一般说明..................................................................................2. 燃烧器的安装..............................................................................3. 气路示意图................................................................................4. 阀门组件说明..............................................................................5. 阀门组件的安装............................................................................6. 阀门组件的气密性检验..................................................... 错误!未定义书签。

WM燃烧机调试Step by Step首次调试前的检查清单机组已经准备就绪（已经灌注溶液，真空已抽到位，水系统能满足调试需要）机组和燃烧机的接线必须正确燃烧器铰接法兰必须已合拢且锁紧燃烧机内部打火电极和离子探针线缆连接正确、牢固燃气阀组的气密性检验必须已完成燃料输送管道内的空气必须已排清(放散)供气压力必须正确。

排烟通道必须畅通机组烟气门已经打开泄爆门无异物新鲜空气的供应必须充足已准备好符合要求的烟气测试口温度调节器、压力调节器及安全限制装置必须处于工作状态。

调试工具，仪器已经准备就绪。

1. 打火电极和离子探针的安装2. 设置e 值e 值是指铰接法兰到火焰筒的距离，要根据燃烧热功率的需求经行设定，机组炉膛背压对其值有很大影响。

松开箭头所指的固定螺丝后，即可对e 值进行调整。

图表使用方法：ü查找机组炉膛背压和机组要求的最大输入功率。

例：功率350kw ，炉膛背压2.0bar ü根据查找出来的数据在图表(请参阅不同型号燃烧机说明书)中找到对应的点。

按上例：确定点1 ü由于点1处于黄色区域，可确定e 值为178mm ü确定点1在风门40°线和50°线之间的位置，按比例估算出风门开度(P9)为43° ü由此可确定e 值为178mm ，大火预设风门开度(P9)为43° ü点落在蓝色区域，如点2 ü首先确定大火预设风门开度(P9)为60~70° ü根据点在两条e 值线间的位置估算e 值。

约172mm ü 燃烧头开得越大(e 值越小)，燃烧机输出功率越大。

约3.5~4mm 约11~13mm 约72~74mm约30~60° e 开 关固定螺丝3. 预设设定压力(预设调压阀)正规设定方法请参阅燃烧机安装使用说明书第22页、第23页相关内容。

这里介绍的是试验台常用设定方法仅供参考ü 逆时针(-)将调压阀旋到底 ü 顺时针(+)打开调压阀10圈左右， 视具体情况而定，保证能正常点火。

威索WM系列燃烧机调试步骤步骤1：清洁和检查设备在开始调试之前，首先需要清洁和检查威索WM系列燃烧机及其周围环境。

确保燃烧机表面干净，没有杂物或堵塞。

检查燃烧机的进气和出气口，确保它们没有阻塞。

步骤2：检查燃油供应系统检查威索WM系列燃烧机的燃油供应系统，包括燃油泵、过滤器和喷嘴等。

确保燃油泵工作正常，没有漏油或堵塞。

检查过滤器，清洁或更换需要更换的过滤器。

检查喷嘴是否正确安装，并调整喷嘴的喷射角度和位置。

步骤3：检查燃气供应系统如果使用的是燃气作为燃料，需要检查威索WM系列燃烧机的燃气供应系统。

首先检查供气管道，确保没有泄漏或阻塞。

然后检查燃气阀门是否打开，调整燃气压力到正确的工作范围。

步骤4：检查点火系统检查威索WM系列燃烧机的点火系统，确保点火电极干净、完好无损。

检查点火电极的距离和角度，调整到正确的位置。

检查高压变压器和点火电缆是否正常工作。

步骤5：调整空气供应调整威索WM系列燃烧机的空气供应，确保燃烧机能够得到适量的氧气。

调整燃烧机的风机速度，使其能够提供足够的空气流量。

调整风门的开度，以控制空气的进入量。

使用适当的工具和仪器进行空气量的测量和调整。

步骤6：调整燃烧参数调整威索WM系列燃烧机的燃烧参数，以达到所需的热效率和排放要求。

根据燃烧机的规格和要求，调整燃油或燃气供应量。

使用适当的工具和仪器进行燃烧参数的测量和调整。

步骤7：检查燃烧过程在调试过程中，需要不断检查燃烧过程，确保燃烧机运行正常。

观察火焰的形态和颜色，确保火焰稳定且完全燃烧。

检查火焰的温度和压力，确保它们在正常范围内。

步骤8：记录和调整在调试过程中，及时记录燃烧参数、空气供应和燃烧过程的数据。

根据记录的数据，进行必要的调整和改进。

优化燃烧参数和空气供应，以提高燃烧效果和热能利用率。

最后，完成调试后，需要进行一次完整的测试和检查，确保威索WM 系列燃烧机能够正常运行。
