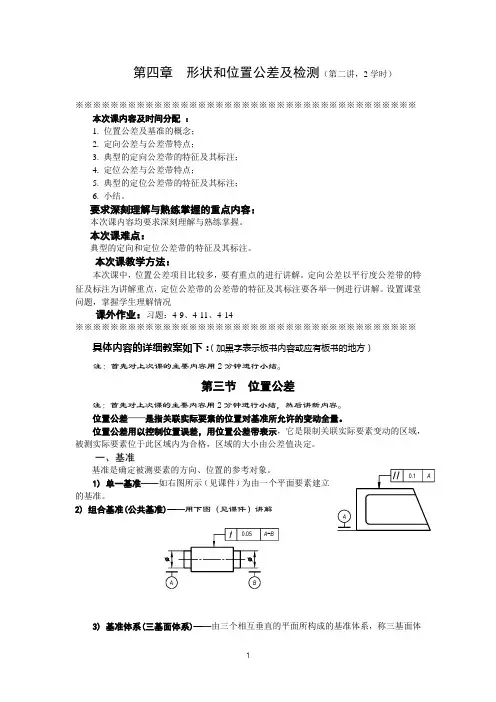

第四章形状和位置公差及检测（第二讲，2学时）※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※本次课内容及时间分配：1.位置公差及基准的概念；2. 定向公差与公差带特点；3. 典型的定向公差带的特征及其标注；4. 定位公差与公差带特点；5. 典型的定位公差带的特征及其标注；6. 小结。
要求深刻理解与熟练掌握的重点内容：本次课内容均要求深刻理解与熟练掌握。
本次课难点：典型的定向和定位公差带的特征及其标注。
本次课教学方法：本次课中，位置公差项目比较多，要有重点的进行讲解。
定向公差以平行度公差带的特征及标注为讲解重点，定位公差带的公差带的特征及其标注要各举一例进行讲解。
设置课堂问题，掌握学生理解情况课外作业：习题：4-9、4-11、4-14※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※具体内容的详细教案如下：（加黑字表示板书内容或应有板书的地方）注：首先对上次课的主要内容用2分钟进行小结。
第三节位置公差注：首先对上次课的主要内容用2分钟进行小结，然后讲新内容。
位置公差——是指关联实际要素的位置对基准所允许的变动全量。
位置公差用以控制位置误差，用位置公差带表示，它是限制关联实际要素变动的区域，被测实际要素位于此区域内为合格，区域的大小由公差值决定。
一、基准基准是确定被测要素的方向、位置的参考对象。
1) 单一基准——如右图所示（见课件）为由一个平面要素建立的基准。
2) 组合基准(公共基准)——用下图（见课件）讲解3) 基准体系(三基面体系)——由三个相互垂直的平面所构成的基准体系，称三基面体系。
注：用教材图4-4讲解三基面体系。
应用三基面体系标注图样时，要特别注意基准的顺序。
二、定向公差与公差带定向公差——是指关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度和倾斜度三项。
根据要素的几何特征及功能要求，定向公差中被测要素相对基准要素为线对线或线对面时，可分为给定一个方向，给定相互垂直的两个方向和任意方向上的三种。
