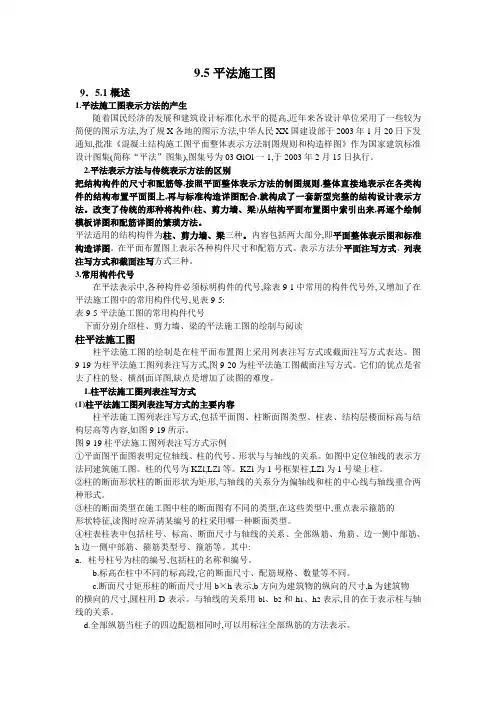

9.5平法施工图9．5.1概述1.平法施工图表示方法的产生随着国民经济的发展和建筑设计标准化水平的提高,近年来各设计单位采用了一些较为简便的图示方法,为了规X各地的图示方法,中华人民XX国建设部于2003年1月20日下发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国家建筑标准设计图集(简称“平法”图集),图集号为03 GlOl一1,于2003年2月15日执行。
2.平法表示方法与传统表示方法的区别把结构构件的尺寸和配筋等,按照平面整体表示方法的制图规则,整体直接地表示在各类构件的结构布置平面图上,再与标准构造详图配合,就构成了一套新型完整的结构设计表示方法。
改变了传统的那种将构件(柱、剪力墙、梁)从结构平面布置图中索引出来,再逐个绘制模板详图和配筋详图的繁琐方法。
平法适用的结构构件为柱、剪力墙、梁三种。
内容包括两大部分,即平面整体表示图和标准构造详图。
在平面布置图上表示各种构件尺寸和配筋方式。
表示方法分平面注写方式、列表注写方式和截面注写方式三种。
3.常用构件代号在平法表示中,各种构件必须标明构件的代号,除表9-1中常用的构件代号外,又增加了在平法施工图中的常用构件代号,见表9-5:表9-5平法施工图的常用构件代号下面分别介绍柱、剪力墙、梁的平法施工图的绘制与阅读柱平法施工图柱平法施工图的绘制是在柱平面布置图上采用列表注写方式或截面注写方式表达。
图9-19为柱平法施工图列表注写方式,图9-20为柱平法施工图截面注写方式。
它们的优点是省去了柱的竖、横剖面详图,缺点是增加了读图的难度。
1.柱平法施工图列表注写方式(1)柱平法施工图列表注写方式的主要内容柱平法施工图列表注写方式,包括平面图、柱断面图类型、柱表、结构层楼面标高与结构层高等内容,如图9-19所示。
图9-19柱平法施工图列表注写方式示例①平面图平面图表明定位轴线、柱的代号、形状与与轴线的关系。
如图中定位轴线的表示方法同建筑施工图。
