压铆螺件底孔尺寸表

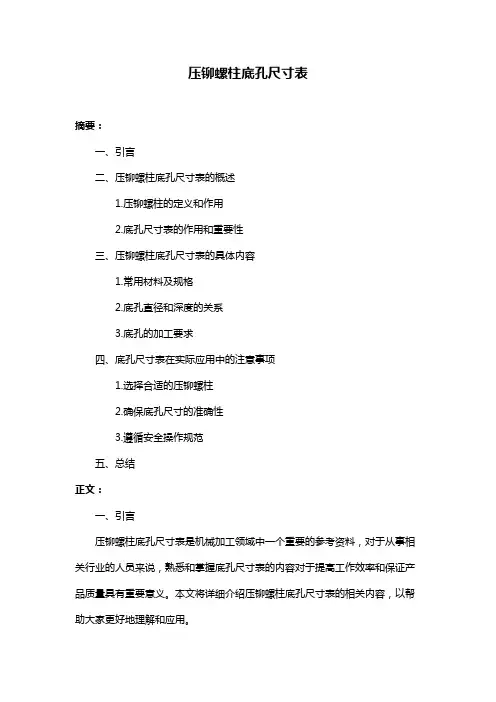

压铆螺柱底孔尺寸表摘要：一、引言二、压铆螺柱底孔尺寸表的概述1.压铆螺柱的定义和作用2.底孔尺寸表的作用和重要性三、压铆螺柱底孔尺寸表的具体内容1.常用材料及规格2.底孔直径和深度的关系3.底孔的加工要求四、底孔尺寸表在实际应用中的注意事项1.选择合适的压铆螺柱2.确保底孔尺寸的准确性3.遵循安全操作规范五、总结正文：一、引言压铆螺柱底孔尺寸表是机械加工领域中一个重要的参考资料，对于从事相关行业的人员来说，熟悉和掌握底孔尺寸表的内容对于提高工作效率和保证产品质量具有重要意义。

本文将详细介绍压铆螺柱底孔尺寸表的相关内容，以帮助大家更好地理解和应用。

二、压铆螺柱底孔尺寸表的概述压铆螺柱是一种常用于连接两个工件的紧固件，通过将螺柱压入底孔，使螺纹部分与工件形成牢固的连接。

底孔尺寸表则是用于指导加工过程中底孔直径和深度的标准数据。

1.压铆螺柱的定义和作用压铆螺柱，又称压铆螺丝或压铆螺母，是一种带有螺纹的金属柱，通过将螺柱压入工件的底孔，实现连接作用。

2.底孔尺寸表的作用和重要性底孔尺寸表为压铆螺柱的安装提供了依据，准确地选择合适的底孔尺寸，可以确保压铆螺柱连接的稳定性和可靠性。

三、压铆螺柱底孔尺寸表的具体内容底孔尺寸表中包含了各种常用材料及规格的压铆螺柱的底孔直径和深度数据。

1.常用材料及规格底孔尺寸表通常会列出各种常用材料，如钢、铝、铜等，以及不同规格的压铆螺柱，如M2、M3、M4等。

2.底孔直径和深度的关系底孔尺寸表中，底孔直径和深度通常成正比关系，即底孔直径越大，深度也相应地增加。

3.底孔的加工要求底孔尺寸表还会提供一些关于底孔加工的要求，如加工方式、刀具的选择、加工顺序等。

四、底孔尺寸表在实际应用中的注意事项在实际应用中，选择合适的压铆螺柱和确保底孔尺寸的准确性是关键。

1.选择合适的压铆螺柱根据工件的材料和连接要求，选择合适的压铆螺柱规格，确保连接的稳定性和可靠性。

2.确保底孔尺寸的准确性在加工底孔时，应严格按照底孔尺寸表的要求进行，以保证底孔直径和深度的准确性。

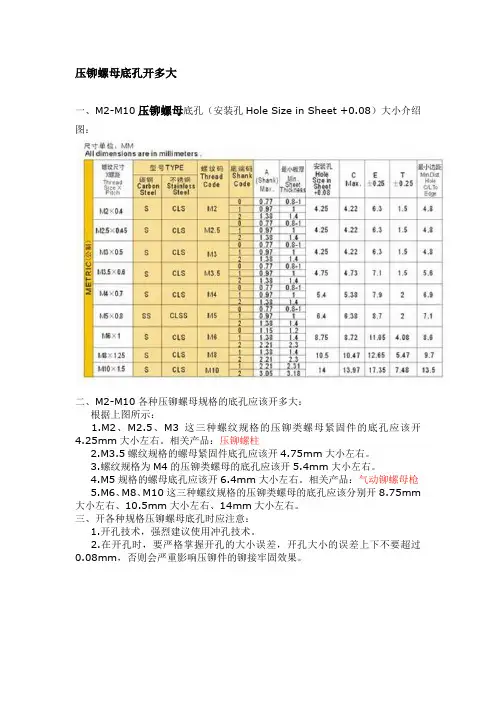

压铆螺母底孔开多大
一、M2-M10压铆螺母底孔（安装孔Hole Size in Sheet +0.08）大小介绍图：
二、M2-M10各种压铆螺母规格的底孔应该开多大：
根据上图所示：
1.M2、M
2.5、M3这三种螺纹规格的压铆类螺母紧固件的底孔应该开4.25mm大小左右。

相关产品：压铆螺柱
2.M
3.5螺纹规格的螺母紧固件底孔应该开
4.75mm大小左右。

3.螺纹规格为M4的压铆类螺母的底孔应该开5.4mm大小左右。

4.M5规格的螺母底孔应该开6.4mm大小左右。

相关产品：气动铆螺母枪
5.M6、M8、M10这三种螺纹规格的压铆类螺母的底孔应该分别开8.75mm 大小左右、10.5mm大小左右、14mm大小左右。

三、开各种规格压铆螺母底孔时应注意：
1.开孔技术，强烈建议使用冲孔技术。

2.在开孔时，要严格掌握开孔的大小误差，开孔大小的误差上下不要超过0.08mm，否则会严重影响压铆件的铆接牢固效果。

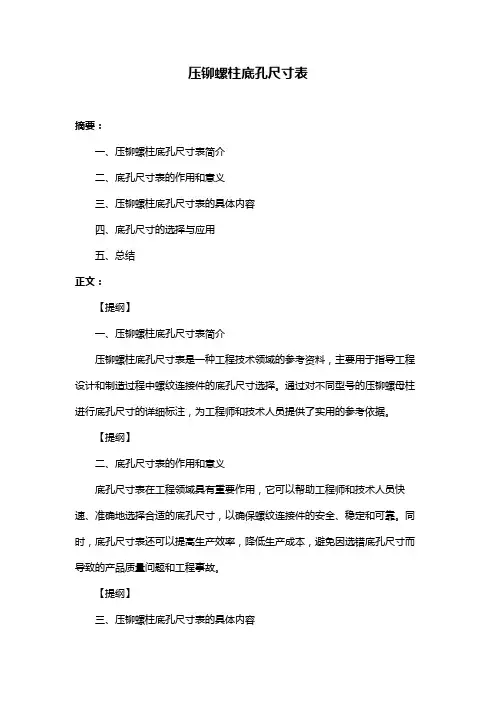

压铆螺柱底孔尺寸表摘要：一、压铆螺柱底孔尺寸表简介二、底孔尺寸表的作用和意义三、压铆螺柱底孔尺寸表的具体内容四、底孔尺寸的选择与应用五、总结正文：【提纲】一、压铆螺柱底孔尺寸表简介压铆螺柱底孔尺寸表是一种工程技术领域的参考资料，主要用于指导工程设计和制造过程中螺纹连接件的底孔尺寸选择。

通过对不同型号的压铆螺母柱进行底孔尺寸的详细标注，为工程师和技术人员提供了实用的参考依据。

【提纲】二、底孔尺寸表的作用和意义底孔尺寸表在工程领域具有重要作用，它可以帮助工程师和技术人员快速、准确地选择合适的底孔尺寸，以确保螺纹连接件的安全、稳定和可靠。

同时，底孔尺寸表还可以提高生产效率，降低生产成本，避免因选错底孔尺寸而导致的产品质量问题和工程事故。

【提纲】三、压铆螺柱底孔尺寸表的具体内容压铆螺柱底孔尺寸表主要包括以下内容：1.不同型号的压铆螺母柱对应的具体底孔尺寸；2.底孔尺寸与螺母柱的匹配关系；3.底孔尺寸与螺纹连接件的应用场景和要求；4.底孔尺寸的选择原则和方法。

【提纲】四、底孔尺寸的选择与应用在实际应用中，选择合适的底孔尺寸至关重要。

以下为底孔尺寸的选择与应用注意事项：1.根据螺母柱的型号和规格选择相应的底孔尺寸；2.考虑底孔尺寸与螺母柱的匹配度，以确保连接稳定；3.结合连接件的应用场景和受力要求，选择合适的底孔尺寸；4.注意底孔尺寸的国家标准和企业标准，确保产品质量和可靠性。

【提纲】五、总结压铆螺柱底孔尺寸表是工程技术领域中不可或缺的参考资料，通过对底孔尺寸的详细标注和合理选择，有助于确保螺纹连接件的安全、稳定和可靠。

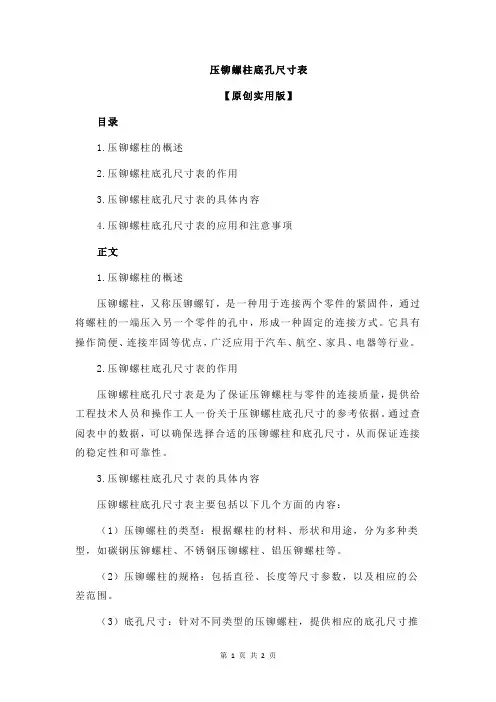

压铆螺柱底孔尺寸表【原创实用版】目录1.压铆螺柱的概述2.压铆螺柱底孔尺寸表的作用3.压铆螺柱底孔尺寸表的具体内容4.压铆螺柱底孔尺寸表的应用和注意事项正文1.压铆螺柱的概述压铆螺柱，又称压铆螺钉，是一种用于连接两个零件的紧固件，通过将螺柱的一端压入另一个零件的孔中，形成一种固定的连接方式。

它具有操作简便、连接牢固等优点，广泛应用于汽车、航空、家具、电器等行业。

2.压铆螺柱底孔尺寸表的作用压铆螺柱底孔尺寸表是为了保证压铆螺柱与零件的连接质量，提供给工程技术人员和操作工人一份关于压铆螺柱底孔尺寸的参考依据。

通过查阅表中的数据，可以确保选择合适的压铆螺柱和底孔尺寸，从而保证连接的稳定性和可靠性。

3.压铆螺柱底孔尺寸表的具体内容压铆螺柱底孔尺寸表主要包括以下几个方面的内容：（1）压铆螺柱的类型：根据螺柱的材料、形状和用途，分为多种类型，如碳钢压铆螺柱、不锈钢压铆螺柱、铝压铆螺柱等。

（2）压铆螺柱的规格：包括直径、长度等尺寸参数，以及相应的公差范围。

（3）底孔尺寸：针对不同类型的压铆螺柱，提供相应的底孔尺寸推荐值，包括孔径、孔深等参数。

（4）其他技术要求：如表面处理、装配方式等。

4.压铆螺柱底孔尺寸表的应用和注意事项在实际应用中，操作人员应根据产品图纸和压铆螺柱底孔尺寸表选择合适的螺柱和底孔尺寸，保证连接质量。

同时，应注意以下几点：（1）正确选择压铆螺柱和底孔尺寸，避免过大或过小的尺寸导致连接不牢固。

（2）在装配过程中，要确保压铆螺柱与底孔的配合精度，避免螺柱与底孔之间的间隙过大或过小。

（3）在压铆过程中，应控制好压力和压入深度，保证压铆螺柱连接牢固，同时避免对零件产生过度的变形。

压铆螺柱底孔尺寸表
摘要：
1.压铆螺柱的概述
2.压铆螺柱底孔尺寸表的含义
3.压铆螺柱底孔尺寸表的应用领域
4.压铆螺柱底孔尺寸表的具体内容
5.压铆螺柱底孔尺寸表的重要性
正文：
压铆螺柱是一种用于连接两个零件的紧固件，通过将螺柱的一端压入另一个零件的孔中，形成一种固定连接。

在工程技术中，为了确保压铆螺柱的稳定性和可靠性，需要根据特定的标准来选择合适的底孔尺寸。

因此，压铆螺柱底孔尺寸表应运而生，它为工程师和技术人员提供了选择合适底孔尺寸的依据。

压铆螺柱底孔尺寸表涉及的领域非常广泛，如汽车制造、航空航天、电子设备、建筑结构等。

这些领域中的产品，为了保证其性能和安全性，都需要使用压铆螺柱进行连接，因此，压铆螺柱底孔尺寸表在这其中发挥着至关重要的作用。

压铆螺柱底孔尺寸表具体内容包括：不同直径、长度和材料要求的压铆螺柱对应的底孔尺寸。

这些尺寸通常以毫米为单位，根据实际应用场景和设计要求进行选择。

选择合适的底孔尺寸，可以使压铆螺柱连接更牢固，提高产品性能和使用寿命。

在实际应用中，选择合适的压铆螺柱底孔尺寸至关重要。

如果底孔尺寸过
大，可能导致压铆螺柱连接不牢固，从而影响产品的性能和安全；反之，如果底孔尺寸过小，可能会使压铆螺柱无法顺利穿过底孔，导致无法完成连接。

因此，了解并掌握压铆螺柱底孔尺寸表，对于工程师和技术人员来说具有重要意义。

总之，压铆螺柱底孔尺寸表为工程师和技术人员提供了选择合适底孔尺寸的依据，对于确保产品的性能和安全具有重要意义。

压铆螺柱底孔尺寸表【原创实用版】目录1.压铆螺柱的概述2.压铆螺柱底孔尺寸表的作用3.压铆螺柱底孔尺寸表的内容4.压铆螺柱底孔尺寸表的应用5.压铆螺柱底孔尺寸表的注意事项正文1.压铆螺柱的概述压铆螺柱，又称压铆螺钉，是一种用于连接两个零件的紧固件。

它通过将螺柱的一端压入被连接零件的底孔中，形成一个牢固的连接。

这种连接方式具有操作简便、连接牢固等优点，被广泛应用于各种金属构件的连接和固定。

2.压铆螺柱底孔尺寸表的作用压铆螺柱底孔尺寸表是为了保证压铆螺柱与被连接零件的底孔尺寸匹配，从而确保连接的可靠性和稳定性。

通过参考尺寸表，工程师和操作人员可以正确选择合适的压铆螺柱和底孔尺寸，避免因尺寸不匹配导致的连接失效。

3.压铆螺柱底孔尺寸表的内容压铆螺柱底孔尺寸表通常包含以下几个方面的信息：- 压铆螺柱的类型：根据压铆螺柱的材料、形状和用途等特点进行分类。

- 压铆螺柱的规格：包括直径、长度等尺寸参数。

- 底孔的尺寸：包括底孔的直径、深度等尺寸参数。

- 底孔的加工方式：如钻孔、铣孔等。

- 适用范围：说明该尺寸表适用于哪些行业、领域或具体应用场景。

4.压铆螺柱底孔尺寸表的应用在实际应用中，工程师需要根据设计图纸和产品要求选择合适的压铆螺柱和底孔尺寸。

操作人员则需要按照尺寸表的要求进行加工和装配，确保连接的可靠性和稳定性。

同时，尺寸表还可以为质量检测提供依据，通过对比检测压铆螺柱和底孔的尺寸，判断连接是否合格。

5.压铆螺柱底孔尺寸表的注意事项在使用压铆螺柱底孔尺寸表时，应注意以下几点：- 仔细阅读尺寸表，确保选择的压铆螺柱和底孔尺寸符合要求。

- 根据实际应用场景选择合适的压铆螺柱类型和规格。

- 严格按照尺寸表进行加工和装配，避免因尺寸不匹配导致的连接问题。

压铆螺柱底孔尺寸表
摘要：
1.压铆螺柱底孔尺寸表的概述
2.压铆螺柱底孔尺寸表的作用和重要性
3.压铆螺柱底孔尺寸表的具体内容
4.压铆螺柱底孔尺寸表的应用范围和注意事项
正文：
压铆螺柱底孔尺寸表是一种详细列出了各种压铆螺柱底孔尺寸的表格，是机械制造行业中非常重要的一种技术文件。

在压铆螺柱的制造过程中，底孔尺寸的精确度直接影响到产品的质量，因此，压铆螺柱底孔尺寸表在机械制造行业中具有重要的作用。

压铆螺柱底孔尺寸表主要包括以下几个方面的内容：压铆螺柱的类型、底孔的直径、底孔的深度、底孔的形状等。

这些参数对于压铆螺柱的制造和使用都非常重要。

通过压铆螺柱底孔尺寸表，制造工人可以准确地掌握底孔的尺寸，确保产品的质量。

压铆螺柱底孔尺寸表的应用范围非常广泛，它适用于各种类型的压铆螺柱，包括圆形压铆螺柱、六角形压铆螺柱、方形压铆螺柱等。

同时，它也适用于各种不同的行业，如汽车制造、电子制造、航空航天等。

在使用压铆螺柱底孔尺寸表时，需要注意以下几点：首先，需要根据具体的产品类型和尺寸选择合适的压铆螺柱底孔尺寸；其次，需要确保底孔的制造精度，以保证产品的质量；最后，需要定期检查和更新压铆螺柱底孔尺寸表，
以适应行业的发展。
