压铆螺母底孔尺寸

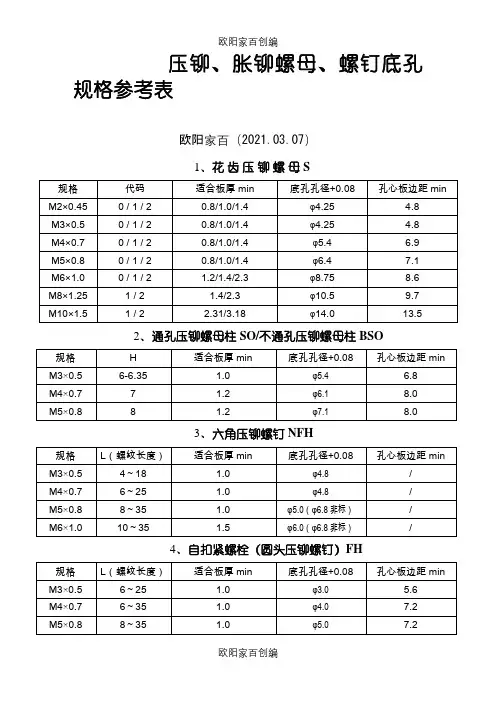

压铆螺件底孔尺寸表
注：SO SOS 为通孔不通牙，SOO SOOS 为通孔通牙，加B为不通孔，加S为不锈钢材料，H 为螺母柱的高度。

2.压铆螺母
注：CLS为不锈钢材料，S为普通A3钢，A为螺母适用板厚材代号。

3.镶入螺母
注：加S为不锈钢材料，A为螺母适用板厚代号。

注：加S为不锈钢材料，1.2、1.5、2.0为常用适用板厚。

5.压铆螺钉
注：加S为不锈钢材料，FH为圆头，NFH为六角头，L为螺钉总长度。

注：此表为一般性标准，具体的可以参照所购压铆件公司所提供的样本书友情提示：本资料代表个人观点，如有帮助请下载，谢谢您的浏览！。

压铆螺柱底孔尺寸表摘要：一、压铆螺柱底孔尺寸表简介二、底孔尺寸表的作用和意义三、压铆螺柱底孔尺寸表的具体内容四、底孔尺寸的选择与应用五、总结正文：【提纲】一、压铆螺柱底孔尺寸表简介压铆螺柱底孔尺寸表是一种工程技术领域的参考资料，主要用于指导工程设计和制造过程中螺纹连接件的底孔尺寸选择。

通过对不同型号的压铆螺母柱进行底孔尺寸的详细标注，为工程师和技术人员提供了实用的参考依据。

【提纲】二、底孔尺寸表的作用和意义底孔尺寸表在工程领域具有重要作用，它可以帮助工程师和技术人员快速、准确地选择合适的底孔尺寸，以确保螺纹连接件的安全、稳定和可靠。

同时，底孔尺寸表还可以提高生产效率，降低生产成本，避免因选错底孔尺寸而导致的产品质量问题和工程事故。

【提纲】三、压铆螺柱底孔尺寸表的具体内容压铆螺柱底孔尺寸表主要包括以下内容：1.不同型号的压铆螺母柱对应的具体底孔尺寸；2.底孔尺寸与螺母柱的匹配关系；3.底孔尺寸与螺纹连接件的应用场景和要求；4.底孔尺寸的选择原则和方法。

【提纲】四、底孔尺寸的选择与应用在实际应用中，选择合适的底孔尺寸至关重要。

以下为底孔尺寸的选择与应用注意事项：1.根据螺母柱的型号和规格选择相应的底孔尺寸；2.考虑底孔尺寸与螺母柱的匹配度，以确保连接稳定；3.结合连接件的应用场景和受力要求，选择合适的底孔尺寸；4.注意底孔尺寸的国家标准和企业标准，确保产品质量和可靠性。

【提纲】五、总结压铆螺柱底孔尺寸表是工程技术领域中不可或缺的参考资料，通过对底孔尺寸的详细标注和合理选择，有助于确保螺纹连接件的安全、稳定和可靠。

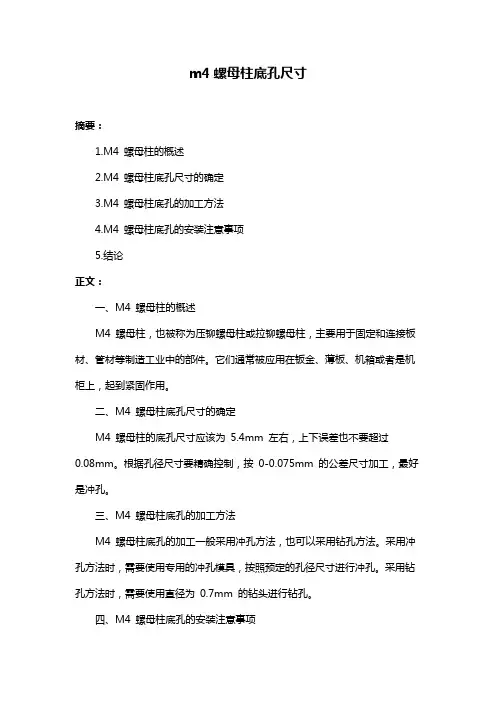

m4螺母柱底孔尺寸
摘要：
1.M4 螺母柱的概述
2.M4 螺母柱底孔尺寸的确定
3.M4 螺母柱底孔的加工方法
4.M4 螺母柱底孔的安装注意事项
5.结论
正文：
一、M4 螺母柱的概述
M4 螺母柱，也被称为压铆螺母柱或拉铆螺母柱，主要用于固定和连接板材、管材等制造工业中的部件。

它们通常被应用在钣金、薄板、机箱或者是机柜上，起到紧固作用。

二、M4 螺母柱底孔尺寸的确定
M4 螺母柱的底孔尺寸应该为5.4mm 左右，上下误差也不要超过
0.08mm。

根据孔径尺寸要精确控制，按0-0.075mm 的公差尺寸加工，最好是冲孔。

三、M4 螺母柱底孔的加工方法
M4 螺母柱底孔的加工一般采用冲孔方法，也可以采用钻孔方法。

采用冲孔方法时，需要使用专用的冲孔模具，按照预定的孔径尺寸进行冲孔。

采用钻孔方法时，需要使用直径为0.7mm 的钻头进行钻孔。

四、M4 螺母柱底孔的安装注意事项
在安装M4 螺母柱底孔时，需要注意以下几点：
1.底孔的安装位置应该准确无误，与设计图纸相符。

2.底孔的尺寸应该符合要求，上下误差不要超过0.08mm。

3.安装过程中，不能冲击敲入，应该采用压铆作业实现。
