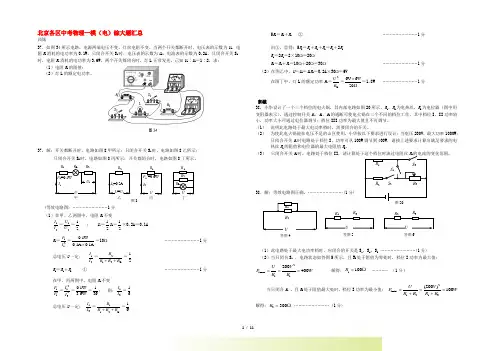

1 / 11北京各区中考物理一模（电）综大题汇总西城37．如图34所示电路，电源两端电压不变，灯丝电阻不变。
当两个开关都断开时，电压表的示数为U 1，电阻R 1消耗的电功率为0.1W 。
只闭合开关S 1时，电压表的示数为U 2，电流表的示数为0.2A 。
只闭合开关S 2时，电阻R 1消耗的电功率为3.6W 。
两个开关都闭合时，灯L 正常发光。
已知U 1∶U 2＝1∶2，求： （1）电阻R 2的阻值； （2）灯L 的额定电功率。
37. 解：开关都断开时，电路如图8甲所示；只闭合开关S 1时，电路如图8乙所示；只闭合开关S 2时，电路如图8丙所示；开关都闭合时，电路如图8丁所示。
(等效电路图) ……………………1分（1）在甲、乙两图中，电阻R 2不变21I I ＝21U U ＝21 ； I 1＝21I 2＝21×0.2A ＝0.1A R 1＝211I P ＝A1.0A 1.0W 1.0⨯＝10Ω ……………………1分总电压U 一定：21I I ＝L 212R R R R ++＝21 R 2＝R 1＋R L ①……………………1分在甲、丙两图中，电阻R 1不变11P P '＝2321I I ＝W 6.3W 1.0＝361； 则：31I I ＝61 总电压U 一定：31I I ＝L 211R R R R ++＝61 5R 1＝R 2＋R L ② ……………………1分由①、②得：5R 1＝R 1＋R L ＋R L ＝R 1＋2R LR L ＝2R 1＝2×10Ω＝20ΩR 2＝R 1＋R L ＝10Ω＋20Ω＝30Ω……………………1分（2）在图乙中，U ＝U 2＝I 2R 2＝0.2A×30Ω＝6V在图丁中，灯L 的额定功率P L ＝L2R U ＝Ω20V 6V 6⨯＝1.8W……………………1分东城38. 小华设计了一个三个档位的电火锅，其内部电路如图20所示，R 1、R 2为电热丝，R 3为电位器（图中用变阻器表示），通过控制开关S 1、S 2、S 3的通断可使电火锅在三个不同的档位工作，其中档位I 、II 功率较小，功率大小可通过电位器调节；档位III 功率为最大值且不可调节。
2022-2024北京初三一模物理汇编欧姆定律一、单选题1．（2024北京西城初三一模）某校科技兴趣小组的同学们为检测水流速度变化的情况，设计了检测水流速度变化的模拟电路，如图所示。
已知电源两端电压保持不变，R0是定值电阻，机翼状探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动（注：水流速度越大，探头上下表面的压力差越大）。
则下列分析中正确的是（）A．水流速度越小，电压表与电流表的示数之比越小B．水流速度越小，电路的总电阻越小C．水流速度越大，电压表的示数越大D．水流速度越大，电流表的示数越大2．（2024北京丰台初三一模）如图所示的电路中，R1、R2是同种材料制作的电阻丝，它们的长度分别L1、L2，横截面积分别为S1、S2，已知L1<L2，S1>S2。
开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。
下列判断正确的是（）A．I1＞I2B．I1＜I2C．U1＞U2D．U1<U23．（2024北京初三一模）某同学设计了一款弹力秤，用来监测鱼缸储水量。
其原理模型如图甲所示，电源电压恒为6V，压杆与压敏电阻R固定放置，且压敏电阻R的阻值与所受压力F变化的关系，如图乙所示。
当鱼缸水位低于临界水位，电流表示数高于某一数值时，就会触发报警﹔轻质水平杠杆OAB以О为支点，AB∶AO=1∶1，且一直处于水平状态；C是一个质量为600g、边长为10cm的实心正方体物块；鱼缸的底面积为300cm2；弹簧原长为10cm，且每受到1N的力长度变化0.5cm。
当鱼缸里没有水，且物块静止时，物块下表面距离鱼缸底部4cm处，弹簧、压杆和杠杆的质量及压杆的大小均忽略不计，鱼缸里水的密度为1g/cm3。
下列判断正确的是（）A ．鱼缸储水量越大，电路中电流做功越来越快B ．当电流表的示数为0.2A 时，鱼缸内水的深度为12.25cmC ．当鱼缸内水深10cm 时，电流表示数0.15AD ．若将杠杠与压杆的接触位置A 适当远离О点，则鱼缸水位更高时触发报警4．（2023北京东城初三一模）某种温度测试仪的电路，如图所示，其中1R 为定值电阻，2R 为热敏元件（阻值随温度升高而减小，电路图符号），电源两端的电压恒定不变。
2024北京初三一模物理汇编电功和电功率一、多选题1．（2024北京西城初三一模）如图所示，是一款有高、低温两挡的电熨斗电路原理图。
R 1、R 2为电热丝，其中R 2=242Ω，关于该电熨斗，下列说法正确的是 （ ）A ．开关S 1和S 2均闭合时，电熨斗处于低温挡B ．闭合开关S 1，断开开关S 2时，电熨斗处于高温挡C ．若电阻，则电熨斗高温挡的功率为1300WD ．若电阻，电路处于低温挡时，通电3min 电熨斗产生的热量是2．（2024北京大兴初三一模）小兴在实验室探究电流通过导体时产生的热量Q 与导体电阻R 是否有关。
他选用了以下实验器材：两个完全相同的烧瓶，烧瓶内分别装有相等质量且初温均为t o 的煤油，相同的温度计A 、B 和阻值为R 1、R 2的电阻丝（R 1≠R 2），还有满足实验要求的电源、滑动变阻器、开关、电流表、导线。
他连接了如图所示的电路，进行了如下实验：闭合开关通电一段时间后，记录下温度计A 的示数为t 1，温度计B 的示数为t 2，发现（t 1-t o ）<（t 2-t o ）。
下列说法中正确的是（ ）A ．小兴所探究问题的自变量是电流通过导体时产生的热量B ．实验中用温度计的示数变化表示电流通过电阻丝产生热量的多少C ．通过对实验现象进行分析，可知电流通过导体时产生的热量Q 与导体电阻R 有关D ．在不改变原电路的情况下，添加一块停表，还可以探究电流通过导体产生的热量Q 与电流I 的关系3．（2024北京东城初三一模）如图所示的是某电梯超载报警器工作原理电路图，电源电压恒定，为定值电阻，压敏电阻的阻值随着压力的变化而变化。
当电梯地板所受压力超过安全值时，电流表的示数将大于某一值触发报警（报警器未画出）。
若有人进入空载电梯，下列说法正确的是（ ）144R =Ω144R =Ω51.9810J⨯0R RA ．压敏电阻的阻值变大B ．电路的总电阻减小C ．电路的总功率变小D ．电阻两端的电压增大4．（2024北京房山初三一模）我国自主研发的“奋斗者”号深海潜水器在马里亚纳海沟成功下潜万米深度，创造了中国载人深潜的新纪录。

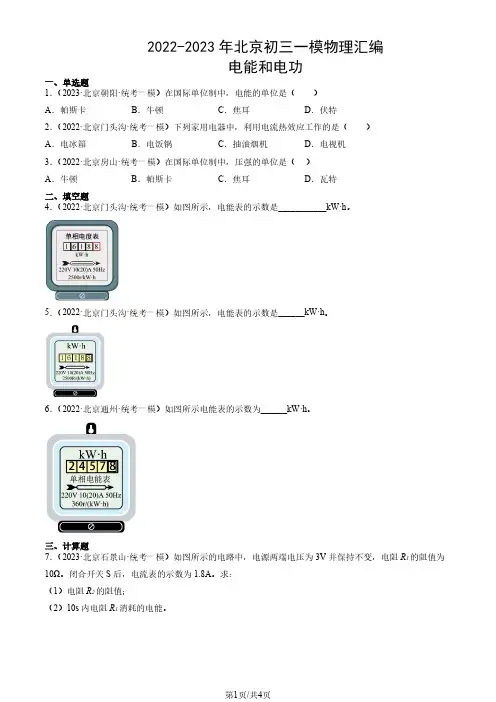

2022-2023年北京初三一模物理汇编
电能和电功
一、单选题
1．（2023·北京朝阳·统考一模）在国际单位制中，电能的单位是（）
A．帕斯卡B．牛顿C．焦耳D．伏特
2．（2022·北京门头沟·统考一模）下列家用电器中，利用电流热效应工作的是（）
A．电冰箱B．电饭锅C．抽油烟机D．电视机
3．（2022·北京房山·统考一模）在国际单位制中，压强的单位是（）
A．牛顿B．帕斯卡C．焦耳D．瓦特
7．（2023·北京石景山·统考一模）如图所示的电路中，电源两端电压为3V并保持不变，电阻R1的阻值为10Ω。
闭合开关S后，电流表的示数为1.8A。
求：
（1）电阻R2的阻值；
（2）10s内电阻R1消耗的电能。
8．（2022·北京大兴·统考一模）如图所示的电路中，电源两端电压为3V并保持不变，定值电阻R为20Ω。
闭合开关S，调节滑动变阻器R P的滑片P，使电压表示数为2V。
求：
（1）通过电阻R的电流；
（2）R P两端的电压；
（3）R P接入电路的电阻阻值；
（4）通电60s，电路中消耗的总电能。

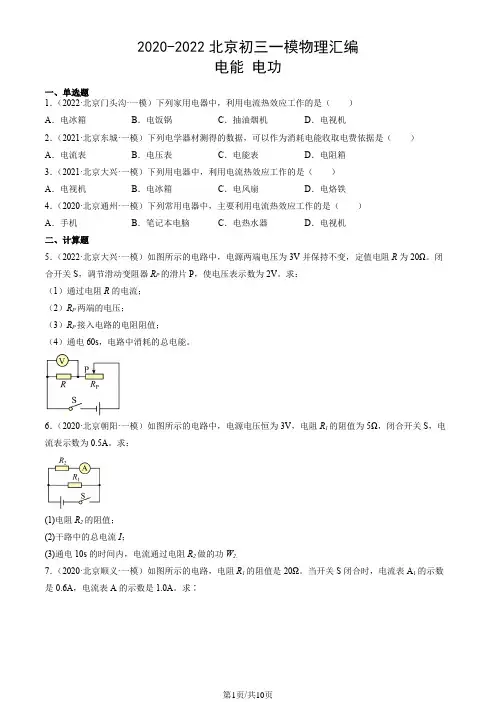

2020-2022北京初三一模物理汇编电能电功一、单选题1．（2022·北京门头沟·一模）下列家用电器中，利用电流热效应工作的是（）A．电冰箱B．电饭锅C．抽油烟机D．电视机2．（2021·北京东城·一模）下列电学器材测得的数据，可以作为消耗电能收取电费依据是（）A．电流表B．电压表C．电能表D．电阻箱3．（2021·北京大兴·一模）下列用电器中，利用电流热效应工作的是（）A．电视机B．电冰箱C．电风扇D．电烙铁4．（2020·北京通州·一模）下列常用电器中，主要利用电流热效应工作的是（）A．手机B．笔记本电脑C．电热水器D．电视机二、计算题5．（2022·北京大兴·一模）如图所示的电路中，电源两端电压为3V并保持不变，定值电阻R为20Ω。
闭合开关S，调节滑动变阻器R P的滑片P，使电压表示数为2V。
求：（1）通过电阻R的电流；（2）R P两端的电压；（3）R P接入电路的电阻阻值；（4）通电60s，电路中消耗的总电能。
6．（2020·北京朝阳·一模）如图所示的电路中，电源电压恒为3V，电阻R1的阻值为5Ω，闭合开关S，电流表示数为0.5A。
求：(1)电阻R2的阻值；(2)干路中的总电流I；(3)通电10s的时间内，电流通过电阻R2做的功W2.7．（2020·北京顺义·一模）如图所示的电路，电阻R1的阻值是20Ω。
当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1.0A。
求∶(1)电阻R2的阻值；(2)通电时间10s，电流通过电阻R2所做的电功W2。
8．（2020·北京房山·一模）如图所示，是家庭、宾馆常用的电热水壶。
下表中列出了该电热水壶部分技术参数。
求∶(1)电热水壶正常工作的电流（保留一位小数）；(2)若电热水壶正常工作3min能烧开一壶水，则电热水壶烧开一壶水所消耗的电能。

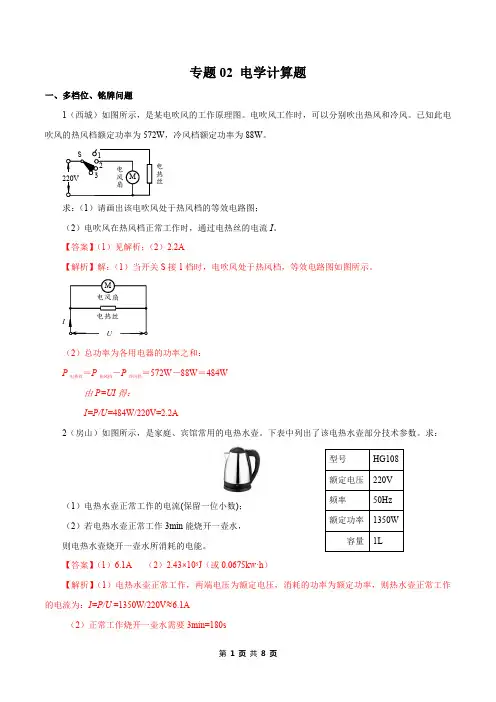

【中考物理】2023届北京市区域高频考点一模复习专题分层—电学计算专题1.如图所示的电路中，电源电开保持不变。
电阻R 1的阻值为10Ω，只闭合开关S 1，电流表A 1的示数为0.3A。
求：（1）电源电压。
（2）再闭合开关S 2，电流表A 2的示数变化了0.1A，电阻R 2的阻值。
2.如图所示的电路中，电源电压U 不变，r 、R 1和R 2均为定值电阻，其中r =1Ω，R 1=14Ω，S 1为单刀单掷开关，S 2为单刀双掷开关。
闭合S 1，将S 2掷于1端，电压表V 的示数U 1=2.8V；将S 2切换到2端，电压表V 的示数U 2=2.7V。
求：（1）电源电压U 的大小；（2）电阻R 2的阻值。
3.如图是某晾衣机的工作电路图，电源电压U =220V，其中R 是发热电阻。
当开关S 1闭合、S 2断开时，晾衣机开启风干功能，其额定功率P 1=44W；当开关S 1、S 2均闭合时，晾衣机开启烘干功能，通过R 的电流I 2=1A。
求：（1）使用风干功能时通过电动机的电流；（2）使用烘干功能时电阻R 在1min 内产生的热量；（3）使用烘干功能1h 消耗的电能。
4.如图是某电蒸锅的内部简化电路图，R 1、R 2均为发热电阻，R 1的阻值为484Ω，加热档功率为1200W。
用此电蒸锅对质量为1.2kg 的水加热使其温度升高75℃，需要的时间为375s，已知c 水=4.2×103J/（kg •℃）。
求：（1）保温档的功率；（2）电阻R 2的阻值；（3）电蒸锅的加热效率。
5.如图所示，小灯泡标有“6V 3W”字样（设灯丝电阻不受温度影响），R 1为定值电阻，R 2为滑动变阻器，其最大阻值为40Ω。
求：（1）小灯泡正常发光时的电阻；（2）当开关S 、S 1、S 2都闭合时，小灯泡恰好正常发光，电流表示数为0.6A，电路工作50s，求R 1的阻值和电流通过R 1产生的热量。
6.随着汽车的普及，车载电饭煲开始得到应用，人们能够在车内随时随地做饭而不受场地的限制，更好满足了旅游个性化要求。

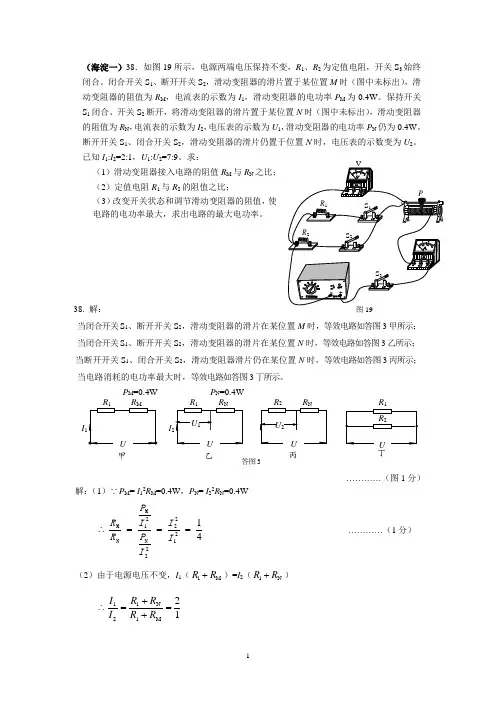

（海淀一）38．如图19所示，电源两端电压保持不变，R 1、R 2为定值电阻，开关S 3始终闭合。
闭合开关S 1、断开开关S 2，滑动变阻器的滑片置于某位置M 时（图中未标出），滑动变阻器的阻值为R M ，电流表的示数为I 1，滑动变阻器的电功率P M 为0.4W 。
保持开关S 1闭合、开关S 2断开，将滑动变阻器的滑片置于某位置N 时（图中未标出），滑动变阻器的阻值为R N ，电流表的示数为I 2，电压表的示数为U 1，滑动变阻器的电功率P N 仍为0.4W 。
断开开关S 1、闭合开关S 2，滑动变阻器的滑片仍置于位置N 时，电压表的示数变为U 2。
已知I 1:I 2=2:1，U 1:U 2=7:9。
求：（1）滑动变阻器接入电路的阻值R M 与R N 之比； （2）定值电阻R 1与R 2的阻值之比；（3）改变开关状态和调节滑动变阻器的阻值，使电路的电功率最大，求出电路的最大电功率。
38. 解：当闭合开关S 1、断开开关S 2，滑动变阻器的滑片在某位置M 时，等效电路如答图3甲所示； 当闭合开关S 1、断开开关S 2，滑动变阻器的滑片在某位置N 时，等效电路如答图3乙所示； 当断开开关S 1、闭合开关S 2，滑动变阻器滑片仍在某位置N 时，等效电路如答图3丙所示； 当电路消耗的电功率最大时，等效电路如答图3丁所示。
…………（图1分） 解：（1） P M = I 12R M =0.4W ，P N = I 22R N =0.4W4121222221===∴I I I P I P R R N M NM…………（1分） （2）由于电源电压不变，I 1（M 1R R +）=I 2（N 1R R +） ∴12M 1N 121=++=R R R R I IP M =0.4W IP N =0.4WI答图3图30又41N M =R R ，所以12M 1=R R ，21N 1=R R …………（1分） 在图乙中，31N 111=+=R R R U U 又9721=U U ，所以732=U U 在图丙中，73N 222=+=R R R U U ，所以43N 2=R R∴3221=R R …………（1分） （3）P M = I 12R M =（M 1R R U +）2×R M =W 4.09M2=R U∴W 6.3M2=R U …………（1分）12M 1=R R ，3221=R R ，所以：13M 2=R R ∴W 3W 6.36532M 2M 22212=⨯=+=+=R U R U R U R U P …………（1分）（东城一）38.如图30所示电路，设电源电压不变，灯丝电阻不随温度变化。

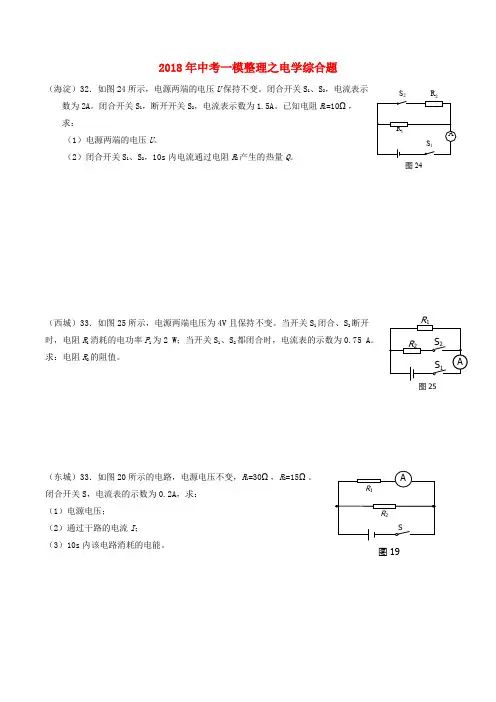

2018年中考一模整理之电学综合题（海淀）32．如图24所示，电源两端的电压U 保持不变。
闭合开关S 1、S 2，电流表示数为2A 。
闭合开关S 1，断开开关S 2，电流表示数为1.5A 。
已知电阻R 1=10Ω，求：（1）电源两端的电压U 。
（2）闭合开关S 1、S 2，10s 内电流通过电阻R 2产生的热量Q 。
（西城）33．如图25所示，电源两端电压为4V 且保持不变。
当开关S 1闭合、S 2断开时，电阻R 1消耗的电功率P 1为2 W ；当开关S 1、S 2都闭合时，电流表的示数为0.75 A 。
求：电阻R 2的阻值。
（东城）33．如图20所示的电路，电源电压不变，R 1=30Ω，R 2=15Ω。
闭合开关S ，电流表的示数为0.2A ，求： （1）电源电压； （2）通过干路的电流I ； （3）10s 内该电路消耗的电能。
图24 R 2S2图19（朝阳）32．如图22所示的电路，电阻R2的阻值是30Ω。
当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1.0A。
求：（1）电阻R1的阻值；（2）通电30秒钟，电流通过电阻R2所做的电功W2。
（丰台）31．如图26所示，电源两端电压保持不变，电阻R1的阻值为10Ω，电阻R2的阻值为50Ω。
闭合开关S，电阻R2两端的电压为10V。
求：（1）电阻R1两端的电压；（2）电阻R2消耗的电功率。
（石景山）32．如图21所示，电源两端的电压不变。
电阻R1 = 20Ω，电阻R2 = 5Ω，当只闭合开关S 时，电流表的示数为0.3A。
求：（1）电源两端的电压U；（2）当开关S、S1都闭合时，电阻R2消耗的功率P2。
图22 图26（房山）33．图26甲、乙为小兰家电饭锅及其简化电路，其中R 1和R 2均为电热丝，S 1为自动控制开关，可实现智能化地控制食物在不同时间段的温度。
图26丙为用该电饭锅焖熟一锅米饭后并保温时，功率随时间变化的图像。
已知高温档的功率为660W ，保温档的功率是110W 。

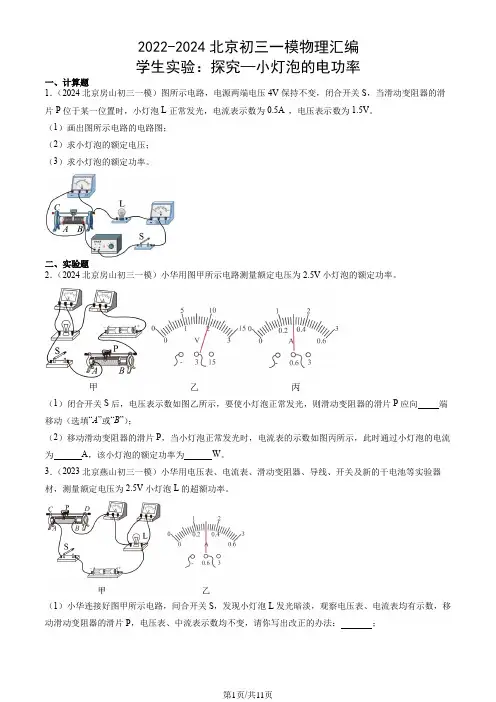

2022-2024北京初三一模物理汇编学生实验：探究—小灯泡的电功率一、计算题1．（2024北京房山初三一模）图所示电路，电源两端电压4V保持不变，闭合开关S，当滑动变阻器的滑片P位于某一位置时，小灯泡L正常发光，电流表示数为0.5A ，电压表示数为1.5V。
（1）画出图所示电路的电路图；（2）求小灯泡的额定电压；（3）求小灯泡的额定功率。
二、实验题2．（2024北京房山初三一模）小华用图甲所示电路测量额定电压为2.5V小灯泡的额定功率。
（1）闭合开关S后，电压表示数如图乙所示，要使小灯泡正常发光，则滑动变阻器的滑片P应向端移动（选填“A”或“B”）；（2）移动滑动变阻器的滑片P，当小灯泡正常发光时，电流表的示数如图丙所示，此时通过小灯泡的电流为A，该小灯泡的额定功率为W。
3．（2023北京燕山初三一模）小华用电压表、电流表、滑动变阻器、导线、开关及新的干电池等实验器材，测量额定电压为2.5V小灯泡L的超额功率。
（1）小华连接好图甲所示电路，间合开关S，发现小灯泡L发光暗淡，观察电压表、电流表均有示数，移动滑动变阻器的滑片P，电压表、中流表示数均不变，请你写出改正的办法：；（2）小华改正实验错误后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，发现电流表示数如图乙所示，由此可知，此时通过小灯泡L的电流为A，小灯泡L的额定功率为W。
4．（2022北京二中初三一模）有一只小灯泡的铭牌上仅能看清“0.5A”的字样，小强为了测量该小灯泡的额定功率，进行了如下图实验，所用电源为两节新干电池。
（1）请用笔画线补充完整图甲的实物图，要求滑片左移动电压表示数变大。
（2）闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，电流表的示数始终为零，电压表的示数接近3V保持不变，为了排除故障，接下来的操作合理的是（选填字母）；A．拧紧开关两端的接线柱B．拧紧小灯泡和它两端的接线柱（3）排除故障后，正确连接电路。
调节滑动变阻器，观察表示数，直到小灯泡正常发光，此时电压表示数如图乙所示，则小灯泡的额定功率为W；（4）如果考虑电表内阻的影响，则测得的额定功率值真实值（填“大于”、“等于”或“小于”）（5）小强对实验进行了拓展，利用如图丙所示的电路，测出了另一只已知额定电流为I1的小灯泡的额定功率，请完成实验步骤；①闭合开关S1，开关S2连接b，移动滑动变阻器的滑片，使电流表示数为；①保持滑动变阻器的滑片位置不变，开关S2连接a，调节电阻箱的阻值，使电流表示数为I1读出电阻箱的示数为R0；①则小灯泡的额定功率表达式P额= （用字母表示）。

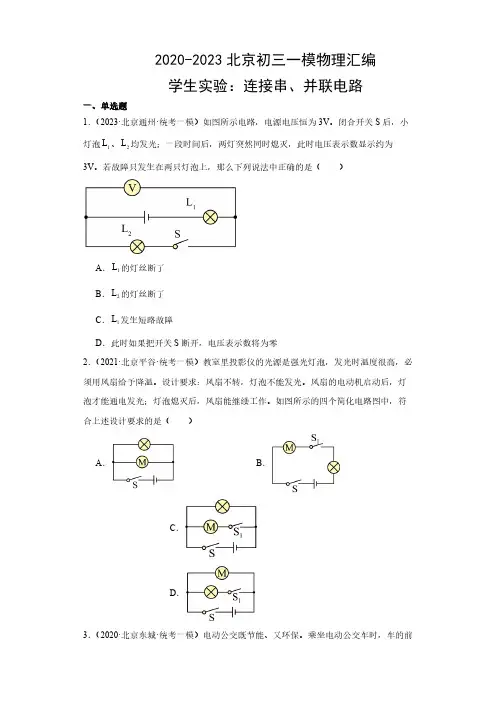

2020-2023北京初三一模物理汇编学生实验：连接串、并联电路一、单选题1．（2023·北京通州·统考一模）如图所示电路，电源电压恒为3V。
闭合开关S后，小灯泡1L、2L均发光；一段时间后，两灯突然同时熄灭，此时电压表示数显示约为3V。
若故障只发生在两只灯泡上，那么下列说法中正确的是（ ）A．1L的灯丝断了B．2L的灯丝断了C．1L发生短路故障D．此时如果把开关S断开，电压表示数将为零2．（2021·北京平谷·统考一模）教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。
设计要求：风扇不转，灯泡不能发光。
风扇的电动机启动后，灯泡才能通电发光；灯泡熄灭后，风扇能继续工作。
如图所示的四个简化电路图中，符合上述设计要求的是（ ）A．B．C．D．3．（2020·北京东城·统考一模）电动公交既节能、又环保。
乘坐电动公交车时，车的前后两门（电路开关）中的任意一个门没有关闭好，电动公交车都无法行驶。
如图中符合要求的电路是（）A．B．C．D．二、作图题4．（2020·北京西城·统考一模）实验桌上备有如下器材：符合要求的学生电源、电压表、电流表、电阻箱、滑动变阻器、开关各一个，导线若干。
请你利用上述器材，设计一个实验证明“当通过导体的电流保持不变时，导体的电阻越大，该导体两端的电压就越大。
”要求：画出实验电路图。
三、实验题5．（2022·北京房山·统考一模）小墩初三总复习时认识到，在研究影响电阻大小因素时，电阻大小也可以用电压的大小表示，于是他想重新设计一个实验证明：电阻大小与导体长度有关。
实验室有符合要求的电池组、开关、电压表、刻度尺、导线若干及如图所示的四根电阻丝（）。
（1）应选用图中a和______两根电阻丝进行实验；（2）请设计出实验电路图并写出主要实验步骤______。
参考答案：1．B【详解】ABC．由图得，两灯泡串联，电压表测量灯泡L2电压，一段时间后，两灯突然同时熄灭，此时电压表示数显示约为3V，故障只发生在两只灯泡上，说明故障为与电压表并联的灯泡L2断路，故AC错误，B正确；D．如果把开关S断开，电压表仍然接在电源两端，示数接近3V，故D错误。
2023北京初三一模物理汇编电功率A．电流表的示数变大A．闭合S断开S时，养生壶处于高档位A ．灯1L 与灯2L 的亮度一定相同B ．灯1L 与灯2L 两端的电压一定相等C ．通过A 点的电流大于通过C 点的电流D ．若灯1L 的灯丝烧断了，灯1L 不能发光4．（2023·北京丰台·统考一模）如图所示的电路中，将开关S 闭合，完全相同的灯L 1和灯L 2均发光。
下列说法正确的是（ ）A ．灯L 1比灯L 2亮B ．通过A 点的电流等于通过B 点的电流C ．灯L 1的实际电功率比灯L 2的实际电功率小D ．电路中AB 两点间的电压大于BC 两点间的电压5．（2023·北京房山·统考一模）如图所示的电路中，电源两端电压保持不变，当开关S 闭合时，灯L 正常发光。
如果将滑动变阻器的滑片P 向右滑动，则下列说法中正确的是（ ）A ．电流表的示数变小，灯L 变亮B ．电流表的示数变大，灯L 变暗C ．电压表的示数变小，灯L 变暗D ．电压表的示数变大，灯L 变亮6．（2023·北京延庆·统考一模）某同学设计的煤气检测电路如图所示，电源电压不变，R 为定值电阻，N 为气敏元件，其阻值随煤气浓度的升高而增大。
闭合开关S ，当煤气浓度升高时，下列判断正确的是（ ）A ．电流表的示数变大B ．输出信号的电压变小C ．R 两端的电压变小D ．电路消耗电能变少二、多选题A．电路中的最大电流为0.6A9．（2023·北京西城·统考一模）如图所示的电路中，定值电阻R1为10Ω，电源两端电压为3V。
闭合开关S，电压表示数为2V。
（1）画出实物电路所对应的电路图；（2）求定值电阻R2的阻值；（3）求R1的电功率。
10．（2023·北京海淀·统考一模）如图所示的电路中，电源两端电压为2V且保持不变，电阻R1=4Ω，R2=8Ω。
求：（1）开关S1闭合、S2断开时，电流表的示数I1；（2）开关S1、S2都闭合时，电路的总功率P。
2023北京初三一模物理汇编家庭电路一、单选题1．（2023·北京海淀·统考一模）关于家庭电路和安全用电，下列说法正确的是（）A．洗衣机工作时，其金属外壳需要接地B．电能表是测量家庭电路中用电器消耗电功率的仪表C．台灯、电视机、电冰箱接入家庭电路中正常工作时，它们之间是串联关系D．家庭电路中保险丝熔断，一定是由于同时工作的用电器总功率过大造成的2．（2023·北京门头沟·统考一模）下列说法中正确的是（）A．只要注意用电安全，家庭电路无需安装保险丝或空气开关B．电能表是测量家庭电路中用电器总功率的仪表C．台灯与电视机均正常工作时是串联关系D．总开关突然跳闸（自动断开），是由于电路中总电流过大引起的二、作图题3．（2023·北京西城·统考一模）用笔画线代替导线，把带有开关的插座正确地接入如图所示的家庭电路中。
5．（2023·北京平谷·统考一模）如图所示，电能表的示数为参考答案1．A【详解】A．如果洗衣机漏电，使金属外壳带了电，人体就有触电的危险。
所以洗衣机的金属外壳需要接地，故A符合题意；B．电能表是测量电路中电功的仪表，不是测量电功率的仪表，故B不符合题意；C．家庭电路中各用电器之间是并联关系，故C不符合题意；D．保险丝熔断，有可能是用电器总功率过大，也有可能是电路中发生短路，故D不符合题意。
故选A。
2．D【详解】A．为保证家庭电路中用电器使用的安全性，家庭电路中必须安装保险丝或空气开关，故A错误；B．电能表是测量家庭电路中用电器消耗电能的仪表，故B错误；C．台灯与电视机均正常工作互相不影响，所以是并联，故C错误；D．总开关突然跳闸（自动断开），电路中可能发生短路或者用电器总功率过大，使电路中总电流过大，故D正确。
故选D。
3．【详解】三孔插座的连接方法：左零右火中接地；开关接在火线上，保证能在需要时断开与火线的连接，如图所示：4．2019.8【详解】电能表表盘最后一位为小数，由图可知电能表读数为2019.8kW•h。
北京市中考物理一模电学计算题汇编及解析 人教新课标版1、（平谷）如图19所示的电路中，电源两端电压保持不变。
只闭合开关S 1，当滑动变阻器的滑片P 位于A 点时，电压表V l 的示数U 1为10V ，电压表V 2的示数U 2为8V ，电路中的电流为I 1，电阻R 1与此时滑动变阻器消耗的电功率P 1为4W ；当滑动变阻器的滑片P 位于B 点时，电压表V l 的示数U 1’，电压表V 2的示数为U 2’，电流表示数为I 2，电阻R 1与此时滑动变阻器消耗的电功率P 2为2.5W ，且电压U 1 ：U 1’＝ 2：1求： (1)电流I 1与I 2的比值； (2)电源两端的电压U ；(3) 当开关S 1 、S 2都闭合，滑动变阻器的滑片P 位于最左端时，电路的电功率P 3。
（6分）S 2S 1PR 2R 1212、（顺义）如图23所示，电路中的总电压和灯L 的电阻保持不变，当闭合开关S 1，断开开关S 2和S 3时，灯L 正常发光，电压表示数为6V ；当闭合开关S 1、S 2，断开S 3时，电流表示数为0.5A ；当闭合开关S 3，断开S 1、S 2时，灯L 实际消耗的电功率为其额定功率的91，电阻R 1消耗的电功率为0.3W ，求： （1）灯L 正常工作1min40s 消耗的电能； （2）电阻R 2的阻值。
（6分）3、（朝阳）4、（怀柔）如图27所示电路中，电源两端的电压和灯丝的电阻均保持不变，定值电阻R1=25 。
1，只闭合开关S1时，灯L正常发光；只闭合开关S3时，灯L 的实际功率为其额定功率的16R2消耗的功率为0.5W；改变三个开关的状态，在保证R1工作的条件下，若R1消耗的最大功率和最小功率之比为4∶1。
求：（1）灯丝的电阻R灯；（2）电源两端的电压U；（请画出相关的等效电路图）图275、（东城）如图24所示的电路中，电源两端的电压保持不变。
闭合开关S 、S 1，当滑片P 移至滑动变阻器R 2的A 端时，电压表V 1的示数为U 1，电压表V 2的示数为U 2，电流表A 的示数为I 1，滑动变阻器R 2消耗的电功率P 2为3W 。
2024北京初三一模物理汇编电磁学计算题一、计算题1．（2024北京东城初三一模）在如图所示的电路中，电源两端的电压为9V 恒定不变，小灯泡的规格为“6V 3W”，若其灯丝电阻值保持不变，为定值电阻。
闭合开关S ，灯泡正常工作，求：（1）小灯泡的阻值；（2）电阻的阻值；（3）电阻的功率；（4）1 min 内电路消耗的电能W 。
2．（2024北京西城初三一模）如图所示的电路中，定值电阻R 0为10 Ω，电源两端电压为3V 并保持不变。
闭合开关S ，调节滑动变阻器R P ，使电压表示数为1V 。
（1）画出实物电路所对应的电路图；（2）求R P 接入电路的阻值；（3）求R 0的电功率。
3．（2024北京顺义初三一模）表中列出了一款电热水壶部分技术参数。
由此计算：（1）这款电热水壶正常工作时的电流；（2）电热水壶正常工作5min 能烧开一壶水，则电热水壶烧开一壶水所消耗的电能。
额定电压220V 频率50Hz 额定功率1320W 容量1L4．（2024北京燕山初三一模）如图甲所示是某家用取暖器，其铭牌如图乙所示。
求：（1）该取暖器正常工作时通过的电流；1L 2R 1L 1R 2R 2R 2P（2）该取暖器正常工作10min 消耗的电能。
5．（2024北京通州初三一模）图中所示是某型号电饭锅内部简化电路。
与是阻值不变的发热电阻。
温控开关S 可以根据实际情况使电饭锅处于加热或保温状态。
下表是该电饭锅的铭牌。
求：容量6L 额定电压220V 加热功率880W 保温功率50W（1）画出电路处于保温状态时的等效电路图；（2）的阻值；（3）电饭锅在保温状态下正常工作15min 所消耗的电能。
6．（2024北京东城初三一模）小东利用图甲所示的电路，测得电阻R 在不同电压下的电流大小，并利用所测的数据绘制出电流I 随其两端电压U 变化的图像，如图乙所示。
电源两端电压为3V 并保持不变。
求：（1）电阻R 的阻值；（2）当电压表的示数为2V 时，滑动变阻器的功率P 。
2023北京初三一模物理汇编串联电路和并联电路章节综合是定值电阻，A．图中的金属片可以用塑料片代替B．电路图中的电表可能是电流表C．闭合开关后，压力增大时，D．闭合开关后，压力增大时，电表的示数变大2．（2023·北京门头沟·A．I1 >I2二、实验题3．（2023·北京西城·统考一模）小亮用“伏安法”测量额定电压为2.5V小灯泡正常发光时的电阻。
（1）实验过程中，电压表的示数如图甲所示，若使灯泡正常发光，他应使串联在电路中的滑动变阻器接入电路的电阻___________；（选填“增大”或“减小”）（2）当小灯泡正常发光时，如图乙所示电流表的示数为___________A，则小灯泡的电阻为___________Ω（保留2位有效数字）。
4．（2023·北京西城·统考一模）小强与小刚利用实验证明“并联电路中，其中一条支路中的电流不断改变，干路中的电流仍等于各支路电流之和”。
小强先用导线将符合要求的学生电源、三块电流表、两个阻值相同的电阻、开关连接成如图所示的电路。
（1）小刚发现电路中只有一根导线连接有误。
请你在错误的导线处打×，用笔画线代替导线画出正确的连接位置___________；（2）电路连接正确后，他们发现要想完成实验，还需添加的器材是___________若干；（3）请你帮助他们写出主要实验步骤___________，并设计实验记录表格___________。
5．（2023·北京平谷·统考一模）在实验课上，小辉同学用“伏安法”测量小灯泡正常发光时的电阻，他连接了如图甲所示的电路，其中选用的小灯泡上标有“2.5V”字样。
（1）闭合开关进行实验，移动滑动变阻器滑片P的过程中，他应注视________（选填“电压表示数”“电流表示数”或“滑动变阻器”），当停止移动滑片P 时，他发现电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是________(选填字母符号)：A．滑动变阻器接触不良B．小灯泡短路（2）排除故障后继续实验，当电压表示数为2.5V时，电流表的示数如图乙所示，此时通过小灯泡的电流为______A，则小灯泡正常发光时的电阻为_____Ω(计算结果保留一位小数)。
2013北京中考一模物理电学计算题及答案汇总（8个区）平谷区38.如图20所示电路，电源电压保持不变，当只闭合开关S 1，且滑动变阻器的滑片P 位于中点时，电压表的示数为U 1，滑动变阻器消耗的电功率为P 1；当只闭合开关S 2时，电压表的示数为U 2，电路消耗的总功率为1.2W ；当开关S 1、S 2、S 3都闭合，且滑动变阻器滑片P 位于右端时，电流表的示数为1A ，电阻R 1消耗的电功率为P 1'。
已知U 2=2U 1，P 1'=8P 1。
求：（1）电阻R 2与R 3之比 ； （2）电源电压；（3）电功率P 1门头沟区38.如图21所示，电源两端电压U 保持不变。
当开关S 、S 1 、S 2都闭合，滑动变阻器的滑片P 移到A 端时，电压表的示数为U ，电流表的示数I ；当开关S 、S 1闭合，S 2断开，滑动变阻器的滑片P 移到B 端时，电路消耗的总电功率为P 1，电压表的示数为U 1，电流表的示数I 1；当开关S 、S 2闭合，S 1断开，滑动变阻器的滑片P 移到中点时，R 2消耗的电功率为P 2，电压表的示数为U 2，电流表的示数为I 2。
已知U 1:U 2=2:5，U 2:U =1:2，I =1.8A ，P 1 =2.88W 。
求：（1）电流I 1与I 2之比； （2）R 2消耗的电功率为P 2； （3）电源两端电压U 。
图20图21图30R 1R 2S 1LS 2VV 1V 2V38.如图30所示电路，设电源电压不变，灯丝电阻不随温度变化。
当只闭合开关S 1时， 电流表的示数是I 1。
当只闭合开关S 2时，电流表的示数是I 2。
当开关S 1、S 2都闭合时，灯L 正常发光，电流表的示数为I 3。
当开关S 1 、S 2都断开时，电流表的示数是I 4，电压表V 1、V 2示数之比为3:1，此时R L 消耗的电功率为0.5W ；已知I 1:I 2 =3:1， 求：(1) 电阻R 1:R 2； (2) 电流I 3：I 4；(3) 电路总功率的最大值P m 。
丰台区38．如图19所示，电源两端电压不变，小灯泡L 灯丝电阻保持不变。
当开关S 1、S 2、S 3都闭合，滑动变阻器的滑片P 滑至B 端时，小灯泡恰好正常发光，电流表的示数为I 1，电压表的示数为U 1；当只闭合开关S 1，滑动变阻器的滑片P 滑至AB 中点时，小灯泡消耗的功率为额定功率的1/4，电流表的示数为I 2；当只闭合开关S 2时，电流表的示数为I 3，电压表的示数为U 3，电阻R 1的电功率P 1为2W ，已知： U 1:U 3=3:1， I 1: I 2=7:1。
求： （1）电阻R 1与R 2之比； （2）小灯泡的额定功率P 额图1738．如图19所示电路，电源电压保持不变，小灯泡L 标有“6V 0.3A ”字样，且灯丝电阻不随温度变化，定值电阻R 1的阻值为10Ω，滑动变阻器R 2的滑片P 在使用前位于最右端。
当开关S 1 、S 2都闭合，调节滑片P 的位置至a 点时，小灯泡的功率为P L ，电压表的示数为U a ，滑动变阻器的功率为P 2；当开关S 1闭合，S 2断开时，调节滑片P 的位置至b 点时，小灯泡正常发光，电压表的示数为U b ，滑动变阻器的功率为P 2/。
（图中未标明a 、b 点的位置） 已知：P 2∶P 2′＝25∶18，P L 比小灯泡的额定功率小0.55W 。
（6分） 求：电流表、电压表两次的示数和电源电压。
房山区38．如图21所示电路，电源两端电压保持不变。
当开关1S 闭合、2S 断开，滑动变阻器的滑片P 移到右端时，电阻3R 的电功率为3P ，电流表的示数为1I ；当开关1S 断开、2S 闭合时，电阻3R 的电功率为3P '，电流表的示数为2I ；当开关1S 、2S 断开，滑动变阻器的滑片P 在中点时，电压表1V 的示数为1U ，电压表2V 的示数为2U ，滑动变阻器的电功率为2P 。
已知3316P P '=，212U U =，2 2.7W P =。
求：（6分） （1）12I I =∶？（2）电阻3R 的电功率3P ；（3）通过闭合或断开开关及移动滑动变阻器的滑片P ，求电路消耗的最大电功率。
图1937．如图27所示电路，电源两端电压不变，灯丝电阻不变。
滑动变阻器的最大阻值为R2。
开关S1、S2都断开，变阻器的滑片P移至最右端时，灯L恰能正常发光，滑片P移至最左端时，灯L消耗的电功率与它的额定功率之比为4∶9，R2消耗的电功率为P2。
当两个开关都闭合，变阻器滑片P移至最左端时，电流表示数为1.5A，R1消耗的电功率为9W。
此时电路总功率P总∶P2=18∶1。
求：（1）两个开关都闭合，变阻器的滑片P移至最左端时，电路消耗的总功率P总；（2）灯L的额定电功率P L0。
海淀区38．如图19所示，电源两端电压保持不变，R1、R2为定值电阻，开关S3始终闭合。
闭合开关S1、断开开关S2，滑动变阻器的滑片置于某位置M时（图中未标出），滑动变阻器的阻值为R M，电流表的示数为I1，滑动变阻器的电功率P M为0.4W。
保持开关S1闭合、开关S2断开，将滑动变阻器的滑片置于某位置N时（图中未标出），滑动变阻器的阻值为R N，电流表的示数为I2，电压表的示数为U1，滑动变阻器的电功率P N仍为0.4W。
断开开关S1、闭合开关S2，滑动变阻器的滑片仍置于位置N时，电压表的示数变为U2。
已知I1:I2=2:1，U1:U2=7:9。
求：（1）滑动变阻器接入电路的阻值R M与R N之比；（2）定值电阻R1与R2的阻值之比；（3）改变开关状态和调节滑动变阻器的阻值，使电路的电功率最大，求出电路的最大电功率。
R1VS1PR2S2S32013北京中考一模物理电学计算题答案平谷区38.解：依题意画出等效电路图如甲、乙、丙：1分（1）∵P 1'=8P 1(2)利用乙、丙两图中总电压不变∴12R U =812121R U I 2(R 2+R 3)=I 3×2121R R R R +∴U U 1=41 得出：32I I =51∴甲图中： ∵I 3=1A3112121R R R +=41∴I 2=0.2 A 1分 ∴31R R =321分 ∵P 总=UI 2=1.2W ∵U 2=2U 1 ∴U=6V 1分U U 1=41 (3)乙图中： ∴U U 2=21 R 2+R 3=2I U =A V2.06=30Ω∴乙图中， ∴R 2=R 3=15Ω322R R R +=21R 1=10Ω32R R =11 1分 ∴P 1'=12R U =Ω10)6(2V =3.6WP 1=81P 1'=0.45W 1分 甲 I 11 1R 1S 1闭合，P 于中点时S 2闭合时 乙 I 2 总=1.2WR 2 R 3 P 1' R 1 S 1、S 2、S 3都闭合，p 于右端时 丙 I 3=1A门头沟区38．解： ⑴开关S 、S 1 、S 2都闭合，滑动变阻器的滑片P 移到A 端时，如图1所示； ⑴开关S 、S 1闭合，S 2断开，滑动变阻器的滑片P 移到B 端时，如图2所示； ⑴开关S 、S 2闭合，S 13所示；由图2、3：U 1:U 2=2:5，U 2:U =1:2解得：U 1:U =2:5 由图2: U 1:U=2:5311152RR R U U +== 解得：R 3=4R 1 由图3: U 2:U =1:232222121R R R U U +== 解得：R 3=2R 2 由图2、3：电源两端电压不变, 解得：5421313221=++=R R R R I I 由图2、3得：()85521625312122212=⨯=+=R R I R I P P解得：W W P P 8.188.2858512=⨯=⨯=由图2、3：电源两端电压不变,得：1523121211=++=R R R R R R I I 解得：A A I I 24.08.11521521=⨯=⨯=由图2：解得：V AWI P U 1224.088.21===东城区 38．（6分）解：S 1闭合，电路如图①， S 2闭合，电路如图②， S 1、S 2闭合，电路如图③，S 1、S 2断开，电路如图④，=1.8A 图1 图2 1图3图②I 1 图①图④（1）由图①、②、④，有13221==R R I I L1312121=++=R R R R U U L ⑴1221=R R （2）由图③④得：11111/662243===R R R R I I 并串 （3）并联时总功率最大，由图③④得：122243=⎪⎪⎭⎫ ⎝⎛=L L R R I I p p 并并⑴ p 并=11W朝阳区38．解：当开关S1、S2都闭合，调节滑片P的位置至a点时，等效电路图如图1所示，简称为a状态；当开关S1闭合，S2断开时，调节滑片P的位置至b点时，如图2所示，简称为b 状态。
由灯泡的标识“6V 0.3A”，根据欧姆定律I＝和电功率公式P＝I·U 可以得到：灯泡灯丝电阻R L＝20Ω由b状态时灯泡L正常发光，I b等于灯泡的额定电流，即电流表示数为I b＝0.3A…………1分灯的额定功率P Le＝U L·I L＝6V×0.3A＝1.8W由已知可以得到：P L＝P L e－0.55W＝1.8W－0.55W＝1.25W灯丝电阻不变，根据电功率公式P＝I 2·R，I a2＝I a2·P L/P Le＝（0.3A）2×1.25W÷1.8W＝(0.25A)2A状态电流表示数为I a＝0.25A …………1分由电功率公式，P＝I2R，P2＝I a2·R a P2/＝I b2·R b由已知得到：＝＝25∶18得到：R a＝2 R b根据电源电压不变及欧姆定律，得到：I a·（R a＋R L）＝I b·（R b＋R1＋R L）,（0.25A）·（2R b＋20Ω）=（0.3A）·（R b＋10Ω＋20Ω）…………1分RI LP2/(0.25A)2·R a解得：R b =20Ω,R a=40Ω 电源电压U ＝I a ·（R a ＋R L ）=0.25A ×(40Ω＋20Ω)=15V …………1分 根据串联电路电压关系得到：a 状态电压表示数：U a ＝U －I a ·R L ＝15V －0.25A ×20Ω＝10Ω …………1分b 状态电压表示数：U b ＝U －I b ·R L ＝15V －0.3A ×20Ω＝9Ω …………1分 房山区 38． 解：（1）S 1闭合S 2断开P 在右端的等效电路如图甲。
