墙体配管技术交底1、墙体砌筑前，做好预埋管道的疏通工作。
不通的管道做好登记，以备二次配管时重新敷管。
2、卫生间、水井间止水带内的管线，及时接出止水带，并做好防护工作。
3、止水带内的水暖套管及时预留放置。
4、顶板、梁下的管道如若错墙，需剔凿顶板、梁体后，按要求敷管，并做好隐蔽处理，严禁管线外露。
5、砌体时，要有专人负责，做好开关、插座、箱体位置的预留工作。
6、砌筑好的墙体，要等到墙体灰缝干透时（砌体完毕后四十八小时），方可用切割机切割线槽。
7、切割线槽时用的电源线要使用同轴铜芯电缆软线，严禁使用护刀线。
电源线要有漏电防护装置。
8、墙体切割人员要佩戴防尘口罩，绝缘手套、绝缘鞋。
9、线槽切割要横平竖直：一根线管宽度为不超过40mm,两根线管不超过60mm，深度不超过40mm .10、剔凿墙体时，洞口不宜剔凿过深，过大、过宽，避免影响墙体结构。
11、同一墙体的弱电插座与强电插座要按照规定标高埋设，要水平一致，严禁东倒西歪，高度不一。
12、开关、插座、箱体埋设高度为砌体好墙体的10mm。
（未粉刷）13、严禁在没有切割线槽的墙体上剔凿，严禁使用电镐剔凿墙体。
14、切割线槽时，要用墨斗弹线，确定开关、插座、箱体位置。
15、剔凿后的垃圾要每天清理，保持好现场卫生。
16、敷设的管道连接处要用胶水粘接，严禁大管套小管。
17、开关插座距地高度严格按照图纸所标尺寸安装.入户开关距离砌筑好门边距离为200±20mm，可视对讲距离入户开关为200±20mm。
18、开关、插座、箱体要用适合管径的锁母连接。
19、构造柱内的线盒，要在构造柱绑扎完毕后进行，管、盒，要绑扎牢固，盒体平直。
配合土建浇注，派人看守，防止管线移位和损伤。
20、线槽内的管与线盒固定前，线槽要用水喷洒，湿润。
21、线槽内的管与线盒好用水泥固定牢靠，严禁线管露出墙体。
固定的水泥砂浆要饱满，不得高于墙体。
22、线管口朝上的管线，在管线配好后，用管帽封堵，严禁粉墙时，灰土落入管线。
![预埋线管技术交底[1]](https://img.taocdn.com/s1/m/bdce303e26fff705cd170ade.png)
预埋线管技术交底[1]技术交底记录 HZ---2011.01.01 工程名称分部工程预埋线管交底地点交底时间一、工作内容:消防报警系统管网预埋，应急照明系统管网预埋二交底内容:(一)、工程简介:本工程为民用住宅工程。
按图纸设计，消防报警系统线路暗敷均用PVC管保护，明敷均采用镀锌钢管保护。
(二)、施工准备:1、材料要求:塑料阻燃管必须满足消防规范的规定，并应有产品质量合格证。
按制造标准现场抽样检测导管的管径、壁厚及均匀度，并进行破坏型试验，绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标。
对绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测。
所用胶必须是工程PVC管专用胶，要有产品合格证。
2、主要机具: 皮尺、水平尺、角尺、卷尺、钢锯等。
3、施工条件:(1)、电气图纸和相关专业图纸已由施工、设计、建设单位工程技术人员综合审，会审记录及技术修改单经过审定核对。
(2)、施工技术管理人员已对施工人员进行技术、质量、安全、环保交底。
施工技术管理人员和施工人员已熟悉图纸及有关规范和工艺标准。
(3)、有关材料、器材都已进场。
4、作业条件:(1)、按施工图进行测放线定位，坐标和标高、走向、确定接线盒的位置(2)、现浇混凝土结构内配管，应在底部钢筋组装固定之后，根据施工图尺寸位置进行布线管固定牢固。
(3)、砌体施工过程应及时准确地将布线配管随墙预埋好三、施工工艺1、PVC管敷设(1)预制按施工白图，对照施工现场，预制管弯。
预制管弯可采用冷煨和热煨。
1)冷煨法:选适合管径在32mm及其以下(φ16、φ20、φ25、φ32)的弯管器。
a、将弯簧插入(PVC)管内需煨弯处，两手抓住弯簧两端头，膝盖顶在被弯处，用于逐步煨出所需弯度，然后抽出弯簧。
当弯曲较长的管时，可将弯簧用铁丝或尼龙线栓牢一端，带煨完后抽出。
b、亦可使用手扳器煨弯，将管子插入配套的弯管器内，手扳一次煨出所需弯度。
2)热煨法:适合管径在32mm及其以上。

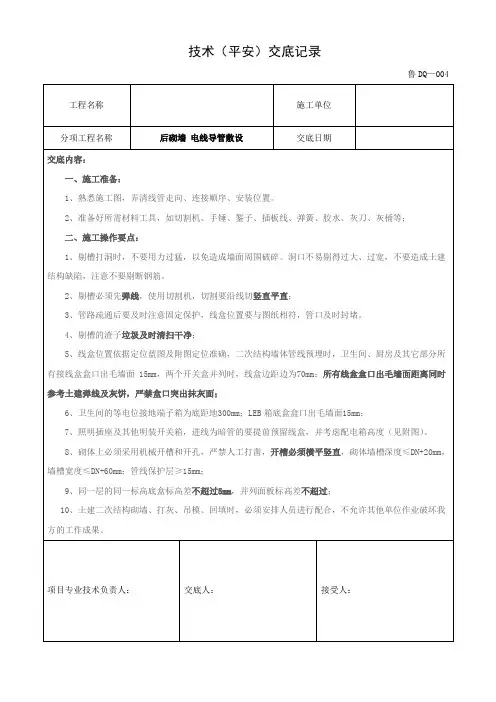

技术（平安）交底记录
鲁DQ—004
工程名称施工单位
分项工程名称后砌墙电线导管敷设交底日期
6、高空作业时，应系好安全带，戴好安全帽，防止高空掉物砸伤。
7、施工中，注意安全用电和防火。
六、环境保护注意事项
1、搬运钢管时，必须轻拿轻放，严格控制施工噪音。
2、严禁在夜间用切割机切割钢管。
3、凡需断材料的，需量材而行，不能随意切割，以免造成材料浪费，下脚边料应及时回收利用.
4、节约用水用电,下班后用电设备必须切断电源,地下作业关闭作业照明灯.
5、对施工中的废料，应及时清理，做到工完场清。
项目专业技术负责人：交底人：接受人：。
一、交底目的为确保预埋阶段施工的安全顺利进行，预防安全事故的发生，现将预埋阶段施工的安全技术要求及注意事项进行交底。
二、交底范围本次交底适用于所有预埋阶段施工，包括但不限于管道预埋、钢筋预埋、预埋螺栓等。
三、交底内容1. 施工准备- 施工人员必须经过专业培训，熟悉预埋施工的工艺流程和安全操作规程。
- 严格按照设计图纸和施工规范进行施工，不得随意更改预埋位置和尺寸。
- 施工前对施工现场进行全面检查，确保无安全隐患。
2. 施工工艺- 管道预埋：采用套接紧定式镀锌钢管管路，管材、连接套管及其金属附件应符合国家现行标准。
- 钢筋预埋：采用热轧带肋钢筋，按图纸要求插入相应的标高部位，确保预留位置准确。
- 预埋螺栓：地脚螺栓与定位架固定，螺栓必须用2只螺帽，定位时必须拉设定位线，严格控制其误差。
3. 安全措施- 严格遵守国家安全生产法律法规，严格执行施工现场安全操作规程。
- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 高空作业时，必须使用安全绳，确保施工人员安全。
- 施工现场应设置安全警示标志，禁止无关人员进入施工区域。
- 电气设备应定期检查，确保电气安全。
- 施工现场应保持整洁，及时清理施工垃圾，防止滑倒事故发生。
4. 质量控制- 施工过程中，严格控制施工质量，确保预埋位置准确、尺寸符合设计要求。
- 施工完成后，对预埋部位进行验收，确保无质量问题。
5. 注意事项- 施工过程中，如发现预埋位置与设计图纸不符，应及时与设计人员进行沟通，不得擅自更改。
- 施工过程中，如遇到特殊情况，应立即停止施工，待问题解决后方可继续施工。
- 施工过程中，如发现安全隐患，应立即采取措施消除，确保施工安全。
四、交底要求1. 施工人员必须认真学习本安全技术交底，掌握预埋阶段施工的安全技术要求。
2. 施工人员应严格遵守安全操作规程，确保施工安全。
3. 施工单位应加强对预埋阶段施工的监督检查，确保施工质量。
五、交底时间[填写交底时间]六、交底人[填写交底人姓名]七、施工负责人[填写施工负责人姓名]八、备注本安全技术交底自发布之日起实施，如有未尽事宜，可根据实际情况进行调整。

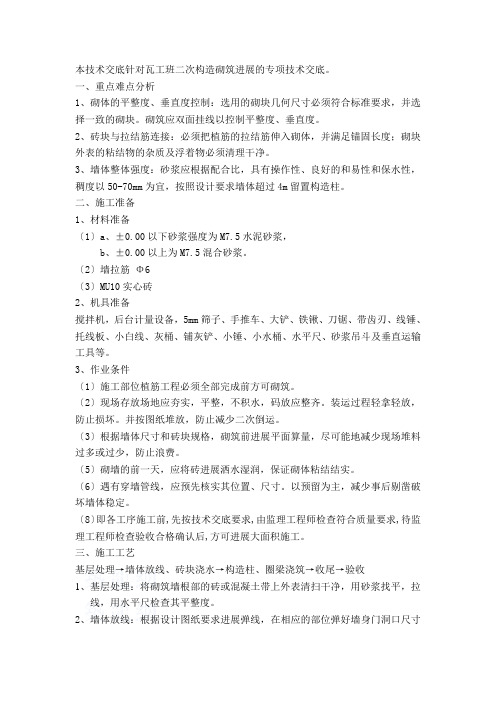

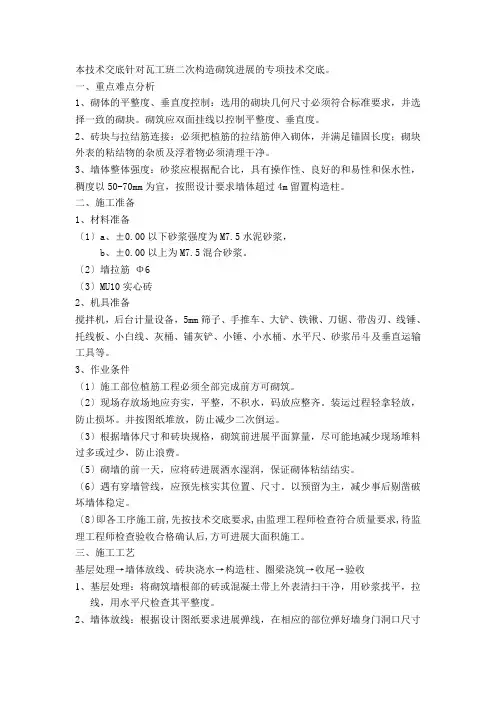

本技术交底针对瓦工班二次构造砌筑进展的专项技术交底。
一、重点难点分析1、砌体的平整度、垂直度控制：选用的砌块几何尺寸必须符合标准要求，并选择一致的砌块。
砌筑应双面挂线以控制平整度、垂直度。
2、砖块与拉结筋连接：必须把植筋的拉结筋伸入砌体，并满足锚固长度；砌块外表的粘结物的杂质及浮着物必须清理干净。
3、墙体整体强度：砂浆应根据配合比，具有操作性、良好的和易性和保水性，稠度以50-70mm为宜，按照设计要求墙体超过4m留置构造柱。
二、施工准备1、材料准备〔1〕a、±0.00以下砂浆强度为M7.5水泥砂浆，b、±0.00以上为M7.5混合砂浆。
〔2〕墙拉筋Φ6〔3〕MU10实心砖2、机具准备搅拌机，后台计量设备，5mm筛子、手推车、大铲、铁锹、刀锯、带齿刃、线锤、托线板、小白线、灰桶、铺灰铲、小锤、小水桶、水平尺、砂浆吊斗及垂直运输工具等。
3、作业条件〔1〕施工部位植筋工程必须全部完成前方可砌筑。
〔2〕现场存放场地应夯实，平整，不积水，码放应整齐。
装运过程轻拿轻放，防止损坏。
并按图纸堆放，防止减少二次倒运。
〔3〕根据墙体尺寸和砖块规格，砌筑前进展平面算量，尽可能地减少现场堆料过多或过少，防止浪费。
〔5〕砌墙的前一天，应将砖进展洒水湿润，保证砌体粘结结实。
〔6〕遇有穿墙管线，应预先核实其位置、尺寸。
以预留为主，减少事后剔凿破坏墙体稳定。
〔8〕即各工序施工前,先按技术交底要求,由监理工程师检查符合质量要求,待监理工程师检查验收合格确认后,方可进展大面积施工。
三、施工工艺基层处理→墙体放线、砖块浇水→构造柱、圈梁浇筑→收尾→验收1、基层处理：将砌筑墙根部的砖或混凝土带上外表清扫干净，用砂浆找平，拉线，用水平尺检查其平整度。
2、墙体放线：根据设计图纸要求进展弹线，在相应的部位弹好墙身门洞口尺寸线，在构造墙柱上弹好墙体的立面边线。
施工时，砖块砌筑前24h浇水湿润，砌筑面要到达饱和面干状态。
3、后砌墙施工：〔1〕填充墙与柱的拉结必须按图〔二〕施工，施工必须配合建筑图纸中墙体位置按要求在柱内预留锚固拉筋。
一、工程名称：________________________二、施工单位：________________________三、建设单位：________________________四、分项工程名称：砌筑工程五、交底部门：项目部六、交底人：________________________七、交底日期：________________________八、接受交底班组或员工签名：________________________九、交底内容：一、安全注意事项1. 施工人员进入施工现场必须穿戴好安全帽、工作服，佩戴好安全带，并正确使用个人防护用品。
2. 施工现场必须设置安全警示标志，确保施工区域安全。
3. 施工现场严禁酒后作业、违章作业，确保施工安全。
二、施工前准备1. 施工前应检查施工现场，确保场地平整、排水畅通，确保施工环境安全。
2. 砌墙材料应堆放整齐，避免造成材料滑落伤人。
3. 砌墙工具应放置在指定位置，避免造成工具滑落伤人。
三、施工过程安全措施1. 施工人员应按照设计要求进行砌筑，确保墙体结构稳定。
2. 砌墙过程中，施工人员应保持墙体水平，防止墙体倾斜。
3. 砌墙时，施工人员应确保墙体厚度符合设计要求，防止墙体出现裂缝。
4. 施工过程中，施工人员应定期检查墙体，发现异常情况及时处理。
5. 施工人员在进行水平施工时，应使用水平尺进行校准，确保墙体水平。
6. 施工人员在进行垂直施工时，应使用线锤进行校准，确保墙体垂直。
四、施工人员操作规范1. 施工人员在进行砌筑作业时，应使用正确的姿势，避免长时间弯腰、蹲坐等不良姿势。
2. 施工人员在进行切割、磨削等作业时，应佩戴防护眼镜，防止眼睛受伤。
3. 施工人员在进行高空作业时，应使用安全带，确保安全。
4. 施工人员在进行焊接作业时，应穿戴防护服、防护眼镜等防护用品，防止火花、热气等伤害。
五、施工现场管理1. 施工现场应保持整洁，施工材料、工具应分类堆放，不得乱堆乱放。
一、交底日期：____年__月__日二、交底单位：____公司三、工程名称：____项目四、交底对象：施工管理人员、施工班组、作业人员五、交底内容：1. 工作内容和范围（1）本工程预埋管工作内容主要包括：管道的加工制作、运输、现场安装、连接等。
（2）预埋管道类型：包括给排水管道、电气管道、消防管道等。
2. 安全技术要求（1）施工人员进入施工现场前，必须进行三级安全教育，熟悉本工程的安全技术交底内容，掌握安全操作规程。
（2）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
（3）施工现场应设置安全警示标志，明确警示区域，确保施工安全。
（4）施工人员应严格遵守操作规程，不得擅自改变施工工艺和设计要求。
3. 施工准备（1）材料准备：确保预埋管道材料符合设计要求，材料质量合格，并有出厂合格证。
（2）施工工具准备：确保施工工具齐全、完好，并进行定期检查和维护。
（3）施工场地准备：确保施工场地平整、畅通，无障碍物。
4. 施工工艺（1）测量放线：根据设计图纸，进行测量放线，确保管道走向准确。
（2）管道加工：按照设计要求，对管道进行切割、弯曲、焊接等加工。
（3）管道安装：将加工好的管道按照设计要求进行安装，确保管道连接牢固。
（4）管道检验：对安装完成的管道进行检验，确保管道无渗漏、变形等问题。
5. 安全措施（1）施工人员应严格遵守操作规程，不得擅自改变施工工艺和设计要求。
（2）施工现场应设置安全警示标志，明确警示区域，确保施工安全。
（3）施工人员应佩戴个人防护用品，如安全帽、安全带、防尘口罩等。
（4）施工过程中，应加强施工现场管理，防止发生意外事故。
六、注意事项（1）施工过程中，注意观察管道走向，避免与其他管道交叉或碰撞。
（2）管道连接时，确保连接牢固，防止管道在施工过程中脱落。
（3）施工完成后，对预埋管道进行验收，确保管道质量符合要求。
七、交底人：____八、验收人：____九、备注：本安全技术交底适用于本工程预埋管道施工，如有变动，请及时更新。
一、交底对象全体参与预埋管敷设施工的施工人员、管理人员及监理人员。
二、交底目的为确保预埋管敷设施工安全、高效、优质地完成，特进行安全技术交底，提高施工人员的安全意识，预防安全事故的发生。
三、交底内容1. 施工前的安全准备（1）施工人员必须经过安全教育培训，熟悉本工程的安全技术交底内容，掌握安全操作规程。
（2）施工现场应设置明显的安全警示标志，确保施工人员进入施工现场时能迅速了解安全注意事项。
（3）施工前应对施工人员进行安全技术交底，使施工人员充分了解施工过程中的安全风险及应对措施。
2. 施工过程中的安全措施（1）施工人员应穿戴符合国家标准的安全防护用品，如安全帽、安全带、防护眼镜、防护手套等。
（2）施工现场应设置安全通道，确保施工人员通行畅通。
（3）施工人员应严格遵守操作规程，不得擅自更改施工方案。
（4）施工过程中，应确保施工机械、设备、工具等安全可靠，如有异常情况，应立即停止使用。
（5）施工过程中，应密切关注施工现场环境，发现安全隐患，应及时整改。
3. 预埋管敷设施工中的具体安全措施（1）施工前，应熟悉图纸，了解预埋管敷设的位置、走向及管材规格。
（2）施工过程中，应确保预埋管位置准确、固定牢固，防止因预埋管移位导致安全事故。
（3）在预埋管敷设过程中，应避免损坏周边的管道、线路等设施。
（4）在敷设管道时，应确保管道连接处密封良好，防止漏电、漏气等事故发生。
（5）施工过程中，应加强施工现场的通风，确保施工人员呼吸新鲜空气。
（6）施工结束后，应对施工现场进行清理，确保无安全隐患。
四、安全文明施工要求1. 施工现场应保持整洁，不得随意堆放材料、工具等。
2. 施工人员应遵守施工现场纪律，不得酒后作业、打架斗殴等。
3. 施工过程中，应保持施工秩序，不得擅自离岗。
4. 施工结束后，应做好现场清理工作，确保场地整洁。
五、交底总结本次安全技术交底旨在提高施工人员的安全意识，预防安全事故的发生。
施工过程中，施工人员应严格遵守安全操作规程，加强施工现场安全管理，确保工程安全、高效、优质地完成。
