线管预埋技术交底大全

一、交底日期：____年____月____日二、工程名称：____项目三、交底部位：____区域四、参与人员：项目经理、技术负责人、施工负责人、电工、质量监督员等五、交底内容：一、工作内容和范围1. 电气预埋管线的施工准备、施工工艺、质量要求及安全注意事项。

2. 电气预埋管线与土建、装修等工程的配合及协调。

二、安全技术交底1. 施工准备（1）组织电工班人员熟悉图纸，明确电气预埋管线的布置、规格、型号、数量等要求。

（2）对施工人员进行安全技术培训，确保施工人员具备一定的安全意识和操作技能。

（3）施工前，对施工现场进行安全检查，确保施工环境符合安全要求。

2. 施工工艺（1）按照设计图纸和施工规范进行施工，确保电气预埋管线布局合理、安装牢固。

（2）电气预埋管线应沿墙、柱、梁等固定结构敷设，不得穿越楼板、墙体。

（3）电气预埋管线应避开易燃、易爆、腐蚀性物质，不得与其他管线交叉敷设。

（4）电气预埋管线应采用同一金属材料制作，并做好防腐处理。

3. 质量要求（1）电气预埋管线敷设前，应进行测量放线，确保管线位置准确。

（2）管线敷设应整齐、牢固，不得有扭曲、折损现象。

（3）管线连接处应密封良好，防止水分、灰尘等侵入。

（4）电气预埋管线应与接地系统连接，确保电气设备安全运行。

4. 安全注意事项（1）施工过程中，应佩戴安全帽、手套、眼镜等个人防护用品。

（2）高处作业时，应系好安全带，并确保安全带牢固可靠。

（3）电气作业时，应穿戴绝缘手套、绝缘鞋等绝缘防护用品，并严格遵守操作规程。

（4）施工过程中，应保持施工现场整洁，避免交叉作业，确保施工安全。

三、配合与协调1. 电气预埋管线施工过程中，应与土建、装修等工程密切配合，确保施工进度和质量。

2. 施工过程中，如遇特殊情况，应及时与技术负责人沟通，寻求解决方案。

3. 施工完成后，应进行自检、互检、专检，确保工程质量符合要求。

六、责任与奖惩1. 施工单位应严格按照安全技术交底执行，确保施工安全。

一、交底目的为确保预埋线管施工过程中的安全，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、交底对象本交底适用于参与预埋线管施工的所有人员。

三、交底内容1. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工区域应设置安全通道，确保施工人员通行安全。

（3）施工现场应配备必要的安全防护设施，如安全网、防护栏、警示灯等。

2. 施工人员安全要求（1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。

（2）施工人员应熟悉本岗位操作规程，遵守施工现场各项规章制度。

（3）施工人员应接受安全教育培训，提高安全意识和自我保护能力。

3. 预埋线管施工安全措施（1）施工前，对施工现场进行全面检查，确保施工环境安全。

（2）施工过程中，严格按照施工图纸和技术规范进行操作。

（3）预埋线管前，应检查管材、配件的质量，确保符合设计要求。

（4）预埋线管时，应保持施工区域整洁，避免杂物堆积。

（5）施工过程中，注意观察周围环境，防止发生意外事故。

4. 预埋线管施工注意事项（1）预埋线管时，应确保管材、配件连接牢固，防止因松动导致安全事故。

（2）施工过程中，应避免损坏墙体、楼板等结构，确保建筑安全。

（3）预埋线管时，注意管材弯曲半径，防止因弯曲半径过小导致管材损坏。

（4）施工过程中，严禁使用损坏、老化、锈蚀的线管和配件。

（5）施工完成后，应检查预埋线管是否符合设计要求，确保线路畅通。

四、交底要求1. 施工单位应将本安全技术交底文件发放给所有施工人员。

2. 施工人员应认真阅读安全技术交底文件，并掌握相关安全知识。

3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。

4. 施工单位应加强施工现场安全管理，确保施工安全。

五、附则本安全技术交底自发布之日起实施，如遇特殊情况，可由施工单位根据实际情况进行调整。

六、签字确认施工单位（盖章）：________项目负责人：________施工员：________日期：________。

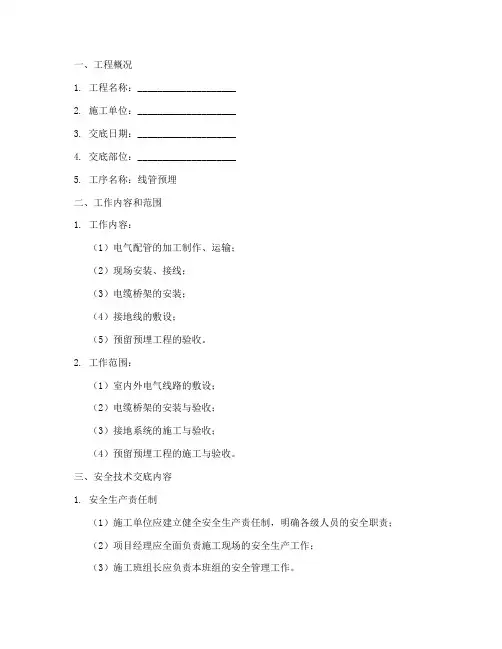

一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 交底日期：____________________4. 交底部位：____________________5. 工序名称：线管预埋二、工作内容和范围1. 工作内容：（1）电气配管的加工制作、运输；（2）现场安装、接线；（3）电缆桥架的安装；（4）接地线的敷设；（5）预留预埋工程的验收。

2. 工作范围：（1）室内外电气线路的敷设；（2）电缆桥架的安装与验收；（3）接地系统的施工与验收；（4）预留预埋工程的施工与验收。

三、安全技术交底内容1. 安全生产责任制（1）施工单位应建立健全安全生产责任制，明确各级人员的安全职责；（2）项目经理应全面负责施工现场的安全生产工作；（3）施工班组长应负责本班组的安全管理工作。

2. 施工现场安全防护措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品；（2）施工现场应设置安全警示标志，明确危险区域；（3）施工现场应设置安全通道，确保人员通行安全；（4）施工现场应配备消防器材，确保消防设施齐全有效。

3. 电气安全操作规程（1）施工人员必须掌握电气安全操作规程，严格执行；（2）电气设备应定期检查、试验，确保设备安全可靠；（3）施工过程中，严禁违章操作、野蛮施工；（4）施工结束后，应切断电源，确保现场安全。

4. 预留预埋工程安全注意事项（1）预留预埋工程应严格按照设计要求进行施工；（2）预留预埋工程应与土建施工同步进行，确保工程质量；（3）预留预埋工程应做好防水、防潮、防尘等措施；（4）预留预埋工程应做好保护措施，防止损坏。

5. 应急预案（1）施工现场应制定应急预案，明确应急措施；（2）施工人员应掌握应急预案，提高应急处置能力；（3）发生安全事故时，应立即启动应急预案，确保人员安全。

四、质量要求1. 线管预埋工程应符合国家现行相关标准和规范；2. 线管预埋工程应与土建施工同步进行，确保工程质量；3. 线管预埋工程应做好防水、防潮、防尘等措施；4. 线管预埋工程应做好保护措施，防止损坏。

管线预埋安全技术交底1. 引言本文档旨在对管线预埋安全技术进行交底，确保施工人员在实施管线预埋过程中严格遵守安全规范，减少事故发生的风险，保障施工现场的安全与顺利进行。

2. 管线预埋过程管线预埋过程涉及以下基本步骤：2.1 动土前准备在进行管线预埋之前，需要进行充分的动土前准备工作。

包括确定管线位置、勘察地质情况、制定预埋方案等。

2.2 管线安装在进行管线安装时，需要注意以下事项：- 管线选择应符合相关标准和要求，保证材质和尺寸的合理性。

- 确保管线质量符合要求，严禁使用损坏或老化的管材。

- 确保管线铺设的水平、垂直度符合要求，避免管道弯曲、变形等情况。

2.3 填土与夯实管线安装完毕后，需要进行填土与夯实工作。

以下注意事项需遵守：- 填土层应均匀、齐平、稳固，且填土材料质量应符合要求。

- 夯实过程中应确保均匀施力，避免对管线造成冲击或振动。

3. 安全措施与风险管控为确保管线预埋过程的安全性，我们需要采取以下安全措施：- 按照相关规定佩戴防护用品，如安全帽、防护眼镜、安全靴等。

- 确保现场通风良好，避免有害气体积聚。

- 进行施工前的安全培训，提高施工人员的安全意识。

风险管控方面，我们应重点关注以下风险：- 填土过程中可能存在土方坍塌的风险，需确保施工区域的支护措施完善。

- 夯实过程中，由于施工机械或操作不当，可能会对管线造成损坏或应力过大，因此需控制夯击力度和频率。

4. 应急处理与事故预防以防管线预埋过程中发生意外事故，我们需要做好应急处理与事故预防工作。

以下是一些建议：- 每个作业区域应设立专人负责，及时掌握施工现场的动态。

- 配备必要的应急设备和救援装备，如应急通讯设备、急救箱等。

- 建立完善的应急预案，明确人员疏散路线和应急救援流程。

5. 结论通过严格遵守安全规范和采取有效的安全措施，我们可以降低管线预埋过程中事故发生的风险，保障施工现场的安全与顺利进行。

在实际操作中，工作人员应牢记安全第一，严格执行安全操作规程，共同营造一个安全、高效的施工环境。

水电预留预埋质量技术交底01电线导管预埋1基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用激光水平仪结合建筑定位线确定标高，室内开关插座预埋标高需考虑到找平层5cm的高度，并排线盒采用连筋盒进行加固中间采用pvc20管填充，保证现场预埋盒水平度middot;垂直度及定位尺寸无偏差，强弱电保证10cm的间距，开关与门洞边净距15cm，同一室内同标高底盒标高差控制在0-5mm，并列插座开关面板高度差0-0.5mm厨房卫生间根据饰面材料以相对饰面-5mm0为宜，加固后预埋箱盒必须紧贴模板且固定牢靠，保证混凝土振捣不会造成错位。

针对拆模后部分预埋尺寸有问题，通过半盒纠偏及剔凿修补的方式进行纠偏，修补后的混凝土表面处理采用掺胶专用砂浆进行灰带处理。

1.3管进入盒、箱不允许内进外出，应与盒箱里口，平齐，一管一孔，不允许开长孔；线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞，保证管路畅通。

1.4预埋结束后，由现场施工员核对，以防出现漏埋.错埋。

确认无误后，报请工程监理进行隐蔽工程验收。

2线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

消防金属管线禁止使用PVC管代替2.3阻燃PVC管敷设1）采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

1、本表由施工单位填写，交底单位与接受交底单位各存一份.2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

交底内容：三、工艺流程1。

剪力墙预埋：接线盒、管段预制―┬→―箱盒固定―→―→管路敷设―→封口保护量放线定位―→―┘2。

楼板预埋接线盒、管段预制―→┐测量放线定位→钻孔―┴→线盒固定―→管路敷设―→封口保护四、施工工艺1.放线定位开关、插座、灯位盒，必须严格按实际图纸和规范来定位.开关插座的测量定位分为三个方面：平面位置、高度、与墙面凹凸距离。

要按各种器具设计高度安装其接线盒.对剪力墙上的线盒,以土建柱筋上的红记顶端为50cm基准来测量,同时各接线盒之间用水平管复测标高是否一致。

接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。

开关盒的平面位置，如果在设计图上没有明确标注具体尺寸，则①门边的开关一般应在门开的一侧，开关盒与门洞边净距15cm（如加上门框则为20cm.）,如附图一.②如果门垛窄于37cm，则开关安在转角的另一面墙上,开关盒边距转角20cm。

③如果墙垛宽37~60cm，则开关设在墙垛中心线上.④如果开关在阳角处，则距阳角线20cm.，如附图一。

2。

安装接线盒为了达到优良的观感，接线盒预埋位置必须准确整齐.开关插座和必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。

然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

技术交底记录编号表C6—1天津市武清区北河滩还迁住工程名称交底日期年月日宅小区工程2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏,其它技术交底可不填写。

一、交底对象1. 施工单位全体电工、普工及相关管理人员。

2. 施工现场监理、质安部门人员。

二、交底时间[填写具体日期]三、交底地点[填写具体地点]四、交底内容一、工作内容和范围1. 电气配管的加工制作、运输、现场安装。

2. 电线导管预埋、固定、连接等工作。

二、安全技术要求1. 人员安全（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）高空作业时，必须采取安全防护措施，如铺设安全网、设置安全带等。

（3）施工现场禁止吸烟、饮酒，确保施工人员精神状态良好。

2. 工具设备安全（1）使用电气工具时，必须确保电源线完好，防止触电事故。

（2）使用电动工具时，必须确保工具接地良好，防止触电事故。

（3）施工过程中，不得随意改变设备、线路的接线方式。

3. 施工现场安全（1）施工现场必须设置安全警示标志，确保施工区域安全。

（2）施工现场不得堆放易燃、易爆物品，防止火灾事故。

（3）施工现场禁止随意移动、拆除安全设施。

三、施工准备1. 技术准备（1）熟悉电气施工图纸，了解电气系统布置、线路走向、设备规格等。

（2）对施工人员进行安全技术培训，提高安全意识。

2. 材料准备（1）电线导管、连接件、绝缘胶带等材料应符合国家相关标准。

（2）材料进场前，需进行质量检验，确保材料合格。

3. 工具准备（1）电线导管弯曲器、切割机、扳手、螺丝刀等工具。

（2）检查工具设备完好，确保施工过程中使用安全。

四、施工工艺1. 预埋定位（1）根据电气施工图纸，确定电线导管预埋位置。

（2）使用测量工具，确保预埋位置准确。

2. 预埋安装（1）根据预埋位置，在墙体、楼板等部位进行钻孔。

（2）将电线导管插入孔内，并进行固定。

3. 连接施工（1）将电线导管与连接件连接，确保连接牢固。

（2）对连接处进行绝缘处理，防止漏电。

五、质量控制1. 施工过程中，严格执行国家相关标准和规范。

2. 施工完成后，进行自检、互检、专检，确保工程质量。

3. 对不合格的工程，及时整改，确保工程质量。

一、交底对象1. 施工单位全体电工班人员2. 相关协作单位人员二、交底时间[具体日期]三、交底地点[具体地点]四、交底内容一、施工准备1. 技术准备：组织电工班人员熟悉图纸，确保每个操作工人对图纸内容心中有数。

对图纸中表述不清的地方，与技术人员商讨后确定施工方案。

2. 材料准备：确保管材、连接套管、线盒等材料符合国家现行标准，并附有出厂合格证和检验报告。

二、施工工艺1. 电气管线预埋前，应先进行现场勘查，确定预埋位置、深度及走向。

2. 预埋管材时，应确保管材表面光滑、无裂纹、无砂眼，内外径尺寸符合要求。

3. 管线预埋时，应保持管材垂直，水平误差不超过1%。

4. 管线预埋过程中，应注意管材与墙体、柱子等固定牢固，防止管线松动。

5. 管线预埋后，应进行必要的检查，确保预埋管线无破损、无遗漏。

三、安全措施1. 施工人员应穿戴安全帽、安全带、绝缘手套等个人防护用品。

2. 作业现场应设置警示标志，防止非施工人员进入危险区域。

3. 施工过程中，严禁酒后作业、疲劳作业。

4. 高空作业时，应使用安全绳、安全带等安全防护设施。

5. 严禁在潮湿、有腐蚀性气体等危险环境中作业。

6. 电气设备、线路及工具应定期检查，确保完好。

四、注意事项1. 预埋管线时，应注意避开钢筋、预埋件等，防止损坏。

2. 预埋管线应保持与墙体、柱子等固定牢固，防止因振动、位移等原因导致管线松动。

3. 预埋管线与设备、插座等连接时，应确保连接牢固，防止松动、脱落。

4. 施工过程中，应密切注意施工环境，确保施工安全。

5. 施工完成后，应进行验收，确保预埋管线符合要求。

五、应急措施1. 发生触电事故时，应立即切断电源，将触电者移至安全地点，进行急救。

2. 发生火灾时，应立即报警，并使用灭火器、灭火器材等进行灭火。

3. 发生高空坠落事故时，应立即对伤者进行救治，并报告相关部门。

六、交底人[交底人姓名]七、记录人[记录人姓名]八、备注本交底内容为电工管线预埋安全技术交底模板，具体施工过程中应根据实际情况进行调整。
