JDG管预埋技术交底

称交底时间年月日工程部位交底内容JDG管施工技术交底技术负责人接收人行顶板、墙壁的弹线定位, 注意与其他管路间的最小距离。

用线坠找正, 拉线确定管路距顶板的距离及接线盒的位置, 并做好标识。

3.3.3 吊杆位置的测量：根据吊杆位置的确定原则和管子的终端、转弯中点（两侧）、接线盒两端的距离为150-250mm, 固定点间距要求均匀, 即不能过大, 也不能过小, 管子中间固定点的最大距离见表一。

表一钢管中间固定点的最大距离（单位: m）铺设方式导管种类导管直径（mm）15-20 25-32管卡间最大距离（m）支架或延墙明敷壁厚≤2mm钢性钢导管 1.0 1.53.4箱、盒及管的固定:3.4.1 墙体上稳注盒箱：盒箱要平整牢固, 坐标位置准确, 盒箱口封堵完好。

3.4.2吊顶内管子固定根据敷设位置不同, 方法也不同。

①管子沿墙、顶板敷设：管路沿墙、顶板敷设固定时, 确定固定位置, 钻孔放入塑料胀管, 待管固定时, 先将管卡的一端螺丝拧进一半, 然后讲管敷于管卡内, 再将管卡用螺丝拧牢(见下图)。

②管子在吊顶内距顶板一定距离敷设: 管路在吊顶内距顶板一定距离敷设固定时,交底时间年月日称工程部位交底内容JDG管施工技术交底技术负责人接收人应先根据敷设管子的大小选择合适的抱式管卡, 将加工好的管子套入抱式管卡内与顶板上固定的吊杆连接。

③在吊顶内当管径较大或并列管子较多时, 可采用吊架安装。

应先在顶板上固定两端的吊架, 再拉通线固定中间吊架。

④管与盒的固定: 吊顶内管与盒的固定, 配管与盒的连接应顺直, 不应使管子斜穿到管内。

管子如盒时, 管口内外用锁紧螺母固定, 管口露出盒内不小于5mm。

两根以上管入盒要长短一致, 间距均匀, 排列整齐, 管口不能与敲落孔焊接。

⑤吊顶内配管在20mm以下的可利用吊顶内轻钢龙骨固定, 当需要在主龙骨上开孔时, 应采用相应的开孔工具, 严禁用电、气焊切割轻钢龙骨的任何部位。

⑥嵌入式灯具可用支架或吊顶将灯位盒固定在吊顶内, 灯位盒口应朝侧面并加盖板, 便于安装接线和观察维修。

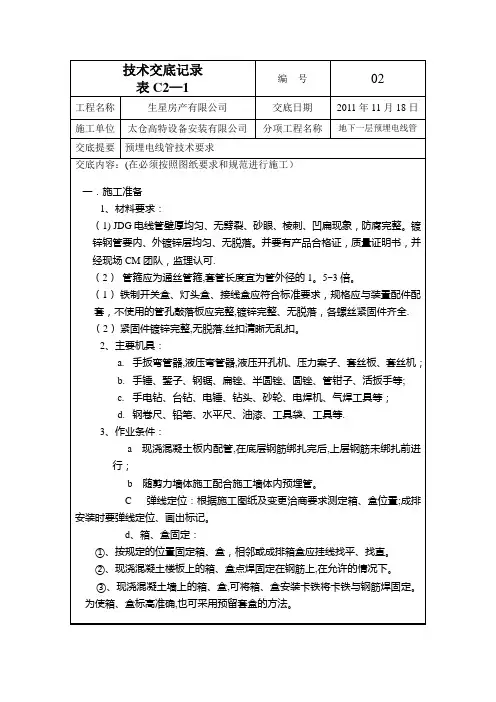

附件一技术交底记录表C2-1编号DQ-003 工程名称商品房项目交底日期施工单位有限公司分项工程名称电气隐蔽工程预留预埋安装交底提要JDG管隐蔽工程安装技术交底交底内容：1施工准备1.1材料要求：1.1.1使用的管材、器材应符合国家现行技术标准的规定、并应有产品合格证。

1.1.2管材及器材的规格型号应符合本标准及设计要求；钢质接线盒、分线盒、直管接头、直角弯管、金属线管管卡、开关盒、插座盒等的规格应与面板、盖板相配套。

1.1.3管卡、支架、吊杆及箱盒等黑色金属件，均应镀锌或刷防腐漆；紧固件均应镀锌。

1.1.4所需材料：电线薄壁钢管、弯管、可挠金属管，、接线箱、灯头盒、插座盒、直管接头、管卡、、角钢、、支架，吊杆，镀锌螺栓、螺母、铁钉、防腐漆、水泥、砂子、铅丝。

1.2机具：1.2.1手扳弯管器、砂轮锯、手电钻、电锤等。

1.2.2钢锯、切割刀、扁锉等。

1.2.3卷尺、线坠、工具袋、工具箱、高凳等。

1.3作业条件：1.3.1暗管敷设：1.3.1.1各层水平线，墙厚度线和设备基础线弹好，配合土建施工。

1.3.1.2预制混凝土楼板上配管，在楼板吊装就位并调整好后、地面做好以前，弹好水平线。

1.3.1.3现浇混凝土楼板配管，在底层钢筋绑扎完后，上层钢筋未绑扎前进行；墙板配管在钢筋绑扎后进行。

1.3.1.4随墙（砌体）配合上建施工立管。

1.3.2明管敷设：1.3.2.1配合建筑结构安装好预埋件、预留洞工作。

1.3.2.2采用剔注法固定支架，应在抹灰前进行；采用膨胀螺栓固定支架，应在抹灰后进行。

1.3.3吊顶内管路敷设：1.3.3.1配合建筑结构进行预埋件、预留孔洞工作。

1.3.3.2单独支撑、吊挂的管路，在吊顶龙骨安装进行施工；敷设在吊顶主龙骨上的管路，配合龙骨安装进行施工。

1.3.3.3内部装修施工时，配合土建做好吊顶灯位及电气器具位置样图，并在顶板或地面弹出实际位置。

2操作工艺2.1工艺流程：2.1.1暗管敷设工艺流程：弯管、箱、盒预制→测位→剔槽孔→爪型螺纹管接头与箱、盒紧固→箱、盒定向移装→管路敷设→压接接地→管路固定2.1.2明管敷设工艺流程：弯管、箱、盒预制→测位→爪型螺纹管接头与箱、盒紧固→箱、盒支架固定→管路敷设→压接接地→管路固定2.1.3吊顶内管路敷设工艺流程：弯管、箱、盒预制→测位→爪型螺纹管接头与箱、盒紧固→箱、盒支架固定→管路敷设→压接接地→管路固定2.2弯管、箱、盒、支架预制：根据施工图加工好各种弯管、箱、盒、支架。

JDG管预埋技术交底操作指南简介本操作指南旨在提供关于JDG管预埋技术交底的详细操作步骤和注意事项，以帮助人员正确进行预埋技术交底工作。

操作步骤1. 准备工作- 确保所有需要使用的工具和材料齐全。

- 根据预埋管的要求，选择合适的规格和材料。

2. 安全措施- 着戴个人防护装备，如安全帽、手套和安全鞋。

- 确保工作区域安全，并警示他人不要靠近。

3. 播砂处理- 将预埋管路的表面进行磨砂处理，以提高粘结力。

- 清除表面的尘土和杂物，保持干净。

4. 管预埋操作- 根据设计要求，确定管道的布置位置，并进行标记。

- 在标记位置挖掘坑槽，保持坑底平整。

- 将管道放置在坑槽中，并进行调整，确保水平和垂直度。

- 固定管道，使用适当的连接件进行连接。

5. 浇筑混凝土- 在管道周围制作混凝土基座，保持均匀。

- 混凝土浇筑时，利用振捣器将其压实，确保质量。

- 确保混凝土的表面平整，并使用抹光工具进行抹平。

6. 后续工作- 检查管道的连接和固定情况，确保无松动和渗漏。

- 清理工作区域，清除杂物和垃圾。

- 记录和报告工作完成情况，并将相关文件归档。

注意事项- 操作过程中应始终关注安全，严格遵守相关安全规定和操作规程。

- 需要注意土质状况和地下管线情况，避免对环境和其他设施造成损害。

- 在进行混凝土浇筑前，应确保管道和连接件的位置、固定性和密封性良好。

- 需要按照设计要求和步骤进行操作，确保预埋技术交底工作的质量和稳定性。

以上是关于JDG管预埋技术交底操作指南的简要内容。

请操作人员严格按照操作步骤和注意事项进行工作，确保工作的安全和质量。

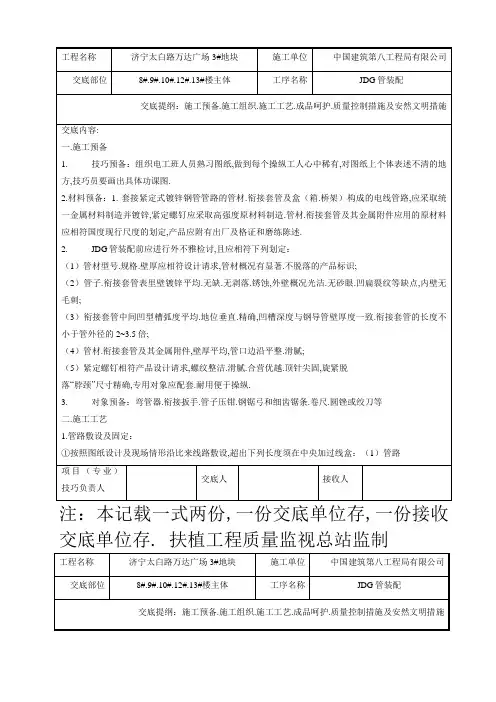

注：本记载一式两份,一份交底单位存,一份接收交底单位存. 扶植工程质量监视总站监制注：本记载一式两份,一份交底单位存,一份接收交底单位存. 扶植工程质量监视总站监制 长度超出30米,无曲折;（2）管路长度超出20米,有一个弯;（3）管路长度超出15米,有两个弯;（4）管路长度超出8米,有三个弯.②JDG 管管路经由建筑物的沉降缝或伸缩缝处应装设抵偿装配.③JDG 管管路曲折敷设时,曲折管材弧度应平均,不该有折皱.凹陷裂纹.逝世弯等缺点.割断口应平整.滑腻,管材弯扁程度不该大于管外径的10%.④套管衔接处须增强固定,固定方法如下：⑤ JDG 管管路埋入墙体或混凝土内时,管路与墙体或混凝土概况净距不该小于15mm.⑥ JDG 管管路暗敷设时,管路固定点应稳固,且应相符下列划定：（1）敷设在钢筋混凝土墙及楼板内的管路,紧贴钢筋内侧与钢筋绑扎固定.直线敷设时,固定点间距不大于1000mm.（2）敷设在砖墙.砌体墙内的管路,垂直敷设剔槽宽度不宜大于管外径5mm.固定点间距不大于1000mm.衔接点外侧一端200mm 处,增设固定点. ⑦JDG 管管路进入落地式箱（柜）时,分列应整洁,管口凌驾配电箱（柜）基本面宜为50~80mm.JDG 管管路进入盒（箱）处,应顺直,且应采取专用接头固定;JDG 管管路与其他管路间最小距离不小于50mm.项目（专业）技巧负责人 交底人 接收人工程名称 济宁太白路万达广场3#地块施工单位 中国建筑第八工程局有限公司 交底部位8#.9#.10#.12#.13#楼主体 工序名称 JDG 管装配 交底提纲：施工预备.施工组织.施工工艺.成品呵护.质量控制措施及安然文明措施注：本记载一式两份,一份交底单位存,一份接收交底单位存. 扶植工程质量监视总站监制注：本记载一式两份,一份交底单位存,一份接收交底单位存. 扶植工程质量监视总站监制注：本记载一式两份,一份交底单位存,一份接收交底单位存. 扶植工程质量监视总站监制。

JDG钢管在顶板中预埋施工技术交底一.施工准备:1、工具齐全；2、已接受技术交底；二、工艺流程：材料进场检验——弹线定位——线盒固定——管路敷设——成品保护三、工艺做法：1材料进场检验：安装前核对型号、规格符合设计要求。

管材表面有明显的产品标志，管材内、外壁镀层良好、均匀无表皮剥落、锈蚀等现象。

2 .弹线定位：根据施工图纸确定箱、盒轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出箱、盒实际位置。

成排、成列的箱、盒位置，应挂通线或十字线。

3 .管路敷设:(1)管与管连接采用直管接头，其长度为管外径的2.5-3.0倍，安装时把钢管插入直管接头凹槽处，使钢管与直管接头插紧定位，然后采用专用紧定扳手拧紧紧定螺钉，直至拧断螺钉〃脖颈〃。

(2)管路转弯应用弯管弯头，采用弯管器煨弯。

(3)当管径大于20mm时，连接套管每端的螺钉不应少于2个。

(4)管与箱、盒采用专用锁母连接，要求一管一孔。

(5)管路宜沿最近的线路敷设，并减少弯曲，固定点的距不应大于IOOOmm o四、质量标准：UDG管的管材及连接附件及盒(箱)，宜采用同一金属材料制作，产品应有出厂合格证和检验报告。

2JDG管壁厚应符合设计和规范要求，壁厚均匀，不小于15mm03JDG管断口处应平整、光滑、无毛刺、变形，管内屑清除干净。

4 ,套接紧定式钢导管电线管路连接用的紧定部件应配套，且应采用专用工具操作。

严禁熔焊连接。

5 .箱、盒固定平整、牢固、坐标正确。

6,电线管路与接地线应采用接地线卡衔接，制止熔焊衔接。

注：在安装完毕后，紧定螺钉头必须作紧断处理。

五.参考图片六、文明施工：1 .施工完毕后，及时将施工产生的废料垃圾清理干净；2 .注意本专业和其他专业施工后的成品、半成品保护；七.安全事项：1 .入场应进行入场安全教育，合格后方可进场施工；2 .进入施工现场必须正确佩戴安全帽，在脚手架施工时一定要系好安全带；3 .爬高时，要检查梯子、架子及防护设施，如有损坏变形要及时处理，以免存在隐患；4 .随身携带的工具应放在稳妥地方防止坠落伤人；5 .在地下室施工作业，要注意临边作业；6 .如果发现有不适宜施工的安全隐患，应立刻停止该部位的施工，并立即通知项目部安全负责人；7 .施工现场用电符合安全要求，施工队电工先检查，再由我方负责人员检查合格后方可使用。

技术交底JD-001施工单位工程名称交底日期JDG线管预埋技术交底部位工序名称交底交底提要：JDG线管预埋技术交底交底容：一、施工准备1、技术准备：组织电工班人员熟悉图纸，做到每个操作工人心中有数，对图纸中表述不清的地方，与技术人员商讨后确定施工方案。

2、材料准备：〔1〕套接紧定式镀锌钢管管路的管材、连接套管及线盒组成的电线管路，应采用同一金属材料制作并镀锌，紧定螺钉应采用高强度原材料制作。

管材、连接套管及其金属使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。

〔2〕线盒安装前需用锯末或泡沫板将线盒部塞满，并用胶带将线盒口封死，防止混凝土浇筑时砂浆渗入线盒，堵塞线盒；〔3〕JDG管安装前应进展外观检查，且应符合以下规定：A、管材型号、规格、壁厚应符合设计要求，管材外表有明显、不脱落的产品标识；B、管子、连接套管外壁镀锌均匀、完好、无剥落、锈蚀，外壁外表光洁、无砂眼、凹扁裂纹等缺陷，壁无毛刺；C、连接套管中心凹形槽弧度均匀、位置垂直、正确,凹槽深度与钢导管壁厚度一致。

连接套管的长度不小于管外径的2~3.5倍；D、管材、连接套管及其金属，壁厚均匀，管口边缘平整、光滑；E、紧钉螺钉符合产品设计要求，螺纹整齐、光滑、配合良好、顶针巩固，旋紧脱落“脖颈〞尺寸准确，专用工具应配套、耐用便于操作。

3、工具准备：弯管器、连接扳手、管子压钳、钢锯弓和细齿锯条、卷尺、圆锉或绞刀等。

二、施工工艺墙板线盒“井〞字型固定例如楼板线盒固定例如〔2〕线管敷设时应按照图纸设计及现场情况沿最近线路敷设，超过以下长度须在中间加过线盒：A、管路长度超过30米，无弯曲；B、管路长度超过20米，有一个弯；后浇带伸缩弯例如此种情况严禁出现〕管路连接处需加强固定，在连接套管两侧20cm左右处用铅丝将镀锌管结实固定在构造钢筋上，必要时在连接套管处用钢筋对管路进展加固，防止打灰过程中管路的松动；管路连接处绑扎例如〕敷设在钢筋混凝土墙及楼板的管路沿直线敷设时，固定点间距不大于管管路连接的紧钉螺钉，应采用专用工具操作。
