全自动码垛机的设备组成及工作原理

码垛机器人工作原理
码垛机器人是一种自动化设备，用于将货物按照既定的规则堆叠起来。

其工作原理包括以下几个步骤：
1. 输入任务：用户将需要码垛的货物信息输入到机器人系统中，包括货物的尺寸、重量、堆叠规则等。

2. 规划路径：机器人根据输入的任务信息进行路径规划，确定机器人在工作区域内移动的最优路径。

3. 感知环境：机器人通过激光或摄像头等传感器感知周围的环境，包括货物的位置、堆垛区域的空闲情况等。

4. 抓取货物：机器人根据规划好的路径移动到指定的货物附近，通过机械臂或夹爪等装置进行抓取。

5. 堆叠货物：机器人将抓取到的货物按照堆叠规则进行放置，可以通过旋转或调整货物的姿态来适应堆叠要求。

6. 完成任务：机器人完成一个货物的堆叠后，根据任务要求继续进行下一个货物的抓取和堆叠，直到所有任务完成。

7. 安全保护：码垛机器人通常会配备安全保护装置，如紧急停止按钮、安全传感器等，以确保在紧急情况下能够及时停止工作，避免人员受伤或设备损坏。

总的来说，码垛机器人通过输入任务、规划路径、感知环境、
抓取货物、堆叠货物等一系列步骤，实现对货物的自动化堆叠作业，提高了生产效率和减少了人力成本。

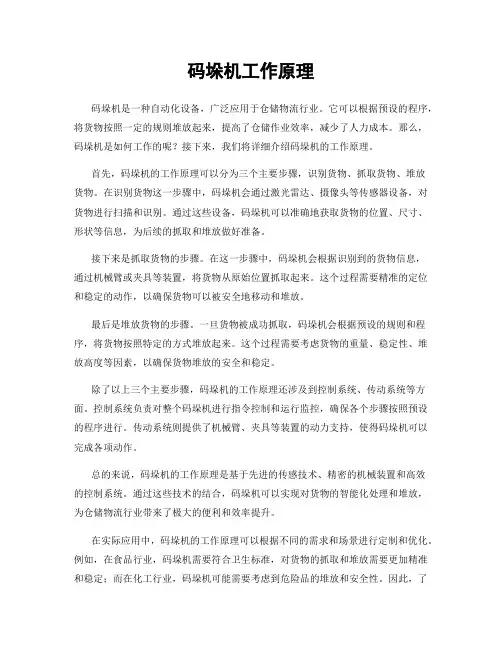

码垛机工作原理码垛机是一种自动化设备，广泛应用于仓储物流行业。

它可以根据预设的程序，将货物按照一定的规则堆放起来，提高了仓储作业效率，减少了人力成本。

那么，码垛机是如何工作的呢？接下来，我们将详细介绍码垛机的工作原理。

首先，码垛机的工作原理可以分为三个主要步骤，识别货物、抓取货物、堆放货物。

在识别货物这一步骤中，码垛机会通过激光雷达、摄像头等传感器设备，对货物进行扫描和识别。

通过这些设备，码垛机可以准确地获取货物的位置、尺寸、形状等信息，为后续的抓取和堆放做好准备。

接下来是抓取货物的步骤。

在这一步骤中，码垛机会根据识别到的货物信息，通过机械臂或夹具等装置，将货物从原始位置抓取起来。

这个过程需要精准的定位和稳定的动作，以确保货物可以被安全地移动和堆放。

最后是堆放货物的步骤。

一旦货物被成功抓取，码垛机会根据预设的规则和程序，将货物按照特定的方式堆放起来。

这个过程需要考虑货物的重量、稳定性、堆放高度等因素，以确保货物堆放的安全和稳定。

除了以上三个主要步骤，码垛机的工作原理还涉及到控制系统、传动系统等方面。

控制系统负责对整个码垛机进行指令控制和运行监控，确保各个步骤按照预设的程序进行。

传动系统则提供了机械臂、夹具等装置的动力支持，使得码垛机可以完成各项动作。

总的来说，码垛机的工作原理是基于先进的传感技术、精密的机械装置和高效的控制系统。

通过这些技术的结合，码垛机可以实现对货物的智能化处理和堆放，为仓储物流行业带来了极大的便利和效率提升。

在实际应用中，码垛机的工作原理可以根据不同的需求和场景进行定制和优化。

例如，在食品行业，码垛机需要符合卫生标准，对货物的抓取和堆放需要更加精准和稳定；而在化工行业，码垛机可能需要考虑到危险品的堆放和安全性。

因此，了解码垛机的工作原理，可以帮助我们更好地选择和应用这一自动化设备，提高生产效率，降低成本，提升竞争力。

综上所述，码垛机的工作原理是基于识别货物、抓取货物、堆放货物这三个主要步骤，并涉及到控制系统、传动系统等多个方面。

电气控制系统1.系统概述电气控制系统控制并协调码垛系统各单元的动作，使码垛机按照工艺流程来完成整个生产过程。

工艺过程如下：包装好的料袋经过斜坡输送机进入压平机和加速输送机，对料袋进行整平、加速，然后进行转位（需要时）和编组操作，将竖袋2袋编为1组，横袋3袋编为1组；编好组的料袋由推袋机推到分层机上，一层5个料袋在分层机上再次整形后，打开分层机放到升降机上的托盘上，升降机下降一层料袋的高度，即码好一层；这样码完8层（或10层）即为一垛，码好后升降机下降到最低位，再由垛盘输送机将垛盘输送到无动力垛盘输送机上，最后由叉车运走。

托盘的供给：叉车将空托盘（最多10个）放入托盘仓中，托盘仓能自动地将托盘放到托盘输送机上，再由托盘输送机送到升降机上。

码垛机电气控制系统原理框图如图1-1所示，包括中央处理单元PLC－CPU及其I/0扩展单元、检测单元（光电开关、接近开关）、操作与显示单元（触摸屏、按钮开关和指示灯）、控制元件（交流接触器、变频器和电磁阀）以及执行部件（电机和气缸）等几个部分组成。

操作与显示单元作为设备操作的操作界面，接受来自操作人员的操作指令并指示设备的运行状态；检测元件检测料袋、托盘、垛盘的位置状态以及各单元的运行状态，PLC自动循环扫描各输入输出点的当前状态，并根据程序所确定的逻辑关系更新输出点的状态，通过通断交流接触器和换向电磁阀来控制电机的启停和气缸的动作，从而完成码垛全过程的控制。

PLC（可编程序控制器）图1-1 电控系统原理框图2.系统的主要特点及技术说明2.1 电源部分现场的主电源380VAC进入控制柜后，首先经过旋钮开关和总断路器。

在不打开控制柜的情况下，可方便地通过控制柜门上的旋转手柄完成接通和断开主电源的操作。

码垛机的每一个电机均有一个单独的断路器对其进行保护。

因此保证了每个电机得到最佳的保护，并且便于在发生故障的情况下查找故障点。

本系统所采用的保护断路器集成了多种保护功能，即短路、过载及断相保护，因而省去了传统的热继电器。

码垛机器人原理
码垛机器人是一种能够自动完成货物堆放的智能设备，它的原理主要包括感知、规划、控制和执行四个方面。

首先，码垛机器人通过激光雷达、相机等传感器实现对货物的感知。

激光雷达
可以实时获取货物的位置、形状和尺寸等信息，而相机则可以获取货物的外观特征。

通过这些感知设备，码垛机器人能够准确地识别货物的位置和状态，为后续的规划和控制提供必要的数据支持。

其次，码垛机器人会根据感知到的货物信息进行规划。

规划的过程包括路径规
划和动作规划两个方面。

路径规划是指机器人在堆放货物时需要遵循的路径，它需要考虑到货物堆放位置的空间限制和安全性等因素。

动作规划则是指机器人在执行动作时需要遵循的动作顺序和方式，以确保货物能够被准确地堆放到指定位置。

接着，码垛机器人会根据规划好的路径和动作执行相应的控制。

控制过程主要
包括动作控制和机器人状态监测两个方面。

动作控制是指机器人根据规划好的动作路径执行相应的动作，包括抓取、搬运和堆放等动作。

机器人状态监测则是指机器人在执行动作过程中需要实时监测自身状态，确保动作的准确性和安全性。

最后，码垛机器人会根据感知、规划和控制的结果执行相应的动作。

执行过程
主要包括抓取货物、搬运货物和堆放货物等步骤。

在执行过程中，码垛机器人需要根据感知到的货物信息和规划好的路径进行相应的动作控制，以完成货物的堆放任务。

综上所述，码垛机器人的原理主要包括感知、规划、控制和执行四个方面。

通
过这些方面的协同作用，码垛机器人能够实现对货物的自动堆放，提高了生产效率和货物堆放的准确性，为物流行业带来了巨大的便利和效益。

码垛机器人工作原理
码垛机器人是一种自动化设备，用于将物体或产品进行堆码。

其工作原理可以分为以下几个步骤：
1. 感知物体：码垛机器人通过搭载的传感器系统，如视觉传感器、激光传感器等，实时感知周围的环境和待处理的物体。

2. 规划路径：根据感知到的物体信息，码垛机器人会使用算法对堆码过程进行路径规划。

这可以确保机器人在堆码过程中能够高效地运动，避免碰撞或重复运动。

3. 抓取物体：一旦路径规划完成，码垛机器人会启动相应的机械装置，如夹爪或吸盘，来抓取待处理的物体。

这通常需要机械装置具备足够的力量和灵活性，以确保准确抓取物体并不会造成损坏。

4. 移动和堆码：一旦物体被抓取，码垛机器人会将其移动到指定的位置，然后按照预先设定的规则进行堆码。

在堆码过程中，机器人需要精确地控制物体的位置和方向，以确保堆码的稳定性和正确性。

5. 检测和调整：码垛机器人可能会配备一些传感器，如压力传感器或视觉传感器，用于检测堆码过程中的问题。

一旦检测到问题，机器人会相应地调整堆码的位置或姿态，以确保最终堆码的质量和合格性。

6. 完成任务：当所有物体都被正确地堆码后，码垛机器人会完
成堆码任务。

此时，机器人可以继续进行下一轮的堆码任务，或者待命等待人工干预。

通过以上步骤，码垛机器人能够高效地处理大量物体的堆码任务，实现自动化生产，提高生产效率和质量。

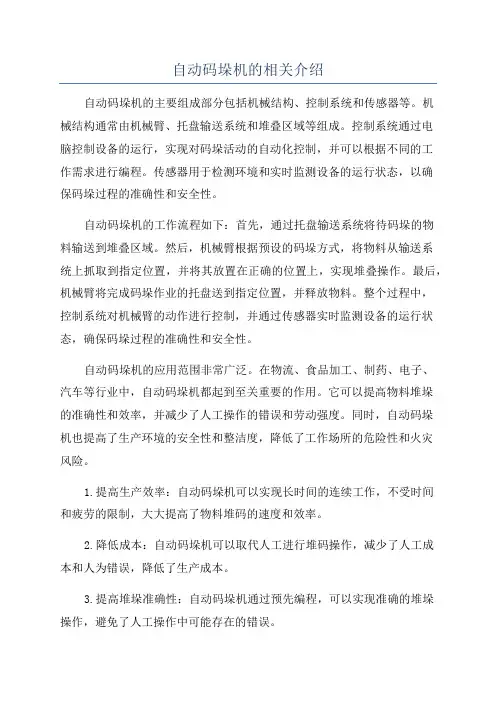

自动码垛机的相关介绍自动码垛机的主要组成部分包括机械结构、控制系统和传感器等。

机械结构通常由机械臂、托盘输送系统和堆叠区域等组成。

控制系统通过电脑控制设备的运行，实现对码垛活动的自动化控制，并可以根据不同的工作需求进行编程。

传感器用于检测环境和实时监测设备的运行状态，以确保码垛过程的准确性和安全性。

自动码垛机的工作流程如下：首先，通过托盘输送系统将待码垛的物料输送到堆叠区域。

然后，机械臂根据预设的码垛方式，将物料从输送系统上抓取到指定位置，并将其放置在正确的位置上，实现堆叠操作。

最后，机械臂将完成码垛作业的托盘送到指定位置，并释放物料。

整个过程中，控制系统对机械臂的动作进行控制，并通过传感器实时监测设备的运行状态，确保码垛过程的准确性和安全性。

自动码垛机的应用范围非常广泛。

在物流、食品加工、制药、电子、汽车等行业中，自动码垛机都起到至关重要的作用。

它可以提高物料堆垛的准确性和效率，并减少了人工操作的错误和劳动强度。

同时，自动码垛机也提高了生产环境的安全性和整洁度，降低了工作场所的危险性和火灾风险。

1.提高生产效率：自动码垛机可以实现长时间的连续工作，不受时间和疲劳的限制，大大提高了物料堆码的速度和效率。

2.降低成本：自动码垛机可以取代人工进行堆码操作，减少了人工成本和人为错误，降低了生产成本。

3.提高堆垛准确性：自动码垛机通过预先编程，可以实现准确的堆垛操作，避免了人工操作中可能存在的错误。

4.保障工人安全：自动码垛机能够代替人工从事重复性、危险性高的作业，降低了工人的劳动强度和工伤风险。

5.灵活性和适应性强：自动码垛机可以根据不同的工作需求进行编程，可以适应不同规格、形状和重量的物料堆垛，非常灵活。

6.提高车间空间利用率：自动码垛机可以有效利用车间的空间，提高堆垛高度和密度，减少堆放面积，提高车间空间的利用率。

总之，自动码垛机作为一种具有自主智能化功能的物流设备，能够提高生产效率，减少成本，提高工作安全性，适应不同的工作需求。

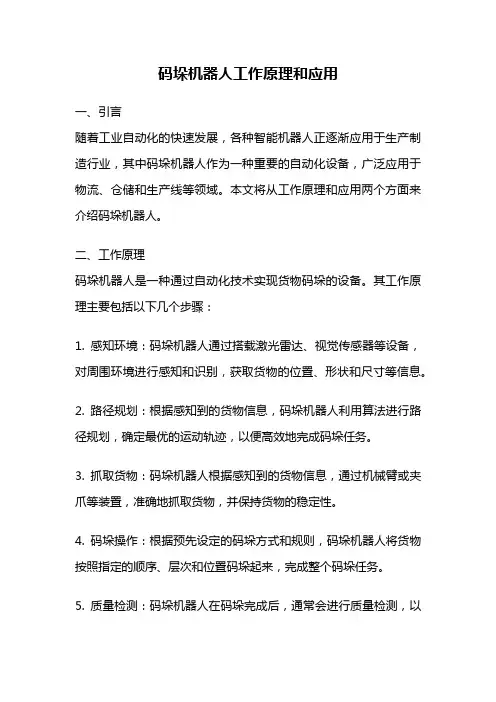

码垛机器人工作原理和应用一、引言随着工业自动化的快速发展，各种智能机器人正逐渐应用于生产制造行业，其中码垛机器人作为一种重要的自动化设备，广泛应用于物流、仓储和生产线等领域。

本文将从工作原理和应用两个方面来介绍码垛机器人。

二、工作原理码垛机器人是一种通过自动化技术实现货物码垛的设备。

其工作原理主要包括以下几个步骤：1. 感知环境：码垛机器人通过搭载激光雷达、视觉传感器等设备，对周围环境进行感知和识别，获取货物的位置、形状和尺寸等信息。

2. 路径规划：根据感知到的货物信息，码垛机器人利用算法进行路径规划，确定最优的运动轨迹，以便高效地完成码垛任务。

3. 抓取货物：码垛机器人根据感知到的货物信息，通过机械臂或夹爪等装置，准确地抓取货物，并保持货物的稳定性。

4. 码垛操作：根据预先设定的码垛方式和规则，码垛机器人将货物按照指定的顺序、层次和位置码垛起来，完成整个码垛任务。

5. 质量检测：码垛机器人在码垛完成后，通常会进行质量检测，以确保码垛的准确性和稳定性，避免货物的倾倒或堆垛不牢等问题。

三、应用领域码垛机器人的应用范围广泛，主要包括以下几个方面：1. 物流仓储：在物流仓储行业中，码垛机器人可以替代人工进行货物的码垛操作，提高工作效率和准确度，减少人力成本和工作风险。

尤其在电商物流中，码垛机器人可以实现快速、准确地完成大量订单的码垛工作。

2. 生产制造：在生产制造行业中，码垛机器人可以应用于各种产品的码垛操作，如食品、饮料、日用品等。

它可以根据生产线的要求，将产品按照规定的方式码垛起来，提高生产效率和产品质量。

3. 机器人智能化：码垛机器人可以与其他智能机器人或智能设备进行联动，实现生产线的自动化和智能化。

例如，与自动化输送机、自动化包装机等设备相结合，可以实现整个生产流程的无人化操作。

4. 仓库管理：在仓库管理中，码垛机器人可以实现仓库货物的自动编码和自动存取，提高仓库的货物管理效率和准确性。

同时，码垛机器人可以实时监测货物的库存情况，提供精确的库存数据，帮助企业进行库存管理和预测。

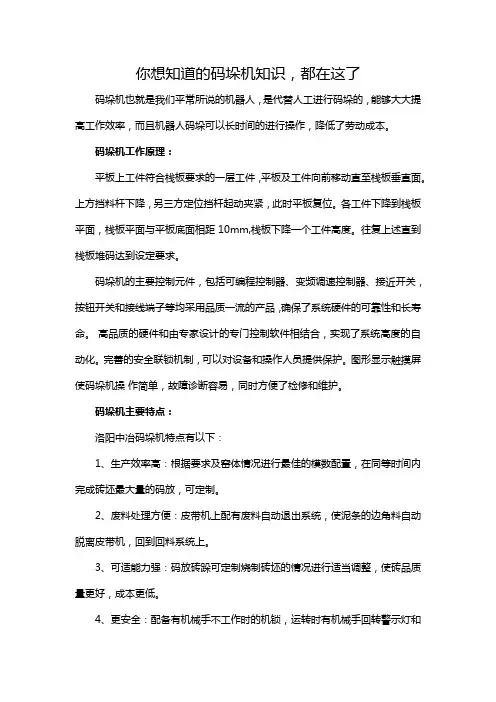

你想知道的码垛机知识，都在这了码垛机也就是我们平常所说的机器人，是代替人工进行码垛的，能够大大提高工作效率，而且机器人码垛可以长时间的进行操作，降低了劳动成本。

码垛机工作原理：平板上工件符合栈板要求的一层工件，平板及工件向前移动直至栈板垂直面。

上方挡料杆下降，另三方定位挡杆起动夹紧，此时平板复位。

各工件下降到栈板平面，栈板平面与平板底面相距10mm,栈板下降一个工件高度。

往复上述直到栈板堆码达到设定要求。

码垛机的主要控制元件，包括可编程控制器、变频调速控制器、接近开关，按钮开关和接线端子等均采用品质一流的产品，确保了系统硬件的可靠性和长寿命。

高品质的硬件和由专家设计的专门控制软件相结合，实现了系统高度的自动化。

完善的安全联锁机制，可以对设备和操作人员提供保护。

图形显示触摸屏使码垛机操作简单，故障诊断容易，同时方便了检修和维护。

码垛机主要特点：洛阳中冶码垛机特点有以下：1、生产效率高：根据要求及窑体情况进行最佳的模数配置，在同等时间内完成砖坯最大量的码放，可定制。

2、废料处理方便：皮带机上配有废料自动退出系统，使泥条的边角料自动脱离皮带机，回到回料系统上。

3、可适能力强：码放砖跺可定制烧制砖坯的情况进行适当调整，使砖品质量更好，成本更低。

4、更安全：配备有机械手不工作时的机锁，运转时有机械手回转警示灯和相关警示区域和提示牌，检修时，机架上方有安全检修平台。

5、适用广泛：适用标准砖、多孔砖、砌块砖等多种砖型；适用于宽度为2.5米-3.0米之间的多种隧道窑规格；码放高度标准层数13层（可根据窑体高度设计为所需码放层数）。

码垛机是怎么样码垛的：码垛机运行的时候第一步是将产品放在码垛机的垛盘上，放好后，码垛机会自动将垛盘上的产品通过传送带传送到下一步的装置。

需要码垛的产品自动进箱后下一步是转箱，转箱完成后要对需要码垛的物品进行分堆，分成满足预设数据的数量，然后根据分好后的产品的数量和层数进行码垛，码成一堆一堆的垛后，就需要将垛堆通过传送带移动到下一个进行下一个步骤的地方。

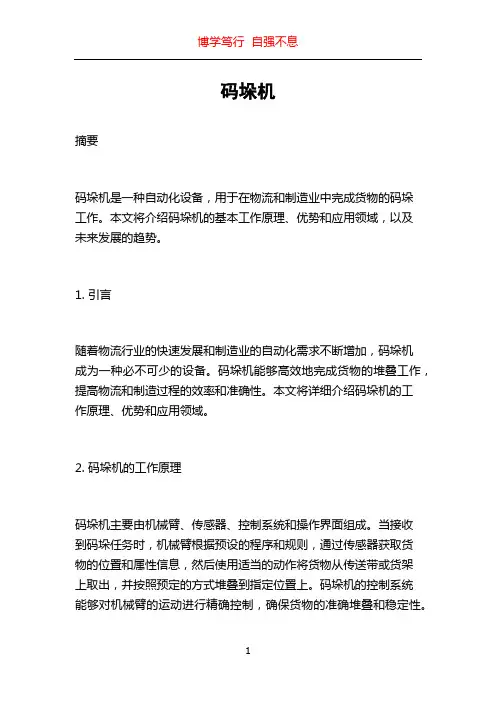

码垛机摘要码垛机是一种自动化设备，用于在物流和制造业中完成货物的码垛工作。

本文将介绍码垛机的基本工作原理、优势和应用领域，以及未来发展的趋势。

1. 引言随着物流行业的快速发展和制造业的自动化需求不断增加，码垛机成为一种必不可少的设备。

码垛机能够高效地完成货物的堆叠工作，提高物流和制造过程的效率和准确性。

本文将详细介绍码垛机的工作原理、优势和应用领域。

2. 码垛机的工作原理码垛机主要由机械臂、传感器、控制系统和操作界面组成。

当接收到码垛任务时，机械臂根据预设的程序和规则，通过传感器获取货物的位置和属性信息，然后使用适当的动作将货物从传送带或货架上取出，并按照预定的方式堆叠到指定位置上。

码垛机的控制系统能够对机械臂的运动进行精确控制，确保货物的准确堆叠和稳定性。

3. 码垛机的优势码垛机在物流和制造业中具有许多优势。

首先，码垛机能够提高工作效率。

它能够以更快的速度执行码垛任务，比人工操作更加高效。

其次，码垛机能够提高工作质量和准确性。

由于机械臂的运动可以精确控制，因此货物的堆叠准确度更高，避免了堆叠不稳定和倒塌的情况。

此外，码垛机还能够减少人工劳动力的需求，降低人力成本。

通过自动化的码垛过程，人工操作的需求大大减少，从而降低了人工成本。

4. 码垛机的应用领域码垛机广泛应用于物流和制造业，尤其是在快速消费品行业和电子产品行业。

在快速消费品行业，码垛机能够快速、准确地将产品堆叠到货架上，提高货物的出货速度和库存管理效率。

在电子产品行业，码垛机能够处理各种尺寸和形状的电子产品，确保产品在堆叠过程中的稳定性和安全性。

此外，码垛机还被广泛应用于物流仓储中心和制造生产线，提高整个供应链的工作效率和货物管理水平。

5. 码垛机的未来发展趋势码垛机作为一种重要的物流和制造设备，未来将不断发展和完善。

首先，随着人工智能技术的进步，码垛机能够实现更为智能化的操作和决策。

通过深度学习和机器学习算法，码垛机可以根据不同货物的属性和位置信息，自动调整堆叠方式和动作，提高自动化水平。

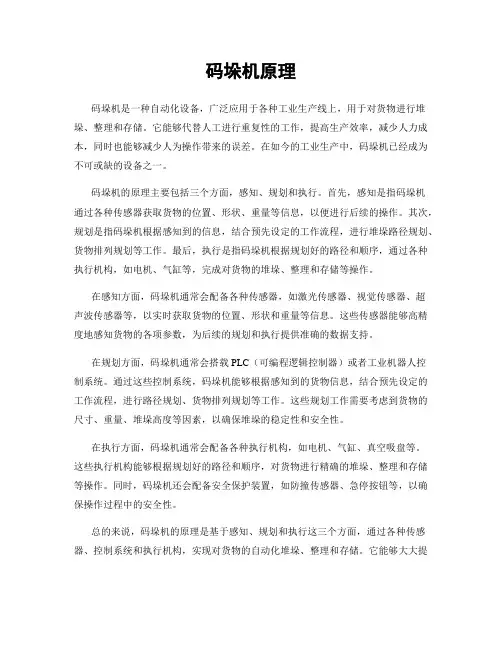

码垛机原理码垛机是一种自动化设备，广泛应用于各种工业生产线上，用于对货物进行堆垛、整理和存储。

它能够代替人工进行重复性的工作，提高生产效率，减少人力成本，同时也能够减少人为操作带来的误差。

在如今的工业生产中，码垛机已经成为不可或缺的设备之一。

码垛机的原理主要包括三个方面，感知、规划和执行。

首先，感知是指码垛机通过各种传感器获取货物的位置、形状、重量等信息，以便进行后续的操作。

其次，规划是指码垛机根据感知到的信息，结合预先设定的工作流程，进行堆垛路径规划、货物排列规划等工作。

最后，执行是指码垛机根据规划好的路径和顺序，通过各种执行机构，如电机、气缸等，完成对货物的堆垛、整理和存储等操作。

在感知方面，码垛机通常会配备各种传感器，如激光传感器、视觉传感器、超声波传感器等，以实时获取货物的位置、形状和重量等信息。

这些传感器能够高精度地感知货物的各项参数，为后续的规划和执行提供准确的数据支持。

在规划方面，码垛机通常会搭载PLC（可编程逻辑控制器）或者工业机器人控制系统。

通过这些控制系统，码垛机能够根据感知到的货物信息，结合预先设定的工作流程，进行路径规划、货物排列规划等工作。

这些规划工作需要考虑到货物的尺寸、重量、堆垛高度等因素，以确保堆垛的稳定性和安全性。

在执行方面，码垛机通常会配备各种执行机构，如电机、气缸、真空吸盘等。

这些执行机构能够根据规划好的路径和顺序，对货物进行精确的堆垛、整理和存储等操作。

同时，码垛机还会配备安全保护装置，如防撞传感器、急停按钮等，以确保操作过程中的安全性。

总的来说，码垛机的原理是基于感知、规划和执行这三个方面，通过各种传感器、控制系统和执行机构，实现对货物的自动化堆垛、整理和存储。

它能够大大提高生产效率，减少人力成本，同时也能够保证操作过程的安全性和稳定性。

随着工业自动化程度的不断提高，码垛机必将在未来的工业生产中发挥越来越重要的作用。

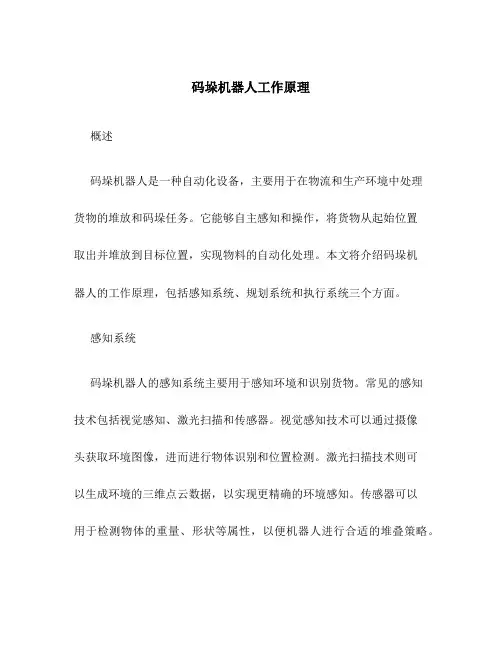

码垛机器人工作原理概述码垛机器人是一种自动化设备，主要用于在物流和生产环境中处理货物的堆放和码垛任务。

它能够自主感知和操作，将货物从起始位置取出并堆放到目标位置，实现物料的自动化处理。

本文将介绍码垛机器人的工作原理，包括感知系统、规划系统和执行系统三个方面。

感知系统码垛机器人的感知系统主要用于感知环境和识别货物。

常见的感知技术包括视觉感知、激光扫描和传感器。

视觉感知技术可以通过摄像头获取环境图像，进而进行物体识别和位置检测。

激光扫描技术则可以生成环境的三维点云数据，以实现更精确的环境感知。

传感器可以用于检测物体的重量、形状等属性，以便机器人进行合适的堆叠策略。

感知系统还需要与机器人的控制系统进行数据交互，以实现对环境的实时监测和精确定位。

利用这些感知数据，机器人能够判断货物的位置、重量和堆叠方式等信息，为后续的规划和执行提供基础。

规划系统码垛机器人的规划系统用于根据感知系统提供的数据，制定合理的堆叠策略和运动轨迹。

规划系统通常包括路径规划和动作规划两个部分。

路径规划是指确定机器人在工作区域内的运动路径，以实现从起始位置到目标位置的移动。

常见的路径规划算法包括最短路径算法和规划图算法等。

最短路径算法可以根据环境地图和机器人位置计算出最短路径，从而减少机器人的移动距离和时间。

规划图算法则将工作区域划分为网格，通过搜索和评估不同路径的代价，选择合适的路径。

动作规划是指确定机器人的动作序列，以实现从起始位置取货、堆放货物到目标位置的动作。

动作规划需要考虑到货物的属性、机器人的能力和工作区域的限制。

常见的动作规划算法包括先进先出、最小耗时和遗传算法等。

先进先出算法按照货物进入的顺序进行堆叠，最小耗时算法优化总体的堆叠时间，遗传算法则可以通过迭代优化来得到更优的堆叠策略。

执行系统码垛机器人的执行系统主要用于控制机器人的运动和操作。

执行系统通常包括控制器、驱动器和执行器三个部分。

控制器是机器人的核心控制单元，用于接收和处理感知系统和规划系统的数据。

码垛机器人工作原理：随着科技工业自动化的发展,很多轻工业都相继通过自动化流水线作业.尤其是食品工厂,后道包装机械作业使用一些成套设备不仅效率提高几十倍,生产成本也降低了。

看机器人每天自动对1000箱食品进行托盘处理，这些码垛机器人夜以继日地工作，从不要求增加工资。

这就是自动化技术的特点。

码垛机器人的工作原理是：平板上工件符合栈板要求的一层工件，平板及工件向前移动直至栈板垂直面。

上方挡料杆下降，另三方定位挡杆起动夹紧，此时平板复位。

各工件下降到栈板平面，栈板平面与平板底面相距10mm,栈板下降一个工件高度。

往复上述直到栈板堆码达到设定要求。

码垛机器人配备有特殊定制设计的多功能抓取器，不管包装箱尺寸或重量如何，机器人都可以使用真空吸盘牢固地夹持和传送包装箱。

工业用码垛机器人：作者：李刚文章来源：沈阳莱茵机电有限公司点击数：352 更新时间：2009-8-24【关键词】：码垛机器人直角坐标机器人工作原理继电器手爪直线运动单元自动化广泛应用交换时间拖盘码垛机器人被广泛应用在医药行业、包装行业，仪表装配，继电器生产等众多行业。

本文先简介与其工作原理非常类似的直角坐标机器人，再介绍标准的码垛机器人及其应用案例。

直角坐标机器人直角坐标机器人的核心部件是直线运动单元（简称直线导轨），它是由精制铝型材、齿形带、直线运动滑轨和伺服电机等组成，作为运动框架和载体的精制铝型材，其截面形状均采用有限元分析法进行优化设计，从而进一步保证了其机械强度和直线度，滑动导轨系统是由轴承光杠和运动滑块组成，传动机构可根据不同精度要求采用齿形带、齿条或滚珠丝杠。

利用直线运动单元可以组合出各种多维机器人，按其结构形式有30多种二维和三维机器人，还可以在Z轴上加上一个到两个旋转轴，构成四维和五维机器人。

多维机器人按特定的组合构成完成特定功能的机器人或机器人组合。

码垛机器人是最常见的一种，以形成多种标准形式的码垛机器人。

码垛机器人结构WSM系列码垛机器人主要用来在自动化生产过程中执行工件的装载和卸载任务。
