对于图示流动方向，在复位弹簧和工作油液作用下，阀芯将阀口关闭。

单向阀中也可以不带复位弹簧。

由于在关闭位置不允许有泄漏，所以，单向阀通常为开关阀式结构。

单向阀单向阀（（2）•对于图示流动方向，在工作油液作用下，单向阀开启。

回路图回路图：：液压泵保护•在这种回路图中，单向阀用于保护液压泵。

当电动机关闭时，单向阀可以防止工作油液倒流入液压泵，且压力峰值对液压泵也不会产生影响，而是通过溢流阀卸放桥式液压块桥式液压块（（1）•在桥式液压块中，四个单向阀组合成一个功能单元。

该图示说明单向阀如何与调速阀一起使用。

在液压缸活塞杆伸出和回缩过程中，工作油液从左向右流过调速阀。

图示为液压缸活塞杆伸出时的情况。

在液压缸活塞杆伸出过程中，速度控制为进油节流。

桥式液压块桥式液压块（（2）•当液压缸活塞杆回缩时，桥式液压块可使工作油液再次从左向右通过调速阀。

在液压缸活塞杆回缩过程中，速度控制为回油节流。

桥式液压块•动画演示了驱动二位四通换向阀动作和弹簧使其复位的情况，以及液压缸活塞杆伸出和回缩过程中，工作油液流过桥式液压块的情况。

同样，桥式液压块还可连接过滤器或背压阀。

液控单向阀液控单向阀（（1）•对于液控单向阀，可以通过控制油口（X ）开启，这时允许工作油液双向流动。

图示为液控单向阀处于静止位置，此时油口B 与油口A 不接通。

液控单向阀液控单向阀（（2）•如果控制油口（X ）有信号，则液控单向阀开启，油口B 与油口A 接通。

为了可靠开启液控单向阀，控制活塞有效面积必须大于阀口有效面积。

液控单向阀也可用于双液控单向阀。

液控单向阀液控单向阀（（3）•图示表明如何通过使用液控单向阀保持液压缸不动，从而对负载定位。

驱动二位三通换向阀动作，液控单向阀开启，液压缸活塞杆回缩。

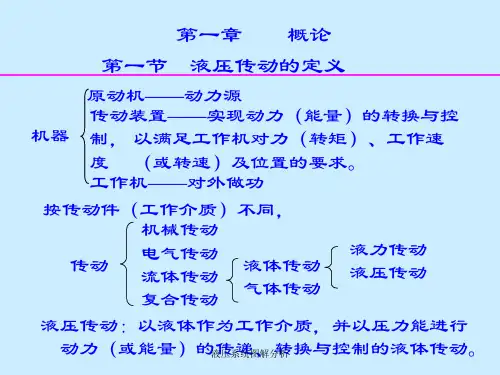

液压系统中4类液压元件详解，附直观动图液压系统作为工业领域中的通用型设备应用非常广泛，它通过改变压强以增大作用力。

在组成上，液压系统有液压元件和工作介质两大部分组成，其中液压元件可再分为动力元件、执行元件、控制元件、辅助元件四部分。

1动力元件动力元件指的是各种液压泵及其原动机，作用为将原动机（电动机或内燃机）供给的机械能转变为流体的压力能，输出具有一定压力的油液。

1）齿轮油泵和串联泵（包括外啮合与内啮合）两种结构型式。

2）叶片油泵（包括单级泵、变量泵、双级泵、双联泵）。

3）柱塞油泵，又分为轴向柱塞油泵和径向柱塞油泵，轴向柱塞泵有定量泵、变量泵、（变量泵又分为手动变量与压力补偿变量、伺服变量等多种）从结构上又分为端面配油和阀式配油油两种配油方式，而径向柱塞泵的配油型式，基本上为阀式配油。

2控制元件控制元件主要指各种压力、流量、方向控制阀及其控制元件等，作用为控制调节系统中从动力源到执行元件的液体压力、流量和方向，从而控制执行元件输出的力、速度和方向，以确保执行元件驱动的主机工作机构完成预定的运动规律。

（点击查看《3大类12种液压阀工作原理，直观动画演示一看就懂》）1）压力阀（1）压力控制阀有：溢流阀、电磁溢流阀、卸荷溢流阀、单向溢流阀和减压阀、单向减压阀以及顺序阀和单向顺序阀等。

减压阀↑（2）顺序阀又分为直控顺序阀、远控顺序阀、卸荷阀、直控单向顺序阀、远控单向顺序阀、直控平衡阀和远控平衡阀等七种，还有压力继电器，以及各种压力控制阀，在各类液压传动系统中，按不同使用条件和特性要求，用于各类液压系统中。

（点击查看《直观动图帮你区分溢流阀、减压阀、顺序阀，识别相同和不同点》）顺序阀↑2）方向控制阀方向控控制阀包括单向阀、液控单向阀、电磁换向阀、电磁球阀、电磁换向阀和手动换向阀以及手动旋转阀等多种。

二位二通换向阀↑3）流量控制阀流量控制阀有：节流阀、单向节流阀、调速阀、单向调速阀和行程节流阀以及单向行程节流阀、单向行程调速阀等。

让你⼀⽬了然的液压原理图！
液压系统主要分为传动系统和控制系统。

液压传动系统的主要功⽤是传递动⼒和运动，输送液压油，液压油进⼊油缸的腔内，控制油缸活塞杆伸出或缩回来执⾏各种动作。

如图⽰，油缸右边部分带活塞杆为有杆腔，另外⼀边为⽆杆腔。

当液压油进⼊⽆杆腔，活塞杆被推出；当液压油进⼊有杆腔，活塞杆被退回。

上图为最简单的⼀套液压系统（或称液压泵站），油泵电机等组成动⼒源把油输送到油缸中，⽽电磁阀起到换向的功能，使得油缸活塞杆伸出，或者缩回。

各部件作⽤
油缸：执⾏元件
电磁换向阀：液路系统中⽤来实现液路的通断或液流⽅向的改变。

节流阀：通过改变节流截⾯或节流长度以控制流体流量
压⼒管路过滤器：清除或阻挡杂质，防⽌元件磨损或卡死
溢流阀：定压溢流、稳压、系统卸荷和安全保护作⽤
油泵：将原动机的机械能转换成液压能
电机：动⼒源
3种常见液压阀动画
单向阀
液动换向阀
⼿动换向阀
三位五通换向阀
三位四通换向阀
⼆位⼆通换向阀
溢流阀
减压阀
顺序阀
节流阀
调速阀
机械⼿伸缩伺服机构
插装阀。

注塑机是机、电、液一体化、集成化和自动化程度都很高。

无论是机械液压式还全液压式，液压部分都占有相当的比值，对注塑机的技术性能、节能、环保以及成本占有重要部分。

注塑机液压系统由主回路、执行回路及辅助回路系统组成，如图所示。

图14 油路系统组成图1，2，3，4，5，6—分别为合模油缸、滑模油缸、顶出油缸、注射座油缸、注射油缸、液压马达；7，8，9，10，11，12—分别为油缸的控制模块（CU）、指令模块（CM）；13—系统压力（P）、流量（Q）的控制和指令模块；14—泵；15—电机（M）；16—进油过滤器；17—油冷却器； 18—油箱；P—进油管路（高压）；T—回油管路。

（低压）油路总管线（P、T、P）的上部分是执行回路系统，下部分是主回路系统及辅助回路系统。

执行回路系统：主要由各执行机构（油缸）和指令及控制装置（电磁阀）组成。

其功能是将进入管路P的高压油按程序放到油缸的左腔或右腔中去，推动活塞杆执行动作。

高压油进入的时间、顺序和位置是通过电磁换向阀来实现的，工作指令通过电信号发给电磁阀的电磁铁，控制其阀芯动作，将控制油路（P）的高压油，进入换向阀推动阀芯动作，将高压油接通到油缸中去；而各油缸中的回油经回油管路T及辅助油路系统放回油箱。

主回路系统：由动力源和控制模块组成。

动力源系统（电机、油泵）产生油压（P）和流量（Q），与指令（CU）及控制（CM）模块（压力阀、流量阀等）组成回路。

从泵来的高压油，进入主管路的时间、顺序、压力及流量，是通过流量阀，压力阀是电磁铁获得，指令的时间、顺序和强弱，由控制其阀芯的推力和开度来确定的。

执行回路与主回路之间是通过进油管路P（高压），回油管路T（低压）以及控制回路P（高压）形成“连接网络”。

注塑机应用液压组件非常广泛。

⑴．动力组件由电机带动泵实现电能—机械能—液压能的转换。

有各种油泵和液压马达。

油泵是靠封闭容腔使其容积发生变化来工作的。

理想的泵是没有的，因为结构上总会有制品缝隙就会有泄漏，而且机械磨损也会产生间隙，所以就要考虑泵的效率。
