汽车电路维修学习诊断技巧很多修理的朋友都说,不知道怎么看电路图。
拿到一个电路图,看到密密麻麻的线路,总是感觉无从下手,不知道从哪看起。
或者是空有电路图,在实际维修中,却又不知道如何下手,从哪查起。
今天我们就如何看电路图、以及在诊断电路时的一些小技巧进行讲解。
维修汽车电路,我们首先应该掌握如何看电路图。
下面,我们先来讲解一下,我们应该如何去看懂一个电路图。
一、学会看电路图的方法1、掌握电的分类。
(直流电、交流电、脉冲电)2、掌握电路的三种状态。
(开路,通路,短路)3、掌握什么是串联电路与并联电路。
它们各自的特性。
4、掌握欧姆定律。
(U=IR)并了解P(功率)=U(电压)×I(电流)5、掌握电磁定律。
(电生磁,磁生电,自感,互感)6、学会工具的使用。
(试灯、万用表等)7、掌握常用电子元件的作用、工作形式以及在电路中的表示符号。
(继电器、保险、二极管、三极管、电阻、电容等)8、了解汽车各电子部件的控制形式。
(点火线圈、发电机整流板、开关、喷油嘴、传感器等)9、掌握电路图中常用的线的表示方法。
如以大众车为例:30(常火线 );15(来自点火开关的正极);31(搭铁); X(来自卸荷继电器)。
掌握这些,一个电路图基本上也就能完整的看完了。
当然,还是会有很多人会说,简单的会看了,稍微复杂一点的就不知道怎么看了。
这里和大家说一下,我个人看电路图的一个方法。
二、如何去看电路图(逆推法)何为逆推法,即先找到我们要看的某一个部件,然后去分析该用电器上面的每一根线。
如上面有继电器/开关控制,我们则再去分析是如何控制的。
以下图为例:这是一个转向信号与危险警告灯的简单电路图。
依据我们的逆推法查看方法如下:1、找到转向灯,然后顺着线路走,我们不难发现,转向灯总共分两组,分别是左转向与右转向。
他们共正极。
2、而这两组又分别受闪光继电器的2与3号脚控制。
分析到这里,我们可以得到,转向灯是由闪光继电器控制的。
而且这个闪光继电器是与警示灯开关一体的。
汽车电路入门基础知识
汽车电路是指汽车内部所使用的电器和电子设备的电路。
了解汽车电路的基础知识对于维修和保养汽车非常重要。
1. 电压:汽车电路中的电压通常在12V左右。
2. 电流:每个电子设备都需要一定的电流来正常工作。
电流的大小取决于设备的功率和电压。
3. 电阻:电阻是电路中的一种元件,用于限制电流的流动。
它通常用欧姆(Ω)作为单位。
4. 电源:汽车电路中的电源通常是电池。
发动机工作时,电池会充电,以保持电力供给。
5. 保险丝:保险丝是一种电气保护装置,用于防止电路过载或短路。
当电路中的电流超过保险丝的额定电流时,保险丝就会熔断,切断电流。
6. 开关:开关用于控制电路的通断,将电气设备连接或断开电源。
7. 线路:汽车电路中的线路是电气设备之间的连接。
线路通常由电线和接线头组成。
8. 传感器:传感器是一种电子设备,可以监测汽车系统的变化并将其转换为电信号,例如车速传感器、氧气传感器等。
以上是汽车电路的基础知识,了解这些知识可以更好地理解汽车电路,便于更好地进行维修和保养。
汽车维修电工基础知识一、汽车电路系统概述汽车电工作为汽车维修领域的重要一环,需要掌握汽车电路系统的基本知识。
汽车电路系统由电源系统、起动系统、点火系统、充电系统、照明系统、仪表系统、辅助电器系统等组成。
每个系统都有其特定的功能和作用,而电路系统则负责连接和供电。
二、汽车电路常见故障及排除方法1. 电路短路故障:当电路中发生短路时,会导致电流过大,引起保险丝熔断或线路烧毁。
排除方法是先检查保险丝是否熔断,如有熔断需更换保险丝,并检查相关线路和设备是否受损。
2. 电路断路故障:电路中发生断路时,会导致电器设备失去供电,无法正常工作。
排除方法是检查线路是否断开,如有断开需要修复或更换相关线路。
3. 电器设备故障:汽车电路中的电器设备可能出现各种故障,如电机损坏、开关失灵等。
排除方法是先检查电器设备本身是否故障,如有故障需要修理或更换设备。
三、汽车电路维修工具1. 万用表:用于测试电路中的电压、电流、电阻等参数,可以帮助判断电路是否正常。
2. 电线钳:用于剥去电线绝缘层,连接电线。
3. 压接钳:用于压接电线连接器,确保连接牢固可靠。
4. 电路测试灯:用于检测电路中是否有电流通过,判断是否正常。
5. 焊接设备:用于焊接电路中的电线连接,确保连接牢固。
四、汽车电路维修注意事项1. 安全第一:在进行汽车电路维修时,要注意断开电源,避免触电事故发生。
2. 仔细检查:在排查电路故障时,要仔细检查每个部件和线路,确保没有遗漏。
3. 理解电路原理:掌握汽车电路系统的工作原理,有助于更好地进行故障排查和维修。
4. 保持整洁:在进行电路维修时,要保持工作区域整洁,避免杂物进入电路系统。
5. 注意防护:在进行电路维修时,要佩戴绝缘手套和护目镜,以防止触电和灼伤。
养成良好的维修习惯和技能,能够更好地进行汽车电路维修工作。
掌握汽车维修电工基础知识,对于解决汽车电路故障和提高维修效率都具有重要意义。
通过不断学习和实践,电工技能将得到不断提升,为汽车维修工作的顺利进行提供保障。
汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分,对于汽车维修和故障排查具有非常重要的作用。
然而,对于大部分车主来说,汽车电路图却是一张晦涩难懂的图纸。
那么,如何正确地识读汽车电路图呢?接下来,我们将从几个方面来介绍汽车电路图的识读方法。
首先,了解汽车电路图的基本元素是非常重要的。
汽车电路图通常包括电源部分、负载部分、控制部分和接地部分。
电源部分包括电瓶、发电机等,负载部分包括灯光、电动机等,控制部分包括开关、继电器等,而接地部分则是整个电路的接地点。
通过了解这些基本元素,我们可以更好地理解汽车电路图的结构和布局。
其次,掌握汽车电路图的符号和线路是非常重要的。
汽车电路图中的符号和线路代表着不同的元件和连接关系。
比如,电源的符号通常是一个加号,负载的符号通常是一个灯泡或电动机的图案,而线路则代表着元件之间的连接关系。
通过熟悉这些符号和线路,我们可以更快地理解汽车电路图所代表的含义。
再次,理解汽车电路图的工作原理是非常重要的。
汽车电路图反映了汽车电气系统的工作原理和连接关系。
通过分析汽车电路图,我们可以了解到各个元件之间的工作原理和信号传输路径,从而更好地排查故障和进行维修。
最后,熟练运用多种工具辅助识读汽车电路图是非常重要的。
比如,使用万用表来检测电路的通断情况,使用示波器来观测电路的波形变化等。
这些工具可以帮助我们更准确地识读汽车电路图,并且更快地排查故障。
总之,识读汽车电路图并不是一件难事,只要我们掌握了基本元素、符号和线路,理解了工作原理,并且熟练运用各种工具,就可以轻松地识读汽车电路图,从而更好地进行汽车维修和故障排查。
希望本文的介绍对您有所帮助,谢谢阅读!。

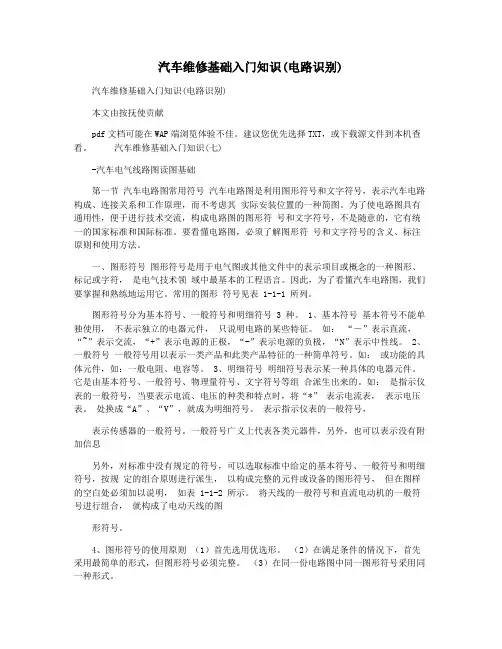

汽车维修基础入门知识(电路识别)汽车维修基础入门知识(电路识别)本文由按抚使贡献pdf文档可能在WAP端浏览体验不佳。
建议您优先选择TXT,或下载源文件到本机查看。
汽车维修基础入门知识(七)-汽车电气线路图读图基础第一节汽车电路图常用符号汽车电路图是利用图形符号和文字符号,表示汽车电路构成、连接关系和工作原理,而不考虑其实际安装位置的一种简图。
为了使电路图具有通用性,便于进行技术交流,构成电路图的图形符号和文字符号,不是随意的,它有统一的国家标准和国际标准。
要看懂电路图,必须了解图形符号和文字符号的含义、标注原则和使用方法。
一、图形符号图形符号是用于电气图或其他文件中的表示项目或概念的一种图形、标记或字符,是电气技术领域中最基本的工程语言。
因此,为了看懂汽车电路图,我们要掌握和熟练地运用它。
常用的图形符号见表 1-1-1 所列。
图形符号分为基本符号、一般符号和明细符号 3 种。
1、基本符号基本符号不能单独使用,不表示独立的电器元件,只说明电路的某些特征。
如:“―”表示直流,“~”表示交流,“+”表示电源的正极,“-”表示电源的负极,“N”表示中性线。
2、一般符号一般符号用以表示一类产品和此类产品特征的一种简单符号。
如:或功能的具体元件,如:一般电阻、电容等。
3、明细符号明细符号表示某一种具体的电器元件。
它是由基本符号、一般符号、物理量符号、文字符号等组合派生出来的。
如:是指示仪表的一般符号,当要表示电流、电压的种类和特点时,将“*” 表示电流表,表示电压表。
处换成“A”、“V”,就成为明细符号。
表示指示仪表的一般符号,表示传感器的一般符号。
一般符号广义上代表各类元器件,另外,也可以表示没有附加信息另外,对标准中没有规定的符号,可以选取标准中给定的基本符号、一般符号和明细符号,按规定的组合原则进行派生,以构成完整的元件或设备的图形符号,但在图样的空白处必须加以说明,如表 1-1-2 所示。
将天线的一般符号和直流电动机的一般符号进行组合,就构成了电动天线的图形符号。
汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分,它记录了汽车各种电气元件之间的连接关系和工作原理。
掌握汽车电路图的识读方法对于汽车维修和故障排除至关重要。
本文将介绍汽车电路图的基本结构和识读方法,帮助读者更好地理解和利用汽车电路图。
1.汽车电路图的基本结构。
汽车电路图通常由电源部分、控制部分、执行部分和接地部分组成。
电源部分包括电瓶、发电机和保险丝等元件,控制部分包括开关、继电器和控制模块等元件,执行部分包括灯具、电机和传感器等元件,接地部分则是各种元件的共同接地点。
汽车电路图还包括线束连接关系、接线端子编号、元件工作原理等信息。
2.汽车电路图的识读方法。
首先,我们需要了解汽车电路图的符号含义。
常见的符号有电源符号、接地符号、开关符号、继电器符号、传感器符号等。
掌握这些符号的含义是理解汽车电路图的基础。
其次,我们需要按照电路图的逻辑顺序进行识读。
首先找到电源部分,了解电源是如何供给整个电路的。
然后找到控制部分,了解开关、继电器等元件是如何控制电路的。
接着找到执行部分,了解灯具、电机等元件是如何被控制的。
最后找到接地部分,了解各种元件是如何接地的。
在识读汽车电路图时,还需要注意线束的连接关系和接线端子的编号。
线束连接关系告诉我们不同元件之间的连接方式,而接线端子编号则帮助我们快速定位和排除故障。
此外,汽车电路图还包括元件的工作原理。
了解元件的工作原理有助于我们更好地理解电路的工作过程,从而更好地进行故障排除和维修工作。
3.总结。
汽车电路图是汽车电气系统的重要组成部分,掌握汽车电路图的识读方法对于汽车维修和故障排除至关重要。
通过了解汽车电路图的基本结构和识读方法,我们可以更好地理解和利用汽车电路图,提高汽车维修和故障排除的效率和准确性。
希望本文能够帮助读者更好地掌握汽车电路图的识读方法,为汽车维修和故障排除提供帮助。
基础汽修电路知识点总结一、电路的分类1. 按功能分类汽车电路可以按照功能的不同分为动力电路、照明电路、通信电路和控制电路等。
动力电路主要用于驱动车辆的动力装置,如发动机、电动机等;照明电路用于提供车辆的照明功能,如前照灯、尾灯、转向灯等;通信电路用于实现车辆内部的通信功能,如音频设备、导航系统等;控制电路用于控制车辆各部件的工作状态,如发动机控制单元、变速器控制单元等。
2. 按电流类型分类根据电流的不同,汽车电路可以分为直流电路和交流电路。
由于汽车一般采用蓄电池供电,因此汽车电路主要是直流电路,不过在一些特定的装置中也会使用交流电路。
3. 按电压大小分类汽车电路可以根据电压的大小分为低压电路和高压电路。
一般来说,汽车电路中的电压都比较低,以12V为主。
二、汽车电路的基本元件汽车电路中包含了多种基本元件,这些元件共同构成了汽车电路。
下面将介绍一些比较常见的汽车电路基本元件。
1. 电源汽车的电源通常是由蓄电池提供,蓄电池的电压通常为12V。
在发动机工作时,发电机也会为电路提供电源。
2. 导线导线是汽车电路中的重要组成部分,它用于传输电流和信号。
导线的选择需要考虑到电流的大小、电阻的大小、抗腐蚀性能等因素。
3. 继电器继电器是一种电气控制器件,用于控制较大功率的电路开关和控制器。
继电器的工作原理是利用小电流控制大电流,它在汽车电路中的应用非常广泛。
4. 保险丝保险丝是一种用于保护电路安全的安全装置,它能够在电路过载时熔断,防止电路损坏和火灾发生。
汽车电路中会设置有多个保险丝。
5. 开关开关用于控制电路的通断,包括普通开关、按钮开关、转向开关、刹车开关等。
开关的合理安装和维护对于电路的正常工作非常重要。
6. 传感器传感器用于检测汽车各部件的工作状态,并将检测到的信号转换成电信号送至控制单元。
传感器的类型多种多样,如温度传感器、速度传感器、氧气传感器等。
7. 控制单元控制单元是汽车电子控制系统的核心部件,它用于接收传感器的信号,并根据预设的算法进行处理后控制执行器的工作。
识读汽车电路图的基础知识随着汽车工业的发展,现代汽车电器设备日益增多,汽车电路也日趋复杂。
要修好汽车电器设备必须读懂和掌握汽车电路图。
下面我主要介绍一下汽车电路图的种类和识读电路图的基本方法。
一、电路图的种类和基本特点汽车电路图常见的表达方式有线路图、原理图和线束图等3种。
1、线路图是传统的汽车电路图表达方式,它将汽车电器在车上的实际位置相对应地用外形简图表示在电路图上,再用线条将电路、开关、保险装置等和这些电器一一连接起来。
线路图的特点是:由于电器设备的外形和实际位置都和原车一致,因此,查找线路时,导线中的分支、接点很容易找到,线路的走向和车上实际使用的线束的走向基本一致。
其缺点是:线条密集、纵横交错,导致读图和查找、分析故障时,非常不方便。
识读线路图的要点是:对该车所使用的电器设备结构、原理有一定的了解,对其电器设备规范比较清楚;通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置;通过识读认清该车每一种电器设备的接线柱的数量、名称,了解每一接线柱的实际意义。
原理图的特点2、原理图是用国家统一规定的图形符号,把仪器及各种电器设备,按电路原理,由上到下合理地连接起来,然后再进行横向排列。
原理图的特点是:对线路图作了高度地简化,图面清晰、电路简单明了、通俗易懂、电路连接控制关系清楚,有利于快速查找与排除故障。
识读原理图的要点是:识读各电器设备的各接线柱分别和哪些电路设备的哪个接线柱相连;识读电路设备所处的分线路走向;识读分线路上的开关、保险装置、继电器结构和作用。
3、线束图是汽车制造厂,把汽车上实际线路排列好后,并将有关导线汇合在一起扎成线束以后画成的树枝图。
线束图的特点是:在图面上着重标明各导线的序号和连接的电器名称及接线柱的名称、各插接器插头和插座的序号。
安装操作人员只要将导线或插接器按图上标明的序号,连接到相应的电器接线柱或插接器上,便完成了全车线路的装接,该图有利于安装与维修,但不能说明线路的走向,线路简单。
汽车维修基本电路知识点电路是汽车中至关重要的一部分,它控制着汽车各个部件的运作。
了解汽车维修中的基本电路知识点对于解决汽车故障和保养车辆至关重要。
本文将详细介绍汽车维修中的一些基本电路知识点,以帮助读者更好地了解和处理汽车故障。
1. 电池和起动系统汽车电路的起点是电池,它为整个电系统提供动力。
电池通常被安装在引擎舱的一侧。
起动系统包括起动电机和起动开关。
当驾驶员转动钥匙时,起动开关会将电流送往起动电机,引发引擎的启动。
如果起动电路出现故障,车辆将无法启动。
2. 点火系统点火系统是汽车中另一个重要的电路。
它的作用是为发动机提供火花,点燃燃料和空气混合物,推动活塞运动。
点火系统由发电机、点火线圈、火花塞和点火开关组成。
如果点火系统出现问题,车辆将无法正常运行。
3. 充电系统充电系统的功能是在发动机运转时向电池供电并为其他电子设备提供电力。
充电系统由发电机、电压调节器和电池组成。
发动机正常运转时,发电机通过驱动皮带旋转并生成电流,电压调节器会根据需要控制电力的输出,以保持电池的充电状态。
4. 灯光系统汽车灯光系统包括前后大灯、示宽灯、刹车灯、转向灯等。
这些灯光不仅能照明夜间行驶的道路,还可以为其他车辆提供信号。
灯光系统的电路通常由开关、灯具和继电器组成。
灯泡的照明效果与电压、电流和电阻之间的关系密切相关。
因此,在维修灯光系统时,我们需要检查电路中的开关、继电器和灯泡。
5. 刹车系统汽车的刹车系统是保证行驶安全的重要部分。
它的电路控制着制动灯的点亮和制动系统的工作。
电路中关键的组件包括制动开关、制动灯和感应器等。
制动开关会在刹车踏板被踩下时触发制动灯的点亮,提醒后方车辆注意。
感应器可以检测车辆的刹车状态,并向防抱死系统提供信号,以避免车轮因急刹导致打滑。
6. 空调系统汽车的空调系统保持驾驶员和乘客在车内舒适。
它的电路由压缩机、冷凝器、蒸发器和电控系统组成。
空调系统需要正常工作的电源,电控系统负责控制制冷剂的流动和压力,以达到所需的温度效果。
汽车电路识图方法
1.了解汽车电路的基本原理:汽车电路由电源、导线、开关、负载等组成。
2.使用常见的电气符号:学会使用基本的电气符号,例如电源、开关、电灯等。
这可以帮助您理解电路图的内容。
3.理解电路图的常规布局:通常,电路图顶部会画出图表名称,下部会标注电源和负载位置,并连接各个部分。
电路图的中间通常是开关,电路元器件和细节图。
在学习过程中,您可以通过查阅电路图欣赏到这些布局。
4.根据电路图上的细节,了解元件的引脚功能:在电路图中,描绘了各种元器件,如电容,电阻,压力开关等,细节部分包括引脚编号和功能。
通过理解这些引脚的操作,您将理解如何将电气元件放在电路中。
5.在电路元器件之间造出连接:在汽车电路中,电线会连接电源和负载和各个电器。
因此,理解如何绘制和连接电线是电路图初学者的重点。
6.进行实际操作:找到相应的电路原件和工具,进行实际连接实践,直到您能够按照电路图完成所有操作并使汽车电路正常运行。
汽车维修基础入门知识(电路识别).txt爱人是路,朋友是树,人生只有一条路,一条路上多棵树,有钱的时候莫忘路,缺钱的时候靠靠树,幸福的时候别迷路,休息的时候靠靠树!本文由按抚使贡献pdf文档可能在WAP端浏览体验不佳。
建议您优先选择TXT,或下载源文件到本机查看。
汽车维修基础入门知识(七)-汽车电气线路图读图基础第一节汽车电路图常用符号汽车电路图是利用图形符号和文字符号,表示汽车电路构成、连接关系和工作原理,而不考虑其实际安装位置的一种简图。
为了使电路图具有通用性,便于进行技术交流,构成电路图的图形符号和文字符号,不是随意的,它有统一的国家标准和国际标准。
要看懂电路图,必须了解图形符号和文字符号的含义、标注原则和使用方法。
一、图形符号图形符号是用于电气图或其他文件中的表示项目或概念的一种图形、标记或字符,是电气技术领域中最基本的工程语言。
因此,为了看懂汽车电路图,我们要掌握和熟练地运用它。
常用的图形符号见表 1-1-1 所列。
图形符号分为基本符号、一般符号和明细符号 3 种。
1、基本符号基本符号不能单独使用,不表示独立的电器元件,只说明电路的某些特征。
如:“—”表示直流,“~”表示交流,“+”表示电源的正极,“-”表示电源的负极,“N”表示中性线。
2、一般符号一般符号用以表示一类产品和此类产品特征的一种简单符号。
如:或功能的具体元件,如:一般电阻、电容等。
3、明细符号明细符号表示某一种具体的电器元件。
它是由基本符号、一般符号、物理量符号、文字符号等组合派生出来的。
如:是指示仪表的一般符号,当要表示电流、电压的种类和特点时,将“*”表示电流表,表示电压表。
处换成“A”、“V”,就成为明细符号。
表示指示仪表的一般符号,表示传感器的一般符号。
一般符号广义上代表各类元器件,另外,也可以表示没有附加信息另外,对标准中没有规定的符号,可以选取标准中给定的基本符号、一般符号和明细符号,按规定的组合原则进行派生,以构成完整的元件或设备的图形符号,但在图样的空白处必须加以说明,如表 1-1-2 所示。
将天线的一般符号和直流电动机的一般符号进行组合,就构成了电动天线的图形符号。
4、图形符号的使用原则(1)首先选用优选形。
(2)在满足条件的情况下,首先采用最简单的形式,但图形符号必须完整。
(3)在同一份电路图中同一图形符号采用同一种形式。
(4)符号方位不是固定的,在不改变符号意义的前提下,符号可根据图面布置的需要旋转或成镜像放置,但文字和指示方向不得倒置。
(5)图形符号中一般没有端子代号,如果端子代号是符号的一部分,则端子代号必须画出。
(6)导线符号可以用不同宽度的线条表示,如电源线路(主电路)可用粗实线表示,控制、保护线路(辅助电路)则可用细实线表示。
(7)一般连接线不是图形符号的组成部分,方位可根据实际需要布置。
(8)符号的意义由其形式决定,可根据需要进行缩小或放大。
(9)图形符号表示的是在无电压、无外力的常规状态。
(10)图形符号中的文字符号、物理量符号,应视为图形符号的组成部分。
当用这些符号不能满足标注时,可按有关标准加以补充。
(11)电路图中若未采用规定的图形符号,必须加以说明。
二、文字符号文字符号是由电气设备、装置和元器件的种类(名称)字母代码和功能(与状态、特征)字母代码组成。
用于电气技术领域中技术文件的编制,也可标注在电气设备、装置和元器件上或其近旁,以表明电气设备、装置和元器件的名称、功能、状态和特征。
此外,还可与基本图形符号和一般图形符号组合使用,以派生新的图形符号。
文字符号分为基本文字符号和辅助文字符号两大类,基本文字符号又分为单字母符号和双字母符号。
1、基本文字符号(1)单字母符号单字母符号是按拉丁字母将各种电气设备、装置和元器件划分为二十三大类,每大类用一个专用单字母符号表示,如“C”表示电容器类,“R”表示电阻类等。
(2)双字母符号双字母符号是由一个表示种类的单字母符号与另一字母组成,其组合型式应以单字母符号在前而另一字母在后的次序列出,如:“R”表示电阻,“RP”就表示电位器,“RT”表示热敏电阻;“G”表示电源、发电机、发生器,“GB”就表示蓄电池,“GS”表示同步发电机、发生器,“GA”表示异步发电机。
常用的基本文字符号见表 1-1-3 所示。
2、辅助文字符号辅助文字符号表示电气设备、装置和元器件以及线路的功能、状态和特征。
如“SYN”表示同步,“L”表示限制左或低,“RD”表示红色,“ON”表示闭合,“OFF”表示断开等。
常用辅助文字符号见表 1-1-4 所示。
3、文字符号的使用规则(1)单字母符号应优先选用。
(2)只有当用单字母符号不能满足要求,需要将大类进一步划分时,才采用双字母符号,以便较详细和更具体地表述电气设备、装置和元器件等。
如“F”表示保护器类,“FU”表示熔断器,“FV”表示限压保护器件。
(3)辅助文字符号也可放在表示种类的单字母符号后边组成双字母符号,如“ST”表示起动,“DC”表示直流,“AC”表示交流。
为简化文字符号,若辅助文字符号由两个字母组成时,允许只采用其第一位字母进行组合,如“MS”表示同步电动机,“MS”中的“S”为辅助文字符号“SYN”(同步)的第一位字母。
辅助文字符号还可以单独使用,如“ON”表示接通,“N”表示中性线,“E”表示搭铁,“PE”表示保护搭铁等。
三、图形符号、文字符号的识读对于基本的元器件,其图形符号、文字符号都是相同的,如电阻、电容、照明灯、蓄电池等。
由于目前国际上还没有汽车电气设备图形符号、文字符号的统一标准,各个汽车生产厂家对某些汽车电器所采用的图形符号、文字符号有所不同,与标准规定有一些差异,这给识读电路图造成一定困难,但图形符号基本结构的组成是相似的,只要了解它们的区别,就能避免识读错误。
下面通过具体示例来说明不同车型在表示同一元器件的图形符号时,在汽车电路图中的差异。
如图 1-1-1 所示,表示导线连接的两种形式。
上海桑塔纳、南京依维柯采用图 1-1-1a),神龙富康、天津夏利则采用图 1-1-1b)。
汽车都装有硅整流发电机和电压调节器,不同的是有的采用内装式,有的采用外装式,即使同一结构形式,不同的车型所采用的电路图形符号也有所不同。
图 1-1-2 为富康轿车内装调节器硅整流发电机的图形符号; 1-1-3 为夏利轿车内装调节器硅整图流发电机的图形符号(国家标准规定的符号)。
现代汽车上都装有用于起动发动机的起动机,且中、小型汽车起动机的结构基本相同,但在不同车型的电路图中,所采用的符号差别很大。
1-1-4 为天津夏利轿车起动机的图形符号; 1-1-5 图图为富康轿车起动机的图形符号,两者与表 1-1-1 国家标准中规定的图形符号差异较大。
很多车上都装有三档四接柱的点火开关,其表示方法采用方框符号,表示接线柱和档位的符号有两种,如图 1-1-6a)、b)所示;上海桑塔纳则采用与前两者截然不同的另一种符号,如图 1-1-7所示。
通过上述示例可知,汽车电路图形符号目前还没有统一的标准,国产汽车制造企业大都采用电气技术行业标准,而合资汽车制造企业大都沿用国外的原标准,所以在识图过程中应不断地总结经验,找出不同的电路中采用的图形符号有哪些相同点和不同点,这样可以提高读图速度。
四、电路制图的一般规则为了便于识读电路图,需了解电器制图的一般规则。
1、箭头和指引线在电路制图中,信号线和连接线上的箭头必须开口,如图 1-1-8a)所示;而指引线上的箭头必须是实心的,如图 1-1-8b)所示,以区别不同的含义。
指引线用细实线表示,且指向被注释处,并根据不同情况在指引线的未端加注黑点、实心箭头、短斜线加以标记。
指引线末端在轮廓线内,用一黑点标记,如图 1-1-9a)所示。
指引线末端在轮廓线上,用一实心箭头标记,如图 1-1-9b)所示。
指引线末端在回路线上,用一斜短线标记,如图 1-1-9c)所示。
2、连接线(1)一般要求连接线应采用实线,而计划扩展的内容用虚线(如第三章第五节富康轿车中的选装件)。
有时为了突出或区分某些电路功能,可采用不同粗细的连接线。
连接线应避免在与另一条连接线的交叉处改变方向,避免穿过其他连接线的连接点。
(2)中断线当连接线穿越画面或穿越较为稠密的图面时,允许将连接线中断,并在中断处加相应的标记。
图 1-1-10 为中断线的表示方法。
另外,去向相同的线组也可中断,但必须在线组的末端加注适当的标记,如图 1-1-11 所示。
(3)单线表示法为了避免平行线过多,造成图面复杂,可采用单线表示法。
图 1-1-12 表示两端处于相同位置的平行线。
在一组导线中,当连接线两端处于不同位置时,为避免交叉太多,也可用单线表示,但每根连接线两端应标以相同的编号,如图 1-1-13 所示。
第二节汽车电路图的类型与绘制原则汽车电路图是用国家标准规定的线路符号,对汽车电器的构造组成、工作原理、工作过程及安装要求所作的图解说明,也包括图例及简单的结构示图。
电路图中表示的是不同电路相互之间的关系及彼此之间的连接,通过对电路图的识读,可以认识并确定电路图上所画电器元件的名称、型号和规格,清楚地掌握汽车电器系统的组成、相互关系、工作原理和安装位置。
便于对汽车电路进行维修、检查、安装、配线等工作。
因为汽车电器元件的外型和结构比较复杂,所以采用国家统一规定的图形符号和文字符号来表示电器元件的不同种类、规格及安装方式。
另外,根据汽车电路图的不同用途,可绘制成不同形式的电路图,主要有原理框图、电路原理图、敷线图和线束安装图。
一、原理框图汽车电路比较复杂,为概略表示汽车电器系统或分系统的基本组成及其相互关系和主要特征,常采用原理框图。
所谓原理框图是指用符号或带注释的框,概略表示汽车电器基本组成,相互关系及其主要特征的一种简图。
原理框图所描述的对象是系统或分系统的主要特征,它对内容的描述是概略的,用来表示系统或分系统基本组成的是图形符号和带注释的框。
原理框图是从总体上来描述系统或分系统的,它是系统或分系统设计初期的产物,是依据系统或分系统按功能依次分解的层次绘制的。
图 1-2-1 和图 1-2-2 是汽车全车电器系统的原理框图,其中图 1-2-2 是汽车信号系统展开的原理框图。
二、电路原理图 1、概述为了详细表示实际设备或成套装置电路的全部基本组成和连接关系,便于详细理解作用原理,需要绘制电路原理图(也称电路图或电气线路图)。
所谓电路图是根据国家颁布的有关技术标准,用图形符号、文字符号,以统一规定的方法,把电路画在图纸上。
它是电气技术中使用最广泛的一种重要的电路简图,具有电路清晰,简单明了,便于理解电路原理的特点。
汽车电路图是用电器图形符号,按工作顺序或功能布局绘制的,详细表示汽车电路的全部组成和连接关系,不考虑实际位置的简图。
