维修电工必备常识知识电工作为一项专业技术工种，具备一定的电气知识和技能非常重要。
本文将为您介绍一些维修电工必备的常识知识，帮助您更好地了解和掌握相关内容。
一、电工安全知识1. 安全意识：维修电工必须时刻保持安全意识，遵循操作规程，避免发生电击、火灾等安全事故。
2. 个人防护：在进行电工维修工作时，应穿戴符合安全标准的防护用具，如绝缘手套、绝缘鞋等，确保个人安全。
3. 断电操作：在进行任何维修工作前，必须切断电源，并使用电压表等设备确认没有电流存在。
4. 接地保护：必须对工作场所进行有效的接地保护，以减少电流通过人体的危险，确保电工作业安全。
二、电路基础知识1. 电压、电流、电阻关系：电压为推动电流流动的动力，电流是电荷在电路中的流动，电阻则阻碍电流的流动。
2. 电路图符号：了解常用电器元件和电路图符号，能够准确阅读和理解电路图，熟悉元件的连接方式。
3. 电路板维修：掌握电路板上元件的功能和替换方法，能够进行简单的焊接和维修工作。
三、常见故障处理1. 断路故障：了解断路故障产生的原因，如电源线松动、导线损坏等，并能够采取相应的处理措施。
2. 短路故障：掌握短路故障的检测和处理方法，如使用万用表进行测量，排除短路部分故障。
3. 电器设备故障：了解一些常见的电器故障，如电动机无法运转、电热水器不加热等，并能够熟练地进行维修。
四、常用工具和测试仪器1. 工具使用：熟悉电工常用工具的使用方法，如螺丝刀、钳子、扳手等，能够正确选择并使用工具。
2. 测试仪器：掌握使用电压表、电流表、绝缘电阻测试仪等测试仪器进行电路测试和故障分析。
3. 电焊工具：了解电焊机的使用和维护，能够进行简单的焊接工作。
五、维修案例分享在维修过程中，积累相关的实践经验非常重要。
本节将分享一些实际维修案例，并介绍针对不同故障的解决方法和技巧。
六、维修技巧和注意事项1. 故障排除方法：介绍一些快速排除故障的技巧，如使用分流法、半分法、二分法等。
电工修理必备知识点总结一、电路基础知识1.1 电流、电压、电阻的基本概念及关系电流、电压、电阻是电路中最基本的三个物理量。
电流是电荷在单位时间内通过导体横截面的数量，单位是安培（A）。
电压是电荷在电路中产生的电势差，单位是伏特（V）。
电阻是物质对电流通过的阻碍，单位是欧姆（Ω）。
它们之间的关系可以用欧姆定律来描述：电压等于电流乘以电阻，即V=IR。
1.2 串联电路和并联电路的特点及区别在电路中，电器设备可以串联连接或者并联连接。
串联电路是指电流依次通过电器设备，输入和输出的电压相加，电路总电阻等于各个电器设备电阻的总和。
而并联电路是指电流通过不同路径，电压相同，电路总电阻是各个电器设备电阻的倒数之和。
串联电路适合需要进行加工的场合，而并联电路适合需要同时工作的场合。
1.3 电路中的安全知识在进行电工维修时，安全问题必须放在首位。
比如要确保电路断电后再进行操作，使用绝缘工具，正确使用绝缘手套和鞋子，避免触电等危险。
同时，在操作过程中，要保持集中注意力，防止出现差错。
二、工具和仪器2.1 基本工具电工维修中常用的基本工具有：各种螺丝刀、扳手、钳子、绝缘刀、电笔等，这些工具对于拆装和调试电器设备至关重要。
2.2 仪器设备在电工维修中，还需要使用一些电器仪器设备，如万用表、电笔、电压表、电流表等。
这些仪器设备有助于快速发现电路故障的原因，提高了维修效率。
三、常见电器故障及修理方法3.1 电路短路电路短路是指电路中的导线或电器设备出现电流直接通过而没有经过电阻的现象。
当出现电路短路时，会造成电器设备过热、电路保险丝熔断，甚至引发火灾。
修理方法为找出短路位置，修理或更换短路元件。
3.2 电路断路电路断路是指电路中的导线或电器设备出现断开的现象，导致电流无法正常通过。
当出现电路断路时，会导致电器设备无法正常工作。
修理方法为找出断路位置，修理损坏的导线或更换断路元件。
3.3 电器设备故障电器设备故障是指电器设备本身出现故障，导致无法正常工作。
维修电工应知应会知识点电工是当今社会不可或缺的职业，他们负责安装、维护和修理各种电气设备，保障我们的日常生活和工作活动正常进行。
作为一名维修电工，掌握一些基本的知识和技能是非常必要的。
接下来，让我们一起了解维修电工应知应会的一些知识点。
一、电路基础知识1. 电流、电压和电阻的概念和关系电流是电子向一个方向的流动，单位是安培（A）；电压是电子流动的驱动力，单位是伏特（V）；电阻是电子在导体中的阻碍力，单位是欧姆（Ω）。
这三者之间的关系由欧姆定律描述：电流等于电压除以电阻。
2. 并联和串联电路并联电路是将多个元件连接在同一电压下，电流分流，电压相同；串联电路是将多个元件连接在同一电流下，电压依次相加，电流相同。
掌握并串联电路的特点和计算方法对于电路维修非常重要。
二、电路故障排除1. 测量仪器的使用维修电工需要熟练使用电压表、电流表、万用表等仪器，以便准确测量电路中的电压、电流和电阻。
2. 分析电路故障在遇到电路故障时，需要进行详细的分析，有针对性地检查元件和线路，确定故障的位置和原因。
常见的故障包括开路、短路、接触不良等。
3. 故障修复一旦确定了故障位置和原因，维修电工需要及时采取相应的修复措施，例如更换损坏的电子元件、修复断开的线路等。
此外，还需要测试修复后的电路，确保其正常运行。
三、电气安全知识1. 安全操作规范维修电工需要遵守相关的操作规范，例如佩戴绝缘手套和鞋子，确保自身安全；使用绝缘工具，避免触摸带电元件；在工作之前，将电源关闭和断电等。
2. 打火风险防控维修电工需要了解电路中的打火风险，例如接触到裸露的电线或接点，会造成电弧故障，可引发火灾。
因此，维修电工需要在工作中注意防范这些风险。
3. 接地保护维修电工需要正确使用接地设备，确保电气设备的接地良好。
这有助于防止触电和减小电击风险。
四、常见电气设备维修1. 照明设备维修照明设备是日常生活和工作中常见的电气设备之一。
维修电工需要了解不同类型的灯具和开关，及其维修方法。

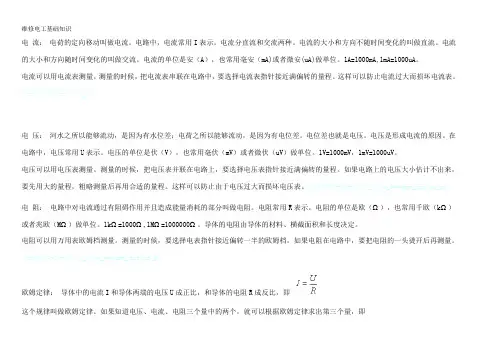

电流：电荷的定向移动叫做电流。
电路中，电流常用I表示。
电流分直流和交流两种。
电流的大小和方向不随时间变化的叫做直流。
电流的大小和方向随时间变化的叫做交流。
电流的单位是安（A），也常用毫安（mA)或者微安(uA)做单位。
1A=1000mA,1mA=1000uA。
电流可以用电流表测量。
测量的时候，把电流表串联在电路中，要选择电流表指针接近满偏转的量程。
这样可以防止电流过大而损坏电流表。
电+脑*维+修-知.识_网电压：河水之所以能够流动，是因为有水位差；电荷之所以能够流动，是因为有电位差。
电位差也就是电压。
电压是形成电流的原因。
在电路中，电压常用U表示。
电压的单位是伏（V），也常用毫伏（mV）或者微伏（uV）做单位。
1V=1000mV，1mV=1000uV。
电压可以用电压表测量。
测量的时候，把电压表并联在电路上，要选择电压表指针接近满偏转的量程。
如果电路上的电压大小估计不出来，要先用大的量程，粗略测量后再用合适的量程。
这样可以防止由于电压过大而损坏电压表。
电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)电阻：电路中对电流通过有阻碍作用并且造成能量消耗的部分叫做电阻。
电阻常用R表示。
电阻的单位是欧（Ω），也常用千欧（kΩ）或者兆欧（MΩ）做单位。
1kΩ=1000Ω,1MΩ=1000000Ω。
导体的电阻由导体的材料、横截面积和长度决定。
电阻可以用万用表欧姆档测量。
测量的时候，要选择电表指针接近偏转一半的欧姆档。
如果电阻在电路中，要把电阻的一头烫开后再测量。
电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)欧姆定律：导体中的电流I和导体两端的电压U成正比，和导体的电阻R成反比，即这个规律叫做欧姆定律。
如果知道电压、电流、电阻三个量中的两个，就可以根据欧姆定律求出第三个量，即在交流电路中，欧姆定律同样成立，但电阻R应该改成阻抗Z，即电源：把其他形式的能转换成电能的装置叫做电源。
发电机能把机械能转换成电能，干电池能把化学能转换成电能。

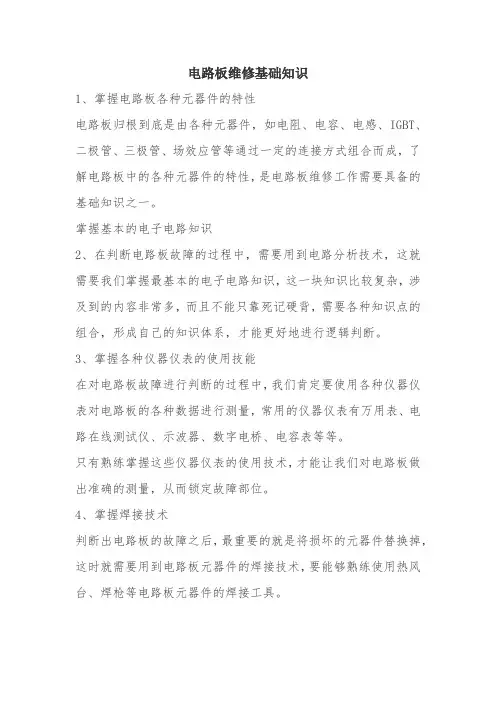

电路板维修基础知识
1、掌握电路板各种元器件的特性
电路板归根到底是由各种元器件，如电阻、电容、电感、IGBT、二极管、三极管、场效应管等通过一定的连接方式组合而成，了解电路板中的各种元器件的特性，是电路板维修工作需要具备的基础知识之一。
掌握基本的电子电路知识
2、在判断电路板故障的过程中，需要用到电路分析技术，这就需要我们掌握最基本的电子电路知识，这一块知识比较复杂，涉及到的内容非常多，而且不能只靠死记硬背，需要各种知识点的组合，形成自己的知识体系，才能更好地进行逻辑判断。
3、掌握各种仪器仪表的使用技能
在对电路板故障进行判断的过程中，我们肯定要使用各种仪器仪表对电路板的各种数据进行测量，常用的仪器仪表有万用表、电路在线测试仪、示波器、数字电桥、电容表等等。
只有熟练掌握这些仪器仪表的使用技术，才能让我们对电路板做出准确的测量，从而锁定故障部位。
4、掌握焊接技术
判断出电路板的故障之后，最重要的就是将损坏的元器件替换掉，这时就需要用到电路板元器件的焊接技术，要能够熟练使用热风台、焊枪等电路板元器件的焊接工具。
维修电工基础知识电工是一项关乎安全和可靠性的重要工作。
在维修电器设备时，了解一些基础知识对于保证工作的顺利进行至关重要。
本文将介绍一些维修电工的基础知识，包括电路基础、电器元件、故障排除等内容。
一、电路基础1. 电流和电压电流是电子在电路中运动的方式，通常用安培（A）来表示。
而电压则是电流的驱动力，单位是伏特（V）。
电流和电压之间的关系可以用欧姆定律来描述，即电流等于电压除以电阻。
2. 电阻和功率电阻是电流在电路中遇到的阻碍，通常用欧姆（Ω）来表示。
功率是电流在电路中消耗的能量，单位是瓦特（W）。
功率可以通过电流的平方乘以电阻来计算。
3. 串联和并联在电路中，元件可以串联或并联连接。
串联连接是将多个元件依次排列在一起，形成一个闭合的路径。
而并联连接是将多个元件同时连接到相同的两个节点上。
串联和并联会对电流和电压产生不同的影响，因此在维修电器时需要了解电路的连接方式。
二、电器元件1. 电阻器电阻器是用来限制电流流动的元件，常被用于调整电路的电阻值。
维修电工需要了解不同类型的电阻器，并会检测和更换损坏的电阻器。
2. 电容器电容器是储存电荷的元件，常被用于平滑电流或者延迟电流变化。
在维修电工过程中，电容器的正常工作状态和更换方法需要掌握。
3. 电感器电感器是储存磁场能量的元件，常被用于滤波和抑制电磁干扰。
了解电感器的原理和工作状态，在维修电器时可以更好地判断故障原因。
4. 开关和断路器开关用于控制电路的通断，断路器则是在电路过载或短路时自动断开电路以保护电器设备。
了解不同类型的开关和断路器，并能够正确操作和维修它们是电工必备的知识。
三、故障排除1. 维修工具维修电器需要使用一些常见的工具，如万用表、电压表、电流表等。
在故障排除时，正确使用这些工具可以更快地诊断问题。
2. 故障检测故障排除的第一步是检测故障点。
可以通过观察、闻听和触摸等方式来确定故障的位置和性质。
一旦确定了故障点，就可以采取相应的修复措施。
电工维修小知识点大全在我们的日常生活中，电器故障是一个常见的问题。
无论是家庭还是工作场所，电路故障都可能带来很多麻烦。
因此，学习一些电工维修的小知识点是非常有用的，不仅可以帮助我们解决一些常见的电路问题，还可以提高我们的电器安全意识。
本文将介绍一些电工维修的小知识点，希望能对大家有所帮助。
一、电线的基础知识正确选择电线是保障电路安全的第一步。
电线的质量不仅关系到电器的正常运行，也关系到人身安全。
一般来说，电线由导体、绝缘层和外护层组成。
导体是电流的传导线，绝缘层用来隔绝导体与外界的直接接触，外护层则起到保护导线和绝缘层的作用。
在选择电线时，需要考虑电流负荷、环境温度和线径等因素。
电线的线径越粗，承载电流的能力越强。
如果负荷超过了电线的承载能力，就可能引发电线过热或短路等问题。
此外，环境温度也会对电线的选择产生影响。
在高温环境中，应选择能够耐高温的电线，以保证电线不会因为过热而发生故障。
二、常见电器故障排查1. 电路短路电路短路是指电源线和负载之间形成一个低阻抗的回路，导致电流过大而烧毁电线。
当我们发现电线发热、冒烟或者出现跳闸现象时，就需要怀疑是否存在电路短路的问题。
排查电路短路时，可以通过逐个排查与电路相关的设备或配件，检查是否存在接线错误或者破损的情况。
2. 电器无法正常运行有时候，电器无法正常运行可能是由于电源问题引起的。
首先，我们可以检查一下电源插座是否正常，或者尝试将电器插入其他正常工作的插座来排除电源插座的问题。
如果电器还是无法正常运行，就需要进一步检查电器本身是否损坏。
3. 电器发出奇怪的声音当我们的电器发出异常的声音时，可能是由于电机或电器内部的零部件损坏引起的。
这时，我们可以尝试打开电器外壳，检查内部的零部件是否存在松动或磨损的情况。
如果无法自行修复，建议寻求专业的维修人员的帮助。
三、防止电器故障的注意事项1. 定期检查电器定期检查电器是预防电器故障的重要措施之一。
检查电器时，可以注意以下几个方面：是否有线缆磨损或接线松动的情况，设备是否存在异常发热、冒烟或异味等问题。

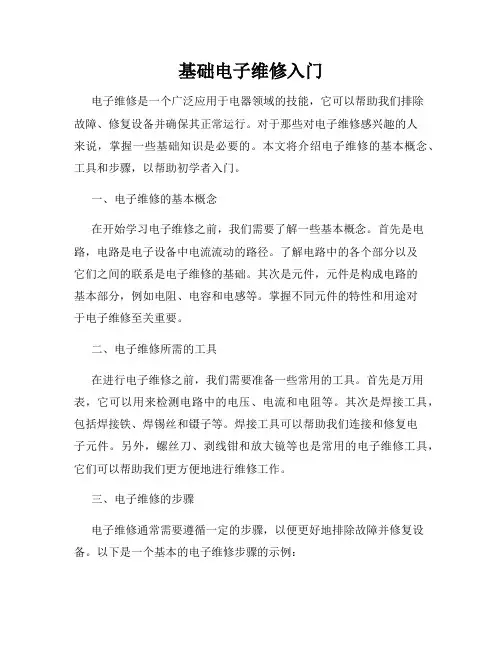

基础电子维修入门电子维修是一个广泛应用于电器领域的技能，它可以帮助我们排除故障、修复设备并确保其正常运行。
对于那些对电子维修感兴趣的人来说，掌握一些基础知识是必要的。
本文将介绍电子维修的基本概念、工具和步骤，以帮助初学者入门。
一、电子维修的基本概念在开始学习电子维修之前，我们需要了解一些基本概念。
首先是电路，电路是电子设备中电流流动的路径。
了解电路中的各个部分以及它们之间的联系是电子维修的基础。
其次是元件，元件是构成电路的基本部分，例如电阻、电容和电感等。
掌握不同元件的特性和用途对于电子维修至关重要。
二、电子维修所需的工具在进行电子维修之前，我们需要准备一些常用的工具。
首先是万用表，它可以用来检测电路中的电压、电流和电阻等。
其次是焊接工具，包括焊接铁、焊锡丝和镊子等。
焊接工具可以帮助我们连接和修复电子元件。
另外，螺丝刀、剥线钳和放大镜等也是常用的电子维修工具，它们可以帮助我们更方便地进行维修工作。
三、电子维修的步骤电子维修通常需要遵循一定的步骤，以便更好地排除故障并修复设备。
以下是一个基本的电子维修步骤的示例：1. 了解故障症状：在进行任何修理之前，我们需要了解设备出现的故障症状。
例如，设备是否完全无法工作，或者只是出现部分功能失效。
通过了解故障症状，我们可以更好地判断问题的根源。
2. 检查电源和电路：检查设备的电源和电路是否正常。
确保电源线连接正常，电路中没有断路或短路等问题。
3. 检查元件：检查电路中的元件是否正常工作。
使用万用表测量元件的数值，比对其标准数值，以判断元件是否损坏。
4. 排除故障：根据故障症状和元件检查结果，逐步排除可能的故障原因。
例如，更换损坏的元件或修复断路等。
5. 进行测试：在进行任何修复之后，进行测试以确保设备的正常运行。
通过连接电源，操作设备并检查其功能是否恢复。
需要强调的是，在进行任何维修工作之前，请确保设备断电，并注意使用安全措施以避免任何电击或损伤。
总结电子维修是一个需要掌握基本概念、正确使用工具和遵循步骤的技能。

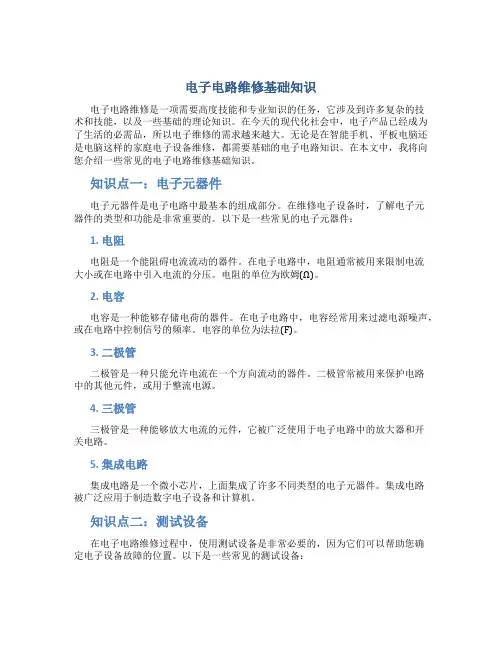

电子电路维修基础知识电子电路维修是一项需要高度技能和专业知识的任务，它涉及到许多复杂的技术和技能，以及一些基础的理论知识。
在今天的现代化社会中，电子产品已经成为了生活的必需品，所以电子维修的需求越来越大。
无论是在智能手机、平板电脑还是电脑这样的家庭电子设备维修，都需要基础的电子电路知识。
在本文中，我将向您介绍一些常见的电子电路维修基础知识。
知识点一：电子元器件电子元器件是电子电路中最基本的组成部分。
在维修电子设备时，了解电子元器件的类型和功能是非常重要的。
以下是一些常见的电子元器件：1. 电阻电阻是一个能阻碍电流流动的器件。
在电子电路中，电阻通常被用来限制电流大小或在电路中引入电流的分压。
电阻的单位为欧姆(Ω)。
2. 电容电容是一种能够存储电荷的器件。
在电子电路中，电容经常用来过滤电源噪声，或在电路中控制信号的频率。
电容的单位为法拉(F)。
3. 二极管二极管是一种只能允许电流在一个方向流动的器件。
二极管常被用来保护电路中的其他元件，或用于整流电源。
4. 三极管三极管是一种能够放大电流的元件，它被广泛使用于电子电路中的放大器和开关电路。
5. 集成电路集成电路是一个微小芯片，上面集成了许多不同类型的电子元器件。
集成电路被广泛应用于制造数字电子设备和计算机。
知识点二：测试设备在电子电路维修过程中，使用测试设备是非常必要的，因为它们可以帮助您确定电子设备故障的位置。
以下是一些常见的测试设备：1. 万用表万用表是一种能够测量电阻、电压和电流的测试设备。
在电子电路维修中，它被广泛应用于测量元件的电阻、电源电压和电流大小。
2. 示波器示波器是一种能够显示电压信号波形的测试仪器。
示波器可以用来检查信号是否有效或者是否存在干扰。
3. 频谱分析仪频谱分析仪可以对信号进行分析，查看信号所包含的频率分布，从而确定信号是否存在干扰或噪声。
知识点三：基本电路电子电路维修员需要了解一些基本的电路，并且知道它们在电子设备中的应用和功能。
维修电工基础知识引言维修电工是指负责电气设备的安装、维护和修理工作的技术人员。
在日常生活或工作中，我们经常会遇到电器故障或电路问题，这时维修电工的基础知识就显得尤为重要。
本文将介绍维修电工的基础知识，包括电路基础、电器故障排除和安全操作等内容。
1. 电路基础1.1 电流、电压和电阻•电流（I）：电荷单位时间内通过导体的数量。
•电压（V）：单位电荷在电场中获得或失去的能量。
•电阻（R）：导体阻碍电流流动的程度。
1.2 串联电路和并联电路•串联电路：电流只有一条路径可以流动，电流在元件之间是相同的，电压按元件的电阻大小分配。
•并联电路：电流可以选择不同的路径流动，电压在元件之间是相同的，电流按元件的电阻大小分配。
1.3 电路中的电器元件•电源：提供电路所需的电压和电流。
•开关：控制电路是否通电的元件。
•电阻：限制电流大小的元件。
•电容：储存电荷的元件。
•电感：储存磁场能量的元件。
2. 电器故障排除2.1 常见电器故障类型•断路故障：电路中断，无法通电。
•短路故障：电路部分导体直接接触，导致电流过大。
•跳闸故障：电路过载，保护装置自动断开电源。
•烧坏元件：元件长时间工作过热，造成损坏。
2.2 故障排除步骤1.检查电源：确保电源正常。
2.检查开关：检查开关是否打开。
3.检查电路连接：检查电路连接是否松动或脱落。
4.使用万用表：测量电压和电阻，确定故障位置。
5.逐个排除元件：检查电器元件是否损坏或烧坏。
2.3 安全操作•先断电再操作：在进行维修工作之前，务必先切断电源。
•使用绝缘工具：使用带绝缘手柄的工具，防止触电。
•空载操作：在进行测试时，确保没有负载，以免引起短路或电流过大。
结论维修电工的基础知识对于电器故障的排除和维护工作至关重要。
理解电路基础、掌握故障排除步骤以及注意安全操作，是成为一名优秀的维修电工所必备的能力。
希望本文能够帮助读者更好地了解维修电工的基础知识并提高维修电工的水平。
常用电路维修基础知识常用电路维修基础知识作者:佚名来源:不详录入:Admin更新时间：2008-7-27 15:40:26点击数：6【字体：】常用电路维修基础知识一、电容1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c(f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示：字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102PF=1000PF 224表示22×104PF=0.22uF变容二极管发生故障，主要表现为漏电或性能变差：（1）发生漏电现象时，高频调制电路将不工作或调制性能变差。
（2）变容性能变差时，高频调制电路的工作不稳定，使调制后的高频信号发送到对方被对方接收后产生失真。
出现上述情况之一时，就应该更换同型号的变容二极管。
三、电感电感在电路中常用“L”加数字表示，如：L6表示编号为6的电感。
电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。
直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。
电感在电路中可与电容组成振荡电路。
电感一般有直标法和色标法，色标法与电阻类似。
如：棕、黑、金、金表示1uH（误差5%）的电感。
电感的基本单位为：亨（H）换算单位有：1H=103mH=106uH。
三、三极管晶体三极管在电路中常用“Q”加数字表示，如：Q17表示编号为17的三极管。
1、特点：晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件。
它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。
电话机中常用的PNP型三极管有：A92、9015等型号；NPN型三极管有：A42、9014、9018、9013、9012等型号。
2、晶体三极管主要用于放大电路中起放大作用，在常见电路中有三种接法。
为了便于比较，将晶体管三种接法电路所具有的特点列于下表，供大家参考。
我们知道，集成块使用时，总有一个引脚与印制电路板上的“地”线是焊通的，在电路中称之为接地脚。
由于集成电路内部都采用直接耦合，因此，集成块的其它引脚与接地脚之间都存在着确定的直流电阻，这种确定的直流电阻称为该脚内部等效直流电阻，简称R内。
当我们拿到一块新的集成块时，可通过用万用表测量各引脚的内部等效直流电阻来判断其好坏，若各引脚的内部等效电阻R内与标准值相符，说明这块集成块是好的，反之若与标准值相差过大，说明集成块内部损坏。
测量时有一点必须注意，由于集成块内部有大量的三极管，二极管等非线性元件，在测量中单测得一个阻值还不能判断其好坏，必须互换表笔再测一次，获得正反向两个阻值。
只有当R内正反向阻值都符合标准，才能断定该集成块完好。
在实际修理中，通常采用在路测量。
先测量其引脚电压，如果电压异常，可断开引脚连线测接线端电压，以判断电压变化是外围元件引起，还是集成块内部引起。
也可以采用测外部电路到地之间的直流等效电阻(称R外)来判断，通常在电路中测得的集成块某引脚与接地脚之间的直流电阻(在路电阻)，实际是R内与R外并联的总直流等效电阻。
在修理中常将在路电压与在路电阻的测量方法结合使用。
有时在路电压和在路电阻偏离标准值，并不一定是集成块损坏，而是有关外围元件损坏，使R外不正常，从而造成在路电压和在路电阻的异常。
这时便只能测量集成块内部直流等效电阻，才能判定集成块是否损坏。
根据实际检修经验，在路检测集成电路内部直流等效电阻时可不必把集成块从电路上焊下来，只需将电压或在路电阻异常的脚与电路断开，同时将接地脚也与电路板断开，其它脚维持原状，测量出测试脚与接地脚之间的R内正反向电阻值便可判断其好坏。
例如，电视机内集成块TA7609P瑢脚在路电压或电阻异常，可切断瑢脚和⑤脚(接地脚)然后用万用表内电阻挡测瑢脚与⑤脚之间电阻，测得一个数值后，互换表笔再测一次。
若集成块正常应测得红表笔接地时为8.2kΩ ，黑表笔接地时为272kΩ的R内直流等效电阻，否则集成块已损坏。
在测量中多数引脚，万用表用R×1k挡，当个别引脚R内很大时，换用R×10k挡，这是因为R×1k挡其表内电池电压只有1.5V，当集成块内部晶体管串联较多时，电表内电压太低，不能供集成块内晶体管进入正常工作状态，数值无法显现或不准确。
总之，在检测时要认真分析，灵活运用各种方法，摸索规律，做到快速、准确找出故障。
集成电路的检测经验介绍（一）常用的检测方法集成电路常用的检测方法有在线测量法、非在线测量法和代换法。
1．非在线测量非在线测量潮在集成电路未焊入电路时，通过测量其各引脚之间的直流电阻值与已知正常同型号集成电路各引脚之间的直流电阻值进行对比，以确定其是否正常。
2．在线测量在线测量法是利用电压测量法、电阻测量法及电流测量法等，通过在电路上测量集成电路的各引脚电压值、电阻值和电流值是否正常，来判断该集成电路是否损坏。
3．代换法代换法是用已知完好的同型号、同规格集成电路来代换被测集成电路，可以判断出该集成电路是否损坏。
（二）常用集成电路的检测1．微处理器集成电路的检测微处理器集成电路的关键测试引脚是VDD电源端、RESET复位端、XIN晶振信号输入端、XOUT 晶振信号输出端及其他各线输入、输出端。
在路测量这些关键脚对地的电阻值和电压值，看是否与正常值（可从产品电路图或有关维修资料中查出）相同。
不同型号微处理器的RESET复位电压也不相同，有的是低电平复位，即在开机瞬间为低电平，复位后维持高电平；有的是高电平复位，即在开关瞬间为高电平，复位后维持低电平。
2．开关电源集成电路的检测开关电源集成电路的关键脚电压是电源端（VCC）、激励脉冲输出端、电压检测输入端、电流检测输入端。
测量各引脚对地的电压值和电阻值，若与正常值相差较大，在其外围元器件正常的情况下，可以确定是该集成电路已损坏。
内置大功率开关管的厚膜集成电路，还可通过测量开关管C、B、E极之间的正、反向电阻值，来判断开关管是否正常。
3．音频功放集成电路的检测检查音频功放集成电路时，应先检测其电源端（正电源端和负电源端）、音频输入端、音频输出端及反馈端对地的电压值和电阻值。
若测得各引脚的数据值与正常值相差较大，其外围元件与正常，则是该集成电路内部损坏。
对引起无声故障的音频功放集成电路，测量其电源电压正常时，可用信号干扰法来检查。
测量时，万用表应置于R×1档，将红表笔接地，用黑表笔点触音频输入端，正常时扬声器中应有较强的“喀喀”声。
4．运算放大器集成电路的检测用万用表直流电压档，测量运算放大器输出端与负电源端之间的电压值（在静态时电压值较高）。
用手持金属镊子依次点触运算放大器的两个输入端（加入干扰信号），若万用表表针有较大幅度的摆动，则说明该运算放大器完好；若万用表表针不动，则说明运算放大器已损坏。
5．时基集成电路的检测时基集成电路内含数字电路和模拟电路，用万用表很难直接测出其好坏。
可以用如图9-13所示的测试电路来检测时基集成电路的好坏。
测试电路由阻容元件、发光二极管LED、6V直流电源、电源开关S和8脚IC插座组成。
将时基集成电路（例如NE555）插信IC插座后，按下电源开关S，若被测时基集成电路正常，则发光二极管LED将闪烁发光；若LED不亮或一直亮，则说明被测时基集成电路性能不良。
五、集成电路代换技巧5．1、直接代换直接代换是指用其他IC不经任何改动而直接取代原来的IC，代换后不影响机器的主要性能与指标。
其代换原则是：代换IC的功能、性能指标、封装形式、引脚用途、引脚序号和间隔等几方面均相同。
其中IC的功能相同不仅指功能相同；还应注意逻辑极性相同，即输出输入电平极性、电压、电流幅度必须相同。
例如：图像中放IC，TA7607与TA7611，前者为反向高放AGC，后者为正向高放AGC，故不能直接代换。
除此之外还有输出不同极性AFT电压，输出不同极性的同步脉冲等IC都不能直接代换，即使是同一公司或厂家的产品，都应注意区分。
性能指标是指IC的主要电参数（或主要特性曲线）、最大耗散功率、最高工作电压、频率范围及各信号输入、输出阻抗等参数要与原IC相近。
功率小的代用件要加大散热片。
1.同一型号IC的代换同一型号IC的代换一般是可靠的，安装集成电路时，要注意方向不要搞错，否则，通电时集成电路很可能被烧毁。
有的单列直插式功放IC，虽型号、功能、特性相同，但引脚排列顺序的方向是有所不同的。
例如，双声道功放ICLA4507，其引脚有“正”、“反”之分，其起始脚标注（色点或凹坑）方向不同；没有后缀与后缀为"R"的IC等,例如M5115P与M5115RP2.不同型号IC的代换⑴型号前缀字母相同、数字不同IC的代换。
这种代换只要相互间的引脚功能完全相同，其内部电路和电参数稍有差异，也可相互直接代换。
如：伴音中放ICLA1363和LA1365，后者比前者在IC第⑤脚内部增加了一个稳压二极管，其它完全一样。
⑵型号前缀字母不同、数字相同IC的代换。
一般情况下，前缀字母是表示生产厂家及电路的类别，前缀字母后面的数字相同，大多数可以直接代换。
但也有少数，虽数字相同，但功能却完全不同。
例如，HA1364是伴音IC，而uPC1364是色解码IC；4558，8脚的是运算放大器NJM4558,14脚的是CD4558数字电路；故二者完全不能代换。
⑶型号前缀字母和数字都不同IC的代换。
有的厂家引进未封装的IC芯片，然后加工成按本厂命名的产品。
还有如为了提高某些参数指标而改进产品。
这些产品常用不同型号进行命名或用型号后缀加以区别。
例如，AN380与uPC1380可以直接代换；AN5620、TEA5620、DG5620等可以直接代换。
