电路板散件基础知识培训电磁炉维修

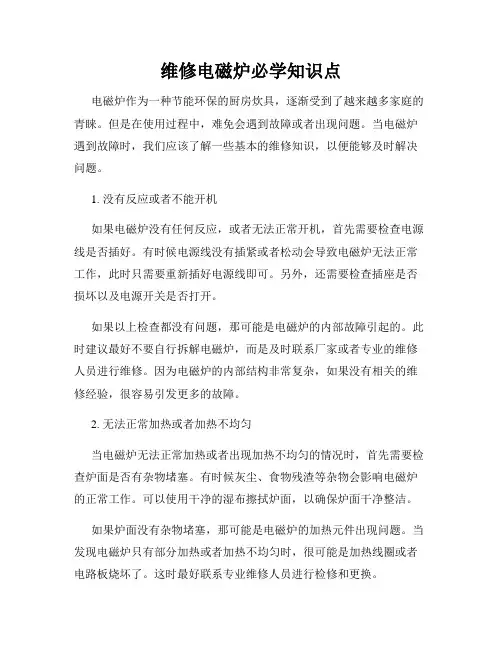

维修电磁炉必学知识点电磁炉作为一种节能环保的厨房炊具，逐渐受到了越来越多家庭的青睐。

但是在使用过程中，难免会遇到故障或者出现问题。

当电磁炉遇到故障时，我们应该了解一些基本的维修知识，以便能够及时解决问题。

1. 没有反应或者不能开机如果电磁炉没有任何反应，或者无法正常开机，首先需要检查电源线是否插好。

有时候电源线没有插紧或者松动会导致电磁炉无法正常工作，此时只需要重新插好电源线即可。

另外，还需要检查插座是否损坏以及电源开关是否打开。

如果以上检查都没有问题，那可能是电磁炉的内部故障引起的。

此时建议最好不要自行拆解电磁炉，而是及时联系厂家或者专业的维修人员进行维修。

因为电磁炉的内部结构非常复杂，如果没有相关的维修经验，很容易引发更多的故障。

2. 无法正常加热或者加热不均匀当电磁炉无法正常加热或者出现加热不均匀的情况时，首先需要检查炉面是否有杂物堵塞。

有时候灰尘、食物残渣等杂物会影响电磁炉的正常工作。

可以使用干净的湿布擦拭炉面，以确保炉面干净整洁。

如果炉面没有杂物堵塞，那可能是电磁炉的加热元件出现问题。

当发现电磁炉只有部分加热或者加热不均匀时，很可能是加热线圈或者电路板烧坏了。

这时最好联系专业维修人员进行检修和更换。

3. 出现报警代码电磁炉在出现故障时，通常会显示报警代码。

每个电磁炉的报警代码可能都不一样，需要参考电磁炉的说明书或者咨询厂商来了解具体的报警代码含义。

一般来说，报警代码通常表示电磁炉的某个功能出现了问题。

例如，E1可能表示电源故障，E2可能表示温度传感器故障等等。

根据不同的报警代码，我们可以参考说明书中的解决方案来尝试解决问题。

如果无法解决，建议及时联系维修人员。

4. 注意安全使用在维修电磁炉时，我们需要时刻注意安全。

首先，保持电磁炉与水源的一定距离，避免烧坏电路。

其次，切勿在未插电情况下拆解电磁炉，即便是插电状态下也需小心操作。

另外，维修电磁炉最好具备基本的电器维修知识或者找专业的维修人员进行操作。

维修电路板需要哪些知识点维修电路板需要的知识点电路板是现代电子设备中不可或缺的一部分。

不论是手机、电脑还是家用电器，都离不开电路板的支持。

然而，电路板也是容易出现故障的部件之一，因此，掌握维修电路板的知识是非常重要的。

本文将介绍维修电路板需要的一些基本知识点。

1. 电路基础知识在维修电路板之前，首先要了解一些基本的电路知识。

例如，了解电流、电压、电阻的概念和关系，以及欧姆定律、基尔霍夫定律等电路定律。

掌握这些基础知识可以帮助我们更好地分析和解决电路板故障。

2. 搭建电路实验台在维修电路板时，需要有一个稳定的电源和能够连接各种电路元件的实验台。

实验台上通常需要有电源供电、万用表用于测量电压、电流、电阻等参数，并配备一些常用的元件，如电阻、电容、二极管等。

搭建一个合适的实验台是进行电路板维修的基本条件。

3. 故障排除方法一般情况下，电路板出现故障的原因主要有两种：元件损坏和焊接问题。

对于元件损坏的情况，可以通过检查、替换故障元件的方式来解决。

焊接问题则需要借助焊接技术进行修复。

因此，在维修电路板时，需要掌握一些基本的故障排除方法，如使用万用表进行测量，分析故障产生的可能原因，进而有针对性地解决问题。

4. 掌握常用的电子元件知识电路板上使用的元件众多，不同类型的元件有着不同的特点和用途。

因此，在维修电路板时，需要掌握一些常用的电子元件知识。

例如，了解电阻的作用和特点，以及不同的电容器类型和使用场景等。

掌握这些知识可以更好地选择合适的元件进行更换或修复。

5. 焊接技术焊接是维修电路板过程中非常常见的操作。

掌握一些基本的焊接技术是必要的。

例如，了解不同类型的焊接方法，如手工焊接和热风枪焊接。

并且需要了解焊接温度、焊料的选择和使用等。

正确的焊接技术可以避免因焊接不良而导致的故障。

6. 使用测试仪器在维修电路板时，需要借助一些测试仪器进行故障排查和修复。

例如，示波器可以帮助检测电压波形，红外热像仪可以帮助检测故障热点等。

电路板维修基础知识
1、掌握电路板各种元器件的特性
电路板归根到底是由各种元器件，如电阻、电容、电感、IGBT、二极管、三极管、场效应管等通过一定的连接方式组合而成，了解电路板中的各种元器件的特性，是电路板维修工作需要具备的基础知识之一。

掌握基本的电子电路知识
2、在判断电路板故障的过程中，需要用到电路分析技术，这就需要我们掌握最基本的电子电路知识，这一块知识比较复杂，涉及到的内容非常多，而且不能只靠死记硬背，需要各种知识点的组合，形成自己的知识体系，才能更好地进行逻辑判断。

3、掌握各种仪器仪表的使用技能
在对电路板故障进行判断的过程中，我们肯定要使用各种仪器仪表对电路板的各种数据进行测量，常用的仪器仪表有万用表、电路在线测试仪、示波器、数字电桥、电容表等等。

只有熟练掌握这些仪器仪表的使用技术，才能让我们对电路板做出准确的测量，从而锁定故障部位。

4、掌握焊接技术
判断出电路板的故障之后，最重要的就是将损坏的元器件替换掉，这时就需要用到电路板元器件的焊接技术，要能够熟练使用热风台、焊枪等电路板元器件的焊接工具。

电路板维修基础知识电路板维修是一项需要精细操作和专业知识的技能。

它涉及到对电子设备内部的电路板进行故障诊断、修复或更换损坏的组件。

以下是一些电路板维修的基础知识：1. 了解电路板的构造：电路板通常由多层印刷电路板（PCB）构成，上面布满了电子元件如电阻、电容、二极管、晶体管以及集成电路等。

了解这些元件的功能和位置对于维修至关重要。

2. 准备必要的工具：进行电路板维修需要一套基本的工具，包括螺丝刀、镊子、焊铁、助焊剂、吸锡器、万用表、示波器等。

这些工具可以帮助你拆卸、检测和修复电路板上的元件。

3. 学习电子元件的识别：熟悉各种电子元件的外观和标识是进行电路板维修的基础。

例如，电阻通常有色环或数字标识来表示其阻值，而电容则有容量和耐压值的标识。

4. 掌握基本的焊接技术：焊接是电路板维修中的关键步骤。

你需要学会如何正确地焊接和去焊电子元件，以避免对电路板造成进一步的损害。

5. 故障诊断：在开始维修之前，首先需要诊断电路板的故障。

这通常涉及到使用万用表来测试电路板上的电压、电流和电阻，以及使用示波器来观察信号波形。

6. 遵循安全操作规程：在进行电路板维修时，务必遵循安全操作规程，如断电操作、防静电措施等，以防止对电路板或自身造成伤害。

7. 了解电路图和原理图：掌握电路图和原理图的阅读方法对于理解电路板的工作原理和故障诊断至关重要。

这些图纸可以帮助你追踪电路路径，定位故障元件。

8. 学习电路板的清洁和保养：电路板在使用过程中可能会积累灰尘和污垢，这可能会影响电路的正常工作。

定期清洁和保养电路板可以延长其使用寿命。

9. 熟悉电子元件的替换：在维修过程中，有时需要替换损坏的电子元件。

了解如何选择合适的替换元件，并掌握替换过程中的注意事项。

10. 持续学习和实践：电路板维修是一个不断学习和实践的过程。

随着技术的更新和电子设备的复杂性增加，持续学习新的知识和技能对于提高维修效率和成功率非常重要。

通过上述基础知识的学习，你可以逐步提高电路板维修的技能，从而更有效地处理各种电子设备的故障问题。

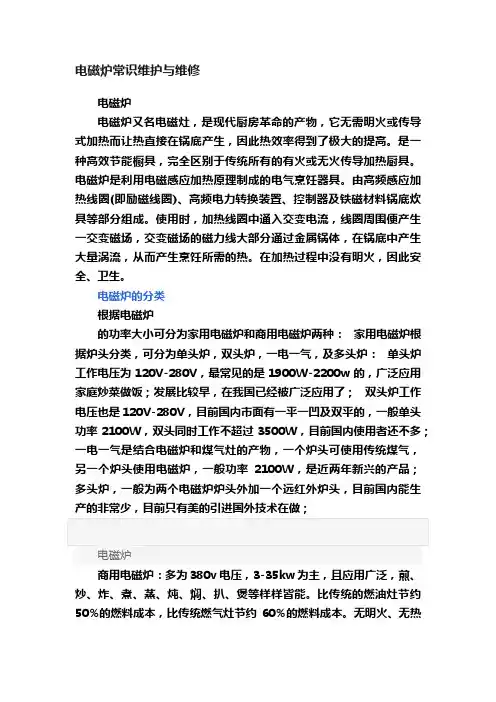

电磁炉常识维护与维修电磁炉电磁炉又名电磁灶，是现代厨房革命的产物，它无需明火或传导式加热而让热直接在锅底产生，因此热效率得到了极大的提高。

是一种高效节能橱具，完全区别于传统所有的有火或无火传导加热厨具。

电磁炉是利用电磁感应加热原理制成的电气烹饪器具。

由高频感应加热线圈(即励磁线圈)、高频电力转换装置、控制器及铁磁材料锅底炊具等部分组成。

使用时，加热线圈中通入交变电流，线圈周围便产生一交变磁场，交变磁场的磁力线大部分通过金属锅体，在锅底中产生大量涡流，从而产生烹饪所需的热。

在加热过程中没有明火，因此安全、卫生。

电磁炉的分类根据电磁炉的功率大小可分为家用电磁炉和商用电磁炉两种：家用电磁炉根据炉头分类，可分为单头炉，双头炉，一电一气，及多头炉：单头炉工作电压为120V-280V，最常见的是1900W-2200w的，广泛应用家庭炒菜做饭；发展比较早，在我国已经被广泛应用了；双头炉工作电压也是120V-280V，目前国内市面有一平一凹及双平的，一般单头功率2100W，双头同时工作不超过3500W，目前国内使用者还不多；一电一气是结合电磁炉和煤气灶的产物，一个炉头可使用传统煤气，另一个炉头使用电磁炉，一般功率2100W，是近两年新兴的产品；多头炉，一般为两个电磁炉炉头外加一个远红外炉头，目前国内能生产的非常少，目前只有美的引进国外技术在做；商用电磁炉：多为380v电压，3-35kw为主，且应用广泛，煎、炒、炸、煮、蒸、炖、焖、扒、煲等样样皆能。

比传统的燃油灶节约50%的燃料成本，比传统燃气灶节约60%的燃料成本。

无明火、无热辐射、无烟、无灰、无污染、不升高室温，不产生CO、CO2、SO3等有害物质，环境得到保护。

厨房清静、清洁、清爽，让厨师感觉安逸而身心健康。

是名副其实的环保产品。

适用场合：任何使用传统炉具的场所，例如医院、厂矿企业、宾馆、餐厅、院校、机关等；特别适合无燃料供应或限制燃料使用的场合，例如地下室、铁路、车辆、船舶、航空等。

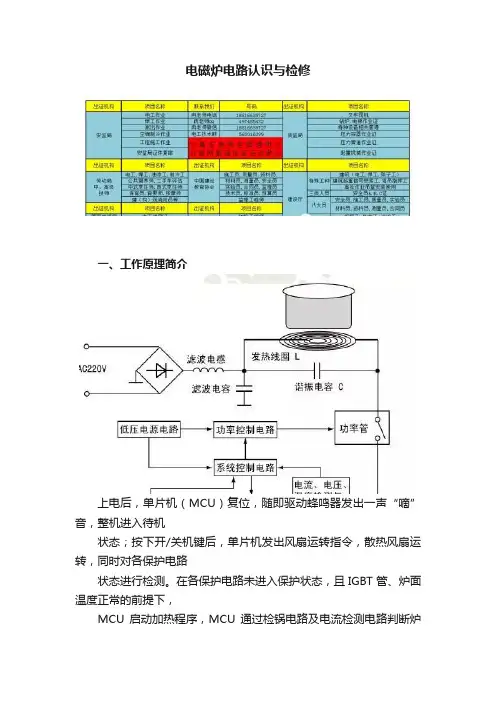

电磁炉电路认识与检修一、工作原理简介上电后，单片机（MCU）复位，随即驱动蜂鸣器发出一声“嘀”音，整机进入待机状态；按下开/关机键后，单片机发出风扇运转指令，散热风扇运转，同时对各保护电路状态进行检测。

在各保护电路未进入保护状态，且IGBT 管、炉面温度正常的前提下，MCU 启动加热程序，MCU 通过检锅电路及电流检测电路判断炉面上是否放有符合要求的锅具。

若有，则MCU 输出对应挡位的PWM 脉冲，整机进入正常加热状态；若无，MCU 仍将继续发出检锅脉冲，如果数十秒内仍未检测到锅具，MCU 发出停机指令，且蜂鸣器发出响声，或屏上显示相应的故障代码。

关机后，MCU停止输出PWM 脉冲，但仍将发出风扇运转指令，约1分钟（不同机型有所不同）后才让风扇停止运转。

二、单元电路识别1． EＭＣ（电磁兼容）防护电路作用：滤除市电中的高频干扰，并防止雷电或其他强电损坏后面的电路，同时抑制电磁炉工作时对市电电网的电磁污染。

特点：该电路接在市电AC220V 的输入端。

2．整流滤波电路作用：将市电AC220V 变换成+300V 直流电。

特点：该电路前接EMC电路，后接LC振荡电路，特征元件是整流全桥和滤波电容。

3．LC振荡电路（主回路）作用：LC并联谐振产生20kHz～30kHz的高频电磁波。

特点：该电路的特征元件是线盘、谐振电容及IGBT管。

4．同步电路作用：确保IGBT管在其c 极峰值电压最低时导通，从而避免IGBT 管过流损坏。

特点：该电路通过五色环精密大功率（通常为2W）电阻接在发热线圈两端，对这两点的电压进行实时检测、比较，比较结果送往功率控制电路。

5．波形发生电路作用：产生标准的锯齿波，以便进行功率调节。

特点：该电路的特征元件是锯齿波形成电容，该电容常选用性能较好的独石电容或涤纶电容，有别于电路中的其他电容。

6．功率控制电路作用：将功率/反馈回路中的（直流）功率电平和锯齿波发生电路中的锯齿波信号进行比较，输出对应的方波驱动信号，以达到对电磁炉功率调整的目的。

电磁炉电路板简单维修方法一、电路板烧IGBT或保险丝的维修程序电流保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和保险丝又会烧坏。

1．目视电流保险丝是否烧断2．检测IGBT是否击穿：用万用表二极管档测量IGBT的“E”；“C”；“G”三极间是否击穿。

A：“E”极与“G”极；“C”极与“G”极，正反测试均不导通(正常)。

B：万用表红笔接”E“极，黑笔接“C”极有0.4V左右的电压降（型号为GT40T101三极全不通）。

3．测量互感器是否断脚，正常状态如下：用万用表电阻档测量互感器次级电阻约80Ω；初极为0Ω。

4．整流桥是否正常（用万用表二极管档测试）：A：万用表红笔接“-”，黑笔接“+”有0.9V左右的电压降，调反无显示。

B：万用表红笔接“-”，黑笔分别接两个输入端均有0.5V左右的电压降，调反无显示。

C：万用表黑笔接“+”，红笔分别接两个输入端均有0.5V左右的电压降，调反无显示。

5．检查电容C301；C302；C303；是否受热损坏。

（如果损坏已变形或烧熔）6．检测芯片8316是否击穿：测量方法：用万用表测量8316引脚，要求1和2；1和4；7和2；7和4之间不能短路。

7．IGBT处热敏开关绝缘保护是否损坏。

二、按键动作不良按键动作不良的检测测量CPU口线是否击穿：用万用表二极管档测量CPU极与接地端，均有0.7V左右的电压降，万用表红笔接“地”；黑笔接“CPU每一极口线”。

否则，说明CPU口线击穿。

三、功率不能达到要求1．线圈盘短路：测试线圈盘的电感量：PSD系数为L=157±5µH，PD系列为L=140±5µ；H。

2．锅具与线圈盘距离是否正常。

3．锅具是否是指定的锅具。

四、检查各元气件是否松动，是否齐全装配后不良状况的检查：1.不加热：检查互感器是否断脚。

2.插电后长鸣：检查温度开关端子是否接插良好。

电磁炉维修必知的电路知识图示电磁炉检修从识图开始一、主回路的主谐振电路高低压保护监测电路——CPU检测输入电压信号后发出动作命令1、判别输入的电压是否在充许的范围之内，否则停止加热，并发出报警信号。

2、判别输入电压是否高电压，根据输出功率是否为低功率（1300W以下），进行升功率，目的是为了减小IBGT在高压小功率时，出现硬导通，即IBGT提前导通，来减小IGBT的温升，根据高功率（1800W以上），配合炉面传感器是否检测到线盘温升高，如果温升高，可适当的降功率，从而保证线盘不会因为温升高而烧毁。

3、与电流检测电路形成实际工作功率，CPU智能的计算出功率的大小再与CPU内部设定的功率值作比较，去控制PMW脉宽调制的大小，稳定输出所需各档的大小功率。

4、通过电流AD配合，保持高压是恒定功率输出。

二、 IGBT驱动电路作用：保护IGBT可靠导通与关断。

IGBT驱动电压至少需要16V，Q1（PNP管）、Q2（NPN管）组成推挽式驱动电路，它们的工作原理是：1、当输入信号为高电平时，Q2导通，Q1截止，18VDC电压流通，给IGBT的G极提供门极电压，IGBT导通。

线盘开始储能。

2、当输入信号为低电平时，Q2截止，Q1导通，IGBT的G极接地，IGBT关断。

此时线盘感应电压对谐电容放电，形成了LC振荡。

3、R6电阻在三极管截止时，把IGBT的G极残余电压快速拉低。

C11电容作为高频旁路，另外作为平缓驱动电路波形作用，ZD1稳压管，稳定IGBT的G极电压，预防输入电压过高时，损坏IGBT。

在检锅时，如图2.1所示，波形不是很理想，有点变形。

当检到锅工作后，如图2.2所示，控制推挽电路的波形与驱动IGBT波形很相似，功率越大，波形的高电平的宽度越大，B点的波形底部平，原因是LM339控制的一路内部三极管导通接地。

而A点的波形底部比地略高一点。

再回到零电压。

此电路容易出现的问题为上电烧机,为驱动电路输出高电平导致,温升高、瓷片电容有问题。

电磁炉电路板的维修方法一、电路板维修方法1、当更换器件后不要急着接通电源，首先在有条件的情况下，将电路板敷铜面用洗板水清洁一下，干燥后仔细观察一下电路板的正反面，确定没有连焊、虚焊，没有锡渣等有可能会引起炸机的因素存在，特别要检査散热器的反面和IGBT引脚等处是否有细小的金属丝存在；检查与故障有关的电路范围内的元器件是否还有坏的或变质的，确认没有问题后再通电（注意是通电不是开机，并且不接线盘负载）。

2、通电时会听到有蜂鸣器叫声，若没有叫声，则说明电路板上还有问题，开机检测供电系统的电压，如整流桥是否有310V左右的电压输出、5V、12V、18V （或20V）等电压是否正常，稳压器件是否发热，驱动级输出电压是否正常，339或393的各级电平是否正常。

3、若以上检査均正常，则打开开关键，应该有找锅叫声，这时再检测相关的工作点的电压，看是否正常。

驱动级的找锅方波信号和找锅的信号应该随着蜂鸣器的叫声1s左右跳动一次。

若一切均正常，则可断电后接负载，然后通电开机。

4、由于电磁炉工作时，主回路工作在高电压、大电流状态，所以对电路检查时必须将线盘断开不接，否则极容易在测试时因仪器接入而改变了电路参数造成烧机。

5、当电流熔丝或IGBT烧坏，不能马上换上该零件，必须确认相关其他零件处于正常状态才能进行更换，否则IGBT和熔丝又会烧坏。

二、维修电磁炉的四个宝典1. 控制试机电流在电磁炉的维修过程中常需要进行通电试机，由于工作状态尚未确定正常与否，如果不对试机电流加以控制，会存在风险，尤其是可能将两个重要器件（整流桥和IGBT）同时烧坏。

虽然电磁炉本身有熔丝管，但一般为12A或15A,实际情况表明如此大的熔丝管对某些故障不易起到保护作用，而且通电试机一般不需要很大的电流，会造成不必要的电能浪费。

因此，可通过控制试机时锅具的大小来控制试机电流的大小。

2. 将电路板移到机外电磁炉工作于高电压、大电流，而且由于电路板都是压在加热盘的下面，很难进行维修。

电磁炉维修知识：
1.电源保险管烧断：检测方法包括万用表检测阻值无穷大，或者目测保险管内部发黑。

更换时要先排除后面的电路有短路的地方。

2.功率三极管烧毁、断路或者短路：检测方法包括万用表检测三个引脚全通或者全不
通，需要更换一个大概10-20元的功率三级管。

3.操作面板得按键失灵：电磁炉的电脑板一般坏多是四个整流二极管损坏一个。

4.在插插头时未听到B1一声，电源指示灯不亮：解决方法包括看是否是周围外界的一
些环境因素，如插头脱落、保险丝断路或者自动开关断路。

也可能是锅具不合适或内部零件损坏，需要找专业维修师傅检查。

5.各功能键和指示灯正常，但声音报警提示无锅：可能是电阻出现问题，需要更换电
阻。

6.所有线插好，指示灯也亮了，但是电磁炉不加热：可能是电磁炉自身的保护电路出
现故障或用户误操作触发保护电路工作。

这类故障往往会被忽视，如当电磁炉出现“开机后有检锅信号，放上合适锅具后检锅信号消失，但不加热”的故障现象。

电磁炉电路板简单维修方法电磁炉是一种非常常见的厨房家电，它使用电磁感应原理将电能转换为热能，来加热食物。

然而，由于长时间使用或操作不当，电磁炉的电路板可能会受到一些损坏或故障，导致无法正常工作。

在这种情况下，我们可以尝试一些简单的维修方法来修复电磁炉的电路板问题。

首先，我们需要了解电磁炉的基本工作原理，以便更好地诊断问题。

电磁炉的电路板包括控制芯片、电源开关、加热元件等。

当我们打开电源开关时，控制芯片会发出指令，电源会将电流送往加热元件，从而产生磁场加热食物。

首先，我们可以检查电磁炉的电源线和插头是否正常连接。

有时候，电源线或插头不良的连接可能会导致电磁炉无法正常工作。

我们可以检查插头和插座是否有松动或脱落，并确保电源线没有被损坏。

如果电磁炉仍然无法工作，我们可以进一步检查控制芯片是否正常工作。

控制芯片是电磁炉的核心部件，它控制着电源的开关和加热元件的工作。

如果控制芯片损坏或故障，电磁炉将无法正常工作。

我们可以使用万用表来检查控制芯片的工作情况，如果电阻值不在正常范围内，那么就需要更换控制芯片。

此外，我们还可以检查加热元件是否正常工作。

加热元件是电磁炉产生热能的关键部件，如果加热元件受损，电磁炉将无法加热食物。

我们可以使用万用表来检查加热元件的电阻值，如果电阻值超出正常范围，就需要更换加热元件。

除了上述方法外，我们还可以检查电磁炉的电路板是否受到潮湿或腐蚀的影响。

长时间使用或环境潮湿可能会导致电路板受损，进而影响电磁炉的正常工作。

如果存在潮湿或腐蚀的问题，我们可以使用吹风机或焊接热风枪来将电路板上的水分蒸发或清除腐蚀物。

需要注意的是，尽管上述方法可以帮助我们诊断和修复电磁炉的电路板问题，但这些方法都需要一定的电气知识和技能。

如果您不了解电器的工作原理和操作方法，或者不确定自己的修理能力，请务必寻求专业的维修人员的帮助。

此外，在进行任何维修工作之前，请务必确保电磁炉已经断电，并且从电源中拔掉电源插头，以确保安全。

电磁炉电路板损坏维修手册第一章：电磁炉电路板损坏的原因和现象电磁炉是一种常见的厨房电器，通过电磁感应原理将电能转化为热能，实现快速加热食物的功能。

然而，由于日常使用或其他原因，电磁炉电路板可能会出现损坏，导致其无法正常工作。

本章将介绍电磁炉电路板损坏的常见原因和现象。

1.1 电路板损坏的原因电磁炉电路板损坏的原因多种多样，包括但不限于以下几点：1）过电流：电路中传输的电流超过了电路板的承载能力，导致电路板损坏。

2）过压：电路中传输的电压超过了电路板的承载能力，引起电路板故障。

3）电路板老化：长时间使用或环境因素导致电路板老化，出现开路或短路等问题。

4）温度过高：电磁炉工作时，电路板受到高温的影响，长时间高温下容易出现故障。

5）误操作：用户在操作电磁炉时，对电磁炉的使用方式不正确，导致电路板损坏。

1.2 电路板损坏的现象电磁炉电路板损坏的现象可能有以下几种：1）无法启动：电磁炉无法正常启动，没有任何反应。

2）加热异常：电磁炉加热温度不稳定，无法达到设定的温度。

3）显示故障：电磁炉显示屏异常，显示不清或出现乱码。

4）短路保护：电磁炉工作一段时间后自动停止工作，出现短路保护现象。

5）发出异常声音：电磁炉工作时发出异常的声音。

第二章：电磁炉电路板的维修方法2.1 维修前的准备工作在进行电磁炉电路板维修前，需要做好以下几个准备工作：1）确保个人安全：在维修电磁炉电路板前，需要切断电源，避免触电事故发生。

2）准备工具：维修电磁炉电路板需要一些常见的工具，如螺丝刀、焊接工具等。

3）清理工作区：维修时需要清理好工作区，避免灰尘或杂物进入维修过程中。

2.2 检查电磁炉电路板在维修电磁炉电路板前，需要先检查电路板的损坏情况，确定故障点。

具体步骤如下：1）外观检查：检查电路板表面是否有痕迹、变形、氧化等情况。

2）电路元件检查：检查电路元件是否存在短路、发黑、松动等问题。

3）测量电路元件参数：使用万用表等工具测量电路元件的参数是否正常。

电路板维修知识电路板维修是一项专业技能，涉及电子基础知识、电路分析、故障排查以及一定的实践经验。

以下是一些基本的电路板维修知识：1. 基础理论知识：1)了解电路原理，包括模拟电路（如放大器、滤波器等）和数字电路（如逻辑门、触发器、微处理器等）。

2)学习电路板的基本组成，包括电阻、电容、电感、二极管、晶体管、集成电路等元件的工作原理和功能。

2. 工具使用：熟练掌握各种电路板维修工具，如万用表、示波器、信号发生器、热风枪、烙铁、吸锡器、显微镜等，并能正确进行操作。

3. 故障检测方法：1)元件目检：通过肉眼检查电路板是否有烧毁、断线、腐蚀等情况。

2)电压测试：使用万用表测量各点工作电压是否符合正常值。

3)电流测试：通过电流钳或电流表检测电流是否异常。

4)功能测试：对电路板的功能模块进行逐个验证，确认其是否正常工作。

4. 故障定位与修复：1)隔离法：通过逐步排除可能的故障区域，缩小问题范围。

2)替换法：替换疑似故障元件以判断故障源。

3)软件诊断：对于嵌入式系统，可通过编程接口或调试工具进行软件层面的故障排查。

5. 安全注意事项：1)在维修过程中注意防静电措施，避免因静电放电损坏元器件。

2)对于高压、大电流部分的电路板，必须在电源切断并充分放电后进行操作。

6. 持续学习与实践：1)维修技术需要不断更新和提高，随着电子技术的发展，新的电路板设计和新型元件层出不穷，因此维修人员应保持持续学习的态度。

2)大量的实际操作经验是提高电路板维修技能的关键，理论与实践相结合才能真正提高解决问题的能力。

总之，电路板维修既是一门技术也是一门艺术，它要求技术人员具备扎实的基础知识、熟练的操作技巧和敏锐的洞察力。

电路板维修知识点电路板是电子设备中非常重要的组成部分，承载着各种电子元件和线路连接。

然而，在使用过程中，电路板可能会遭遇各种问题和故障。

为了能够更好地维护和修复电路板，我们需要了解一些基本的电路板维修知识点。

1. 了解电路板的结构电路板是由绝缘材料制成的基板，上面覆盖着各种导电线路和元件。

熟悉电路板的结构对于维修至关重要。

可以通过观察电路板的外观和布线方式来了解其基本结构，以及通过查阅规格书和制造商提供的资料来获取详细的结构信息。

2. 掌握电路板的常见故障电路板常见的故障包括焊接问题、元件损坏、线路断开等。

了解这些常见故障，可以帮助我们更快地确定问题的所在，并采取正确的维修方法。

例如，焊接问题可能导致接触不良或短路等问题，我们可以使用焊锡重新焊接来修复这些问题。

3. 使用正确的工具在电路板维修过程中，使用正确的工具至关重要。

一些常见的维修工具包括焊接铁、锡膏、热风枪、万用表等。

根据实际情况选择合适的工具，并确保熟练掌握它们的使用方法。

4. 善用测试设备测试设备对于电路板维修非常重要。

万用表是最基本的测试设备之一，可以用来测量电路板上各个元件的电压、电流等参数。

此外，示波器、逻辑分析仪等高级测试设备也可以用于检测更复杂的故障。

5. 防止静电损害静电是电子设备维修过程中的一大隐患。

静电放电可能会对电路板上的元件造成损害。

所以，使用静电防护措施是非常重要的。

例如，在维修过程中可以穿戴防静电手套，使用防静电工作台等。

6. 学习妥善使用焊接技术焊接是电路板维修中最常用的技术之一。

学习妥善使用焊接技术对于电路板的修复至关重要。

正确的焊接方式可以保证焊点的可靠性和稳定性。

同时，掌握焊接参数和材料的选择也是重要的技能。

7. 针对性的故障排除在维修电路板时，我们需要有针对性地进行故障排除。

通过观察和测试，逐步缩小故障范围，找到问题所在。

可以利用电路图、维修手册等参考资料，帮助分析和排除故障。

8. 不断学习更新知识电子技术和电路板的发展非常迅速，新的元件和技术层出不穷。
