建筑工程安全文明施工标准化图册

  • 格式：pptx
  • 大小：7.40 MB
  • 文档页数：71

下载文档原格式

  / 71

合集下载

建筑施工现场安全文明施工标准化图册(ppt 38张)

建筑施工现场安全文明施工标准化图册(ppt 38张)

4.4
安全通道及防护棚
应严密铺设双层正交竹串片脚手板或双层正交18mm厚木模板的水平 硬质防护，层间距不应少于600mm，同时应在顶层设置防护栏杆，高度 为1200mm，两道水平杆，栏杆刷间距为400mm红白相间的警示油漆， 除入口处外其余三面满挂密目安全网。
4.5
街面人行通道
距离施工建筑达不到安全距离时，必须搭设用于行人通行的防护通道， 其净空高度不低于3 m，搭设方式与施工现场安全通道相同，并设置明确的 警示标牌、引导标志和设施。 各类防护棚应有单独的支撑体系，固定可靠安全。
100 600 立杆位于梯段的1/2处 570 30 100
≤1800 600
570 30
≤1800
600 350
250
立面图
三维效果图
3
、电梯井、竖向洞口防护
电梯井口必须设定型化、工具化的可开启式安 全防护栅门，涂刷黄黑相间警示色。
3.1

安全防护栅门高度不得低于1.8m，并设置180mm高踢脚板，门离地高度不大 于50mm，门宜上翻外开。 3.2
基坑
1-1剖面
三维效果图
6、楼层临边防护
建筑施工现场安全文明 施工标准化图册
序 言


为进一步规范建筑施工现场安全标准化管理，深入开展建筑施工安全 标准化工作，努力实现建筑施工安全的标准化、程序化、规范化，根 据《建筑施工安全检查标准》（JGJ59-2011）和住建部《关于开展 建筑施工安全质量标准化工作的指导意见》（建质[2005]232号）等 有关规定，借鉴各地标准化活动经验，结合我市建筑施工实际，编辑 了《杭州市建筑施工现场安全文明施工标准化图册》（以下简称《图 册》）。 本图册共分为水平洞口防护、楼梯口楼梯临边防护、电梯井竖向洞口 防护、通道口防护、基坑临边防护、楼层临边防护、施工升降机及卸 料平台防护、机具防护棚、文明施工九个部分。本图册通过示意图、 三维图、实例照片等形式，辅以简单的文字说明，对建筑施工现场安 全防护措施标准化给出了较为全面和明确的做法，作为建筑施工现场 “合格”工程必须达到的最低要求，未达到图册所规定内容的工程不 能评为“合格”工程。

安全文明施工标准化图册

安全文明施工标准化图册

第 8 页 共 131 页
LogO
5 脚手板铺设
安全文明施工标准化图册

说 明
1、操作层脚手板应铺满、铺稳，材质符合要求，不得有探头板。 2、铺设竹串片脚手板时，应将两端与横向水平杆可靠固定，严防倾覆和滑动，此脚手板铺设可采用 对接平铺，亦可采用搭接铺设。 3、铺设竹笆脚手板应按其主竹筋垂直于纵向水平杆方向，且采用对接平铺，四角用 Φ1.2mm 镀锌 钢丝固定在纵向水平杆上。
LogO
安全文明施工标准化图册
第一章 脚手架
1.1 管理要求
1.1.1 本图集的建筑施工脚手架指落地式钢管脚手架和悬挑式钢管脚手架两大类；分别由架体基础、 架体杆件、架体防护和斜道等部分组成。 1.1.2 脚手架施工前应编制安全专项施工方案，必须有计算书、主要节点构造详图等，并经施工单 位技术负责人审批、项目总监理工程师审核后，在专职安全管理人员监督下实施。搭设高度 50m 及 以上的落地扣件式钢管脚手架和架体高度 20m 及以上悬挑扣件式钢管脚手架安全专项施工方案应 通过专家论证后，方可实施。 1.1.3 脚手架搭设人员必须是经过考核合格的专业架子工。 1.1.4 基础是脚手架稳定性的重要组成部分，当基础地耐力和沉降不满足规范要求时，严禁搭设落 地式钢管脚手架，可优先考虑采用悬挑式钢管脚手架。 1.1.5 架体的主要构造包括：立杆、纵横向水平杆、连墙件、剪刀撑及脚手板等。 1.1.6 脚手架外侧应满挂密目式安全网，安全网应满足阻燃、强度等性能的要求，不满足要求的不 得使用。 1.1.7 材质应符合质量要求，严禁采用两种不同直径的钢管混搭。 1.1.8 扣件的螺栓拧紧扭力矩值不应小于 40N·m，且不应大于 65N·m 必须使用扭力扳手进行检验。 1.1.9 脚手架使用前应组织验收，验收合格后方可投入使用，使用中应加强日常的检查维护工作， 确保架体使用安全。 1.1.10 夜间或遇六级（含六级）以上大风及雷雨、大雾等恶劣天气，不得进行搭设与拆除作业。 1.1.11 脚手架接地及避雷措施应按现行行业标准《施工现场临时用电安全技术规范》的有关规定执 行。

建筑工程安全文明施工标准化图

建筑工程安全文明施工标准化图

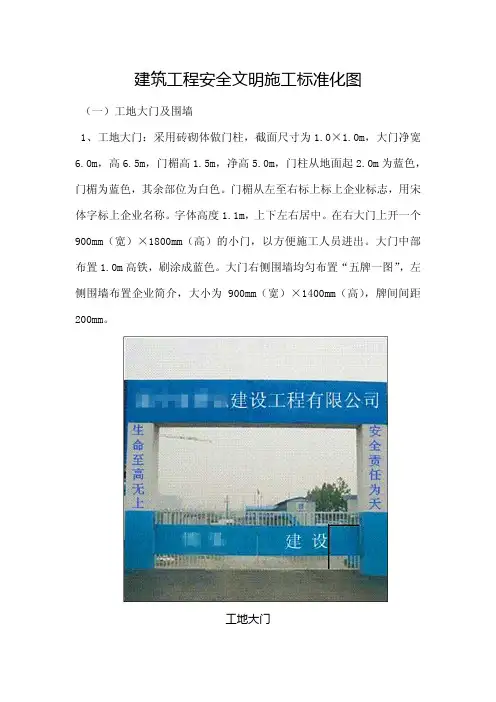

建筑工程安全文明施工标准化图（一）工地大门及围墙1、工地大门：采用砖砌体做门柱，截面尺寸为1.0×1.0m，大门净宽6.0m，高6.5m，门楣高1.5m，净高5.0m，门柱从地面起2.0m为蓝色，门楣为蓝色，其余部位为白色。

门楣从左至右标上标上企业标志，用宋体字标上企业名称。

字体高度1.1m，上下左右居中。

在右大门上开一个900mm（宽）×1800mm（高）的小门，以方便施工人员进出。

大门中部布置1.0m高铁，刷涂成蓝色。

大门右侧围墙均匀布置“五牌一图”，左侧围墙布置企业简介，大小为900mm（宽）×1400mm（高），牌间间距200mm。

工地大门2、围挡：围墙采用砖砌体（18墙），高度2.0m，每间隔6.0m设置一道370×370mm砖柱。

墙体颜色为白色，上端0.2m、下端0.3m为蓝色，墙体中部用蓝色隶书字体标上企业名称。

大门正立面图（二）安全通道1、在进入建筑物入口处，或建筑物物体坠落半径范围内的人行通道处均需设置安全通道。

2、安全通道防护采用Ф48钢管搭设，长度为3000～6000mm（根据建筑物高度确定危险半径），宽度4000mm，高度为3800mm。

3、通道采用双层防护，两层之间间距无为800mm，顶层满铺脚手板，下层铺设50×100@350木坊，上订18mm厚木胶合板。

4、安全通道防护棚顶层设置防护栏杆，高度1200mm，两道水平杆，栏杆间距为400mm红白相间警示油漆，并满挂密目网。

5、安全通道防护棚两侧应设置斜撑，并满挂密目网，所有水平杆控制伸出立杆外侧100mm。

6、安全通道防护棚进口两侧应搭设钢管立柱（900×900），在通道防护棚进口处张挂安全警示标志牌和安全宣传标语。

安全通道效果图1-1剖面图 2-2剖面图3-3剖面图（三）临边、洞口防护1、水平洞口（1）边长在25～200mm（含200mm）的洞口防护洞口楔紧两根木方，洞口上盖18mm厚木胶合板，并用铁钉定牢，面刷红白相间的警示油漆，间距20cm，角度45°。

建筑工程安全文明施工标准化图集(附图丰富)

建筑工程安全文明施工标准化图集(附图丰富)

目录电梯井安全门（A型） (2)电梯井安全门（B型） (3)基坑临边防护栏（A型） (4)基坑临边防护栏（B型） (6)基坑临边防护栏（C型） (7)楼梯扶手栏杆 (8)地沟盖板（B型） (10)地沟盖板（B型） (11)楼层盖板 (12)安全通道 (13)卸料钢平台 (14)灯架 (A型) (15)灯架(B型) (16)塔吊过道 (17)梯笼 (18)移动登高平台 (19)人字梯 (20)简易基坑登高梯 (21)脚手登高梯 (22)电箱防护棚 (23)木工圆锯 (24)电焊机防雨车 (25)砂轮机防护罩 (26)危险品仓库 (27)移动式消防架 (28)气瓶推车 (29)进出车辆冲洗设施 (30)防尘洒水车 (31)二级沉淀池 (32)隔音棚 (33)垃圾箱 (34)节电控制电箱（A型） (35)节电控制电箱（B 型） (36)节电控制电箱（C 型） (37)节电控制电箱（D 型） (38)说明：【适用围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

【结构、型号】A 型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（900-1200）的电梯井。

【制作特点】钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固，达到安全防护之目的，喷漆均匀，安全门安装离地200mm 。

【产品特点】门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全生产保证体系要求。

【安装要求】铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，要求拧紧；安全门的安装离地200mm 。

【颜色要求】电梯安全门采用黄色，门下部档脚板采用黄、黑间隔，宽度为150 mm ，60度斜向布置。

（适用于900-1200以内宽度）钢管Φ15角铁50圆钢Φ12钢板100×100×5膨胀螺栓5020钢板1.5mm钢板网3mm钢板网3mm钢板1.5mm以20×3扁钢作为压条35080018003502004004008001200说明：【适用围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

施工现场安全文明施工标准化图集(92页)[详细]

施工现场安全文明施工标准化图集(92页)[详细]
2、工具式防护栅栏
3、楼梯栏杆
1、楼梯及休息平台临边采用φ48钢管搭设防护栏杆,水平杆二道(需要挂设安全网的位置为三道水平杆);
2、防护栏杆的水平杆、立杆必须刷间距为400米米黄黑相间的警示油漆,所有水平杆控制伸出立杆外侧100米米;
3、防护栏杆立杆固定方式:采用冲击钻钻孔,打入膨胀螺丝,与立杆底座连接;
第一部分安全防护1
一、安全帽、安全带、安全网1
二、洞口防护4
三、临边防护10
四、安全通道防护15
五、加工车间防护16
六、施工机具防护17
第二部分脚手架与模板支撑18
一、落地脚手架18
二、悬挑脚手架30
三、悬挑式卸料平台32
四、钢管满堂模板支架34
第三部分临时用电37
第四部分建筑起重机械52
一、塔式起重机54
4、做为安全通道的楼梯间必须设置照明,利用永久线管布线,采用36V低压供电,并设置灯罩;非安全通道的楼梯间可以不设置照明,但必须封闭,禁止通行.
4、基坑栏杆
1.开挖深度超过2000米米的基坑时,距基坑边缘500米米处设防护栏杆,优先选用工具式防护栏;当采用钢管作防护栏杆时,高度不低于1200米米的防护栏杆,中间水平杆距地面500～600米米,立杆间距不大于1800米米.
五、加工车间防护
1、施工现场所有钢筋、木工加工场均需设置加工棚,采用型钢、工具化加工可拆除重复周转使用,在塔吊覆盖范围内的加工棚需要设置双层防护;
2、加工棚顶面四周悬挂安全警示标语及安全警示牌.标语制作要求按中建股份公司CI标准执行.
六、施工机具防护
1、施工现场所有输送泵、搅拌机、砂浆机、直螺纹机均需搭设防护棚;
建设施工扣件式钢管支护技术规范 JGJ120—2012

建筑工程安全文明施工标准化图集

建筑工程安全文明施工标准化图集

目录电梯井安全门（A型） (2)电梯井安全门（B型） (3)基坑临边防护栏（A型） (4)基坑临边防护栏（B型） (5)基坑临边防护栏（C型） (6)楼梯扶手栏杆 (7)地沟盖板（B型） (9)地沟盖板（B型） (10)楼层盖板 (11)安全通道 (12)卸料钢平台 (13)灯架 (A型) (14)灯架(B型) (15)塔吊过道 (16)梯笼 (17)移动登高平台 (18)人字梯 (19)简易基坑登高梯 (20)脚手登高梯 (21)电箱防护棚 (22)木工圆锯 (23)电焊机防雨车 (24)砂轮机防护罩 (25)危险品仓库 (26)移动式消防架 (27)气瓶推车 (28)进出车辆冲洗设施 (29)防尘洒水车 (30)二级沉淀池 (31)隔音棚 (32)垃圾箱............................................... 错误！未定义书签。

节电控制电箱（A型）. (33)节电控制电箱（B 型） (34)节电控制电箱（C 型） (35)节电控制电箱（D 型） (36)说明：【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

【结构、型号】A型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（900-1200）的电梯井。

【制作特点】钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固，达到安全防护之目的，喷漆均匀，安全门安装离地200mm。

【产品特点】门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全生产保证体系要求。

【安装要求】铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，要求拧紧；安全门的安装离地200mm。

【颜色要求】电梯安全门采用黄色，门下部档脚板采用黄、黑间隔，宽度为150 mm，60度斜向布置。

（适用于900-1200以内宽度）说明：【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

工程项目安全文明施工标准化图册(修订版)

工程项目安全文明施工标准化图册(修订版)

上海宝冶集团有限公司市政工程公司前言上海宝冶集团有限公司是世界500强企业中国中冶旗下的骨干企业。

始建于上世纪五十年代，是拥有建筑工程施工、冶金工程施工总承包特级，以及多项施工总承包和专业承包一级资质的大型国有企业。

上海宝冶聚焦大型公建、超高层、市政基础设施、工业工程等领域，积极发展海外业务，承建了诸多彰显现代建筑文明的地标性建筑，代表性工程主要有厦门国际会展中心、深圳大运会中心主体育馆、上海迪士尼、珠海十字门中央商务区、厦门天马微电子、深圳莲塘口岸、海南海花岛国际会议中心，330m高的珠澳第一高楼——珠海中心、214m高的长春国际金融中心、221m高的武汉轨道交通7号线地上超高层塔楼、368m高的亚洲最大在建单体建筑——南京金鹰天地广场以及阿联酋迪拜跑马场、菲律宾Gateway Tower大楼、科威特中央银行大厦、越南河静台塑钢厂、正阳纸厂、乌兹别克斯坦纺纱厂、柬埔寨金边Sky Villa公寓楼、金边巴里岛水岸度假村、马来西亚旗滨玻璃厂等项目。

上海宝冶先后获国家科技进步特等奖、全国五一劳动奖状、中国建筑施工综合实力百强企业、中国工程建设社会信用AAA企业、全国用户满意施工企业、全国质量效益型先进企业等殊荣，现位列“中国建筑业竞争力百强企业”第19名。

获得多项国家质量奖项，斩获中国建筑行业工程质量最高荣誉“鲁班奖”30项。

在行业内率先通过ISO9001质量保证体系、ISO14001环境管理体系、OHSAS18001职业健康安全管理体系认证，并通过了美国AISC、欧标EN1090等国际认证。

面对经济发展新常态，上海宝冶以“建精品工程铸长青基业”为使命，以“成为综合实力最强、品牌形象最佳、发展质量最优、幸福指数最高的建筑企业集团”为愿景，秉承“超越自我，敢为人先”的企业精神，践行“诚信笃行创新共赢”的核心价值观。

在中冶集团做“冶金建设国家队、基本建设主力军、新兴产业领跑者，长期坚持走高技术建设之路”战略新定位的引领下，弘扬“一天也不耽误，一天也不懈怠”朴实厚重的中冶精神，聚焦总承包业务、专业业务、投融资职能三大核心，积极拓展综合管廊、海绵城市、美丽乡村和智慧城市等新兴领域，竭诚为社会提供优质服务。

建筑工程安全文明施工标准化图

建筑工程安全文明施工标准化图

建筑工地安全文明施工标准化图例（一）工地大门及围墙1、工地大门：采用砖砌体做门柱，截面尺寸为1.0×1.0m，大门净宽6.0m，高6.5m，门楣高1.5m，净高5.0m，门柱从地面起2.0m为蓝色，门楣为蓝色，其余部位为白色。

门楣从左至右标上标上企业标志，用宋体字标上企业名称。

字体高度1.1m，上下左右居中。

在右大门上开一个900mm（宽）×1800mm（高）的小门，以方便施工人员进出。

大门中部布置1.0m高铁，刷涂成蓝色。

大门右侧围墙均匀布置“五牌一图”，左侧围墙布置企业简介，大小为900mm（宽）×1400mm （高），牌间间距200mm。

工地大门2、围挡：围墙采用砖砌体（18墙），高度2.0m，每间隔6.0m设置一道370×370mm砖柱。

墙体颜色为白色，上端0.2m、下端0.3m为蓝色，墙体中部用蓝色隶书字体标上企业名称。

大门正立面图（二）安全通道1、在进入建筑物入口处，或建筑物物体坠落半径范围内的人行通道处均需设置安全通道。

2、安全通道防护采用Ф48钢管搭设，长度为3000～6000mm（根据建筑物高度确定危险半径），宽度4000mm，高度为3800mm。

3、通道采用双层防护，两层之间间距无为800mm，顶层满铺脚手板，下层铺设50×100@350木坊，上订18mm厚木胶合板。

4、安全通道防护棚顶层设置防护栏杆，高度1200mm，两道水平杆，栏杆间距为400mm红白相间警示油漆，并满挂密目网。

5、安全通道防护棚两侧应设置斜撑，并满挂密目网，所有水平杆控制伸出立杆外侧100mm。

6、安全通道防护棚进口两侧应搭设钢管立柱（900×900），在通道防护棚进口处张挂安全警示标志牌和安全宣传标语。

安全通道效果图1-1剖面图2-2剖面图3-3剖面图（三）临边、洞口防护1、水平洞口（1）边长在25～200mm（含200mm）的洞口防护洞口楔紧两根木方，洞口上盖18mm厚木胶合板，并用铁钉定牢，面刷红白相间的警示油漆，间距20cm，角度45°。

安全文明标准化施工图册(图文并茂)

安全文明标准化施工图册(图文并茂)
备注：设 置施工便 道入口及 其它醒目 位置。
1.对外形象及工地大门
工地正大门
样式一
备注：设置 在施工便道 开口处，展 示集团形象 ；大门尺寸 按实际需求 等比放大或 缩小。
大门尺寸按实际需求等比放大或缩小
样式二
备注：设置 在梁场、驻 地、搅拌站 门口，大门 尺寸按实际 需求等比放 大或缩小。
大门尺寸按实际需求等比放大或缩小
本图册中现场临时用房、加工棚等檐口及勒脚底部使用蓝色油漆 带，各类防护栏统一使用黄色或黄黑相间的颜色。所有洞口的盖板使 用黄黑相间的颜色。使用的红、黄、蓝等色调按照集团公司《云南建 投集团项目现场视觉识别使用标准》执行。
平面布置图
必须进行平面布置的策划 (±0.00以下平面布置图及±0.00 以上平面布置图)，做到科学合理。 在施工现场主入口处公示平面布置 图，尺寸不小于1.5米×1.5米。
***投资控股集团有限公司总承包一部 安全文明标准化施工图册（第二版）
二0一六年十一月
目录
总说明 一、企业标识、宣传部分 二、施工现场部分 1.文明施工
1.1 进出管理 1.2 办公生活区 2. 脚手架 2.1 落地式脚手架 2.2 悬挑式脚手架 2.3 上人通道及卸料平台 3. 基坑工程 3.1 人工挖孔桩施工安全 3.2 基坑施工安全防护
安全讲评台
安全廉政体验馆
安全廉政体验馆需设置洞口坠落 体验、安全带体验、安全帽撞击体验、 平衡木体验、消防安全体验和廉政警 示教育展板等设施。
注：各县应至少确保一个项目设 置体验馆，由指挥部进行确定。
楼层标识牌
注：从2、4、6、8起挂于醒目处
规格：1000mm×1000mm
规格：800mm×800mm
医务室

建筑现场施工安全标准化图册

建筑现场施工安全标准化图册

精选课件
6
4、工作服标准
说明： 1.工作服样式如上图，胸前左
侧口袋上绣、印中石化标志。 2.上衣前后必须有反光条，下
装面料和颜色与上衣相同。 3.面料颜色：烟灰色--国际标 准色卡潘通色卡色号值为163802TCX。 3.安全管理人员着红色工装。
精选课件
7
5、五牌一图支架
说明： 五图一牌式样及视觉效果，主要由工程概况、QHSE组织机构及主要负责人信息、QHSE方针目标 及七想七不干、文明施工、施工平面布置图和施工网络计划组成。 本页设计应用时请根据具体 的展示环境和需要转达的信息来进行设计。
精选课件
8
5.1施工单位标识牌
精选课件
9
Байду номын сангаас
5.2组织机构标识牌
精选课件
10
5.3工程概况标识牌
精选课件
11
5.4HSE标识牌
精选课件
12
5.5牌文明施工标识牌
精选课件
13
5.6施工总平面图
精选课件
14
6、施工现场标识牌
精选课件
15
标识牌格式--规格3
6.施工现场标识牌
精选课件
16
6.施工现场标识牌
精选课件
25
13.电缆线架杆标准
说明：架杆为参考标准，实际高度可以根据实际情况降低。
精选课件
26
14.电缆线架空布置
精选课件
27
14.电缆线架空布置
精选课件
28
15.电焊机把线管架
说明：为防止管架倾倒，可在底部采取固定措施。
精选课件
29
16.吸烟区、休息区
说明： 1、在施工区域适宜且允许的地方设置吸烟处，吸烟区内配置沙桐，严禁在施工区域内随意 吸烟。 2、在施工现场合适区域应设置休息处，明确区专人管理，保证卫生。 3、可用脚手架材料搭设或者统一制作。

施工现场安全管理标准化图册安全文明施工图集

施工现场安全管理标准化图册安全文明施工图集
1500
500
1500
≤4000
≤800
800
2000
第一节、变压器防护
竹杆基础
变压器
电杆
第五章
临时用电
水平受力竹杆
1500 主竹立杆 ≤800 ≤150
次竹立杆
1500
水平连系竹杆 水平剪刀撑
平面图 1 51
三维效果图
正立面图
变压器防护1
200
板防鼠挡板，其余做法同变压 器防护门 责任人： 联系电话： 900 三维效果图
2-2剖面
配电房
图 号
40
50
50
650
1200
第三节、电线、电缆敷设 1 电缆 1
50
50
电缆埋地敷设大样 1
镀锌铁皮 箱式桥架
50 25
1 φ16×220 圆钢 φ20×2×20 钢管与门焊接 50×150×3mm厚钢板, 开60×10mm槽 300
430
50×30×3mm厚钢板 与门焊接
630 锁具
围墙基础大样图
20
60
50
20
20 10 20
20
2 -
变压器防护2
图 号
39
100
图 号
38
400
400
2000
20
120120260
50
150
787.5
1000
787.5
25
-
50×25mm方钢
φ10圆钢内外各一根
200(宽)×400(厚)mmC20素砼条形基础 2 - 竹杆基础大样图
180
1 29 φ16钢筋预埋入墙体 200
25 50
750

建筑工程安全文明施工标准化图册

建筑工程安全文明施工标准化图册
第三章 应用效果示例
第九节 应用效果示例
55、总平面布置图示例…………………………………………………………I—01 56、现场安全标牌布置示例…………………………………………………I—02 57、作业区定置示意图…………………………………………………………I—03 58、办公区效果图示例…………………………………………………………I—04 59、生活区效果图示例…………………………………………………………I—05 60、进站大门效果图示例…………………………………………………… I—06 61、基础施工现场布置示意图………………………………………………I—07 64、现场材料加工场示例图…………………………………………………I—08 65、成品二次保护示例…………………………………………………………I—09
建筑工程公司
LongJiTaiHe Build Corporation
A—05 棚消防设施及器材架
➢ 消防设施
组合现场实际，按照国家消防规定配置。
➢消防器材架箱
用于摆放消防设施 材质：钢质 颜色：红底白字
建筑工程公司
LongJiTaiHe Build Corporation
A—06 氧气瓶/乙炔瓶托架
第二章 安全标志、标识
第五节 通用标识类
24、禁止标志…………………………………………………………………… E—01 25、警告标志…………………………………………………………………… E—02 26、指令标志…………………………………………………………………… E—03 27、指示标志…………………………………………………………………… E—04 28、告示牌……………………………………………………………………… E—05 29、消防标志…………………………………………………………………… E—06 30、通行标志…………………………………………………………………… E—07 31、安全提示/警示类………………………………………………………… E—08
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六节 宣传告知类
32、工程项目名称牌示例……………………………………………………… F—01 33、工程项目建设管理责任牌……………………………………………… F—02 34、工程项目建设管理目标牌……………………………………………… F—03 35、施工总平面布置图 ………………………………………………………F—04 35、工程项目鸟瞰图示例……………………………………………………… F—05 36、施工友情提示牌……………………………………………………………… F—06 37、单位名称标牌示例………………………………………………………… F—07 38、彩旗示例……………………………………………………………………………F—08 39、旗台示例……………………………………………………………………………F—09 40、区域指示牌示例…………………………………………………………………F—10 41、公告宣传栏示例…………………………………………………………………F—11
第七节 警示、警告类
50、安全警示牌示例……………………………………………………………G—01 51、地下设施标示牌……………………………………………………………G—02
为全面提升公司建设管理的工程项目的安全文明施工管 理水平，突出“以人为本”和“绿色施工”的时代要求， 依据集团公司有关工程建设安全管理文件要求，公司编辑 了（建筑工程安全文明施工标准化图册），以指导公司负 责建设管理的工程建设现场安全文明施工管理工作。
本图册包括：安全文明施工标准化工作规定、安全设施 标牌、安全标志标准、安全标识标准、以及临建设施工及 施工总平面布置等内容，旨在通过前期周密的工作策划， 将规范的安全文明施工管理关口前移，并将其贯穿到工程 建设各个阶段，达到“施工有序、设施规范、环境整洁” 的安全文明施工效果，促进工程建设的安全始终在控。
建筑工程公司
LongJiTaiHe Build Corporation
目 录
标准化工作规定
第一章 设施、用品
第一节 安全设施类
1、安全围栏……………………………………………………………………… A—01 2、孔洞盖板……………………………………………………………………… A—02 3、安全通道………………………………………………………………………… A—03 4、组合罩棚………………………………………………………………………… A—04 5、消防设施及器材类………………………………………………………… A—05 6、氧气瓶、乙炔瓶托架…………………………………………………… A—06
第二节 用电安全类
7、组合式变压器………………………………………………………………… B—01 8、低压配电盘………………………………………………………………… B—02 9、便携式卷线电源盘……………………………………………………… B—03 10、固定式照明灯塔…………………………………………………………… B—04 11、移动式照明灯具…………………………………………………………… B—05 12、施工接地线………………………………………………………………… B—06
第四节 生活办公设施类
16、吸烟室及休息室…………………………………………………………… D—01 17、工地临时饮水点…………………………………………………………… D—02 18、临时工棚…………………………………………………………………………D—03 19、活动房………………………………………………………………………… D—04 20、淋浴室………………………………………………………………………… D—05 21、水冲式厕所………………………………………………………………… D—06 22、散放垃圾箱………………………………………………………………… D—07 23、办公公设施………………………………………………………………… D—08
执行过程中的任何问题及建议，请随时与建设工程部联 系。
联系电话： 电子邮编：
建筑工程公司
LongJiTaiHe Build Corporation
现场安全文明施工、安全标识主色调
一、绿色是建筑工程标准色调。 二、标牌底色：蓝色、绿色或白色。 三、字体主色：白色、蓝色、红色、绿色或黑色。 四、安全设施及警示标志： “黄”、“红”、“白”“黑”不同颜色 五、临建物色调： 固定：蓝、白色；活动：蓝色 六、其它色调： “灰色”、“银白”、“桔红”主要用于小型工机具、 七、色调对比：
建筑工程安全文明施工标准化手册
建筑工程 安全文明施工标准化图册
审 定： 审 核： 编写： 制图：
建筑工程公司
LongJiTaiHe Bui基础，是时代进步的需要。创造 安全、文明的工程建设环境，是保证建设工程安全生产的 重要措施，建设工程文明施工程度的高低直接反映出建设 工程项目的现场安全管理水平。
第三节 安全防护用品类
13、安全帽……………………………………………………………………… 14、全方位防冲击安全带………………………………………………… 15、工作服及岗位胸卡……………………………………………………
C—01 C—02 C—03
建筑工程公司
LongJiTaiHe Build Corporation
第二章 安全标志、标识
第五节 通用标识类
24、禁止标志…………………………………………………………………… E—01 25、警告标志…………………………………………………………………… E—02 26、指令标志…………………………………………………………………… E—03 27、指示标志…………………………………………………………………… E—04 28、告示牌……………………………………………………………………… E—05 29、消防标志…………………………………………………………………… E—06 30、通行标志…………………………………………………………………… E—07 31、安全提示/警示类………………………………………………………… E—08
