伊泰新疆能源有限公司伊泰-华电甘泉堡540万吨/年煤制油项目(一期)安全、文明施工标准化图册二零一三年九月三十日中国北京目录一、编制依据------------------------------------------------------3二、编制目的------------------------------------------------------3三、安全文明施工目标---------------------------------------------3四、安全文明施工标准---------------------------------------------3 （一）总体布局标准---------------------------------------------31、通用标准---------------------------------------------------32、围挡--------------------------------------------------------43、大门、门头-------------------------------------------------54、现场区域划分-----------------------------------------------55、场地--------------------------------------------------------56、临时设施---------------------------------------------------67、现场消防---------------------------------------------------108、材料摆放---------------------------------------------------109、临边防护---------------------------------------------------13 （二）施工用电作业---------------------------------------------141、电缆敷设---------------------------------------------------142、施工电箱---------------------------------------------------143、其它用电---------------------------------------------------15 （三）起重作业--------------------------------------------------15 （四）脚手架-----------------------------------------------------161、架体--------------------------------------------------------162、基础--------------------------------------------------------173、安全通道---------------------------------------------------174、卸料平台---------------------------------------------------185、脚手架合格牌-----------------------------------------------18 （五）电气焊作业------------------------------------------------18 （六）土建作业--------------------------------------------------19 （七）防腐保温作业---------------------------------------------21 （八）施工机具--------------------------------------------------21 （九）施工环境--------------------------------------------------22 （十）防护用品--------------------------------------------------22 （十一）成品保护------------------------------------------------24一、编制依据1、2、二、编制目的1、遵照公司HSE指导思想，使施工现场达到“生产活动有序、工作环境整洁、人身设备安全”。

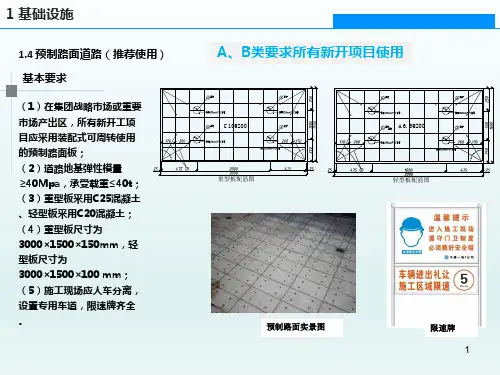

知名建筑企业现场安全文明施工管理标准化图集（附图丰富）目录第一部分总说明第二部分施工现场安全生产标准化第三部分施工现场文明施工标准化第一章洞口临边防护第一节、围墙第一节、水平洞口防护第二节、临边防护第三节、安全通道第四节、电梯井、竖向洞口防护第二节、大门第三节、门卫室第四节、道路硬化第五节、施工电梯防护第六节、井架防护第二章卸料平台第三章加工棚、防护棚第四章外脚手架第一节、落地式脚手架第二节、悬挑脚手架第五章临时用电第一节、变压器防护第二节、配电房第三节、电线、电缆敷设第四节、配电柜（箱）第五节、楼层用电布设第六章塔吊(起重机械设备)第七章施工机具第三部分施工现场文明施工标准化第一节、围墙第二节、大门第三节、门卫室第四节、道路硬化第五节、吸烟亭、茶水亭第六节、排水设施第七节、洗车槽第八节、食堂第九节、卫生间第十节、材料堆场第十一节、现场消防第十二节、工完场清第一部分总说明第一章临边、洞口防护第一节、水平洞口防护1、边长在25～200mm（含200mm)的水平洞口防护采用洞口楔紧2根木枋，上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm角度45°。

2、边长在200～500mm（含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用φ8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。

3、边长在500～1500mm（含1500mm)的水平洞口防护采用洞口上部铺木枋@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷红白相间的警示油漆间距20cm角度45°。

洞口周边设置交圈的φ48钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm红白相间油漆，并在最上一道水平杠处悬挂'当心坠落'警示标志。

所有水平杆控制伸出立杆外侧100mm。

4、边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，刷间距为400mm红白相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂'当心坠落'警示标志。
