电子显微镜介绍

电子显微镜使用说明书一、前言欢迎使用本产品，本使用说明书详细介绍了电子显微镜的使用方法和相关注意事项。

为了确保您能得到更好的使用体验，请仔细阅读本说明书并按照指导进行操作。

二、产品概述电子显微镜（SEM）是一种利用电子束对样品进行成像的高分辨率显微镜。

本产品采用先进的电子光学系统和图像处理技术，可以提供清晰、详细的样品表面形貌信息。

电子显微镜广泛应用于材料科学、生命科学、纳米科技等领域。

三、安全注意事项1. 在使用电子显微镜之前，确保工作环境清洁整洁，并远离尘埃和化学品等污染物。

2. 请确保设备接地，以降低静电的影响。

3. 使用过程中，请保持镜头干燥，避免接触水、油等物质。

4. 请勿在未经许可的情况下拆解设备，以免导致损坏和人身伤害。

四、操作步骤1. 预热：a. 打开电子显微镜主机电源，并等待预热完成。

b. 启动计算机，确保与电子显微镜连接正常。

2. 系统检查：a. 检查电子显微镜的各个部件是否正常运作。

b. 检查电子束发射系统，确保电子束发射情况正常。

c. 检查检测系统，确保接收到的电子信号正常。

3. 样品准备：a. 准备样品，并确保其表面干净，不受污染。

b. 将样品固定在样品台上，并使用导电性粘贴剂固定。

4. 图像获取：a. 调整加速电压和聚焦等参数，以获得最佳成像效果。

b. 将样品台移动至显微镜下方的位置，并确保样品台与显微镜接触良好。

c. 点击软件界面上的图像获取按钮，开始采集样品的显微图像。

5. 数据处理：a. 显示图像后，可以使用软件提供的图像处理功能进行亮度、对比度、锐化等调整。

b. 可以进行测量、标记、拍摄和保存等操作，以满足实验需求。

六、维护保养1. 使用完毕后，关闭电子显微镜主机和计算机。

2. 清洁镜头时，使用专用清洁棉和无纺布，轻轻擦拭，避免使用有机溶剂和刷子清洗。

3. 定期检查设备的连接线是否松动，如有松动请及时处理。

4. 若设备长时间不使用，请将其存放在洁净、干燥的环境中，并避免受潮、受热和受潮。

利用电子显微镜观察原子结构在纳米科技领域的迅速发展中，电子显微镜被广泛应用于观察物质的微观结构。

尤其是利用电子显微镜观察原子结构，可以揭示物质的基本组成和排列方式，为研究者提供了宝贵的信息。

本文将介绍电子显微镜的工作原理和应用，以及在观察原子结构方面的重要意义。

一、电子显微镜的工作原理电子显微镜是一种利用电子束来观察物体的显微镜。

相比传统光学显微镜，电子显微镜具有更高的分辨率和放大倍数。

其工作原理主要包括以下几个步骤：1. 电子源发射：电子显微镜使用热阴极或冷阴极作为电子源，通过加热或电子枪发射出高速的电子束。

2. 加速：电子束经过加速电场加速至较高能量，通常为几千至数十万伏特。

3. 束缚：电子束经过准直孔和轴孔束缚系统束缚为平行束。

4. 预处理：束缚后的电子束经过减速和聚焦装置调整为合适的电子束直径和亮度。

5. 对物体进行照射与扫描：电子束照射到待观察的样品表面，然后通过扫描线圈对样品表面进行扫描。

6. 接收、处理与成像：电子显微镜中的探测器接收到被样品散射的电子，并将其转换为电信号。

信号经过放大、滤波和进行数字化处理后，通过电子显微镜的显示器或摄像机产生图像。

二、观察原子结构的方法和技术1. 原子力显微镜（AFM）：原子力显微镜是一种靠探针的物理接触直接检测原子尺寸和高度等信息的显微镜。

通过探针与样品表面的相互作用力来获取形貌信息。

2. 透射电子显微镜（TEM）：透射电子显微镜通过将电子束穿过样品，使其透射后与投影屏膜或通过透射电子显微镜的摄像机捕捉到的图像形成原子分辨率的图像。

3. 扫描隧道显微镜（STM）：扫描隧道显微镜通过利用扫描探针与样品表面之间的隧穿电流来测量样品表面的形貌和电子密度等信息。

可以实现原子分辨。

三、观察原子结构的意义观察原子结构对于理解物质的性质和行为具有重要意义。

以下是几个观察原子结构的意义示例：1. 揭示物质性质：观察原子结构可以了解物质的基本组成和排列方式，从而揭示其性质和特性。

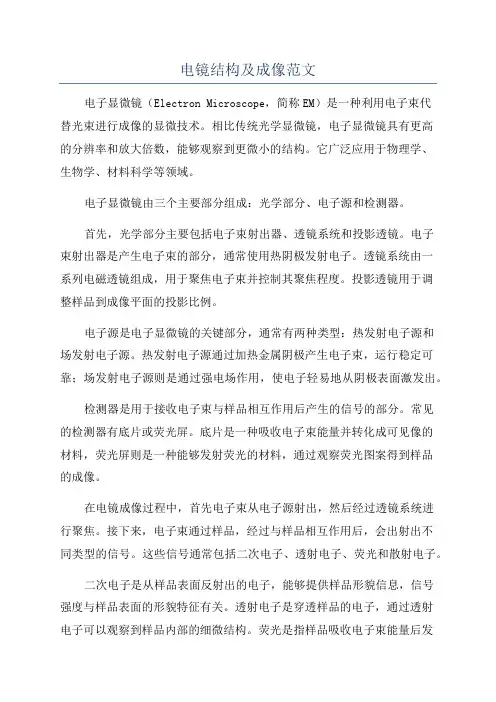

电镜结构及成像范文电子显微镜（Electron Microscope，简称EM）是一种利用电子束代替光束进行成像的显微技术。

相比传统光学显微镜，电子显微镜具有更高的分辨率和放大倍数，能够观察到更微小的结构。

它广泛应用于物理学、生物学、材料科学等领域。

电子显微镜由三个主要部分组成：光学部分、电子源和检测器。

首先，光学部分主要包括电子束射出器、透镜系统和投影透镜。

电子束射出器是产生电子束的部分，通常使用热阴极发射电子。

透镜系统由一系列电磁透镜组成，用于聚焦电子束并控制其聚焦程度。

投影透镜用于调整样品到成像平面的投影比例。

电子源是电子显微镜的关键部分，通常有两种类型：热发射电子源和场发射电子源。

热发射电子源通过加热金属阴极产生电子束，运行稳定可靠；场发射电子源则是通过强电场作用，使电子轻易地从阴极表面激发出。

检测器是用于接收电子束与样品相互作用后产生的信号的部分。

常见的检测器有底片或荧光屏。

底片是一种吸收电子束能量并转化成可见像的材料，荧光屏则是一种能够发射荧光的材料，通过观察荧光图案得到样品的成像。

在电镜成像过程中，首先电子束从电子源射出，然后经过透镜系统进行聚焦。

接下来，电子束通过样品，经过与样品相互作用后，会出射出不同类型的信号。

这些信号通常包括二次电子、透射电子、荧光和散射电子。

二次电子是从样品表面反射出的电子，能够提供样品形貌信息，信号强度与样品表面的形貌特征有关。

透射电子是穿透样品的电子，通过透射电子可以观察到样品内部的细微结构。

荧光是指样品吸收电子束能量后发射的可见光或荧光，通常用于观察含有荧光标记的样品。

散射电子是与样品原子和电子相互作用后发射出的电子，可以提供信息，例如化学成分和晶体结构等。

最后，这些信号由检测器接收并转化为电信号，并通过信号处理系统进行处理和放大。

处理后的信号通过显示器或相机显示出来，形成样品的显微图像。

电子显微镜因其高分辨率和放大倍数，成为研究微观世界的重要工具。

电子显微镜和原子力显微镜是现代科技领域的两个重要成果。

它们在原子级别的物体探测方面发挥了重要作用，为科学家探索和认识新材料、生物、化学和物理学提供了强有力的工具。

本文将介绍的工作原理、优缺点以及在科学发展中的应用。

一、电子显微镜电子显微镜（electron microscope）是一种利用电子束成像的显微镜。

它的工作原理是将电子束聚焦在一个物体上，通过物质与电子发生相互作用，产生散射和吸收，然后将反射电子信号转换成图像显示出来。

电子显微镜分为透射电子显微镜和扫描电子显微镜两种类型。

透射电子显微镜（transmission electron microscope，TEM）适用于研究纳米和分子级别的物质结构。

它的分辨率可以达到Å级别，可以看到原子层面上的结构。

透射电子显微镜的缺点是需要样品切片，并且操作和维护成本较高。

扫描电子显微镜（scanning electron microscope，SEM）适用于研究表面形貌和构造。

它可以通过扫描电子束扫描样品表面，得到表面形貌的图像。

扫描电子显微镜的分辨率约为几纳米到十几纳米，比透射电子显微镜低一些。

扫描电子显微镜不需要样品切片，操作维护相对便宜。

电子显微镜在材料科学、生物学、纳米技术、化学等领域都有广泛的应用。

它可以用来观察材料的微观结构、研究细胞和分子结构、分析材料成分和颗粒大小等。

二、原子力显微镜原子力显微镜（atomic force microscope，AFM）是一种利用原子力成像的显微镜。

它的工作原理是利用探针扫描样品表面，探针尖端会产生原子力，这个力与样品表面的形态密切相关，被探测器检测到后被转化为图像。

原子力显微镜的分辨率可达到分子和原子级别，比透射电子显微镜高。

原子力显微镜有两种类型，即接触式原子力显微镜和无接触式原子力显微镜。

接触式原子力显微镜适用于测量比较硬的材料，如金属和半导体。

无接触式原子力显微镜适用于测量比较柔软和薄的材料，如生物大分子和薄膜。

TEM电子显微镜工作原理详解TEM电子显微镜是一种高分辨率的分析仪器，能够在纳米尺度下观察材料的微观结构和成分，对于研究材料的性质和特性具有重要意义。

本文将详细介绍TEM电子显微镜的工作原理，包括透射电子显微镜和扫描透射电子显微镜。

透射电子显微镜（Transmission Electron Microscope，TEM）工作原理：透射电子显微镜主要由电子光源、透镜和探测器组成。

首先，电子光源发射高能电子束，这些电子从阴极发射出来，经过加速器获得较高的能量。

然后，电子束通过一系列的电磁透镜进行聚焦，使电子束变得更加细致和密集。

接着，电子束通过物质样本，部分电子被样本吸收或散射，形成透射电子。

这些透射电子被接收器捕获和放大成像，形成TEM图像。

透射电子显微镜的工作原理是基于电子的波粒二象性。

电子是一种粒子同时也是一种波动，其波动性质使得它具备非常短的波长，远远小于可见光的波长。

这使得TEM能够观察到比传统光学显微镜更小的尺度。

另外，透射电子显微镜在工作中还需要考虑电子束的束流强度、对样本的破坏性和控制样本与探测器之间的距离等因素。

TEM电子显微镜通过透射电子成像方式观察样本，因此对样本的制备要求非常高。

样品需要制备成非常薄的切片，通常厚度在几十纳米到几百纳米之间，以保证电子可以穿透。

对于一些无法制备成切片的样品，可以利用离子切割或焦离子技术获得透明的样品。

此外，在观察样本时需要避免污染和氧化等现象。

扫描透射电子显微镜（Scanning Transmission Electron Microscope，STEM）工作原理：扫描透射电子显微镜是透射电子显微镜的一种变种，它在透射成像的基础上加入了扫描功能。

STEM可以实现高分辨率的成像，同时也可以进行能谱分析和电子衍射。

STEM电子显微镜工作原理类似于透射电子显微镜，但需要注意的是，STEM使用的电子束并不需要通过所有的样本区域。

电子束只需通过样本中的一个小区域，然后扫描整个样本，因此样本制备要求和透射电子显微镜相比较低。

电子显微神兵利器：各种型号的透射电子显微镜透射电子显微镜（Transmission Electron Microscopy,TEM）是通过穿透样品的电子束进行成像的放大设备。

电子束穿过样品以后，带有样品之中关于微结构及组成等方面的信息，将这些信息进行方法和处理，便可得到所需要的显微照片及多种图谱。

现在商业透射电镜最高的分辨率已经达到了0.8 Å，透射电镜作为一种极为重要的电子显微设备，在包括材料、生物、化学、物理等诸多领域发挥着不可替代的重要作用。

下面简单介绍一些不同品牌和型号的透射电镜。

世界上能生产透射电镜的厂家不多，主要是欧美日的大型电子公司，德国的蔡司（Zeiss），美国的FEI（电镜部门的前身是飞利浦的电子光学公司），日本的日本电子（JEOL）、日立（Hitachi）。

蔡司公司是德国老牌光学仪器公司，光学仪器，如光学显微镜、照相机、以及军事用途的光学瞄准器都是世界一流水平，二战时德国强大的坦克部队都是用的蔡司的瞄准系统，精确度相当的高！虽然蔡司涉足电子光学领域要晚于西门子和飞利浦（西门子和飞利浦分别于1939和1949年造出自己的第一台商业化透射电镜），但其强大的研发和生产能力使其很快在电子光学仪器领域占得了一席之地，下面介绍几款蔡司的产品。

Libra 120 (Libra是“天秤座”，蔡司的电镜型号无论透射扫描都是以星座的名字命名的)技术参数：LIBRA 120点分辨率：0.34nm能量分辨率：＜1.5eV加速电压：（20）40-120kv放大倍率：8-630，000x电子枪：LaB6或W照明系统：Koehler（库勒）（平行束照明系统）真空系统：完全无油系统操作界面：基于Windows XP WinTEM此款电镜分辨率较低，加速电压最高仅120KV，比主流的200KV低了不少，看似性能一般。

Libra200技术参数：LIBRA 200 FE点分辨率：0.24nm能量分辨率：＜0.7eV加速电压：200kv放大倍率：8-1，000，000x电子枪：热场发射电子枪照明系统：Koehler（库勒）（平行束照明系统）真空系统：完全无油系统操作界面：基于Windows XP WinTEM此款电镜带能量过滤器，可以使用能量损失谱对样品的微区进行元素分析。

电子显微镜的发展与应用电子显微镜是一种现代高科技仪器，它通过聚集电子束对材料的显微结构进行观察和分析，是材料科学、物理学等领域中最常用的分析手段之一。

本文将从电子显微镜的历史、原理、技术特点和应用方面进行介绍。

一、电子显微镜的历史电子显微镜是现代显微镜技术中的一种新型仪器，它的历史可以追溯到20世纪30年代末期。

当时人们开始尝试用电子束来取代光束观察物体的微小结构，以期获得更高分辨率的成像效果。

在短短几十年的时间里，电子显微镜技术得到了快速发展，主要表现在以下几个方面：1. 改善电子源的性能，例如提高电子束的能量和亮度，使得电子束更容易穿透厚样品。

2. 发展各种种类的探针，例如扫描探针显微镜、透射电子显微镜、衍射电子显微镜等，不同的探针具有不同的优缺点，可根据具体需求进行选择。

3. 发展样品制备技术，例如离子切割技术、冷冻切片技术、金属薄膜制备技术等，这些技术可提高样品的表面平整度和断面质量，从而获得更高质量的显微图像。

二、电子显微镜的原理电子显微镜的原理主要是利用电子束与样品相互作用所产生的各种信号（例如散射、透射、反射等信号），通过探针来探测这些信号从而获得目标物体的显微结构信息。

下面我们来分别介绍以下两种常用的电子显微镜：1. 透射电子显微镜透射电子显微镜原理与传统光学显微镜类似，通过透射样品的电子束来获得样品内部结构的信息。

透射电子显微镜的分辨率通常可以达到0.1nm左右，是目前分辨率最高的显微镜之一。

它适用于物质结构的研究，例如晶体学、材料学等领域。

2. 扫描电子显微镜扫描电子显微镜则是利用电子束的散射、反射信号来获取材料的表面形貌和组成信息。

其分辨率可以达到纳米级别，具有高度的表面灵敏度。

扫描电子显微镜适用于纳米材料、生物样品以及矿物材料等领域的研究。

三、电子显微镜的技术特点电子显微镜的技术特点主要表现在以下几个方面：1. 高分辨率：电子显微镜的分辨率远远高于光学显微镜，可以达到亚纳米级别，从而获得更为细节的结构信息。

电子显微学技术电子显微学技术是一种利用电子束代替光束进行成像的方法，从而能显现出超乎普通光学显微镜的高精度结构细节。

这种技术在科学研究和工业生产中都有重要应用。

以下分别对其原理、种类及应用进行具体介绍。

一、电子显微学技术原理电子显微镜工作的主要原理是：利用电子枪出射的高能电子束射向样品，通过电子与样品原子之间的相互作用，使电子产生各种散射现象，然后利用电子透镜系统收集这些散射电子，形成显微图像。

由于电子的波长远小于可见光，所以电子镜的分辨率比光学镜要高得多。

二、电子显微学技术种类电子显微学技术主要有两种类型，扫描电子显微镜（SEM）和透射电子显微镜（TEM）。

1、扫描电子显微镜（SEM）SEM中的电子束以点状扫描样品表面，依据其反射、透射等情况，将逐点信息转化为电信号，然后经电子显微镜信号转换器转化为图像信号。

2、透射电子显微镜（TEM）TEM的工作原理是让一束电子束穿透薄膜样品，对穿透后的电子束进行成像，由此获取样品内部的结构信息。

其图像反映样品中的电子密度分布差异，能获得比SEM更高的分辨率。

三、电子显微学技术应用电子显微学技术广泛应用于许多科研领域和工业生产过程。

在科研领域中，电子显微学技术常用于生物学、医学、材料学等方向。

比如在研究生物样本时，可以通过电子显微学技术研究细胞内部的超微结构；在医学中，可以对疾病细胞进行观察，对病原体进行定位；在材料科学中，可以对材料微观结构、晶格缺陷等进行检测和分析。

在工业生产中，电子显微技术广泛应用于半导体工业、纳米科技、新材料研发等领域。

比如在半导体芯片的生产过程中，可以通过电子显微镜观察芯片的微观结构，保证生产质量；在纳米科技中，可以用于观察纳米材料的形态和结构，推动材料性能的提升。

综上，电子显微学技术利用电子束替代光束，达到超乎光学显微镜的高精度观察，应用广泛，为科研和工业生产提供了强大的工具。

尽管这项技术仍面临一些挑战，例如样品制备的困难，设备成本的高昂，但随着科研进步和技术发展，其性能及应用将进一步得到提升。

电子显微镜工作原理电子显微镜（Electron Microscope，简称EM）是一种先进的显微镜技术，使用高能电子束来替代光束，能够提供比光学显微镜更高的分辨率和放大倍数。

在本文中，将详细介绍电子显微镜的工作原理。

一、电子束的发射和聚焦电子显微镜的工作起始于电子束的产生。

通常，电子源是通过热发射来获得的，即通过加热一个金属丝（如钨丝）来使其电子从表面发射。

这些发射的电子经过聚焦系统，包括电子透镜和磁铁，来形成一个聚焦的电子束。

聚焦系统的作用是将电子束聚集到极小的尺寸，并确保其直线传播，以提供高分辨率的成像能力。

二、样品的准备和扫描在电子显微镜中，样品通常需要进行一系列的准备工作。

首先，样品需要被切割成非常薄的片，以确保电子束可以穿透样品。

然后，样品通常被涂覆上一层金属薄膜，以增加电子的反射和散射效果，从而提高成像质量。

一旦样品准备就绪，电子束将被聚焦在样品表面上。

电子束在扫描时，通过扫描线圈产生的磁场来控制其运动。

扫描电子显微镜通过逐点地扫描样品表面并收集电子的散射和反射信号来形成图像。

三、电子显微镜中的检测和成像在传统光学显微镜中，通过收集光的反射或透射信号来形成图像。

而在电子显微镜中，电子的散射和反射信号将被收集和检测。

主要有两种类型的电子检测器被广泛使用。

第一种是所谓的透射电子检测器（Transmission Electron Detector），它位于样品背面，用于检测由样品通过的电子。

该检测器可以提供高分辨率的透射电子图像。

第二种是所谓的散射电子检测器（Scanning Electron Detector），它位于样品上方，用于检测由样品表面散射的电子。

该检测器可以提供高解析度的表面图像。

根据所需的成像模式，透射电子显微镜和扫描电子显微镜可以产生不同类型的图像。

透射电子显微镜可以提供高分辨率的细节图像，适用于研究材料的内部结构。

而扫描电子显微镜则可以提供高放大倍数的表面图像，适用于观察材料的表面特征。

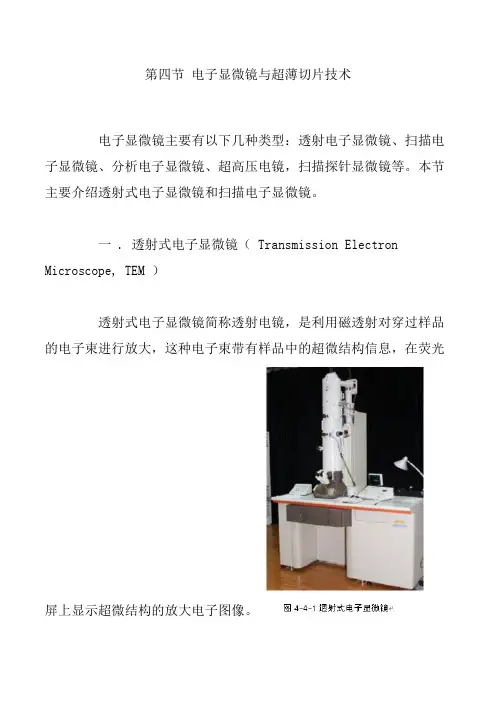

第四节电子显微镜与超薄切片技术电子显微镜主要有以下几种类型：透射电子显微镜、扫描电子显微镜、分析电子显微镜、超高压电镜，扫描探针显微镜等。

本节主要介绍透射式电子显微镜和扫描电子显微镜。

一 . 透射式电子显微镜（ Transmission Electron Microscope, TEM ）透射式电子显微镜简称透射电镜，是利用磁透射对穿过样品的电子束进行放大，这种电子束带有样品中的超微结构信息，在荧光屏上显示超微结构的放大电子图像。

1. 其主要特点1 ）分辨率高电子显微镜已接近或达到了仪器的理论极限分辨率。

如日立 H-7500 型电镜点分辨率为 0.2nm ，现最新生产的H-9000 型电镜其点分辨能力可达 0.18 nm 。

电镜的电子是由电子枪发射的，当电子穿透样品时，产生了四种基本物理过程，即散射、吸收、干涉和衍射。

这四种物理过程原则上都是产生成像的因素，而其中以散射对成像影响最大。

由于电子比样品原子小得多，所以当一束电子通过薄样品时，大部分入射电子能从原子之间的空隙中穿透过去，这部分能穿透的电子称透过电子。

只有极少部分快速入射电子与样品的原子发生相互作用，如果电子是和样品原子核发生碰撞，由于原子核质量比电子大得多，电子只是改变运动方向而基本上不损失能量，这种互相作用称为“弹性散射”；如果入射电子与样品原子的绕核运动的轨道电子相碰撞，由于入射电子与轨道电子的质量相同，所以碰撞后能量要重新分布，入射电子不仅偏转了很大角度而且能量也受损失，这种相互作用称为“非弹性散射”。

由于样品上不同部位的结构不同，它们散射电子的能力也各不相同，我们称物体散射电子的程度为电子密度。

在散射电子能力强的地方，通常是原子序数高的元素，穿射过去的入射电子数目就少，因而打在荧光屏上所发出的光就弱，显现为暗区，即电子密度高；而散射电子弱的地方，通常是原子序数低的元素，透过电子数目就多，因而打在荧光屏上所发出的光就强，显现为亮区，即低电子密度。

电子显微镜技术在物理实验中的应用教程概述：电子显微镜技术是一种能够以高分辨率观察物质微观结构和表面形貌的先进技术。

本文将介绍电子显微镜技术在物理实验中的应用，并分享一些相关的实用技巧和注意事项。

一、电子显微镜的原理电子显微镜利用电子束取代了光束，通过对电子与物质相互作用的分析，得到物质样品的高清晰度影像。

相比传统的光学显微镜，电子显微镜具有更高的分辨率和更大的放大倍率。

二、样品制备在使用电子显微镜前，首先需要制备合适的样品。

对于固体样品而言，可以通过切片技术将其切成非常薄的横截面片。

对于液体样品，可以采用冷冻技术制备固态样品，或者利用快速冷冻技术直接观察液相样品。

三、样品处理在将样品放入电子显微镜前，还需要进行一些样品处理工作。

例如，有些样品可能需要表面镀金以增加导电性，以便电子束能够穿透样品并形成影像。

同时，必须确保样品表面光滑，以免影响成像质量。

四、电子显微镜的使用1. 真空环境电子显微镜必须在真空环境中进行操作。

因此，在使用之前需要确保仪器已经抽气并达到所需真空度。

在操作过程中要避免打开仪器门，以免影响真空度。

2. 加热技术有些样品需要在一定的温度下观察，因此，电子显微镜通常配备了加热台。

在加热样品时，要注意温度的控制，避免超过样品的承受范围。

3. 操作技巧在使用电子显微镜时，需要注意避免电子束对样品的长时间暴露，以免损坏样品。

此外，还要注意调整对焦以及亮度和对比度的设置，以获得最佳的图像质量。

五、电子显微镜的应用1. 纳米材料分析电子显微镜具有较高的分辨率，可以用于分析纳米材料的结构和形态。

通过观察和测量纳米材料的形貌和尺寸，可以深入了解其物理性质和表现。

2. 界面观察电子显微镜可以用于观察材料的界面结构和相互作用。

对于复杂的材料体系，通过对界面结构的分析可以揭示其性能和功能。

3. 结构表征电子显微镜可以用于观察材料的晶体结构和缺陷。

通过分析材料的晶格结构、晶体方向和晶体缺陷，可以揭示材料的力学性能和热学性质。

电子显微镜原理电子显微镜是一种利用电子束来取代光束的显微镜，它可以在更高的分辨率下观察样本。

电子显微镜原理主要基于电子的波粒二象性和电子与物质相互作用的原理。

在电子显微镜中，电子束通过样本时会发生散射、透射等现象，这些现象被用来生成样本的影像。

本文将介绍电子显微镜的基本原理及其工作过程。

首先，电子显微镜的工作原理基于电子的波粒二象性。

根据德布罗意波长公式，电子的波长与其动量成反比，因此高速电子的波长非常短。

相比之下，光的波长在可见光范围内，远大于电子的波长。

这就意味着，电子具有更高的分辨率，可以观察到更小尺度的结构。

其次，电子与物质的相互作用也是电子显微镜原理的关键。

当电子束穿过样本时，会与样本中的原子核和电子发生相互作用，包括散射、透射、吸收等现象。

这些相互作用会导致电子束的能量损失和偏转，从而产生散射电子、透射电子等。

通过探测这些与电子-样本相互作用相关的信号，可以获得样本的结构和成分信息。

在电子显微镜中，有两种常用的成像模式，即透射电子显微镜（TEM）和扫描电子显微镜（SEM）。

在TEM中，电子束穿过样本后形成透射电子，通过透射电子成像得到样本的内部结构信息。

而在SEM中，电子束在样本表面产生散射电子，通过探测这些散射电子来获取样本表面的形貌和成分信息。

两种成像模式各有优势，可以用来观察不同尺度和性质的样本。

除了成像模式，电子显微镜还可以进行能谱分析和衍射分析。

能谱分析是通过探测样本散射电子的能量来确定样本的成分和化学状态，从而获得元素分布和化学信息。

而衍射分析则利用电子束与晶体结构相互作用的衍射现象，可以确定样本的晶体结构和晶面间距。

总的来说，电子显微镜利用电子的波粒二象性和电子与物质的相互作用原理，可以实现对样本更高分辨率的观察和分析。

它在材料科学、生物学、纳米技术等领域发挥着重要作用，为人们深入理解微观世界提供了有力的工具。

电子显微镜的工作原理引言电子显微镜（Electron Microscope）是一种利用电子束代替光束进行成像的高分辨率显微镜。

它的出现极大地推动了材料科学、生物学、医学等领域的研究和发展。

本文将重点介绍电子显微镜的工作原理，包括电子束的产生、成像原理以及常见的电子显微镜类型。

一、电子束的产生电子束的产生是电子显微镜工作的基础。

电子显微镜中使用的电子是通过电子枪产生的。

电子枪由阴极和阳极组成。

当阴极受到加热时，会发射出电子。

这些电子经过阳极的加速作用，形成一个高速电子束。

电子束的速度通常可以达到光速的1/10到1/2，因此电子显微镜具有更高的分辨率。

二、电子束的成像原理电子束的成像原理与光学显微镜有所不同。

光学显微镜是利用光的折射和散射现象进行成像的，而电子显微镜则是利用电子的散射和干涉现象进行成像的。

1. 散射现象当电子束穿过样品时，与样品中的原子或分子发生相互作用。

这种相互作用会导致电子的散射。

根据散射的角度和强度，可以得到关于样品内部结构的信息。

电子显微镜通过探测和记录散射电子的位置和能量，来获得样品的显微图像。

2. 干涉现象电子束还可以发生干涉现象。

当电子束通过样品时，它们会与样品内部的晶格相互作用，形成干涉条纹。

这些干涉条纹可以提供关于样品晶格结构的信息。

通过记录这些干涉条纹，可以得到高分辨率的显微图像。

三、电子显微镜的类型根据电子束的性质和成像方式的不同，电子显微镜可以分为传统的透射电子显微镜（Transmission Electron Microscope，TEM）和扫描电子显微镜（Scanning Electron Microscope，SEM）。

1. 透射电子显微镜（TEM）透射电子显微镜是最早发展起来的电子显微镜类型。

它使用的是透射电子成像原理。

电子束通过样品后，进入到显微镜的投影系统中。

投影系统中包含了透镜和电子探测器。

透镜用于聚焦电子束，使其能够通过样品并成像在投影平面上。

1. 光学显微镜以可见光为介质，电子显微镜以电子束为介质，由于电子束波长远较可见光小，故电子显微镜分辨率远比光学显微镜高。

光学显微镜放大倍率最高只有约1500倍，扫描式显微镜可放大到10000倍以上。

2. 根据de Broglie波动理论，电子的波长仅与加速电压有关：λe＝h / mv＝h / (2qmV)1/2＝12.2 / (V)1/2 (?)在10 KV 的加速电压之下，电子的波长仅为0.12?，远低于可见光的4000 - 7000?，所以电子显微镜分辨率自然比光学显微镜优越许多，但是扫描式电子显微镜的电子束直径大多在50-100?之间，电子与原子核的弹性散射(Elastic Scattering) 与非弹性散射(Inelastic Scattering) 的反应体积又会比原有的电子束直径增大，因此一般穿透式电子显微镜的分辨率比扫描式电子显微镜高。

3. 扫描式显微镜有一重要特色是具有超大的景深(depth of field)，约为光学显微镜的300倍，使得扫描式显微镜比光学显微镜更适合观察表面起伏程度较大的样品。

4. 扫描式电子显微镜，其系统设计由上而下，由电子枪(Electron Gun) 发射电子束，经过一组磁透镜聚焦(Condenser Lens) 聚焦后，用遮蔽孔径(Condenser Aperture ) 选择电子束的尺寸(Beam Size)后，通过一组控制电子束的扫描线圈，再透过物镜(Objective Lens) 聚焦，打在样品上，在样品的上侧装有讯号接收器，用以择取二次电子(Secondary Electron) 或背向散射电子(Backscattered Electron) 成像。

5. 电子枪的必要特性是亮度要高、电子能量散布(Energy Spread) 要小，目前常用的种类计有三种，钨(W)灯丝、六硼化镧(LaB6)灯丝、场发射(Field Emission)，不同的灯丝在电子源大小、电流量、电流稳定度及电子源寿命等均有差异。

电子显微镜技术在细胞生物学中的应用细胞是生命的基本单位，其结构和功能的研究对生命科学领域的发展具有重要的意义。

为了更好地观察细胞的微观结构，科学家们开发了各种显微镜技术。

其中电子显微镜技术（electron microscopy，简称EM）在细胞生物学中得到了广泛应用，成为了探索生命奥秘的有力武器。

一、电子显微镜技术介绍电子显微镜技术是一种利用电子束对物体进行成像的显微镜技术。

与光学显微镜不同，电子显微镜使用的是电子束而非光线。

由于电子束的波长比光线短得多，因此电子显微镜能够得到更高分辨率的图像，可以观察到比光学显微镜更小的物质结构。

二、1. 细胞超微结构的观察电子显微镜技术可以观察到细胞内超微结构的细节。

例如，可以观察到细胞膜、内质网、线粒体、高尔基体等细胞器的结构，还可以观察到细胞质内的各种细胞骨架（微管、微丝和中间丝）的精细结构等。

2. 病毒和细胞病理学的研究电子显微镜技术可以直接观察和描述病毒的形态和结构，有助于研究病毒的感染和复制机制。

此外，电子显微镜技术可以用于细胞病理学研究，帮助了解各种细胞疾病的起因和发展。

3. 细胞-物质相互作用研究细胞是一个复杂的生物系统，其内部的各种物质相互作用非常复杂。

实际上，任何细胞生理、生化和分子生物学进程背后的微观机制,都离不开物质的相互作用。

电子显微镜技术可以帮助研究人员更好地了解细胞内物质相互作用的机制和细节。

三、电子显微镜技术未来的发展趋势1. 新型电子显微镜技术的应用当前，新型电子显微镜技术如高分辨率电子显微镜（HRTEM）、光电子显微镜（PEEM）和扫描透射电子显微镜（STEM）等已开始得到应用。

这些新型电子显微镜技术能够提高成像分辨率和对不同种类样品进行高分辨率图像分析。

2. 与其他技术的结合未来电子显微镜技术与其他生命科学技术结合的应用也在不断拓展。

例如，将电子显微镜与单细胞RNA测序技术（scRNA-seq）结合，可以更好地实现细胞-物质相互作用和功能的研究。

利用电子显微镜观察微观世界电子显微镜是一种利用电子束取代光来观察微观物体的仪器。

相比传统光学显微镜，电子显微镜具有更高的放大倍数和更好的分辨率，能够让我们更清晰地观察微观世界的细节。

本文将介绍电子显微镜的原理和应用，并通过几个具体实例来展示利用电子显微镜观察微观世界的重要性。

一、电子显微镜的原理电子显微镜利用电子束取代了传统光学显微镜中的光束。

电子束通过一系列磁透镜来聚焦和放大，然后通过样品表面发生的相互作用所引起的电子信号来形成图像。

与光学显微镜不同，电子显微镜的分辨率不受可见光波长的限制，可以观察到更小尺寸的物体和更细微的细节。

二、电子显微镜的应用1. 材料科学领域电子显微镜在材料科学中广泛应用，可以帮助研究人员观察材料的微观结构和性质。

例如，通过电子显微镜，可以观察到不同晶面的结构、微观缺陷以及原子尺寸和排列方式等信息，这对于研究材料的力学性能和电学性能等方面非常重要。

2. 生物学领域电子显微镜在生物学研究中扮演着重要角色。

通过电子显微镜，科学家们可以观察到细胞、细胞器和细胞内的超微结构。

例如，通过扫描电子显微镜，可以观察到细胞表面的微纹理、纳米级结构和微细病变等。

而透射电子显微镜则可以揭示更细微的细胞内部结构，比如细胞器的形态和位置等。

3. 纳米科学领域电子显微镜在纳米科学中起到了关键作用。

纳米材料具有特殊的物理和化学性质，但其微观结构对于传统光学显微镜来说过于微小而无法观察。

电子显微镜可以帮助科学家们观察和研究纳米材料的形貌、晶体结构、尺寸分布等。

这对于纳米材料的合成、性能优化以及纳米器件的设计和制备都具有非常重要的意义。

三、利用电子显微镜观察微观世界的重要性1. 提供更准确的信息相比传统光学显微镜，电子显微镜可以提供更准确、更详细的物体信息。

其高分辨率和高放大倍数可以让我们看到更多微观世界的细节，帮助科学家们更好地理解物质的性质和行为。

2. 推动科学研究的发展利用电子显微镜观察微观世界，拓展了我们对材料、生物和纳米科学的认识。

电子行业电子显微镜培训资料1. 介绍电子显微镜是电子行业常用的一种高分辨率显微镜，它利用电子束而不是光束来形成样品的放大图像。

本文将介绍电子显微镜的原理、应用以及操作技巧等方面的知识，帮助读者快速上手使用电子显微镜。

2. 原理电子显微镜的工作原理是利用电子束的物质波性质和电子-样品之间的相互作用来形成图像。

电子束由电子枪产生，经过透镜系统聚焦后，照射到样品上。

样品与电子束相互作用后，电子束经过检测和放大后被转换为图像。

3. 应用3.1 纳米材料研究电子显微镜在纳米材料研究方面具有很强的应用价值。

通过电子显微镜，可以观察到纳米级别的材料微观结构，了解其形貌、晶格、成分等信息。

这对于纳米材料的研究和开发具有重要意义。

3.2 薄膜检测电子显微镜可以用于薄膜的表面形貌和厚度的检测。

通过观察薄膜的显微结构，可以判断薄膜的质量和均匀性。

此外，还可以使用EDS能谱仪对薄膜的成分进行分析，为薄膜制备提供参考依据。

3.3 生物样品研究电子显微镜在生物样品研究方面也起到了关键作用。

通过电子显微镜，可以观察到细胞、细胞器和分子级别的生物样品结构，揭示其形态、组织和功能等方面的信息。

这对于生物学研究和医学诊断具有重要意义。

4. 操作技巧4.1 样品制备在使用电子显微镜之前，需要对样品进行制备。

一般来说，样品应尽量薄且均匀，以便电子束能够透射样品，并产生清晰的图像。

常用的样品制备方法包括切片、离子薄化和凝胶浸渍等。

4.2 仪器调试在开始观察之前，需要对电子显微镜进行调试。

主要包括电子束的对准、聚焦和亮度调节等方面。

通过调试，可以得到清晰且饱满的图像。

4.3 图像获取在操作电子显微镜时，需要选取合适的放大倍数和曝光时间，以获得清晰的图像。

此外，操作人员还需要注意操作规范，避免样品受到过度曝光或破坏。

5. 安全注意事项在使用电子显微镜时，需要注意以下安全事项：•注意保持仪器的清洁和干燥，避免污染样品和仪器本身。

•操作人员应穿戴防护服和手套，以防止样品污染和对人体的伤害。

电子显微镜的原理与应用电子显微镜（Electron Microscope）是一种通过利用电子束来观察和研究微观结构和特征的仪器。

相比传统的光学显微镜，电子显微镜具有更高的分辨率和放大倍数，因此在科学研究、工业制造和医学诊断等领域发挥着重要作用。

本文将详细介绍电子显微镜的原理和常见的应用。

一、电子显微镜的原理1. 来源于电子波：电子显微镜的原理基于电子的波粒二象性理论，即电子既是粒子又是波动的，电子波具有波长，其波长要远小于可见光波长。

因此，利用其波动性质进行观察和分析能够得到更高的分辨率。

2. 电子源：电子显微镜中常用的电子源有热阴极和场发射阴极。

热阴极通过加热材料使其发射电子，而场发射阴极则通过电场加速电子的发射。

电子源的选择直接影响着电子束的性质和质量。

3. 电子透镜和屏幕：电子透镜用于聚焦电子束，常见的电子透镜包括磁透镜和电场透镜。

磁透镜利用磁场对电子进行聚焦，而电场透镜则是利用电场产生的变化来实现聚焦作用。

而电子显微镜的屏幕则用于接收电子束，将电子束转化为可见的图像。

4. 电子束的探测：电子束在样品表面或内部与物质相互作用时，会发生散射和透射。

根据不同的模式，可以利用探测器来获取图像信息。

例如，通过测量透射电子的强度和方向可以获得样品的内部结构，而测量散射电子的能量和角度则可以获得表面形貌和成分信息。

二、电子显微镜的应用1. 材料科学和纳米技术：电子显微镜可以对材料的晶体结构、表面形貌和元素分布进行高分辨观察和分析。

这对于研究材料的性能和开发新型材料具有重要的意义。

在纳米技术领域，电子显微镜可以直接观察到纳米结构和纳米颗粒的形貌和构造，有助于研究纳米材料的力学、光学和电学性质。

2. 生命科学和医学：电子显微镜在生命科学和医学领域有着广泛的应用。

通过电子显微镜，可以观察和研究生物分子、细胞、组织和器官的超微结构。

例如，在细胞生物学中，电子显微镜可以对细胞器官的形态和功能进行直接观察，帮助科学家更全面地了解生命的本质和机制。
