扫描电镜简述

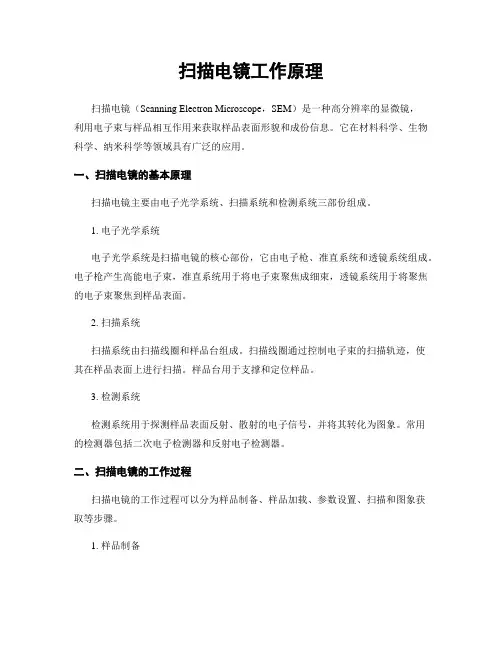

扫描电镜工作原理扫描电镜（Scanning Electron Microscope，SEM）是一种高分辨率的显微镜，利用电子束与样品相互作用来获取样品表面形貌和成份信息。

它在材料科学、生物科学、纳米科学等领域具有广泛的应用。

一、扫描电镜的基本原理扫描电镜主要由电子光学系统、扫描系统和检测系统三部份组成。

1. 电子光学系统电子光学系统是扫描电镜的核心部份，它由电子枪、准直系统和透镜系统组成。

电子枪产生高能电子束，准直系统用于将电子束聚焦成细束，透镜系统用于将聚焦的电子束聚焦到样品表面。

2. 扫描系统扫描系统由扫描线圈和样品台组成。

扫描线圈通过控制电子束的扫描轨迹，使其在样品表面上进行扫描。

样品台用于支撑和定位样品。

3. 检测系统检测系统用于探测样品表面反射、散射的电子信号，并将其转化为图象。

常用的检测器包括二次电子检测器和反射电子检测器。

二、扫描电镜的工作过程扫描电镜的工作过程可以分为样品制备、样品加载、参数设置、扫描和图象获取等步骤。

1. 样品制备样品制备是扫描电镜观察的前提，样品需要具备一定的导电性和稳定性。

常用的样品制备方法包括金属镀膜、碳膜覆盖、冷冻断裂、离子切割等。

2. 样品加载样品加载是将待观察的样品放置在样品台上，并通过样品夹具或者导电胶固定。

加载过程需要注意避免样品表面的污染和损伤。

3. 参数设置在进行观察之前，需要设置扫描电镜的工作参数，包括加速电压、放大倍数、扫描速度等。

这些参数的选择会影响到观察的分辨率和深度。

4. 扫描和图象获取设置好参数后，开始进行扫描和图象获取。

电子束在样品表面进行扫描，扫描线圈控制电子束的挪移轨迹。

同时，检测器会探测样品表面反射、散射的电子信号，并将其转化为图象。

三、扫描电镜的应用领域扫描电镜在材料科学、生物科学、纳米科学等领域有着广泛的应用。

1. 材料科学扫描电镜可以用于材料表面形貌的观察和分析，例如金属的晶体结构、陶瓷的微观结构等。

同时，扫描电镜还可以用于材料成份的分析，通过能谱仪可以获取样品的元素组成信息。

扫描电镜简述J I A N G S U U N I V E R S I T Y 冶金工程专业硕士研究生结课论文论文题目：扫描电镜SEM分析技术综述课程名称：Modern Material Analytic Technology专业班级： 2015级硕士研究生学生姓名学号：2211505072学院名称：材料科学与工程学院学期： 2015-2016第一学期完成时间： 2015年11月 30 日扫描电镜SEM分析技术综述摘要扫描电子显微镜（如下图所示），简称为扫描电镜，英文缩写为SEM(Scanning Electron Microscope)。

它是用细聚焦的电子束轰击样品表面，通过电子与样品相互作用产生的二次电子、背散射电子等对样品表面或断口形貌进行观察和分析。

现在SEM都与能谱（EDS）组合，可以进行成分分析。

所以，SEM也是显微结构分析的主要仪器，已广泛用于材料、冶金、矿物、生物学等领域。

本文主要对扫描电镜SEM进行简单介绍，分别从扫描电镜发展的历史沿革；工作原理；设备构造及功能；在冶金及金属材料分析中的应用情况；未来发展方向等几个方面来对扫描电镜分析技术进行综述。

关键词: 扫描电子显微镜二次电子背散射电子 EDS 成分分析扫描电子显微镜目录一扫描电镜 (4)1.1 近代扫描电镜的发展 (4)1.1.1场发射扫描电镜 (4)1.1.2 分析型扫描电镜及其附件 (5)1.2 现代扫描电镜的发展 (6)1.2.1低电压扫描电镜 (6)1.2.2 低真空扫描电镜 (6)1.2.3环境扫描电镜ESEM (7)1.3 扫描电镜工作原理设备构造及其功能 (7)1.3.1扫描电镜工作原理 (8)1.3.2 扫描电镜的主要结构及功能 (9)1.4 扫描电镜性能 (11)1.5扫描电镜在冶金及金属材料分析中的应用 (12)二结论 (14)三参考文献 (14)一扫描电镜SEM1.1近代扫描电镜的发展扫描电镜的设计思想早在1935 年便已提出，1942 年在实验室制成第一台扫描电镜，但因受各种技术条件的限制，进展一直很慢。

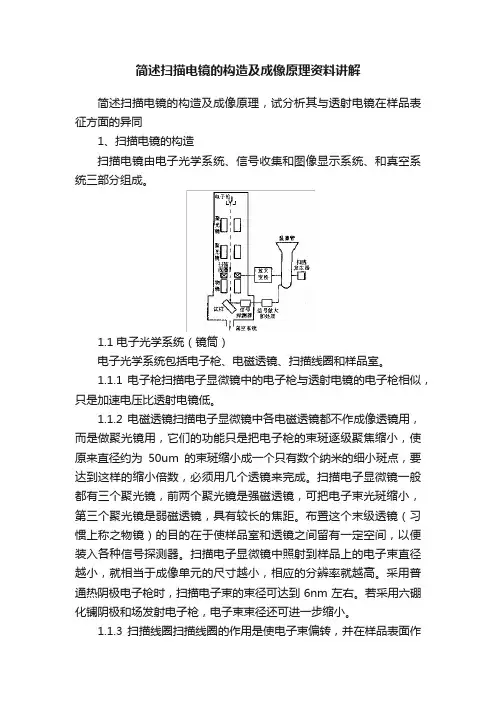

简述扫描电镜的构造及成像原理资料讲解简述扫描电镜的构造及成像原理，试分析其与透射电镜在样品表征方面的异同1、扫描电镜的构造扫描电镜由电子光学系统、信号收集和图像显示系统、和真空系统三部分组成。

1.1 电子光学系统（镜筒）电子光学系统包括电子枪、电磁透镜、扫描线圈和样品室。

1.1.1 电子枪扫描电子显微镜中的电子枪与透射电镜的电子枪相似，只是加速电压比透射电镜低。

1.1.2 电磁透镜扫描电子显微镜中各电磁透镜都不作成像透镜用，而是做聚光镜用，它们的功能只是把电子枪的束斑逐级聚焦缩小，使原来直径约为50um的束斑缩小成一个只有数个纳米的细小斑点，要达到这样的缩小倍数，必须用几个透镜来完成。

扫描电子显微镜一般都有三个聚光镜，前两个聚光镜是强磁透镜，可把电子束光斑缩小，第三个聚光镜是弱磁透镜，具有较长的焦距。

布置这个末级透镜（习惯上称之物镜）的目的在于使样品室和透镜之间留有一定空间，以便装入各种信号探测器。

扫描电子显微镜中照射到样品上的电子束直径越小，就相当于成像单元的尺寸越小，相应的分辨率就越高。

采用普通热阴极电子枪时，扫描电子束的束径可达到6nm左右。

若采用六硼化镧阴极和场发射电子枪，电子束束径还可进一步缩小。

1.1.3 扫描线圈扫描线圈的作用是使电子束偏转，并在样品表面作有规则的扫动，电子束在样品上的扫描动作和显像管上的扫描动作保持严格同步，因为它们是由同一扫描发生器控制的。

1.1.4 样品室样品室内除放置样品外，还安置信号探测器。

各种不同信号的收集和相应检测器的安放位置有很大关系，如果安置不当，则有可能收不到信号或收到的信号很弱，从而影响分析精度。

样品台本身是一个复杂而精密的组件，它应能夹持一定尺寸的样品，并能使样品作平移、倾斜和转动等运动，以利于对样品上每一特定位置进行各种分析。

新式扫描电子显微镜的样品室实际上是一个微型试验室，它带有许多附件，可使样品在样品台上加热、冷却和进行机械性能试验（如拉伸和疲劳）。

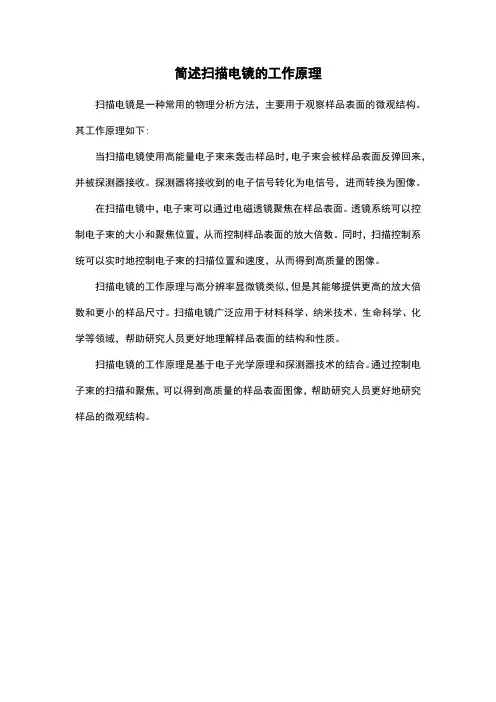

简述扫描电镜的工作原理
扫描电镜是一种常用的物理分析方法，主要用于观察样品表面的微观结构。

其工作原理如下:
当扫描电镜使用高能量电子束来轰击样品时，电子束会被样品表面反弹回来，并被探测器接收。

探测器将接收到的电子信号转化为电信号，进而转换为图像。

在扫描电镜中，电子束可以通过电磁透镜聚焦在样品表面。

透镜系统可以控制电子束的大小和聚焦位置，从而控制样品表面的放大倍数。

同时，扫描控制系统可以实时地控制电子束的扫描位置和速度，从而得到高质量的图像。

扫描电镜的工作原理与高分辨率显微镜类似，但是其能够提供更高的放大倍数和更小的样品尺寸。

扫描电镜广泛应用于材料科学、纳米技术、生命科学、化学等领域，帮助研究人员更好地理解样品表面的结构和性质。

扫描电镜的工作原理是基于电子光学原理和探测器技术的结合。

通过控制电子束的扫描和聚焦，可以得到高质量的样品表面图像，帮助研究人员更好地研究样品的微观结构。

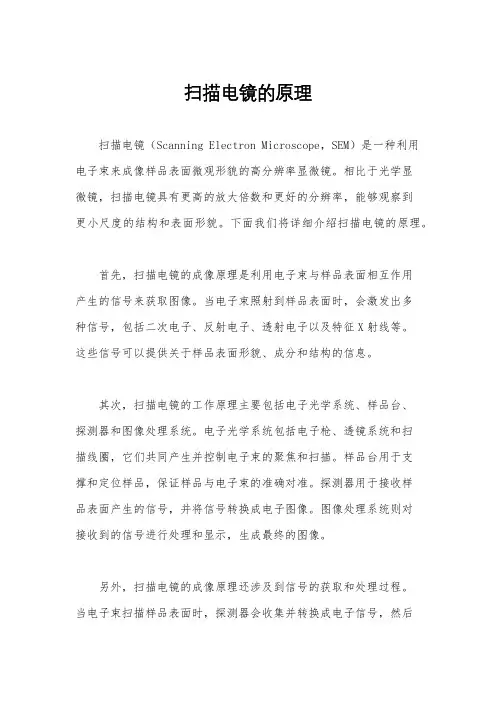

扫描电镜的原理扫描电镜（Scanning Electron Microscope，SEM）是一种利用电子束来成像样品表面微观形貌的高分辨率显微镜。

相比于光学显微镜，扫描电镜具有更高的放大倍数和更好的分辨率，能够观察到更小尺度的结构和表面形貌。

下面我们将详细介绍扫描电镜的原理。

首先，扫描电镜的成像原理是利用电子束与样品表面相互作用产生的信号来获取图像。

当电子束照射到样品表面时，会激发出多种信号，包括二次电子、反射电子、透射电子以及特征X射线等。

这些信号可以提供关于样品表面形貌、成分和结构的信息。

其次，扫描电镜的工作原理主要包括电子光学系统、样品台、探测器和图像处理系统。

电子光学系统包括电子枪、透镜系统和扫描线圈，它们共同产生并控制电子束的聚焦和扫描。

样品台用于支撑和定位样品，保证样品与电子束的准确对准。

探测器用于接收样品表面产生的信号，并将信号转换成电子图像。

图像处理系统则对接收到的信号进行处理和显示，生成最终的图像。

另外，扫描电镜的成像原理还涉及到信号的获取和处理过程。

当电子束扫描样品表面时，探测器会收集并转换成电子信号，然后通过信号放大和数字化处理，最终生成高分辨率的图像。

这些图像可以展现样品表面的微观形貌和结构特征，帮助科研人员进行分析和研究。

总的来说，扫描电镜的原理是基于电子与样品相互作用产生信号的物理过程，通过电子光学系统、样品台、探测器和图像处理系统共同完成信号的获取和成像。

扫描电镜具有高分辨率、高放大倍数和表面成像能力强的特点，是一种重要的微观表征工具，广泛应用于材料科学、生物科学、纳米技术等领域。

在实际应用中，扫描电镜的原理和技术不断得到改进和完善，使得扫描电镜在微观表征和分析方面发挥着越来越重要的作用。

相信随着科学技术的不断进步，扫描电镜将会在更多领域展现出其强大的应用潜力。

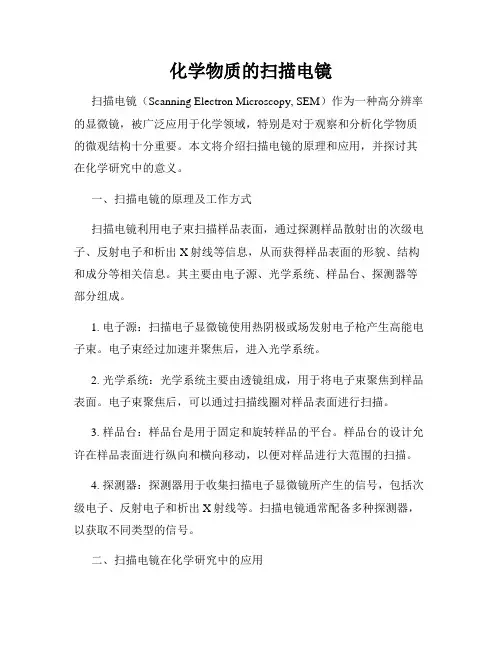

化学物质的扫描电镜扫描电镜（Scanning Electron Microscopy, SEM）作为一种高分辨率的显微镜，被广泛应用于化学领域，特别是对于观察和分析化学物质的微观结构十分重要。

本文将介绍扫描电镜的原理和应用，并探讨其在化学研究中的意义。

一、扫描电镜的原理及工作方式扫描电镜利用电子束扫描样品表面，通过探测样品散射出的次级电子、反射电子和析出X射线等信息，从而获得样品表面的形貌、结构和成分等相关信息。

其主要由电子源、光学系统、样品台、探测器等部分组成。

1. 电子源：扫描电子显微镜使用热阴极或场发射电子枪产生高能电子束。

电子束经过加速并聚焦后，进入光学系统。

2. 光学系统：光学系统主要由透镜组成，用于将电子束聚焦到样品表面。

电子束聚焦后，可以通过扫描线圈对样品表面进行扫描。

3. 样品台：样品台是用于固定和旋转样品的平台。

样品台的设计允许在样品表面进行纵向和横向移动，以便对样品进行大范围的扫描。

4. 探测器：探测器用于收集扫描电子显微镜所产生的信号，包括次级电子、反射电子和析出X射线等。

扫描电镜通常配备多种探测器，以获取不同类型的信号。

二、扫描电镜在化学研究中的应用扫描电镜在化学研究中有着广泛的应用，下面将介绍其在材料科学、催化剂研究和纳米材料等方面的具体应用。

1. 材料科学：扫描电镜可以用于分析材料的晶体结构、表面形貌和元素成分等。

通过观察材料的表面形貌和结构，可以了解材料的组织结构、晶体形貌和晶格缺陷等信息。

此外，扫描电镜还可以通过能谱分析确定材料的元素成分，从而得到材料的化学组成。

2. 催化剂研究：催化剂在化学反应中起着至关重要的作用，扫描电镜可以帮助研究人员对催化剂进行表面形貌和结构的观察。

通过观察催化剂表面的微观结构，可以了解催化剂的形貌特征、晶面取向和晶格结构，从而揭示其催化性能的内在原理。

3. 纳米材料：纳米材料由于其特殊的尺寸效应和表面效应在各个领域受到广泛关注。

扫描电镜通过其高分辨率和成分分析功能，可以对纳米材料的形貌、尺寸和成分进行观察和分析。

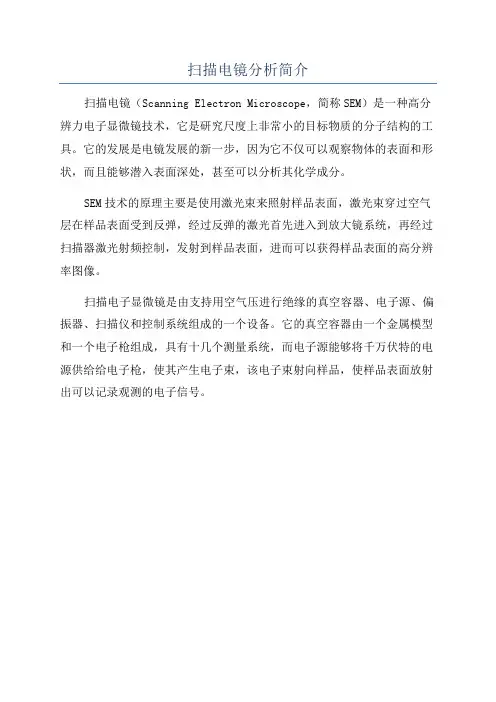

扫描电镜分析简介
扫描电镜（Scanning Electron Microscope，简称SEM）是一种高分辨力电子显微镜技术，它是研究尺度上非常小的目标物质的分子结构的工具。

它的发展是电镜发展的新一步，因为它不仅可以观察物体的表面和形状，而且能够潜入表面深处，甚至可以分析其化学成分。

SEM技术的原理主要是使用激光束来照射样品表面，激光束穿过空气层在样品表面受到反弹，经过反弹的激光首先进入到放大镜系统，再经过扫描器激光射频控制，发射到样品表面，进而可以获得样品表面的高分辨率图像。

扫描电子显微镜是由支持用空气压进行绝缘的真空容器、电子源、偏振器、扫描仪和控制系统组成的一个设备。

它的真空容器由一个金属模型和一个电子枪组成，具有十几个测量系统，而电子源能够将千万伏特的电源供给给电子枪，使其产生电子束，该电子束射向样品，使样品表面放射出可以记录观测的电子信号。

扫描电镜的工作原理与应用扫描电镜是一种高分辨率、高清晰度的显微镜，主要用于观察各种微观物体的形态、结构和组成。

其工作原理相比传统的光学显微镜要复杂得多。

在本文中，我将详细介绍扫描电镜的工作原理和应用。

一、扫描电镜的基本原理扫描电镜（Scanning Electron Microscopy，SEM）采用电子束而非光束照射样品，因此它具有高于光学显微镜的空间分辨率和深度清晰度。

SEM 使用高能电子束扫描样品表面，并探测所产生的次级电子、后向散射电子或荧光X射线等信号信号。

通过对这些信号的分析和数字处理，可以产生像素级的扫描图像，并确定样品的组成和结构。

扫描电子显微镜采用的主要原理是：将样品表面上的电子自主子级电子转换为信号，再将此信号放大、处理和记录。

SEM 中大多数扫描电子必须通过所用的样品形成的电荷屏障，否则将被折回光子元件中。

样品的电子子级电子外激发过程产生的信号，即次级电子，是包含有样品表面信息的电流信号，探针数据采集设备可将其转换成像素级图像。

SEM 所存在的分解能力是电子束在样品表面的扩散、散射和返回时波长的比值决定的。

二、扫描电镜的应用1.生物学：扫描电镜可帮助生物学家观察细胞和细胞器在微观尺度上的结构以及病毒的形态和特征。

它是研究生物体的材料性质、微观形态和结构，解析其细节显微解剖形态以及结构的最佳选择，对于肿瘤、心血管疾病、神经退行性疾病等疾病的发病机理及防治研究都有重要的应用价值。

2.物理学：扫描电镜可以测量微观物体的形态和结构，被广泛应用于材料凝聚态物理、力学和地质学等领域。

在材料科学领域中，它用于研究新材料的结构和形态，以及材料性能的变化。

3.化学：因其高分辨率和高清晰度，扫描电镜是研究化学领域中的重要工具。

它可以用于观察表面结构和相互作用，包括材料的结构、质量分析和表面成像。

此外，扫描电镜也可以用于探测微细结构和纳米级结构。

4.电子学：扫描电镜可以被用于测试电子元件的性能和结构，以及电路板等电子产品的质量控制。

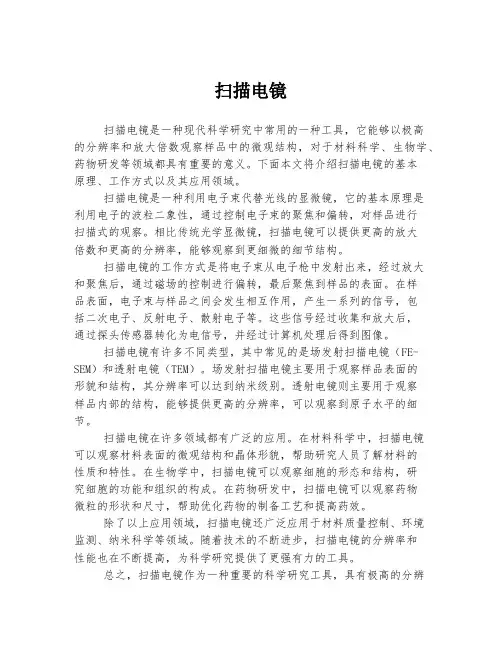

扫描电镜扫描电镜是一种现代科学研究中常用的一种工具，它能够以极高的分辨率和放大倍数观察样品中的微观结构，对于材料科学、生物学、药物研发等领域都具有重要的意义。

下面本文将介绍扫描电镜的基本原理、工作方式以及其应用领域。

扫描电镜是一种利用电子束代替光线的显微镜，它的基本原理是利用电子的波粒二象性，通过控制电子束的聚焦和偏转，对样品进行扫描式的观察。

相比传统光学显微镜，扫描电镜可以提供更高的放大倍数和更高的分辨率，能够观察到更细微的细节结构。

扫描电镜的工作方式是将电子束从电子枪中发射出来，经过放大和聚焦后，通过磁场的控制进行偏转，最后聚焦到样品的表面。

在样品表面，电子束与样品之间会发生相互作用，产生一系列的信号，包括二次电子、反射电子、散射电子等。

这些信号经过收集和放大后，通过探头传感器转化为电信号，并经过计算机处理后得到图像。

扫描电镜有许多不同类型，其中常见的是场发射扫描电镜（FE-SEM）和透射电镜（TEM）。

场发射扫描电镜主要用于观察样品表面的形貌和结构，其分辨率可以达到纳米级别。

透射电镜则主要用于观察样品内部的结构，能够提供更高的分辨率，可以观察到原子水平的细节。

扫描电镜在许多领域都有广泛的应用。

在材料科学中，扫描电镜可以观察材料表面的微观结构和晶体形貌，帮助研究人员了解材料的性质和特性。

在生物学中，扫描电镜可以观察细胞的形态和结构，研究细胞的功能和组织的构成。

在药物研发中，扫描电镜可以观察药物微粒的形状和尺寸，帮助优化药物的制备工艺和提高药效。

除了以上应用领域，扫描电镜还广泛应用于材料质量控制、环境监测、纳米科学等领域。

随着技术的不断进步，扫描电镜的分辨率和性能也在不断提高，为科学研究提供了更强有力的工具。

总之，扫描电镜作为一种重要的科学研究工具，具有极高的分辨率和放大倍数，可以观察到微观结构的细节，帮助研究人员深入了解材料和生物体的特性和结构。

它在材料科学、生物学、药物研发等领域发挥着重要作用，并有着广泛的应用前景。

扫描电镜分析简介扫描电镜（Scanning Electron Microscopy，SEM）是一种常用的材料分析技术，通过表面扫描电子束所产生的电子与样品表面相互作用，测量和分析电子束与样品之间的相互作用现象，得到图像和各种表征参数，从而实现对样品微观结构的观察和分析。

SEM的工作原理是将样品置于真空条件下，利用电子枪产生高能电子束，以扇形或螺旋形的方式扫描在样品表面，当电子束与样品相互作用时，部分电子进入样品表面产生的电子云，将原本在电子束路径上不可见的电子转化为可见的信号。

这种信号包括二次电子（Secondary Electrons, SE）和反射电子（Backscattered Electrons, BSE）两种，二次电子主要来自于样品表面物质的元素分布和拓扑结构，反射电子则主要来自于电子束与原子核的碰撞反射。

通过收集、放大和检测这些反射电子，就可以获取样品的电子图像。

SEM与传统的光学显微技术相比，具有以下优点：1.高分辨率：SEM的分辨率可达到亚纳米级别，能够观察到更小的细节和粒子。

2.能够观察非导电材料：相对于传统的透射电镜，SEM可以直接观察非导电材料，不需要特殊的样品制备。

3.大深度焦距：SEM具有较大的深度焦距，可以获得更清晰的三维像。

4.显示能力强：SEM可以生成高对比度的图像，并且具有较强的深度感。

5.多功能性：SEM除了观察样品表面形貌外，还可以进行成分分析、晶体结构分析、导电性测量等多种功能。

SEM主要应用于材料研究、生物医学、纳米科学等领域。

在材料研究中，SEM常用于观察材料的晶体形貌、断口形貌、金属表面的腐蚀和磨损等。

在纳米科学领域，SEM可以用于观察纳米材料的形貌和尺寸分布，同时还可以通过能谱分析技术，得到不同区域的元素组成。

在生物医学中，SEM可以观察细胞结构、病毒和细菌等微生物形态特征，对研究细胞生物学、病理学等具有重要意义。

为了更好地进行SEM分析，需要注意以下几个方面的问题：1.样品制备：样品要求具有一定的导电性，通常需要进行金属镀膜或者冷冻干燥等处理才能满足要求。

扫描电子显微镜(SEM)介绍(SEM)扫描电子显微镜的设计思想和工作原理，早在1935年便已被提出来了。

1942年，英国首先制成一台实验室用的扫描电镜，但由于成像的分辨率很差，照相时间太长，所以实用价值不大。

经过各国科学工作者的努力，尤其是随着电子工业技术水平的不断发展，到1956年开始生产商品扫描电镜。

近数十年来，扫描电镜已广泛地应用在生物学、医学、冶金学等学科的领域中，促进了各有关学科的发展。

目录扫描电镜的特点扫描电镜的结构工作原理扫描电镜的特点和光学显微镜及透射电镜相比，扫描电镜SEM（Scanning Electron Microscope）具有以下特点：(一) 能够直接观察样品表面的结构，样品的尺寸可大至120mm×80mm×50mm。

(二) 样品制备过程简单，不用切成薄片。

(三) 样品可以在样品室中作三度空间的平移和旋转，因此，可以从各种角度对样品进行观察。

(四) 景深大，图象富有立体感。

扫描电镜的景深较光学显微镜大几百倍，比透射电镜大几十倍。

(五) 图象的放大范围广，分辨率也比较高。

可放大十几倍到几十万倍，它基本上包括了从放大镜、光学显微镜直到透射电镜的放大范围。

分辨率介于光学显微镜与透射电镜之间，可达3nm。

(六) 电子束对样品的损伤与污染程度较小。

(七) 在观察形貌的同时，还可利用从样品发出的其他信号作微区成分分析。

扫描电镜的结构1．镜筒镜筒包括电子枪、聚光镜、物镜及扫描系统。

其作用是产生很细的电子束(直径约几个nm)，并且使该电子束在样品表面扫描，同时激发出各种信号。

2．电子信号的收集与处理系统在样品室中，扫描电子束与样品发生相互作用后产生多种信号，其中包括二次电子、背散射电子、X射线、吸收电子、俄歇(Auger)电子等。

在上述信号中，最主要的是二次电子，它是被入射电子所激发出来的样品原子中的外层电子，产生于样品表面以下几nm至几十nm的区域，其产生率主要取决于样品的形貌和成分。

SEM扫描电镜工作原理简述SEM（Scanning Electron Microscope）是一种常用的扫描电子显微镜，它通过扫描表面并通过电子束与样品相互作用来获得图像。

SEM是一种非接触式的显微镜，具有高分辨率和大深度的优点，能够提供有关样品表面的详细信息。

在本文中，我将简述SEM扫描电镜的工作原理。

SEM主要由三个主要部分组成：电子光源、样品和检测器。

电子光源产生高能电子束，样品处于真空室中，而检测器则负责捕捉与样品相互作用后形成的电子信号。

SEM的工作原理涉及到两种主要的相互作用：次级电子发射和背散射电子发射。

当电子束轰击样品时，样品会发射出次级电子和背散射电子。

次级电子是从样品表面散射出来的低能电子，它们携带有关样品表面形貌和性质的信息；而背散射电子是高能电子在不同元素之间散射过程中发射出的电子，它们携带有关样品的组成和结构信息。

SEM通过控制电子束的位置和扫描样品表面来获取图像。

电子束从电子光源发出，经过聚焦系统后聚焦到一个细小的射线，然后通过不断扫描样品表面并收集与样品相互作用后产生的次级电子和背散射电子。

检测器将这些电子信号转化为电压信号，然后通过信号处理和放大系统转换为图像。

为了实现高分辨率的图像，SEM使用了最新的电子光学系统和探测器技术。

聚焦系统包括透镜和电子光阑，用于控制电子束的直径和聚焦点。

探测器通常使用多种类型，包括二极管式电子式子显微镜（SE）检测器和四能量散射电子探测器（BSE）等。

SE探测器用于检测次级电子，提供样品的形貌信息；而BSE探测器用于检测背散射电子，提供有关样品的组成信息。

SEM具有许多应用领域，包括材料科学、生物学、电子学和纳米技术等。

在材料科学领域，SEM可用于分析材料的微观结构、形貌和颗粒分布。

在生物学领域，SEM可以观察生物组织和细胞的形态和结构。

在电子学领域，SEM可用于研究微电子元器件的形貌和性能。

在纳米技术领域，SEM可以用来研究纳米材料和纳米结构。

扫描电镜介绍范文扫描电子显微镜（Scanning Electron Microscope, SEM）是一种常用的高分辨率成像工具，可以在微观范围内观察样品的表面形貌和显微结构。

相比传统的光学显微镜，扫描电子显微镜具有更高的分辨率和更大的深度信息。

扫描电子显微镜的工作原理是利用电子束对样品表面进行扫描，通过探针电子显微镜和信号探测系统获取样品表面的信号，从而得到高分辨率的图像。

扫描电子显微镜由四个主要部分组成：电子枪、透镜系统、扫描系统和探测系统。

电子枪是扫描电子显微镜的核心部件，它产生高能电子束。

电子枪中的热阴极产生电子，然后通过加速极加速到很高的速度。

这些高能电子束经过聚焦系统进行聚焦，并通过调节电压和电流来控制电子束的强度和直径。

透镜系统通过控制电子束的聚焦和形状，将电子束聚焦在样品表面上。

透镜系统中包括电子透镜和扫描线圈，通过调整透镜的电压和扫描线圈的电流，可以控制电子束的聚焦和扫描范围。

扫描系统用于控制电子束在样品表面上的扫描。

它通过改变扫描线圈的电流，控制电子束的位置和速度。

扫描系统可以按照一定的模式（如线性、环形或斜线）扫描样品表面，以获取更全面的信息。

探测系统用于收集和转换电子束与样品交互作用的信号。

常见的探测器包括二次电子和反射电子探测器。

二次电子探测器用于检测电子束与样品表面的相互作用，生成成像信号。

反射电子探测器检测电子束中被样品散射的电子，可以提供更多的表面和成分信息。

扫描电子显微镜的工作原理是通过扫描电子束，获取样品表面反射或二次电子的强度和分布信息，然后通过信号处理和数据分析，生成高分辨率的图像。

扫描电子显微镜的分辨率通常可以达到纳米级别，可以观察到微观结构和表面形貌。

扫描电子显微镜的应用非常广泛。

在材料科学领域，它可以用于研究材料的晶体结构、表面形貌和成分分析。

在生物科学领域，它可以用于观察细胞和组织的微观结构。

在地质学和环境科学领域，它可以用于研究岩石和土壤的粒度和成分。

简述扫描电镜观察表面形貌的基本原理扫描电镜观察表面形貌的基本原理扫描电子显微镜（Scanning Electron Microscope，简称SEM）是一种常用的高分辨率显微镜，它利用电子束与样品表面相互作用产生的信号来获取样品的形貌信息。

通过扫描电镜，我们可以观察到微观世界中的细小细节，从而深入了解物质的组成和性质。

电子束对样品的扫描•电子束发射：扫描电镜使用电子束替代了传统显微镜中的光束。

电子束可以通过电子枪产生，由加速电压加速后射到样品表面。

•扫描方式：电子束以一定的模式在样品表面扫描，可以是逐行扫描或者逐点扫描。

扫描电镜通过调节扫描系统的参数，控制电子束的位置和轨迹。

信号的检测与处理•次级电子信号：当电子束与样品表面相互作用时，次级电子会在表面产生。

这些次级电子信号可以被收集并转化为图像。

•回散电子信号：回散电子是指被电子束碰撞后发生散射的电子。

通过探测回散电子的能量和角度，可以获取更多关于样品表面的信息。

•信号放大与转化：扫描电镜中的探测器会收集并放大次级电子和回散电子信号。

通过电子光学系统将信号转化为电信号，进而处理和生成图像。

形貌重建与图像生成•信号处理：电子信号经过放大和转化后，可用来生成扫描图像。

信号处理包括滤波、放大和数字化等操作。

•扫描图像重建：通过控制电子束的位置和强度，扫描电镜可以逐渐扫描样品表面不同位置的信号。

这些信号通过图像处理算法进行重建，生成高分辨率的图像。

•图像显示：重建后的图像可以通过计算机显示出来，供观察和分析。

应用与发展•表面形貌观察：扫描电镜广泛应用于物质、生物、材料科学等领域。

它可以帮助我们观察微小的表面细节，研究材料的形貌特征。

•成像技术发展：随着技术的进步，扫描电镜的分辨率和功能不断提高。

如今的扫描电镜已经能够实现纳米级的高分辨率观察，并且具备能谱分析、取样和显微操作等功能。

通过扫描电镜的应用，我们可以更全面地了解物质的表面形貌，从而推动科学研究和技术创新的发展。

扫描电镜简介电子源发射的电子束经过电磁透镜的电子光学通路聚焦，电子源的直径被缩小到纳米尺度的电子束斑，与显示器扫描同步的电子光学镜筒中的扫描线圈控制电子束，在样品表面一定微小区域内，逐点逐行扫描。

电子束与样品相互作用，从样品中发射的具有成像反差的信号，由一个适当的图像探测器逐点收集，并将信号经过前置放大器和视频放大器,用调制解调电路调制显示器上相对应显示像素的亮度，形成我们人类观察习惯的，反映样品二维形貌的图像或者其他可以理解的反差机制图像。

由于图像显示器的像素尺寸远远大于电子束斑尺寸，(0.1mm/1nm=100,000倍)而且显示器的像素尺寸小于等于人类肉眼通常的分辨率，这样显示器上的图像相当于把样品上相应的微小区域进行了放大。

通过调节扫描线圈偏转磁场，可以控制电子束在样品表面扫描区域的大小，理论上扫描区域可以无限小，但可以显示的图像有效放大倍数的限度是扫描电镜分辨率的限度。

模拟图像扫描系统：样品上每个像素模拟信号直接调制阴极射线管对应显示像素的亮度，由于生成一幅高质量图像一般需要数秒或者数十秒/帧，所以模拟电镜使用慢余辉显像管终端显示一幅活图像，为了便于在显像管上观察图像，需要暗室，操作者可按照一定规程调整仪器参数，如图像聚焦，移动样品台搜索感兴趣区域，调节放大倍数，亮度对比度，消象散等从而获得最佳的图像质量。

模拟图像输出采用高分辨照相管，用单反相机直接逐点记录在胶片上，然后冲洗相片。

自1985年以来，模拟图像电镜已经被数字电镜取代。

数字图像扫描系统：样品上每个像素发出的成像信号，被图像探测器探测器后，经过前置放大器，和视频放大器放大，直接进行信号数字化，然后存储在图像采集卡的帧存器，形成数字图像数据，图像数据可被电镜操作软件读取，操作者在图形交互界面(GUI)上对图像进行调整控制，并把调整好的数字图像存储在计算机中硬盘中。

模拟控制是控制信号不经过计算机软件,直接由操作台按键旋钮等对执行机构进行控制,属于人工手动控制,控制精度由操作者观察仪表盘的变化决定.例如高压电源,扫描线圈,探测器电源,电子枪控制，磁透镜控制,样品台的运动控制等等。
