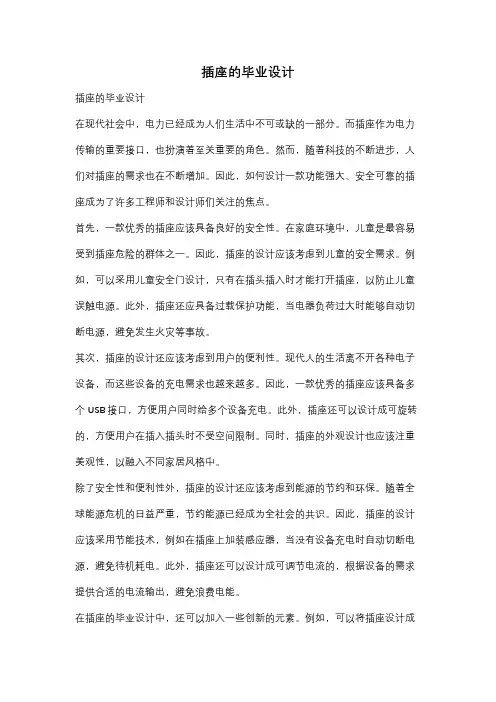

插座的毕业设计插座的毕业设计在现代社会中，电力已经成为人们生活中不可或缺的一部分。
而插座作为电力传输的重要接口，也扮演着至关重要的角色。
然而，随着科技的不断进步，人们对插座的需求也在不断增加。
因此，如何设计一款功能强大、安全可靠的插座成为了许多工程师和设计师们关注的焦点。
首先，一款优秀的插座应该具备良好的安全性。
在家庭环境中，儿童是最容易受到插座危险的群体之一。
因此，插座的设计应该考虑到儿童的安全需求。
例如，可以采用儿童安全门设计，只有在插头插入时才能打开插座，以防止儿童误触电源。
此外，插座还应具备过载保护功能，当电器负荷过大时能够自动切断电源，避免发生火灾等事故。
其次，插座的设计还应该考虑到用户的便利性。
现代人的生活离不开各种电子设备，而这些设备的充电需求也越来越多。
因此，一款优秀的插座应该具备多个USB接口，方便用户同时给多个设备充电。
此外，插座还可以设计成可旋转的，方便用户在插入插头时不受空间限制。
同时，插座的外观设计也应该注重美观性，以融入不同家居风格中。
除了安全性和便利性外，插座的设计还应该考虑到能源的节约和环保。
随着全球能源危机的日益严重，节约能源已经成为全社会的共识。
因此，插座的设计应该采用节能技术，例如在插座上加装感应器，当没有设备充电时自动切断电源，避免待机耗电。
此外，插座还可以设计成可调节电流的，根据设备的需求提供合适的电流输出，避免浪费电能。
在插座的毕业设计中，还可以加入一些创新的元素。
例如，可以将插座设计成智能化的，通过与手机等设备的连接，实现远程控制和定时开关功能。
这样，用户可以通过手机APP随时随地控制插座的开关，提高生活的便利性。
此外，插座还可以加入无线充电功能，让用户无需使用充电器线缆，只需将设备放在插座上即可实现充电，提升用户的使用体验。
综上所述，插座的毕业设计应该考虑到安全性、便利性、节能环保以及创新性等方面。
通过合理的设计和技术应用，可以打造出一款功能强大、安全可靠的插座，满足人们不断增长的电力需求。
关注插座开关插座要美观更要安全范文一、背景介绍插座开关插座是家居生活中必不可少的电器配件，负责连接电源和电器设备，起到供电和开关控制的作用。
然而，在日常生活中，很多人往往只关注插座和开关的功能性能，而忽视了美观和安全这两个重要的方面。
本文将围绕插座开关插座的美观和安全问题展开讨论，以期提高人们对于插座开关插座的重视程度。
二、美观问题1.外观设计插座开关插座的外观设计是影响美观的重要因素。
传统的插座开关插座设计单调且缺乏创新，往往与室内装修风格不协调，给人一种不舒适的感觉。
因此，在选择插座开关插座时，应该考虑设计简洁、线条流畅的产品，以提升整体装修效果。
2.颜色搭配颜色搭配也是影响美观的重要因素。
插座开关插座的颜色应与墙壁、地板等室内元素相搭配，形成和谐统一的色彩效果。
如在浅色墙面上，选择浅色或者中性色调的插座开关插座，能增加整体空间的明亮感和温馨感。
三、安全问题1.材质选择插座开关插座的材质对于安全性有着重要影响。
优质的插座开关插座应采用耐火材料制作，具有较高的阻燃性能，能在电气事故中起到有效的阻隔和隔离作用，减少火灾风险。
此外，材质还应具有良好的耐磨性和耐腐蚀性，以保证长期使用不会出现外露金属，刺伤人体。
2.电气安全电气安全是插座开关插座最重要的安全方面。
首先，在购买插座开关插座时应选择正规品牌和有质量认证的产品，以确保产品符合相关安全标准。
其次，插座开关插座的设计和制造工艺也应合乎规范，确保电气部分的安全性能，如接线可靠、不易发生短路、漏电等现象。
另外，插座开关插座的安装和维护也需要规范操作，遵循电工安装规范，减少使用过程中的安全隐患。
3.防触电保护防触电保护是插座开关插座提供给用户的重要保障。
现代插座开关插座多采用防触电设计，包括插孔设有保护门、防触电保护器等。
这样的设计能够避免人体误触电器部件，最大程度地保护用户的生命安全。
同时，在使用过程中，用户也应注意将插头插入插孔时施加适当力量，确保牢固连接并避免松动导致电路失效。

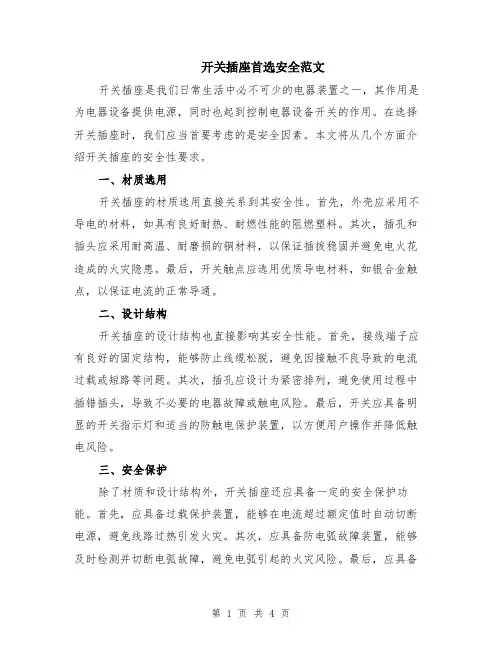

开关插座首选安全范文开关插座是我们日常生活中必不可少的电器装置之一，其作用是为电器设备提供电源，同时也起到控制电器设备开关的作用。
在选择开关插座时，我们应当首要考虑的是安全因素。
本文将从几个方面介绍开关插座的安全性要求。
一、材质选用开关插座的材质选用直接关系到其安全性。
首先，外壳应采用不导电的材料，如具有良好耐热、耐燃性能的阻燃塑料。
其次，插孔和插头应采用耐高温、耐磨损的铜材料，以保证插拔稳固并避免电火花造成的火灾隐患。
最后，开关触点应选用优质导电材料，如银合金触点，以保证电流的正常导通。
二、设计结构开关插座的设计结构也直接影响其安全性能。
首先，接线端子应有良好的固定结构，能够防止线缆松脱，避免因接触不良导致的电流过载或短路等问题。
其次，插孔应设计为紧密排列，避免使用过程中插错插头，导致不必要的电器故障或触电风险。
最后，开关应具备明显的开关指示灯和适当的防触电保护装置，以方便用户操作并降低触电风险。
三、安全保护除了材质和设计结构外，开关插座还应具备一定的安全保护功能。
首先，应具备过载保护装置，能够在电流超过额定值时自动切断电源，避免线路过热引发火灾。
其次，应具备防电弧故障装置，能够及时检测并切断电弧故障，避免电弧引起的火灾风险。
最后，应具备漏电保护功能，能够在电器发生漏电时及时切断电源，防止触电事故的发生。
四、安装要求开关插座的安全性还与正确的安装使用有关。
首先，应选择专业的电工进行安装，确保接线可靠、接地正确。
其次，应注意避免将插座安装在易受潮湿影响的地方，以免导致线路短路或触电。
最后，使用过程中应保持开关插座的清洁，并定期进行检查，如发现线缆老化、插座松动等问题应及时更换或修复。
综上所述，我们在选择开关插座时应首先考虑其安全性能。
在选购时要注意材质的选用，设计结构的合理性，安全保护功能的具备以及正确的安装和使用。
只有在充分保证安全的前提下，我们才能安心使用开关插座，避免发生火灾和触电等危险情况，保障家庭的安全和健康。

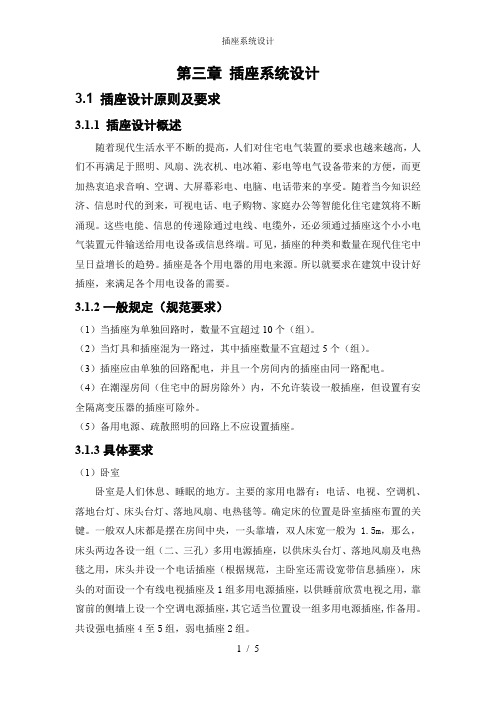

第三章插座系统设计3.1 插座设计原则及要求3.1.1 插座设计概述随着现代生活水平不断的提高，人们对住宅电气装置的要求也越来越高，人们不再满足于照明、风扇、洗衣机、电冰箱、彩电等电气设备带来的方便，而更加热衷追求音响、空调、大屏幕彩电、电脑、电话带来的享受。
随着当今知识经济、信息时代的到来，可视电话、电子购物、家庭办公等智能化住宅建筑将不断涌现。
这些电能、信息的传递除通过电线、电缆外，还必须通过插座这个小小电气装置元件输送给用电设备或信息终端。
可见，插座的种类和数量在现代住宅中呈日益增长的趋势。
插座是各个用电器的用电来源。
所以就要求在建筑中设计好插座，来满足各个用电设备的需要。
3.1.2一般规定（规范要求）（1）当插座为单独回路时，数量不宜超过10个（组）。
（2）当灯具和插座混为一路过，其中插座数量不宜超过5个（组）。
（3）插座应由单独的回路配电，并且一个房间内的插座由同一路配电。
（4）在潮湿房间（住宅中的厨房除外）内，不允许装设一般插座，但设置有安全隔离变压器的插座可除外。
（5）备用电源、疏散照明的回路上不应设置插座。
3.1.3具体要求（1）卧室卧室是人们休息、睡眠的地方。
主要的家用电器有：电话、电视、空调机、落地台灯、床头台灯、落地风扇、电热毯等。
确定床的位置是卧室插座布置的关键。
一般双人床都是摆在房间中央，一头靠墙，双人床宽一般为 1.5m，那么，床头两边各设一组（二、三孔）多用电源插座，以供床头台灯、落地风扇及电热毯之用，床头并设一个电话插座（根据规范，主卧室还需设宽带信息插座），床头的对面设一个有线电视插座及1组多用电源插座，以供睡前欣赏电视之用，靠窗前的侧墙上设一个空调电源插座，其它适当位置设一组多用电源插座,作备用。
共设强电插座4至5组，弱电插座2组。
（2）客厅客厅是人们会客、看电视、唱卡拉OK，起居活动的中心，主要的家用电器有音响（音箱、DVD机、功放机）、空调、电暖炉、落地台灯、宽带、电话、电视。

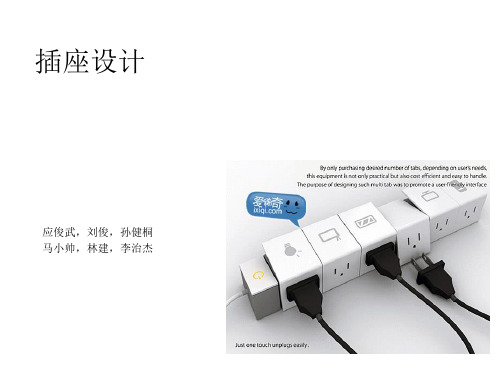

插座设计
应俊武，刘俊，孙健桐马小帅，林建，李治杰
关于插座的几点可以改进的地方
•安全性
•节能性
•装饰性
•由于电线过短或过长带来的麻烦问题
•不合理的插口设计
•其他
安全性•插座因为直接和电联
系，因此插座的安全
至关重要
节能性
不见得所有人在用完电
器之后都是会随手关
的，尤其是电视，空
调之类的一些电器，
而现在就可以从这入
手
装饰性
•现在的消费者已经不
只只满足于产品功能，
他们不会买那些破坏
他们居室整体环境的
产品
由于电线过短或过长带来的麻烦问题
是不是有时候电线过短
过长都会给你造成很
大的困扰
不合理的插口设计•有时候插口虽然很多，
但其实插不下几个，
而且会造成插线板体
积过大造成不便
其他
大学生插座设计目标人群：在校大学生
大学生的需求分析
•插座便携带性，体积小
•长和笔记本电脑一起使用
•需要的插口不用多，2-3即可•美观
市场分析
•大学生所处市场环境相当简单，一般大学生购买的途径会在网上和学校超市，而像插座这类小东西一般不会从网上购买，所以先把竞争对手锁定在学校超市内的插座，价格一般在10—20之间。

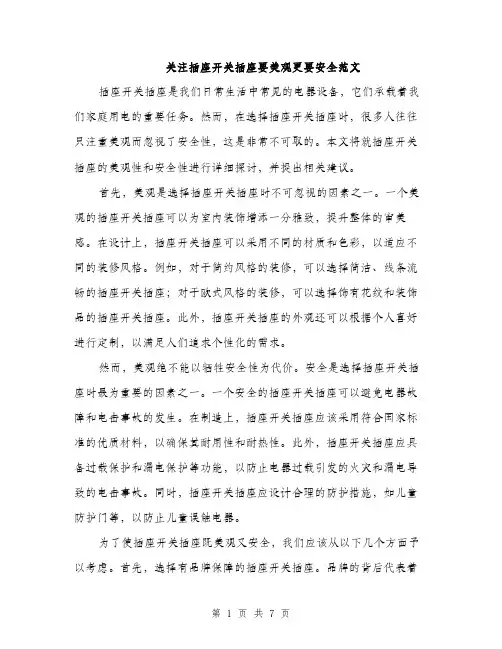

关注插座开关插座要美观更要安全范文插座开关插座是我们日常生活中常见的电器设备，它们承载着我们家庭用电的重要任务。
然而，在选择插座开关插座时，很多人往往只注重美观而忽视了安全性，这是非常不可取的。
本文将就插座开关插座的美观性和安全性进行详细探讨，并提出相关建议。
首先，美观是选择插座开关插座时不可忽视的因素之一。
一个美观的插座开关插座可以为室内装饰增添一分雅致，提升整体的审美感。
在设计上，插座开关插座可以采用不同的材质和色彩，以适应不同的装修风格。
例如，对于简约风格的装修，可以选择简洁、线条流畅的插座开关插座；对于欧式风格的装修，可以选择饰有花纹和装饰品的插座开关插座。
此外，插座开关插座的外观还可以根据个人喜好进行定制，以满足人们追求个性化的需求。
然而，美观绝不能以牺牲安全性为代价。
安全是选择插座开关插座时最为重要的因素之一。
一个安全的插座开关插座可以避免电器故障和电击事故的发生。
在制造上，插座开关插座应该采用符合国家标准的优质材料，以确保其耐用性和耐热性。
此外，插座开关插座应具备过载保护和漏电保护等功能，以防止电器过载引发的火灾和漏电导致的电击事故。
同时，插座开关插座应设计合理的防护措施，如儿童防护门等，以防止儿童误触电器。
为了使插座开关插座既美观又安全，我们应该从以下几个方面予以考虑。
首先，选择有品牌保障的插座开关插座。
品牌的背后代表着一系列的质量保证和技术支持，可以更好地确保插座开关插座的安全性。
其次，我们可以选择带有认证标志的插座开关插座。
例如，国家认证中心颁发的CCC认证标志可以证明插座开关插座符合国家的安全标准。
此外，我们还可以参考其他用户的评价和使用经验，选择口碑较好的插座开关插座品牌和产品。
除此之外，我们还可以采取以下几个措施，来提高插座开关插座的美观性和安全性。
首先，合理规划插座和开关的布局。
例如，在布置电器的地方更多地设置插座，以方便使用。
同时，应避免将插座设置在易受潮湿的地方，以免发生电器短路。
毕业设计智能插座智能插座：引领未来的电力革命近年来，随着科技的不断进步和人们对便利生活的追求，智能家居产品逐渐成为大众关注的焦点。
而其中一款备受瞩目的产品便是智能插座。
作为一种能够通过智能手机或其他智能设备控制电器开关的装置，智能插座在提升生活品质、节能环保等方面具备巨大潜力。
本文将深入探讨智能插座的原理、应用以及对未来的影响。
智能插座的原理可以简单概括为“智能化+电力控制”。
通过与智能设备连接，智能插座可以通过无线网络实现与用户的互动。
用户可以通过手机App或语音控制等方式，随时随地对插在智能插座上的电器进行开关控制，甚至可以设定定时开关、计量用电量等功能。
这种智能化的电力控制不仅提高了生活的便利性，还有助于节约能源和保护环境。
智能插座的应用范围非常广泛。
首先，它可以应用于家庭环境中。
在家庭中，智能插座可以方便地控制电视、空调、灯光等电器设备的开关，让用户在外出时可以随时随地关闭未关闭的电器，不仅提高了家庭的安全性，还能够节约能源。
其次，智能插座还可以应用于办公场所。
在办公室中，智能插座可以实现对电脑、打印机等设备的远程控制，方便员工在离开时关闭电器，避免长时间待机浪费电能。
此外，智能插座还可以应用于公共场所，如酒店、商场等，为用户提供更加便利的用电体验。
智能插座的普及将对未来的生活产生重要影响。
首先，智能插座的普及将推动家庭智能化的进程。
随着智能插座的应用，越来越多的家庭将引入智能家居系统，实现对家中电器的远程控制。
这将使得生活更加便利，提高家庭的安全性和舒适度。
其次，智能插座的普及也将推动能源的节约和环保。
通过智能插座的定时开关、计量用电等功能，用户可以更加直观地了解自己的用电情况，并采取相应的措施来节约能源。
这对于缓解能源紧张和减少环境污染具有积极意义。
最后，智能插座的普及还将促进智能设备的发展。
智能插座作为与智能设备连接的关键环节，其发展将推动智能设备的应用和创新，进一步提升人们的生活品质。
插座设计方案一、引言插座是现代生活中不可或缺的设备，用于连接电器设备与电源之间的重要接口。
近年来，随着科技的发展和人们对生活品质的要求不断提高，插座的设计也在不断创新。
本文将探讨如何设计一种功能强大、安全可靠的插座，提供更好的用户体验。
二、功能需求1. 多功能插座：插座应具备多种不同功率和规格的电源插孔，以适应不同类型的电器设备，如家用电器、办公设备等。
同时，插座还应配备USB接口，方便用户同时充电手机、平板电脑等移动设备。
2. 安全保护：为了确保用户的安全，插座应具备防过流、过载、短路等保护功能，当电流超过额定范围时能自动断电，以防止电器设备受损或引发火灾。
3. 隐蔽布线：插座设计应考虑到美观与实用，应该能够实现隐蔽布线，避免线缆凌乱，使整个电源线布局看起来整洁、清爽。
4. 可拆卸设计：插座应具备可拆卸设计，方便用户更换插座面板，并支持不同地区的插头规格，提高国际通用性。
5. 节能环保：插座应具备自动断电功能，当设备充电完成后能自动切断电源，以避免不必要的能源浪费。
三、设计方案1. 多功能插座：设计一个具有不同功率和规格的电源插孔的插座，可满足不同用户对电器设备的需求。
在插座上配备USB接口，方便用户充电移动设备。
2. 安全保护：插座应配备电流过载保护开关，当电流超过额定范围时能自动断电。
同时，插座还应配备过热保护装置，在发生短路等故障时能及时切断电源。
3. 隐蔽布线：设计一个整洁的电源线布局，插座与电源线之间采用隐蔽布线设计，使整个布局显得干净、整齐。
4. 可拆卸设计：插座面板采用可拆卸设计，方便用户更换插座面板，并支持不同地区的插头规格，提高国际通用性。
5. 节能环保：插座应配备自动断电装置，当设备充电完成后能自动切断电源，以节约能源，降低碳排放。
四、实施步骤1. 设计插座外观和规格，确定插座面板材料和颜色，确保与现有家居装修风格相适应。
2. 研发多功能插座，包括不同功率和规格的电源插孔，以及USB接口。
Xinjiang Institute of Engineering安全人机工程学课程论文论文题目插座设计系（部）机械工程系学科专业机械制造及其自动化班级错误!未指定书签。
姓名张国福学号 2012231461 指导教师金葵二〇一五年十二月三日目录摘要： (1)第1章前言......................................................................................错误!未定义书签。
1.1 插座设计原则及要求 (1)1.1.1插座一般规定（规范要求 (1)1.1.2具体要求 (1)2.1插座的接线方式 (4)3.1插座设计 (5)总结 (6)参考文献 (6)插座的设计摘要：随着现代生活水平不断的提高，人们对住宅电气装置的要求也越来越高，人们不再满足于照明、风扇、洗衣机、电冰箱、彩电等电气设备带来的方便，而更加热衷追求音响、空调、大屏幕彩电、电脑、电话带来的享受。
随着当今知识经济、信息时代的到来，可视电话、电子购物、家庭办公等智能化住宅建筑将不断涌现。
这些电能、信息的传递除通过电线、电缆外，还必须通过插座这个小小电气装置元件输送给用电设备或信息终端。
可见，插座的种类和数量在现代住宅中呈日益增长的趋势。
插座是各个用电器的用电来源。
所以就要求在建筑中设计好插座，来满足各个用电设备的需要。
关键字：电源插座设置数量选用布置供电回路前言：电源插座是为家用电器提供电源接口的电气设备，也是住宅电气设计中使用较多的电气附件，它与人们生活有着十密切的关系。
现在居民搬进新居后，普遍反映电源插座数量太少，使用极不方便，造成住户私拉乱接电源线和加装插座接线板，常常引起人身电击和电气火灾事故，给人身财产安全带来重大隐患。
所以，电源插座的设计也是评价住宅电气设计的重要依据。
1.1 插座设计原则及要求1.1.1插座一般规定（规范要求）（1）当插座为单独回路时，数量不宜超过10个（组）。
（2）当灯具和插座混为一路过，其中插座数量不宜超过5个（组）。
（3）插座应由单独的回路配电，并且一个房间内的插座由同一路配电。
（4）在潮湿房间（住宅中的厨房除外）内，不允许装设一般插座，但设置有安全隔离变压器的插座可除外。
（5）备用电源、疏散照明的回路上不应设置插座。
1.1.2具体要求（1）卧室卧室是人们休息、睡眠的地方。
主要的家用电器有：电话、电视、空调机、落地台灯、床头台灯、落地风扇、电热毯等。
确定床的位置是卧室插座布置的关键。
一般双人床都是摆在房间中央，一头靠墙，双人床宽一般为 1.5m，那么，床头两边各设一组（二、三孔）多用电源插座，以供床头台灯、落地风扇及电热毯之用，床头并设一个电话插座（根据规范，主卧室还需设宽带信息插座），床头的对面设一个有线电视插座及1组多用电源插座，以供睡前欣赏电视之用，靠窗前的侧墙上设一个空调电源插座，其它适当位置设一组多用电源插座,作备用。
共设强电插座4至5组，弱电插座2组。
（2）客厅客厅是人们会客、看电视、唱卡拉OK，起居活动的中心，主要的家用电器有音响（音箱、DVD机、功放机）、空调、电暖炉、落地台灯、宽带、电话、电视。
从这些家用电器的使用情况来看，可以发现弱电（有线电视插座、电话与宽带信息插座）插座位置一确定，强电（电源）多用插座至少4组就相应确定。
强电与弱电插座的水平距离以大于0.5m为宜，如果距离太近，强电对弱电信号产生电磁干扰，影响收看效果。
彩电、音响是必须摆在一起的，彩电既需要有线电视信号插座，也需要电源插座。
彩电、音响都是两孔插头，共需要2组（每组2个二孔）插座。
电脑和打印机、传真机一起布置（电脑、打印机、传真机本应放在书房，但考虑目前大部分住宅没有书房，只好放在客厅），又需要2组多用插座（二、三孔插座）。
这样就形成了一个以弱电插座为中心，两边水平距离至少为0.5m 的各2组多用插座的形式。
彩电、音响、电脑、打印机、传真机布置在一起总长度3m左右，即使家庭现在还没有打印机、传真机，其总长度也有2m左右。
足以占去客厅中的一面墙，是客厅中最主要的部分。
因此，在住宅电气设计中，尽管建筑平面的客厅是多种形式的，但我们只要细心体会家具及上述家用电器的布置，抓住客厅中一面主要墙，然后按此方法进行设计，客厅中的主要问题就解决了，其它的问题也就迎刃而解。
彩电、音响的对面墙必然是沙发、茶几，在此部位需设一个电话插座，1组电源多用插座（用于落地台灯、电暖炉）。
然后再根据建筑平面图及空调机管道安装方便等因素，确定空调机插座的位置。
客厅其它墙上，视情况而定布置1至2个多用插座，作为备用。
综上所述，我认为在现代住宅客厅中，强电插座需要6至8组，弱电插座需要至少3组，才能满足人们生活的需求。
住户在卧室装修中，用装饰板搞墙裙的比较少，故建议空调电源插座底边距地为1.8m，其余强、弱电插座底边距地0.3m。
空调机电源选用10A三孔插座，其余选用10A二、三孔多用插（3）卫生间《民用建筑电气设计规范》规定：澡盆和淋浴盆的安全保护要求，仅限于三级及以上的旅(宾)馆、高级住宅和公寓以及商业性浴池等场所。
一般旅馆和住宅的上述场所可参照有关条款，采取适当的保护措施。
①卫生间内插座应为防溅插座，且应组成一单独回路不应与其它插座混连。
如有两个卫生间，可将两个卫生间的插座合为一个回路。
②0、1及2区内严禁设置插座。
但是，当未采取安全超低压供电及其用电器具时，在0区内，只允许采用专用于澡盆的电器；在1区内，只可装设水加热器；在2区内，只可装设水加热器及Ⅱ级照明器，或将Ⅰ级灯具的外露可导电部分应可靠接地。
③有浴池的卫生间内需要设置美容或刮须插座时，除只允许在防护区3区内装设外。
洗衣机专用插座宜距地不低于1.8m处安装，并应选用带开关的插座。
卫生间内排风机及美容（或热水器）用电源插座应在潮湿场所等级分类中三区以外安装。
距地高度宜不低于 1.8m，插座上带有开关，并用防溅型插座。
④辅助等电位联结必须将0、1、2及3区内所有装置外可导电部分，与这些区内的外露可导电部分的保护线及所有插座的PE线连接起来，并经过总接地端子与接地装置相连。
⑤在排风道旁（如有外窗应在窗旁）预留排气扇接线盒，因排风道一般在淋浴区或澡盆附近，所以接线盒应距地2.25m以上设置。
距淋浴区或澡盆外沿0.6m 外预留电热水器插座和洁身器插座。
⑥视住宅档次或应业主要求，还可在盥洗盆附近设置胡须刀插座及电动牙刷或带隔离变压器的插座[3]。
（4）厨房厨房是人们制作饭菜的地方，家用电器比较多。
主要有冰箱、电饭煲、排气扇、消毒柜、电热水器、电烤箱、微波炉、洗碗机、壁挂式电话机等。
根据建筑厨房布置大样图，确定污水池、炉台及切菜台的位置。
在炉台侧面布置一组多用插座，供排气扇用，在切菜台上方及其它位置均匀布置7组三孔插座。
厨房插座要选用带开关的防溅保护型插座，容量均为10A。
考虑到方便厨房中人接听电话，厨房门边可布置电话插座一个，以上插座底边距地均为1.4m。
（5）餐厅餐厅是人们吃饭的地方，家用电器很少，冬天有电火锅，夏天有落地风扇等，沿墙均匀布置2组（二、三孔）多用插座即可，安装高度底边距地0.3m，容量为10A。
装一个电话插座，安装高度底边距地1.4m。
2.1插座的接线方式（1）暗装插座接线时，应仔细地辨认识别盒内分色导线，红、绿、黄为火线，白色为零线，黄绿线为PE（保护接地）线。
（2）正确的与插座进行连接。
插座接线时应面对插座。
①相双孔插座在垂直排列时，上孔接相线，下孔接零线。
水平排列时，右孔接相线，左孔接零线。
②插座接线时，单相三孔插座，上孔接保护接地（零）线，右孔接相线，左孔接工作零线。
③安装三相四孔插座，保护接地（PE）线应在正上方，下孔从左侧起分别接在L1、L2、L3相线上。
④带开关插座接线时，电源相线与开关的接线桩连接。
电源工作零线应与插座的接线桩相连。
（3）插座接线时，插座的接地（接零）端子，不应与工作零线直接连接。
插座双链及以上的插座接线时，相线、工作零线应分别与插孔接线桩并接或进行不断线整体套，不应进行串接。
插座进行不断线整体套接时，插空之间的套接线长度不应小于150mm。
（4）插座的接地线（零）线应采用铜芯导线，其截面不应小于相线的截面。
插座的接地（零）线应单独敷设，不应用工作零线兼做保护接地（或接零）线。
3.1插座设计表 2-1主要部位插座安排表说明：卫生间插座采用的是防溅水型安全插座；空调电源插座、普通插座与照明分设回路；厨房电源插座和卫生间电源插座设置独立回路；所有插座回路均设剩余电流保护器（动作电流≤30mA,动作时间不大于0.1s）；一般空调电源插座回路不设漏电保护；但当起居室较大时，考虑落地空调柜机时，该回路应设漏电保护，并设置低位0.3m插座。
户内照明、插座支路导线采用BV-4mm2 。
楼梯各处应急照明电源处应设置插座，以供应急照明蓄电池的充电。
以本住宅为例插座的设置位置及安装如下：卧室：床头墙壁设置2个底边距地0.3米的单相五孔插座。
其对应墙壁设置2个单相五孔孔的插座和一个空调插座，本户型卧室空调选用壁挂式，其插座底边距地2.0米。
两个卧室布局基本相同，插座布置亦相同。
厨房：分别设置两组防溅式带开关单相三孔的插座作为备用插座、排油烟机插座。
其中，备用插座距地1.2米，排油烟机插座距地2.0米。
餐厅：在一侧墙壁上设置2组防溅型冰箱插座，底边距地1.2米。
卫生间：设置两个插座，包括洗衣机和热水器插座，底边距地分别为 1.3米、2.3米，均为防溅型，其中洗衣机插座自带开关。
起居室：两面对应的墙壁共设置三组单相二、三孔的联体插座和一个空调插座。
客厅空调宜用柜式，其插座底边距地0.3米。
为保证美观及使用安全：所有插座回路采用BV-3x4-PC25-CC敷设，开关选用32D/20A/1P+N/30mA，PE线采用黄绿双色线，插座墙上0.3m暗装，1.8m以下的插座必须使用安全型插座。
总结：通过这次安全节能插座的研究与制作，我们深切地体会到了科学研究在日常生活中的重要作用，也使我们认识到了知识与创新的密切关系，学习到了一些科学的研究问题的方法。
我们将更加努力学习，留心观察身边的事物，勤于思考，勤于实践，发明、制作出更多更好的科技作品，为人们的生活提供方便。
我们相信，依靠智慧的大脑以及勤劳的双手定能为祖国的科技工作做出应有的成绩。
制作这次设计，让我深深感受到要制作一种产品一方面要靠自己的努力和对求知的欲望，来努力实现制作的完美性，我们学东西不仅靠课本还要对整个生活中的问题进行深入的研究。
另一方面还要在日常生活中对灵感的培养，还要加强对动手能力的锻炼。
感谢辅导老师给我设计中的指导。
参考文献1 人机工程设计.成都：西南交通大学出版社2 人体工程学.兰州：甘肃人民出版社3 安全人机工程学.北京：中国劳动出版社4 安全系统工程.北京：科技文献出版社-6-。
