开关插座安装技术交底

工程名称陈巴尔虎旗森林草原防火工作站及林业工作站业务用房附属设施工程规划2号楼交底日期年月日施工单位安徽省宿州市建筑安装工程总公司分项工程名称灯具、开关、插座安装交底提要灯具、开关、插座安装分项工程技术交底交底内容：4)对开关、插座、接线盒及其面板等塑料绝缘材料阻燃性能有异议时，按批抽样送有资质的试验室检测。

塑料台板应具有足够的强度，且平整，无弯翘变形等现象，并有产品合格证书。

木台应完好，无劈裂，油漆完好无脱落。

胀管、木螺丝、螺栓、螺母、圈垫、灯头铁件、吊链、粘塑料带、黑胶布、金属膨胀螺栓、镀锌机螺丝等。

3机具准备：红铅笔、卷尺、线坠、程度尺、绝缘手套、高凳等。

2手锤、錾子、剥线钳、尖嘴钳、活扳子、电烙铁、电钻、万用表等。

1.4劳动力安排：根据工程的实际情况合理科学地安排劳动力。

1.5 作业条件：对灯具来说，在构造施工中做好预埋工作〔包括预埋螺栓、预下吊杆〕。

对灯具安装有影响的模板、脚手架已撤除，顶棚墙面的抹灰工作、室内装饰浆活及地面清理工作均已完毕。

墙面的浆活油漆及壁纸等内装修工作均已完成。

各种管路盒子已经敷设完毕，盒子收口平整。

线路的导线已穿完，并已做好绝缘摇测。

2.操作工艺：2.1 灯具安装的工艺流程：灯具检查：检查灯具是否符合安装场所的要求及灯内配线是否符合设计要求及有关规定，对于特殊灯具那么检查各种标志灯的指向是否正确；应急灯是否灵敏可靠；事故照明灯是否有特殊标志等。

携带式局部照明灯具用的导线宜采用橡套导线，接地或接零线应在同一护套内。

灯具安装：同一室内或场所成排安装的灯具，其中心线偏向不应大于5mm。

灯具固定应结实可靠。

每个灯具固定用的螺钉或螺栓不应少于2个；当绝缘台直径为75mm及以下时可采用1个审核人交底人承受交底人工程名称陈巴尔虎旗森林草原防火工作站及林业工作站业务用房附属设施工程规划2号楼交底日期年月日施工单位安徽省宿州市建筑安装工程总公司分项工程名称灯具、开关、插座安装交底提要灯具、开关、插座安装分项工程技术交底交底内容：螺钉或螺栓固定。

水电安装全套技术交底水电安装是建筑工程中的重要环节，其质量直接关系到建筑物的使用功能和安全性。

为了确保水电安装工程的顺利进行，现将全套技术交底内容详述如下。

一、施工准备1、技术准备施工前，施工人员应熟悉施工图纸，了解设计意图，明确各类水电设备的位置、规格、型号等技术参数。

同时，要进行技术交底，确保施工人员掌握施工工艺和质量标准。

2、材料准备根据施工图纸和施工进度计划，提前准备好所需的水电材料，如电线、电缆、管材、管件、配电箱、灯具、开关、插座等。

材料应符合国家标准和设计要求，并有质量合格证明文件。

3、工具准备准备好施工所需的工具，如电钻、电锤、电焊机、切割机、弯管器、试压泵等。

工具应性能良好，安全可靠。

4、现场准备施工现场应清理干净，保持道路畅通，具备良好的施工条件。

预留孔洞、预埋件应位置准确，符合设计要求。

二、管道安装1、给水管安装（1）给水管采用 PPR 管，热熔连接。

（2）管道安装前，应清除管内杂物，测量管段长度，进行断管。

断管应采用专用工具，切口应平齐。

（3）热熔连接时，应将管材和管件同时插入热熔器的模头中加热，加热时间应符合要求，达到规定时间后迅速将管材和管件拔出，无旋转地直线插入，使接头处形成均匀凸缘。

（4）管道安装应横平竖直，支架间距应符合规范要求。

（5）给水管应进行水压试验，试验压力为工作压力的 15 倍，但不得小于 06MPa。

试验时间为 1 小时，压力降不得超过 005MPa，然后降至工作压力进行检查，不渗不漏为合格。

2、排水管安装（1）排水管采用 UPVC 管，粘接连接。

（2）管道安装前，应检查管材和管件的质量，如有损坏、变形等缺陷，不得使用。

（3）管道安装应按设计要求设置坡度，一般排水坡度为2%～3%。

（4）粘接连接时，应先将管材和管件的承插口擦拭干净，然后涂抹胶粘剂，插入深度应符合要求，保持一定时间后方可移动。

（5）排水管道应进行通球试验，通球球径不小于排水管道管径的2/3，通球率应达到 100%。

1、本表有施工单位，填写交底单位与接受交底单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、本表有施工单位，填写交底单位与接受交底单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

3、本表有施工单位，填写交底单位与接受交底单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

4、本表有施工单位，填写交底单位与接受交底单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

5、本表有施工单位，填写交底单位与接受交底单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

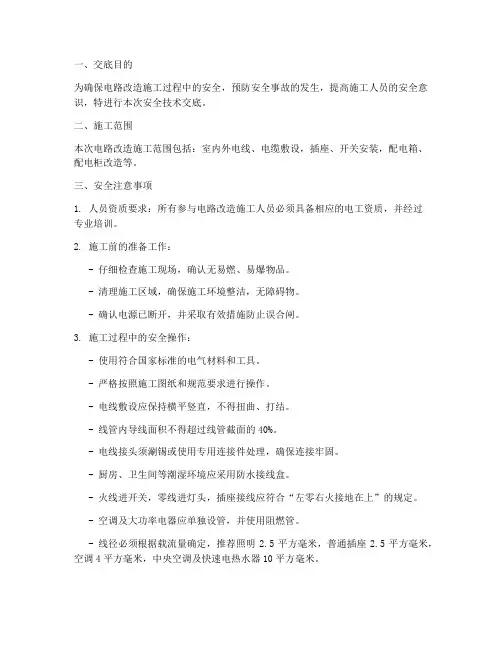

一、交底目的为确保电路改造施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识，特进行本次安全技术交底。

二、施工范围本次电路改造施工范围包括：室内外电线、电缆敷设，插座、开关安装，配电箱、配电柜改造等。

三、安全注意事项1. 人员资质要求：所有参与电路改造施工人员必须具备相应的电工资质，并经过专业培训。

2. 施工前的准备工作：- 仔细检查施工现场，确认无易燃、易爆物品。

- 清理施工区域，确保施工环境整洁，无障碍物。

- 确认电源已断开，并采取有效措施防止误合闸。

3. 施工过程中的安全操作：- 使用符合国家标准的电气材料和工具。

- 严格按照施工图纸和规范要求进行操作。

- 电线敷设应保持横平竖直，不得扭曲、打结。

- 线管内导线面积不得超过线管截面的40%。

- 电线接头须涮锡或使用专用连接件处理，确保连接牢固。

- 厨房、卫生间等潮湿环境应采用防水接线盒。

- 火线进开关，零线进灯头，插座接线应符合“左零右火接地在上”的规定。

- 空调及大功率电器应单独设管，并使用阻燃管。

- 线径必须根据载流量确定，推荐照明2.5平方毫米，普通插座2.5平方毫米，空调4平方毫米，中央空调及快速电热水器10平方毫米。

- 空调、普通插座、照明等独立回路严禁混用，每个独立回路须带漏电保护装置。

- 电源线等强电不得与电视线、电话线及网线等弱电装入同一个管道内。

- 弱电与强电如需要平行走线，管与管的平行距离大于50厘米，条件不允许可采用屏蔽线。

- 在增加底盒时，相近底盒须在同一水平线和垂直线上。

新加底盒需与墙平，安装牢固周正。

- 线管在三个弯以上，需加连接盒，不得使用接头。

4. 个人防护：- 施工人员必须佩戴安全帽、绝缘手套、绝缘鞋等个人防护用品。

- 高处作业时，必须使用安全带，并确保安全带固定牢固。

5. 紧急情况处理：- 如发现电线、电缆破损，应立即停止施工，切断电源，并及时报告上级。

- 如发生触电事故，应立即切断电源，对伤员进行急救，并拨打急救电话。

开关插座安装技术交底关键信息1、安装项目名称：＿___________________________2、安装地点：＿___________________________3、安装开始时间：＿___________________________4、安装预计完成时间：＿___________________________5、安装质量标准：＿___________________________6、安装费用：＿___________________________7、验收标准：＿___________________________8、质保期限：＿___________________________11 协议目的本协议旨在明确开关插座安装的技术要求、施工流程、质量标准以及双方的责任和义务，确保开关插座安装工作的顺利进行和安装质量的合格。

111 适用范围本协议适用于指定安装地点内的所有开关插座安装工程。

112 安装准备1121 施工人员应熟悉施工图纸，了解开关插座的型号、规格、数量及安装位置。

1122 检查安装现场的电源线路是否符合安装要求，如有不符合的应及时整改。

1123 准备好所需的安装工具和材料，如电钻、螺丝刀、电线、开关插座等。

12 施工流程121 定位根据施工图纸，在墙面上确定开关插座的安装位置，并做好标记。

122 开槽使用电钻或开槽工具，在标记处开槽，槽的深度和宽度应符合电线敷设和开关插座安装的要求。

123 布管穿线将电线管敷设在槽内，并将电线穿过电线管。

电线的规格和型号应符合设计要求。

124 安装底盒将开关插座底盒安装在槽内，并用水泥砂浆固定。

底盒应安装平整、牢固，与墙面平齐。

125 连接电线将电线与开关插座的接线端子连接牢固，注意连接的正确性和可靠性。

126 安装面板将开关插座面板安装在底盒上，并用螺丝固定。

面板应安装端正、美观，与墙面贴合紧密。

13 质量标准131 开关插座的安装位置应符合设计要求，偏差不应超过 5mm。

开关插座安装工艺
1、安装前清理
应将盒内异物、积尘除去，铁管管口应戴上护口，再进行导线接头和与开关、插座连接，开关、插座的接线应有明显的标识，相线用黄、绿、红色表示，单相负荷开关的二次线也可专用红色表示，零线用淡蓝色，保护线用黄绿相间色表示等，如不用颜色表示，也可用端子牌以符号或文字标注。

2、导线预留长度
盒内导线应有足够的预留长度。

在开关、插座上压接的导线预留长度从墙面算起，不应少于100mm o
3、安装
1）如插座与邻近插座的导线需要在盒分支，应采用导线接头的方法，不应将根分支导线共同压接在压线螺丝上，这样容易松动、脱落，造成导电不良、断路或短路。

2）开关、插座的导线压接螺丝，每只宜接一根导线，最多不得超过两根导线。

在压接一根导线时，如接线孔孔过大，不易压牢，可以将导线线芯折回并在一起，再插入接线孔内，以增加螺丝的压接面积。

如果采用导线挪环，压接环直径的大小应以螺丝帽压接牢固为准，被压接的线芯长度，应不小于圆环周长的3/4o
3 ）装开关、插座应固定在底台上，底台要固定在暗埋盒上。

圆形底台可用直
径75mm或100mm的方形底台，可根据需要采用双联或三联等。

底台安装固定均不得少于2个螺钉。

面板开关均直接固定在暗设盒上。

固定用的螺钉必须用镀操或镀锌的。

4 ）开关、插座安装在墙面上要平贴，端正周边不得缺灰，有洞或有壁纸,涂料的毛边、毛茬。

灯具、开关、插座安装技术交底一、前言灯具、开关、插座是现代家居中常用的设施。

其安装质量对家庭生活质量和安全具有至关重要的影响。

因此，对于灯具、开关、插座的安装必须严格按照技术规范进行操作。

本文将介绍灯具、开关、插座的安装技术要点，以供参考。

二、灯具安装1.安装前准备•关闭电源开关（如不确定，请关闭总电闸断电）。

•准备必要的工具，如电笔、测量工具、螺丝刀等。

•选择合适的灯具，并检查是否齐全。

•检查灯具线路是否与房屋线路匹配，电线是否符合国家标准。

•确定好灯具安装位置。

2.连接电源线将灯具的电源线与房屋电路线连接。

一般情况下，灯具有两个电线，一个为火线，一个为零线。

如果灯具具有接地线，则也需要与房屋接地线连接。

注意：一定要确保火线、零线、接地线连接正确，以免安装后出现安全隐患。

3.安装灯泡灯泡的安装需要根据具体的灯具型号进行，一般来说，将灯泡插入灯具插座即可。

注意事项如下：•灯泡型号必须与灯具匹配。

•安装灯泡时，先关闭电源开关或拔出电源插头，避免触电。

•手握灯泡时，不能触摸到灯丝，以免留下手印影响灯泡寿命。

4.安装灯具安装灯具需要将灯具安装支架上，并固定好螺丝和螺母。

在灯具固定之前，要检查灯具是否处于整齐状态。

5.开启电源在安装完成后，开启电源，并通过电笔检查是否有电。

确定无电后，再次检查灯具是否工作正常。

三、开关安装1.安装前准备•断开电源，确认已经切断电源。

•检查开关的型号和数量是否与实际需要一致。

•确认好开关的安装位置。

2.拆卸旧开关使用螺丝刀拆卸旧开关。

需要注意的是，在拆卸开关时，一定要格外小心，避免拆卸时导致电线脱落，留下安全隐患。

3.连接电线连接新开关时，需要将电线连接到新开关上，一般来说，开关上会有明确的线路安装标识。

需要注意的是，一定要确保连接正确，以免留下安全隐患。

4.安装开关将新开关安装到开关支架或开关盒中。

在安装的过程中，要确保开关与支架或盒子紧密连接，并且位置正确。

5.开启电源在安装完成后，开启电源，并通过电笔检查是否有电。

照明灯具开关插座和风扇安装安全技术交底为了确保照明灯具、开关插座和风扇的安装质量，保障人员的安全，特进行安全技术交底。

照明灯具安装安装流程1.按照设计方案进行照明灯具的选型。

2.在安装照明灯具时，应选择可靠的电器开关、电源插座等电器设备。

3.安装前应检查电线的大小及颜色是否匹配，电缆线的绝缘表面是否被刮伤、磨损和破损等。

4.灯具周围应保持一个相应的安全距离，以避免灯具热量对周围物品的影响。

5.安装位置应保证照明灯具的光源能够均匀照亮使用场所，同时避免给人眼震感。

6.连接线路时应注意颜色搭配，正确连接导线，避免发生短路、漏电等事件。

安装注意事项1.安装人手部应干态，避免手部潮湿。

2.安装人员应先切断电源开关后进行操作，避免电击和火灾。

3.安装照明灯具时，应注意螺丝是否锁紧，避免灯具脱落而导致的意外伤害。

4.安装过程中注意安全防护，防止照明灯具的玻璃或其他部件掉落，对于高处安装需要使用安全绳索等相关设备。

开关插座安装安装流程1.确定安装位置，避免与电线、燃气管道等重要设施重叠。

2.打上标记，在安装孔位置处进行打孔、铰扣。

3.将底座插到铰扣上，然后拧紧螺丝。

4.连接电线，保证接头安全可靠，颜色对应正确。

5.安装面板并拧紧螺丝。

安装注意事项1.安装人手部应干态，避免手部潮湿。

2.安装人员应先切断电源开关后进行操作，避免电击和火灾。

3.切断电源后，应使用电笔等测试工具检查线路是否带电。

4.螺丝拧紧后需进行松紧度测试，以确保插座与墙面的结合牢固。

5.插座安装后，应进行漏电保护器的测试，以确保安全可靠。

风扇安装安装流程1.按照设计方案进行风扇的选型。

2.根据安装实际需要，采用吊装、安装架、支撑杆等安装方式。

3.经过认真检查后，根据风扇前端和后端的套筒定位装配风扇。

4.连接电源，启动风扇进行试运行，确保安装牢固。

安装注意事项1.安装人手部应干态，避免手部潮湿。

2.安装人员应先切断电源开关后进行操作，避免电击和火灾。

交底内容：A、施工准备1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

技术交底记录编号表C2-1工程名称北京****公寓交底日期施工单位******** 有限公司分项工程名称灯具、开关插座面板安装交底提要灯具、开关插座面板的相关材料、机具准备、质量要求及施工工艺。

涮锡；323灯箱内的导线不应过于靠近热光源，并应采取隔热措施。

324使用螺灯口时，相线必须接在灯芯柱上；325日光灯接线见下图3.3 灯具组装：3.3.1组合式吸顶花灯的组装：（a）首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边框对齐，并用螺丝固定，将其连成一体，然后按照说明书及示意图把各个灯口装好。

（b）确定出线和走线的位置，将端子板＜瓷接头）用机螺丝固定在托板上。

（c）根据已固定好的端子板（瓷接头）至各灯口的距离掐线，把掐好的导线削出线芯，盘好圈后，进行涮锡。

然后压入各个灯口，理顺各灯头的相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。

3.3.2吊顶花灯组装：（a）首先将导线从各个灯口穿到灯具本身的接线盒里。

一端盘圈、涮锡后压入各个灯口。

（b）理顺各个灯头的相线和零线，另一端涮锡后根据相序分别连接，包扎并甩出电源引入线。

（c）将电源引入线从吊杆中穿出。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

技术交底记录编号mas交底内容：3.4、灯具安装：1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

3.5.2.1照明开关安装，应符合以下要求：3.5.2.2灯的开关位置应便于操作，安装的位置必须符合设计要求和规范的规定。

12、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

施工技术交底记录交底提要动力与照明工程/开关插座面板安装交底内容：一、施工准备1、劳动力组织进行各类开关、插座安装作业，主要需电工5人，另需普工6人配合。

2、工机具准备常用电工工具、兆欧表、万用表、电笔、手电钻、钳形电流表、电烙铁、电流表、手动工具等。

3、材料准备电线、接地线、压线鼻子、各类开关插座等。

4、作业条件各风、水、电专业设备安装、调试完成，涉及交叉作业的弱电专业安装完成，装修工程结束后，可安排开关、插座的安装。

二、安装流程及作业步骤1、安装流程2、作业步骤安装前先将底盒清理干净，按照设计图纸进行接线，接好线检查无误后进行面板安装，最后通电试运行。

三、施工技术要求1、本工程必需管路导线，底盒已敷设完毕，底盒收口平整，并需要与接地线连接，线路绝缘摇测已确认无误，墙面的批荡、油漆等内墙装修工作已完成后进行；2、插座的面板应端正、严密并与墙面平；开关位置应与灯位相对应，同一房间内开关方向应一致；同一室内安装的开关、插座高度差小于5mm，成排安装高度应一致，高度差小于0.5mm；3、安装前需对盒内进行清理，将杂物清除干净，并再次核实校线后的标记是否正确，电线的绝缘部分不能切剥过多，以刚好能完全插入接线孔的长度为宜，要尽量减少盒内导线裸露的部分。

压接螺丝一定要拧紧。

注意区分相线、零线及保护地线，不得混乱。

4、插座接线：单相两孔在接线时，面对插座，左极接零线、右极接相线或上极为相线、下极接零线。

单相三孔地线在上方，零线在左方，相线在右方。

接地（PE）线在插座间不串联连接。

5、开关、插座安装：翘板式开关安装高度为底边距地1.3m，距门口为200mm，暗装开关的面板要端正、严密，与墙面平齐，成排开关安装的高度应一致，高低差不大于2mm。

6、暗装插座底边距地面0.3m，其中卫生间、冷水机房及各泵房内采用防水型插座安装高度底边距地面1.5m。

插座面板要端正、严密与墙面平齐。

成排安装的插座高度一致，高低差不大于2mm。
