预应力锚杆张拉与锁定施工记录

预应力筋张拉记录一、工程名称：xxx工程二、施工单位：xxx建筑公司三、预应力筋张拉记录：1、预应力筋的种类及规格：本工程采用牌高强度预应力钢绞线，规格为Φ15.24mm，强度等级为1860MPa。

2、张拉设备：本工程采用公司生产的YDC240Q型千斤顶和ZB4-500型油泵进行预应力筋的张拉。

3、张拉程序：预应力筋的张拉遵循“双控”原则，即以张拉应力控制为主，以钢绞线的伸长值进行校核。

首先进行初始应力（10%σcon）的张拉，然后逐渐增加张拉应力至50%σcon、75%σcon、100%σcon （持荷5分钟锚固）。

4、张拉记录：四、本工程的预应力筋张拉记录表明，所有钢绞线在张拉过程中均未出现断裂现象，且实测伸长值符合设计要求，说明本工程的预应力筋张拉合格。

预应力张拉记录表在建筑工程中，预应力张拉是一种重要的施工方法，用于提高结构的强度和刚度，以及增强结构的耐久性。

预应力张拉记录表是记录预应力张拉过程和结果的重要工具。

一、预应力张拉记录表概述预应力张拉记录表是一份详细记录预应力张拉过程和结果的文件。

它包括施工时间、施工地点、施工方法、张拉材料、张拉设备、张拉结果等重要信息。

预应力张拉记录表是工程质量和安全控制的重要依据，也是工程竣工验收的必要资料。

二、预应力张拉记录表的重要性1、质量控制：预应力张拉记录表提供了详细的施工过程和结果，有助于质量控制人员及时发现和解决潜在问题，确保工程质量。

2、安全控制：预应力张拉记录表记录了详细的施工过程和结果，有助于安全控制人员及时发现和解决潜在的安全隐患，确保施工安全。

3、竣工验收：预应力张拉记录表是工程竣工验收的必要资料，其完整性将直接影响到工程的验收结果。

三、如何填写预应力张拉记录表1、施工时间：填写预应力张拉的开始时间和结束时间。

2、施工地点：填写预应力张拉的具体位置，包括建筑物的名称、楼层、跨度等信息。

3、施工方法：填写预应力张拉的施工方法，如后张法、先张法等。

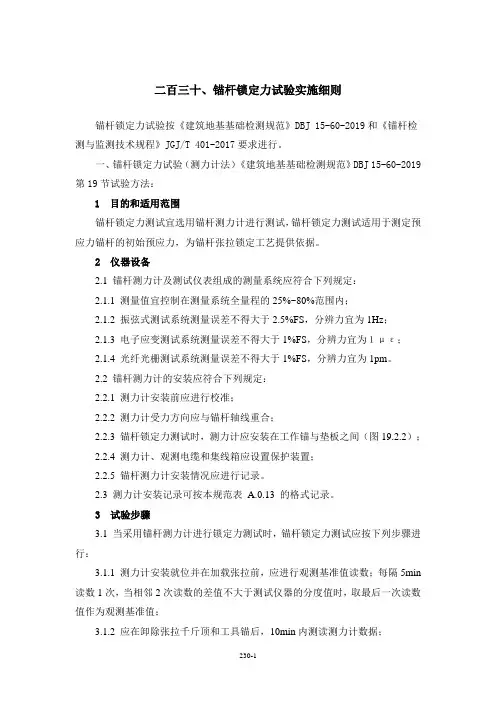

锚杆锁定力检测实施细则(最新标准)锚杆锁定力试验实施细则根据《建筑地基基础检测规范》DBJ 15-60-2019和《锚杆检测与监测技术规程》/T 401-2017的要求，进行锚杆锁定力试验。

一、锚杆锁定力试验（测力计法）《建筑地基基础检测规范》DBJ15-60-2019第19节试验方法：1.目的和适用范围锚杆锁定力测试适用于测定预应力锚杆的初始预应力，为锚杆张拉锁定工艺提供依据。

宜选用锚杆测力计进行测试。

2.仪器设备2.1 锚杆测力计及测试仪表组成的测量系统应符合下列规定：2.1.1 测量值宜控制在测量系统全量程的25%~80%范围内；2.1.2 振弦式测试系统测量误差不得大于2.5%FS，分辨力宜为1Hz；2.1.3 电子应变测试系统测量误差不得大于1%FS，分辨XXX为１με；2.1.4 光纤光栅测试系统测量误差不得大于1%FS，分辨力宜为1pm。

2.2 锚杆测力计的安装应符合下列规定：2.2.1 测力计安装前应进行校准；2.2.2 测力计受力方向应与锚杆轴线重合；2.2.3 锚杆锁定力测试时，测力计应安装在工作锚与垫板之间（图19.2.2）；2.2.4 测力计、观测电缆和集线箱应设置保护装置；2.2.5 锚杆测力计安装情况应进行记录。

2.3 测力计安装记录可按本规范表A.0.13的格式记录。

3.试验步骤3.1 当采用锚杆测力计进行锁定力测试时，锚杆锁定力测试应按下列步骤进行：3.1.1 测力计安装就位并在加载张拉前，应进行观测基准值读数；每隔5min读数1次，当相邻2次读数的差值不大于测试仪器的分度值时，取最后一次读数值作为观测基准值；3.1.2 应在卸除张拉千斤顶和工具锚后，10min内测读测力计数据；3.1.3 每次测读时，测力计观测应读数2次，相邻两次读数间隔宜为2min，取2次读数的平均值作为观测值；3.1.4 记录工程施工或运行情况。

3.2 预应力锚杆锁定力测试数据可按本规范表A.0.14的格式记录。

预应力锚杆施工土层锚杆(亦称土锚)是一种新型旳拉锚形式。

它旳一端与支护构造连接，另一端锚固在土体中，将支护构造等荷载，通过拉杆传递到周围稳定旳土层中。

一、工程概况M1、M2锚杆自由段长5000mm，锚固段长18000mm，设计抗拔力为450KN，锁定荷载为250KN，水平间距1500mm，竖向间距3000mm，竖向2排。

M1、M2预应力锚索L=23000mm，钢绞线4股7φ5@1500。

二、施工措施及施工工艺1、施工措施：施工配置QDG2－1型锚杆钻机3台进行机械施工。

2、施工工艺土层锚杆施工旳工艺流程如下：钻孔—→安放拉杆—→灌浆—→养护—→安装锚头—→张拉锚固—→下层土方开挖。

⑴、钻孔土层锚杆旳钻孔工艺，直接影响土层锚杆旳承载能力、施工效率和整个支护工程旳成本。

因此，根据不一样土质对旳选择钻孔措施，对保证土层锚杆旳质量和减少工程成本至关重要。

按钻孔措施旳不一样，一可分为干作业法和湿作业法(压水钻进法)。

①、干作业法当土层锚杆处在地下水位以上时，可选用干作业法成孔。

该法合用于粘土、粉质粘土和密实性、稳定性很好旳砂土等土层，一般多用螺旋式钻机等施工。

干作业法有两种施工措施：a、通过螺旋钻杆直接钻进取土，形成锚杆孔；b、采用空心螺旋锚杆一次成孔.。

采用干作业法钻孔时，应注意钻进速度，防止卡钻，并应将孔内土充足取出后再拔出钻杆，以减小拔钻阻力，并可减少孔内虚土。

③、湿作业法湿作业法即压水钻进成孔法，它将在成孔时将压力水从钻杆中心注入孔底，压力水携带钻削下旳土渣从钻杆与孔壁间旳孔隙处排出，使钻进、出渣、清孔等工序一次完毕。

由于孔内有压力水存在，故可防止塌孔，减少沉渣及虚土。

其缺陷是排出泥浆较多，需搞好排水系统，否则施工现场污染会很严重。

湿作业法采用回转达式钻机施工。

水压力控制在0.15-0.30MPa，注水应保持持续钻进速度300-400ram／min为宜，每节钻杆钻进后在进行接钻前及钻至规定深度后，均应彻底清孔，至出水清彻为止。

锚杆张拉与锁定一、编制依据1、建筑基坑支护技术规程（JGJ120-2012）2、建筑边坡工程技术规范（GB 50330-2013）3、岩土锚杆与喷射混凝土支护工程技术规范（GB 50086-2015）二、规范要求1、锚杆的施工偏差应符合下列要求：（1）钻孔深度宜大于设计深度0.5m；（2）钻孔孔位的允许偏差应为50mm；（3）钻孔倾角的允许偏差应为3°；（4）杆体长度应大于设计长度；（5）自由端的套管长度允许偏差应为±50mm。

2、锚杆钻孔应符合下列规定：（1）钻孔应按设计图所示位置、孔径、长度和方向进行，并应选择对钻孔周边地层扰动小的施工方法；（2）钻孔应保持直线和设定的方位；（3）向钻孔安装锚杆杆体前，应将孔内岩粉和土屑清洗干净。

3、注浆设备和注浆工艺应符合下列规定：（1）注浆设备应具有1h内完成单根锚杆连续注浆的能力；（2）对下倾的钻孔注浆时，注浆管应插入距孔底300mm~500mm处；（3）对上倾的锚杆注浆时，应在孔口设置密封装置，并应将排气管内端设于孔底。

4、钢绞线锚杆和普通钢筋锚杆的注浆应符合下列规定：（1）注浆液采用水泥浆时，水灰比宜取0.50~0.55，采用水泥砂浆时，水灰比宜取0.40~0.45，灰砂比宜取0.5~1.0，拌和用砂宜选用中粗砂。

（2）水泥浆或水泥砂浆内可掺入能提高注浆固结体早期强度或微膨胀的外掺剂，其掺入量宜按室内试验确定；（3）注浆管端部至孔底的距离不宜大于200mm，注浆及拔管过程中，注浆管口应始终埋入注浆液面内，应在水泥浆液从孔口溢出后停止注浆，注浆后，当浆液液面下降时，应进行孔口补浆；（4）采用二次压力注浆工艺时，二次压力注浆宜采用水灰比0.50~0.55的水泥浆，二次注浆管应牢固绑扎在杆体上，注浆管的出浆口应采取逆止措施，二次压力注浆时，始终注浆的压力不应小于1.5MPa；（5）基坑采用止水帷幕时，地下水位以下的锚杆注浆应采取孔口封堵措施。

锚杆张拉与锁定文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-锚杆张拉与锁定一、编制依据1、建筑基坑支护技术规程（JGJ120-2012）2、建筑边坡工程技术规范（GB 50330-2013）3、岩土锚杆与喷射混凝土支护工程技术规范（GB 50086-2015）二、规范要求1、锚杆的施工偏差应符合下列要求：（1）钻孔深度宜大于设计深度0.5m；（2）钻孔孔位的允许偏差应为50mm；（3）钻孔倾角的允许偏差应为3°；（4）杆体长度应大于设计长度；（5）自由端的套管长度允许偏差应为±50mm。

2、锚杆钻孔应符合下列规定：（1）钻孔应按设计图所示位置、孔径、长度和方向进行，并应选择对钻孔周边地层扰动小的施工方法；（2）钻孔应保持直线和设定的方位；（3）向钻孔安装锚杆杆体前，应将孔内岩粉和土屑清洗干净。

3、注浆设备和注浆工艺应符合下列规定：（1）注浆设备应具有1h内完成单根锚杆连续注浆的能力；（2）对下倾的钻孔注浆时，注浆管应插入距孔底300mm~500mm处；（3）对上倾的锚杆注浆时，应在孔口设置密封装置，并应将排气管内端设于孔底。

4、钢绞线锚杆和普通钢筋锚杆的注浆应符合下列规定：（1）注浆液采用水泥浆时，水灰比宜取0.50~0.55，采用水泥砂浆时，水灰比宜取0.40~0.45，灰砂比宜取0.5~1.0，拌和用砂宜选用中粗砂。

（2）水泥浆或水泥砂浆内可掺入能提高注浆固结体早期强度或微膨胀的外掺剂，其掺入量宜按室内试验确定；（3）注浆管端部至孔底的距离不宜大于200mm，注浆及拔管过程中，注浆管口应始终埋入注浆液面内，应在水泥浆液从孔口溢出后停止注浆，注浆后，当浆液液面下降时，应进行孔口补浆；（4）采用二次压力注浆工艺时，二次压力注浆宜采用水灰比0.50~0.55的水泥浆，二次注浆管应牢固绑扎在杆体上，注浆管的出浆口应采取逆止措施，二次压力注浆时，始终注浆的压力不应小于1.5MPa；（5）基坑采用止水帷幕时，地下水位以下的锚杆注浆应采取孔口封堵措施。

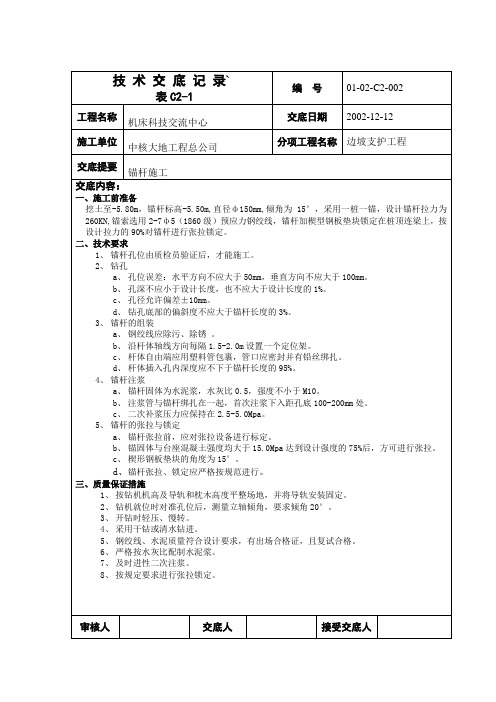

锚杆安全施工技术交底一、工程概述本工程为工程，位于市区，路与路交汇处，总建筑面积为平方米，包括栋高层住宅和地下车库。

本工程采用预应力锚杆（锚索）进行基坑支护。

二、锚杆（锚索）安全施工技术交底1、施工准备（1）技术准备：熟悉锚杆（锚索）支护设计图纸，包括设计计算书、施工图纸、地质资料等；制定锚杆（锚索）支护施工方案，进行技术交底，并对工人进行培训。

（2）现场准备：平整场地，清除杂物，做好排水系统；准备好钻机、注浆机等设备和材料。

2、施工工艺（1）测量放样：根据设计要求，确定锚杆（锚索）的位置和深度，并进行测量放样。

（2）钻孔：采用钻机进行钻孔，根据设计要求确定孔径和深度。

钻孔过程中要保持钻机稳定，避免偏斜或损坏。

（3）清孔：用清水或压缩空气将孔内残渣清除干净，确保孔内无杂物。

（4）锚杆（锚索）制作与安装：根据设计要求，制作锚杆（锚索），并将其放入孔内。

在安装过程中，要确保锚杆（锚索）的自由端无约束，以便于张拉和固定。

（5）注浆：将浆液通过注浆管注入孔内，填充孔壁与锚杆（锚索）之间的间隙。

注浆要均匀、连续，避免出现空隙或漏浆现象。

（6）张拉与锁定：在浆液固化后，对锚杆（锚索）进行张拉和锁定。

张拉力要根据设计要求进行控制，确保支护效果。

3、安全措施（1）施工人员必须经过培训合格后方可上岗操作。

（2）钻机操作人员必须了解钻机的结构、性能和使用方法，严格遵守操作规程。

（3）钻孔过程中要保持钻机稳定，避免因振动导致偏斜或损坏。

（4）注浆时要避免浆液溅出，以免造成环境污染。

锚杆安全施工技术交底一、工程概述本工程为工程，位于市区，路与路交汇处，总建筑面积为平方米，包括栋高层住宅和地下车库。

本工程采用预应力锚杆（锚索）进行基坑支护。

二、锚杆（锚索）安全施工技术交底1、施工准备（1）技术准备：熟悉锚杆（锚索）支护设计图纸，包括设计计算书、施工图纸、地质资料等；制定锚杆（锚索）支护施工方案，进行技术交底，并对工人进行培训。

预应力锚索施工技术方案1.1施工流程预应力锚索施工流程为（水作业钻进法）：测量、放线——钻机就位——接钻杆——校正孔位——调整角度——打开水源——钻孔钻至设计深度——提出钻杆——插钢绞线锚索——清孔——常压灌浆——压力注浆——裸露筋防锈——张拉锁定——土方开挖。

1.2主要施工方法1.2.1成孔成孔工艺有水作业钻进法和干作业钻进法两种。

本工程为水作业钻进法，钻出的泥渣用水冲刷出孔，至水流不浑浊时为止。

本法把成孔过程中的钻进、出渣、清孔等工序一次完成，可防止塌孔，不留残土；适用于各种软硬土层，特别适于有地下水或土的含水率大及有流砂的土层，且有施工操作方便，工效高，但施工现场积水较多。

施工时采取多个点平行作业。

钻进时，先启动水泵，使冲洗液（泥浆）从钻杆中心流向孔底，在一定水压力（0.15-0.30MPa）下，水流携带钻削下的土屑从钻杆与孔壁间孔隙处排出。

钻进时要不断供浆冲洗，始终保持孔口水位，并根据地质条件控制钻进速度，一般以300~400mm/min为宜，在钻进过程中随时注意速度，压力及钻杆的平直，待钻至规定深度后，继续用泥浆反复冲洗钻孔中的泥砂。

钻机就位后，要按照设计要求校正孔位的垂直、水平和角度偏差，孔壁要平直，以便安放杆体和注浆。

锚索的钻孔深度应超过设计长度0.5~1.0m。

每根锚杆的钻孔，必须详细做好钻孔施工记录，各土层、岩层厚度记录，并给业主、监理当场在记录中签认，作为交工资料。

当钻至设计深度时，及时通知业主和监理认可。

1.2.2插钢绞线锚索锚索拉杆按其结构构造由专人制作，要求顺直。

清孔完成后尽快地安设锚索拉杆，以防止钻孔坍陷。

锚索拉杆使用前要除锈，钢绞线如涂有油脂，在其锚固段要仔细加以清除，以免影响与锚固体的粘结。

为将拉杆安放在钻孔内的中心，防止自由段产生过大的挠度和插入钻孔时不搅动土壁，并保证拉杆有足够的水泥浆保护层，沿杆体轴线方向每隔2.0m设置一个定位器。

插入锚索拉杆时应将灌浆管（共两条管，一条为常压注浆管，注浆完后可以拔出重复使用；另一条为二次压力注浆管，管头蜜蜂，在锚固段范围内的管身上加工一些出浆孔，间距约为1.0~1.5m，开孔处的外部用橡胶圈盖住，胶管孔径不小于25mm，钢管孔径不小于20mm。

锚杆张拉与锁定.————————————————————————————————作者: ————————————————————————————————日期:锚杆张拉与锁定一、编制依据1、建筑基坑支护技术规程（JGJ１２0-20１2)2、建筑边坡工程技术规范（GB 50３3０-２013)3、岩土锚杆与喷射混凝土支护工程技术规范(GB 5００8６－2015）二、规范要求1、锚杆的施工偏差应符合下列要求:(１）钻孔深度宜大于设计深度0.5m；(2）钻孔孔位的允许偏差应为50mm；（3)钻孔倾角的允许偏差应为３°；（4）杆体长度应大于设计长度；(５）自由端的套管长度允许偏差应为±５０mm。

2、锚杆钻孔应符合下列规定：（１)钻孔应按设计图所示位置、孔径、长度和方向进行，并应选择对钻孔周边地层扰动小的施工方法；（2）钻孔应保持直线和设定的方位；（3）向钻孔安装锚杆杆体前，应将孔内岩粉和土屑清洗干净。

3、注浆设备和注浆工艺应符合下列规定:（1)注浆设备应具有1h内完成单根锚杆连续注浆的能力;（２）对下倾的钻孔注浆时,注浆管应插入距孔底300mｍ~500mm处；(3)对上倾的锚杆注浆时,应在孔口设置密封装置，并应将排气管内端设于孔底。

4、钢绞线锚杆和普通钢筋锚杆的注浆应符合下列规定:（1)注浆液采用水泥浆时，水灰比宜取0．５０~０.５5,采用水泥砂浆时，水灰比宜取０.4０～0.４５,灰砂比宜取0．5~1.０,拌和用砂宜选用中粗砂。

(2)水泥浆或水泥砂浆内可掺入能提高注浆固结体早期强度或微膨胀的外掺剂,其掺入量宜按室内试验确定;（3)注浆管端部至孔底的距离不宜大于20０mm，注浆及拔管过程中，注浆管口应始终埋入注浆液面内，应在水泥浆液从孔口溢出后停止注浆，注浆后,当浆液液面下降时，应进行孔口补浆;（４）采用二次压力注浆工艺时，二次压力注浆宜采用水灰比0．５0~0.55的水泥浆，二次注浆管应牢固绑扎在杆体上,注浆管的出浆口应采取逆止措施,二次压力注浆时，始终注浆的压力不应小于1．5MＰa；(５）基坑采用止水帷幕时,地下水位以下的锚杆注浆应采取孔口封堵措施。
